Бобинодержатель

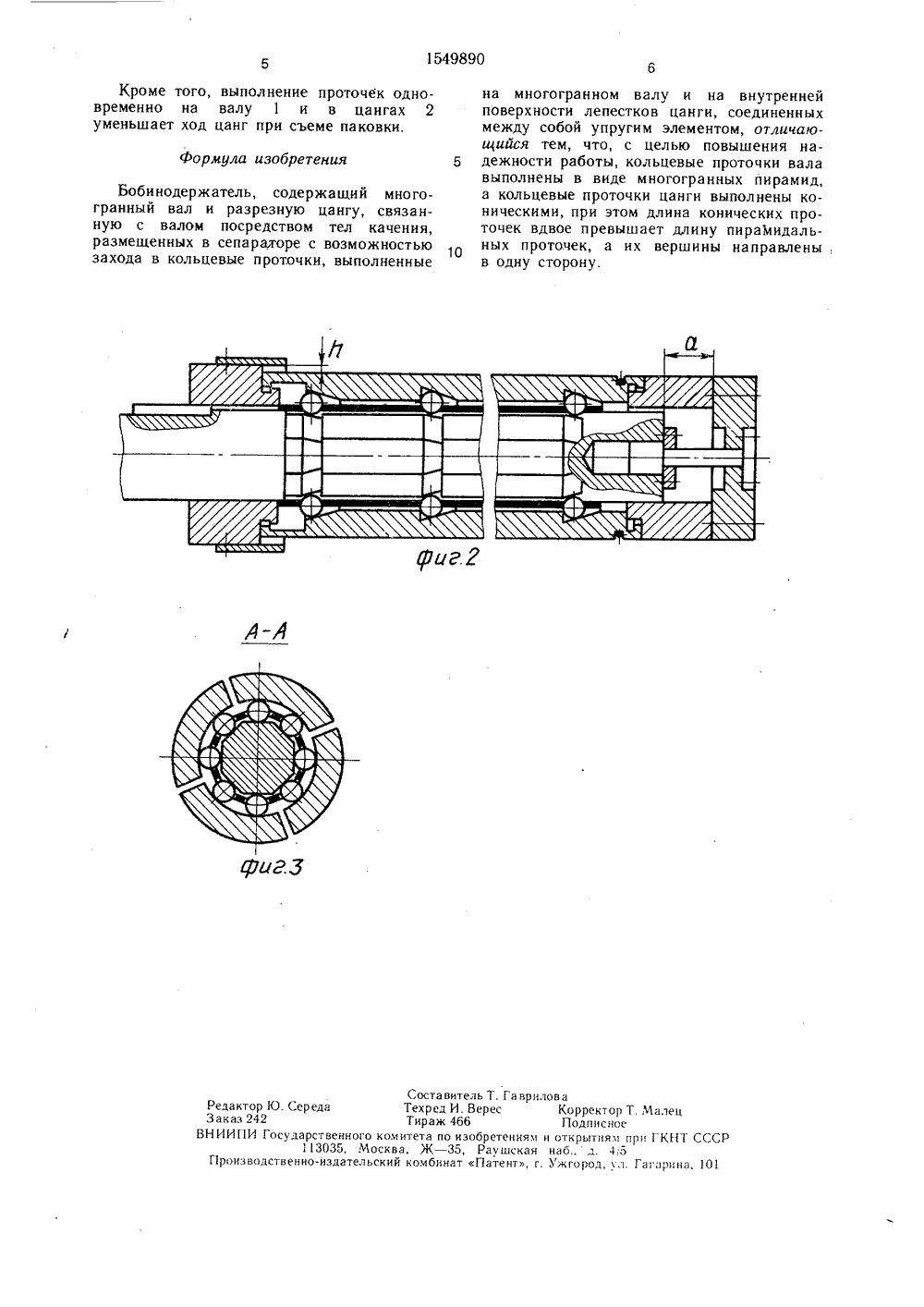

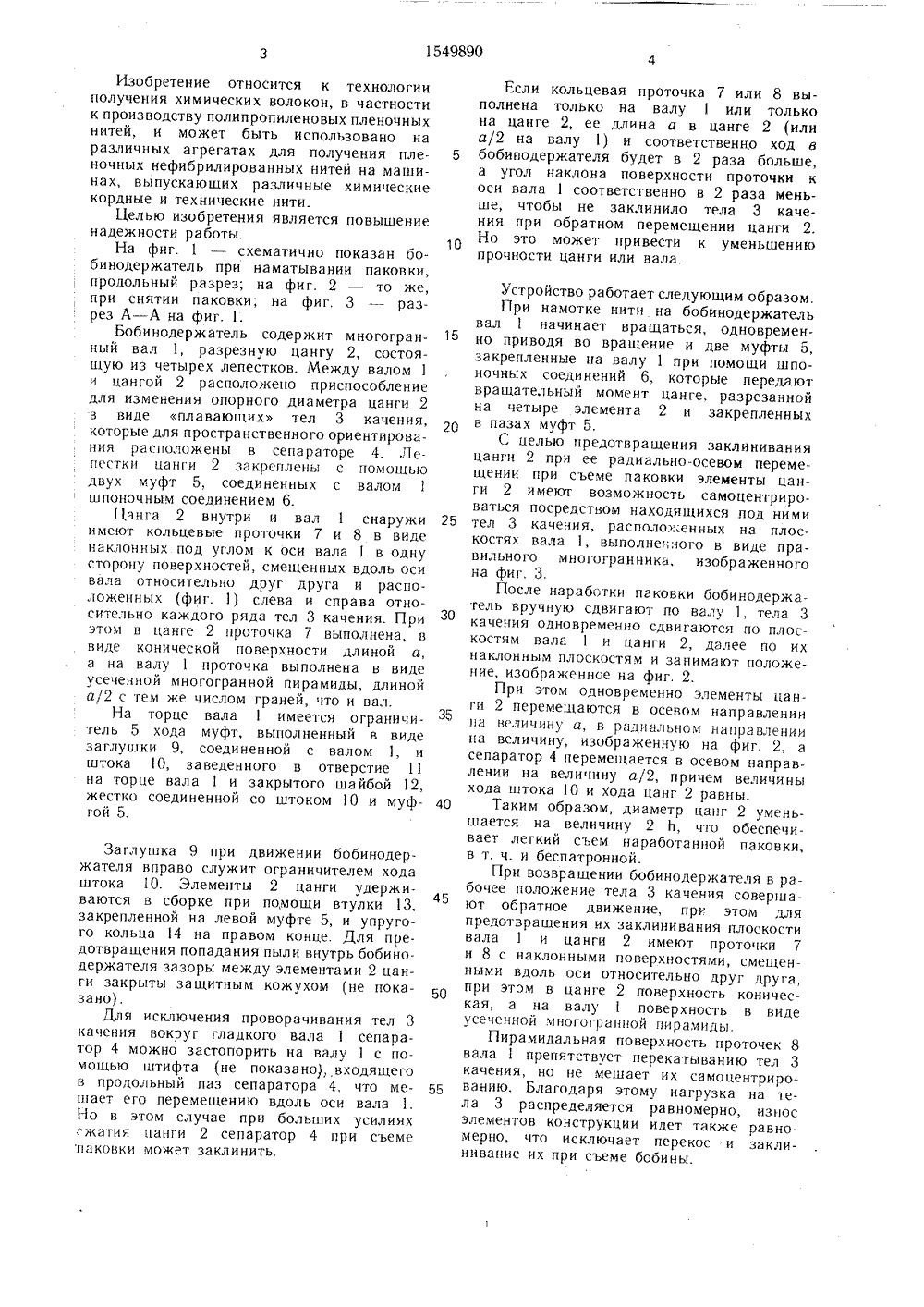

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 498 9) Я 51)5 В 65 Н 75 24 ОСУДАРСТВЕННЫЙ КОМИТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ ЕТЕЛЬСТВ МУ К АВТ ноца игу 2. размещены вал 1 выро- раины сть тел мо- ак 13(57) Изобретение относится к перемотке химических волокон и направлено на повышение надежности работы бобдержателя. Бобинодержатель содержитгогранный вал 1 и разрезнуюМежду ними в сепараторе 4тела качения 3. Цанга 2 иполнены с кольцевыми проточками 7Проточки 7 выполнены коническими, аточки 8 - в виде многогранных пмид, длина которых вдвое меньше длпроточек 7. Пирамидальная поверхнпроточек 8 препятствует перекатываниюкачения 3, но обеспечивает их сцентрирование, что исключает перекос илинивание их при сьеме бобины. 3 ил.Изобретение относится к технологии получения химических волокон, в частности к производству полипропиленовых пленочных нитей, и может быть использовано на различных агрегатах для получения пленочных нефибрилированных нитей на машинах, выпускающих различные химические кордные и технические нити.Целью изобретения является повышение надежности работы.На фиг. 1 - схематично показан бобинодержатель при наматывании паковки, продольный разрез; на фиг. 2 - то же, при снятии паковки; на фиг. 3 - разрез А - А на фиг. 1.Бобинодержатель содержит многогранный вал 1, разрезную цангу 2, состоящую из четырех лепестков. Между валом 1 и цан гой 2 расположено приспособление для изменения опорного диаметра цанги 2 в виде плавающих тел 3 качения, которые для пространственного ориентирования расположены в сепараторе 4. Лепестки цанги 2 закреплены с помощью двух муфт 5, соединенных с валом 1 шпоночным соединением 6.Цанга 2 внутри и вал 1 снаружи имеют кольцевые проточки 7 и 8 в виде наклонных под углом к оси вала 1 в одну сторону поверхностей, смещенных вдоль оси вала относительно друг друга и расположенных (фиг. 1) слева и справа относительно каждого ряда тел 3 качения. П ри этом в цанге 2 проточка 7 выполнена, в виде конической поверхности длиной а, а на валу 1 проточка выполнена в виде усеченной многогранной пирамиды, длиной а/2 с тем же числом граней, что и вал.На торце вала 1 имеется ограничитель 5 хода муфт, выполненный в виде заглушки 9, соединенной с валом 1, и штока 10, заведенного в отверстие 11 на торце вала 1 и закрытого шайбой 12, жестко соединенной со штоком 1 О и муфгой 5. Заглушка 9 при движении бобинодержателя вправо служит ограничителем хода штока 1 О. Элементы 2 цанги удерживаются в сборке при помощи втулки 13, закрепленной на левой муфте 5, и упругого кольца 14 на правом конце. Для предотвращения попадания пыли внутрь бобинодержателя зазоры между элементами 2 цанги закрыты защитным кожухом (не показано),Для исключения проворачивания тел 3 качения вокруг гладкого вала 1 сепаратор 4 можно застопорить на валу 1 с помощью штифта (не показано), входящего в продольный паз сепаратора 4, что мешает его перемещению вдоль оси вала 1. Но в этом случае при больших усилиях сжатия цанги 2 сепаратор 4 при сьеме паковки может заклинить. Если кольцевая проточка 7 или 8 выполнена только на валу 1 или только на цанге 2, ее длина а в цанге 2 (или а/2 на валу 1) и соответственно ход в 5 бобинодержателя будет в 2 раза больше,а угол наклона поверхности проточки к оси вала 1 соответственно в 2 раза меньше, чтобы не заклинило тела 3 качения при обратном перемещении цанги 2.Но это может привести к уменьшению прочности цанги или вала. Устройство работает следующим образом.При намотке нити на бобинодержательвал 1 начинает вращаться, одновременно приводя во вращение и две муфты 5, закрепленные на валу 1 при помощи шпоночных соединений 6, которые передают вращательный момент цанге, разрезанной на четыре элемента 2 и закрепленных в пазах муфт 5.С целью предотвращения заклиниванияцанги 2 при ее радиально-осевом перемещении при съеме паковки элементы цанги 2 имеют возможность самоцентрироваться посредством находящихся под ними 25 тел 3 качения, расположенных на плоскостях вала 1, выполне".ного в виде правильного многогранника, изображенного на фиг. 3.После наработки паковки бобинодержатель вручную сдвигают по валу 1, тела 3 качения одновременно сдвигаются по плоскостям валаи цанги 2, далее по их наклонным плоскостям и занимают положение, изображенное на фиг. 2.При этом одновременно элементы цанЗбги 2 перемец 1 аются в осевом направлении на величину а, в радиальном направлении на величину, изображенную на фиг. 2, а сепаратор 4 перемещается в осевом направлении на величину а/2, причем величины хода штока 10 и хода цанг 2 равны.40 Таким образом, диаметр цанг 2 уменьшается на величину 2 Ь, что обеспечивает легкий съем наработанной паковки, в т, ч. и беспатронной.При возвращении бобинодержателя в рабочее положение тела 3 качения соверша ют обратное движение, при этом дляпредотвращения их заклинивания плоскости вала 1 и цанги 2 имеют проточки 7 и 8 с наклонными поверхностями, смещенными вдоль оси относительно друг друга, при этом в цанге 2 поверхность коническая, а на валу 1 поверхность в виде усеченной многогранной пирамиды.Пирамидальная поверхность проточек 8вала 1 препятствует перекатыванию тел 3 качения, но не мешает их самоцентрированию. Благодаря этому нагрузка на тела 3 распределяется равномерно, износ элементов конструкции идет также равномерно, что исключает перекос и заклинивание их при съеме бобины.1549890 формула изобретения Соста витель Т. Га ар илов а Редактор Ю. Середа Техред И. Верес Корректор Т. Малец Заказ 242 Тираж 466 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4;5 Г 1 роизводственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 ОКроме того, выполнение проточек одновременно на валу 1 и в цангах 2 уменьшает ход цанг при съеме паковки. Бобинодержатель, содержащий многогранный вал и разрезную цангу, связанную с валом посредством тел качения, размещенных в сепара;горе с возможностью захода в кольцевые проточки, выполненные на многогранном валу и на внутренней поверхности лепестков цанги, соединенных между собой упругим элементом, отличаюи 4 ийся тем, что, с целью повышения на дежности работы, кольцевые проточки валавыполнены в виде многогранных пирамид, а кольцевые проточки цанги выполнены коническими, при этом длина конических проточек вдвое превышает длину пираМидальных проточек, а их вершины направлены в одну сторону.
