Бобинодержатель

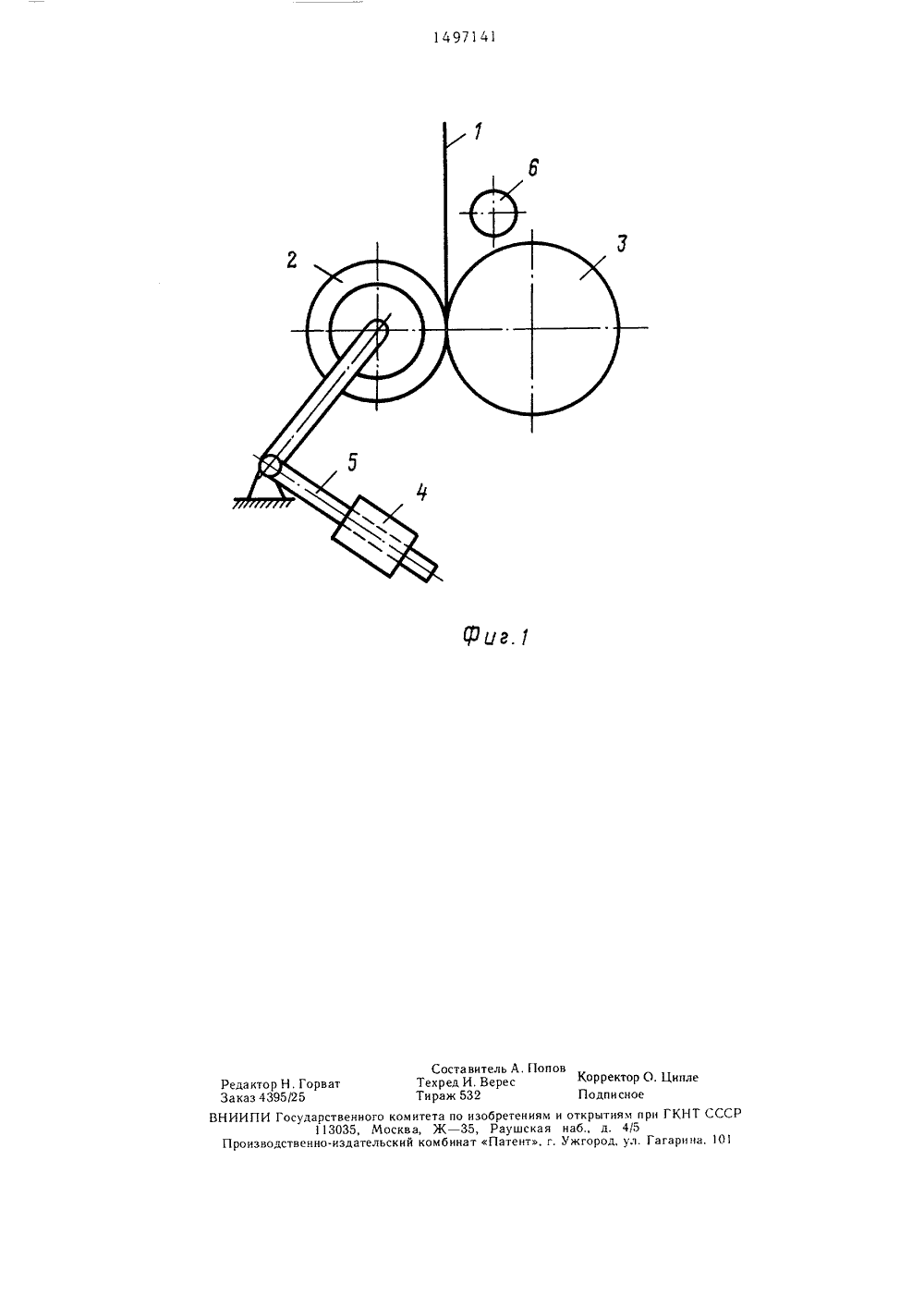

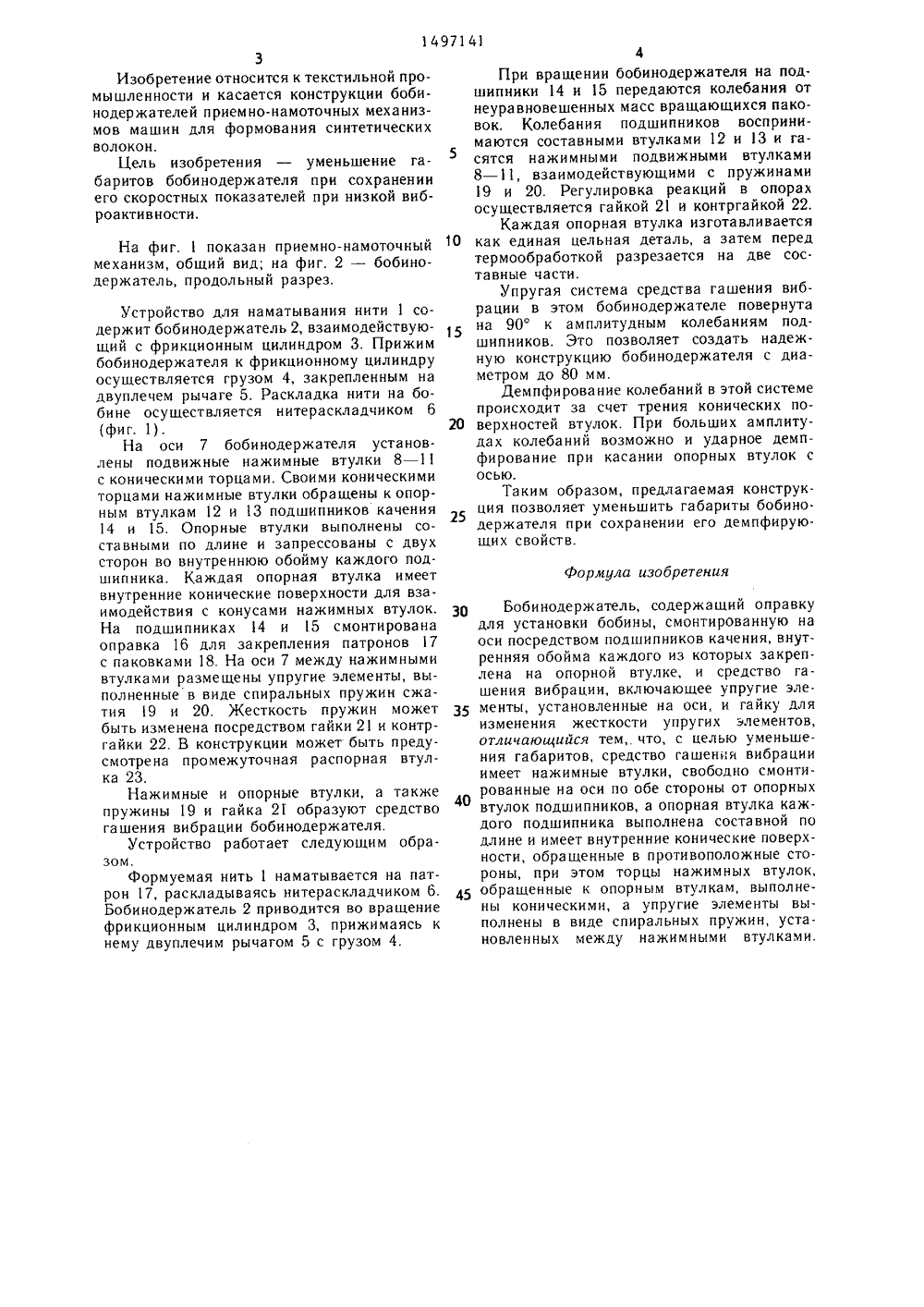

)1(ИТЯ 1: ," %(."( Е БйИО Г.,ОПИСАНИЕ ИЗОБРЕТЕН титут текстильной и им. С. М. Ки- шиностроительное А. Тупиченков,тантинов ство СССР547, 1963,9 1 Б 9 17/8 1/ ЮЛ ОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГННТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(7 ) Ленинградский инси легкой промышленнострова и Ленинградское маобъединение им. К. Марк(57) Изобретение относится к текстильной промышленности и направлено на уменьшение габаритов бобинодержателя при сохранении его скоростных показателей при низкой виброактивности. Бобинодержатель имеет оправку 16, смонтированную на подшипниках 14 и 15. Опорные втулки 12 и 13 выполнены составными по длине и имеют конические внутренние поверхности, взаимодействующие с конусами нажимных втулок 8, 9, 10, 11. Жесткость пружин 19 и 20 регулируется гайкой 2. Уменьшение габаритов достигается за счет того, что упругая система средства гашения вибрации повернута на 90 к амплитудным колебаниям подшипников. 2 ил, 1497143Изобретение относится к текстильной промышленности и касается конструкции бобинодержателей приемно-намоточных механизмов машин для формования синтетических волокон.Цель изобретения - уменьшение габаритов бобинодержателя при сохранении его скоростных показателей при низкой виброактивности.На фиг, 1 показан приемно-намоточный механизм, общий вид; на фиг. 2 - бобинодержатель, продольный разрез.Устройство для наматывания нити 1 содержит бобинодержатель 2, взаимодействующий с фрикционным цилиндром 3. Прижим бобинодержателя к фрикционному цилиндру осуществляется грузом 4, закрепленным на двуплечем рычаге 5. Раскладка нити на бобине осуществляется нитераскладчиком б (фиг. 1),На оси 7 бобинодержателя установлены подвижные нажимные втулки 8 - 11 с коническими торцами. Своими коническими торцами нажимные втулки обращены к опорным втулкам 12 и 13 подшипников качения 14 и 15. Опорные втулки выполнены составными по длине и запрессованы с двух сторон во внутреннюю обойму каждого подшипника. Каждая опорная втулка имеет внутренние конические поверхности для взаимодействия с конусами нажимных втулок. На подшипниках 14 и 15 смонтирована оправка 16 для закрепления патронов7 с паковками 18. На оси 7 между нажимными втулками размещены упругие элементы, выполненные в виде спиральных пружин сжатия 19 и 20. Жесткость пружин может быть изменена посредством гайки 21 и контргайки 22. В конструкции может быть предусмотрена промежуточная распорная втулка 23.Нажимные и опорные втулки, а также пружины 19 и гайка 21 образуют средство гашения вибрации бобинодержателя.Устройство работает следующим образом.формуемая нить 1 наматывается на патрон 17, раскладываясь нитераскладчиком 6. Бобинодержатель 2 приводится во вращение фрикционным цилиндром 3, прижимаясь к нему двуплечим рычагом 5 с грузом 4.формула изобретения 5 10 15 20 25 30 35 40 45 4При вращении бобинодержателя на подшипники 14 и 15 передаются колебания от неуравновешенных масс вращающихся паковок. Колебания подшипников воспринимаются составными втулками 12 и 13 и гасятся нажимными подвижными втулками 8 - 11, взаимодействующими с пружинами 19 и 20. Регулировка реакций в опорах осуществляется гайкой 21 и контргайкой 22.Каждая опорная втулка изготавливается как единая цельная деталь, а затем перед термообработкой разрезается на две составные части.Упругая система средства гашения вибрации в этом бобинодержателе повернута на 90 к амплитудным колебаниям подшипников. Это позволяет создать надежную конструкцию бобинодержателя с диаметром до 80 мм.Демпфирование колебаний в этой системе происходит за счет трения конических поверхностей втулок. При больших амплитудах колебаний возможно и ударное демпфирование при касании опорных втулок с осью.Таким образом, предлагаемая конструкция позволяет уменьшить габариты бобинодержателя при сохранении его демпфируюших свойств. Бобинодержатель, содержащий оправку для установки бобины, смонтированную на оси посредством подшипников качения, внутренняя обойма каждого из которых закреплена на опорной втулке, и средство гашения вибрации, включающее упругие элементы, установленные на оси, и гайку для изменения жесткости упругих элементов, отличающийся тем, что, с целью уменьшения габаритов, средство гашения вибрации имеет нажимные втулки, свободно смонти. рованные на оси по обе стороны от опорных втулок подшипников, а опорная втулка каждого подшипника выполнена составной по длине и имеет внутренние конические поверхности, обращенные в противоположные стороны, при этом торцы нажимных втулок, обращенные к опорным втулкам, выполнены коническими, а упругие элементы выполнены в виде спиральных пружин, установленных между нажимными втулками.Составитель А. ПоповРедактор Н. Горват Техред И. ВересЗаказ 4395/25 Тираж 532 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101
