Бобинодержатель

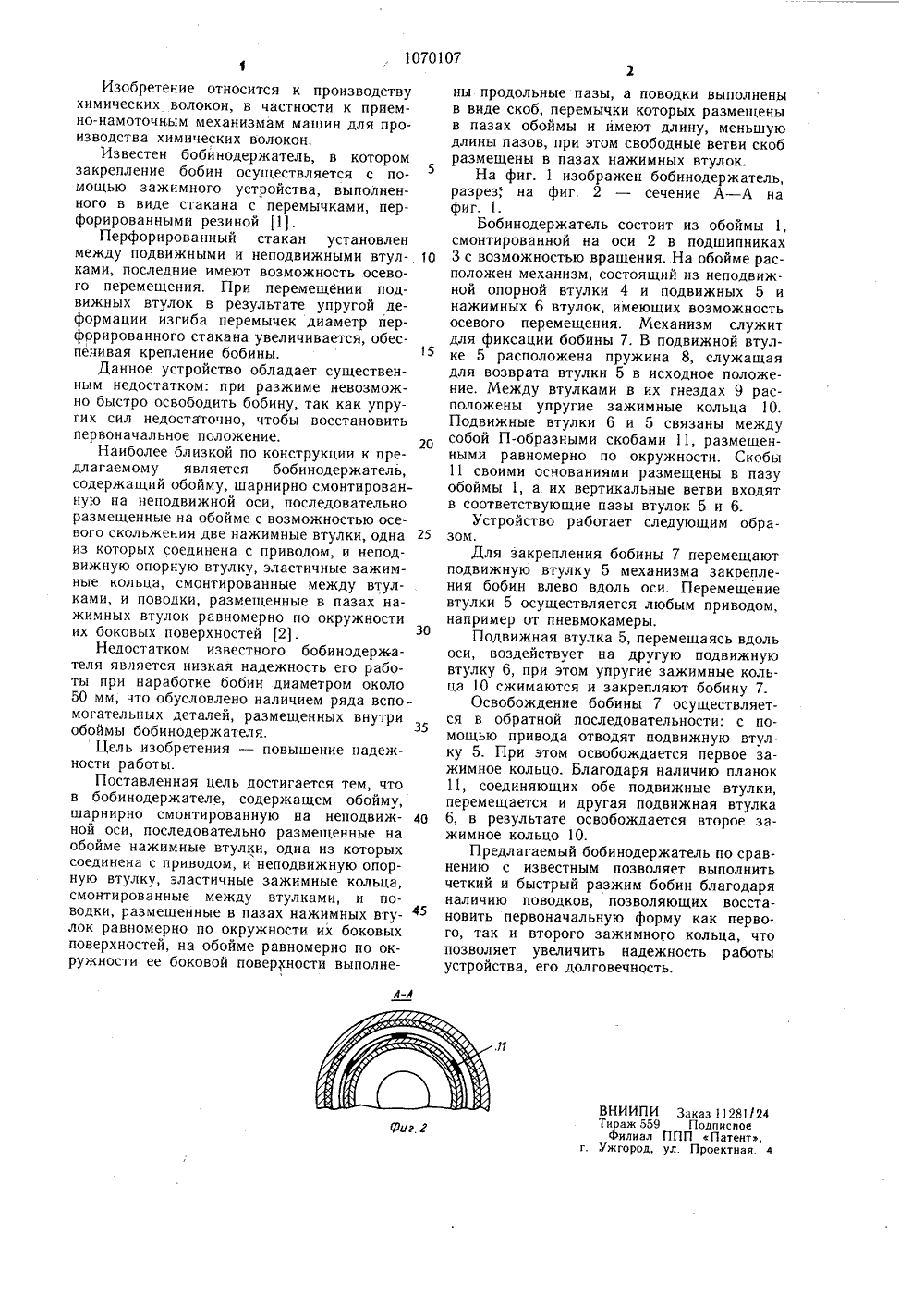

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А и В 65 Н 54/54 ИСАНИЕ ИЗОБРЕТЕ Я ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ К АВТОРСКОМУ( СВИДЕТЕЛЬС(72) В. Л. Форер и Н. А. Васильев (71) Специальное конструкторско-технологическое бюро машин химических волокон Ленинградского машиностроительного объединения им. Карла Маркса(54) (57) БОБИНОДЕРЖАТЕЛЬ, содержащий обойму, шарнирно смонтированную на неподвижной оси, последовательно,ЯО 107010 размещенные на обойме с возможностью осевого скольжения две нажимные втулки, одна из которых соединена с приводом, и неподвижную опорную втулку, эластичные зажимные кольца, смонтированные между втулками, и поводки, размещенные в пазах нажимных втулок равномерно по окружности их боковых поверхностей, отличающийся тем, что, с целью повышения надежности в работе, на обойме равномерно по окружности ее боковой поверхности выполнены продольные пазы, а поводки выполнены в виде скоб, перемычки которых размешены в пазах обоймы и имеют длину, меньшую длины пазов, при этом свободные ветви скоб размещены в пазах нажимных втулок.Ф1070107 тамг Изобретение относится к производствухимических волокон, в частности к приемно-намоточным механизмам машин для производства химических волокон.Известен бобинодержатель, в которомзакрепление бобин осуществляется с помощью зажимного устройства, выполненного в виде стакана с перемычками, перфорированными резиной 1.Перфорированный стакан установленмежду подвижными и неподвижными втулками, последние имеют возможность осевого перемещения. При перемещении подвижных втулок в результате упругой деформации изгиба перемычек диаметр перфорированного стакана увеличивается, обеспечивая крепление бобины.1 оДанное устройство обладает существенным недостатком: при разжиме невозможно быстро освободить бобину, так как упругих сил недостаточно, чтобы восстановитьпервоначальное положение. 20Наиболее близкой по конструкции к предлагаемому является бобинодержатель,содержащий обойму, шарнирно смонтированную на неподвижной оси, последовательноразмещенные на обойме с возможностью осевого скольжения две нажимные втулки, одна 25из которых соединена с приводом, и неподвижную опорную втулку, эластичные зажимные кольца, смонтированные между втулками, и поводки, размещенные в пазах нажимных втулок равномерно по окружностиих боковых поверхностей 2.Недостатком известного бобинодержателя является низкая надежность его работы при наработке бобин диаметром около50 мм, что обусловлено наличием ряда вспомогательных деталей, размещенных внутриобоймы бобинодержателя,Цель изобретения - повышение надежности работы.Поставленная цель достигается тем, чтов бобинодержателе, содержащем обойму,шарнирно смонтированную на неподвижной оси, последовательно размещенные наобойме нажимные втулки, одна из которыхсоединена с приводом, и неподвижную опорную втулку, эластичные зажимные кольца,смонтированные между втулками, и поводки, размещенные в пазах нажимных втулок равномерно по окружности их боковыхповерхностей, на обойме равномерно по окружности ее боковой поверхности выполнены продольные пазы, а поводки выполнены в виде скоб, перемычки которых размещены в пазах обоймы и имеют длину, меньшую длины пазов, при этом свободные ветви скоб размещены в пазах нажимных втулок.На фиг. 1 изображен бобинодержатель, разрез, на фиг. 2 - сечение А - А на фиг. 1.Бобинодержатель состоит из обоймы 1, смонтированной на оси 2 в подшипниках 3 с возможностью вращения. На обойме расположен механизм, состоящий из неподвижной опорной втулки 4 и подвижных 5 и нажимных 6 втулок, имеющих возможность осевого перемещения. Механизм служит для фиксации бобины 7. В подвижной втулке 5 расположена пружина 8, служащая для возврата втулки 5 в исходное положение. Между втулками в их гнездах 9 расположены упругие зажимные кольца 10. Подвижные втулки 6 и 5 связаны между собой П-образными скобами 11, размещенными равномерно по окружности. Скобы 11 своими основаниями размещены в пазу обоймы 1, а их вертикальные ветви входят в соответствующие пазы втулок 5 и 6.Устройство работает следующим образом.Для закрепления бобины 7 перемещают подвижную втулку 5 механизма закрепления бобин влево вдоль оси. Перемещение втулки 5 осуществляется любым приводом, например от пневмокамеры,Подвижная втулка 5, перемещаясь вдоль оси, воздействует на другую подвижную втулку 6, при этом упругие зажимные кольца 10 сжимаются и закрепляют бобину 7.Освобождение бобины 7 осуществляется в обратной последовательности: с помощью привода отводят подвижную втулку 5. При этом освобождается первое зажимное кольцо. Благодаря наличию планок 11, соединяющих обе подвижные втулки, перемещается и другая подвижная втулка 6, в результате освобождается второе зажимное кольцо 10.Предлагаемый бобинодержатель по сравнению с известным позволяет выполнить четкий и быстрый разжим бобин благодаря наличию поводков, позволяющих восстановить первоначальную форму как первого, так и второго зажимного кольца, что позволяет увеличить надежность работы устройства, его долговечность. ВНИИПИ Заказ 11281/24Ти аж 559 Подписноенлнал ППП Патент,г. Ужгород, ул. Проектная, а
