Карбюратор для двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

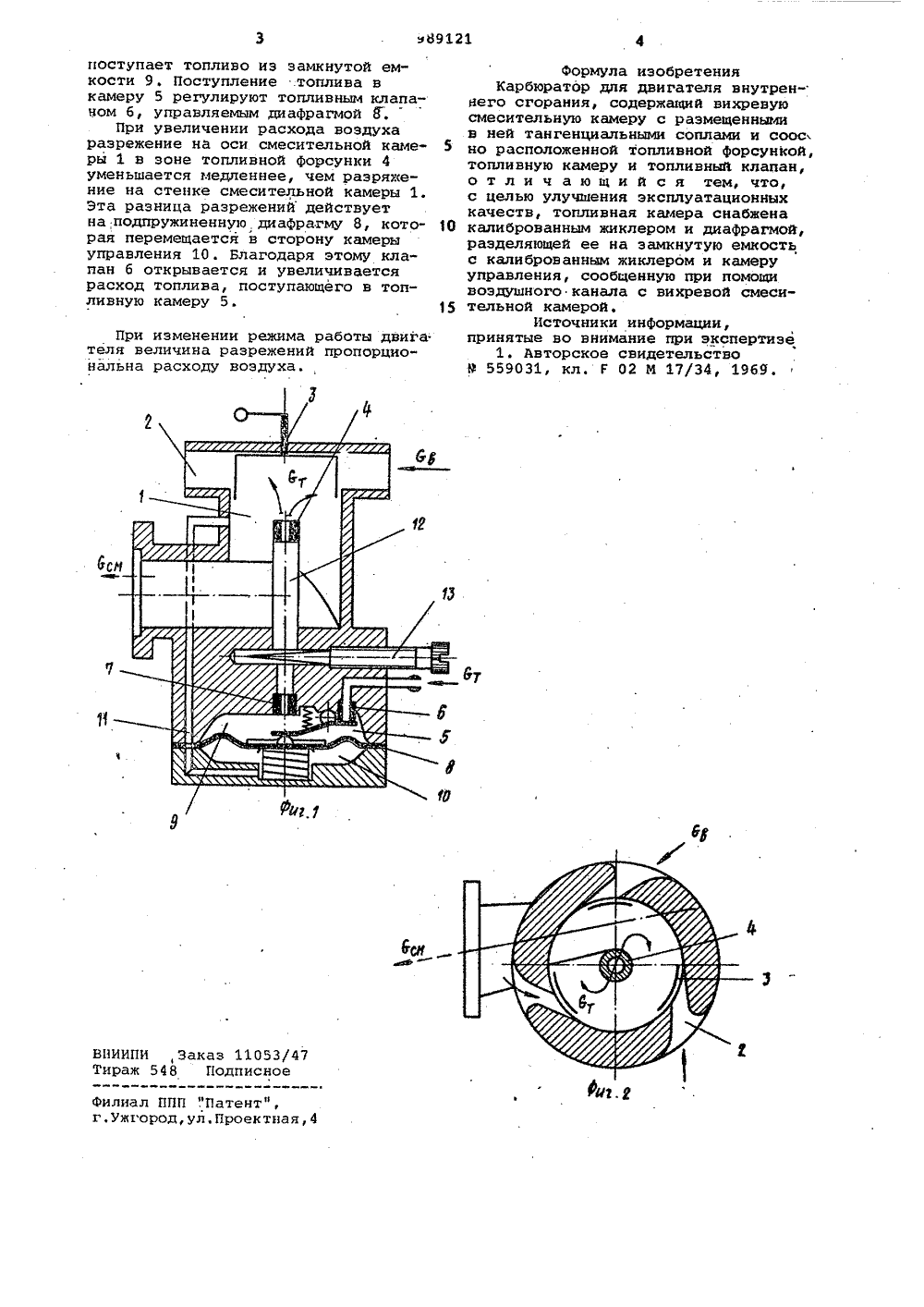

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(61) Дополнительное к евт. свмд-ву(22) Заявлено 030481 (21) 3306056/25-06 Р 11 М К з Р 02 М 17/34. с присоединением заявки Йо "(23) Приоритет Государственный комитет СССР по аелам изобретений и открытий)е р,Куйбышевский ордена Трудового Красного Знамени .-;:-.авиационный институт им. акад. С.П; Щ ЬлеЬе-,(72) Авторымзобретенмя(54) КАРБЮРАТОР ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ Изобретение относится к двигателе; Ьтроению, в частности к карбюраторам ,для микродвигателей внутреннего сго-рания.Известны карбюраторы для двигателя внутреннего сгорания содержащие вихревую смесительную камеру с размещенными .в ней тангенциальными соплами и соосно расположенной топливной форсункой, топливную камеру и топливный клапан1.Недостатком работы таких карбюра-: торов в поле тяготения является возможность его работы только в горизонтальном положении. Углы допускаемого отклонения карбюратора от горизонтального положения незначительны.Цель изобретения - улучшение эксплуатационных качеств двигателей внутреннего сгорания.Поставленная цель достигается тем, что топливная камера снабжена калиброванным жиклером и диафрагмой, :разделяихцей ее на замкнутую емкость с калиброванным жиклером и камеру управления, сообщенную при помощи воздушного канала с вихревой смеси- тельной камерой.На фиг. 1 представлен предлагае ьюй карбюратор, сечение по оси смесительной камеры 1 иа фиг. 2 - то же,сечение по входному устройству.Карбюратор содержит вихревую сме-.сительную камеру 1, на вхЬде в которую размещены тангенциальные сопла 2,регулируемые дросселем 3 золотиикового типа, топливную форсунку 4,топливную камеру 5 .и топливный клапан 6.Топливная камера 5 снабжена калиброванным жиклером 7, диафрагмой.8 и разделена на замкнутую емкость 1с калиброванным жиклером 7 и камерууправления 10. Камера управления 10сообщена при помощи воздушного канала 11 с вихревой смесительной камерой 1. Топливный канал 12 снабженрегулировочным винтом 13Карбюратор работает следующимобразом.За счет насосных ходов двигателявоздух поступает через тангенциальные сопла 2 в вихревую смесительнуюкамеру 1, где закручивается с прояв лением вихревого эффекта энергетического разделения воздуха и образуетв приосевой зоне камеры 1 зону пони-.женного давления В эту зону черезтопливную форсунку 4, регулируемую ЗО винтом 13, и калиброванный жиклер 7поступает топливо из замкнутой емкости 9. Поступление топлива в камеру 5 регулируют топливным клапаном б, управляемым диафрагмой 8 Г.При увеличении расхода воздуха разрежение на оси смесительной камеры 1 в зове топливной форсунки 4 уменьшается медленнее, чем разряжение на стенке смесительной камеры 1. Эта разница разрежений действует на подпружиненную диафрагму 8, которая перемещается в сторону камеры управления 10. Благодаря этому клапан 6 открывается и увеличивается расход топлива, поступающего в топливную камеру 5. При изменении режима работы двига. теля величина разрежений пропорциональна расходу воздуха. ВНИИПИ ,Заказ 11053/4Тираж 548 Подписное илиал ППП ".Патент",,Ужгород,ул.Проектная,4 Формула изобретенияКарбюратор для двигателя внутреннего сгорания, содержащий вихревуюсмесительную камеру с размещеннымив ней тангенциальными соплами и соосно расположенной топливной форсункой,топливную камеру и топливный клапан,о т л и ч а ю щ и й с я тем, что,с целью улучшения эксплуатационныхкачеств, топливная камера снабжена10 калиброванным жиклером и диафрагмой,разделяющей ее на замкнутую емкостьс калиброванным жиклером и камерууправления, сообщенную при помощивоздушного канала с вихревой смеси 15 тельной камерой.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельствоР 559031, кл. Г 02 М 17/34, 19 б 9,
СмотретьЗаявка
3306056, 03.04.1981
КУЙБЫШЕВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. АКАД. С. П. КОРОЛЕВА
МЕРКУЛОВ АЛЕКСАНДР ПЕТРОВИЧ, КЛИМОВ ВЛАДИМИР ИВАНОВИЧ, КОПОТЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ПИСКУНОВ АЛЕКСАНДР НИКОЛАЕВИЧ
МПК / Метки
МПК: F02M 17/34
Метки: внутреннего, двигателя, карбюратор, сгорания
Опубликовано: 15.01.1983
