Устройство для использования воздухоочистителя основного двигателя внутреннего сгорания при работе пускового двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 101520
Авторы: Гербгардт, Гродзиевский, Кашуба, Никифоров
Текст

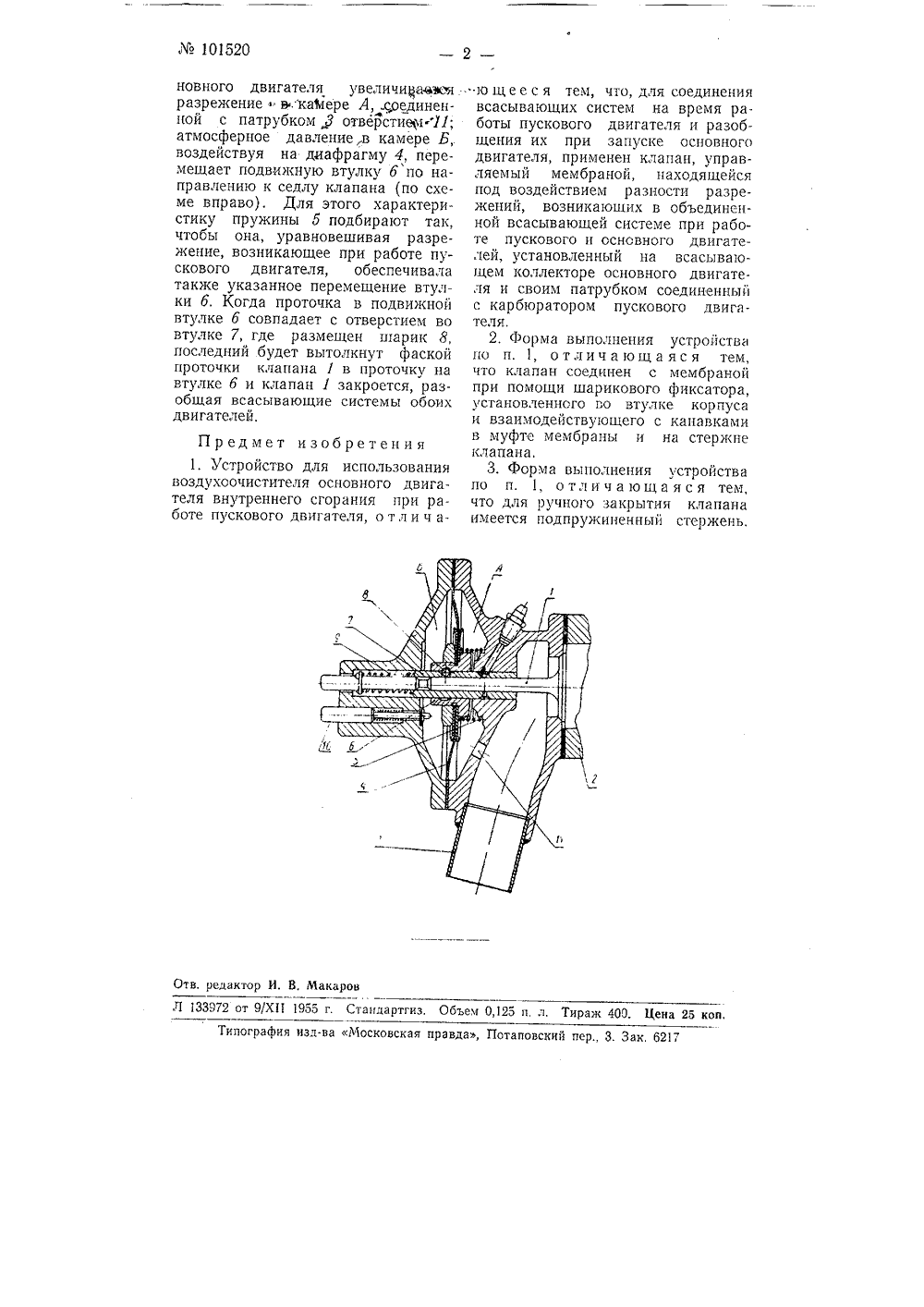

101520 Класс 4 бс, 494 ба 1 ИЯ ИСАНИЕ ИЗОБРЕТЕ К АВ ГОРСКОМУ СВИДЕТЕЛЬСТВУ И. Гродзиевский, Н. М, Гербгардт и Г, Н. НикифоровДЛЯ ИСПОЛЬЗОВАНИЯ ВОЗДУХООЧИСТИТЕЛЯО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯРАБОТЕ ПУСКОВОГО ДВИГАТЕЛЯя 1985 г. за М 21081/450690 в Министерство автомобильного,го и сельскохозяйственного машиностроения СССР Б, П. Кашуба, УСТРОЙСТВООСНОВН аявлено 28 апрел тракторноИзобретение касается устройства, ооеспечивающего использование на дизелях, имеющих пусковые двигатели, одного и того же воздухоочистителя как для самого дизеля, так и для его пускового двигателя.Различные системы воздушных фильтров и пылеуловителей для воздуха, всасываемого двигателем внутреннего сгсрания, в которых для каждого двигателя устанавливают отдельный воздухоочиститель, известны.Устройство, согласно изобретению, исключает необходимость постановки отдельного воздухоочистителя для пускового двигателя путем применения полуавтоматического клапана с мембраной, соединяющего всасывающие системы обоих двигателей на время работы пускового двигателя и автоматически разобщающего их в тот момент, когда основной двигатель начнет работать,Это устройство упрощает эксплуатацию дизелей, снабженных пусковым двигателем, а также снижает стоимость самоходной машины, так как полуавтоматический клапан конструктивно проще, чем воздухосчиститель пускового двигателя. На чертеже показана схема устройства,Корпус клапана 1, установленный на всасывающем коллекторе 2 основного двигателя, свсим патрубком 3 соединяется с карбюратором пускового двигателя. Диафрагма 4, поджатая пружиной 5, вместе с втулкой 6 перемещается вдоль неподвижной запрессованной в ксрпу се втулки 7, снабженной отверстием под шарик 8, Клапан 1 прижимается к седлу шарика пружиной 9, упирающейся с однои стороны в стержень клапана, а с другой - в торец втулки 7. Кнопка 10 подпружиненного стержня служит для ручного закрытия клапана.Клапан работает следующим образом,Перед запуском пускового двнг- теля нажимают па стержень клапана 1; подвижная втулка б фаской своей канавки под действием пружины 5 выталкивает шарик 8 в проточку на клапане 1, чем достигается фиксация клапана в открытом положении. При открытом клапане очищенный воздух из всасывающего коллектора 2 основного двигателя через патрубок 3 засасывается пусковым двигателем. При запуске ос101520 Предмет изобретени я 1. Устройство для использования воздухоочистителя основного двигателя внутреннего сгорания при работе пускового двигателя, о тли ч аОтв. редактор И. В. МакаровЛ 133972 от 9/Х 1 1955 г. Стаидартгиз, Объем 0,125 и. и. Тираж 400, Цена 25 коп,Типография изд-ва Московская правда, Потаповский пер., 3. Зак. 6217 новного двигателя увеличивамся разреяение в.каМере А, .соединенной с патрубком Я отверстие 1.11; атмосферное давление,в камере Б, воздействуя на диафрагму 4, перемещает подвижную втулку б по направлению к седлу клапана (по схеме вправо). Для этого характеристику пружины б подбирают так, чтобы она, уравновешивая разрежениее, возникающее при работе пускового двигателя, обеспечивала также указанное перемещение втулки 6. Когда проточка в подвижной втулке б совпадает с отверстием во втулке 7, где размещен шарик 8, последний будет вытолкнут фаской проточки клапана 1 в проточку на втулке б и клапан 1 закроется, разобщая всасывающие системы обоих двигателей,ю щ е е с я тем, что, для соединения всасывающих систем на время работы пускового двигателя и разобщения их при запуске основного двигателя, применен клапан, управляемый мембраной, находящейся под воздействием разности разрежений, возникаюших в объединенной всасывающей системе при работе пускового и основного двигателей, установленный на всасывающем коллекторе основного двигателя и своим патрубком соединенный с карбюратором пускового двигателя,2. Форма выполнения устройства по п. 1, отличающаяся тем, что клапан соединен с мембраной при помощи шарикового фиксатора, установленного во втулке корпуса и взаимодействующего с канавками в муфте мембраны и на стержне клапана,3. Форма выполнения устройства по п. 1, отличающа яся тем, что для ручного закрытия клапана имеется подпружиненный стержень.
СмотретьЗаявка
450690, 25.04.1955
Гербгардт Н. М, Гродзиевский В. И, Кашуба Б. П, Никифоров Г. Н
МПК / Метки
МПК: F02M 35/10, F02N 17/00
Метки: внутреннего, воздухоочистителя, двигателя, использования, основного, пускового, работе, сгорания
Опубликовано: 01.01.1955
Код ссылки
<a href="https://patents.su/2-101520-ustrojjstvo-dlya-ispolzovaniya-vozdukhoochistitelya-osnovnogo-dvigatelya-vnutrennego-sgoraniya-pri-rabote-puskovogo-dvigatelya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для использования воздухоочистителя основного двигателя внутреннего сгорания при работе пускового двигателя</a>
