Установка для гидромеханической обработки диспергируемых в воде минеральных веществ

Загрузка...

Номер патента: 1694059

Опубликовано: 23.11.1991

Авторы: Ференц, Аттила

МПК: B02C 21/00

Метки: минеральных, веществ, гидромеханической, диспергируемых, воде

...диспергирующее воздействиеи относительные скорости вращения.Лопасти 39, 40 и 41 соответственно 15каскадов 4 А, 4 В и 4 С закреплены наобщей оси 24 и вращаются совместно,,а их измеренное от средней линии осиудаление все больше увеличивается,как это видно из фиг.З. В данном слу"чае ширина В, В, В лопастей 39-41выбрана таким образом, что она становится все меньше. Лопасти 39-41 работают совместно с жестко закрепленными"на.внутренней оболочке корпуса 18 25планками 42-44. Необходимо отметить,что относительное угловое положениелопастей 39-41 относительно направления гращения может регулироваться,чтобы в любое время вызвать необходимое турбулентное воздействие.За каскадом 4 А установлена фильтрующая стенка 45, за каскадом 4 Б...

Щековая дробилка

Загрузка...

Номер патента: 1694203

Опубликовано: 30.11.1991

Авторы: Дубов, Поляков, Наседкин

МПК: B02C 1/02

Метки: щековая, дробилка

...7, Течкаустановлена шарнирно на оси 8 поворота,на которой установлена по центру стойка9,шарнирно связанная с рычагом 10 с нижним концом корпуса со стороны подвижнойщеки 2 так, что сумма плеч стойки 9 и рычага10 больше длины ее оси течки до местаприсоединения рычага 10 к корпусу со стороны подвижной щеки 2 в экстремальномположении, Рядом с конвейером отгрузкиготового продукта расположен конвейер 11или бункер сбора недробимого тела. Течкаимеет упоры 12 и 13, которые обеспечиваютее опрокидывание при повороте на определенный угол, например при ее горйзонтальном расположении,Дробилка работает следующим образом,В рабочем положении исходный материал поступает .в дробящее пространстводробилки и дробится посредством сдавливания между...

Дробилка

Загрузка...

Номер патента: 1694204

Опубликовано: 30.11.1991

Авторы: Морозов, Петров, Авров, Уланов

МПК: B02C 4/10, B02C 1/08

Метки: дробилка

...комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к устройствамдля измельчения твердых материалов и может быть использовано в строительной ипищевой промышленности,Цель изобретения - повышение качества и производительности дробления,На чертеже представлена дробилка, общий вид.:Дробилка состоит из корпуса 1, в котором установлены свозможностью вращения валок 2 и с врзможностью качаниящека 3,При этом щека 3 выполнена в виде двухкачающихся в противофазе гребенок, каждая из которых выполнена на установленных на оси с возможностью качанияпластин 4 и 5 соответственно, Пластины 4 и5 выполнены в верхней части зубчатыми, ав нижней - вогнутыми, Вогнутость имеетрадиус, равный радиусу валка 2, при этом 20пластины 4...

Устройство для измельчения

Загрузка...

Номер патента: 1694205

Опубликовано: 30.11.1991

Авторы: Славущев, Илюхин, Руднев

МПК: B02C 2/02

Метки: измельчения

...16. В поддоне 14 установлены разгрузочный патрубок 17, желоб 18 и горизонтальный экран 19, На нижней кромке конуса 9 под разгрузочной щелью установ. лена просеивающая сетка 20. Экран 19 и сетка 20 в местах подвижного контакта с ответными деталями снабжены резиновыми уплотнениями,Устройство для измельчения работает следующим образом.Ротор электродвигателя 2 приводит в движение вал 3, который через винтовую передачу 4 приводит во вращение вертикальный вал 5. Дебаланс 8, вращаясь совместно с валом 5, создает центробежную силу, отклоняющую вал 5 от вертикальной оси, что позволяет подпружиненная опора 6, Колебания вала 5 через сферический подшипник 10 передаются подвижному конусу 9, Измельчаемый продукт, попадая 10 15 20 25 30 35 40 45...

Звукоизолирующий кожух опорного блока конусной дробилки

Загрузка...

Номер патента: 1694206

Опубликовано: 30.11.1991

Авторы: Безуглый, Арутюнян, Афанасьев

МПК: B02C 2/04

Метки: звукоизолирующий, опорного, блока, кожух, конусной, дробилки

...между накладками. При этом резьбовые пальцы Г-образного кронштейна упруго связаны с корпусом панели посредством сквозных втулок 24, имеющих торцовые выточки с размещенными в них резиновыми кольцами 25, входящими на пальцы, на свободном конце каждого из которых установлены ограничительная шайба 26 и гайка 27, В средней части каждой панели, с внутренней ее стороны, на уровне нижней обоймы размещен упругий упор с гнездом 28, консольно закрепленным к корпусу панели и снабженным углублением, цилиндрической или прямоугольной формы, в котором установлено упругое звено 29, например, из губчатой резины, которое своим выступающим иэ углубления за края гнезда торцом свободно опирается в боковую вертикальную стенку нижней обоймы. Каждая из панелей...

Центробежный измельчитель

Загрузка...

Номер патента: 1694207

Опубликовано: 30.11.1991

Авторы: Говердовский, Смелягин, Хан, Мисюк

МПК: B02C 7/08

Метки: центробежный, измельчитель

...11 снабжено эластичным наконечником 12 с кольцом 13, обеспечивающим возможность варьирования размерами выходного окна.Так как в процессе работы измельчителя частица размалываемого материала стремится под действием центробежной силы выйти на орбиту наибольшей длины, то эффективной зоной диспергирования будет та часть сферических поверхностей, что непосредственно примыкает к клиновому зазору. Обычно эта зона по высоте не превышает 1/3 высоты сферической поверхности, Поэтому абразивный материал (фиг.4) нанесен не на всю полость каждого размольного органа 2 и 3, а на внутренние поверхности, выполненные в виде кольцеобразных частей сферических сегментов, сменных насадков 14 и 15, установленных с натягом в полостях размольных органов 2...

Устройство для измельчения сыпучих материалов

Загрузка...

Номер патента: 1694208

Опубликовано: 30.11.1991

Авторы: Анисимов, Бабкин, Зубова, Алтухов

МПК: B02C 7/08

Метки: сыпучих, измельчения

...2 ил,Перед началом работы устанавливают требуемую величину разгрузочной кольцевой щели 6. Для этого вращением трех дифференциальных винтов 3 обеспечивают требуемое положение крышки 2 относительно корпуса 1, Поскольку в устройстве положение верхнего диска 5 относительно крышки 2 может изменяться в направлении оси диска 5 навеличину, равную глубине впадин на беговой дорожке 11 нижнего кольца 12 виброподшипника, то размер разгрузочной кольцевой щели 6 устанавливают при положении шариков 13 во впадинах беговой дорожки 11,Нижний диск 4 получает вращение от привода через вал 8. В загрузочную воронку 17 подается исходный материал, который через отверстие в гильзе 9 и центральное загрузочное отверстие 7 в верхнем диске 5 попадает в зону...

Дробилка кормов

Загрузка...

Номер патента: 1694209

Опубликовано: 30.11.1991

Авторы: Островский, Бабинчук, Касяненко, Лобановский

МПК: B02C 13/02

Метки: дробилка, кормов

...оси 10 шарнирной подвески измельчающих элементов, например, в виде молотков, ножей 11, в кронштейнах 87 выполнены отверстия 12 для осей 13 крепления съемных лопастей 14, Между рабочими элементами 11 расположены распорные втулки 15, Съемные лопасти 14 устанавливаются на роторе 6 по две, четыре или более лопастей в зависимости от вида корма. Длина лопастей 14 соответствует рабочей длине ротора 6, Лопасть 14 выполнена из пластины, состоящей из двух плоскостей 16 и 17, расположенных под углом 135 О, При этом -лопасть 14 установлена так, что ее угол обращен по направлению движения вращения ротора, С внутренней стороны лопасти 14.установлены крепежные элементы 18 с отверстиями 19 и пазами 20, Лопасти 14выполняют функцию вентиляторных...

Центробежно-ударная дробилка

Загрузка...

Номер патента: 1694210

Опубликовано: 30.11.1991

Авторы: Богудлов, Сокур, Учитель, Калиниченко, Каменный, Батуев, Величко

МПК: B02C 13/14

Метки: дробилка, центробежно-ударная

...при выборе оптимальной длины начальной части лопаток.При этом исходили иэ того, что расстояние,проходимое частицей загружаемого мате 40 риала при попадании из загрузочной эоныротора в область вращения лопаток, составляетЗ=Югде с - время движения частицы до по 45 падания на лопатки,Время движения составляет(3)где и - количество лопаток,50Подставив выражения (1) и 3) в (2), получим, что расстояние, проходимое частицей перерабатываемого материала по диску при поступлении из загрузочной зоны до попа дания на лопатки, составляетЯ= (4) Выбор длины начального участка лопаток в пределахК йиобеспечивает попадание всех частиц на начальный участок лопаток, а не на разгонный их участок, тем самым обеспечивается 5 безударный вход всего потока...

Дезинтегратор

Загрузка...

Номер патента: 1694211

Опубликовано: 30.11.1991

Авторы: Шаблов, Семикопенко, Уваров, Богданов

МПК: B02C 13/22

Метки: дезинтегратор

...дезинтегратора,На фиг,1 изображен дезинтегратор, продольный разрез; на фиг.2 - разрез А - А. на фиг.1; на фиг,З - то же, положение концентрических квадратов через 90 относительно положения, изображенного на фиг,2; на фиг.4 - то же, положение концентрических квадратов через 180 относительно фиг.2; на фиг.5 - то же, положение концентрических квадратов через 270 относительно фиг,2,Дезинтегратор содержит цилиндрический корпус 1 с тангенциальным разгрузочным патрубком 2, осевой загрузочный патрубок З,к которому жестко прикреплен верхний диск 4. На верхнем диске расположены по сторонам двух квадратов 5 и 6 ударные элементы 7 и 8, На нижнем диске 9 по сторонам двух квадратов 10 и 11 расположены ударные элементы 12 и 13...

Бисерная мельница

Загрузка...

Номер патента: 1694212

Опубликовано: 30.11.1991

Авторы: Левченко, Алтухов, Шаповалова

МПК: B02C 17/16

Метки: мельница, бисерная

...мельница,Бисерная мельница включает емкость 1, в которой установлена размольная камера 2 с размещенной в ней вертикальной мешалкой в форме цилиндрического шнека 3 переменного шага, возрастающего в направлении сверху вниз. Раэмольная камера 2 выполнена в виде открытого цилиндра и заполнена мелющими телами 4. Мелющие тела - бисер - представляют собой шарики, выполненные из металла, стекла, твердых окислов или сплавов. В днище камеры 2 установлен штуцер 5, который служит средством для ввода суспензии грубого измельченного вещества, Грубое измельчение до размеров частиц, при которых они свободно проходят через сетку 6, является подготовительной операцией перед тонким иэмельчением. Размеры шариков 4 больше размеров ячеек сетки 6. Шнек...

Сепаратор бисерной мельницы

Загрузка...

Номер патента: 1694213

Опубликовано: 30.11.1991

Авторы: Кошковский, Гриненко, Валуйский, Ляшко

МПК: B02C 17/18

Метки: мельницы, бисерной, сепаратор

...устройства.Кроме того, при замене загрузки бисера в мельнице на бисер с меньшим размером частиц необходимо заменить сепаратор на другой с соответствующими бисеру размерами ячеек ситового просеивакщего патрона.Цель изобретения - повышение надежности, обеспечение регулирования сепарирующего зазора.Это достигается тем, что закрепленный в корпусе со сливным патрубком просеивающий патрон выполнен в виде цилиндрической пружины и пробки, закрепленной на 10 15 20 25 30 35 40 45 50 55 противоположном от корпуса конце пружины, а в корпус соосно с пружиной установлена с возможностью осевого перемещения и фиксирования штанга.На чертеже представлен предлагаемый сепаратор, продольный разрез,Сепаратор бисерной мельницы состоит из корпуса...

Устройство для измельчения материалов

Загрузка...

Номер патента: 1694214

Опубликовано: 30.11.1991

Авторы: Тихонцов, Зацаренко, Левчук, Малый

МПК: B02C 18/06

Метки: измельчения

...1, установленный нэ корпусе 2. При вращении валов в противоположных направлениях подвижные ноножами 5 (основная стадия дробления), Тем 30 35 40 50 жи 4 захватывают зубьями клубок и растягивают его, разрывая витки стружки. При своем движении подвижные ножи проходят сквозь пазы отсекателей 7, в результате чего внешняя часть захваченного клубка стружки срывается с концевых частей подвижных ножей и проваливается в пространство между валами, на ограничитель 10, откуда в дальнейшем вновь захватывается ножами 4, Ограничитель установлен в плоскости осей валов, благодаря чему стружка не проваливается ниже этой плоскости и повторный захват ее подвижными ножами облегчается; Отсекатель 7 имеет гребенчатую форму для лучшей очистки концов подвижных...

Нож измельчителя

Загрузка...

Номер патента: 1694215

Опубликовано: 30.11.1991

Авторы: Кулаков, Мартынов, Чижикова

МПК: B02C 18/30

Метки: нож, измельчителя

...сторона каждого лезвия 3 имеет форму,подобную гнездам 4, Лезвия 3 размещеныв гнездах 4 с возможностью поворота относительно продольной оси гнезда с помощькпружинного элемента 5 с шаром 6, образующим с лезвием фрикционную связь.Пружинный элемент 5 с шаром 6 установлен в конусное отверстие 7 с резьбой изакрыт пробкой 8. Как вариант закреплениялезвий 3 в гнездах 4 установлены плоскиепружины 9, размещенные в боковых поверхностях гнезд 4,Держатель 1 с отверстием закреплен навалу 10 между неподвижными решетками11 и 12 и поджат гайкой 13 на горловине 14измельчителя.Нож измельчителя работает следующим образом.Нож насаживают на вал 10 и помещаютмежду решетками 11 и 12, Вращением нажимной гайки 13 передается давление на нож со стороны решеток 11...

Устройство для измерения материалов

Загрузка...

Номер патента: 1694216

Опубликовано: 30.11.1991

Автор: Западаев

МПК: B02C 18/30

...и с шириной зубьев,меньшей расстояния между режущими гранями зубьев соответствующего неподвижного диска, а рабочая камера выполнена с цилиндрическим выступом,контактирующим с неподвижным дискомпервой пары дисков по хору технологического процесса.Нл Фиг. 1 изображено устройстводля измельчения материалов, продольный разрез, на Фиг, 2 - то же, в ра -боцем положении; фиг. 3 - неподеижнсый ножевой диск первой пары дисковпо хору технологического процесса;на фиг. ч - разрез А-А нл фиг.3, нафиг.5 - вращающийся ножевой диск первой пары, на фиг. 6 - сечение Б-Б наФиг.5; на Фиг, 7 - неподвижный ножевой диск последней пары; на фиг, 8вращающийся ножевой диск последнейпары; на Фиг. 9 - нлжимная решетка;на фиг. 10 - то же, вид сбоку,Устройство...

Барабанная мельница

Загрузка...

Номер патента: 1694217

Опубликовано: 30.11.1991

Авторы: Варсанофьев, Прохоров, Прохорова

МПК: B02C 19/16

Метки: мельница, барабанная

...9 (фиг,З) имеетпериодически изменяющуюся длину с нечетным числом периодов изменения.Узел направляющих может быть выполнен в данном случае в виде кооомысла 13 на 30цапфе 11 барабана, т,е, в виде пары качения(фиг.З), скольжения и др, эквивалентныхсхем с прямолинейными колебаниями коромысла с барабаном при одновременном еговращении вокруг собственной оси. За пределами барабана и подшипниковых опорвалов 7 и 23 может быть смонтирована дополнительная, не показанная на фиг,З, зубчатал передача для разгрузки зубчатыхколес 6, 9, 22, Верхнее и нижнее колеса этой 40передачи насажены на продолжения валовсоответственно 23 и 7 (расстояние междуними неизменно), а промежуточное, сцепленное с ними колесо, вращается на отдельно смонтированной на раме 3...

Способ обработки материалов

Загрузка...

Номер патента: 1694218

Опубликовано: 30.11.1991

Авторы: Ляпунов, Абросимов, Манеров, Скуиньш, Кузнецов

МПК: B02C 19/18

...сравнения теми же магнитнымиэлементами проводилась обработка суспен 10 15 20 25 30 Способ обработки материалов путем воздействия на него магнитными элементами, размещенными в камере слоем и хаотически движущимися под воздействием переменного магнитного поля, о т л и ч а ющ и й с я тем, что, с целью интенсификации процесса обработки и повышения качества готового продукта, поток обрабатываемого материала подают под слой магнитных элементов в расположенную под углом 21 - 90 Я к горизонтали камеру, при этом расход обрабатываемого материала равен 0;8 - 2,5 расхода, соответствующего максимуму активной мощности, потребляемой электрической обмоткой. 35 40 СоставительРедактор М. Бандура Техред М.Моргентал Корректор О, Кундрик Заказ 4109...

Устройство для обработки материалов

Загрузка...

Номер патента: 1694219

Опубликовано: 30.11.1991

Авторы: Ляпунов, Юматов, Абросимов, Манеров, Тихонов

МПК: B02C 19/18

...платформе.На чертеже схематически изображено устройство для обработки материалов, общий вид, разрез.Устройство для обработки материалов содержит рабочую камеру 1 высотой п 1, рав ной 1,1 - 1,5 высоты слоя п 2 заполняющихее магнитных элементов 2, патрубки дляввода 3 и вывода 4 обрабатываемого материала, электрическую обмотку 5, регулятор6,скорости потока обрабатываемого материала, датчик 7 мощности,Устройство работает следующим образом.Обрабатываемый материал подаетсячерез входной патрубок 3 в нижнюю часть 10рабочей камеры 1, установленной под угломк горизонтали в пределах 21 - 90 О, и подвергается воздействию движущихся в переменном магнитном поле магнитных элементов2. 15При помощи регулятора 6, в качествекоторого может быть...

Электромагнитная шаровая мельница

Загрузка...

Номер патента: 1694220

Опубликовано: 30.11.1991

Авторы: Елисеев, Чантурия, Борисков, Муйземнек

МПК: B02C 19/18

Метки: мельница, шаровая, электромагнитная

...производительности измельчения.30 Коммутация посредством кулачковогомеханизма показана на примере одного ряда электромагнитов 4 (см. фиг,З).При выходе электромагнитов 4 в зонунижней половины барабана на 1 кулачок 1035 замыкает переключателем 12 электрическую цепь пускателя 13, который посредством контактов 14 подключаетэлектромагниты 4 к источнику тока и поддерживает их под напряжением в течение40 полуоборота барабана 1 мельницы, При выходе электромагнитов 4 из зоны нижнейполовины барабана 1 в верхнюю действиекулачка 10 на переключатель 12 ликвидируется, переключатель 12 разрывает цепь пу 45 скателя 13 и контакты 14 отключаютэлектромагниты 4 от сети. Очевидно, чтовозможны и другие технические вариантыподключения электромагнитов 4...

Система управления процессом измельчения в мельнице замкнутого цикла

Загрузка...

Номер патента: 1694221

Опубликовано: 30.11.1991

Автор: Архипов

МПК: B02C 25/00

Метки: процессом, измельчения, замкнутого, мельнице, цикла

...представляет собой встроенные в дозаторы 25 регуляторы, осуществляющие соответствие текущего расхода исходного материала заданному значению.Стабилизация соотношения расхода крупки и расхода исходного материала по- З 0 , зволяет устранить высокочастотные колебания в системе управления, в результате чего повышается производительность агрегата и качество готового продукта.При стабильной загрузке мельницы, оп- З 5 ределяемой заданным значением на задатчике 11, в случае ухудшения размалываемости исходного материала мельница может перегрузиться, при этом снизится качество готового продукта(тонко сть помола). В случае улучшения размалываемости материала мельница не дает максимально возможной производительности, а готовый продукт...

Гидродинамический способ размола волокнистых материалов

Загрузка...

Номер патента: 1694748

Опубликовано: 30.11.1991

Авторы: Алашкевич, Тихонович, Войнов, Лахно

МПК: D21B 1/36, B02C 23/08

Метки: волокнистых, гидродинамический, размола

...на фиг.2 - пример выполнения кавитатора. Установка состоит из гидрораэбивателя 1, трубопровода 2, насоса 3, нагнетающей линии 4, кавитатора 5 с пьезоэлектрическим преобразователем 6, Для регулирования давления в нагнетающей линии служит перепускной трубопровод 7 с задвижкой 8.Кавитатор 5 состоит из сопла 9, отражателя 10, штуцера 11 для приемника звуковых колебаний и патрубка 12 для отвода суспензии. Предлагаемый способ разработки волокнистых материалов осуществляют следующим образом.В гидроразбивателе 1 производится5 роспуск целлюлозы. Суспензия самотекомпо трубопроводу 2 поступает в насос 3, Насос подает суспензию по нагнетающей линии 4 под давлением 4 - 6 кгс/см - 0,4 -20,6 Мпа в кавитатор 5 с пьезоэлектриче 10 ским преобразователем...

Способ автоматического управления процессом мокрого измельчения

Загрузка...

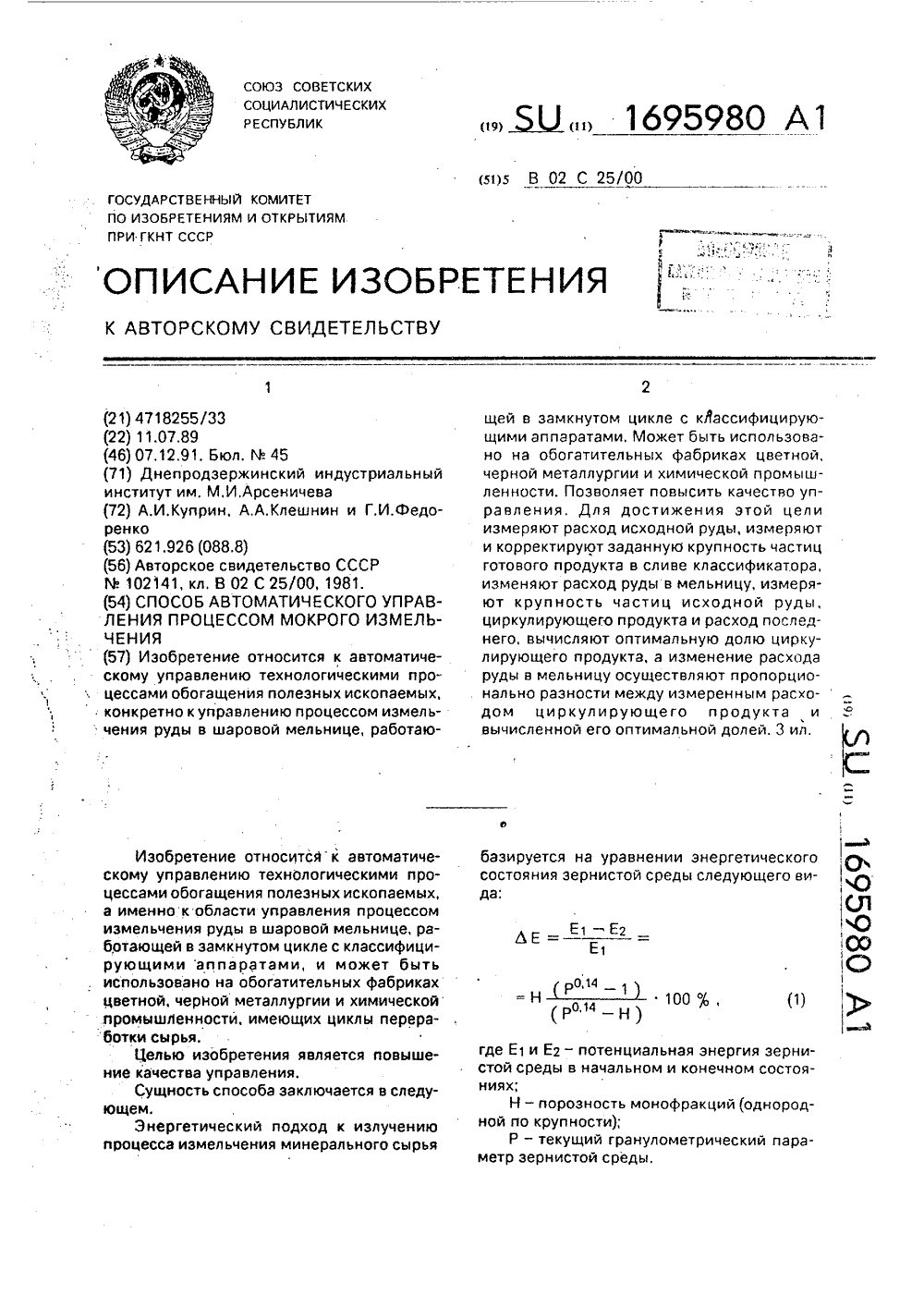

Номер патента: 1695980

Опубликовано: 07.12.1991

Авторы: Куприн, Клешнин, Федоренко

МПК: B02C 25/00

Метки: процессом, мокрого, измельчения

...долей, стабилизацию и регулирование подачи руды в мельницу пропорционально разнице между оптимальной и измеренной долей циркулирующего продукта в питании мельницы.На фиг, 1 показана схема открытого цикла измельчения; на фиг. 2 - схема замкнутого цикла измельчения; на фиг, 3 структурная схема устройства для реализации предлагаемого способа.Устройство содержит узел измерения и стабилизации крупности готового продукта в сливе классификатора, включающий блок 1 измерения крупности, вторичный прибор Данная зависимость имеет оптимум, который определяется путем дифференциро- ваниЯ выРажениЯ (3) по Уц и пРиРавниваЯ к нулюбц(+ " ) - 222(бц( - - + - ) - ( " -+1бп бг бп бг40 50 2, блок 3 сравнения, регулятор 4, расходомер 5 воды, вторичный...

Мельница-смеситель

Загрузка...

Номер патента: 1697876

Опубликовано: 15.12.1991

Авторы: Фрейдман, Шмыков, Шишин, Попов

МПК: B02C 17/00

Метки: мельница-смеситель

...имеют противоположное направлеНие навивки. 40В корпусе 1 свободно размещены мелющие тела 11.Мельница-смеситель работает следующим образом,Включается привод и через загрузочное отверстие 2 подают продукт измельчения. За счет зацепления витков многозаходных пружин 4 происходит вращениесмежных валов 5 в противоположном направлении, 50При вращении рабочего органа происходит захваты вание материала и под действием центробежных сил выбрасывается навнутреннюю поверхность корпуса, а такжев дополнительные зоны активизации в местах защепления витков смежных многозаходных пружин, количество которыхопределяется выражением М = и т, где и- число витков винтовой спирали, т - числозаходов винтовой спирали,Мелющие тела 11 захватываются витками каждой...

Шаровая мельница для мокрого помола

Загрузка...

Номер патента: 1697877

Опубликовано: 15.12.1991

Авторы: Смертин, Осипов

МПК: B02C 17/16

Метки: мельница, помола, шаровая, мокрого

...Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к измельчителям, применяемым в лакокрасочном, фармацевтическом и другом производстве для тонкого мокрого измельчения.Цель изобретения - повышение эффек тивности измельчения.На чертеже изображена шаровая мельница для мокрого помола.Шаровая мельница состоит из электродвигателя 1, вращение от которого через 10 клиноременную передачу передается валу мельницы 2 с закрепленными на нем перемещающими дисками в виде половин винтовых лопастей 3, которые расположены в корпусе 4, закрытом крышками 5 и б, Мель ница имеет входной самоочищающийся 7 и выходной 8 сепараторы и снабжена загрузочными и разгрузочными отверстиями,...

Двойная межкамерная перегородка

Загрузка...

Номер патента: 1697878

Опубликовано: 15.12.1991

Авторы: Монтвила, Миниотас

МПК: B02C 17/18

Метки: перегородка, межкамерная, двойная

...лопастей 4 и продольных ребер Б. В центральной части сектора передней стенки 1 перегородки крепятся болтами к разгрузочному концу б.Продольные ребра 5 устанавливаются на расстоянии от задней стенки 2, равном 0,5 - 0,9 ширины радиальной лопасти 4. Расстояние установки ребра 5 подобрано из условия обеспечения наиболее эффектив,ного прохода материала через щелевидные ,каналы 3 передней стенки 1 перегородки, а также наиболее эффективного транспортирования материала из пространства между ,стенками 1 и 2 перегородки в последующую ,камеру. Высота продольных ребер равна 0,2 - 1 ширины радиальной лопасти 4.Перегородка работает следующим образом,Погруженная часть перегородки через расширяющиеся и наклонные щелевидные каналы 3 внутри стенок...

Устройство для измельчения твердых материалов

Загрузка...

Номер патента: 1697879

Опубликовано: 15.12.1991

Авторы: Иванов, Потапов, Курочкин, Шварцман, Плетнев

МПК: B02C 19/00

Метки: измельчения, твердых

...через которое с помощью загрузочногопатрубка 8 вводится измельчаемый материал, а через разгрузочный патрубок 9, охватывающий загрузочный патрубок 8,выводится готовый продукт, Радиальный зазор 10 между корпусами 1 и 2 уплотнен попериметру элементом 11 и соединен отверстиями 12 корпуса 2 с системой 13 подачитранспортирующего агента, Радиальный зазор 10 между корпусами 1 и 2 может бытьвыполнен, например, в виде лабиринта 14(фиг.2), также снабженного уплотнительным 45элементом 15. В дополнительном корпусе 2выполнены отверстия 16 для подачи транспортирующего агента в нижнюю часть рабочей камеры 5.Устройство для измельчения твердых 50материалов работает следующим образом,Корпуса 1 и 2 от приводов 3 и 4 поворотаприводятся во вращение в...

Способ диспергирования материалов и устройство для его осуществления

Загрузка...

Номер патента: 1697880

Опубликовано: 15.12.1991

Автор: Вдовин

МПК: B02C 19/18

Метки: диспергирования

...где псевдоожиженная масса, перемешиваясь с помощью 4электрода 1, движется к каналу 3.Результаты обработки трех порошковых материалов приведены в таблицепри следующих условиях: в=З г, 01=6 кВ,02:=6 кВ,в=1400 об/мин, р=20 О. Р 1=0,001 мм 4.рт,ст., Р 2=6 мм рт,стгде гп - масса обрабатываемого материала; 01 - напряжение на Порошковый материал дозируется в рабочий обьем буквально по частице, поэтомув этом случае идет почастичная дозировка.с помощью спиралеобразной плазмы создается закручиваемое псевдоожиженное облако, которое направленно устремляется всборник через канал 3. В результате обеспечивается обработка материала и более полный сбор обработанного материала.Возможен также контроль за дисперсностью получаемого порошкового...

Устройство для расщепления слюды

Загрузка...

Номер патента: 1697881

Опубликовано: 15.12.1991

Авторы: Сапожников, Новгородская, Киселев

МПК: B02C 19/00

Метки: расщепления, слюды

...осейвогнутых выемок на торце выходаьсопла к оси трубы 19 составляет 15.При таком угле наклона достижимытолщина пакета параллельных струй,не превышающая высоты последнего рядапирамид 18 и в то же время, расстояние между соседними струями, оптимальное с точки зрения максимальногоэжекционного эФФекта.Конкретные размеры расщепляющей5камеры 2 определяют необходимое число сопл 20, Угол веера струй 36, 37и величину гидравлического давленияводы подбирают так, цтобы каждаяструя перекрывала (в плане) первый10. ряд пиРамид,Эжектируемая смесь из воды икристаллов слюды имеет свободный подход к каждой стороне каждой струиблагодаря тому что до первого рядапирамид вееры струй 36, 37 не перекрывают (фиг,3) все сечение расщепляющей камеры 2. Струи 36 37,....

Устройство управления процессом дезинтеграции сырья

Загрузка...

Номер патента: 1697882

Опубликовано: 15.12.1991

Автор: Кочура

МПК: B02C 25/00

Метки: процессом, дезинтеграции, сырья

...пространство и не идет непосредственно на дезинтеграцию, Эта связь может быть количественно определена с помощью коэффициента из статистической линейной регрессионной зависимостиЯ=а Р+Ь,где Ь - коэффициент уравнения агрессии.По величине коэффициента а можно судить об энергетицеском КПД дезинтегратора.Коэффициент а зависит от режима работы дезинтегратора, который задается управляющими воздействиями, например 0 (кривая 1 на фиг.2).Максимальному энергетическому КПД дезинтегратора всегда соответствует максимальное значение коэффициента статистицеской регрессионной зависимости а. Для поддержания режима работы дезинтегратора в оптимальном режиме (точке А на кривой 1) при дрейфе характеристики 1 при изменении свойств сырья и состояния...

Система автоматического регулирования максимальной производительности шаровой барабанной мельницы

Загрузка...

Номер патента: 1697883

Опубликовано: 15.12.1991

Авторы: Турчанинов, Криволуцкая, Фомина, Калмыков, Жибуртович, Першин

МПК: B02C 25/00

Метки: шаровой, производительности, максимальной, барабанной, мельницы

..."1" с выхода элемента И 31, поступив на первый вход интегратора 19, сбрасывает максимальноезадание с входа регулятора 9 максимальной производительности мельницы, Мельница 4 начинает разгружаться, частота вращения питателя сырого угля снижается до минимального задания, мельница начинает выхолащиваться и в начальный момент выход пыли за сепаратором 16 начинает увеличиваться, На выходе сумматора 17 появляется положительная разница, которая через нелинейный элемент 18 поступает на первый вход интегратора 12, но по мере выхолащивания мельницы после критической точки расход пыли эа сепаратором 16 начинает уменьшаться и на выходе сумматора 17 появляется отрицательная разница, которая через первый аналого-дискретный преобразователь 20 в виде...
