Струйная мельница

Загрузка...

Номер патента: 1450859

Опубликовано: 15.01.1989

Авторы: Шувалов, Михеев, Ушаков, Мизонов, Доржиев

МПК: B02C 19/06

Метки: струйная, мельница

...относится к устройствам для тонкого помола дисперсныхматериалов и может быть использованов горнорудной, строительной и другихотраслях промышленности.Целью изобретения является повышение эффективности процесса измельченияоНа фиг. 1 представлена струйнаямельница, продольный разрез; наФиг.2 - разрез А-А на фиг. 1,Струйная мельница включает раэмольную камеру 1 с противоположно исоосно установленными разгонными трубами 2. К размольной камере 1 подсоединен разгрузочный патрубок 3. Внутриразмольной камеры 1 расположена преграда 4, выполненная из двух половинполого цилиндра, каждая из которыхсоединена с корпусом размольной ка меры через подвижную систему 5 иснабжена пружиной 6, расположенноймежду корпусом размольной камеры 1и каждой...

Дробильно-сортировочный агрегат

Загрузка...

Номер патента: 1450860

Опубликовано: 15.01.1989

Авторы: Маршуев, Воротеляк, Шемякин

МПК: B02C 21/00

Метки: агрегат, дробильно-сортировочный

...вентилятора 10 к поддонам13 приемных лотков 4 для созданиявоздушной подушки и для удаления мелочи трубками сдува 14.Дробильно-сортировочный агрегатработает следующим образом.Рудную массу подают на входнуючасть перфорированного барабана 1,который вращают от привода 2 черезпитающий лоток 3. После отсева черезнижнюю зону перфорации барабана 1мелочи рудная масса попадает в зонудействия подсоса первого конфузора11. посредством разрежения от вентиля- фтора 10 и плоские кристаллы из рудной массы присасываются к внутренней поверхности перфорированного барабана 1, и при вращении барабана1 в направлении стрелки перемещают- ф 5ся вверх, где над приемным лотком 4разрежение снимается и плоские кристаллы рудной массы...

Система регулирования трехстадийного комплекса дробления

Загрузка...

Номер патента: 1450861

Опубликовано: 15.01.1989

Авторы: Марасанов, Боровков, Дылдин

МПК: B02C 25/00

Метки: дробления, комплекса, трехстадийного

...количество материала, подаваемого в дробилку 5 до тех пор, пока нагрузка двигателя дробилки 5 или уровень материала в ней не достигнут допустимого значения. Если количество материала, поступающего в распределительное устройство 10, существенно меняется, то шибер 11 отклоняется от положения, соответствующего необходимому грансоставу выхода подрешетных продуктов грохочения.Непосредственное изменение положения шибера приводит к нарушению оптимапьной загрузки дробилки мелкогодробления 5.Чтобы получить заданный грансоставподрешетного продукта при оптимальной загрузке дробилки 5, необходимоизменить количество материала, поступающего на грохочение, т.е. изменитьколичество материала, поступающегона комплекс среднее - мелкое дробление -...

Способ автоматического управления замкнутым циклом измельчения

Загрузка...

Номер патента: 1450862

Опубликовано: 15.01.1989

Авторы: Школьников, Рейбман

МПК: B02C 25/00

Метки: циклом, замкнутым, измельчения

...22 надрешетный продукт поверочной классификации возвращают в мельницу 2 в виде циркулирующей нагрузки, а по трубопроводу 23 - в зумпф 9, Трубопровод 24 служит для перекачки суспензии на дуговой грохот 15.Наибольшее влияние на процесс измельчения оказывает суммарная (руда + циркулирующая твердая фаза) или комбинированная нагрузка, что подтверждается нашими исследованиями, проведенными при измельчении сильвинитовых руд: содержание кондиционного класса в сливе мельницы монотонно уменьшается с ростом комбинированной нагрузки. Поэтому чем меньше загружается мельница твердой Фазой, тем скорее и полнее производится иэмельчение и вывод готового продукта из цикла. Реализация этого положения может быть осуществлена путем отвода части...

Устройство для измельчения материала

Загрузка...

Номер патента: 1452578

Опубликовано: 23.01.1989

Авторы: Лобода, Клейман, Абрамов, Марсов

МПК: B02C 7/08

Метки: измельчения

...размола через межзубовое .пространство рабочих венцов 3 и 12посредством прокачиваемого воздухавыбрасываются во внутреннюю полостькамеры 1, где подхватываются потокомвоздуха и через отсасывающее отверстие 21 непрерывно удаляются из камерые Части 24 и 25 рабочего венца 9 имеют режущие зубцы 28 и открытые со стороны его центра равнорасположенные по окружности радиальные вы- до емки 29, глубина каждой из которых превьппает максимальный размер измельчаемой гранулы 30, а задняя по ходу вращения стенка 31 имеет наклон от основания паза в направлении, противоположном вращению диска.Рабочий венец 12 имеет также режущие зубцы 32, направленные против зубцов венца 9. Изобретение относится к оборудо".ванию для измельчения материала...

Дисмембратор

Загрузка...

Номер патента: 1452579

Опубликовано: 23.01.1989

Авторы: Максимов, Браславский, Рыбалка, Макаров

МПК: B02C 13/22

Метки: дисмембратор

...относительно периферийных кромок измельчающих пластин статора, равным 1/3- 1/4 длины измельчающей пластины статора. Выгрузочный патрубок 7 распо" ложен в верхнем левом секторе дисмембратора.Дисмембратор работает следующим35 образом.Измельчаемый материал через патрубок 8 загружается в дисмембратар и пад действием центробежных сил отбрасывается на пальцы 3 вращающегося против часовой стрелки ротора 2 и пластины статора радиальной составля"ющей воздушного потока выносится вканал, образованный посредством зазора между кожухом и периФерийными кромками измельчающих пластин статора.Далее материал доходит до выгрузочного патрубка, расположенного в верхнем левом секторе дисмембратора, ивыносится из рабочей эоны дисмембратора. 2 ил....

Способ избирательного измельчения материалов

Загрузка...

Номер патента: 1452580

Опубликовано: 23.01.1989

Авторы: Кошманов, Аврамов, Чихачев, Царегородцев, Таскина, Степаненко, Тулин

МПК: B02C 19/00

Метки: измельчения, избирательного

...врзщаюпдзмися телами и днищем стакана задают глубину 30внедрения мелющих тел в материал вдиапазоне 0,17-0,50 от толщины много споя материала. После измельченияпри прочих равных условиях, кромеглубины внедрения, материал нодверга 35ют количественному минералогическомуанализу с рассевом на классы 0,8 и"0,8 мм. ЭфФективность избирательного измельчения оценивают по Формуле где Е - извлечение полезного компонента в обогащенный продукт,7 а1 б45- выход обогащенного продукта р ХМ, - содержание (выход) полезного(крепкого) компонента в исходном материале, 7В таблице приведены параметры и результаты измельчения. При теоретическом обосновании процесса избирательного измельчения вращающимися мелющими телами получено следукщее соотношение где Ь 1...

Устройство для непрерывной обработки сыпучих материалов

Загрузка...

Номер патента: 1452581

Опубликовано: 23.01.1989

Авторы: Таров, Деревякин, Коваленко, Паско

МПК: B02C 19/18

Метки: непрерывной, сыпучих

...крыльчатка 7, выполненная измагнитоактивного материала с возможностью вращения относительно загрузочного патрубка 6.Дпя снижения трения между крыльчаткой 7 и загрузочным патрубком 6введен подшипниковый узел 8,Для предотвращения уноса магнитоактивных тел 3 служит сетка 9.Коническое днище 10 имеет разгрузочный патрубок 11 для вывода обработанных материалов.Устройство работает следующим образом.Под воздействием вращающегослэлектромагнитного поля магнитоактив"ные тела 3 приходят в состояние вихреобразного движения, увлекая частицыобрабатываемого материала, непрерывно подающиеся в рабочую камеру 2 через загрузочный патрубок б.Вращающееся электромагнитное поле индуцирует в теле крыльчатки 7вихревые токи, создащцие крутящий мо-мент в...

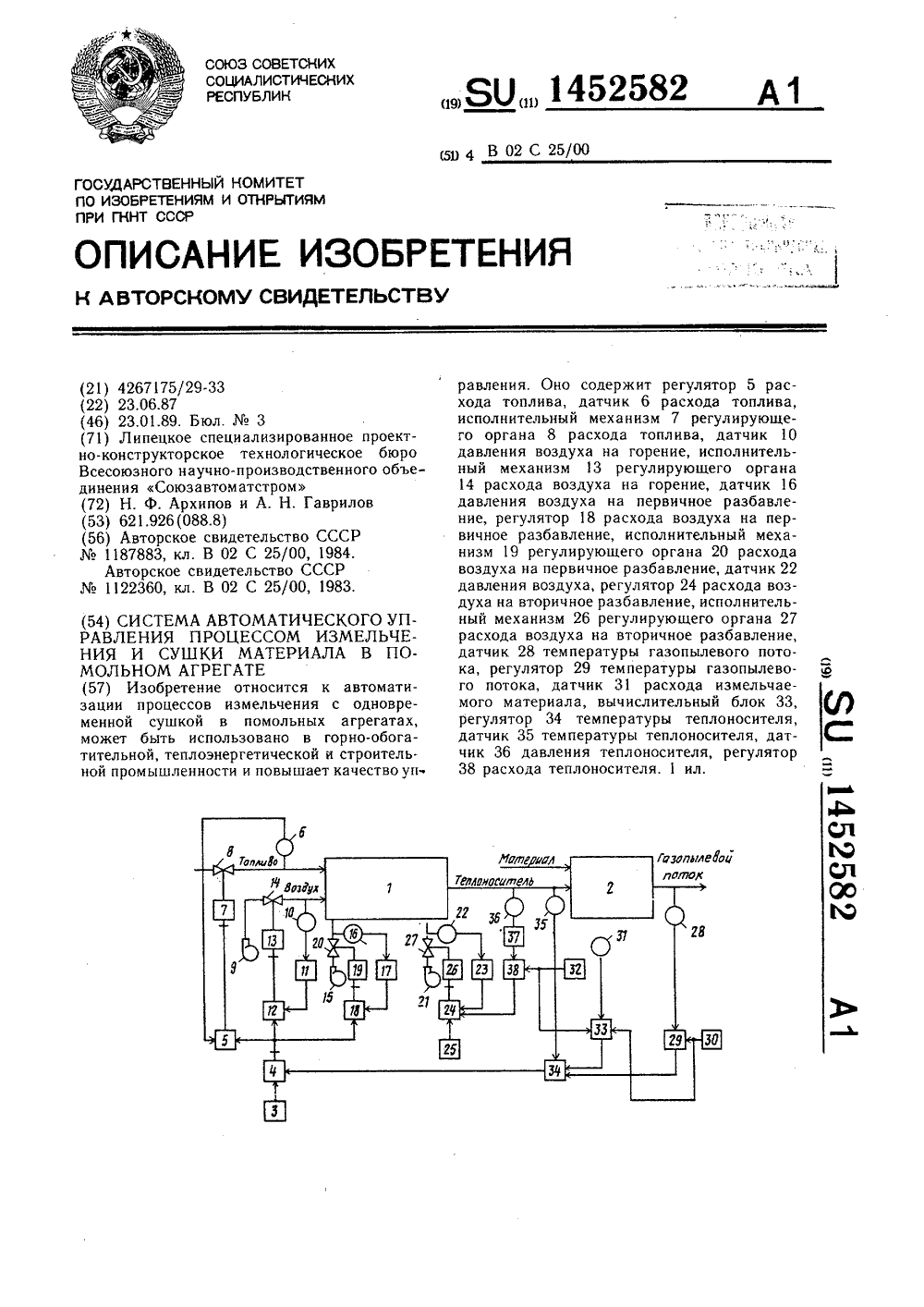

Система автоматического управления процессом измельчения и сушки материала в помольном агрегате

Загрузка...

Номер патента: 1452582

Опубликовано: 23.01.1989

Авторы: Архипов, Гаврилов

МПК: B02C 25/00

Метки: процессом, агрегате, сушки, измельчения, помольном

...готового продукта.Для стабилизации влажности готового продукта используют косвенный показатель- температуру газопылевого потока.Задают величину температуры газопылевого потока, при которой гарантируется необходимая влажность измельченного материала (готового продукта). 5 10 15 20 25 30 35 40 су можно определить температуру, которую должен иметь теплоноситель, поступающий в помольный агрегат.Расчет заданной температуры теплоносителя осуществляется в вычислительном блоке 33, на входы которого подключены выходы задатчика 30 температуры газопылевого потока датчика 31 расхода измельчаемого материала (степени загрузки помольного агрегата) и задатчика 32 расхода теплоносителя, по формуле теплового баланса помольного агрегата0,8778 Сс б...

Конусная инерционная дробилка

Загрузка...

Номер патента: 1454493

Опубликовано: 30.01.1989

Авторы: Белоцерковский, Арделян, Денисов, Красов, Зарогатский

МПК: B02C 2/02

Метки: инерционная, дробилка, конусная

...обогатительных фабрик.Целью изобретения является упро" щение конструкции и уменьшение га баритных размеров.На чертеже схематично показана конусная инерционная дробилка, продольный разрез.Дробилка содержит установленный 15на амортизаторах 1 корпус 2 с камерой первичного дробления 3, наружным конусом 4 и сферической опорой 5 для внутреннего конуса 6 с валом 7, на котором с помощью подшипнико вой втулки 8 смонтирован дебвлансный вибратор 9, соединенный посред" ством компенсационной муфты 1 О и трансмиссии 11 с электродвигателем12. ф 25 Кроме того, дебалансный вибратор 9 соединен валом 13 с дисковым ротором 14, который закреплен с помощью подшипников 15 на вершиневнутреннего конуса 6, Дисковый ротор 3 О 14 снабжен разгонными лопатками...

Дробилка

Загрузка...

Номер патента: 1454494

Опубликовано: 30.01.1989

Авторы: Бро, Паршкин, Хазан, Мизюмский

МПК: B02C 2/10

Метки: дробилка

...6 нижней подшипниковой опо ры 7,. Верхняя подшипниковая опора8 вала. 2 представляет собой двухили однорядные. радиальные подшипники качения. В нижней части обоймы .1 расположена колосниковая решетка . 9 выходного продукта, а ниже ее "бункер 10, Обойма 1 приводится вовращение приводом 11.В процессе дробления воашаютсяобойма 1 и вап 2 вместе с кускамипороды, находящимися между их дробящими поверхностями. По мере пере- мещения кусков породы из широкойчасти зазора между дробящими поверхностями в. узкую часть куски сжимаютсяи раэдавливаются. При этом стакан 3совершает осевые колебательные перемещения, скользя по втулке 3 эасчет того, что тела качения 6 нижнейподшипниковой опоры периодическипопадают одновременно то во впадины,то на...

Центробежная мельница

Загрузка...

Номер патента: 1454495

Опубликовано: 30.01.1989

Авторы: Ягупов, Клыков, Хетагуров

МПК: B02C 13/02

Метки: центробежная, мельница

...Иэмельчаемый материалпоступает в мельницу через загрузочный патрубок 13, а готовый удаляетсячерез разгрузочный патрубок 14, Вовремя работы в мельнице образуетсянесколько зон измельчения: зона интенсивного размола 15 и круговыезоны измельчения 16.Мельница работает следующим образом.Измельчаемый материал через загрузочный патрубок 13 загружают вкорпус 1. Роторы 2 и 3 приводят вовращение во встречном направлении, 45вследствие чего приводятся во вращение слои материала, находящиеся вполостях обоих роторов, разделенныхрадиальными разгонными перегородками 10. Во время работы мельницы наи 50более интенсивный размол идет в зоне 15 - эа счет вращения роторов вовстречном направлении и суммированиялинейных скоростей. В круговых зонах16 под...

Измельчитель

Загрузка...

Номер патента: 1454496

Опубликовано: 30.01.1989

Авторы: Даниленко, Панчев, Пионтковский, Боровский, Кацан, Алексеенко, Кравец

МПК: B02C 13/22

Метки: измельчитель

...5 в крайнем нижнем положении. Боковые стенки патрубка 3 сопряжены с гранями штифтов 4 корпуса 1, являясь как бы продолжением.последних. В нижней стенкепатрубка.3 имеется направляющая перегородка 8 для подачи в корпус 1 роликов пленки, выполненная в виде 15 желоба шириной.40"45 мм. Направляющая перегородка 8 расположена у второй по.ходу вращения боковой стенки патрубка 3. В верхней части корпуса 1 имеется выходное отверстие 9 с калибровочной решеткой.Устройство работает следующимобразомПо наклонному патрубку 3 подаютподлежащий иэмельчению материал, например рулон. Последний фиксируетсяпо трем направлениям: снизу днищемпатрубка 3, с боков его стенками,а внутри корпуса 1 штифтами 4. Ударнаносится нижней вершиной штифта 6по образующей рулона...

Установка для тонкого помола сыпучих материалов

Загрузка...

Номер патента: 1454497

Опубликовано: 30.01.1989

Авторы: Тепляков, Соколов, Бондаренко, Богданов

МПК: B02C 19/00

Метки: помола, тонкого, сыпучих

...ткани или другого материала, способного работать на изгиб и кручение и пропускать через себя атмосферный воздух, Со стороны свободных торцовых стенок корпус 1 снабжен загрузочными узлами 13 и 14 и разгонными узлами с разгонными трубками 15 и 16 соответственно. Загрузочные узлы 13 и 14, разгонные узлы с разгонными трубками 15 и 16, отражательное кольцо 9 и верхняя часть корпуса 1 образуют 40 струйную мельницу, а нижние части корпуса 1 с вибровозбудителями 6 и 7 и мелющими телами 17 и 18 - две патрубки 15 и 16, оси которых лежатна одной горизонтальной прямой, аотражательный элемент выполнен в виде кольца 9. В результате встречныхкруговых колебаний разгонных трубок15 и 16 увеличивается взаимодействиегазоматериальных потоков и повышается...

Конвейерная дробилка

Загрузка...

Номер патента: 1454498

Опубликовано: 30.01.1989

Авторы: Сушкова, Дауберт, Ким, Снытин, Казаков, Дьяков

МПК: B02C 21/00

Метки: конвейерная, дробилка

...фиг.1.Дробилка состоит из рамы 1, наоторой закреплен приводной блок 2 15рабочий орган 3 с дробильными элеентами 4 предохранительного устройтва 5 для устранения заторов угляеред приемным окном дробилки, двухидродомкратов 6 для регулирования 20ысоты приемного окна дробилки,ештаков 7 конвейера, вставленныхстанину 8, связанную с рамой двуамортизаторами 9, планок 1 О, приаренных сбоку к рештакам конвейера 25взаимодействующих со стопорамиробилки. Стопор состоит из втулки11, которая прикреплена к станинеболтами 12 и сжимает штифтами 13оковые профили рештака 7 между 30вумя приваренными к нему планка 10.Дробилка работает следующим обра 1 зом. Крутящий момент от приводногоблока 2 передается на рабочий орган3 дробилки, который дробильными...

Дробилка забойного конвейера

Загрузка...

Номер патента: 1454499

Опубликовано: 30.01.1989

Авторы: Дьяков, Снытин, Ким, Еремин, Терехова

МПК: B02C 21/00, B02C 13/08

Метки: дробилка, забойного, конвейера

...обадомкрата соединены шарнирно с основанием рамы 13 привода конвейера.Сверху барабан снабжен защитным ко- щжухом 14 и кронштейном 15, соединяющим корпуса поворотного редуктора ирычага, Для обеспечения надежностикрепления последних к редукторам привода конвейера шарнирные соединения 45снабжены крышкой 16 и стопорнымикольцами 1 7 и 18 .Дробилка работает следующим образом.При включении электродвигателя 10начинает работать редуктор 9, которыйприводит в движение тяговый органзабойного конвейера. Одновременнопосредством зубчатых колес 8 Редуктора 9 привода конвейера приводятсяво вращение зубчатые колеса 6 поворотного редуктора, а следовательно,барабан 4, Поступающие под рабочийорган негабариты дробятся на мелкие 9 2куски н свободно...

Дробильно-сепарационная установка

Загрузка...

Номер патента: 1454500

Опубликовано: 30.01.1989

Авторы: Дорошенко, Волынский

МПК: B02C 21/00

Метки: дробильно-сепарационная

...кюбель 14, а измельченные диэлектрики затворы 12, винтовой конвейер 13,кюбели 14 и 15 для металлосодержащих отходов, патрубок 16 с регулируемой заслонкой 17 и бункер-накопитель 18 измельченных диэлектриков.Новым в установке является последовательное размещение между мельницей4 и сепаратором 3 электростатического сепаратора 6 и воздушного классиФикатора 7. 1 з.п.ф-лы, 1 ил,подхватываются потоком воздуха, создаваемым вентилятором 11, В воздушном классификаторе и в результатерасширения воздуховода и падения 5 скорости потока происходит осаждение тяжелых частиц, содержащих металл с неотделенным диэлектриком.Эта фракция дробленных отходов накап.ливается в кибеле 15. В сепараторе8 происходит окончательная классифи. кация материала, Легкая...

Вибропитатель

Загрузка...

Номер патента: 1454501

Опубликовано: 30.01.1989

Автор: Ковалюх

МПК: B02C 23/00

Метки: вибропитатель

...виброворонки 2,прикреплен сзади к. шейке 4, Угол ко, нусности этой шейки не превышает 120. 25С трубой нижней виброворонки спомощью шарнира 7 с двумя полуосямисоединен опорный элемент в виде пря"моугольной рамы 8, имеющий подвес ввиде тяги 9 механизма 10 регулирования наклона лотка 11. Лоток снабженвиброприводом 12 и выполнен с отбортовкой 13. Между последней и рамой.8 зажата эластичная прокладка 14 типарезины, причем сжатие прокладки осуществляется с помощью пружин 15 истяжек 16, Внутренняя поверхностьлотка 11 может быть футерована листовой резиной или конвейерной лентои.В процессе работы вибропитателясыпучий материал из бункера 1 черезвиброворонки 2 загружается в лоток11, производительность вибротранспортирования которого регулируется...

Система автоматического контроля размера разгрузочной щели дробилки

Загрузка...

Номер патента: 1454502

Опубликовано: 30.01.1989

Авторы: Лебедева, Процуто, Воронов

МПК: B02C 25/00

Метки: размера, щели, разгрузочной, дробилки

...и - число одновременных определений параметров на интервалестационарности.Тем самым достигается повьппение экспрессности, так как отпадает необходимость в многократных ручных замерах размера щели, а необходимое для корректировки градуировочной зависимости число измерений щели получается путем интерполяции. Применение ее оправдано еще и тем, что для построения регрессии важно вьщеление тенденции изменения параметров. Параметр Й с большой вероятностью имеет тенденцию к увеличению, которое обнаруживается по двум крайним ручным замерам.Результаты определения параметров формируются в матрицу исходных дан-. ных, строки которой соответствуют номерам замеров, а столбцы - параметрам й, Я, О, НМатрица имеет вид ты линейной регрессии, а также...

Валковая машина для измельчения эластомерных материалов

Загрузка...

Номер патента: 1456221

Опубликовано: 07.02.1989

Авторы: Соловьев, Ремизов, Тигина, Дуросов, Бучнев, Хлюпин, Городецкий, Трофимов, Колобов, Кузнецова

МПК: B02C 4/02

Метки: эластомерных, валковая, измельчения

...части (в плоскости осей5 14 вращения валков) зазору 8 между валкаии.Иэ треугольника К 1 Е (фиг.5) имеем 56221деляется при решении треугольникаК 1, Е (фиг.5)1 ЕА5г, тогда При таком значении угласечениепрохода материала через зазор междувалками представляет собой квадрат , со стороной О . Учитывая, что значе 15ние 8 невелико, приходиМ к выводу, что при величине угла, определен ного по формуле (,7), производитель-. ность валковой машины должна резко снизиться, а при значениях 8 = (О, 1- 20 -.0,2)мм пропускная способность валковой машины стремится к нулю.Экспериментальные исследования,проведенные на лабораторной валковой машине с зазором между валками 8 = 25 = О, 1 мм и фрикцией 1 = 100, показали, что расстояние Я между стрелами в...

Вертикальная роликовая мельница

Загрузка...

Номер патента: 1456222

Опубликовано: 07.02.1989

Авторы: Ломанцов, Ивачев

МПК: B02C 15/14

Метки: вертикальная, роликовая, мельница

...от единичной производительности мельницы количествопомольных роликов может быть различным. С увеличением единичной производительности количество помольных роликов соответственно увеличиваетсяи может доходить до 12,Оптимальным решением упорно-радиального подшипникового узла 7 является, когда в качестве упорного (осевого) подшипника используется баббитовый подшипник скольжения, а в каче"стве радиального - роликовый сферический подшипник качения. Возможнык другие варианты исполнения с использованием подшипников скольженияи (или качения) и их различных сочетаний,Мельница работает следующим обра"зом.Вращение и крутящий момент отприводного электродвигателя 9 череззубчатый редуктор 10 передается натихоходный кривошипный вал 11, который,...

Устройство для отбора отработанных мелющих тел

Загрузка...

Номер патента: 1456223

Опубликовано: 07.02.1989

Авторы: Караманян, Балтян

МПК: B02C 17/20

Метки: отбора, тел, мелющих, отработанных

...Приэтом если ролик 11 еще не вошел всоприкосновении с прямолинейным участком 13 контактного элемента 12,приемный карман 6 под действиемпружины 10 и центробежной силы отжатот корпуса 1 и бронеплита 8 (ее торец) находится на уровне бронеплит2 футеровки, таким образом, препятствуя выбросу пыли из мельницы, Присоприкосновения ролика 11 с прямолинейным участком 13 контактного элемента 12 приемный карман 6 плавноначинает заходить в полость корпуса1, достигнув на вертикальной его осимаксимальной глубины, установленнойустройством 15. При этом отработанные мелющие тела попадают в приемныйкарман 6 под действием так называемого эффекта оборачиваемости шаровойзагрузки мельницы, который заключается в том, что для шаровых барабанных мельниц...

Дробилка

Загрузка...

Номер патента: 1456224

Опубликовано: 07.02.1989

Авторы: Бро, Шапарь, Левчук, Паршкин

МПК: B02C 23/00

Метки: дробилка

...с переменным зазором по отношению к нему. При этом наибольшая величина Ъэтого зазора может быть, например, выполнена в зоне наибольшего удаления вала 2 от обоймы 1, а наименьшая 2 , расположена всегда в диаметрально противоположном направлении. Конструкция дробилки предусматривает регулировку указанного зазора, по величине и местоположению минимального зазора смещением дробящих тел.Дробинка работает следующим образом.40Дробящие тела обоймы 1 и вал 2 посредством привода 4 приводятся во вращение в одном направлении, На вход вв камеру 3 дробления (в зону наибольшего удаления обоймы 1 от вала 2) подаются питателем куски породы и,перемещаясь совместно с вращаемыми телами 1 и 2 дробления, сжимаются их поверхностями при сужении камеры 3...

Способ автоматического управления колосниковым холодильником

Загрузка...

Номер патента: 1456225

Опубликовано: 07.02.1989

Авторы: Ерошкин, Бородай

МПК: B02C 25/00

Метки: колосниковым, холодильником

...на. примере, когда осущест вляют управляемую подачу воздуха впервые две камеры холодильника, Принеобходимости управлять подачей воздуха в третью и последующие камеры(если холодильник имеет более трехкамер), они должны быть оснащенысредствами контроля и регулированияаналогично второй камере. Аналогичнодолжна осуществляться и подача возду-.ха. При этом время запаздывания, определяемое блоком 7, должно быть индивидуальным сдя каждой: камеры,Система автоматического регулирования управления работает следующимобразом,В установившемся режиме управления на решетках холодильника сформирован слои клинкера, который обеспечивает работу регуляторов 4, 6 и 9в номинальном диапазоне, При этомвеличина расхода воздуха, подаваемогов.первую камеру,...

Экстремальный анализатор внутримельничного заполнения

Загрузка...

Номер патента: 1456226

Опубликовано: 07.02.1989

Автор: Ковалюх

МПК: B02C 25/00

Метки: экстремальный, внутримельничного, анализатор, заполнения

...бронефутеровки, количествои сортамент. мелющих тел, аспирационный режим и т.д. К внешним факторам :,относится: количество и физико.механические характеристики материала. Всеэти факторы, которые в совокупностиопределяют понятие "внутримельничноезаполнение , воздействуют на траекторию падения шаров на пяту, смещаяее вверх нли вниз по дуге на обечайке мельницы и соответствеино изменяязону максимального звучания, Дугаограничивает предельное значение эоныпадения шаров. В основу конструкцииэкстремального анализатора заложенкомпенсационный принцип поиска ислежения эа экстремумом акустического шума в плоскости поперечного сечения мельницы, определяемого двумя датчиками 6 и 7 шума. Эти датчики расположены один над другим вплоскости сечения так,...

Система контроля узлов вращения измельчителя-очистителя

Загрузка...

Номер патента: 1456227

Опубликовано: 07.02.1989

Авторы: Кравченко, Мостовик

МПК: B02C 25/00

Метки: узлов, измельчителя-очистителя, вращения

...13 контакт 1635 реле 9 замыкается. Промежуточное реле13 включается и своим контактом 12размыкает цепь питания магнитного пускателя 1), который отключает привод54 и очиститель прекращает свою работу.Установленные на молотильном барабане 2 и барабане очистителя диски 9датчиков 7 и 8 прекращают вращение,но реле 20 и 21 не отключаются, так 10как питание на реле 20 подается черезконтакт 26, диод 36, а на реле 21через контакт 26, диод 37, т.е. контакты 1724 28 реле 20 и контакты 18, 25, 29 реле 21 остаются разомкну .тымиеОдновременно через замкнутый кон- .такт 27 реле 19 подается питание насигнальный индикатор 39, который загорается и указывает. о выходе изстроя механизма 1 подачи.В дальнейшем оператор отключаетэлектрошкаф, устраняет...
