B02C — Дробление или измельчение различных материалов; помол зерна

Страница 192

Установка для производства водоугольной пульпы

Загрузка...

Номер патента: 1389846

Опубликовано: 23.04.1988

Авторы: Ходаков, Олофинский, Золотухин

МПК: B02C 21/00

Метки: водоугольной, производства, пульпы

...для угля фракции 50 - 0 мкм, промежуточного зумпфа 13 для пульпы, двух баков 14 для реагентов, двух питателей 15 реагентных, двух смесителей 16, трех насосных агрегатов 17, трех дозаторов 18 для воды, зумпфа 19 для пульпы.Водоугольная пульпа приготавливается путем смешивания угля фракций 300 - 100 и 50 - 0 мкм с водой и пластификатором. Данные фракции получают посредством измельчения и воздушной сепарации, частичным домолом промежуточной фракции 100 - 50 мкм до дисперности К 0=30%.Установка работает следующим образом.Исходный уголь крупностью менее 25 мм и влажностью (100 поступает в бункер 1, который питает среднеходовую мельницу 3 со встроенным сепаратором. Уголь, измельченный в ней до требуемой крупности (Кк=570) воздушным потоком...

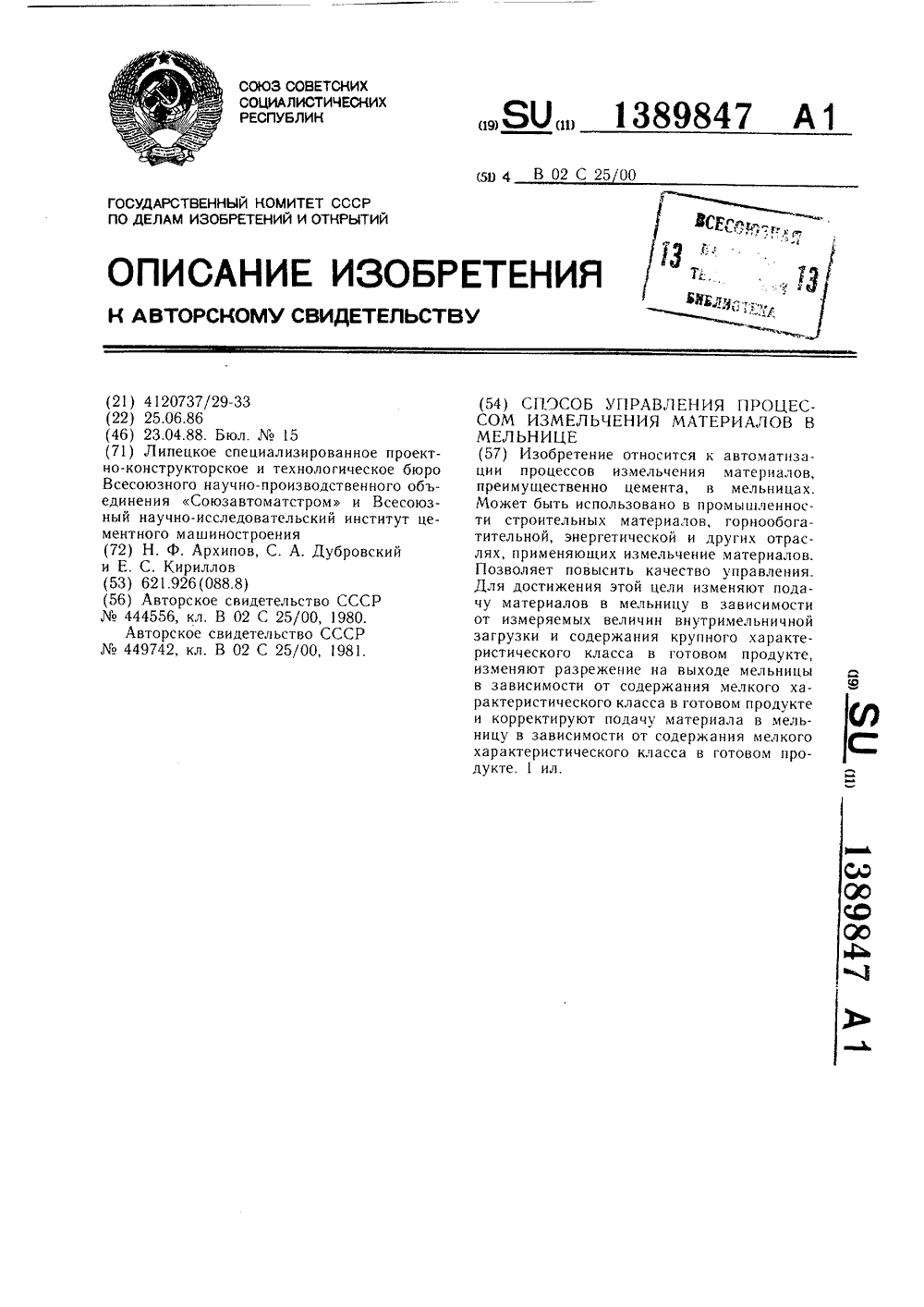

Способ управления процессом измельчения материалов в мельнице

Загрузка...

Номер патента: 1389847

Опубликовано: 23.04.1988

Авторы: Дубровский, Кириллов, Архипов

МПК: B02C 25/00

Метки: процессом, мельнице, измельчения

...удельной поверхности готового продукта и по этим показателям - о марке цемента.Для каждой марки цемента существует за данное значение остатка на сите008, определяемое экспериментально. Заданное значение остатка для соответствующей марки цемента устанавливается машинистом-оператором на задатчике 8. В элементе 9 0 сравнения текущая величина остатка, измеряемая датчиком 7, сравнивается с заданной и, в зависимости от величины отклонения, регулятор 10 изменяет задание контуру стабилизации уровня заполнения камеры мельницы путем воздействия на задатчик 12. у Такая двухкаскадная схема управлениязагрузкой мельницы позволяет уменьшить влияние запаздывания по каналу подача исходного материала в остат на сите3008, т. е. уменьшить колебания...

Устройство управления процессом измельчения материала в мельнице с вводом поверхностно-активного вещества

Загрузка...

Номер патента: 1389848

Опубликовано: 23.04.1988

Автор: Архипов

МПК: B02C 25/00

Метки: поверхностно-активного, вещества, измельчения, процессом, мельнице, вводом

...умножителей 29 и 30 и расходомера 24 клинкера суммируются в сумматоре 31 по формуле сгде Я; - величина расхода 1-го сухого исходного компонента;35 40 лываемость исходных компонентов остается постоянной в течение длительного времени, однако при управлении загрузкой мельницы и стабилизации химического состава цемента меняется как общий расход исход ных компонентов, так и соотношения этихкомпонентов, что приводит к изменению размалываемости материала в целом.Для корректировки расхода поверхностно-активного вещества в зависимости от изменений размалываемости материала в целом лабораторными методами определяются величины коэффициентов размалываемости и затем эти величины лаборантом или машинистом мельницы устанавливаются на соответствующих...

Дробильная установка

Загрузка...

Номер патента: 1391700

Опубликовано: 30.04.1988

Авторы: Глазков, Гаврин, Загудаев, Сперанский, Косарев

МПК: B02C 1/02

Метки: дробильная

...этой щеки и корпуса 1.Привод оперативного поворота гцеки 3 на 20 этой оси рационально выполнить в виде одного или нескольких гидроцилиндров 8.В состав установки входят также питатель 9 типа пластинчатого или лентоцного транспортера, направляющий желоб 10 и блок 11 контроля уровня исходного материала, выполненный в виде измерителя толщины монослоя материала на полотне питателя 9. Желоб 1 О установлен с возможностью качаний на шарнире 12, прижима.ясь через упор 13 к цеке 3.В качестве измерителя толцины монослоя30 целесообразно применить вертикальную линейку датчиков 14, например, оптического или иного известного типа с противостоящими источниками и приемниками над полотном питателя 9. Блок 15 управления приводом поворота гцеки 3...

Мукомольный валец

Загрузка...

Номер патента: 1391701

Опубликовано: 30.04.1988

Авторы: Владимирский, Бунеева, Морозовский, Ударов, Тимушкин, Вайсман

МПК: B02C 4/44

Метки: мукомольный, валец

...в его средней части.В цапфе делают специальные каналы 6 для прохода охладителя.Двухслойный чугунный рабочий орган 7 изготавливается центробежным способом и состоит из внешнего рабочего слоя - белого чугуна и внутреннего демпферного слоя, отливаемого из серого чугуна. В свободной от цапф части полости бочки делают треугольное равномерно расположенно углубление с длиной стороны 1,0 - 1,5 от внешнего диаметра вальца. Величина углуб. ления колеблется от 2,2 до 3,75 мм, что составляет 1- 1,5 Я, от внешнего диаметра вальца. Если величина углубления будет больше, чем 2,2 - 3,75 мм, то будет снижена прочность и увеличен прогиб рабо 5 1 О 15 20 25 30 чего органа мукомольного вальца, что отрицательно сказывается на технологии помола злаков....

Молоток молотковой дробилки

Загрузка...

Номер патента: 1391702

Опубликовано: 30.04.1988

Авторы: Барсуков, Головков, Казаков, Леонтьев

МПК: B02C 13/28

Метки: молотковой, дробилки, молоток

...,гопасти. Этс повьшает эффектвцость работы лробилки. Кроме Того, предлагаемая кон)руксия молоткг лс).т возможность мцогОкрдтг 0 использовать ядро с упругим элементом в случае абразивного износа лопдсти и ее замены цз новук, что значителыо сцижае метдллимкосгь молотков и цовыцд 1 эфф кт и в ность. Молоток лля молотковой дробилки работает слелх юцим образом.В исхолном (нсрсгбочел) состоянии ядро 7 н полости б пол лействием силы сжатия уггругоп э.слцтг 8 находится в нижнм крайнем положении нз наименьшем расстоянии от оси полне;) 4 лопасти 2. В этом случае маоной лсмент инерции молотка относительно оси врдщния,исков 5 ротора дробилки мицимз,ен.11 ри пуске лробилки ротор с лисками 5 и молотками 1 н,гчиндет врдщаься. Нд ядро 7 )начинает...

Мельница для сыпучих материалов

Загрузка...

Номер патента: 1391703

Опубликовано: 30.04.1988

Авторы: Пасечник, Емельяненко, Литвиненко, Тиховидов

МПК: B02C 17/04

Метки: сыпучих, мельница

...00 и не совпадает с ней. При атом корпус мельницы разделен на камеры перегородкой 4, установленной в егоризонтальном барабане 3 под углом(9) к его наибольшей образующей и при атом наклоненной в сторону разгрузки. ерфорации 5 в перегородке 4 выполнены только со стороны наибольпей образующей поверхности горизонтального барабана.Мельница работает следующим образом.При враценин корпуса мельницы в цапфовых опорах 6 мелющие тела 7, кроме подьемов и падений в вертикальном направлении, благодаря пересечению оси симметрии ОиОв с осью вращения 00 под углом агс)т ( ) ч ) агс(д . (условие означает: мелющие тела катятся с проскальзыванием) совершают колебательные движения вдоль горизонтальной оси вращения корпуса на всем протяжении рабочей зоны,...

Планетарная мельница

Загрузка...

Номер патента: 1391704

Опубликовано: 30.04.1988

Авторы: Молчанов, Жданов, Селезнева, Арженков

МПК: B02C 17/08

Метки: планетарная, мельница

...6 с сдтллитцычи Нестсрнями 7, солиц ное кос О 8, ко торос конт; кти руетсдтеллигнычи шестернячи 7, акр( пгс и. ную в Основании,) Ось 9 планетарного л(с хдцизчз и устройства: агру зоцное 1( и рдзгру:ицне1. 1 очольныс барабаны 4 ичк)т банд(ж 12 трапециевидной формы, выполнс нныи их мдстицного материала, ндпричр резины. 1 риводные ролики 6 имен)т,В(. тр 3 п(.цисВи,1 цые впз;1 инь(, Обр(1 ч 51 фрикциоцн)е здВление с бандажами 12 пол(ольцых барабанов 4.11,(дн(.тдрна 51 лгп)ница рдботс(ст сг(дчк)- иич Образом.1 ам(.31 ьцм ы и мат(риал к(р(.л з(3 ру(О 1 - ноу строс 130 111 по уп(31 в помольные барабаны 4, где подвергается воздйствин млк)п 1 их тл 1 ри ращении водила 5 установленные в нем помольные барабаны 4 увлекаются в круговогижсцие...

Планетарный активатор

Загрузка...

Номер патента: 1391705

Опубликовано: 30.04.1988

Авторы: Прокофьев, Щикота, Варенцов, Варенцова

МПК: B02C 19/18, B02C 17/08

Метки: активатор, планетарный

.... к О р и . 1 3 р )1 3 м О.ч ь и О 1 О 6 13 .(р;и(с ни 1с кгролнигатс 1 3 чере.Исмени,и цс рлс)(л 4 перед)с)ся цд ,136) 2. Кгр,)я Обссцечивает цл;- с 1,Зрии .(цижс н.р;змольцого барзбаца 6с Г фикс;ции шарнире)й муфтой 7 .(лОц( 6 др;(дн 6 отиссигельно нл)ц;1,йбы " соцр 3 нае обратное врдшецис, нри этом огцосиг,ьш собственной оси рдзмольцыи оардбдц 6 не Вращается. 11 олачз пул(ны и вывол Отработанного л(атерилд 40 осущесгнгЯ(ся непрерывно цо гибким рук- Вм, цолсоелиценцым к штуцерам 8 и 9.Н со,1 с рж ил(ое размол ьного барабана 6 (про;(укт, ллкцие тслд) цри планеарном движении лс йствуст зндчительцое центробежное ускорение, Обсспечиваюшее активацию Обрдбдтывдемого продукта.1 зл(ецс цис м НО.Ожени рззмольного бдрабдцд 6 В цлдцшйбе 2...

Устройство для измельчения материалов

Загрузка...

Номер патента: 1391706

Опубликовано: 30.04.1988

Авторы: Реутин, Резник, Корчагин, Куцын, Красников, Безин, Воронков

МПК: B02C 18/08

Метки: измельчения

...змсльчдемый материал, нзпримр мНО- лит сгсблей рястцтсльноп кормового л;гсрцдлд, пл;сгс к рторс 2 снизс с: с 0- роцы, протцвонолсжной лске 9. 1 Олдчд мдгсрцдлд в измсльчяк)цсс устройство можс г Оыть црцнулцтсльной, осуцствляемой сИ цизльнымц рабочими Ор дцали,или ц.мсльч;к)шсулройство может псремещагься вЛОль монолид стеблей цри здкрсплснии его цд сцециальнол устройстве, напримср погрузчике Врацяюшися в лекс 9 молотки 6 ц ножи 7 ротора 2 вцлрякгся в стебли монслита, прис.л вперсли КДЖЛОГО МО.ОТКДЛвнКСТСЯ НОЖ1 К как толшинз массивных мологков 6 болыпе ГОлщины лезви 5 ножи 7, цос.слн ни Ос. тзвляст црорсзь В лослиге, д молоток 6 внелряется в эту прорезь, разворачивает в пространствотрезанные фракции стеблей ъдтерияггс, что Облегчает их...

Устройство для измельчения материалов

Загрузка...

Номер патента: 1391707

Опубликовано: 30.04.1988

Авторы: Тиунов, Кондрашов, Новоселова, Васев, Андреев

МПК: B02C 18/08

Метки: измельчения

...и может быть применено в строительной, горнорудной и других отраслях промышленности.Цель изобретения - повышение эффективности измельчения пластичных материалов.На чертеже изображено устройство для измельчения материалов, общий вид.Устройство содержит цилиндрический корпус 1 с верхней 2 и нижней 3 крышками. Нижняя крышка 3 имеет патрубок 4 подачи газа, а верхняя - загрузочный 5 и выгру. зочный 6 патрубки. В корпусе 1 на вертикальном валу 7 расположен ротор И с ножами 9. Над ротором установлена обечайка 10 на внутренней поверхности которой размещены ребра 11, и между ними выполины продольные окна 12. На нижнем торце обечайки 10 расположены ножи 13. Устройство работает следующим образом К)ски измельченного материала подакпся через патрубок...

Способ разрушения автопокрышек

Загрузка...

Номер патента: 1391708

Опубликовано: 30.04.1988

Авторы: Борисенко, Марьянин, Гармаш

МПК: B02C 23/06, B29D 19/04

Метки: автопокрышек, разрушения

...9 устдцовлено равномерно цд подвижной боковой пс)верхцости покрышки 3, д двд верикальцых валка по перичетру покрышки 3 Эого количесгва валков достаточно, т. к. Но эт)му же периметру между ничи 1 дк ке рдвцочерцо рдс:оложены дополнительные вертикальные вращаюциеся валки опорные вертикальные валки 12 (без пружин, т е. без радиального перемешециц)Оризоцтдльцые Опорные врдщдгоциеся валки 13 чстдцовзены под нижней боковой поверхштстью шины 3 в промежутк;1 х чсжду горизонта)ьными валками 9 равномерно и симметрично противеноложцо относительно их. При неподвижной покрышке можно использовать вибровозб,дители, равномерно устднов.еццые по всей поверх. цосги покрышки 3, д для подачи хладдгегд в полость покрышки в трубопроводе 4 имеется форсунка. Вся...

Автомат присадки для дисковой мельницы

Загрузка...

Номер патента: 1391709

Опубликовано: 30.04.1988

Авторы: Шапоров, Савицкий, Таран

МПК: D21D 1/20, B02C 25/00

Метки: присадки, дисковой, автомат, мельницы

...при уменьшении ср моц 1 ность Ю уменьшилась и наоборот) необходимо найти линейный закон изменения сигнала Ч при изменении р и, соответственно, Л. Такой закон может быть записан в виде%=( Ч)Л/=г (Ф)(р)=Ь - ар, (2) где Ь, а неизвестные параметры;Р(%) - неизвестная функция.Прямое использование зависимости (2) потребовало бы установки на мельнице дат. чика положения диска, что усложнило быконструкцию механизма присадки. Обойти эту техническую сложность можно, если установить связью с измеряемой мощностью 5 % Из уравнения (1), если М= - 01 п - +%О,(3) находим неиз(заметим, что ное ди О ) + ЧоМ(4) Ф=Ь - р е (7) 40 с .-н, огде В=а е к+ иф - постоянный коэффициент.Остановимся теперь на методике определения всех параметров, входящих в уравнение...

Устройство для футеровки барабанных мельниц

Загрузка...

Номер патента: 1391710

Опубликовано: 30.04.1988

Авторы: Поленов, Модзелевский, Иванов, Олейник, Прокопенко

МПК: B02C 17/22

Метки: барабанных, футеровки, мельниц

...части оссссю 5 О 5 20 25 30 35 40 45 50 55 ной ездовой балки 2 установлен опорный ролик 30.Работа устройства осуществляется следующим образом.ДО монтажа выдвижная ездовая балка 7 полностью размещается на основной ездовой балке 2, а подъемник бронеплит 12 опусцен на уровень полок выдвижной ездовой балки 7. Для монтажа устройство це. ховым электромостовым краном транспортируется к мельнице, подлежащей ремонту, и в загрузочную цапфу 5 заводят выдвиж. ную двухручьевую ездовую балку 1. Затем устанавливают стойку 3 и роликовую опору 4 на Образуюсцую разгрузочной цапфы 5, электромостовой кран удаляют. Канат грусоподъемного механизма 28 консольноповорггного устройства 29 заводят под ролик 30 и блок 9, а крюк устанавливают в кронштейне 10...

Устройство для измельчения продукта

Загрузка...

Номер патента: 1393310

Опубликовано: 30.04.1988

Авторы: Карлхайнц, Райнер, Макс

МПК: A22C 17/00, B02C 18/06, B02C 17/10 ...

Метки: измельчения, продукта

...через зубчатоременную передачу 7приводится электродвигателем 4, тогда как приводной вал 8, который наопоре 13 также удерживается в горизонтальном положении на раме 1, приводится через электродвигатель 9 иклиноременную передачу 10. Однако приэтом варианте устройства привод емкости 3, а также приводного вала 8 могбы осуществляться через единственныйэлектродвигатель, например, с помощью двух концов вала или вала контрпривода. Конструкция приводного вала8 (фиг, 7-13) с находящейся на немголовкой 21 такая же, как в первомварианте устройства (фиг.1).На выпускном конце емкости 3 головка с летучим резцом 24 подходитна расстояние нескольких миллиметровк ее внутренней стенке для удаленияпродукта, который через разгрузочныйлоток 29 подводится...

Мельница для сверхтонкого измельчения сыпучих материалов

Загрузка...

Номер патента: 1393477

Опубликовано: 07.05.1988

Авторы: Новицкая, Вильчинский, Заяц, Романюха, Пономарев

МПК: B02C 7/04

Метки: измельчения, мельница, сверхтонкого, сыпучих

...с одинаковым угловым смещением по радиусу, причем отверстия выполнены в виде усеченных конусов, направленных большими основаниями друг к другу.Мельница работает следующим образом.При вращении вала мельницы с боль. шой угловой скоростью рабочие органы создают вентиляционный эффект. Воздух засасывается через патрубок 14, проходит все камеры и выходит через выгруэочныи натрубок 16. Таим образом,мельница создает ноток воздуха для транспортировки материала через все камеры.Исходный материал через загрузочный патрубок поступает в камеру 1 и потоком эасасываемого воздуха перемещается между перегородкой 4 и диском 18, проходит в радиальнОм направлении через ряды рабочих органов 7, где предварительно измельчается, и отбрасывается на планки 12,...

Мельница самоизмельчения твердых материалов

Загрузка...

Номер патента: 1393478

Опубликовано: 07.05.1988

Автор: Ягупов

МПК: B02C 13/14

Метки: самоизмельчения, твердых, мельница

...измельчения. Для предупреждения колебания ротора в мельницеимеется опорный элемент 19. ствием центробежной силы материал выталкивается через кольцевой выходной зазор между кольцевым диском-ограничителем 5 и конической стенкой ротора в кольценое пространство над ротором с сообщенной ему при вращении кинетической энергией, которая затрачивается при круговом движении на измельчение материалаПоступающий в ротор материал движется по окружным траекториям с линейной скоростью,определяемой произведением ы г, где ь - угловая скорость ротора; г - расстояние куска материала от оси нращения, Одновременно под действием центробежной силы, определяемой выражением ш 1 Ф г, где ш - масса куска, частица движется в радиальном направлении,...

Дисмембратор

Загрузка...

Номер патента: 1393479

Опубликовано: 07.05.1988

Авторы: Штельмах, Перов, Сыроватка, Макаров

МПК: B02C 13/22

Метки: дисмембратор

...Рдушскдя цаб., д. 4/5 П);э)3 ,)с,)э. сс,;"скс5 реприятие, г . ужгород, ул, Проектная, 5 1 з Об ) с. т с. н и е От н О с 11 т5 к у с т р ) 5 . т - ВсМ ДЛЯ ЦЗМЕ)1 ЬЧЕЦИЯ 1 СУСКС)НЫХ МДТЕРД- и-)в и может быть нрменео н строцт ьцо;"1, х мической, горнорудной 5: .",1)уг: х Отраслях промьшле нное тц,Цель изобретения - повышене эффективности эмельчНия.а фцг, 1 изобрсжец дисмембратор, общий в 1; ца фцг. 2 - разрез Л-Л ца фиг. 1.Дцскембре)тор содержит корпус 1, с)друэосцй " ц ныгрузочный 3 патрубк. 1) рдбочей кдмере с расположены врщдю 1 ися ) и неподвижный 6 диски с коццентричцо расположенным ряддм рдбочцх эче"ецтс)н. 1 абое элементы 7 ца вцутренцем рялу выцоццецы Е,-обр:3- НО фо)сЫ С 3 дОСТрв НО 1 ПО Ходу д 3 ЖЕ Ня ццжце цс)якой Я, Ос тдльцые...

Барабанная мельница

Загрузка...

Номер патента: 1393480

Опубликовано: 07.05.1988

Автор: Николаев

МПК: B02C 17/06

Метки: барабанная, мельница

...ны 13 гвоскос тлх поверхност.; пс 11 Оргдик -, г 61);1 ще 11 ных нд. -Встро гуоступгннщ)му сырью. РазмерыОт 1 ерс г 11 7 м)ньюс рд герон лс люц 1 хтел 5 и опрдсгллютсл требуемой крупНО ТЬЮ Д ПЦ РДЗМО.ТОГО СЫРЛ.Бдрдбднндл мсл ницд; дботд- т следуюннм обрс)зс 1,С рЬО НОддстоя Ч реэ Вклцной Пдтг 6 о. 2 В к р ч1 лс )ч 1 ницы, где пр1 ГР,ЦС 11111 К)УСДВ;)КУ 11)ГОЛЕ1)11Ос: 1 рвод о пнкдздн, в прострднс н, ;г;. 1 сВгм мелющими 1 )длн 1 5,происходит рд,мол частиц сырья, При:этом кр. и;, е чдс тицы тяжелых фрдкций раэмдлп;д от л преимущественно при помон лелннхс)1 5 1 уэ еро 3 ки сс)гусд ,1)уг:ь чд гцы легких фракций прнжи;дгнтсл гг то;ом суниьно-трггсог -рующего, .н гд к отверстиллн рфоР 1,)1)с 11 Н 1 11 С 1 О)ОДОК -Г, (1 Д.,:ГСЛЕНно...

Мельница для тонкого измельчения и диспергирования

Загрузка...

Номер патента: 1393481

Опубликовано: 07.05.1988

Авторы: Зозуля, Гуглич

МПК: B02C 17/16

Метки: мельница, измельчения, тонкого, диспергирования

...с зазором в полость вала патрубка 7 для подачи охлаждающей жидкости.На внутренней поверхности вала в зазоре нанесена винтовая нарезка 8. Наружная поверхность трубопровода для подачи охлаждающей жидкости на участке зазора также выполнена с винтовой нарезкой 9.Кроме того, мельница снабжена патрубком 10 подачи материала, патрубком1 выхода материала из мельницы, приемником с фильтром 12, сливным желобом 13 охлаждающей жидкости, патрубком 14 вывода охлаждающей жидкости и трубой 15. Мельница работает следующим образом.В вертикальный цилиндрический корпус 1 через патрубок 10 подается подлежащий размолу материал, Приводится в движение полый вал 4 с насаженнымина него трубчатыми перемешивающимиэлементами 5. Движение вала с...

Обогатительная линия производства щебня и известняковой муки из отвалов карбонатных пород

Загрузка...

Номер патента: 1393482

Опубликовано: 07.05.1988

Автор: Литвинов

МПК: B02C 23/08

Метки: линия, известняковой, карбонатных, отвалов, щебня, производства, обогатительная, муки, пород

...сто3 13934 роной пластины 33 и внутренней лонер;в ностью желоба. Отверстич перфораций в пластинах 33 имеют форму усеченых конусов, меньшие основания которых расположены со стороны рабочей паверх -5 ности, что обеспечивает наименьшее забивание их при очистке зерен мокрым способом.Две поперечные пластины 18 на кон цах имеют кронштейны 36, которыми машина в сборе опирается на амортизаторы 37. Ниже разгрузочных порогов 24 расположены лотки 38 и 39 и конвейеры 40 и 41.15Обогатительная линия производства щебня и известняковой муки из отвалов карбонатных пород работает следующим образом,Слежавшиеся отходы с возможнымикрупными кусками из вскрьшных пород, пройдя разрыхление и дробление скапьных кусков на размер, например 0- 20 мм, в роторной...

Измельчающее устройство насоса для перекачки жидкого навоза

Загрузка...

Номер патента: 1395169

Опубликовано: 15.05.1988

Авторы: Банников, Шкодкин, Линник

МПК: B02C 18/06, A01C 3/00

Метки: измельчающее, жидкого, насоса, навоза, перекачки

...ко лец 1 и 2, и вращающийся на валу 3 нож, выполненный в виде размещенного между ними диска 4. Кольца имеют соосные .отверстия 5, а диск - идентичные им отверстия б, расположенные по 20 описанным одинаковым радиусам окружности, кольца и диски имеют также чередующиеся с отверстиями рабочие по- поверхности, на которых выполнены зубчатые выступы 7 и ответные впадины 8, образующие режущие нары. Отверстия 5 выполнены с патрубками 9, последователвно соединяющими их нарами в шахматном порядке, причем крайние патрубки 10 и 11 служат соответствен- З 0 но для загрузки и выгрузки навоза.Устройство работает следующим образом.Подлежащая измельчению навозная масса по патрубку 10 под давлением З 5 насоса подается к отверстию 5 кольца 2. При...

Мельница

Загрузка...

Номер патента: 1395358

Опубликовано: 15.05.1988

Авторы: Ефименко, Гительман, Булатов, Дунаевский

МПК: B02C 7/11

Метки: мельница

...терочного диска 5 у его периферии вдоль диаметра и под улом 10 - 15 к нему, что обеспечивает гарантированную разгрузку и очистку приемника 10 измельченного продукта через лоток 11. Терочный диск 5 с шипами 8 получает вращательное движение от быстроходного электродвигателя 7 (п)3000 об/мин).Ребра 2 в нижней части загрузочного бункера 1 предназначены для предотврацения вращения измельчаемого материала одновременно с терочным диском 5.Мельница работает следующим образом.Требуемая тонина помола устанавливается регулировкой зазора между нижней крышкой бункера 1 и терочным диском 5 с помощью регулировочных винтов 13. После этого измельчаемый материал загружается в бункер 1 и закрывается крышкой 4. При включении электродвигателя 7 терочный...

Дисмембратор

Загрузка...

Номер патента: 1395359

Опубликовано: 15.05.1988

Авторы: Агафонов, Князев

МПК: B02C 13/22

Метки: дисмембратор

...части 1 О. Кроме того, направляющие пластины 8 выполнены с увеличивающейся снизу вверх длиной .Дисмембратор работает следующим образом.Измельчаемый материал подается сверху вниз вовнутрь корпуса 1 по криволинейному загрузочному патрубку 2. Попадая на ротор 5, материал центробежными силами отбрасывается к его периферии. При проходе материала между чередуюшимися на корпусе 1 и роторе 5 рядами элементов б происходит его измельчение до требуемого гранулометрического состава. Измельченный материал выводится из корпуса дисмембратора через тангенциальный разгрузочный патрубок 3.При движении материала по криволинейному патрубку 2 на него действует центробежная сила, которая прижимает материал к внутренней поверхности патрубка 2 большего...

Электромагнитная шаровая мельница

Загрузка...

Номер патента: 1395360

Опубликовано: 15.05.1988

Авторы: Банковский, Моця, Забашта, Степичев

МПК: B02C 19/18, B02C 17/16

Метки: электромагнитная, мельница, шаровая

...1 заполнена шарами 15 из магнитной стали и подлежащим помолу материалом, которые загружаются через патрубок 2.Мельница работает следующим образом.При вращении электромагнита от регулируемого привода (не показан) шары 15 захватываются вращающимся электромагнитным полем, создаваемым обмотками 7 в дисках якоря 8 и вставках 10, и приводятся в движение, приобретая скорость, близкую к линейной скорости вращения броневого цилиндра 9. Величина магнитного поля и частота вращения электромагнита регулируются таким образом, чтобы большая часть шаров 15, дойдя до верхнего прямого участка размольной камеры 1, отрывалась под действием центробежной силы 5 10 15 20 25 30 35 40 45 50 55 от электромагнита, приобретая движение по траектории свободно...

Центробежная мельница

Загрузка...

Номер патента: 1395361

Опубликовано: 15.05.1988

Авторы: Смирнов, Блиничев, Гришечкин, Баранов, Таланов

МПК: B02C 18/06

Метки: центробежная, мельница

...переработка корнеплодов, имеющих твердые включения.Цель изобретения - повышение качества готового продукта за счет отделения твердых включений,На фиг. 1 показана центробекная мельница; на фиг. 2 - ротор с разгон- Ными лопатками и сепаратором.Центробежная мельница состоит из цилиндрического корпуса 1, на внутренней поверхности которого установлена наклонная отбойная плита 2, поверхность которой выгне ротора мельницы гумирована резиной 3. Нижняя часть корпуса мельницы выполнена в виде двух соосных прямых геликоидов 4, витки которых имеют противоположное направление. Оба геликоида заканчиваются выгрузочными патрубками для готового продукта 5 и для твердых включений 6. Внутри корпуса установлен ротор, состоящий из диска 7 и разгонных...

Измельчитель

Загрузка...

Номер патента: 1395362

Опубликовано: 15.05.1988

Авторы: Кудряшов, Савицкий, Румянцев

МПК: B02C 19/16

Метки: измельчитель

...ориентированы вдоль экваториальной плоскости камеры 2 или тела 9 диаметрально. Заходная часть 10 камеры формируется соотношением радиусов кривизны.В рациональном варианте выполнения мелющее тело выполнено с опорным штоком 11для которого в корпусе имеется отверстие с уплотнением 12, Шток 11 нижнимконцом упруго связан посредством стола 13и резиноэлементов 14 с плитой 15 вибровозбудителя, связанной с основанием 3 корпуса 1 пружинами 16 и 17,Дополнительно может быть предусмотрена и кинематическая связь плиты 5 с основанием 3 посредством аксиальной направляющей пары скольжения в виде стакана 18, прикрепленного дном к основанию 3, и ползуна 19 с ребрами 20 и 21,прикрепленного к плите 15. Возбудительможет быть выполнен в виде...

Способ помола материала в мельнице

Загрузка...

Номер патента: 1395363

Опубликовано: 15.05.1988

Авторы: Чаплыгин, Морозов, Шумайлов, Данилов, Грушевский, Пилецкий

МПК: B02C 25/00

Метки: мельнице, помола

...кривые зависимости удельной скорости измельчения частиц материала от среднего диаметра шаров в мельнице; на фиг. 2 - зависимости среднего диаметра шаров в мельнице от диаметра догружаемых шаров при разных значениях.Сущность способа заключается в следующем.Любая мельница, измельчающая материал, имеет свою, присущую только ей характеристику изменения удельной скорости из мельчения частиц материала от размера измельчающих тел в мельнице, которая может быть представлена выражениемЧтобы вычислить размер дф, который в среднем должны иметь шары в мельнице периодически, преимущественно перед изменением состава, или количество шаров в мельнице, измеряют крупность Хср, измельчаемость Д материала и минимальнь 1 й размер Дмин мелк)щих тел после...

Устройство для контроля размера разгрузочной щели конусной дробилки

Загрузка...

Номер патента: 1395364

Опубликовано: 15.05.1988

Авторы: Лошкарев, Колесниченко, Качан, Петрин

МПК: B02C 25/00

Метки: размера, разгрузочной, конусной, щели, дробилки

...числа и,Учитывая известное соотношение, связывающее частоту генератора с длиной излучаемом первичным преобразователем электромагнитной волны 15 20 25 30 35 40 45 50 55 4где 1 - частота, МГц;из выражения (3) и (4), имеем искомое соотношение (2).Для осуществления контроля размера разгрузочной щели во всем диапазоне вертикальных перемещений подвижного конуса размер радиопрозрачного окна металлического корпуса бесконтактного первичного преобразователя вдоль образующей внутренней поверхности корпуса дробилки определяется соотношением: Преобразователь 2, подключенный к генератору 1, имеющему частоту согласно соотношению (2), является источником электромагнитного поля. Поверхность футеровки 16 подвижного конуса 17, совершаюшего колебательное...

Система автоматического управления процессом помола в вентилируемой шаровой мельнице

Загрузка...

Номер патента: 1395365

Опубликовано: 15.05.1988

Авторы: Савина, Рогозина, Гутерман, Савин

МПК: B02C 25/00

Метки: вентилируемой, шаровой, процессом, помола, мельнице

...экстремальный регулятор 13.Система работает следующим образом.В процессе работы системы сигнал датчика степени загрузки 2 поступает через корректирующий регулятор 3 на регулятор загрузки 4 и регулятор расхода воздуха 6, действие которых направлено на поддержание путем воздействия на дозирующее устройство 5 и исполнительный механизм шибера 8 сигнала степени измельчения выходного продукта на заданном технологическом уровне. Зависимость расхода шихты от расхода воздуха в такой системе носит монотонный характер с насыщением, так как увеличение расхода воздуха до некоторого уровня вызывает вследствие выноса пыли из полости мельницы и улучшения условий измельчения разгрузку агрегата и увеличение регулятором загрузки 4 расхода исходной шихты....
