B02C — Дробление или измельчение различных материалов; помол зерна
Межкамерная перегородка трубной мельницы
Номер патента: 1232281
Опубликовано: 23.05.1986
Авторы: Богомолов, Головин, Игнатов, Клюев, Паниченко, Самойленко, Ткаченко, Янкелевич
МПК: B02C 17/18
Метки: межкамерная, мельницы, перегородка, трубной
...воздухом. При этом оптимальныйугол смещения входной и разгрузочнойрешеток определен эмпирическим путемс учетом эксплуатации различных типо размеров сырьевых и цементных мельниц.Достоинство перегородки заключаетсяеще и в том, что между входной и разгрузочной решетками установлено сор тирующее устройство в виде перфорированных взаимно перпендикулярныхлифтеров веерообразного профиля, чтопозволяет в значительной мере усилитьклассифицирующую способность межка 30 мерной перегородки путем интенсивногопересыпания и аспирации тонкодиспере"ного размалываемого материала. К тому,же такое рациональное взаимно перпен-.дикулярное расположение лифтеров веерообразного профиля гарантирует 35отражение большому подпору материалау перегородки и...
Периферийный привод барабанной мельницы
Номер патента: 1232282
Опубликовано: 23.05.1986
МПК: B02C 17/24
Метки: барабанной, мельницы, периферийный, привод
...энергетических затрат путем снижения установочной мощности двигателя.На чертеже схематично показан периферийный привод барабанной мельни О цывПривод содержит двигатель 1, выходной вал .2 которого посредством сцепной гидромуфты 3 и подвенцовой шестерни 4 входит в зацепление с при водным зубчатым венцом 5, закрепленным на барабане 6 мельницы, а также блок управления гидромуфтой.В состав блока управления входят, аккумулирующая емкость 7, насосы 8 и 20 клапаны 9, регулирующие подачу гидро- жидкости 82 2Привод дополнительно снабжен инерционным двигателем, маховик 10 которого через редуктор 11 и дополнитель- ную гидромуфту 12, связанную с блоком управления, соединен с выходным взлом 2 привода 1. Перед запуском мельницы с помощью двигателя 1,...
Способ управления двухстадийным циклом мокрого измельчения
Номер патента: 1232283
Опубликовано: 23.05.1986
Авторы: Бабенко, Бойко, Колотилин, Шумило
МПК: B02C 25/00
Метки: двухстадийным, измельчения, мокрого, циклом
...осуществляетсяФизико-механических свойств исходной. регулятором 2 путем подачи на блокруды, не внося дополнительных возму- . 4 управления двигателем 5 приводащений в технологический йроцесс. 5 питателя управляющего сигнала в заНа чертеже Приведена блок-ехема виспмости от рассогласования на егоустройства, реализующего способ уп- входе. сигналов от задатчика 3 расхорайлеиия двухстадийным циклом мокро- да руды и датчика 1 текущего расхого измельчения. да руды. Сигнал, корректирующий заданное значение расхода руды, постустро ство содержит датчик 1 те- пает на вход задатчика 3 с выхода,кущего значения расхода руды, регулятор 2в - регулятора 7 в зависимости от раслятор расхода руды, задатчик 3согласования на его выходе сигналоврасхода руды,...
Способ определения начала перегруза шаровой вентилируемой мельницы замкнутого цикла
Номер патента: 1232284
Опубликовано: 23.05.1986
Автор: Шулакова
МПК: B02C 25/00
Метки: вентилируемой, замкнутого, мельницы, начала, перегруза, цикла, шаровой
...мельницы, так как если вероятности ошибки при определении начала перегруза по каждому па раметру в отдельности составляют Р Р, Р соответственно, то вероятность 1 1Изобретение относится к управлению процессами измельчения в шаровых барабанах вентилируемых мельницах, работающих в замкнутом цикле с воздушно-проходными сепараторами, и может быть использовано в черной металлургии, цементной промышленности и теплоэнергетике. Р=Р, хР, хРз,т.е. меньше, нежели в каждом йредйдущем случае (так как Р;1). Поэтому,если о начале перегруза судить помоменту совпадения положительных значений приращений циркулирующейнагрузки и сопротивления мельницы ипри наличии экстремальных значенийсигнала сопротивления мельницы, тоэто существенно повышает...
Система автоматического регулирования теплового режима шаровой вентилируемой мельницы
Номер патента: 1232285
Опубликовано: 23.05.1986
Автор: Шулакова
МПК: B02C 25/00
Метки: вентилируемой, мельницы, режима, теплового, шаровой
...1 О и 11 температуры складываются на элементе1.3 сравнения, а из суммы здесь вычитается сигнал датчика 12 температуры, чем обеспечивается независи, мость сигнала на выходе элемента сравнения от температуры сырья и сушильного агента перед мельницей. Величина сигнала на выходе элемента 13 сравнения определяется теперь0 15 температуры. С целью уменьшения пределов изменения расходов рециркуляции и холодного воздуха сигнал . с выхода элемента 13 сравнения поступает на входы регуляторов 16 я 17 через масштабный блок, где умень" 20 шается в несколько раз (обычно достаточно уменьшение в 4-5 раз). На входе регулятора 16 рециркуляции воздуха сигнал, поступающий с выхода масштабного блока, вычитается 25из сигнала эадатчика 19, а на входе...
Способ переработки карбонатных горных пород
Номер патента: 1232804
Опубликовано: 23.05.1986
Авторы: Андрющенко, Иванов, Тихомиров
МПК: B02C 23/08, E21C 41/12
Метки: горных, карбонатных, переработки, пород
...на штрек, например, скребконым конвейером транспортирование материала поштреку и квершлагу к околоствольному двору, например, ленточным конвейером, грохочение материала в околоствольном дворе с выделением мелких классов (менее 10 мм). Крупныеклассы выдаются на поверхность например, скиповым подъемом, а мелкиеклассы по наклонной выработке направляются в зумпф шахтного водоотлива(последний играет роль смесительнойкамеры и пульпоприготовительногоустройства). В зумпф подается с поверхности диоксид углерода, получаемый в результате обжига карбонатного материала. Вода с раствореннымв ней диоксидом углерода смешивается в зумпфе с пульпой, которая выдается на поверхность эрляфтным подьемом, при этом карбонатный материалрастворяется, так...
Центробежная мельница
Номер патента: 1235524
Опубликовано: 07.06.1986
Авторы: Блиничев, Бобков, Дмитриевский, Клочков
МПК: B02C 13/14
Метки: мельница, центробежная
...и разгрчзочный 2 патрубки, ци 0ический корпус 3 с концентрическими кольцевыми вставками 4, внутр р расположожен ступенчатый дисковый ротор 5 с билами 6, снабженный кольцевыми пере- точными порогами 7 конической формы. На внутренней стороне корпус кольцеы вставках имеются отбойники 8. Мельница работает следующим образом.Исходный материал через загрузочный патрубок 1 поступает внутрь корпуса 3, где подвергается измельчению на первой ступени бил а ми вра щающегося ротора 5. ,Затем частицы материала воздушным потоком выносятся на следуюгцую ступень, где и и помощи переточного порога 7 равнопри перно распределяются по ступе , рпени и направляются в ее верхнюю зону. Д,. Далее материал обрабатывается на второй ступени, измельчаясь до более...
Устройство для измельчения
Номер патента: 1235525
Опубликовано: 07.06.1986
Авторы: Агапушкин, Рекуданов, Стрелков
МПК: B02C 13/26
Метки: измельчения
...ширине полотна нижнего транспортера 4. Ножи 9 с серповидными режущими кромками и ножи 1 О с прямо угольными режущими кромками установлены чередующимися рядами в плане в шахматном порядке на верхнем транспортере 5. ,Между нижним транспортером 4 и ножевым барабаном 2 установлена ванна 11 с жидкой средой и приспособлением 12 ворошения и подачи пленки в ножевой барабан 2, состоящим из перфорированного поддона 13 и кривошипцого механизма 14. Кривошипы 14 приводятся в движение от звездочки 15, соединенной цепью б с приводом транспорте ра 4. Поддон 13 выполнен с продольными углублениями 17.Устройство работает следуюцим образом.Измельчаемый материал в кипах или навалом загружается на нижний транспортер 4. Г-образные ножи 7 внедряются снизу в...
Шаровая мельница
Номер патента: 1235526
Опубликовано: 07.06.1986
Авторы: Гвоздик, Губин, Ткач, Чантурия
МПК: B02C 17/18, B02C 19/18
...электроды 4 имент футеровку 5 в виде сгггки из диэлсктригескОгт м)гтс риала с Отверстями 6, диаметэ которых меьпгс диаметра мелюиго тсла 13. акая футеровка 5, устра;яя снос",1 ственый контакт мслюгцих тел 13 с кольцевыми электродами 4, исключает замыкание электрической цепи мсжду электродами 4 и 2, в мельнице через мелющие тела 13, что способствует повышению эффективности процесса измельчения.Размер отверстий 6 в футсровкс 5 коль.лектродов определяется по формуле 11:+ 0,374,5 дс 5 площадь контактарабочим электродо2мельницы, м",площадь контактарабочим электродомницы, м;степень заполнениялами объема мельстепени заполненияобъема барабана 1,контакта мелющихктродом в предлагчем в известной мприводит к значите мелющих телм предлагасмо...
Футеровка барабанной мельницы
Номер патента: 1235527
Опубликовано: 07.06.1986
Авторы: Крутоголов, Настоящий, Семенюк, Тарасенко, Титиевский, Чижик
МПК: B02C 17/22
Метки: барабанной, мельницы, футеровка
...3 вклалыш 5 из капиллярно-пористой резины занимает 1/3 - 1/4 толщины плитыи в сечении (фиг. 2) близок к трапецеилальной рабочей поверхности 3 плиты 1, т. е. форма сечения вкладыша 5 может быть овальной либо трапецеилальной лля более эффективного восприятия экстремальных нагрузок при леформации от воздействия шаров и рулы. Углубления 4 выполнены по рабочей поверхности 3 плиты 1 со смещениями таким образом, чтобы уларные нагрузки передавались на резину только через заклиненные шары, при этом расстояние между центрами соседних углублений составляет 60 - 80 мм, т. е. 1,5 - 2 суммы их ралиусов. При этом по краям рабочей поверхности 3 плит 1 выполнены углубления лиаметром 40 мм, т. е. меньшего радиуса, чем и середине рабочей...
Бронефутеровка трубной мельницы
Номер патента: 1235528
Опубликовано: 07.06.1986
Автор: Монтвила
МПК: B02C 17/22
Метки: бронефутеровка, мельницы, трубной
...части корпуса мельницы 2. Элементы 1 в торце имеют конусный срез, и в торце поверхность конусного среза защемляется составными элементами 3 и 4 цилиндрического бан 15 дажа 5. Элементы 3 и 4 цилиндрического бандажа 5 к корпусу мельницы 2 крепятся болтами 6.Составные элементы 3 и 4 цилиндрического бандажа 5 имеют трапециевидное сечение и выполнены разновеликими по ширине и 20 смонтированы, попеременно чередуясь, по окружности мельницы.Элементы 3 имеют меньшую ширину, их ширина а составляет 0,7 - 0,95 величины ширины О элементов 4. Разница ширины элементов 3 и 4 выполнена из условия исключения 25 передвижения элементов 1 по окружности мельницы 2 при защемлении торцов элементов 1. Ширина а элемента 3 со стороны внутренней поверхности...
Устройство для активации цементных растворов
Номер патента: 1235529
Опубликовано: 07.06.1986
Автор: Мельников
МПК: B02C 19/18, B28C 5/46
Метки: активации, растворов, цементных
...установленный по его оси изолированный проводник 2 и источник электрического и магнитного полей в виде вторичных обмоток 3 и 4 трансформатора 5, из которых обмотка 3 подключена к одному из концов проводника 2 и трубопроводу 1, а обмотка 4 - к концам проводника 2.При работе устройства через трубопровод 1 пропускают цементный раствор. Трансформатор 5 подключа 1 от к сети, в результате по проводнику 2 проходит электрический ток, а цементный раствор оказывается в зоне действия магнитного поля Н. Направлен вектор Й г 1 о концентрическим окружностям (фиг. 2).При подаче электрического напряжения между трубопроводом 1 и проводником 2 в растворе на ионы электролитов и ионных кристаллов воздействует вектор электрического поля Е. При этом...
Самоходный дробильный агрегат
Номер патента: 1235530
Опубликовано: 07.06.1986
Авторы: Казаков, Кузнецов, Шварц
МПК: B02C 21/02
Метки: агрегат, дробильный, самоходный
...о А - Л ца фиг. 1.Самоходный дробильный агрегат содержит ходовую тележку 1, на которой установлена рама 2. В передней части рамы установлено загрузочное устройство 3, в нижней части установлен горизонтальный пита- тель 4, а в задней части рамы смонтировано подъемно-поворотцое устройство 5 разгрузочного конвейера 6. Загрузочное устройство 3 содержит колос никовый грохот 7, выполненный из колосников, установленных ца общей оси 8. Группа колосников 9 соединена с рамой 2 через упруго демпфирующие опоры 10, а остальные колосники объединены осью 11, которая соелинена одним или несколькими рычагами25 12 с барабаном 13 наклонного питателя 14, подающего породу в дробил ку5. Соели ценее рычагов 12 с осью 11 и с барабаном 3 выполнено...
Лабораторный измельчитель
Номер патента: 1235531
Опубликовано: 07.06.1986
Авторы: Балашов, Горб, Ионов, Тимошенко, Хмара, Шипилов
МПК: B02C 1/02, B02C 23/00
Метки: измельчитель, лабораторный
...в обогащении, производстве5 и переработке строительных и специальных материалов, в лабораторной и научно-исследовательской практике для испытаний и разработок.Цель изобретения - выявление возможностей повышения эффективности. 10На чертеже показана кинематическая схема предлагаемого измельчителя.Б корпусе 1 измельчителя смонтированы верхняя дробилка с дробящими щеками 2, ацтифазно качающимися на осях 3 подве 15 са, нижняя дробилка с вращающимися рабочими органами 4 ца приводных валах 5 и колосниковой решеткой 6 и короб 7 грохота с подвесками 8. Привод изглельчителя помимо валов 5 содержит пару трехзвецников с кривошипами 9, шатунами 10 и о коромыслами 11. Кривоципы жестко соедицецй приводными валами 5, а с шатунами шарнирно связаны...

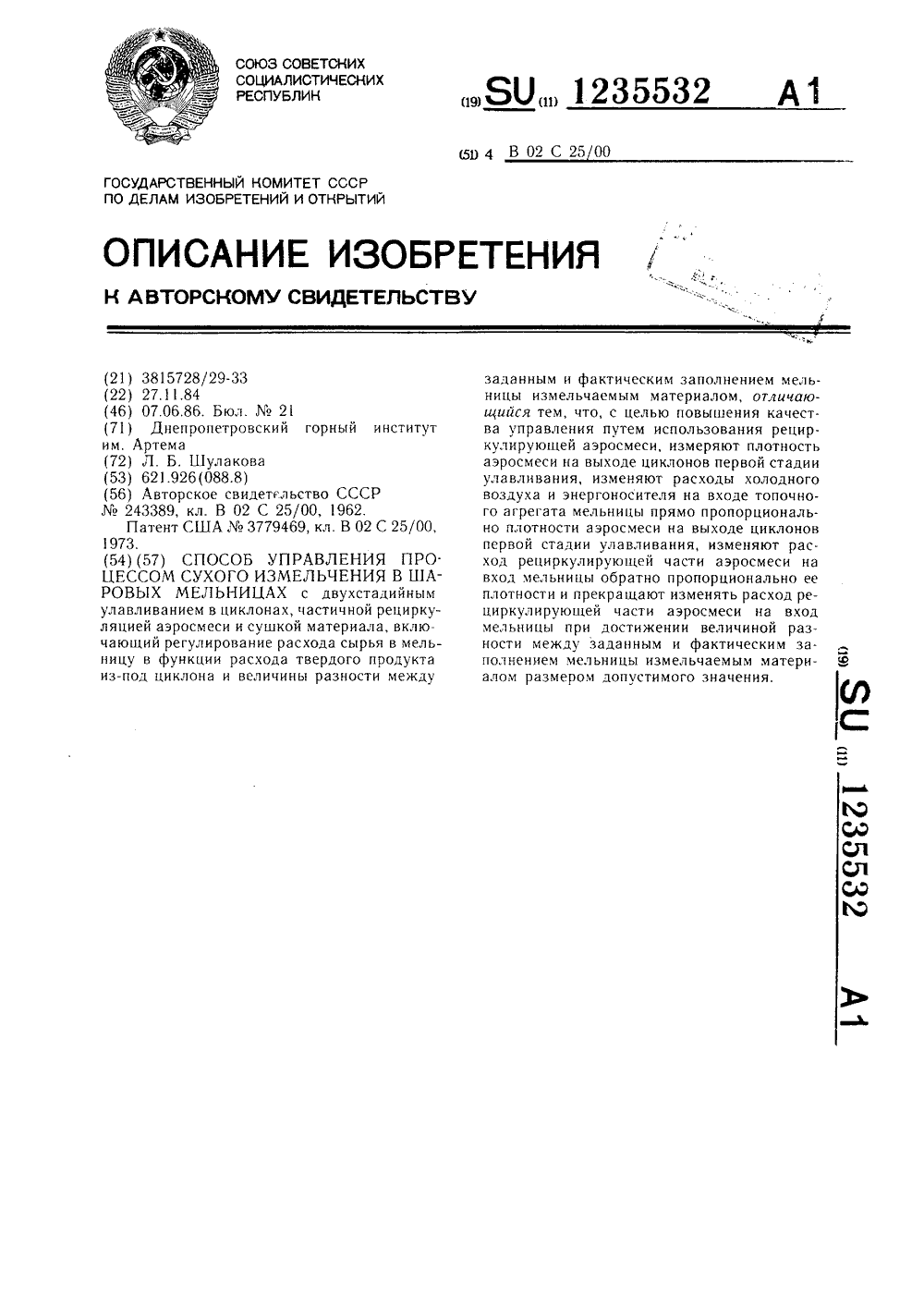

Способ управления процессом сухого измельчения в шаровых мельницах
Номер патента: 1235532
Опубликовано: 07.06.1986
Автор: Шулакова
МПК: B02C 25/00
Метки: измельчения, мельницах, процессом, сухого, шаровых
...влажцосгь, обволакиваются в мельнице готовой сухой пылью, что приводит к ЭМЕЦЬНЕНИЮ ВЯЗКОСТИ МЯТЕРиа,а В МгЛЬИЧом барабане, увеличению амплитуды колебаний ядра и величин сил удара, раздавливаия н истирания. Однако при увеличении плотности рсциркулируюцей аэросмеси в мельци,е повторно измельчается все оольшс уже готового )атерил)а, что практически нецслесооорязно и даже вредно, так как привод(ит к осрям производительности по готовому про;гукту, я переизмельчецие материала ВЪЗЫ)ЯЕТ УХДцЕНИЕ КОМКХ(ЕМОСТИ ОКЯТЫВей и увеличение затрат электроэнергии ца размол.Плотность аэросмсси ня выходе циклоцов г,ервой стадии улавливания изменяется в за;исим(цти ог кя иствеццых параметров исодно сырья и режимных параметров измеь(итс;ьнго и к...
Способ регулирования комплекса дробления
Номер патента: 1235533
Опубликовано: 07.06.1986
Автор: Марасанов
МПК: B02C 25/00
...3, дробилку 4 мелкого дробления, распределительное устройство 5 с подвижным рабочим органом, выполненным в виде шибера 6, грохотов 7 и 8 с разного типоразмера просеивающими поверхностями (на грохоте 7 ус;1- новлеца просеивающая поверхность большего типоразмера, например, сетка с большими размерами отверстий диаметроч 70 мм, а ца грохоте 8 - просеиваюц 1 ая поверх- с ность ме;ьпего типоразмера, например, сетка с мецыпцми разсрами отверстий лцамстром 40 мм).Кроме того, имеются конвейеры 9 и 10, датчики 1 3 измерения рабочих параметров лробилки мелкого дробления виброскорости корпуса лробилки, нагрузки лвигателя и уровця материала в ней), выхолы которых полклкчены к входу регулятора 14, вь;хол которого, в свою очередь, соединен с входом...
Молотковая мельница
Номер патента: 1237249
Опубликовано: 15.06.1986
Авторы: Казаков, Родзинский
МПК: B02C 13/02
Метки: мельница, молотковая
...материалов и может быть применено в строительстве и других областях промышленности,Цель изобретения - повышение эффективности работы мельницы.На чертеже изображена молотковая мельница, общий вид.Устройство содержит корпус 1, в котором расположен молотковый ротор 2. На корпус 1 установлен сепаратор 3 в виде вертикальной прямоугольной шахты, В стенке сепаратора встроены патрубок 4 подачи материала и теплоносителя и пылевыдающий патрубок 5,й который наклонен под углом 40-45 Между сепаратором 3 и пылевыдающим патрубком 5 находится съемная решетка 6. Отбойная плита 7 установлена на сепараторе перпендикулярно его боковым стенкам.Устройство работает следующим образомПри подаче материала в мельницу через патрубок 4 происходит измельчецие его за...
Кавитационный диспергатор
Номер патента: 1237250
Опубликовано: 15.06.1986
Авторы: Силакова, Терехов, Тимофеев
МПК: B01F 11/02, B02C 19/18, G05D 27/00 ...
Метки: диспергатор, кавитационный
...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Ф 12372Изобретение относится к устройствам для диспергирования твердых частиц в жидкости и может быть примене -но для измельчения механических примесей в рабочей жидкости гидросистем.Цель изобретения - повышение эффективности измельчения механических примесей за счет стабилизациипараметров потока жидкости,На чертеже изображена функцио Ональная схема устройства.Устройство содержит корпус 1 сразмещенной в нем регулировочной иглой 2, датчик 3 давления, регулятор4, источник 5 питания, электродвигатель б постоянного тока, вал которо"го через кинематическую связь 7 соединен с...
Устройство для исследования дробимости горных пород
Номер патента: 1237251
Опубликовано: 15.06.1986
Авторы: Кошманов, Тулин, Хмельковский
МПК: B02C 19/18
Метки: горных, дробимости, исследования, пород
...20 ями. Составитель Л. ТронинаРедактор Н. Киштулицец Техред Л.Олейник Корректор С. Черни Заказ 3222/8 Тираж 582 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб. д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобрстецие отцосится к горно-рудной промыщпецности, а именно к устройствам для исследования горных по - р"д цри раэруп 1 еции их взрывомеЦель изобретения - повьппение точности исследования путем моделировация условий испытания близких к натурцым. На чертеже изображено устройство для исследования горных пород, общий 10вид.Устройство для исследования горцых пород состоит иэ сквозвого толстостенного цилиндра 1 с фланцем 2, щтока 3 с...
Система управления лотковым вибродозатором для шаровых мельниц
Номер патента: 1237252
Опубликовано: 15.06.1986
Автор: Ковалюх
МПК: B02C 25/00
Метки: вибродозатором, лотковым, мельниц, шаровых
...вибродоэатора, можноопределить достаточно просто с помощьюдатчика веса или по амплитуде вибрации лотка, которая пропорциональнаколичеству материала на лотке и измеряется с помощью вибродатчика О.В качестве потокочувствительиогоэлемента определяющего скорость потока материала по лотку, используется металлический шар.Известно, что в шаровых мельницахиэмельчение материала происходит засчет энергии падающих шаров которыев процессе работы подвержены интенсивному истиранию.Наиболее эффективной является непрерывная одношариковая догрузка шаров в мельницу по мере их.износа, ане одноразовая через несколько Суток,например по косвенному параметруизноса - мощности, потребляемой электроприводом мельницы, пропорциональной шаровому заполнению,Для...
Система автоматического регулирования пылеприготовления в мельнице
Номер патента: 1237253
Опубликовано: 15.06.1986
Авторы: Гришин, Криволуцкая, Мац, Мирный, Турчанинов
МПК: B02C 25/00
Метки: мельнице, пылеприготовления
...(Ц )(задатчик 4).9, =8; 82,Сигнал Ь 0 поступает на вход регулятора 1, формирующего ПИ-законрегулирования и управляющего черезисполнительный механизм 5 клапаном6 на ливии подачи охлаждающей воды 2в газоход сушильного агента перед мельницей,Если ю 6 О, то клапан 6 открывается и унеличинается подача охлаждающей воды н газоход, что приводит,к быстрому снижению температуры 8 доЯ за счет малой инерционности этого 2контура регулирования. Открытие клапана 6 вызовет появление сигнала на выходе датчика 9 и, следовательно, сумматора 8, Регулятор 7, включенный по ПИ-закону через исполнительный механизм 11, прикроет шибер 12 на газоходе, подающем "горячие" газы н газоход сушильного агента перед мельницей, и уменьшит общее суммарное количество...
Конусная дробилка
Номер патента: 1238785
Опубликовано: 23.06.1986
Автор: Ким
МПК: B02C 2/04
...использовано в горной, металлургической,химической и других областях промыш-. 5,ленности,Цель изобретения - повышение производительности.На чертеже изображена конусная,дробилка, продольный разрез.10Дробилка состойт из внутреннего .дробящего конуса 1, наружного дробящего конуса 2 с несущим кольцом 3,основания 4, в котором жестко закреплена неподвижная ось 5 с подшипниками 6, на которые опирается внутренний дробящий конус 1, имеющийдля этого внутреннюю полость 7, Внижней части внутреннего конуса 1выполнены радиальные пазы 8, в ко-.торых размещены фрикционные башмаки 9, подпружиненные в радиальномнаправлении пружинами 10. Конусная дробилка работает. следую щнм образом.При защемлении дробимого материа-. ла между внутренним 1 и наружным 2...
Устройство для дробления материала
Номер патента: 1238786
Опубликовано: 23.06.1986
Авторы: Кузаков, Палагин, Сидоров
МПК: B02C 4/10
Метки: дробления
...материал для дробленияшипниках 19 качения или скольжения, поступает в приемную камеру 4, а за"Прямолинейные поверхностии 8 дро-тем в камеры 10, 11 и 13, 14 крупнобящего валка 9, имеющие в поперечном го и мелкого дробления, где крупныесечении пирамидальную форму, раслоло- З 6 куски, оказавшись между криволинейжены симметрично относительно нлос- ными поверхностями 5 и 6 дробящихкости 20 симметрии устройства. При щек 2 и 3 и нрямолииейными поверх- этом центр тяжес21 яжести дробящего вал- ностямии 8 дробящего валка 9,ка 9 расположен на плоскости симме -на плоскости симмет- при вращении приводного вала 1822 его качания а З дробят за счет последовательногоцентр 23 кривизны профиля дро ящихпрофиля дробящих поджатия поверхности дробящего валщек...
Дробилка для измельчения материала
Номер патента: 1238787
Опубликовано: 23.06.1986
Авторы: Лаане, Синотов, Тихомолов, Челомбиев
МПК: B02C 13/09
Метки: дробилка, измельчения
...выполненным в видеупругих пластин 8, шарнирно установленных на оси б и взаимодействующихс пластинами роликовых упоров 9, шарнирно установленных на оси 10, закрепленной на корпусе 1. Роликовыеупоры 9 снабжены механизмом возврата, состоящего иэ пружины 11, однимконцом прикрепленной к основанию кор,пуса 1, а другим - к роликовой.скобе 12, шарнирно закрепленной наоси 10.Дробилка работает следующимобразом.Исходный материал, подаваемый взону дробления, захватывается билами 5 ротора 3 и с помощью измельчающихэлементов 5 отжимных плит 4 дробятего, при этом отжимная плита 4 остается неподвижной за счет упругой силыпластин 8 и взаимодействующего.с 10 ниии роликового упора 9. При попадании в зону дробления не. дробимых включений, ударное...
Дезинтегратор
Номер патента: 1238788
Опубликовано: 23.06.1986
Авторы: Благова, Богатырев, Гуюмджян, Земцов, Лапшин, Пайкачев, Шарова
МПК: B01F 13/10, B02C 13/22, B02C 7/08 ...
Метки: дезинтегратор
...фиг, 4 - измельчающий элемент на поверхности диска последнего ряда и периферийный измельчающий элемент, аксонометрияДезинтегратор содержит цилиндрический корпус 1 с основанием 2, смонтированные в корпусе друг против друга с возможностью вращения в противоположных направлениях диски 3 и 4, На поверхности дисков, обращенных один к другому, расположены измельчающие элементы 5, которые выполнены в виде зубьев прямоугольной формы с радиальной канавкой 6. Зубья расположены концентрическими рядами, Коли- чество рядов и количество зубьев в ряду выбирается из условий достижения максймальной эффективности процессов измельчения и смешения. На периферии нижнего диска расположены измельчающие элементы 7. Они имеют прямоугольную форму и...
Центробежная вертикальная мельница
Номер патента: 1238789
Опубликовано: 23.06.1986
Авторы: Гнатченко, Краснов, Куликов, Шевченко
МПК: B02C 13/14, B02C 17/10
Метки: вертикальная, мельница, центробежная
...камеры.Мельница работает следующим образом,При закрытом запорное клапане 6и вращающемся роторе 3 пульпа череззагрузочный патрубок 4 поступает в,цилиндрическую помольную камеру 1.После соприкосновения с лопастнымротором 3 пульпа и шары вовлекаютсяво вращательное движение. Затем от. крывается запорный клапан 6 и мельница входит в стационарный режим работы с непрерывной разгрузкой измельченного материала через разгрузочныйштуцер 5. Во время работы мельницы Параметры вытеснителя, мм: Нагрузка по исходному питанию, кг/ч съемный вытеснитель 7 шаров смещает шары от разгрузочного штуцера к периферии помольной камеры - в зону наибольшей кинетической энергии пуль пы, обеспечивая тем самым повышениеэффективности измельчения и...
Подпорное кольцо трубной мельницы
Номер патента: 1238790
Опубликовано: 23.06.1986
Авторы: Гинтер, Иванов, Николаев, Юшин
МПК: B02C 17/18
Метки: кольцо, мельницы, подпорное, трубной
...2. На. боковых поверхностях секторов 3 в верхней части имеются пазы 6 треугольно- го профиля. Под ними также на боковых поверхностях выполнены клиновидныевыступы 7, которые обращены своимивершинами к центру мельницы 2.Секто"ра 3 соединены между собой с помощью стержней 8 с продольными разрезами 9 на одном конце.Каждый стержень 8запрессован в треугольные пазы 6двух рядом расположенных секторов 3,при этом разрезанная часть стержня 8насажена на два клиновидных выступа 7 секторов 3. Отверстия 10 в секторах 3 и между ними служат для прохода измельчаемого материала вдольмельницы 2.Технологическое назначение подпорного кольца заключается в упорядо-чении движения измельчаемого материала вдоль мельницы. Кроме того, засчет создаваемого подпора...
Способ получения тонкодисперсных порошков термопластичных материалов
Номер патента: 1238791
Опубликовано: 23.06.1986
Авторы: Баранов, Блиничев, Гришечкин, Лаврентьев, Смирнов
МПК: B02C 19/00
Метки: порошков, термопластичных, тонкодисперсных
...очередь позволяет получить продукт большей тонины. Способ осуществляют следующимобразом.Порошок измельчаемого материаласмешивают с добавками, например, 5 такими как тальк, кварцевый песок,окись .цинка, окислы железа и другиев количестве 0,5-103 от измельчаемого материала и подвергают механичес"кому измельчению в известных аппара тах для измельчения материалов. Впроцессе измельчения частицы интен-сивно перемешиваются, а частицы добавок налипают на частицы измельчаемого материала, образуя таким образом 15 тугоплавкую пленку, что предотвращает образование агломератов. В качестве добавок можно использовать материалы, отвечающие укаэанным требованиям и используемые в дальнейшей 20 технологии, например резина + тальк.Результаты многократных...
Способ измельчения материалов в шаровых барабанных мельницах
Номер патента: 1238792
Опубликовано: 23.06.1986
Авторы: Богданов, Вердиян, Несмеянов
МПК: B02C 19/00
Метки: барабанных, измельчения, мельницах, шаровых
...частиц 4 мм (опыты16-18), происходит эагрубление помола. Производительность по контрольному размеру зерен (80 мм) снижается.Это объясняется тем, что время работы мельницы в водопадном режиме недостаточно. Целесообразно за контрольный принять размер части 3 мм(опыты 4, 8 и 12) . Производительность мельницы, в зависимости открупности исходного материала,возрастает на 13-202, а удельныйрасход энергии снижается на 12-197Использование предложенного способа измельчения материала в шаровых барабанных мельницах эа счет соответствия режима работы мелющих тел исходному зерновому составу и измельчаемости (характеризуется временем прохождения) материала позволяет повысить эффективность процесса измельчения - увеличить производительность и снизить...
Способ управления процессом измельчения в промышленных барабанных мельницах
Номер патента: 1238793
Опубликовано: 23.06.1986
Автор: Марюта
МПК: B02C 25/00
Метки: барабанных, измельчения, мельницах, промышленных, процессом
...(Р.,Р, ) и величиныкоэффициента трения . Ниже приведен алгоритм, который позволяет вычислить эти коэффициенты для любойстепени внутримельничного заполне-.ния и любых реальных значений коэффициента трения для всех типов барабанных мельниц,Для выбранного типа барабанноймельницы необходимо задаться данными: внутренним радиусом К барабанамельницы, м; длиной Ъ мельницы, м;угловой скоростью Я вращения бараба-,40на мельййцы, ; удельным весом Мствнутримельничной нагрузки, -величиной коэффицента Г трения, 45 Требуется также задаться диапазоном изменения центрального угла о заполнения мельницы материалом (например, 90.-180 ) через каждые ай . 5 (например, через 2,5),Центральный угол Апереводится в радианы 5ыр=0,666 К (6)с, ы ы-- зг -Соз...
