Зубенко

Номер патента: 858084

Опубликовано: 23.08.1981

Авторы: Глебов, Зубенко, Клейзер, Тихонов, Халецкий

МПК: G11B 5/14

Метки: головка, магнитная

...обработкой,Цель изобретения - повышение плотности записываемой информации,Цель достигается тем, что, в магнитной головке слой материала с высокой магнитной проницаемостью нанесендополнительно на боковые поверхностиполусердечников.На чертеже изображена магнитнаяголовка,Она состоит из нескольких пар Собразных полусердечникови 2, скрепленных тем или иным способом в единую гребенку 3. Рабочая поверхностьголовки защищена износостойкой накладкой 4, На внутренней и боковых поверхностях полусердечников 1 и 2 расположена пленка 5 с высокой магнитной проницаемостью. На ветвях полусердечников 1 и 2, противоположных рабочемузазору, размещены катушки 6. Рабочийе 8 а ПодписноеСР Заказ 7255/84 ВНИИПИ Госуд по делам 113035 МоскТираж 645рственного...

Номер патента: 843924

Опубликовано: 07.07.1981

Авторы: Гусев, Дементий, Зубенко, Каталкина, Макеев, Савельева, Юрочкина

МПК: A23J 7/00

Метки: высококислотныхрастительных, гидратационного, концентратаиз, масел, осадка, фосфатидного

...- интенсивно вспенивается за счет выделения углекислого газа и высокой поверхностно-активной спосооности фосфатидного осадка. Количество соды зависитот исходного кислотного числа масляноифазы осадка,На первой стадии нейтрализации в течение 10 - 20 мин проводятся следующие реакцииКСООН+1 ч азСОз-+ КСООХ а+И аНСОз.Частично нейтрализованный осадок фосфатидов подают затем на сушку в горизонтальной ротационно-пленочный аппарат,где происходит дополнительное снижениекислотного числа.КСООН+М а НСОз-+%Спричем сода использует843924 фосфатидный концентрат Кислотное число масла,мг КОН, Получение фосфатидного концентрата с содержанием влаги, соответствующим ОСТ 18-227-75 возможно при снижении производительности сушильного аппарата,фф Литры 10...

Номер патента: 807317

Опубликовано: 23.02.1981

Авторы: Дербунович, Евдокимов, Зубенко, Плющ, Шатилло

МПК: G06F 17/12

Метки: алгебраи-ческих, решения, систем, уравнений

...выражением (1), смладшими разрядами полученной суммы на сумматоре 12 и со значениемкомпоненты свободнйх членов РНа сумматоре 12 производится сум 2мирование частичных произведенийискомого вектора переменных х накоэффициенты и-ой строки матрицыВ с и младшими разрядами полученнойсуммы на сумматоре 124 и со значением компоненты свободных членов РВ искомое состояние на выходахгруппы Д-триггеров 1.5 записан вектор начального приближения х , Приопоступлении на входы 1 и 2 устройства вектора, правой части Р уравнения (1), на выходах первой группы сумматоров 124 и 12 вырабатывается в течение времени переходного процесса в схеме устройства,промежуточное значение вектора х".Группа компараторов 16 производитпоразрядное сравнение...

Номер патента: 804977

Опубликовано: 15.02.1981

Авторы: Губарев, Зубенко, Иванов, Исаков, Мясников, Новиков

МПК: F16K 15/14

Метки: ниппельныйклапан, самодействующий

...пирамиды, боковые грани которой выполнены плоскими по всей рабочей высоте. На ниппелях закреплены упругие пластины 4, представляющие собой плоские пружины, конец которых выполнен в виде лопатки и является запорной частью пластины 5, высота которой б ограничивается соответствующим размером лопатки. В ниппелях выполнены центральные отверстия804977 Формула изобретения аж 101 дписное НИИПИ Заказ 10840/55 Ти илиад ППП фПатент", г. Ужгоро оектная, 4 б и боковые окна 7. В корпусе 1 установлен ограничитель 8, выполненный в виде монолитного диска с призматическими отверстиями для прохода среды и размещения ниппелей, внутренняя поверхность этих отверстий ограничивает подъем запорной части пластины 4.Для повышения эФФективности рабо-, ты...

Номер патента: 794031

Опубликовано: 07.01.1981

Авторы: Бычков, Зубенко, Крашенинников, Червин

МПК: C08J 3/20

Метки: пластизоля

...1, приследующем соотношении компонентов, вес.Ъ:Полимер 19,92Пластификатор 79,68ДМСО 0,4.Растекаемость пластиэоля через 24 ч составляет 5,2. Растекаемость пластиэоля при этом же соотношении полимера к пластификатору (1:4), но без добавки ДМСО при этих же условиях составляет 1,5.П р и м е р 7. Пластиэоль готовят так же, как и в примере 1, при следующем соотношении полимера к пластификатору, вес.Ъ:Полимер 49,4Пластификатор 49,4ДМСО 1,2Растекаемость пластиэоля через 24 ч составляет 1,5,П р и м е р 8. 0,4 вес.ч. ДМФА смешивают с 33,2 вес.ч. диаллилфталата и затем добавляют 66,4 вес,ч. сополимера ММА/МАК. Тщательно перемешанный пластиэоль выдерживают 24 ч при 20 С, после чего его растекаемость составляет 1,8.П р и м е р 9. Пластизоль готовят...

Номер патента: 769194

Опубликовано: 07.10.1980

Авторы: Абрютин, Бонеско, Енякин, Зборщенко, Зубенко, Левин, Левченко, Паршин, Христич, Штальман, Щукин

МПК: F23C 5/08

Метки: вертикальная, камера, топочная, экранированная

...расстояниях Я не превышающих 1,5 - 2,3 калибра горелки, за счет интенсификации тепло- и массообмена между факелами горелок, образующими 1 О единый фронт пламени, выдерживается минимальный уровень избытка воздуха, С увеличением Япри прочих равных условиях, наблюдается ухудшение горения, приводящее к необходимости повышения напора 15 воздуха перед горелками за счет увеличения выходных скоростей или за счет роста избытка воздуха и снижению экономичности. Исходя из этого, за оптимальное расстояние между горелками было принято 20 расстояние 5= (1,5 - 2,3) калибра горелки. При этом за счет компактного размещения горелок в поду топочной камеры достигает- . ся не только повышение эффективности горения, но и возможность применения боль щего...

Номер патента: 768796

Опубликовано: 07.10.1980

Авторы: Борисова, Винников, Зубенко, Кораблев, Косинцев, Мироненко, Соловьев, Яковлев

МПК: C09K 11/14

Метки: кадмия, люминофоров, основе, сульфидов, цинка

...скоростей 10 - 40 л/сек падение яркости свечения люминофора находится в пределах 0 - 3% и грануломегричеоиий состаяв люминофора соответствует техническим требованиям на люминофор К.Данный способ позволяет увеличить выход люминофора с повышенной яркостью порядка 108 - 106%,на 22 - 28% по сравне нию с известным способом, обеспечивая его величину порядка 97 - 98%.П р и м е р 1, Исходный люминофор го товят прокаливанием шихты,состава, в ветс. %: 2 пЯ - 95, СдЯ - 5, А 1+ - 1,5 10 Сц+ - 1,0 10 - ", тиомочевина - 2, сера - 3, при 1050 С в течение 2 часов.Полученный люминофор;разбраковываот под УФ-лампой, отмывают дистиллированной водой два раза декатацией. После этого лриготавливак.т суспензию люминофора в дистиллированной воде с добавлением...

Номер патента: 753858

Опубликовано: 07.08.1980

Авторы: Бычков, Зубенко, Крашенинников, Червин

МПК: C08J 7/08

Метки: пластизоля

...120 мин. Строят кривую измененияС 1 в процессе превращенияпластиэоль-пластигель для данного пластизоля при 55 С (см.чертеж),П р и м е р 2. Пластизоль, приготовленный по примеру 1, отверждают при55 С, Согласно графику изменения Ь"Г б,построенному по примеру 1, определяютвремя отверждения пластизоля при уменьшении Яо на 25% от всего диапазонаизменения 1 у сГ, (Все изменение у сот максимального значения до постоянного принято равным 100%), Образовавшийся пластигель извлекают из формы, измельчают и вводят в количестве 0,5% настадии смешения в пластизоль по примеру 401, Время жизни пластиэоля, содержащегодобавку, снижается до 60 мин.П р и м е р 3. Пластизоль, приготовленный по примеру 1, отверждают при55 С, Время отверждения...

Номер патента: 714405

Опубликовано: 05.02.1980

Авторы: Евдокимов, Зубенко, Плющ, Пухов, Стеканов, Тимошенко

МПК: G06F 17/12

Метки: алгебраических, решения, систем, уравнений

...1= 0,11001.Таким образом, получим, что значение кода 450,11001, поданное на вход матрицы умножения, вызывает йа выходах многоразрядного сум.матора значение кода 0,11011, которое; в своюочередь, будучи поданным на вход матрицыуъЫожения вызовет на выходах многоразрядно. ого сумматора первоначальное значение кода0,11001. Отсюда следует, что в известном устройстве устанавливается несоответствие кодоввхода и выхода схемы при разомкнутой обрат.ной связи и при замыкании обратной связирешение зацикливается и схема генерирует, чтоне позволяет найти установившееся значение кода соответствующее регцению заданного уравне.ния при рассмотренных исходных данных. 4Принципиально в такого рода схемах зацикливание решения может вызываться и болеедлинной...

Номер патента: 708115

Опубликовано: 05.01.1980

Авторы: Гольдман, Гомберг, Грудзинский, Зубенко, Ильин, Кравченко

МПК: F24D 17/00

Метки: водоснабжения, горячего

...сетигорячего водоснабжения.На чертеже представлена функциональная схема установки,Установка горячего водоснабжениясостоит из блока высокого давления 1(насосы), создающего необходимое давление в сетях 2 и 3, соответственнохолодного и горячего водоснабжения, водоводяного подогревателя первой ступени4, водоводяного подогревателя второйступени 5, рабочего циркуляционного на 40соса 6, дополнительного циркуляционного насоса 7, резервного насоса 8, дополнительного клапана О, установленного на циркуляционной линии 10, и обратных клапанов 11, 12 и 13. При этомпараллельно соединенные рабочий 6 и дополнительный 7 и резервный 8 циркуляционные насосы, последовательно с которыми соединены соответствующие клапа,ны 11., 12 и 13, установлены...

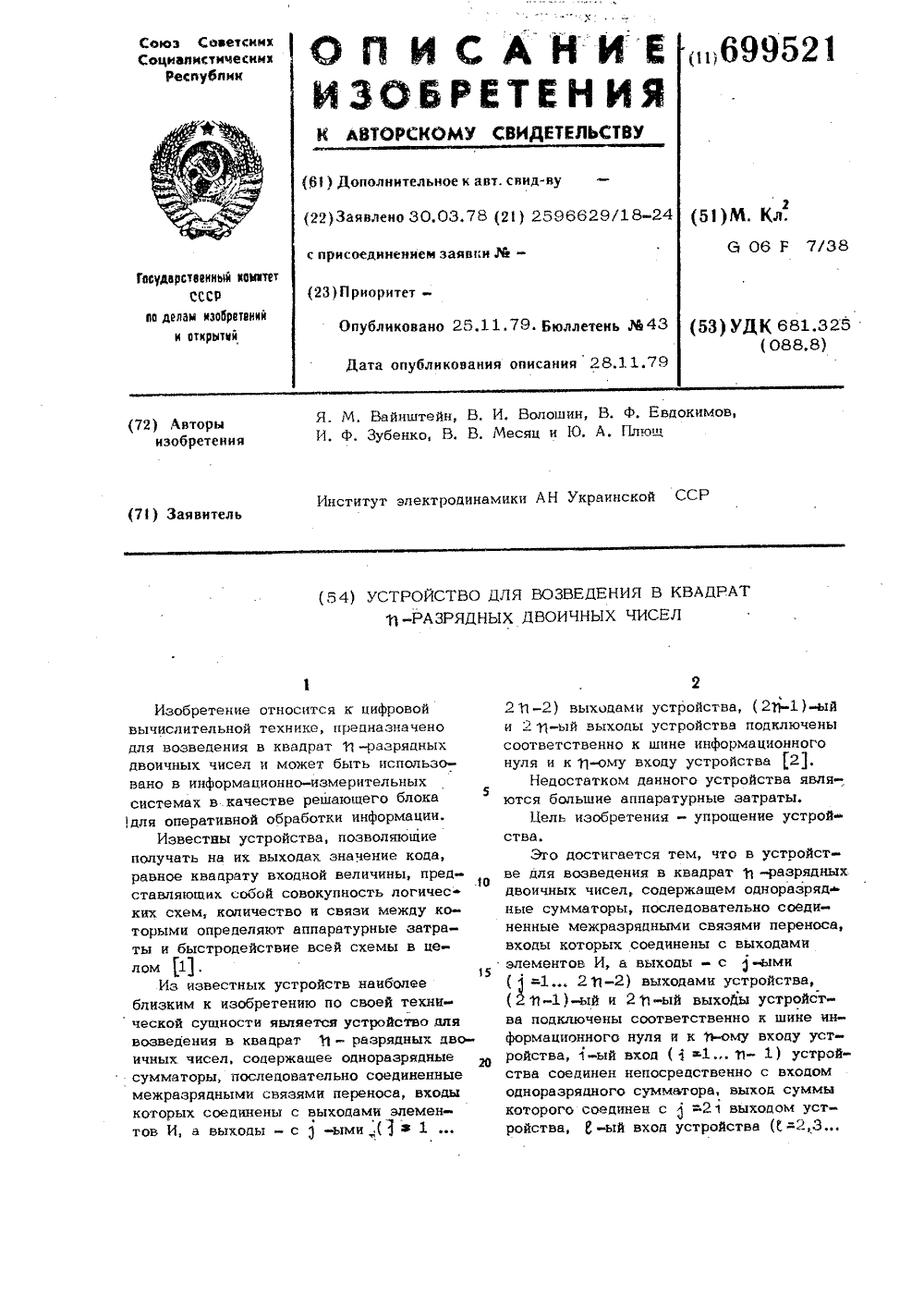

Номер патента: 699521

Опубликовано: 25.11.1979

Авторы: Вайнштейн, Волошин, Евдокимов, Зубенко, Месяц, Плющ

МПК: G06F 7/38

Метки: возведения, двоичных, квадрат, п-разрядных, чисел

...с=21 выходом устройства, 3 -ый вход устройства (с д 2,3, 1) соединен с первыми входами (В-) )-ого элементов И, вторые входы которыхподключены к-ому (к=1,2 Я)входу устройства.На чертеже представлена фуКцио 1 а -ная схема предлагаемого устройства дляслучая возведения в квадрат четрехразрядных чисел (=4),Устройство содержит входы 1-4,элементы И 5, одноразрядные сумматоры 6, выходы 7-14,Устройство работает следуюиИм образом,На вход 1 поступает значение старшего разряда возводимого в квадрат числа,а значение старшего разряда результатаснимается с выхода 7. На вход 4 поступает значение младшего разряда возводимого в квадрат числа, а значение младшего разряда результата снимается с вы 20хода 14 Например, при поступлении навходы 1-4...

Номер патента: 682903

Опубликовано: 30.08.1979

Авторы: Евдокимов, Еременко, Зубенко, Плющ, Пухов, Тимошенко

МПК: G06F 17/12

Метки: алгебраических, решения, систем, уравнений

...компонент вектора Х (с точностью до пяти значащих разрядов),35 40 45 50 55 60 инверторы 3, первую группу комбинационных масштабных узлов 4 - 7, вторую группу комбинационных масштабных узлов 8 - 11, первую и вторую группы многоразрядных сумматоров 12, выходы И - 14.На входы 1, 2 поступают значения правой части Е( - Р заданной системы уравнений (1), Выходы 13, 14, соединенные с )выходами первой группы многоразрядных сумматоров, являются выходными, на которых вырабатываются значения искомого вектора неизвестных Х( - Х. На первой группе из комбинационных масштабных узлов 4 - 7 осуществляется умножение машинных переменных Х, - Х.на постоячные коэффициенты заданной системы уравнений (1). На второй группе из комбинационных масштабных...

Номер патента: 679920

Опубликовано: 15.08.1979

Авторы: Зубенко, Ковалева, Лыч

МПК: G03B 9/10

Метки: затвора, магнитоэлектрический, привод

...зазора магнитной головки 1 и притянута ее магнитным. полем.Приводное кольцо 15 и лепестки 16 зафикси. рованы в закрытом положении.679920 1 О Формула изобретения и ю ЦНИИПИ Тираж 54 аказ 4788/4Подписное атент" Филиал ПППг.ужгород, ул,оектная,4 3В этом положении магнитная головка 1 ишайба 12 представляет собой магнитный фиксатор для катушки 9 и соответственно для затво.ра, При подаче тока нужной полярности возникает сила, выталкивающая обмотку из магнитного зазора магнитной головки 1. Катушка 9под действием этой силы преодолевает сопротивление магнитного фиксатора и перемещаетсявправо, при этом через поводок 14 поворачива.ется по часовой стрелке приводное кольцо 15.Лепестки 16 открываются,В конце движения катуШка 9 удерживаетсяв...

Номер патента: 664712

Опубликовано: 30.05.1979

Авторы: Зубенко, Колесов, Манаенков, Страздинь, Чернов

МПК: B21C 47/30

Метки: намотки, проволоки

...перемещается поршнем 12.Устройство работает следующим образом.При заправке конец проволоки 14 прикрепляется к щеке 1, затем включается привод катушки, и проволока начинает наматываться на катушку.В процессе намотки, например, при усилии натяжения в проволоке до 400 кГс возникают распирающие усилия на щеки катушки, которые составляют порядка 40 тонн, а также сжимающие усилия на шейку катушки, составляющие порядка нескольких десятков тонн. В свою очередь, башмак 3, воспринимая усилия, опирается на серьгу 9.В процессе намотки проволока, облегая сегменты 4, стремится их сжимать, а башмаки 3 по мере наполнения катушки от распирающих сил в мотке стремятся повернуться вокруг шарнира 15, который опирается на серьгу 9. При повороте башмаков 3...

Номер патента: 659527

Опубликовано: 30.04.1979

Авторы: Давыденко, Дрожина, Зубенко, Хин, Яковенко

МПК: C01D 5/16

Метки: вод, извлечения, натрия, сточных, сульфата

...размером кристаллов,равным 0,45 - 0,65 мм,при содержании основного вешества 99,6/ь Дополнительное количество сульфата натрия извлекают еще прирегенерации гликоля на ротационно-пленочном испарителе в количестве 0,9 О/,.Обший выход сульфата натрия в процессе составляет 99,8"/о,50Сущность способа заключается в следуюшсм.Сточную воду производства оксиэтилцеллклозы, содержащую 2024% ХаЮ 4 и 81 Оо/О гликолей, подвергают выпариванию 44 в выпарном аппарате, например аппарате погружного горения, работающем на жид 4ком или газообразном топливе. Присутствующий гликоль оказывает в процессе выпаривания высаливающее действие на сульфат натрия. Сначала раствор упаривают прн температуре 65 - 125 С, предпочтительно 75 - 95 С, до соотношения...

Номер патента: 645066

Опубликовано: 30.01.1979

Авторы: Зубенко, Степанищев

МПК: G01N 23/207

Метки: дифрактометр, рентгеновский

...цель достигается тем, что рентгеновская трубка и детектор установлены по разные стороны от плоскости, перпендикулярной к общей оси поворота детектора и гониометрической головки, и ориентированы по отношению к ней под одинаковым углом р, величина которого выбрана из условия р,)фшах, где 7 шах наибольший угол между второй осью поворота и прямой, проведенной из точки пересечения осей поворота гониометрической головки касательно к ней.На чертеже дана принципиальная схема предлагаемого дифрактометра.Гониометрическая головка 1 может вращаться вокруг оси Ф, расположенной в экваториальной плоскости и вокруг главной оси гониометра о, Счетчик 2 и рентгеновская трубка 3 установлены так, что при нулевом положении счетчика оси первичного...

Номер патента: 632471

Опубликовано: 15.11.1978

Авторы: Горелов, Дзюба, Еременко, Жукаев, Зубенко, Кельвич, Ростокин, Соловьев, Шевченко

МПК: B22D 13/10

Метки: заготовок, литья, флюс, центробежного

...флюса используют стандартные вещества, широко применяемые в металлургии, такие как окись кальция (известь), фтэристый кальций (плавикэвый шпат), двуэкись кремния (иесэк), фторциркэнат калия РЭТУ-59 Донецкого ХМЗ. флюс готовят следующим образом.Отвешенные компоненты за исключением фторциркэната калия тщательно смешивают и затем плавят в открытой индукциэнной печи и графитовом тигле. К расплавленнэй смеси добавляют фтэрцирконаткалия, снэва перемешивают, выдерживают20до полного проплавления, после чего флюсразливают.Перед выпуском металла на дно стонорного ковша вводят подогретый до500-700 С флюс в кусках размеромо И5-15 мм, Под действием тепла металлафлюс плавится и распределяется по поверхности металла, а затем металл сфлюсом...

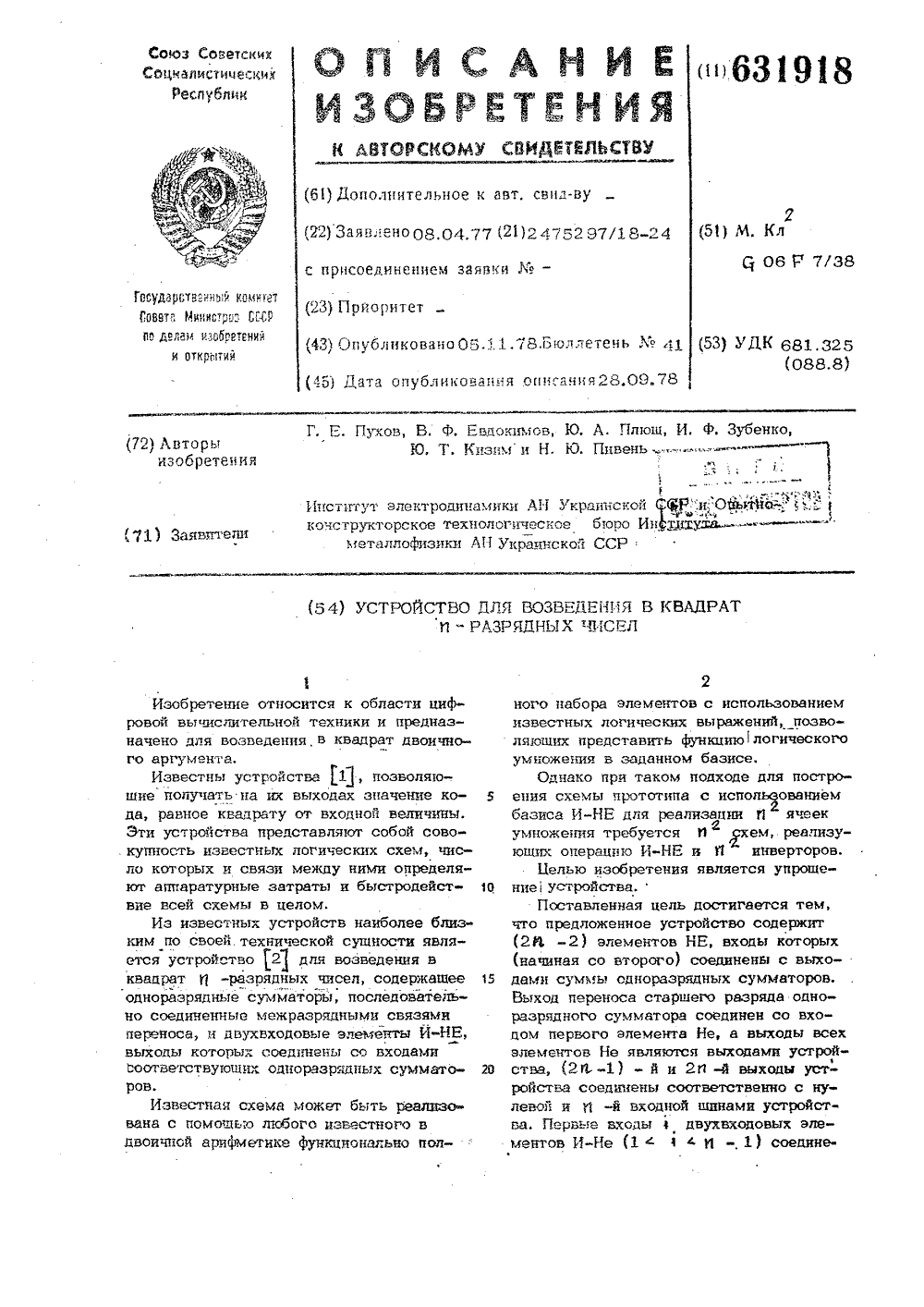

Номер патента: 631918

Опубликовано: 05.11.1978

Авторы: Евдокимов, Зубенко, Кизим, Пивен, Плющ, Пухов

МПК: G06F 7/38

Метки: возведения, квадрат, п-разрядных, чисел

...В ных чисел. Устройство содержит входные шины 1-4, двухвходовые элементы И-НЕ 5, одно разрядные сумматоры 6, элементы Не 7 1 О и выходы 8-15 устройства.Устройство работает следующим образом.На входную шину 1 поступает значение старшего разряда возводимого в квадрат числа, а значение старшего разряда результага снимается с выхода 8, Выходы 14 и 15, с которых снимается значение младших разрядов результата, из за простоты получения значений этих раэря дов соединены соответственно с нулевой шиной устройстм и входной клеммой, на которую поступает значение младшего разряда. На свободные входы 16 сумматоров, выходы которых соединены с 25 (2 И - 4)-ого по (2 у 1 -) - й элементами Не 7, подаются значения логической единицы.При поступлении на...

Номер патента: 621717

Опубликовано: 30.08.1978

Авторы: Боровитова, Гурвич, Зубенко, Кронгауз, Пивнева, Постолова, Сафин

МПК: C09K 11/14

Метки: люминофоров, сульфидных, шихта

...в смеси с супьфидом кадмия, активатор и ппавень, состоящий из хлорида цинка и/ипи кадмия в смеси схпоридом натрия, взятых в весовом отнощении 3:7 3Недостатком шихты такого состава явпяется сравнитепьно низкая яркость све10 чения полученных из нее пюминофоров.цепь изобретения - разработка состава шихты, обеспечивающего повышение яркостисвечения попученного из нее. пюминофора.13Дпя етого предпоженная шихта дпя попучения супьфидных,пюминофоров, вкпючающая супьфид цинка ипи супьфид цин-, ка в смеси супьфидом кадмия, активатор и ппввень, состоящий их хпорида цинка и/ипи кадмия в смеси с хпоридом щелоч 20 ного метаппа, содержит в качестве хпорида щелочного металла хлорид капни ипи лития при спедующем соотношении компонентов, вес.%:Активатор...

Номер патента: 615400

Опубликовано: 15.07.1978

Авторы: Зубенко, Степанищев

МПК: G01N 23/20

Метки: головка, гониометрическая

...стержня установлен кристаллодержатель.На чертеже представлен один из вариантов выполнения гониометрической головки.Гони ометрическая головка содержит кристаллодержатель 1, установленный в посадочном стержне 2 при помощй механизма Э, позволяющего перемещать кристаллодержатель 1 вдоль оси посадочного стержня 2. Посадочный стержень 2 установлен на платформе 4, которая может перемещаться по направляющей 5 и расположена на механизме 6 поворота вокруг оси 7 с приводным винтом 8. Механизм 6 поворота, в свою очередь, установлен на направляющей 9 с приводным винтом 10, которая является частью на механизме 11 центровки, например типа ласточкин хвост. Вся конструкция расположена на механизме поворота (на чертеже не показан) вокруг вертикальной оси...

Номер патента: 596867

Опубликовано: 05.03.1978

Авторы: Зубенко, Степанищев

МПК: G01N 23/20

Метки: головка, гониометрическая

...Механизм поворотов установленв отверстии пробки.На фиг. 1 показана предложеннаягониометрическая головка в разрезевна фиг, 2 - схема юстировки,Гониометрическаяголовка содержитстержни 1 н,2,.установленные в основании 3 .так, что оси стержня 1 иоснования 3 в исходном положении совпадают; а ось стержня 2 составляетс ними острый угол. Положение стержня 1 в стержне 2 фиксировано стовюфилиал ПП г. Ужгоро иг ром 4. Положение стержня 2 в основании 3 фиксировано самоцентрирующимся хомутом 5, который затягивают между основанием 3 и упорной гайкой 6. Кристаллодержатель 7 установлен на.стержне 1Работа головки поясняется стерео" графическими проекциями, приведенными на фиг, 2. Для совмещения произвольного направления кристалла 8 с осью основания 3...

Номер патента: 596475

Опубликовано: 05.03.1978

Авторы: Воротилов, Губенков, Зубенко, Решетян, Серебряков, Ходинов

МПК: B29H 17/16

Метки: барабана, раскладывания, сборочного, складывания

...вращение тормозной трубы по отношению квалу. В результате этого обеспечивается быстрое, безынерционное, без динамических ударов складывание сборочного 6барабана. Раскладывание барабана обеспечивается при обратном ходе штокасилового цилиндра.Конструкция устройства для складывания и раскладывания сборочного барабана увеличивает их надежность идолговечность и создает воэможностьавтоматизации операций съема покрышек,благодаря чему это устройство можетбыть использовано в полуавтоматическойлинии для сборки каркасов грузовыхпокрышек типа р,каэ 995/211 ДИИПИ Государственнпо делам113035, Москва, ЖУстройство для складывания и раскладывания сборочного барабана содержащее смонтированные на приводном валу пневматическую муФту, корпус которой...

Номер патента: 581144

Опубликовано: 25.11.1977

Авторы: Добров, Дышлевич, Затуловский, Зубенко, Салий, Свириденко, Чернов

МПК: C21B 7/18

Метки: аппарата, доменной, засыпного, канатов, конусов, лебедки, механизм, натяжения, печи, предельного

...колец 8 и 9. Внутри верхней части цилиндра 2 вмонтирован поршень 10 со штоком, Шток проходит сквозьотверстия в торцах цилиндров 2 и 6 и подвижного стакана 7, в которых установлены уплотнительные резиновые колЬца 11, 12,5.Поршень со штоком 10 подпружинен упругим элементом 13, установленным в подвижном днише-стакане 7.В поршень вмонтирован обратный клапан 14, а в подвижное днише-стакан - обратный клапан 15, с помошью,которых надпоршневая полость составного цилиндра соединяется с подпоршневой, В нижней части цилиндра 6 установлена масляная пробка 16 и датчик давления 17, Для крепления устройства в кинематическую цепь привода конусов предусмотрены траверса 18 с двумя цапфами, закрепленная на цилиндре 6 и резьба на хвостовике штока поршня...

Номер патента: 579593

Опубликовано: 05.11.1977

Авторы: Зубенко, Лыч

МПК: G03B 9/02

Метки: диафрагмой, объектива, фотоаппарата

...профиля соответствует оиределеииоаеу значению диафрагмы. Подвижная магнитная голонка 7 останавливает катушку 2 тогда, когда ощупывающий конец двуплечего рычага 30 13 установлен на выступ,соответстную щий выбранному значению диафрагмы.При повороте ирофилированного кулачка 16 двуплечий рычаг 13 пальцем 14 перемещает магнитную головку 7 н по ложение, соответствующее выбранному значению диафрагмы. Положение, когда катушка 2 упирается в магнитную головку 8, соответствует полностью открытой диафрагме. 40При срабатывании устройства кагушка 2 перемещается от магнитной головки 8 к магнитной головке 7 и возвращается в исходное положение, причем н каждом из этих положений она фиксируется шайбами 17 и 18, которые попадая в эоны магнитного иоля,...

Номер патента: 579153

Опубликовано: 05.11.1977

Авторы: Бондаренко, Грищенко, Зубенко, Полывъяный, Рафальский, Чайковский

МПК: B29B 1/06

Метки: загрузочное, смесителя

...на бункере и шарнирно соединенной со штоком приводного цилиндра, корпус которого смонтирован на бункере шарнирно.На чертеже изображено загрузочное устройство смесителя в разрезе.На бункере 1 с загрузочной воронкой 2 и крышкой 3 закреплен с помощью шарнира 4 плунжер 5 для давления на смесь, соединенный посредством шарнира 6 со штоком 7 приводного цилиндра 8, корпус 9 которого смонтирован на бункере 1 с помощью шарнира 10. Устройство снабжено также приводом переме. щения крышки 3, выполненным в виде пневмоцилиндра 11, установленного на бункере 1.Устройство работает следующим образом.Плунжер 5 посредством приводного цилиндра 8, со штоком 7 которого он соединен с помощью шарнира 6, поворачивается относительно оси шарнира 4 в крайнее левое...

Номер патента: 554831

Опубликовано: 25.04.1977

Авторы: Богачев, Болотин, Зинченко, Зубенко, Миронов, Шуваев

МПК: A01C 11/02

Метки: посадочная

...части заслонками 11 на ярусы. На барабане 5 расположены направляющие 12 для заслонок 11 с пружинами 13, На заслонках 11 закрепле.ны ролики 14, К барабанам 5 прикреплены цевочцые колеса 15, взаимодействующие через цепные2 О передачи 16 с посадочными аппаратами 4. На подвижной рамке 3 установлен направляющий колир 17,в котором размещен ползун 18; соединенный срычагом 19, включающим кулачковую муфту 20.На ползуце 18 закреплен копир 21. Привод ца подвижные части посадочной машины осуществляется554831 3от посадочного аппарата 4 через вал 22 и цспнутб. передачу 23.Посадочная машина работает следующим об.разом,До начала посадки производится заправка корнеплодов в каналы 1 О, Для этого рычагом 19 раэ.мыкается кулачковая муфта 20 и...

Номер патента: 540288

Опубликовано: 25.12.1976

Авторы: Зубенко, Половнев, Устюжанин, Халецкий

МПК: G11B 5/42

Метки: блока, головок, магнитных

...этапы изготовления предлагаемым способом одного из возможных вариантов блока магнитных головок.Изготовление блока магнитных головок попредлагаемому способу происходит, например, 0 следующим образом. Между С-образнымиферритовыми пластинами 1, каждая из которых представляет собой заготовку двух ферритовых сердечников 2, и экранами 3, которые в частном случае могут являться экранной арматурой, устанавливают немагнитные ферритовые прокладки 4. Затем производят сваривание С-образных ферритовых пластин 1 и экранов 3 стеклом и удаление немагнитных ферритовых прокладок 4, Сваривание стеклом 0 осуществляют при 900 - 1000 С в течение 1 -2 ч. В результате сваривания образуются монолитные сборки 5 со стеклянными прослойками 6. Сборки 5...

Номер патента: 539781

Опубликовано: 25.12.1976

Авторы: Воротилов, Губенков, Зубенко, Кипнис, Спивак

МПК: B29H 17/28

Метки: корда, обрезиненного, стыковки

...Кроме того, кинематическая связь ительных рычагов обеспечит синхронперемещения в направляющих верхних ющих плит. На фиг. 1 показано описываемое устройство, общий вид; на фиг. 2 - то же, разрез по А - А на фиг. 1.Описываемое устройство содержит стойки 1, 2, на которых смонтированы оси 3, 4 для крепления нижних стыкующих плит 5, 6. Под этими плитами установлены возвратные элементы, например пневмоцилиндры 7. Над плитами расположены верхние стыкующие плиты, выполненные составными по высоте из опорных элементов 8, на которых подвижно установлены наборы пластин 9, взаимодействующие внутренней поверхностью с эластичными камерами 10, соединенными с источником давления,,Верхние стыкующие плиты подвижно установлены в направляющих 11, 12 и...

Номер патента: 535754

Опубликовано: 15.11.1976

Авторы: Бондаренко, Ефименко, Зубенко, Маслов

МПК: H04N 5/66

Метки: информации, отображения

...каналов. На этой строке появляются амплитудные отметки сигналов, поступающих по всем каналам.Устройство работает следующим образом.Для образования растра используется си стема отклонения 4 с двумя взаимно перпендикулярными катушками - катушки 3 отклонения по каналам и катушки 5 отклонения по дальности. Через катушку 3 отклонения по каналам протекает ток с выхода блока 2 раз вертки по каналам, изменяющийся по ступенчатому закону. Через катушку 5 отклонения по дальности протекает ток пилообразной формы, поступающий с выхода блока 7 развертки по дальности. При совместном дейст вии этих токов на экране ЭЛТ 1 образуется растр, состоящий из (и+1) строк, каждая из которых представляет собой совокупность точек.Работа блока 2 развертки по...

Номер патента: 497012

Опубликовано: 30.12.1975

Авторы: Зубенко, Илизаров, Кириллов

МПК: A61B 5/10

Метки: восстановления, дорожка, ортопедии, тренировочная

...опорных реакций независимо от положения больного на дорожке.Целью изобретения является устранение указанных недостатков.Эта цель достигается тем, что опорные плоскости установлены на шарнирах, снабжены приводом р аздельного подъема, а датчики давления расположены на концах опорных плоскостей и включены последовательно.На чертеже изображена тренировочная дорожка, общий вид.Тренировочная дорожка содержит опорные плоскости 1, установленнье на шарнирах 2, прикрепленных с одной стороны к плоским пружинам 3 с наклеенными тензометрическими датчиками 4 давления, включенными последовательно, а с другой стороны - посредством гаек 5 к приводу раздельного подъема,выполненному в виде установочного винта б и редуктора 7 со съемной рукояткой...
