Устройство для набора остовов бочек
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

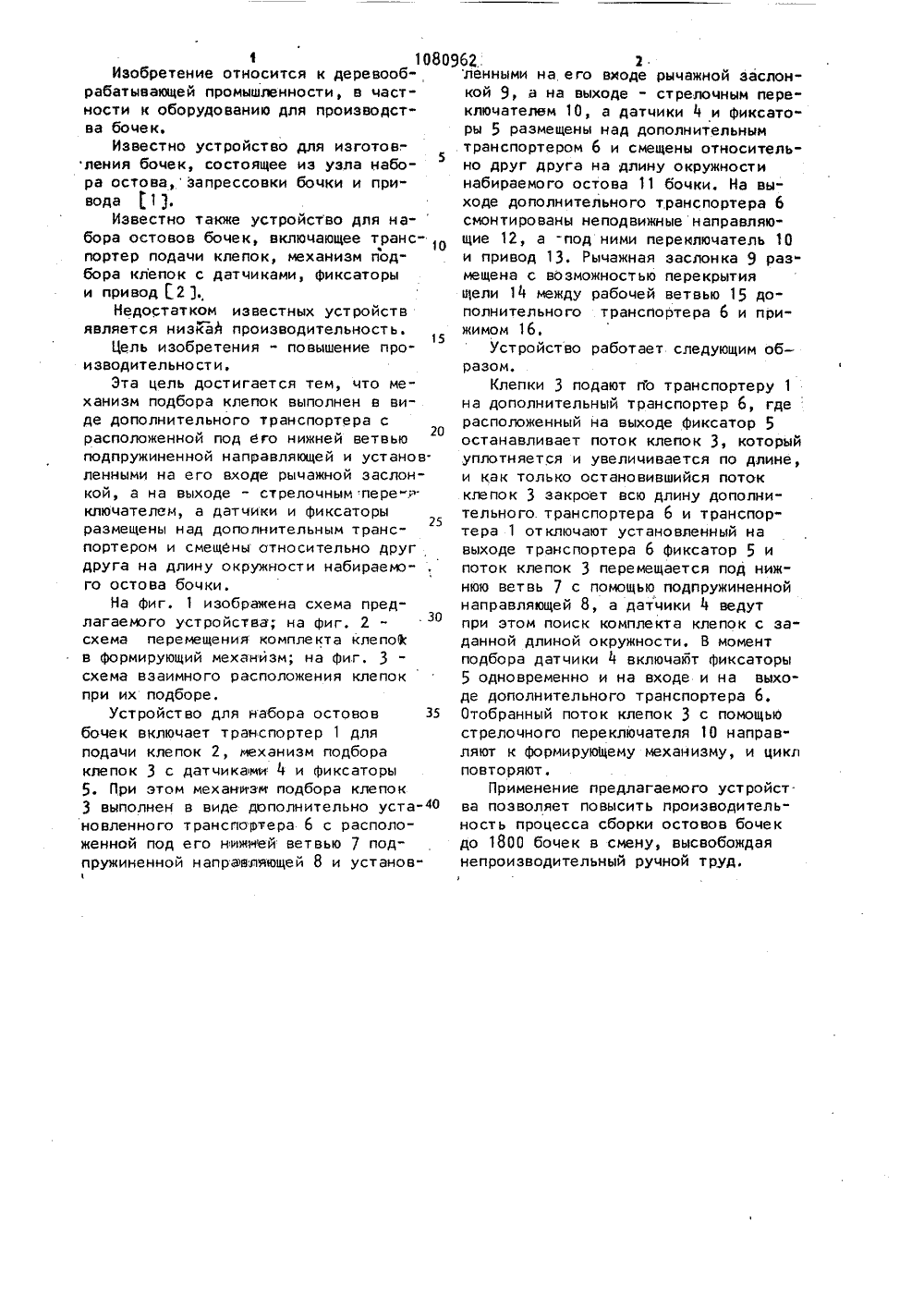

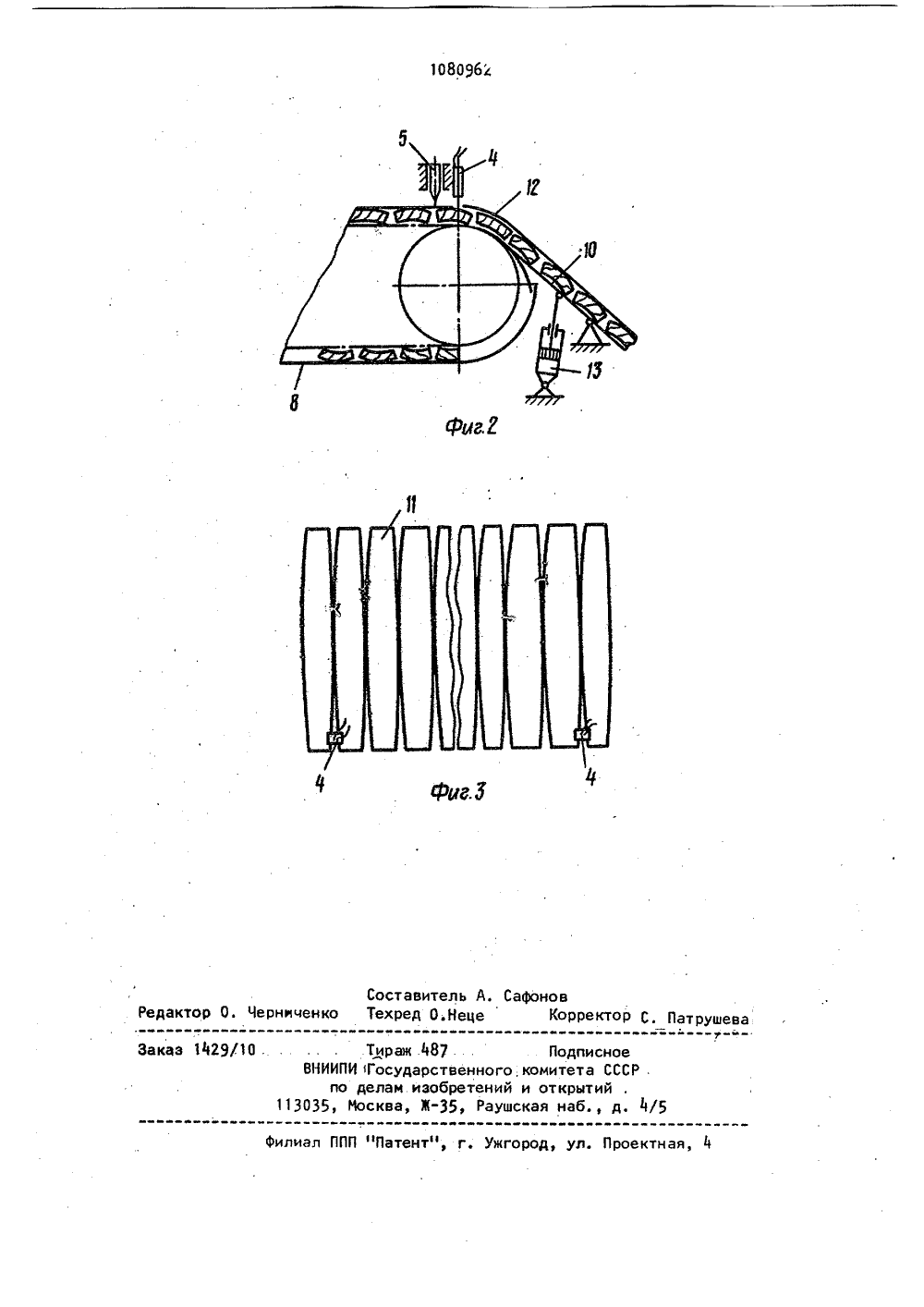

(19) (11) СОЮЭ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУВЛИН 02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ ИЗОБРЕТЕНИЯ ПИСАН(72) А,-А, А. Кацергюс, В. Ю. Жидонис, П, П, Вичюлис и В. К. Найнис (71) Каунасский политехнический институт им. Антанаса Снецкуса(56) 1, Авторское свидетельство ССС йф 479622, кл. В 27 Н 5/02, 19732. Авторское свидетельство СССР йф 415162, кл. В 27 Н 5/02, 1972 (прототип),(54)(57) УСТРОЙСТВО ДЛВОВ БОЧЕК, включающее Я НАБОРА ОСТОтранспортеру И АВТОРСКОМУ подачи клепок, механизм подбора клепок с датчиками, фиксаторы и привод,о т л и ц а ю щ е е с я тем, что,с целью повышения производительности,механизм подбора клепок выполнен ввиде дополнительного транспортера срасположенной под его нижней ветвьюподпружиненной направляющей и установленными на его входе рычажной заслонкой, а на выходе - стрелочным переключателем, а датчики и фиксаторыразмещены над дополнительным транспортером и смещены относительно другдруга на длину окружности набираемого остова бочки.10809Изобретение относится к деревообрабатывающей промышленности, в частности к оборудованию для производства бочек.Известно устройство для изготов.- ления бочек, состоящее иэ узла набо 5 ра остова,запрессовки бочки и привода1.Известно также устройство для на-бора остовов бочек, включающее трансО портер подачи клепок, механизм подбора клепок с датчиками, Фиксаторы и привод 2 .Недостатком известных устройств является низкая производительность.Цель изобретения - повышение производительности.Эта цель достигается тем, цто механизм подбора клепок выполнен в виде дополнительного транспортера с расположенной под его нижней ветвьюго подпружиненной направляющей и установ. ленными на его входе рычажной заслонкой, а на выходе - стрелочным пере"." ключателем, а датчики и фиксаторы25 размещены над дополнительным транспортером и смещены относительно друг друга на длину окружности набираемого остова бочки.На Фиг. 1 изображена схема предлагаемого устройства," на фиг. 2- схема перемещения комплекта клепоЖ в Формирующий механйзм; на фиг. 3 схема взаимного расположения клепок при их подборе.Устройство для набора остовов 35 бочек включает транспортер 1 для подачи клепок 2, механизм подбора клепок 3 с датчиками 4 и фиксаторы 5. При этом механизм подбора клепок 3 выполнен в виде дополнительно установленного транспортера 6 с расположенной под его нижней ветвью 7 подпружиненной напрзвляющей 8 и установ 62. 2ленными на его входе рычажной заслонкой 9, а на выходе - стрелочным переключателем 10, а датчики 4 и фиксаторы 5 размещены над дополнительнымтранспортером 6 и смещены относительно друг друга на длину окружностинабираемого остова 11 бочки. На выходе дополнительного транспортера 6смонтированы неподвижные направляющие 12, а -под ними перенлючатель 10и привод 13, Рычажная заслонка 9 размещена с возможностью перекрытиящели 14 между рабочей ветвью 15 дополнительного транспортера б и прижимом 16,Устройство работает следующим образом.Клепки 3 подают по транспортеру 1на дополнительный транспортер 6, гдерасположенный на выходе Фиксатор 5останавливает поток клепок 3, которыйуплотняется и увеличивается по длине,и как только остановившийся потокклепок 3 закроет всю длину дополнительного транспортера б и транспортера 1 отключают установленный навыходе транспортера 6 фиксатор 5 ипоток клепок 3 перемещается под нижнюю ветвь 7 с помощью подпружиненнойнаправляющей 8, а датчики 4 ведутпри этом поиск комплекта клепок с заданной длиной окружности, В моментподбора датчики 4 включают Фиксаторы5 одновременно и на входе и на выходе дополнительного транспортера 6,Отобранный поток клепок 3 с помощьюстрелочного переключателя 10 направляют к Формирующему механизму, и циклповторяют.Применение предлагаемого устройст.ва позволяет повысить производительность процесса сборки остовов бочекдо 1800 бочек в смену, высвобождаянепроизводительный руцной труд.3ПатрушеУ филиал ППП "Патент", г. Ужгород, ул. Проектная,Заказ 1429/10 Тираж ВНИИПИ 1 Госу по делам 113035, Москва
СмотретьЗаявка
3524414, 16.12.1982
КАУНАССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. АНТАНАСА СНЕЧКУСА
КАЧЕРГЮС АЛЬГИМАНТАС-АНДРЮС АНДРЕВИЧ, ЖИДОНИС ВИЛЮС ЮОЗОВИЧ, ВИЧЮЛИС ПЕТРАС ПЕТРОВИЧ, НАЙНИС ВИТАУС КАЗИМЕРОВИЧ
МПК / Метки
МПК: B27H 5/02
Опубликовано: 23.03.1984
Код ссылки
<a href="https://patents.su/3-1080962-ustrojjstvo-dlya-nabora-ostovov-bochek.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для набора остовов бочек</a>
