Дозатор для текучих материалов

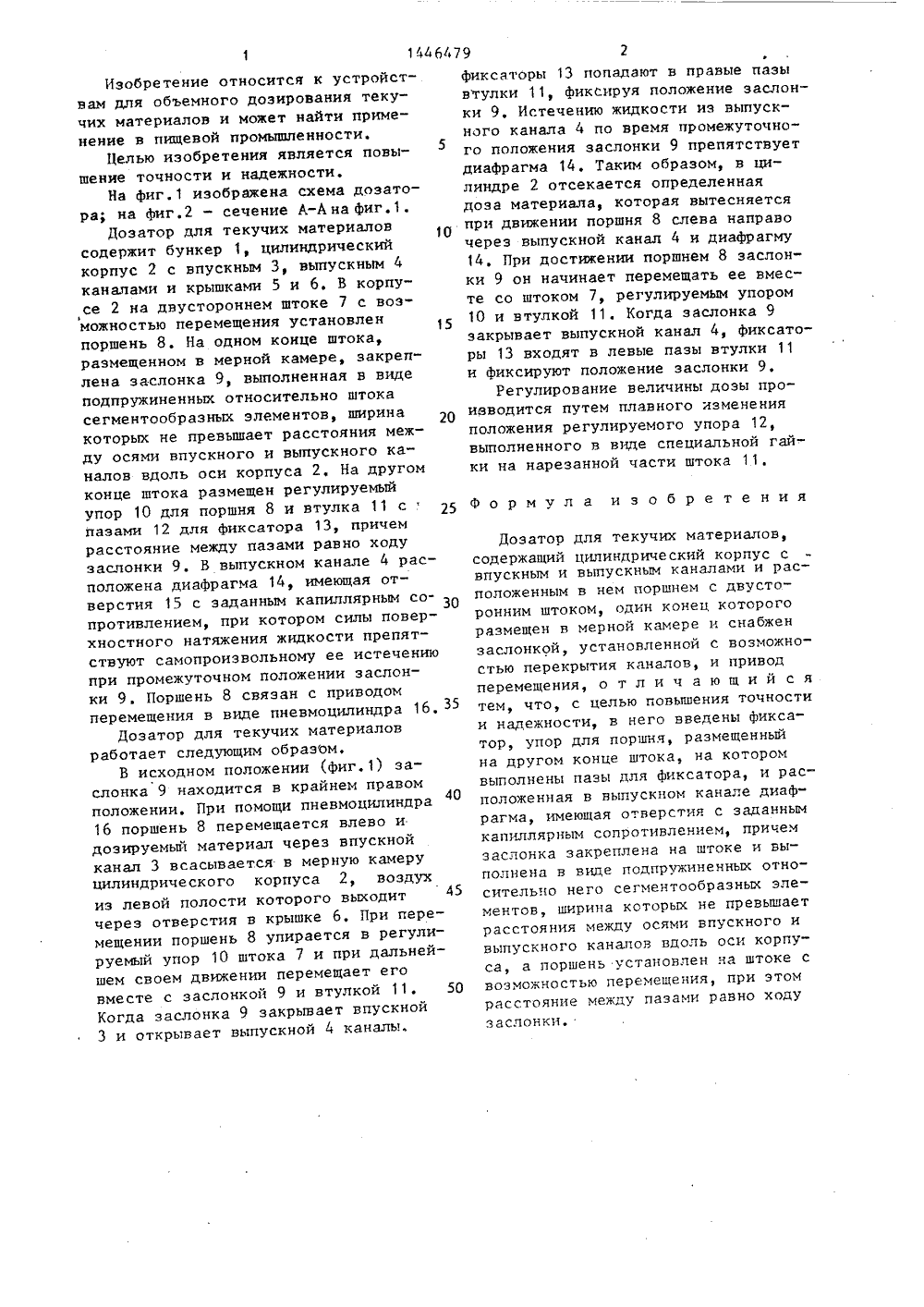

(51)4 С 01 Р 1 РЕТЕН ОРС Ъ/ СВИДЕТЕЛЬС ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ(71) Каунасский политехнический институт им.Антанаса Снечкуса(56) Авторское свидетельство СССР У 1153237, кл, С 01 Р 11/06, 1983.Авторское свидетельство СССР Яф 1185095, кл, С 01 Г,11/06,1984. 54) ДОЗАТОР ДЛЯ ТЕКУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к устройствам для объемного дозирования текучих материалов и позволяет повыситьточность и надежность, При перемещении поршня 8 влево относительно штока 7 он упирается в размещенный нанем упор 10 и при дальнейшем своемдвижении поршень 8 перемещает шток7 вместе с закрепленной на одном егоконце заслонкой 9 и размещенной с упором 1 О на другом его конце втулкой11 с пазами 12 для фиксатора 13. Про.исходит всасывание дозируемого материала из бункера 1. Когда заслонка9, выполненная в виде подпружиненныхотносительно штока 7 сегментообразных элементов, ширина которых непревышает расстояния между осямивпускного и выпускного .каналов вдольоси цилиндрического корпуса 2, закрывает впускной 3 и открывает выпускной 4 канал, фиксаторы 13 попадаютв правые пазы втулки 11, Истечениюжидкости из выпускного 4 канала вовремя промежуточного положения заслонки 9 препятствует установленнаяв нем диафрагма 14, имеющая отвер"стия 15 с заданным капиллярным сопротивлением, Вытеснение дозы происходит при перемещении поршня 8 слеванаправо. При перекрытии выпускногоотверстия заслонкой 9 фиксаторы 13входят в левые пазы втулки 11, Расстояние между пазами втулки 11 равноходу заслонки 9. 2 ил,14464 заслонки,Изобретение относится к устройствам для объемного дозирования текучих материалов и может найти применение в пищевой промышленности.Целью изобретения является повышение точности и надежности,На фиг1 изображена схема дозатора; на фиг,2 - сечение А-Ана фиг.1.Дозатор для текучих материаловсодержит бункер 1, цилиндрическийкорпус 2 с впускным 3, выпускным 4каналами и крышками 5 и 6. В корпусе 2 на двустороннем штоке 7 с возможностью перемещения установленпоршень 8. На одном конце штока,размещенном в мерной камере, закреплена заслонка 9, выполненная в видеподпружиненных относительно штокасегментообразных элементов, ширинакоторых не превышает расстояния между осями впускного и выпускного каналов вдоль оси корпуса 2. На другомконце штока размещен регулируемыйупор 10 для поршня 8 и втулка 1 1 спазами 12 для фиксатора 13, причемрасстояние между пазами равно ходузаслонки 9, В выпускном канале 4 расположена диафрагма 14, имеющая от"верстия 15 с заданным капиллярным сопротивлением, при котором силы поверхностного натяжения жидкости препятствуют самопроизвольному ее истечениюпри промежуточном положении заслонки 9. Поршень 8 связан с приводомперемещения в виде пневмоцилиндра 16. 35Дозатор для текучих материаловработает следующим образом,В исходном положении (фиг. 1) заслонка 9 находится в крайнем правомположении, При помощи пневмоцилиндра16 поршень 8 перемещается влево идозируемый материал через впускнойканал 3 всасывается в мерную камеруцилиндрического корпуса 2, воздухиз левой полости которого выходит 45через отверстия в крышке 6. При перемещении поршень 8 упирается в регулируемый упор 10 штока 7 и при дальнейшем своем движении перемещает еговместе с заслонкой 9 и втулкой 11, 50Когда заслонка 9 закрывает впускной3 и открывает выпускной 4 каналь 1 79 2ф фиксаторы 13 попадают в правые пазы втулки 11, фиксируя положение заслонки 9, Истечению жидкости из выпускного канала 4 по время промежуточного положения заслонки 9 препятствует диафрагма 14. Таким образом, в цилиндре 2 отсекается определенная доза материала, которая вытесняется при движении поршня 8 слева направо через выпускной канал 4 и диафрагму 14. При достижении поршнем 8 заслонки 9 он начинает перемещать ее вместе со штоком 7, регулируемым упором 10 и втулкой 11, Когда заслонка 9 закрывает выпускной канал 4, фиксаторы 13 входят в левые пазы втулки 11 и фиксируют положение заслонки 9,Регулирование величины дозы производится путем плавного изменения положения регулируемого упора 12, выполненного в виде специальной гайки на нарезанной части штока 11. Формула изобретения Дозатор для текучих материалов, содержащий цилиндрический корпус с впускным и выпускным каналами и расположенным в нем поршнем с двусторонним штоком, один конец которого размещен в мерной камере и снабжен заслонкой, установленной с возможностью перекрытия каналов, и привод перемещения, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и надежности, в него введены фиксатор, упор для поршня, размещенный на другом конце штока, на котором выполнены пазы для фиксатора, и расположенная в выпускном канале диафрагма, имеющая отверстия с заданным капиллярным сопротивлением, причем заслонка закреплена на штоке и выполнена в виде подпружиненных относительно него сегментообразных элементов, ширина которых не превышает расстояния между осями впускного и выпускного каналов вдоль оси корпуса, а поршень установлен на штоке с воэможностью перемещения, при этом расстояние между пазами равно ходу1446479 орректор В Романенк писное НТ СССР обретенияРалцская Лроектная нс -попиграФическое предприятие, г, Ужгород,1 рв 1 п сСоставитель Н.Немцеведактор Л. Гратилло Техред Г 1.Ходанич Заказ 6739/46 Тираж 717 В 11 ОИ 1 И Государственного комитета по 113035, Москва, Ж
