Яковлев

Номер патента: 1266834

Опубликовано: 30.10.1986

Авторы: Красовский, Яковлев

МПК: B66C 23/02

Метки: кран, монтажный

...9, также закрепленного на удлинителе шарнирно и соединенного со стрелой 6 при помощи стяжки 10. На удлинителе 4 имеются отверстия 11, в которые входит палец 12, скрепляющий удлинитель 4 с колонкои 1.ч 20На оголовке удлинителя 4 укрепление пружины 13 при помощи стержня 14 с раскрепанной на нем после сборки узла барашковой гайки 15. Стержень 14 имеет зацеп 16, входящий в пазы 17 распорного элемента 8. 25 Канат 18 от лебедки через блоки 5 и 7 идет к крюку.В транспортном положении (при переносе крана в шахте) удлинитель 4 вставляется до отказа в колонку 1, поворачивается в ней вокруг своей оси на 90 и закрепляется пальцем 12 через соответствующее отверстие в колонке (отверстие не показано), при этом стяжка отсоединяется от распорного...

Номер патента: 1266754

Опубликовано: 30.10.1986

Авторы: Губаренко, Яковлев

МПК: B43K 7/12

Метки: авторучка

...расположенную к стержнеобразному пишущему элементу 6 и представляющую собой скошенный участок верхнего торца трубчатого на. конечника 4, Кроме того, предусмот- . рено, что колпачок 1 имеет в отверстии 2 реброобразные выступы 10 для центрирования грузика 8 при его перемещении от пишущего конца 7 стержнеобразного пишущего элемента 6,Пользование авторучкой заключается в том, что для приведения ее в рабочее положение авторучку устанавливают вертикально трубчатым наконечником 4 внизПри этом стержне- образный пишущий элемент 6 в результате осевого перемещения устанавливается пишущим концом 7 за нижним торцом трубчатого наконечника 4 с внешней стороны и одновременно устанавливается верхним торпом под тор 266754 2 30 40,для взаимодействия с ней...

Номер патента: 1265854

Опубликовано: 23.10.1986

Авторы: Захаров, Яковлев

МПК: G11C 11/02

Метки: памяти, элемент

...тока, протекающего по обмотке с прямоугольной петлей гистереэи- ке считывания, перемагничивания серса, с обмотками записи и считывания, дечника не происходит, а значит и не усилительный транзистор 2, согласую возникает импульс на выходе элемента щий 3 и нагрузочный 4 резисторы и фор- памяти.сирующий конденсатор 5. Показаны также входы 6 записи и считывания 7 и Формула изобретения выход 8 ЭП.20Элемент памяти работает в двух режимах: записи и считывания.В исходном состоянии сигнал на входе ЭП имеет высокий потенциал, а цепь обмотки считывания обесточена.В этом случае транзистор 2 закрыт и на выходе ЭП присутствует сигнал логического "О".Режим записи. Запись логической "1" в ЭН осуществляется подачей на 30 вход записи 6 отрицательного...

Номер патента: 1265743

Опубликовано: 23.10.1986

Авторы: Кадацкий, Яковлев

МПК: G05F 1/56

Метки: импульсный, многофазный, стабилизатор

...управления с соответствующего выхода регистра 12 сдвига.Выходной отрицательный импульс (фиг. 2, эпюра 1 ) первого логическо го элемента 2 И-НВ 16 используетсядля синхронизации формирователя 20пилообразного напряжения. Выходнойсигнал Б(с) (фиг. 2, эпюра а ) формирователя 20 с периодом следованияТ воздействует на один из входовширбтно-импульсного модулятора 11,на второй вход которого воздействует уровень напряжения 0 (С) с выхода схемы 15 сравнения. Это вызываетпоявление на выходе модулятора 11широтно-модулированного сигнала сдлительностьюимпульсов й и периодом следования Т (фиг. 2, эпюра о ).Указанный сигнал поступает на входвторого формирователя 9 строб-импульсов. На фронт 1/О данного сигнала второй формирователь 9 стробимпульсов...

Номер патента: 1265741

Опубликовано: 23.10.1986

Авторы: Кадацкий, Яковлев

МПК: G05F 1/56

Метки: импульсный, многофазный, стабилизатор

...сигнала с длительностями импульсов С ОСц йз С 03(фиг. 2, е ) и периодом Т/2. Указанный сигнал поступает на первый вход селектора 22, на второй вход которого поступает сигнал с ш-го выхода счетчика 19 (эпюра 6 , фиг, 2). Низкий уровень выходного сигнала селектора 22 Формируется (эпюра В ,фиг,2) при одновременном присутствии низких уровней напряжений на его входах (эпюры е,, Фиг, 2). В каждом из периодов Т выходной сигнал (фиг. 2, Ь ) ш-го разряда двоичного счетчика 19 на интервале времени Т/2 имеет высокий уровень напряжения, запрещающий прохождение на выход селектора 22 широтно-модулированного сигнала - низкого уровня напряжения широтно-импульсного модулятора 11. Поэтому из двух импульсов выходного сигнала указанного...

Номер патента: 1265219

Опубликовано: 23.10.1986

Авторы: Кадченко, Лежнев, Негинский, Федулов, Яковлев

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...ребер нарушается точная установка жаростойкого экрана и природный газ выходит из фурмы по сечениюнеравномерно, что отрицательно отражается на процессах его горения, Оптимальная длина ребер от торца жаростойкого экрана составляет половинудлины экрана, При большей длине реберприродный газ, выходящий из фланца,не успевает равномерно перемешиваться в кольцевой полости, при меньшейдлине нарушается точная установка жаростойкого экрана,Согласно моделированию сечениямежду выступом и торцом жаростойкогоэкрана должно соответствовать выходному сечению газовой полости, а оптимальный угол выступа должен находитьася в пределах 50-70 , Меньшая величина угла не обеспечивает заданной траектории внедрения природного газа вструю горячего дутья и приводит...

Номер патента: 1265155

Опубликовано: 23.10.1986

Авторы: Корницкий, Яковлев

МПК: C03B 37/06

Метки: волокнообразующее, волокон, штапельных

...рабочцмц соплами длл его ускоренияц камеру волокнообразованил, в передней стенке которой имеется сопло для Изобретение относится к производству цтапелыьх волокон, преимущественно к установкам для получения волокон способом раздува струй минеральных расплавов сжимаемой средой, ц может быть использовано для полученцл различных видов продукции, основу которых составляют данные волокнаЦель изобретения - повышение производительности при высоком качестве готовой продукции.а чертеже предстадлецо устройство, продольный разрез.3 ояокнообразуащее устройство содержит приемное сопло 1 длл ввода ст 1 зуи иасплазза в устроЙстзополость 2 подода энергоносителя ца рабочие сопла 3-5, направляющие лопатки 6, цззцдрзческие отверстия 7 для . пода ш...

Номер патента: 1263610

Опубликовано: 15.10.1986

Авторы: Анохин, Баркман, Гильченок, Копполов, Коростелев, Левицкий, Моносов, Певцов, Яковлев

МПК: B66C 23/26

Метки: крана, опорно-поворотной, перевода, положения, рабочее, рамы, транспортного

...вниз точку нриложения первой силы до упомянутогподъема передней части рамы над тягачем и опускания ее задних опорна подкрановый путь, а упомянутые.силы создают посредством установленного на подкрановом пути домкрата,12 оставитель А. Геехред В.Кадар ов Редактор Э.Слиган рректо ж Подписиета СССРытий акаэ 5487/2 раж 799 дарственн изобретенЖР ВНИИПИ Го по дела 113035, Моски и откр ушская н д. 4/5 Проиэво енно-полиграфическое предприятие, г. Ужгород, ул. Проектная Изобретение относится к подьемнотранспортному оборудованию, а именнок способам перевода опорно-поворотной рамы крана иэ транспортного положения в рабочее.Цель изобретения - упрощение спо"соба перевода рамы крана в рабочееположение.На Фиг. 1 показан тягач с рамойкрана в...

Номер патента: 1263511

Опубликовано: 15.10.1986

Авторы: Иванов, Соколов, Тищенко, Яковлев

МПК: B24B 53/04

Метки: абразивных, кругов, станок

...закреплен на станине 1 и содержит загрузочный захват 18 и разгрузочный захват 19, которые установлены на подвижном в осевом направлении валу 20. Вал 20 имеет привод 21 подъема и привод 22 поворотаЗагрузочный захват 18 снабжен механизмом центрирования пакета кругов 5 по наружному диаметру, выполненным в виде губок 23 высотой, равной высоте пакета кругов. Губки 23 подвижны в радиальном направлении.Станок имеет систему управления, которая обеспечивает последовательную работу механизмов станка в заданных режимах в полуавтоматическом или автоматическом циклах. 15 20 25 30 35 40 45 50 55 Стднок рдботдет следуюпвю обрд ом, Круги 5 устандвливдются нд загрузочный захват 18 подающим транспортером 1 О и центрируются на захвате по наружному...

Номер патента: 1262637

Опубликовано: 07.10.1986

Авторы: Гнусин, Елисеев, Желязко, Клычков, Лукьянченко, Яковлев

МПК: H02K 3/48

Метки: статор, электрической

...лист укладывают в пазы нижней ча.сти пресс-Формы на слой эластичного вязкого диэлектрика, который предварительнс на носят на лавсановую пленку, находящуюся на дне указанных пазов прессформы, и при сомкнутых полуформах пресс-формы 6 прессуют П-образную 26372ленту при 70-80 С в течение 10-15 мин,с удельным давлением 10- 12 кг/смаДалее указанную ленту извлекают изпресс-Формы и отделяют лавсановую Б пленку со стороны упругоэластичногодиэлектрика. После этого, сворачивая, накладывают ленту на пазовуючасть обмотки до соприкосновенияупругоэластичных слоев диэлектрика,находящихся на выступах ленты. Далееее запрессовывают под давлением 3540 кг/см вместе с обмоткой в пазыстатора машины.Предлагаемая конструкция статора 15 благодаря...

Номер патента: 1262591

Опубликовано: 07.10.1986

Авторы: Гуревич, Савченко, Яковлев

МПК: H01H 51/28

Метки: высоковольтное, коммутационное

...(тиристора) 12 и переменного резистора 13 (например, проволочного прецензионного) с вращающимся штифтом 14, причем вращающийся штифт 14 переменного резистора 13 расположен вдоль продольной оси неподвижного диэлектрического корпусаи сочленен с регулирукнцим подвижным элементом 6 с помощью шпица 15. Упомянутый комму тационный элемент жестко зафиксирован в полости 16 неподвижного диэлектрического корпуса 1 при помощи, например, диска 17. Переменный резистор 13 включен в цепь управления полупроводникового вентиля 12 (между анодом и управляющим электродом). Основные электроды полупроводникового вентиля 12 (анод и катод) включены последовательно с обмоткой 18 возбуждения геркотрона при помощи высоковольтного кабеля 19, полость проходного...

Номер патента: 1262460

Опубликовано: 07.10.1986

Авторы: Бурдо, Залманзон, Куликов, Савостьянов, Яковлев

МПК: G05D 7/06

Метки: защиты, оросительной, системы

...сигнала,Последний выполнен в виде двухмембранного дифференциального гидромеханического элемента 10, соединенного через релейный передаточный механизм 11с клапаном 7 канала 6 питания,Релейный передаточный механизм 11выполнен в виде зубчатого сектора 12,соединенного с чувствительным органом 13 двухмембранного дифференциального гидромеханнческого элемента 10 и кинематически связанного с зубчатой шестерней 14. На оси шестерни 14 установле- .ны два рычага 15 и 16, Рычаг 15 закрепленна оси шестерни 14, а рычаг 16 свободно на ней установлен, Концы рычагов 15 и 16 соединены пружиной 17.Устройство работает следующим образом,мПри разрыве трубопровода, приводящем к созданию в магистральномтрубопроводе 1 большего расхода воды,чем нормальный...

Номер патента: 1262230

Опубликовано: 07.10.1986

Авторы: Ладатко, Яковлев

МПК: F26B 9/06

Метки: газовая, камера, лесосушильная, циркуляцией, эжекционно-реверсивной

...экран 4. В камере помещен штабель пиломатериалов 5. Вентилятор 6 соединен входным отверстием с лесосушильной камерой и через воздуховод соединен с воздухораспределительными коллекторами 1 и 2. Дополнительный рециркуляционный контур содержит подающий воздуховод 7, соединенный с камерой, вентилятор 8, инжекционный смеситель теплогенератора 9 и нагие тательный канал 3. Эжекционно-реверсивная система циркуляция агента сушки оборудована переключающим шибером 10, Лесосушильная камера оборудована принудитель. ной вытяжной вентиляцией, состоящей из поворотной заслонки 11, смонтированной в вытяжной трубе, и вытяжного вентилятора 12.Лесосушильная камера работает следующим образом.Высушиваемый материал в виде штабеля 5 помещают в камеру, куда...

Номер патента: 1262216

Опубликовано: 07.10.1986

Авторы: Агамалов, Ворожев, Делиев, Урбанюк, Чистяков, Яковлев

МПК: F25B 9/00, F28D 17/02

Метки: регенератор

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор А. ВоровичЗаказ 5406/33 1Изобретение относится к криогенной технике, преимущественно к газовым холодильным машинам, работающим по циклуСтирлинга.Цель изобретения - снижение сопротивления регенератора.5На фиг. 1 схематично изображен регенератор, разрез; на фиг. 2 - сечение А - Ана фиг. 1,Регенератор содержит газонепроницавмую стенку 1, газопроницаемые стенки 2, 10образующие полость, заполненную сферической насадкой 3, поверхность газопроницаемых стенок 2 со стороны насадки 3 выполнена с выступами 4 и впадинами 5, боковая поверхность 6 которых расположена подуглом 20 - 90 к...

Номер патента: 1261895

Опубликовано: 07.10.1986

Авторы: Есинеев, Магарит, Рыбаков, Шульц, Яковлев

МПК: B66F 7/22

Метки: кантования, крупногабаритных

...фиксатор 3 положения изделия 4, выполненный в виде защелки с зубом и 2 О смонтированный на стойке, поворотную платформу 5, шарнирно закрепленную на основании 1, вал 6, являющийся7 осью вращения пламформы 5, привод поворота платформы, поворотную опору5 8, закрепленную на валу 6, двуплечий рычаг 9, центральной частью закрепленный на стойке 2, одно плечо которого расположено с возможностью взаимодействия с иэделием, а на другом 36 закреплен противовес 10.На поворотную платформу 5 укладывают, например, краном плитное изделие 4 в исходное положение (горизон тальков), включают привод 7 и изделие поворачивают .вокруг вала 6 из . до6 из исход" ного положения так, что его центр тя" роектная,Произв.-полигр. пр"тие, г. Ужгород, ул. Изобретение...

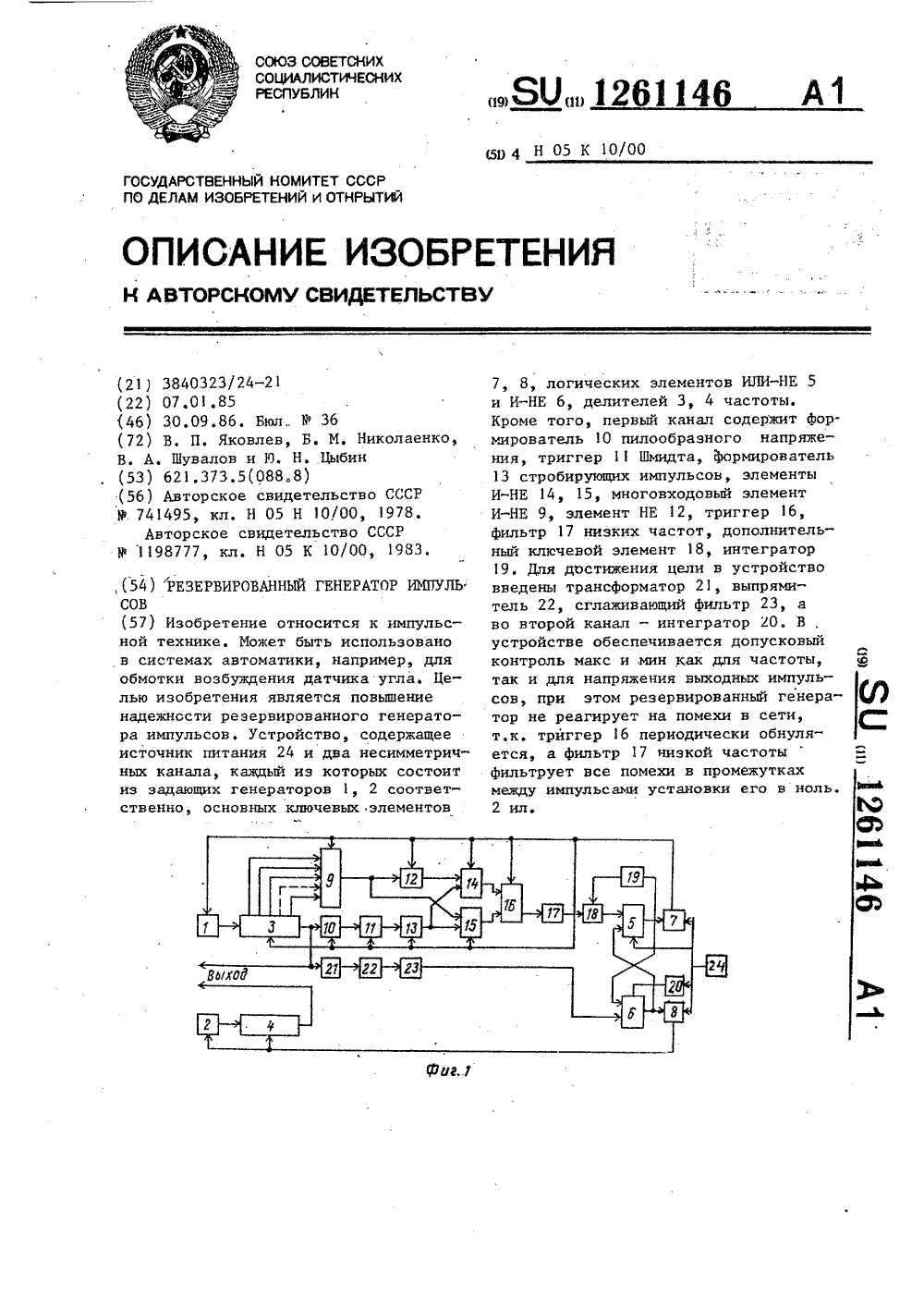

Номер патента: 1261146

Опубликовано: 30.09.1986

Авторы: Николаенко, Цыбин, Шувалов, Яковлев

МПК: H05K 10/00

Метки: генератор, импульсов, резервированный

...И-НЕ 6, что приводит к переключению работы генератора на резервный канал. При этом ключевой 15 элемент 7 закрывается и первый канал обесточивается, Постоянное напряжение, снимаемое с выхода элемента И-НЕ 6, открывает ключевой элемент 8, и на его выходе появляется напряжение 20 питания второго канала.С выхода формирователя 10 пилообразного напряжения сигнал поступает на вход триггера Шьщдта 11, При возрастании напряжения пилы 1., до порогового значения цн (см. фиг. 2) переключается триггер Шмидта 11, после чего на выходе формирователя 13 появляется стробирующий импульс Б малой длительности, поступающий на входы элементов 14 и 15, Сигналы с выходов триггерных ячеек делителя 3 частоты собираются на входах многовходового элемента И-НЕ 9, на...

Номер патента: 1260623

Опубликовано: 30.09.1986

Авторы: Иванов, Яковлев

МПК: F16H 33/08

Метки: автоматическая, импульсная, инерционная, передача

...относится к машиностроению, а именно к автоматическим инерционным передачам, служащим для преобразования скорости и крутящего момента.Цель изобретения - повышение надежности передачи за счет введения упругих рычагов, обеспечивающих работу передачи при перегрузке.На чертеже схематически изображена автоматическая инерционная импульсная передача.Автоматическая инерционная импульсная передача содержит ведущий кривошип 1, шарнирно соединенный с ним шатун 2 и двуплечий рычаг 3 с равными упругими в продольном направлении плечами. Ось вращения двуплечего рычага 3 совпадает с осью вращения обоймы 4 и инерционного диска 5. Инерционный диск 5 имеет направляющие пазы 6, оси которых совпадают с радиусами диска. В пазах 6 установлены ползуны...

Номер патента: 1259499

Опубликовано: 23.09.1986

Авторы: Глушко, Котенко, Яковлев

МПК: H04B 3/46

Метки: амплитудно-частотных, характеристик, четырехполюсников

...напряжение на выходе преобразователя 4 увеличивается. В момент равенства двух входных напряжений на выходе первого компаратора 5-1границ шаблона появляется короткий 30импульс, затем появляется импульс навыходе первого компаратора 11-1 контрольных частот и т.д. и наконец навыходе последнего компаратора 5-играниц шаблона. Эти короткие импульсы поступают на соответствующие ключи 12. Число ключей= и + а . Сигналы на управляющие входы ключей 12 поступают последовательно, т.е, вначалепоявляется сигнал на управляющем входе первого ключа 12-1, затем на уп равляющем входе второго ключа 12-2и т.д, .На вторые входы ключей 12постоянно поступает напряжение с выхода детектора 3, соответствующееогибающей сигнала, поступающего из 45 канала 18...

Номер патента: 1259419

Опубликовано: 23.09.1986

Авторы: Борзяк, Яковлев

МПК: H02K 5/24

Метки: электрическая

...конструкция применима, главным образом, для вновь проектируемых машин.В варианте исполнения электрической машины (фиг.3) между свисающими частями 4 корпуса 1 и щитами 11 установлена цилиндрическая оправа 17 в кольцевой выточке 5 которой встроен демпферный гофрированный стальной элемент 6 и 7, отвержденный внутри гофр и в отверстиях 8 смесью 10 иэ эластичного полимерного связующего и железного порошка. При этом кольцевой теплопроводящий выступ 15, расположенный между свисающей частью 4 корпуса 1 и лобовыми соединениями обмо; ток 3, выполнен заодно с цилиндрической оправой 17.При работе электрической машины, когда вращается ротор 14, из-за взаимной неуравновешенности ротора возникают различного рода колебания,...

Номер патента: 1257718

Опубликовано: 15.09.1986

Авторы: Курицкая, Сокол, Солопихин, Тугайбей, Яковлев

МПК: H01H 33/666

Метки: вакуумный, выключатель

...износа конических углубленийэлектроизоляционного рычага 9 иливкладыша 20 в процессе эксплуатациипредварительно поджатая пружина 21аксиально перемещает вкладыш 20 вовтулке 19, что и обеспечивает самоустановку электроизоляционного рычага 9 и саморегулировку металлического шарика 17,Электроизоляционный рычаг 9 располагается между двумя боковыми металлическими щеками 3 так, чтобы конические углубления 12 находилисьнапротив цилиндрических втулок 13, 1257718укрепленных в щеках 3 корпуса 4, Через реэьбовые отверстия втулок 13 со стороны щеки 3 устанавливаются метал лические шарики 17 в конические углубления 12. Затем в цилиндрические втулки 13 ввинчиваются вкладьппи 14, и в конические углубления 15 которых самоустанавливаются шарики...

Номер патента: 1257491

Опубликовано: 15.09.1986

Авторы: Абрамзон, Малченко, Яковлев

МПК: G01N 27/00

Метки: диагностики, электромагнитной

...и второму входам операционного усилителя 10, а вторые выводы - к общей гочке устройства.Устройство работает следующим образом.Вихретоковый преобразователь уста навливается вдоль траектории перемещения поршневых колец 16 с некоторым зазором над ними. Параметры обмоток 6 и 7 а также величина питающих их токов, поступающих через 91 2соответствующие резисторы с выхода генератора 9 переменного напряжения, ьыбираются такими, чтобы в исходном состоянии падения напряжения на обеих катушках были одинаковы. В исходном состоянии поршневые кольца 16 не взаимодействуют с магнитным потоком под рабочим торцом, а сигналы, поступающие на оба входа операционного усилителя 10 равны. Следова,7тельно, в исходном состоянии напря - жение, поступающее на...

Номер патента: 1257306

Опубликовано: 15.09.1986

Авторы: Бурдо, Гречихин, Залманзон, Касицин, Кондратьев, Куликов, Носенко, Панфилов, Разумовский, Савостьянов, Угрюмов, Яковлев

МПК: F15C 3/16

Метки: генератор, гидравлический, колебаний

...сосудь с общей перегородкой 7 и сливными отверстиями 8 и 9 в днищах. На первом плече 3 закреплен груз 10. С рычагом 1 кинематически связан золотник 11 цормальцо закрытого клапана 12.Над опорой 2 расположено отверстие 13 гыходцого канала гидравлического гсцера. тора 4 импульсов.Общая перегородка 7 выполнена в виде вставки с наклонными поверхностями (например, как показано на чертежах) вогнутой формы. Такое выполнение перегородки юзволяет сместить к краям центр тяжести Госудов 5 и 6, заполненных жидкостък).Входной канал 15 соединен со входами клапана 12 и генератора 14 импульсов. Выход нормального закрытого клапана 12 сообщен с выходным каналом 6 и с каналом 17 обратной связи, выходное отверстие 8 которого расположено над вторым сосудом 6....

Номер патента: 1257240

Опубликовано: 15.09.1986

Авторы: Суховольский, Черемнов, Яковлев

МПК: E21F 15/00

Метки: возведения, опорных, полос, смесей, твердеющих

...и может быть использовано при ведении закладочных работ,Цель изобретения - снижение затрат на возведение опорных полос иповышение их качестваНа чертеже изображена технологическая схема отработки крутого пласта с закладкой выработанного пространства твердеющими смесями.Способ возведения опорных полосиз твердеющей смеси излагается применительно к технологической схемеотработки наклонного слоя мощногокрутого пласта или тонкого крутогопласта с закладкой выработанногопространства твердеющими смесями,Наклонный слой мощного крутогопласта, подготовленный к отработке.выемочными штреками 1 и 2, вынимаютмеханизированным комплексом 3, продвигающимся по простиранию пласта.Выработанное пространство позадикомплекса 3 поддерживается...

Номер патента: 1257130

Опубликовано: 15.09.1986

Авторы: Павлик, Пасынков, Яковлев

МПК: E01H 1/04

Метки: подметально-уборочная

...закрепленную на валу 10 шнека 6. Бал 10 шнека 6 установлен впрорезях 11 корпуса 5, На разгрузочный конец шнека 6 также установлена ЗОзаслонка 12. Нижний конец трубопровода 4 посредством кронштейна 13 жестко соединен с опорой 14 подшипникавала 10 шнека 6, Верхний конец трубопровода 4 помещен в приемное окно 15бункера-мусоросборника 2 и закрепленна нем при помощи гоФрированной трубы16. Заслонка 12 вь 1 полнена в виде полого цилиндра с окном 17 на боковой поверхности. Заслонка 12 закрепленасоосно на разгрузочном конце шнека6. Срез сопла 8 трубопровода 4 выполнен криволинейным и расположен с постоянным зазором относительно боко вой поверхности цилиндра заслонки 12.Подметально-уборочная машина работает следующим образом.Цилиндрическая щетка...

Номер патента: 1256772

Опубликовано: 15.09.1986

Авторы: Агеев, Ершов, Лакомкин, Яковлев

МПК: B01D 47/06

Метки: газопромыватель

...усеченный конус верхней перегородки входит в патрубок ввода жидкости на расстоянии от его стенки н снабжен разбрызгивателем 12, выполненным в виде конуса, размещенного вершиной вверх, направляющие которого выполнены из пластин 13, установленных под углом к образующей с перекрытием в плане, Нижняя зигзагообразная перегородка своим концом жестко соединена с усеченным конусом 14, направленным вершиной вверх и установленным на расстоянии к промывочной камере посредством пластинчатых ребер 15. Устройство работает следующим образом.Запыленный газовый поток входит в промывочную камеру 2 посредством тангенциально размещенного патрубка 3 и закручивается. При вращательно-восходящем движении в промывочной камере газ движется в основном по...

Номер патента: 1255918

Опубликовано: 07.09.1986

Авторы: Дрейден, Осинцев, Островский, Щепинов, Этинберг, Яковлев

МПК: G01N 33/00

Метки: испытаний, эрозионных

...изображения содержит фотоматериал 5, объектив 7, фильтр пространственных частот в виде помещеннойв Фокальную плоскость объектива 7диафрагмы 8 и Фотоматериал 9,Способ осуществляют следующим образом.Через зеркало 2, объектив 3 налопасть 6 от лазера 1 направляют пучок света, который, отражаясь от лопасти б, через объектив 4 попадаетна фотоматериал 5, на котором производится экспонирование спекл-структуры изображения поверхностного слоялопасти 6,Далее осуществляют дозированноекавитационное воздействие на лопастьб, после чего смещают Фотоматериал 5в его плоскости и производят повторное фотографирование спекл-структуры,о ХПрошедший фотохимическую обработку фотоматериал,5 помещают в устройство пространственной фильтрации иэображения и освещают...

Номер патента: 1255824

Опубликовано: 07.09.1986

Авторы: Агамалов, Ворожев, Делиев, Урбанюк, Чистяков, Яковлев

МПК: F01M 1/04, F25B 9/00

Метки: газовой, привода, регенеративной, смазки, трения, узлов, холодильной

...способ смазки узлов трения привода; на фиг. 2 -- конструкция узла подачи смазки к трущимся элементам привода. 15Газовая холодильная регенеративная машина содержит холодную полость 1, теплу 1 о полость 2, теплообменник-ожижитель 3, холодильник 4, цилиндр 5, норвн 6, реген- ратор 7 и вытеснитель 8. Машина также содержит картер 9 с закл 1 очиным в нем 20 ромбическим приводомО, который снабжен смазочной полостью 1 и смазочными каналами 12. Машина им, рзрвуар 13 консистентной смазки, например, в виде дифференциального цилиндра, обратный клапан 14, регулятор 15 потока (дроссель), трубопровод 16 и дифференциальный поршень 17. Полость 18 между ступенями дифференциального цилиндра соединна с картером 9 каналом 19. Резервуар 13 снабжен...

Номер патента: 1255645

Опубликовано: 07.09.1986

Авторы: Алексеенко, Афтандилянц, Бабаскин, Белянинов, Куканов, Ольховиков, Осьминкин, Пристай, Тимашов, Щегольков, Яковлев

МПК: C21C 5/52, C21C 7/06

Метки: раскисления, стали

...стали создаются условиядля получения стали чистой по .неметаллическим включениям с остаточным,содержанием алюминия или суммарнымсодержанием алюминия и титана менее 0,03%, что обеспечивает наиболееполную реализацию механизма дисперсионного упрочнения нитридами вана,дия.-г.В э том случае длительная проч-.ность тепло устойчив ой стали значительно выше , чем при остаточномсодержании алюминия в ней или суммарном содержании алюминия и титанаболее О, 03% .Способ осуществляют следующим образом .При выплавк е теплоус тойчив ой с тали в дуговой электропечи ДСМ основным процессом после проведения окислит ельног о периода и удаления оки слительного шлака проводят р а ски сл ение в анны алюминием вместе с фер ротитаном и силико к ал ьцием и задают...

Номер патента: 1255624

Опубликовано: 07.09.1986

Авторы: Вовчук, Гагин, Лебедев, Мовшин, Рудаков, Фоменко, Яковлев

МПК: C08F 136/04, G05D 27/00

Метки: диеновых, полимеризации, процессом, углеводородов

...14 запаздывания, выход которого соединен с входом регулятора 15, осуществляющим корректирующее воздействие на задание расхода стабилизатора, Датчик 16 измеряет расход стабилизатора, он соединен с регулятором 15, воздействующим на клапан 17. Выход блока деления 18, определяющего текущую дозировку катализатора на мономер, соединен с регулятором 19. Выход последнего осуществляет коррекцию за- . . дания регулятора 5.Регулирование процесса полимеризации осуществляется следующим образом.Расход шихты в первом полимеризационном аппарате измеряется датчиком 3, температура шихты стабилизируется в теплообменнике 2 контуромрегулирования: датчик температуры 4,регулятор 5, клапан 6. Расход катали 5624 2затора стабилизируется регулятором8,...

Номер патента: 1255174

Опубликовано: 07.09.1986

Авторы: Карпович, Лакомкин, Яковлев

МПК: B01D 45/12, B01D 47/06

Метки: газа

...часть корпуса, откуда шлам отводится через штуцер 4, Далее гаэ смелкими частицами пыли, совершаявращательно-восходящее движение, проходит кольцевую завесу жидкости, вытекающую через зазор 18 между диффузором 19 и усеченным конусом 17 идиспергируют ее,Часть жидкости под действием центробежных сил отбрасывается на стенку устройства и стекает вниз, а часть вместе с газом увлекается потоком ввосходящей движении. Пройдя диффузор 19, газопылежидкостный поток резко снижает свою скорость за счет увеличения проходного сечения. Возникающий градиент скоростей между газом, пылью и жидкостью способствует инерционному осаждению пыли на каплях жидкости и интенсивной турбулизации всего потока за счет сохранения крутки его.При этом происходит...
