Номер патента: 428144

Опубликовано: 15.05.1974

Авторы: Зеленченок, Климович, Механизации, Нечерноземной, Центральный, Шатерник, Электрификации, Яковлев

МПК: G05D 16/06

Метки: давления, клапан, ограниченного, редукционный

...чертеже представлена схема предлатаемого редукционного клапана ограниченного давления,Редукционный клапан состоит из .корпуса1, в котором установлен чувствительный элемент 2, связанный с рабочим органом 3 и нагруженный пружиной 4 с регулировочной резьбовой пробкой 5. Во входной полости А клапана 5 установлен гаситель 5 скоростного напора, а выходная полость Б раздел"па перегородкой 7 с уплотнением 3.Редукционный клапан работает следующим образом,Рабочая среда из источника вы-оного давления поступает во входную полость А, проходит через рабочий орган 3 и выходную полость Б, а оттуда через трубопровод поступает в обслуживаемый резервуар, При достижении в резервуаре требуемого давления оно передается через трубопровод в полость...

Номер патента: 428099

Опубликовано: 15.05.1974

Авторы: Бардмесер, Каленик, Рагозин, Сидоров, Яковлев

МПК: F01D 17/20

Метки: 428099

...реализацию способа. С целью упрощения реализации по сигналуб аварийном дефиците мощности отключают1 асос сетевой воды. идропроект им. С. Я. Жукай и проектно-коиструкторскит"ни И. И, Ползунова пример, магнитный пускатель) - ца останов или пуск сетевого насоса 8.В исходном режиме ЧНД турбины недогружена. При аварийном дефиците мощности от сигнала противоаварийной системной или станционной автоматики производят отключение сетевого насоса. Прекращение расхода воды через бойлер вызывает перераспределение потока пара из бойлера в часть низкого давле ния турбины и, как следствие этого, быстрыйнабор ее мощности. Одновременно с этим устройство 4 экстренного регулирования мощно.сти воздействует на клапаны 5 и 6. По мере отработками задания...

Номер патента: 427973

Опубликовано: 15.05.1974

Авторы: Глазер, Евтюков, Ленинградский, Яковлев

МПК: C09D 3/74

Метки: композиции, покрытий, полимерной, порошковой, состав

...г/1 О е выдерсивает о ие выдсргкивает 50160,70 ие, о/ояон,5 Изобретение относится к защитным покрытиям на основе полимерных порошковых композиций.Известен состав полвме 1 рной порошковой композиции, содержащий, вес. %:Поливинилбутираль 55,0 Полиэтилен низкого давления 9,8 Феиол-формальдегидпую смолу 13,5 Наполнитель, пигмент ОстальноеПокрытие на основе известной порошковой композиции имеет низкие фпзико-механические овойства и;применяется в основном для защитно-декоративных покрытий.Цель изооретсния - повышеие прочности и эластичности покрытий. Поставленная цель достигается путем ния полиэтилена низкого давления (ПЗ Таблицав поливннилоутираль пии компонентов, вес. о Полцвинилбутираль Полиэтилен низкого Порошковую компо сухого...

Номер патента: 427938

Опубликовано: 15.05.1974

Авторы: Институт, Красна, Кучеров, Прокофьев, Яковлев

МПК: C07D 261/04

Метки: n-окисей, изоксазолинов, производных

...циклизацией труднодоступных у-нитрофункцион альных соединений в щелочных условиях. Используемые в качеспве исходных веществ у-нитрофункцио. нальные соединения получают в четыре стадии,Предлагаемым способом получают ранее не описанные полифунктвионалыные М-окиси изаксазолинов, которые другими известными опособами, основанными на циклизации у-нитрофункциональных соединений, получить нельзя,Предлагается способ получения произ. водных К-окисей изоисазолинов общей фор- мулы казанное значение, а АПсгруппа,имодействию с эфиромты общей формулы 11427938 Предмет изобретения Составитель ф. МихайлицынТехред Л. Акимова Корректор И. Симкина Редактор Е, Хорина Заказ 62/319 Изд. М 1582 Тираж 506 Подписное ЦНИИПИ Государственного комитета...

Номер патента: 427122

Опубликовано: 05.05.1974

Авторы: Глезин, Конструкторский, Проектно, Фейгин, Центральный, Цирельсон, Яковлев

МПК: D21F 5/02, F26B 13/18

Метки: сушильный, цилиндр

...енней поверхности и ентральным полым ваи отвода конденсата, , с целью интенсификаижения энергетических становлены турбулизинапример, решетчатые,Центральный научно-иссл конструкторский инстиборудования для целлюлозн Известны сушильные цилиндры,щие барабан с канавками на внутревермностн, торцовые крышки сным полым валом для подачи пара дконденсата,Цель изобретения - интенсификация теплообмена и снижение энергетических затрат.Это достигается тем, что в канавках установлены турбулизирующие перегородки, например, решетчатые.На фиг. 1 изображен сушильный цилиндр,продольный разрез; на фиг, 2 - то же, поперечный разрез; на фиг. 3 - разрез по А - Апа фиг. 1 (установка перегородки в канавке).Сушильный цилиндр содержит барабан 1с кольцевыми...

Номер патента: 426791

Опубликовано: 05.05.1974

Авторы: Евсеев, Изобретени, Лнтипов, Семенов, Яковлев

МПК: B23Q 7/00

Метки: бункерное, загрузочное, элеваторное

...ролика беспечивается пруи(инами 28, оццов вала 2 б насажена звезнная цепью 30 с звездочкой31, которая закреплена на нижнем валу транспортера, В нижней части консольной рамы 2 параллельно боковым щекам 1 б закреплены охватывающие лоток 15 боковины 32, Пружины 7 отрегулированы с помощью гаек б так, что дно незагруженного бункера 8 в его верхнем положении и дно лотка 15 лежат в одной плоскости.Устройство работает следующим образом.В находящийся в верхнем положении бункер 8 насыпаются заготовки. Пружины 7 под действием веса заготовок растягиваются, и бункер по направляющим 3 спускается вниз. После этого заслонку 11 выдвигают из бункера (роль его задней стенки выполняет теперь стенка 17 лотка 15), и верхние заготовки высыпаются на лоток 15....

Номер патента: 426165

Опубликовано: 30.04.1974

Авторы: Бахурец, Козлов, Медведев, Новичков, Шумей, Яковлев

МПК: G01N 1/10

Метки: высокобязкихсред, отбора, проб

...и, кроме того имеет возможность последовательно соединяться через коллектор 9 с линией подачи растворителя, вакуума, воздушной линией.Заборная камера также через коллектор мо жет быть связана линией 10 с газовой фазойаппарата для уравнивания давления в заборной камере 1 с давлением в аппарате.Уплотнительные элементы грибкового клапана ножевого типа выполнены из наплавки 20 твердого сплава. Уплотнение штока 4 - обычное сальниковое. Уплотнение штока 7 осуществляется с помощью резинового кольца, установленного в манжете из фторопласта.В нижней части заборной камеры установ лен патрубок с краном 11 для отвода пробыв приемное устройство.Устройство для отбора проб работает следующим образомНа коллекторе 9 открывается вентиль на 30 линии,...

Номер патента: 426117

Опубликовано: 30.04.1974

Автор: Яковлев

МПК: F25D 21/06

Метки: воздуха, домашних, камерах, осушения, холодильников

...2 транспортера находится внутри холодильника 3 и проходит под испарителем 4 и вдоль внутренней поверхности задней стенки 5, а вторая ветвь 6 расположена между наружной поверхностью задней стенки холодильника змеевиком 7 для охлаждения сжатого хладагента,Транспортер поддерживается роликами 8, а в местах пропуска его ветвей через стенки холодильника установлены ролики 9 из эластичного материала.Привод транспортера может быть осуществлен от электродвигателя-компрессора или от автономного двигателя.При включении компрессора холодильника или автономного двигателя ленточный транспортер приходит в движение и участок с сухой гигроскопической тканью входит внутрь камеры холодильника, принимая на себя избыточную влагу из воздуха, находящегося в...

Номер патента: 426111

Опубликовано: 30.04.1974

Авторы: Борз, Борисенко, Клычков, Резинский, Сафонов, Харьковский, Шум, Яковлев

МПК: F25B 9/02

Метки: охлаждающее

...устройство отличается от известных тем, что рабочее сопло вспомогательного эжектора подключено к горячему концу трубы и тем, что вспомогательный эжектор выполнен вихревым.Такое выполнение устройства позволяет повысить экономичность,На чертеже схематично представлено описываемое устройство.Сжатый газ подается в сопловой аппарат 1 вихревой трубы 2 с горячим 3 и холодным 4 концами, Холодный поток выходит из рабочего сопла 5, которое с корпусом 6 составляет основной эжектор, служащий для подсасывания и нагнетания наружного воздуха в холодильную камеру 7, в которой охлаждаются, например, полупроводниковые приборы 8. Смесь гахолодильнои камеры отсасывается тельным эжектором 9, рабочее сопло подключено трубопроводом 10 к гоонцу...

Номер патента: 425566

Опубликовано: 30.04.1974

Авторы: Кацыгин, Можар, Розум, Специализированное, Стародубцев, Сцепкам, Центральный, Электрификации, Яковлев

МПК: A01B 69/02

Метки: 425566

...раме 1, закрепленной на тракторном агрегате, и содержит опорную штангу 2, на которой крепятся хвостовик 3 с помощью шарнира 4 и подвижное звено 5, следообразующую штангу 6,выпуклыи диск 7 и раскос 8. Хиосопик с помощью шарниров 4 и 9 соединен с опорнои и следообразующей штангами. Г 1 а конце хвостовика расположено опорное колесо 10 флю герного джипа. 11 одвижное звено одним концомс помощью двухшарнирного поводка 11 с шарнирами 12 и Г 3 связано со следообразующеп штангой. Шарнир 2 в транспортном положении по вертикали совпадает с шарниром 10 4 хвостовика, а в рабочем положении смещается в сторону следоо 0 разующей штанги.Отверстие шарнира 13 выполнено элипсовиднои рормы для ооеспечения копироьания реверса сферическим диском. 11...

Номер патента: 425300

Опубликовано: 25.04.1974

Авторы: Зимин, Яковлев

МПК: H03C 3/09

Метки: автоматической, быстродействующей, подстройки, частоты

...импульса.Изобретение пояснено чертежом.На чертеже приведена схема устройства.Устройство для быстродействующей автоматической подстройки частоты содержит смеситель 1, дискриминатор 2, видеоусилитель 3,ключ 4, элемент памяти 5, усилитель постоянного тока 6, подстраиваемый генератор 7, резистор положительной обратной связи 8, конденсатор 9,В качестве усилителя постоянного тока 6применен катодный повторитель, с части катодной нагрузки которого снимается напряжение положительной обратной связи, например 5 составляющее 80 - 9000 от выходного напряжения, Это напряжение подается через резистор 8 на вход ключа 4 и через него на сетку катодного повторителя, причем постоянная времени нарастания напряжения на входе 10 ключа 4 определяется...

Номер патента: 424936

Опубликовано: 25.04.1974

Авторы: Никандров, Проектированию, Проектно, Центральный, Яковлев

МПК: D06H 7/18, D21G 9/00

Метки: бумаги, резки, рулонов

...устройства.Устройство содержит механизм подьема 1 рулона 2 с гидропривадом З,первый ,наклонный ,приемный транспортер 4 и второй наклонный передающий транспортер 5. Нож б для резки рулонов размещен в опорах 7 с гидропр)иводом 8. Механизм 9 поперечной резки бумаги имеет нож 10, прижим 11 и опускающийся прижимной валик 12. Рулон бумаги накатывается на переднийзакругленный край подъемного механизма 1.При помощи гидропривода 3 подъемный механизм подаег рулон бумапи на первый транс.5 портер 4. При этом рулон скатывается в углублениях между транспортерами 4)и 5 в положение 1 (,см. чертеж), которое совмещено с плоскостью хода ножа б. Нож опускается и разрезает рулон на определенную глуби)ну. Разре 1 о ванный слой бумаги развертывается с...

Номер патента: 424702

Опубликовано: 25.04.1974

Авторы: Биль, Лаврик, Яковлев

МПК: A22C 17/00, B26D 1/14

Метки: пищевых, продуктов, разрезания

...ка кта обед, минине отходмет изобретен Изобретение относится к резательным машинам.Известно устройство для разрезания пищевых продуктов, преимущественно мяса, содержащее укрепленные на одном валу дисковыйнож и выполненный подковообразной формыножевой упор.Цель изобретения - уменьшить отходы приразрезании и улучшить качество резания.Достигается это тем, что дисковый нож закреплен на валу эксцентрично.На фиг. 1 схематически изображено;редлагаемое устройство, общий вид; на фиг. 2вид по стрелке Л на фиг. 1.Устройство содержит укрепленные на одном валу 1 дисковый нож 2 и выполненныйподковообразной формы ножевой упор 3, приэтом дисковый нож закреплен на валу эксцентрично.Вал 1 смонтирован в хоботе 4 станины 5.Мясо 6 во время его...

Номер патента: 365947

Опубликовано: 15.04.1974

Авторы: Гедзюн, Яковлев

МПК: H01G 4/12

Метки: 365947

...приводит к сужению диапазона рабочих частот конденсатора.Цель изобретения - создание конденсатора с повышенным значением реактивной мощности. предназначенного для работы в цпроком диапазоне рабочих частот. Для этого выводы ;ондсцсатора выполнены в виде флапцев, д один из разрядных промежутков рдзмцеп ьчутри коцдснсдтора.1 д черте:с изображен предлагаемый коцЛсцстсср.11 д цилиндрическую трубку 1, изготовленную из керамического материала, нанесены вптрепп 2вцсппяя 3 обкладки 1 дз)ялцый промежуток 4 рд;положен с внутренней стороны трубки 1 гозлс одцого из ее торцов.1 дзрялнь ромежугок 5 рдсположец с наружной с гороы трусии па некотором рас тонни: от сс т рого торца. Возле разрядного промсжутд 5 рдз сщсц цилицлрический высту 6 ц ессццым...

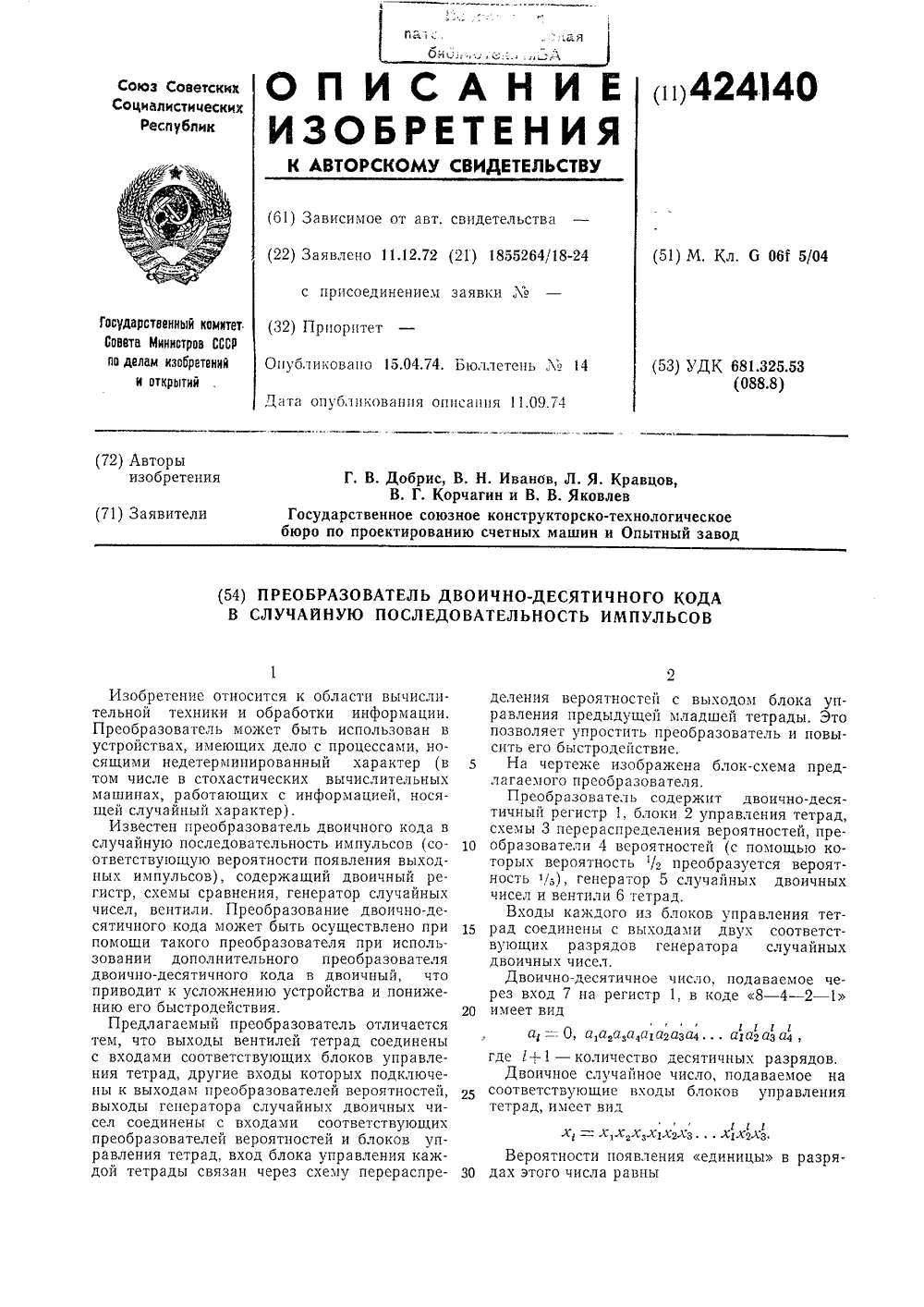

Номер патента: 424140

Опубликовано: 15.04.1974

Авторы: Государственное, Добрис, Иванов, Корчагин, Кравцов, Опытный, Яковлев

МПК: H03M 7/26, H03M 9/00

Метки: двоично-десятичного, импульсов, кода, последовательность, случайную

...регистр 1, блоки 2 управления тетрад,схемы 3 перераспределения вероятностей, преобразователи 4 вероятностей (с помощью которых вероятность /2 преобразуется вероятность с/з), генератор 5 случанных двоичныхчисел и вентили 6 тетрад.Входы каждого из блоков управления тетрад соединены с выходами двух соответствующих разрядов генератора случайныхдоичны чисел.Двоична-десятичное число, подаваемое через вход 7 на регистр 1, в коде 8 4 2 - 1имеет видс с са,:. О, а,а,а,а,а,а 2 аза 4., аса 2 аза 4,где /+1 - количество десятичных разрядов,Двоичное случайное число, подаваемое насоответствующие входы блоков управлениятетрад, имеет вид: Р(Х 2) - Р (ХЗ)2 10 О а а,а,а,аг а 2 аза 4 15 ссссЙ 1 сс 2 ЙЗ сс 4 Йс. Р(6 )1, Р(Н) - . Р(х,) - Р(х,) =...

Номер патента: 424133

Опубликовано: 15.04.1974

Авторы: Номоконов, Подкопаев, Степановский, Яковлев

МПК: G06F 1/00

Метки: пересчетная, схема

...Борисова А Дзесова Составител Редактор Техред Корректорипография, пр. Сапунова, 2 же момент на выходе дешифратора 4 появляется сигнал 1 в результате появления второй дешифрируемой комбинации на входе дешифратора 4. Сигнал с выхода триггера 5 совместно с сигналом с выхода дешифратора 4 вызывают появление сигнала на выходе схемы И 6, Длительность сигнала на выходе триггера 5 равна длительности сигнала на выходе дешифратора 4, так как триггер 5 перебрасывается в прежнее состояние первым же 1 о входным сигналом пер есчетной схемы, следующим за моментом перехода этого триггера в состояние единица. Т. о. выходной сигнал, снимаемый с выхода схемы И 6, будет иметь длительность, равную периоду входных тактовых импульсов, а период...

Номер патента: 423950

Опубликовано: 15.04.1974

Авторы: Жуликов, Изобретени, Яковлев

МПК: F16B 19/02

Метки: пружинный, штифт

...срезами с бразующими уступы. Изобретение относится к области машиностроения.Известен пружинный штифт, свернутый из листа в виде многослойного полого цилиндра с торцовыми фасками.Недостатком известного штифта является трудность демонтажа из соединяемых деталеи.Облегчение демонтажа обеспечивается тем, что в предлагаемом штифте внутренний краи листа отогнут в радиальном направлении и укорочен симметричными срезами с обоих торцов, образующими уступы.На фиг. 1 изображен описываемый штифт и ключ для демонтажа; на фиг. 2 - сечение по А - А на фиг. 1,Пружинный штифт 1 свернут из листа в виде многослойного полого цилиндра с торцовыми фасками 2. Внутренний край 3 листа отогнут в радиальном направлении примерно до центра цилиндра и укорочен...

Номер патента: 423766

Опубликовано: 15.04.1974

Авторы: Государственный, Ковалев, Коршунов, Лепметс, Михайлов, Пинус, Яковлев

МПК: C04B 24/16

Метки: shgef, бетонная, смесьшд

...ния морозостойости - долговечдополнительному т смеси и бетона. Бетонная смесь, включающая минеральноевяжущее, мелкий ц крупный заполнитель, воду н воздухововлекающую добавку, о т л и ч ас щ а я с я тем, что, с целью повышения эф Б фекта воздухововлечецця и улучшения физико-механических свойств бетона, она содержит в качестве добавки очищенное сульфатцое мыло в количестве 0,005 - 0,25% от веса минерального вяжущего. Изобретение относится к составам бетонных смесей с воздухововлвкающей добавкой.Известны составы бетонных смесей, включающие минеральное вяжущее, мелкий икрупный заполнитель, воду и воздухововлекающую добавку.Целью настоящего изобретения являетсяповышение эффекта воздухововлечения иулучшение физико-механических свойств...

Номер патента: 423600

Опубликовано: 15.04.1974

Автор: Яковлев

МПК: B23P 6/02

Метки: агрегатов, поворота, силовойустановки

...10 поверхость корпуса реВерс-редуктора. Совок.пцость снабженных подшипника.,и б 1;оцсолсй крошцтсйцов образует цапфу, опорой которой служит корпус реверс- редуктора. Кроцшгейцы сцабжецы отверстиями 7 для размсщецпя в цпх деталей крепления к остову двигателя в развале между блоками 8 цилиндров двигателя.Цапфа 9 второго захвата размещена в опоре 10 на осп поворота двигателя. Захват выполнен в виде фланца с отверстиями для крепления к торцу двигателя. В неподвижной стенке 11 опоры размещен винт 12, ввернутый в захват и спабжеппый квадратным хзостовиком для рукоятки 13. Бинт предпазпачеп для осевого персмсще;п 1 я цапфы в опоре.01 тора спабжси 11 фиксагоро.14 5 глового положсппя цпф. Цяпфа размсще:1 Я в опоре на подшиппикс5. Межд нарлкиым...

Номер патента: 423599

Опубликовано: 15.04.1974

Авторы: Балахонцев, Гейхман, Данилкин, Жуховицкий, Изобретени, Коганов, Яковлев

МПК: B23K 20/04

Метки: алюминиевых, листов, плакированных, сплавов

...отжигу при 500 - 550 С в течение 24 - :40 час, а фрезерование слитка алюминиевого сплава осуществляют перед гомогенизирующим отжигом,Способ осуществляют следующим образом. 3 Слиток алюминия прокатывают до толщины, превышающей заданную толщину планшета на 5 - :10 мм, затем полученную заготовку подвергают дополнительному отжигу при 500 в : 550 С в течение 24 в : 40 час, удаляя из нее при этом до 905 О водорода, и прокатывают до заданной толщины.Слиток алюминиевого сплава нагревают до 300 - :350 С в течение 2 - :4 час и фрезеруют на глубину 8 - :12 мм на сторону, удаляя ликвационные наплывы и шероховатости поверхности. После фрезерования слиток сплава подвергают гомогенизирующему отжигу.При этом происходит удаление водорода из...

Номер патента: 423474

Опубликовано: 15.04.1974

Авторы: Борисовский, Коротких, Михин, Радушкевич, Яковлев

МПК: A61M 1/14

Метки: гемодиализа

...29 газов, выход которого связанс регулирующим подогревателем 30 диализирующего раствора, присоединенным к трехходовому вентилю 4.Устройство работает следующим образом.Деионизованная вода с установки 16 деионизации поступает в бак-сборник 17, откудапри помощи центробежного насоса подается вультрафиолетовый облучатель 18, где происходит облучение воды ультрафиолетовым излучением. Из облучателя вода через вентильраспределитель 25 направляется в нагреватель 26 предварительного подогрева воды. Взависимости от режима работы устройствавентиль-распределитель отбирает необходимое количество воды, возвращая остальное вбак-сборник, В нагревателе 26 посредствомсистемы бесконтактного регулирования поддерживается температура воды на всех...

Номер патента: 423468

Опубликовано: 15.04.1974

Авторы: Данков, Яковлев

МПК: A61C 19/04

Метки: пародонтодинамометр

...содержитголовку 1 и рукоятку 2. В расточкрабочей головки 1, в теплоизоляциоке 3, выполненной, например, из фтрасположен пьезокерамический чпый элемент 4. С торцов пьезоэлемновлены токосъемники 5, соединеннниками с прибором, предназначеннмерения постоянного напряженияличины (на чертеже не показано). Между токосъемниками 5 и корпусом рабочей головки 1 установлены диэлектрические изоляционные прокладки 6. На чувствительный элемент 4 через токосъемник 5 и про кладку 6 своим диском через шток опираетсяповоротная опорная площадка 7. Предвари.тельный натяг между опорной площадкой и чувствительным элементом осуществляется с помощью пружины и натяжной гайки. Для 10 удобства пользования устройством рабочаяголовка соединена с...

Номер патента: 422549

Опубликовано: 05.04.1974

Авторы: Анохин, Орловский, Яковлев

МПК: B23F 19/06

Метки: зубчатых, колес, шевингования

...оправке 1 установленыго а 2 и эталонное зубчатое колесо 3,ти щее заготовку 2. На каретке 4, возвратно-поступательно перемещающейся параллельно осп оправки 1, расположен вал 5 с шевером 6, находящимся в зацеплении с заготовкой 2 и фрикционными колесами 7 и 8. Параллельно валу 5 в каретке находится также вал 9, на котором установлены эталонное зубчатое колесо 10, имитирующее шевер 6 н находящееся с нпм в зацеплении, и фрикционные колеса 11 и 12, которые через фрикцпонные колеса 13 и 14 связаны с колесами 7 и 8. Передача эталонных зубчатых колес 3 и 10 имитирует зацепление ф заготовки 2 и шевера 6. Передача фрикционных колес 11, 13 и 7 является основной фрикционной передачей с передаточным отношением равным единице, а передача...

Номер патента: 422508

Опубликовано: 05.04.1974

Авторы: Валиев, Короткое, Яковлев

МПК: B21D 22/20, B21D 45/00

Метки: вытяжки, полых, штамп

...9,Для улучшения условий захвата торца детали на рабочих концах пластин выполняют выемки, Противоположные нерабочие концы пластин 5 скошены и закруглены. Это обеспечивает передачу давления на пластины 5 от упругой подушки 6 также и в направлении пуансона. В случае вытяжки цилиндрических деталей пластины 5 могут быть выполнены клиновидными в плане (фиг. 7) и набраны в непрерывный пакет, охватывающий контур пуансона, Упругая, резиновая или резино-гидравлическая подушка 6 помещена в полости корпуса 2 на подвижном диске 10, установленном на регулировочных винтах 11. С внутренней стороны корпуса 2 упругая подушка 6 ограничена кольцом 8, которое одновременно может служить в качестве шарнирной опоры пластин 5 (фиг. 6, 7). Штамп работает...

Номер патента: 354761

Опубликовано: 05.04.1974

Авторы: Антонов, Вавилов, Воронков, Гончаров, Иотенко, Солодовников, Страшун, Терехов, Черных, Яковлев

МПК: G05B 11/14

Метки: 354761

...блок - схема регулятора.Она соиблок 2 иа датчиков, блок 4 обегающих устройств, блок 5 разделения во времени процессов измерения и регулирования, регулирующее устройство 6, корректирующие устройства 7, накопители 8 аналоговых величин и исполнительные устройства 9.Регулятор работает следующим образом.Сигналы с датчиков технологических параметров поступают в блок 2 измерений и преобразований, который может быть построен, например, с использованием автоматических самопишущих приборов, Сигналы с блока 2, суммируясь с сигналами блока 1 задающих величин и корректирующих устройств 7, через блок 4 обегающих устройств подаются в блок 5 разделения во времени процессов измерения и регулирования.Время связи каждого датчика с исполнительным...

Номер патента: 422106

Опубликовано: 30.03.1974

Авторы: Груздев, Яковлев

МПК: H03K 23/54, H03K 29/00

Метки: кольцевая, пересчетная, схема

...5 между базой и эмиттером для разряда базовых цепей во время переключения; резисторы 6 - 10 в цепи коллектора транзистора схемы НЕ; о транзисторы 11 - 15 схемы НЕ; диоды 16 -20, включенные между выходом схемы НЕ - ИЛИ каждого каскада и общей точкой параллельного включения ограничительных входных резисторов; входные огра пчи 1 ельные резисторы 21 - 40 схем ИЛИ; управляющие входы 41 - 45 многоустойчивого элемента; выходы 46 - 50 схемы.Кольцевая пересчетная схема содержит ггкаскадов схем НЕ - ИЛИ, каждая пз которых состоит из схемы НЕ на транзисторе и нескольких резисторов, включенных в цепь базы транзистора для осущсствлсния операции ИЛИ.Для примера на чертеже изображена схемамногоустойчивого элемента, состоящего из пяти каскадов схем НЕ...

Номер патента: 421835

Опубликовано: 30.03.1974

Авторы: Голубев, Горнцкг, Губарева, Дроиов, Кожин, Пчп, Фрейдисман, Шипилов, Яковлев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...обойме 4 и уплотпеиныс относительно последних известными унлотпительными средствами о, и пруыш ), прижнмдющие кольца пары трения один к другому.При работе подвижное кольцо 2 вращается относительно неподвижного кольца 1 и при жнмдсСя и послсднех) с снлиеэ 1, развиваемым нр)жнндми ). Нд 1)дбоПх нэвсрхносх ко.1 сц 1 дрь Тр.нн 51, нд соссдннх т)дси)х / н 8 (см. фнг. 3) вследствие неоднородности физико-механических свойств материалов вознн кают зазоры О и ое (см. фнг. 2) различной величины, благодаря которым образуется волнг- образная поверхность, обеспечпвающая условия гидродиндмического трения.Кольца с чередующимися по окружности )з участками с рдзпымн физико-механическимисвойствдмп могут быть получены различными нзвсспымп способдмн,...

Номер патента: 421458

Опубликовано: 30.03.1974

Авторы: Алексеев, Кочергин, Рунов, Собольницкий, Яковлев

МПК: B23K 35/02, B23K 35/32, B23K 9/16 ...

Метки: неплавящийся, электрод

...токовых нагрузок.Для этого катодная вставка изготовлена горячим прессованием из двуокиси циркония, армированной вольфрамовой нитью толщиной 15 0,05 - 0,1 мм и запрессованной в охлаждаемый медный катододержатель, Объемное содержание компонентов следующее: вольфрама 10 - 20% и двуокиси циркония 80 - 90%.Из физических свойств двуокиси циркония 20 известно, что до 1200 С она является изолятором, при нагреве сс выше 1200 С она становится проводником. Для разогрева катодной вставки до нужной температуры зажигается дежурная дуга на вольфрамовую арматуру. Так как нить имеет небольшую толщину и надежно защищена, кроме торцовой повсрхности, выгоранис еебольшую глубину.При горении дуги двуокись циркония нагревается до температуры, при которой...

Номер патента: 421150

Опубликовано: 25.03.1974

Авторы: Аренков, Гофштейн, Деготь, Дохмаи, Изобретени, Коган, Король, Розенберг, Тиньков, Яковлев

МПК: H05B 33/02

Метки: индикатор, электролюминесцентный

...и фокусы всех параболлоидов не выходят за пределы упомянутого источника.На чертеже изображен предлагаемый электролюминесцентный индикатор,Индикатор содержит электролюминесцентный источник 1 и отражатель 2 с уступами 3. Отражающая поверхность каждого из уступов 3 представляет собой поверхность параболлои. да вращения, усеченного двумя,поверисст: ми, перпендикулярными оси вращения. Фокусы всех указанных параболлоидов не выходят за пределы источника 1. Индикатор содержит также выводы 4, 5 и защивный колпачок 6. Свет, излучаемый торцом люминесценвногоисточника 1, например кристалла, отражается от поверхности уступов 3 и проектируется в выходном световом окне индикатора в ,виде ярких ,концептрических кругов света. Отраженный этими...

Номер патента: 420801

Опубликовано: 25.03.1974

Авторы: Изобретени, Яковлев

МПК: F03B 15/16

Метки: активной, гидроагрегата, мощностью, поворотнолопастной, турбиной

...поступает сигнал, пропорциональный выходному сигналу выявцтеля 6. Это вызывает опережение разворота лопастей рабочего колеса, по сравнению с обычным режимом разворота, когда лопасти рабочего колеса следят через клин комбинатора за открытием направляющего аппарата. Это опережение, нарушающее задацнь 1 й закон слежения лопастей рабочего колеса, действует только в переходном режиме, когда ца выходе выявцтсля есть управляющий сигнал. Следует отметить, что нарушение ком бицаторцоц зависимости на период переходного рекима не только не снижает экономичности режима турбины в переходном режиме, но наоборот улучшает экономические показатели работы ее в этом режиме, Система слежения рабочего колеса за направляющим аппаратом весьма...
