Яковлев

Номер патента: 1043647

Опубликовано: 23.09.1983

Авторы: Мальченкова, Федоров, Яковлев

МПК: G06F 7/70

Метки: возведения, степень, стохастическое, целую

...возведения н целую степень, содержащее логический элемент НЕ, вход которого является входом устройства, и регистр сдвига 2 ).Недостатком известного устройства также является большая аппаратурная сложность.Цель изобретения - упрощение устройства.Поставленная цель достигается тем, что стохастическое устройство для возведения в целую степень, содержащее элемент НЕ, вход которого является входом устройства, содержит счетчик по модулю и и НЯ-триггер, выход которого является выходом устройства, а установочный вход 35 соединен с выходом счетчика по модулю и, суммирующий нход счетчика по модулю и подключен к входу элемента НЕ, а вход гашения - к выходу элемента НЕ и входу гашения НЯ-тригге О ра.На чертеже приведена схема предлагаемого...

Номер патента: 1043597

Опубликовано: 23.09.1983

Авторы: Денищенко, Перепеловский, Челноков, Яковлев

МПК: G05B 19/4155, G05B 19/418

Метки: программного, процессами, циклическими

...обработке устройством всейпрограммы, на выходе счетчика (цик-:.,лов) 8 появится импульс, который,поступив на второй вход. блока 7 уп"равления начала отсчета и пройдя Ц через элемент ИЛИ 14, поступит навход В триггера 17 и установит егов Оф, в результате чего произойдет выключение устройства. Условимсясчитать наличие потенциала на входе или выходе. какого-либо узла эа1 ф, а его отсутствие - ф 0 ф.Устройство работает следующимобразом,При .включении питания, на первомвыходе блока 7 управления начала отсчета появляется импульс, которыйустанавливает в фО блок 5 исполнительных элементов, счетчик 9,счетчик 12 программ непосредственно и через элемент ИЛИ б - Формирователь 2 временных интервалов.После прихода командыПускна втором выходе...

Номер патента: 1043502

Опубликовано: 23.09.1983

Автор: Яковлев

МПК: G01M 7/00

Метки: испытаний, стенд, удар

...цель достигается 50 тем, что в.стенд для испытаний иэделий на удар, содержащий основание, возбудитель ударной нагрузки, подвижную платформу для установки испытуемого изделия, устройство для 55 регулирования угла соударения бойка возбудителя ударной нагрузки с плат" формой и тормозное устройство, снаб" 02 2жен установленной на основании опорой, имеющей наклонную поверхностьдля перемещения по ней платформы, иограничителями вертикального перемещения платформы, устройство длярегулирования угла соударения выполнено в виде двух пар подпружиненныхрегулируемых упоров, установленныхдруг против друга и взаимодействующих с боковыми поверхностями платформы, а последняя установлена наосновании посредством роликов, размещенных на платформе...

Номер патента: 669677

Опубликовано: 23.09.1983

Авторы: Гдалин, Клочков, Озол, Шаронов, Яковлев

МПК: B29F 3/00

Метки: переработки, полимерных, пресс, сыпучих, червячный

...все полимерные материалы имеют хорошее проскальзывание, Выше же 45 начинает ухудшаться жесткость конструкции, так как перемычки превращаются в пружины, а при значении=90 смысл конструкции теряется. Далее полимерный материал подается червяком 4 по направлению пазов а втулки 3. Пазы .а втулки 3 можно выполнить по винтовой линии противоположно направлению нарезки на червяке 4, т,е. дать проскальзывание полимера в направлении вращения червяка и тем самым уменьшить скорость вращения втулки 3 по сравнению с втулкой с прямыми пазами.Уменьшение скорости вращения втулки в два раза позволит в два раза уменьшить мощность привода втулки, что следует из вышеприведенной формулы. Производительность зоны питания червяка зависит от относитель- . ной...

Номер патента: 1042016

Опубликовано: 15.09.1983

Авторы: Мальченкова, Яковлев

МПК: G06F 7/70

Метки: вероятностное, извлечения, корня, п-ой, степени

...триггер, нулевой входкоторо-, го являетсяпусковым входом устройства, а единичный вход соединен с выходом старшего разряда первого счетчика, элемент И, первый вход которого соединен с выходом триггера, а выход соединен с управляющимивходами первого генератора случайных чисел и первого блока сравнения, генератор тактовых импульсов, выход которого соединен с вторым входом элемента И, второй блок сравнения, второй генератор случайных чисел, .группа выходов которого соединена с первой:группой входов второго блока. сравнения, делитель частоты, вход которого подключен к выходу элемента И, а выход соединен с управляющими вхожими второго блока сравнения и второго генератора случайных чисел, дополнительно содержит второй счетчик и элемент НЕ,...

Номер патента: 1041794

Опубликовано: 15.09.1983

Авторы: Сеничев, Яковлев

МПК: F22B 1/30

Метки: котел, электродный

...на элементарныепотоки, что увеличивает поверхностьтеппомассообменв межцу паром и концвнсатом, обеспечивая пузырьковоекипение на веркней и на нижепежащейцополнительнык перегороцкак 7., изобретение относится к. котлостроению и может быть использовано в устройствах эпектроцных котлов.По основному авт. св.832247, известен электроцный котел, соцержаший корпус, разц-ленный поперечной перегородкой с перепускным окном, смещенным к одной иэ стенок корпуса, на верхний и нижний отсеки, в которь:к у тановпены эпектроцы, снабженный аналогичными 10 первой цопопнитепьными поперечными перегороцками, размешенными в верхнем отсеке межцу эпектроцами, причем окна в смежных перегороцках смешены к противопопожным стенкам корпуса, и кажцвя...

Номер патента: 1041761

Опубликовано: 15.09.1983

Авторы: Розенман, Рыбчинский, Федюшкин, Яковлев

МПК: F04D 29/32

Метки: колеса, лопаток, осевого, поверхностей, рабочего

...заключающийся в том, что заготовку колеса вращают с од-. новременным перемещением ее вдоль оси вращения, а,фрезерную головку перемещают возвратно-поступательно, по копиру профиля лопатки 2 ) .Однако известный способ не обес-. печивает упрощения обработки поверх ностей лопаток.Цель изобретения - упрощение технологии обработки поверхностей лопаток осевого рабочего колеса.Укаэанная цель достигается тем, что согласно способу обработки поверх30 ностей лопаток осевого рабочего колеса, заключающемуся в том,. что эа" готовку колеса вращают с одновремен.ным перемещением ее вдоль оси вращения, а фрезерную головку перемещают ,возвратно-поступательно, воэвратнопоступательное перемещение фрезерной 761 2головки осуществляют в...

Номер патента: 1041386

Опубликовано: 15.09.1983

Авторы: Варгашкин, Григорьян, Масеев, Рудченко, Худяков, Шахназаров, Яковлев

МПК: B62K 21/12

Метки: велосипеда, руль

...а в подлокотниках выпоолнены прорези под выступы, выполненные на пластине, прикрепляемой к манжетувелосипедиста,Кроме того, боковые стороны и меньшееоснование выноса руля выполнены в видежелоба.На фиг. 1 схематически изображен предлагаемый руль велосипеда; на фиг. 2 -- велосипед, общий вид; на фиг. 3 - узел 1на фиг. 1; на фиг, 4 - руль велосипеда, вариант выполнения; на фиг. 5 - манжет, фиксирующий руку спортсмена,Руль велосипеда содержит вынос руля 1, прикрепляемый к коронке вилки 2 кронштейном 3 с хомутом 4 с помощью болта 5. Вынос руля 1 выполнен в форме трапеции, в углах большего основания 6 которой установлены подлокотники 7, а в углах меньшего основания 8 - рукоятки 9. При этомбоковые стороны 10 выноса выполнены с возможностью...

Номер патента: 1041371

Опубликовано: 15.09.1983

Авторы: Гниломедов, Кондратенко, Смирнов, Яковлев

МПК: B61L 5/10

Метки: остряка, перевода, положения, стрелочного

...одпружине ый 25рычаг с закрепленным на его конце роликом и подвижные контакты, снабжено выполненной с выступом дугообразной пластиной и кулисой, которая шарнирно закреплена на корпусе, причем в пазу кулисыразмещен указанным ролик, а на конце кулисы шарнирно закреплен рычаг со следящим роликом, взаимодействующим с указанной пластиной, один конец которой закреплен жестко, а другой конец свободени смонтирован с возможностью взаимодействия с упором, а напротив выступа плас 35тины размещен подпружиненный палец, взаимодействуюший с указанными подвижными контактами причем подпружиненный рычаг выполнен двуплечим и снабжен противовесом, а его другой конец взаимосвязан с 40тягой.На чертеже представлена кинематическая схема предлагаемого устройства...

Номер патента: 1040451

Опубликовано: 07.09.1983

Авторы: Бухаров, Яковлев

МПК: G01W 1/18

Метки: дистанционного, зондирования, калибровки, модуляционных, окружающей, радиометров, среды

...измеряемого и каждого из двух калибровочных радиотепловых излучений различной интенсивности, гетеродинном преобразовании спектра модулированного радиотеплового излучения н область низкой частоты и синхронном детектировании низкочастотной компоненты преобразованного спектра радиотеплового излучения, перед модуляцией осуществляют коммутацию двух калибровочных радиотеп" ловых излучений различной интенсив,ности с частотой, превышающей частоту модуляции, одновременно модулируют измеряемое и результирующее калибровочное радиотепловые излучения и после преобразования спектра модулированного радиотеплового излучения в область низкой частоты осуществляют одновременное незанисимое синхронное детектирование низкочастотной компоненты...

Номер патента: 1040016

Опубликовано: 07.09.1983

Авторы: Глезин, Двойников, Еникеев, Лотвинов, Фейгин, Яковлев

МПК: D21G 3/00

Метки: бумаго-и, картоноделательных, машин, шабер

...является шабер, преимущественно бумагоделат льньх машин, содержащий выполнен. -ный с продольной щелью трубчатый корпус,соединенный с вакуумной системой, прикрепленную к корпусу державку с лезвиеми поворотный колпак, образующие сопло,разделенное поперечными перегородкамина ряд камер, соединенных через щель свнутренней полостью корпуса и привод,Это устройство удобно в эксплуатации,так как обеспечена простота очистки камер в случае их засорения 3Однако и этому устройству присушинедостатки, связанные с повышеннымиэнергетическими затратами при недостаточной эффективности отсоса.Цель изобретения - повьпдение эффек-.тивности очистки валов машин и снижениеэнергозатрат на отсос пьли.Указанная цель достигается тем, чтошабер бумаго- и...

Номер патента: 1040013

Опубликовано: 07.09.1983

Авторы: Пестриков, Яковлев

МПК: D21F 1/02

Метки: бумагоделательной, напорный, ящик

...масса по каналу перемещается более надежно.Однако данная конструкция,не преднаэ-З 0н ачена для работы на массе высокой кон-.центрации, так как не предусмотреносредств для образования листа в канале,и поэтому для массы высокой концентрации не исключено закупоривание сечения35канала в сужающейся его части (на выходе иэ канала).11 ель изобретения - расширение технологических возможностей путем обеспечения работы на массе высокой концентрации и снижение энергозатрат.Поетавленная цель достигается тем,что щелевидный канал напорного ящикабумагоделательной машины, содержащего,коллектор для подачи волокнистой массы,корпус и щелевидный канал с выпускнойщелью, верхняя и;нижняя стенки которогтсоединены с генераторами колебаний, выполнен...

Номер патента: 1039978

Опубликовано: 07.09.1983

Авторы: Аксенко, Булыжин, Жаботинский, Игнатьев, Коляда, Пучканев, Яковлев

МПК: C22C 37/10

Метки: чугун

...роликом располагаясь по границам зерен, повышают твердость и контактную прочность чугу, на.фосфор в указанном количестве являе 1- .ся остаточным, переходящим из исходнйх; 5 шихтовых материалов в жидкий чугун, и не оказывает при указанном соотноше- нии вредного влияния на контактную проч. ность сплава. При большем чем 0,1%-ном содержании фосфора по границам зерен, . 10 образуется сетка фосфидной эвтектики. сущесзвенно понижающая прочность и пластичность металла.Анализ типичных рентгенограмм сла; бомагнитной фракции, вьщеленной иэ чу гуна, содержащего 0,05-0,2 % мышьяка, показывает, что в указанных пределас. содержания мышьяка состав соединений МЬб в чугуне не изменяется. Механические испытания проводились,в соответствии с ГОСТ...

Номер патента: 1039888

Опубликовано: 07.09.1983

Авторы: Анопольский, Двинских, Рогов, Ушомирский, Яковлев

МПК: C02F 1/24

Метки: сбора, флотационного, шлама

...включает скребковый транспортер 1, расположенный в верхней части прямоугольного корпуса 2, который имеет трубу для подачи очишаемой воды 3 и отвода очищенной 4, лоток 5,для сбора фпотационного шлама. Скребковый транспортер 1 имеет сплошные лопатки 6 и погруженные в шлам дополнительные лопатки 7 с вырезом в центре и 8 - с вырезами по краям,Устройство работает следующим образом еОчищаемая вода, насыщенная воздухом, подается в корпус 2 по трубе 3. При движении воды в установке от подающей,трубы 3 к трубе 4 отвода происходит очистка воды загрязнения прилипают к пузырькам воздуха, образуют фпотокомплексы, которые всплывиот вверх, формируют на поверхности воды в корпусе 2 слой фпотационного шлама. Таким образом, дополнительные лопатки 7 и 8,...

Номер патента: 1039729

Опубликовано: 07.09.1983

Авторы: Колтунова, Константинов, Сенчило, Яковлев

МПК: B29F 3/01

Метки: экструзионная

...выходном конце корпуса концентрично ему 123.В указанной установке обеспечивается переработка реактопластов с требуемой подпрессовкой материала по всему сечению за счет набора дозы в накопительной камере с последующим выдавливанием материала путем перемещения корпуса со шнековым узлом относительно неподвижного формующего устройства под действием поршневого привода. Недостаток установки состоит в том, что при перемещении корпуса и шнекового узла возникают большие усилия, передающиеся на станину, и также требуются.большие энергозатраты, которые особенно значитель 5 10 15 20 25 30 35 40 45 . 50 55 ны при использовании шнеков большой длины (3-10 м) и при изготовлении длинномерных крупногабаритных в поперечном сечении изделий из...

Номер патента: 1039658

Опубликовано: 07.09.1983

Авторы: Бубенцов, Яковлев

МПК: B23G 1/00

Метки: резьбовых, торцами, упорными, уступами

...торца другим режущим инструментом, одновременно с нареэанием резьбы ведут обработку упорных торцовых поверхностей режущим инструментом, который вращают и которому сообщают поступательное движение вдоль оси детали в направлении ее перемещения и синхронное с ее перемещением.На фиг, 1 изображена схема обработки упорного, торца одновременно с обработкой внутренней резьбовой поверхности; на фиг, 2 - вид А на фиг.1; на фиг. 3 - схема обработки упорного уступа и наружной резьбовой поверхности; на фиг. 4 - вид Б на фиг.3.Обрабатываемую деталь 1 закрепляют в шпинделе изделия реэьбо-фрезерного станка (не показан). Реэьбовую, гребенчатую фреэу 2 закрепляют в инструментальном шпинделе (не пока- казан). Фрезу 3 для обработки торцовых поверхностей...

Номер патента: 909843

Опубликовано: 30.08.1983

Авторы: Бойко, Колесниченко, Полищук, Яковлев

МПК: B22F 9/08

Метки: диспергирования, жидких, металлов

...перегородкой 14,5 причем последняя не полностью пересекает диспергирующую емкость, а оставляет путь для протекания жидкости (и тока по ией) в поперечном канале с сопловым 10 аппаратом 10 Края диспергирующей емкости скошены с целью преимущественного распределения металла в области попе речного канала с сопловым аппаратом 10,Установка работает следующим образом.Режим расплавления твердой шихты, Из установки удаляется перегородка 14, в миксере есть небольшое фболото", за.- гружается твердый металл и ведется его расплавление. Индуктор 6 включается на три фазы, а алектромагнит 4 включается так, что металл в каналах 7, 8 движется иэ камеры диспергирования в миксер, Это в 2-3 раза интенсифицирует25 процесс плавления и уменьшает угар металла....

Номер патента: 909842

Опубликовано: 30.08.1983

Авторы: Бойко, Колесниченко, Яковлев

МПК: B22F 9/08

Метки: гранул, металлических, расплавов, сферических

...того, электромагнит может,иметь два или кратное двум число рабо 5чих зазоров.Четырехстержневые электромагнитныесистемы выполняют роль ферромагнитногоутроителя частоты, который совмещаетв себе функции согласующего трансформа- отора, электрического фильтра, преобразователя числа фаз и умножителя частотыеМеханизм образования модулирующеговоздействия тройной частоты на жидкость 5основан на взаимодействии токовтройной частоты, наведенных в электропроводной жидкости индукционных каналов,с полем тройной частоты в активнойзоне электромагнитов, 20Раздельное расположение электромагнитных систем относигельно индукционных каналов позволяет в границаходного предлагаемого устройства иметьнесколько модификаций, решающих раэ 25личюае задачи,...

Номер патента: 909841

Опубликовано: 30.08.1983

Авторы: Бойко, Полищук, Яковлев

МПК: B22F 9/08

Метки: жидкостей, моногранул, сферических, электропроводных

...умножителя частоты.Механизм об разования модулирующеговоздействия тройной частоты основан навзаимодействии кольцевых токов в жидкости, наведенных полем тройной частоты в активной зоне, с вызывающим ихполем тройной частоты.При технологических операциях, связанных с окончанием работ, консервацией (расконсервацией) устройства, переходом с одной жидкости на другуюи т,п необходимо осуществлять переливлибо полный слив жидкости. Причем этиоперации не требуют повышенной частоты,так как обусловлены только средними,(во времени) электромагнитными силамив жидкости, В предлагаемом устройствеэто осуществляется при питании электромагнита однофазным током промышленнойчастоты индукторв,Для транспортирования металла иземкости устройствй в другую емкость...

Номер патента: 1038998

Опубликовано: 30.08.1983

Авторы: Пашков, Федюшкин, Шиндельман, Яковлев

МПК: H02K 15/02

Метки: магнитопровода, электрической

...изобретения - упрощение тех-, . нологии.Поставленная цель достигается тем, что согласно способу изготовления магнитопровода электрической машины, включающему штамповку пластин круглой формы с параллельными гранями из полосы электротехнической стали, сборку их в пакет, изготовление накладных, элементов и .скрепление их с пакетом, накладные элементы изготавливают путем штамповки в промежутках между пластинами листов сегментной формы, соединенных с пластинами перемычками, а после сборки пластин в пакет отгибают листы сегментной формы и прижимают их к граням пластин пакета.На фиг. 1 показан раскрой полосы электротехнической стали при штамповке пластин; на фиг, 2 - скрепление листов сегментной формы с пакетом магнитопровода.Способ...

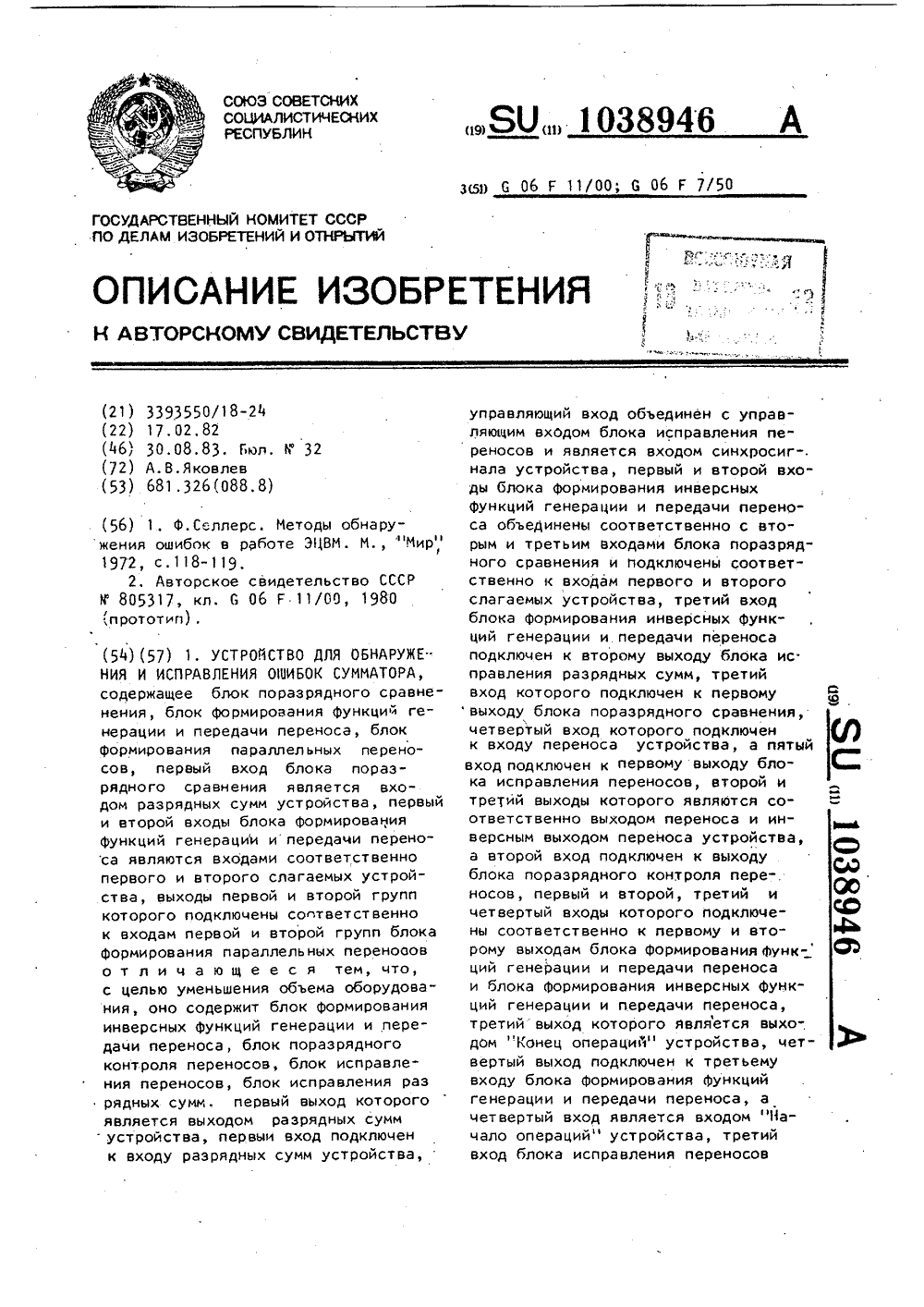

Номер патента: 1038946

Опубликовано: 30.08.1983

Автор: Яковлев

МПК: G06F 11/28

Метки: исправления, обнаружения, ошибок, сумматора

...элемента ИЛИ-НЕ, вход которого объединен с первым входом элемента И и является седьмым входом блока,-е входы 1-х элементов И группы (1 =2,3, 6 1 образуют первый вход блока, ( 1 + 1)-е входы 1 -х элементов И группы образуют второй вход блока, второй вход второго элемента И групры объединен с вторыми входами к-х элементов И группы ( к 3, 4 ) 5, 6 ), третий вход третьего элемента И группы объединен с третьими входами к-х "элементов И группы ( к 4,5,6 1, четвертый вход четвертого элемента И группы объединен с четвертыми входами к-х элементов И группы (к = 5,61,пятые входы пятого и шестого элементовИ группы объединены между собой,-е входы- х элементов ИЛИгруппы ( 1 = 1,2 .5; 1 = 1,1 + 1) 15 )6) соответственно объединены иобразуют четвертый...

Номер патента: 1038625

Опубликовано: 30.08.1983

Авторы: Даровских, Яковлев

МПК: F15B 1/02

Метки: гидропривод

...гидроцилиндра, причем предохранительный клапан сообщен с рабочими полостями гидроцилиндра через электрогидроуправляемые золотники, а распределитель выполнен с воэможностью запирания рабочих полостей гидроцилиндра в нейтральном положении.На чертеже представлена принципиальная схема гидропривода.Гидропривод содержит силовой цилиндр 1, рабочие полости 2 и 3 которого сообщены со сивной 4 и нагнетающей 5 магистралями через распределитель 6, гидроаккумулятор 7, 60 гидрополость 8 которых сообщена с рабочими полостями 2 и 3 гидроцилиндра 1 через распределительный элемент, выполненный ввиде двух электрогидроуправляемых золотников 9 и 65 10, полость 11 управления каждогоиз которых сообщена с одной из рабочих полостей 2 и 3 гидроцилиндра1,...

Номер патента: 1038347

Опубликовано: 30.08.1983

Авторы: Богданов, Мартынов, Павлов, Салдадзе, Чернихов, Яковлев

МПК: C08G 73/08

Метки: мембран, основе, полимерных, полиоксадиазолов, пористых

...кипящих растворителей, В случае высококипящих растворителей, таких как И-метилпирролидон, тетрахлорэтан, гексаметилфосфортриамид возможен подогрев раатво 1ров с целью снижения их вязкости, однако при этом необхбдимо создавать в зоне формования газовую среду с постоянным содержанием .паров растворителя с целью воспроизводимости свойств мембран в связи с летучестью при повышенных температурах даже таких высококипящих растворителей, как Ч-метилпирролидон (Ткип 200-201 С), Таким образом, известный способ приводит к значительному усложнению технологии получения мембран особенно в случае использования голимербв с высокой молекулярной массой.Цель изобретения - упрощение технологии получения мембран.Поставленная цель достигается тем, что...

Номер патента: 1037268

Опубликовано: 23.08.1983

Авторы: Адерихин, Калинкин, Карасев, Яковлев

МПК: G06N 7/08

Метки: двухканальной, массового, моделирования, обслуживания, системы, стохастическое

...вход 40 которого поцкпючен к выходам соответствующих моцепей обслуживающих приборов и первыми входами шестого и сецьмого элементов И, выходы которых соецинены с входами моделей обспуживакюих приборов, а вторые вхоцы - с выходами соответственно первого и второго эпементов ИЛИ 2 3 . Недостатком известных устройств является сложность технической реализации.1 епью изобретения явпяэтся упрощение устройства,Эта цепь цостигается тем, что в стохастическом устройстве цля модепирования двухканапьной систвмы массового,обспужявания, содержащем эпементы И, управляющий триггер, две моцепи обспуживакзцего прибора, первые входы первого и второго эпементов И соецинены соответственно с прямым и инверсным выходами управпяюшего триггера, входы которого...

Номер патента: 1036916

Опубликовано: 23.08.1983

Авторы: Баранов, Иванов, Кузнецов, Павлов, Семикозов, Сердюков, Синельников, Супрун, Фельдман, Ципкис, Яковлев

МПК: E21B 44/06

Метки: бурильной, гидросистема

...55 и 56 и связан магистралью 57 и камерой 58 управления распределителя 19 с положениями 59 и 60..Камера управления распределителя 18 сообщена через подпорные клапаны 61 и 22 с магистралью 13.Всасывающие магистрали насосов и сливные магистрали распределителей и клапанов связаны с маслобаком 62.При включении насосов 1 и 2 рабочий агент через распределители 17 и 18 поступает в маслобак 62. При включении распределителя 18 из положения 44 в положение 45 рабочий агент постуйает в питающую магистраль 10 под давлением, определяемым внешней нагрузкой на бурильный инструмент и подпорным клапаном 22. Одновременно рабочий агент поступает через распределитель 40 к рабочим камерам 24 и 25 распределителей 16 и 17. При этом распределители 16 и 17...

Номер патента: 1036907

Опубликовано: 23.08.1983

Авторы: Коваленко, Липатов, Николаев, Татевосян, Терещенко, Титов, Яковлев

МПК: E21B 33/138

Метки: глиноземистого, основе, приготовления, смеси, тампонирующей, цемента

...испытанийкоторых приведены в табл,1.П р и м е р 2. В качестве исхоД- ного вяжущего использован лежалый глиноземистый цемент марки 400.Цемент помещают в рабочую камерУ электромагнитной катушки диаметром 50 мм, питаемой переменным электрическим током напряжением 220 В, Нижняя часть рабочей камеры перекрыта сеткой с ячейками ЗхЗ мм. Камера заполнена 100 шарами - рабочими телами диаметром 5 мм гексаферрита бария. Время контакта смеси с рабочи ми телами 5 с. В рабочей камере одно,:временно находится 50 г смеси. Обработанную смесь подают в камеру прессования автоматического таблеточного пресса ТПМ порциями по 1 г, где .ее формуют при давлении 80 мн/м. ,При этом получают таблетки диаметром 10 мм и высотой 4,мм.При затворении цемента,...

Номер патента: 1036843

Опубликовано: 23.08.1983

Автор: Яковлев

МПК: E02D 13/10

Метки: вибропогружателя, закрепления, наголовник, трубе, фланцем

...цель достигается тем,,то наголовник цля закрепления вибропогружателя на трубе с фланцем включающий корпус с фланцем, центрирующим элементом и захватом в вице охватывающих фланць колодок, соециненныхс привоцом их перемещения, ,при этомпривоц перемещения колоцок захватавыполнен в виде установленных междуними и закрепленных с помощью кронш.тейпов на корпусе вибропогружателягицроцилинцров корпус каждого из котощрых оснащен направляющей с расположенным в ней с возможностью перемеще, ния ползуном, соециненным со штокомгицроцилинцра, а корпус вибропогружателя снабжен ограничителями хоца штоковгицроцилин дров,На фиг. 1 изображено устройство,общий виц; на фиг. 2 - сечение ААна фиге 3., на фиго 3 ф- Виц Б на фл о 10Уотройство состоит...

Номер патента: 1036811

Опубликовано: 23.08.1983

Авторы: Карсова, Ханжин, Яковлев

МПК: C25D 1/08

Метки: алюминия, окиси, пленок

...При последующемохлаждении подложки сдвиговые натяжения усиливаются за счет различиякоэффициентов термического расширения окиси алюминия и подложки, врезультате чего анодная окиснаяпленка самопроизвольно отделяетсяот подложки.Поскольку анодирование проводитсяне на всю толщину фольги, то в качестве подложки можно использоватьне только вентильный металл, но илюбой другой металл, образующий интерметаллическое соединение с алюминием, например железо.Анодирование алюминиевой фольгиможно осуществлять на любую глубину,меньшую толщины фольги, поэтому накатав на подложку алюминиевую фольгутолько одной какой-либо толщины,можно получить свободные окисныепленки различных толщин.Прианодировании алюминия границы раздела анодная окисная пленкаалюминий...

Номер патента: 1036786

Опубликовано: 23.08.1983

Авторы: Аксенко, Булыжин, Деренский, Коляда, Пучканев, Яковлев

МПК: C22C 37/10

Метки: чугун

...серой, водородом и азотом,способствует повышению содержанияхрома и ванадия в твердом растворе.При высоких температурах на поверхности сплава образуются окисные пленки сложного состава, которые препятствуют диффузии кислорода к поверхности металла и, тем самым, снижают процесс окалинообраэования. Одновременно с этим уменьшается диффузия легирующих элементов иэ твердого раствора к границе раздела металл-окисная пленка, что способствуетповышению длительной прочности сплава. Наряду с этим титан измельчаетграфитные включения и обеспечиваетболее равномерное расположение этихвключений в объеме матрицы.Наличие никеля в указанных соотношениях с ванадием и хромом позво"ляет получить твердый. раствор сЕ -фазы с относительно небольшим количеством...

Номер патента: 1036745

Опубликовано: 23.08.1983

Авторы: Бабушкин, Басов, Лежнев, Шаранов, Яковлев

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...охлаждения пластинчатой формы и разделенная перегородкой на напорную и сливную полости с патрубками подвода иотвода охладителя, пластины интенси"фикатора выполнены з виде О-образнойформы, установлены в камере с фиксированными зазорами и ориентированыв плоскостях, проходящих через осьфурмы,при этом щели между пластинамичерез одну разделены гребнями,перегородки на две зоны, подключеиныесоответственно каждая к напорной исливной полостям.На Фиг, 1 изображена фурма, разрез на Фиг. 2 - сечение А-А наФиг. 1; на фиг. 3 " сечение Б"Б нафиг. 1; на фиг, 4 - сечение В-В МаФиг, 1.В корпусе 1 Фурмы выполнен канал2 воздушного дутья и камера водяногокольку отсутствуют условия для образования пограничного слоя воды у стенки35 Кроме того, к каждому...
