Яковлев

Номер патента: 917237

Опубликовано: 30.03.1982

Авторы: Галль, Кузьмин, Мелешкин, Мельничук, Яковлев

МПК: H01J 49/42

Метки: квадрупольного, масс-анализатора, питания

...других помех на стабильностьполучаемых постоянных составляющихйапряжения, а следовательно, на симметрию и стабильность отношения постоянных напряжений к переменным.Следует добавить, что к усилителямпредьявляются жесткйе требованияпо быстродействию, они должны обеспечивать нарастание напряжений отминимального до максимального значений, т,е. в 10 раз за время1 мс. Это требование еще более затрудняет получейие низкого уровняшумов этих усилителей.Цель изобретения - повышение стабильности и симметричности питающихснапряжений.Поставленная цель достигается тем,что в устройстве питания квадрупольноге масс-анализатора, содержащем ге40 5 9172 нератор напряжения высокой частоты, выход которого подключен к электродам масс-анализатора и к детектору...

Номер патента: 916896

Опубликовано: 30.03.1982

Авторы: Исаева, Погребняк, Терентьев, Чернобай, Яковлев

МПК: F23G 7/00

Метки: измельченного, термообработки

...плавильную камеру пульсационного горения, выполненную с головкой и резонансной трубой с размещенным под выходным срезом трубы сбор р ником расплава, и камеру охлаждения, резонансная труба выполнена из трубок, образующих ее цилиндрическую поверхность, и размещена в камере охлаждения, причем в выходном конце резонансной трубы часть трубок отогнута вовнутрь, образуя продольные щели, равномерно размещенные по ее периметру.На фиг. 1 изоб 1 жена установка, общий вид; на фиг, 2 - разрез А - А на фиг. 1.Энерготехнологический агрегат включает вертикально установленную камеру пульси- . рующего горения, состоящую из головки 1 и резонансной трубы 2, Последняя размещена в камере 3 охлаждения котла-утили- затора 4. Головка 1 размещена на потолочном...

Номер патента: 912714

Опубликовано: 15.03.1982

Авторы: Барчуков, Королькова, Чернихов, Яковлев

МПК: C04B 35/49, C04B 41/82

Метки: керамики, пьезоэлектрической

...емкости автоклава органическим компаундом, затем вводят туда приспособления для погружения керамических заготовок, осуществляют вакуумирование керамики и нагревают компаунд до 100 С ,(в случае применения эпоксидной смоЭ 5 лы), в случае использования полиамино хинозолона нагрев исключается. Погружают керамические :аготовки в жидкий компаунд. Заполнение пор компаундом .в автоклаве проводят с подачей избыточного давления воздуха 3-4 атм. Заготовки остужают под давлением до 30-40" С, снимают давление в автоклаве и извлекают заготовки из автоклава, после чего избыток 45 компаунда снимают ацетоном. Полимеризацию компаунда проводят при 150- 200 С. В случае применения в качест 9ве компаунда полиаминохинозолона необходимо нагревание до 45+5 фС...

Номер патента: 912634

Опубликовано: 15.03.1982

Авторы: Егоров, Новгородская, Соколова, Яковлев

МПК: C02F 5/00, G05D 27/00

Метки: жидкой, солесодержания, суспензии, фазы

...схема устройства.Устройство. включает датчик концентрации суспенэии 1, расположенныйв мешальном бассейне 2, даТчик 3 солесодержания жесткой воды, датчикуровня 4, исполнительные механизмы 5и б расхода жесткой и мягкой воды,исполнительный механизм 7 расходасуспензии, блок 8 расчета объемовимпульсное звено 9, блок 10 расчета сконцентрации суспензии, логическийблок 11.Предлагаемое устройство работает следующим образом.Выдается задание на жесткостьводы в приготовлякщем мешальномбассейне 2, одновременно преобразовывают аналоговый сигнал датчика 3солесодержания.жесткой воды, в блоке 8 расчета объемов производитсявычисление необходимых жесткостиводы и времени включения, импульсное звено 9.включает и выключаетисполнительный механизм 5,...

Номер патента: 911750

Опубликовано: 07.03.1982

Авторы: Богатырев, Гимпель, Демидов, Каплун, Котов, Яковлев

МПК: H05K 3/30

Метки: индикации, мест, плате, радиоэлементов, установки

...выставленную соответственной плате 11, устанавливают плату 3, включают источник света, расположенные в узле 14 управления.0Свет, распространяясь по световодам,отражается от зеркала .8, котороерасположено между световодами 12 и13 и объективом 7. Применение непрозрачного зеркала позволяет изменить ход лучей от эталонной платы 11и расположить последнюю в удобномдля переустановки световодов местеустройства, при этом потери светанезначительны,Объектив 7 Фокусирует изображениес зеркала 8 на пластину 6, котораяулучшает использование поля зренияобъективов за счет диФФузионногорассеивания на ней света. Затемсвет, проходя через объектив 5, высвечивает изображение на собираемойплате 3.Так как пластина 6 расположенав плоскости предметов...

Номер патента: 911717

Опубликовано: 07.03.1982

Авторы: Жовтис, Петровский, Яковлев

МПК: H03K 5/26

Метки: импульсов, периоду, селектор, следования

...элемента ИЛИ, второй входкоторого соединен с выходом элемента задержки, вход которого подключенк выходу элемента И, а выход - с вторым входом триггера, при этом входпервого счетчика импульсов соединенс установочной шиной, а выход - свходом преобразователя кодов, выходкоторого соединен с вторым входомвторого блока равнозначности.На чертеже представлена стрУктурная схема устройства.Устройство содержит счетчики 1и 2 импульсов, блоки 3 и 4 равнозначности, преобразователь 5 кодов,генератор б тактовых импульсовэлементы 7 и 8 ИЛИ, формирователь 9.импульсов, триггер 10, элемент 11задержки, элемент 12 И,Юифрами 13 - 15 обозначены соответственно входная, установочнаяи выходная шины устройства.Устройство работает следующимобразом.Перед...

Номер патента: 911665

Опубликовано: 07.03.1982

Авторы: Ерыгин, Трембицкий, Усачев, Яковлев

МПК: H02H 11/00

Метки: бескамерной, искробезопасности, оценки, цепей, электрических

...мощности для даннойвзрывчатой смеси. Цепь искробезопасна при оцениваемых параметрах, еслиона удовлетворяет обеим критериям.Если с помощью, предлагаемого способа решается задача определенияискробезопасных или воспламеняющихпараметров электрической цепи, тоэти параметры определяются по каждому критерию и выбираются меньшиезначения из двух.Таким образом способ бескамернойоценки искробезопасности электри-ческих цепей позволяет повысить точность оценки искробеэопасности за.счет учета особенностей разрядапри любом типе электрической цепи..с 3 911 ббЦель изобретения - повышение точности оценки.Поставленная цель достигаетсятем, что в способе бескамерной оценки искробезопасности электрическихцепей, работающих во взрывоопаснойсреде, путем...

Номер патента: 911475

Опубликовано: 07.03.1982

Авторы: Дремчук, Дундуков, Захаров, Крысин, Куслицкий, Твердислов, Тимофеев, Харин, Яковлев

МПК: G05B 23/02

Метки: линейных, систем, характеристик, частотных

...к запускающему входу формировате. ля пилообразного напряжения и управляющему входу переключателя; сигнальный вход которого соединен с выходомконтролируемой системы управления, первый выход переключателя через,аналого-цифровой преобразователь соединен с четвертым входом арифметического блока, второй выход - с первым входом блока сравнения, второй вход которого через цифро-аналоговый преобразователь связан со вторым выходом второго блока памяти, а выход блока срав. нения подключен к управляющему входу ключа, сигнальный вход которого соединен с выходом модели, а выход - со вторым входом аналого. цифрового преобразователя.На чертеже изображена блок-схема устройства.Устройство содержит генератор 1 гармони. ческого (синусоидального) сигнала,...

Номер патента: 911318

Опубликовано: 07.03.1982

Авторы: Мазур, Пастернак, Тарараксин, Шпинер, Яковлев

МПК: G01N 29/04

Метки: акустической, методом, многоканальное, эмиссии

...АЭ (минимальное время меж. ду собьпиями больше времени установки одиовибратора формирователя 8 зоны реверберации) конец зоны реверберации определя. ется временем заряда емкости одновибратора,В этом случае сигналы, поступающие на допол. нительный вход, не влияют на работу этогоодновибратора. При большой интенсивности со.бытий АЭ сигналы подаются на донолнитель. ный вход раньше, чем зарядится емкость од. иовибратора, и принудительно разряжают ее через ключ.Таким образом, длительность импульса одновибратора продлевается до тех пор, пока между импульсами событий АЭ не наступит пауза, большая времени установки одновибратора формирователя 8 зоны реверберации. Следовательно, длительность эоны реверберации автоматически устанавливается в...

Номер патента: 911036

Опубликовано: 07.03.1982

Авторы: Бублик, Кошкин, Яковлев

МПК: E21C 47/10

Метки: головка, камнерезной, пильная

...3 и корпуса 4 редуктора,пальцев 5 корпуса 6, рабочего 7 и ведущего 8 валов, кинематически связан-ффных между собой конической зубчатойпарой 9 и 10, ступенчатой цилиндрической передачи 11, конических зубчатыхколес 12 и 13, гидропривода 14 поперечного перемещения каретки, режущих 36инструментов 15, аарнирно укрепленной на раме рейки 1 б, кинематическисочлененной с зубчатым колесом 17,приводного эксцентрика 18, неподвижного 19 и подвижных 20 упоров, контр- зупоров 21, каретки 22, Фиксатораразъема 23 съемного режущего инструмента 15 гидропривода 24 разворотакорпуса и ограничителя-Фиксатора 25.Выносные щеки 1 выполнены монолит-щно с,трубой 3 привода и корпусом 4редуктора, пальцы 5 смонтированы соосно,с ведущим валом 8 и предназначены для...

Номер патента: 910787

Опубликовано: 07.03.1982

Авторы: Адельшин, Вишкарев, Дашевский, Закамаркин, Круть, Кунгуров, Меньшиков, Мураховский, Плешков, Яковлев

МПК: C21C 5/52

Метки: низкоуглеродистой, стали

...расплавление, окислительную продувкуи введение в расплав восстановителя,последний вводят в порошкообразном 20виде в газовую струю периодически синтервалом введения 5-60 с в количестве 0,01-0,5 кг/мЗ.При этом для железоуглеродистогорасплава ввод восстановителя начинают по достижении концентрацииуглерода в расплаве 0,2, а длявысоколегированных расплавов всяоксилительная продувка проводится свведением восстановителя. Ввод порош- ЗОкообраэного восстановителя в дутьеобеспечивает доставку его непосредственно к межфазной поверхности гаэметалл и способствует пассивацииповерхностного слоя и более быстрому протеканию реакции обезуглероживания, с достижением низкой концентрации углерода и сохранением отугара легирующих элементов,При продувке...

Номер патента: 910602

Опубликовано: 07.03.1982

Авторы: Дюмаев, Клюев, Кондратьев, Разгуляев, Хидекель, Яковлев

МПК: A61K 31/136, B01J 23/44, C07C 209/26 ...

Метки: n-алкилароматических, аминов

...р 1. 1 г никельхромового катализатора Фракции 0,25-0,5 мм,содержащего, вес.,48 никеля,35,7окиси хрома и 4 графита, загружаютв стеклянную трубку, продувают водородом и нагревают в токе водорода30 мин при 2200 С. Затем катализаторохлаждают и загружают в реакционныйстеклянный термостатированный сосуд,Ф продутый азотом, приливают 15 мл этилового спирта, продувают водородом, встряхивают 5 мин, затем в токе водорода приливают 0,3 мл смеси нитробензола с уксусным адьдегидом (мольное соотношение РпИО 4 СН 4 0 - 1 ; 3) и энергично перемешивают реакционную смесь при атмосферном далении .водорода и температуре 18 С. Ход реакции контролируют по поглощению водорода. Теоретическое количество водорода 150 мл поглощается за 100 мин. Получают...

Номер патента: 909668

Опубликовано: 28.02.1982

Авторы: Тумбальцев, Цыбин, Чекалкин, Яковлев

МПК: G05F 1/58

Метки: защитой, постоянного, стабилизатор

...между эмиттерами защитного транзистора 1 и регулирующего55транзистора 2. Последовательно соеди.ненные Фотодиод 11 и дополнительныйрезистор 12 включены между базой за 8 4щитного транзистора 1 и эмиттером регулирующего транзистора 2. Дополнительный диод 13 подключен параллельно база-эмиттерному переходу транзистора 14 эмиттер которого соединен с общей шиной, а база - с точкой соединения конденсатора 6 и дополнительного диода 13, коллектор транзистора 14 соединен через последовательно соединенные светодиод 15 и резистор 16 с коллектором регулирующего транзистора 2.Стабилизатор работает следующим образом.До момента включения схема на ходится в обесточенном состоянии. После перевода двухпозиционного выключателя 8 в положение "Вкл"...

Номер патента: 909657

Опубликовано: 28.02.1982

Авторы: Завидовский, Яковлев

МПК: G03B 21/48

Метки: движения, киноленты, маховиков, предварительной, раскрутки, скорости, стабилизатора

...кронштейном, в котором установлен обрезиненный ролик, контактирующий с колесом и маховиками, при этом колесо,обрезиненный ролик и маховики выполнены цилиндрицескими.На чертеже показано устройство,общий вид. Устройство состоит из электродвигателя 1, установленного на кронштейне 2. Электродвигатель 1 связан с редуктором 3, состоящим из .зубчатого колеса , с которым входит в зацепле ние зубчатое колесо 5 и вал 6. Последний установлен в подшипниках 7 и 8 корпуса 9 редуктора 3, который посредством втулки 10 входит во вра 40 щательную пару с кронштейном 2. На валу 6 жестко закреплено стальное колесо 11, Корпус 9 редуктора 3 выполнен поворотным и связан с пружиной 12 и электромагнитом 13. Во вра 45 щательно-поступательную пару с...

Номер патента: 909440

Опубликовано: 28.02.1982

Авторы: Исаева, Кузнецов, Терентьев, Чернобай, Яковлев

МПК: F23G 7/04

Метки: обезвреживания, промышленных, стоков

...стоков, тепло обработки ныпара с органикой - в теплообменнике или котле-утилизаторе об 20щего назначенияСекциониронаниеиспарителя позволяет вывести из процесса большую часть балласта, повысить удельные нагрузки камеры и снизить удельные расходы топлива на обезвреживание.На фиг. 1 изображена установка,продольный разрез; на фиг. 2 - разрез А-А на фиг. 1,Установка содержит огневую камеру1 с горелочным устройством 2,форсунками 3 сточной воды и леткой 4 для вывода плана.Камера 1 снабжена кольцевым газоходом - кожухом 5, образованным цилиндрическими стенками, атакже выходными отверстиями б и 7 35для газа. Соосно огневой камере 1установлен барботажный испаритель 8,разделенный перегородками 9 на рядсекций 10, которые соединены газоходами...

Номер патента: 909411

Опубликовано: 28.02.1982

Авторы: Здановский, Кузьмин, Куновский, Мельничук, Шмаков, Яковлев

МПК: F22B 37/02

Метки: защиты, змеевиковых, износа, котлов, труб

...устройства является низкая эффективность вследствие того, чтоизносу подвергаются трубы пучка, которые размещены за гребенками.Цель изобретения - повышение эффективности,Поставленная цель достигается тем,что дополнит гребенки размещеныэа пучком труб по ходу газов по периметру газохода,На фиг. 1 изображено устройство длязащиты змеевиковых труб, общий вид;на фиг. 2 - гребенки, общий вид.Устройство для защиты змеевиковыхт отлов от износа содержит гребк установленные на стенках газох Запыленный поток газов движется по гаэоходу 2 и встречает на своем пути гребенки .1, Происходит выравнивание скорости потока и концентрации эоловых частиц по сечению газохода 2, что снижает износ труб 3.Установка дополнительных гребенок з пучком труб по ходу...

Номер патента: 908766

Опубликовано: 28.02.1982

Авторы: Ляхевич, Яковлев

МПК: C04B 21/00

Метки: керамзита, производства, шихта

...соотношении компон вГлинистое сырье20Десульфированныйкислый гудрон 0,3-8Десульфированный кислый гудр(ДКГ) получают путем обработкилого гудрона водяным паром илиПлотность при 20 С,г/см З 1,0312 1,02235 Вязкость условная при50 (ВУ 1,2 0,9 Групповой химический состав ДКГ, мас,йСмолисто-масляноасфальтеновые вещества 30,9 57,3 67,8 40,6 Вода Сернистые соедине- ния 1,3 2,1 Таблица 2 Состав шихты, вес.Е 6 8-4 Углеводороднафракция 0,9-2 3 908766 4 рячей водой при 95"200 С в течение Журжевосо следующей характерис-20 инн. тикой:Характеристика используемого н Влажность, мас.Х 23 шихте ДКГ представлена в табл. 1. Пластичность, класс 1Изготовление керамзита из пред-В табл. 2 представлены состав лагаемой шнхты осуществляют следу- шихты и условия...

Номер патента: 908552

Опубликовано: 28.02.1982

Авторы: Гаврилюк, Яковлев

МПК: B23C 1/20

Метки: кольцевой, переносный, станок, судовых, формы, фрезерный, фундаментов

...3 и 4.Использование предлагаемого станка обеспечивает возможность обработки кольцевых фундаментов с высокой производительностью за счет отсутствия перестановок и регулировок станка в процессе обработки всего Фундамента, позволяет применить портал одного размера для обработки всех типоразмеров при использовании сменных направляющих,Переносный фрезерный станок дляобработки судовых Фундаментов кольцевой формы, содержащий две стойки,связанные траверсой, несущей Фре-зерную головку, о т л и ч а ю щ и йс я тем, что, с целью повышения производительности и расширения технологических. возможностей, станок снабжен направляющими для стоек, выполненными в виде двух колец для размещения между ними и концентрично имобрабатываемого фундамента,...

Номер патента: 907279

Опубликовано: 23.02.1982

Авторы: Мамулова, Наумов, Шатров, Яковлев

МПК: F01K 23/14

Метки: силовая

...этих переходных режимах и при частичных нагрузках осуществляется карбюратором 1 ч и газовым смесителем 1 таким образом, чтобы образовалась смесь с максимальным содержанием водорода, поступающего из объема 21 и минимальным содержанием углеводородного топлива из топливопровода 16 системы питания.Далее в зависимости от вь 1 бранного режима движения транспортного средства силовой установке блоком системы 11 регулирования, карбюратором 14 и газовым смесителем 17 могут задаваться следующие режимы работы:а) Режим движения транспортного средства с какой-пибо пог.тоянной скоростью, обеспечиваемой работой силовой установки во всем диапазоненагрузок, Нагрузка между электродвигателем 5 и тепловым двигателем 1блоком системы 1 регулирования с...

Номер патента: 907205

Опубликовано: 23.02.1982

Авторы: Абросимов, Заборов, Николаев, Самоха, Яковлев

МПК: E05B 47/00

Метки: переговорно-замочное

...обмотка которого подключена к шине 5 единиц коммутирующего средства, шины б десятков единиц, подключенной к источнику питания, переговорных средств 7, по числу квартир, подключенных последовательно через диод 8 к шинам единиц и десятков соответствующих номеров 1 О квартир, блоков управления реверсом усилителя 9 и управления замком 10, подключенных параллельно к шине единиц коммутирующего средства, конденсатор 11 и сопротивление 12, при 15 этом конденсатор 11 соединяет первый вывод вторичной обмотки трансформатора 4 с шиной питания, которая через сопротивление 12 соединена со вторым выводом вторичной обмотки, д 0Устройство работает следующим образом.Постоянное напряжение от источника питания поступает через сопротивление 12 на...

Номер патента: 906914

Опубликовано: 23.02.1982

Авторы: Мосин, Яковлев

МПК: B66C 23/84

Метки: грузоподъемной, опорно-поворотное

...рабочими поверхностями корпуса 2, крышки 3 и пяты 4 образованы дросселируюшие щели 15 и 16. В нерабочем состоянии пята 4 прижата силой тяжести к поверхности Б корпуса 2. При подаче смазки в камеры 11 и 12 возникают гидростатические давления, поднимающие пяту 4 над поверхностью Б, при этом образуется щель 17 между пятой и корпусом. Кольцевая полость 18, выполненная в крышке 3, каналами 19, выполненными в пяте 4, сообщена с баком 8. Пята прикреплена к подвижной раме 6 так, что рабочие камеры расположены симметрично относительно плоскости, проходящей через ось пяты 4. Источник питания 9 связан через каналы 20 и 21 и входные дроссели 22 с камерами 11 - 14, причем дроссели смонтированы в канале каждой камеры. Болтами 23 корпус 2 прикреплен...

Номер патента: 905817

Опубликовано: 15.02.1982

Автор: Яковлев

МПК: G06F 7/70

Метки: стохастический, сумматор

...обеспечивается возможность независимого задания констант Аза счет того, что цислен90581 15 формула изобретения Стохастический сумматор, содержащий группу п блоков сравнения,первые входы которых являются вхо 5Однако в известной схеме эта зависимость вычисляется с погрешностью, цто вызвано возникновением ошибки при представлении констант С, действительно, если все А к пред ставлены точно в 1 -разрядном двоичном коде, то в соответствии с 1) большинство рассчитываемых констант Сполучаются в виде бесконечной двоичной дроби т.е, могут 10 быть представлены в-разрядной сетке устройства с погрешностью не более 2В предложенном устройстве обеспечивается отсутствие погрешности представления всех С, так как из (2) вытекает...

Номер патента: 905726

Опубликовано: 15.02.1982

Авторы: Барановская, Чекмазов, Яковлев

МПК: G01N 3/48

Метки: твердости

...к измерениям тв алов, преимущественно бетона.Известно устройство для изм дости, содержащее корпус, ударн и систему регистрации 11.Недостатками этого устройств ограниченный круг испытываемы и низкая точность. закрепленным на корпусе, и блоком сравне ния сигналов, входы которого соединены с в ходами датчиков, а выход - со входом блока а чертеже представлена схема предлагаемстроиства ударным стержнем взаимодействуетс датчиком 5 нагрузки. Дополнитель 6 закреплен на корпусе. Оба датчиУстройство работает следующим образом,После нанесения удара индентор 4 погружа тся в испытываемый материал 10 на заданную905726 НИИПИ Заказ 354/60 Тираж 882 Подписнде Филиал ППП "Патент", г, Ужгород, ул. ктная,3глубину, определяемую ограничителем 3. При этом...

Номер патента: 905464

Опубликовано: 15.02.1982

Авторы: Арсенов, Князев, Ковалев, Крылов, Никитин, Петров, Яковлев

МПК: E21C 41/04

Метки: крутых, мощных, наклонных, пластов, разработки, угольных

...пластов, включающий проведение подготовительных выработок и отработку пласта горизонтальными слоями в нисходящем порядке с закладкой выработанного пространства 2.Однако оба указанных способа недостаточно эффективны и характеризуются невысокой безопасностью разработки.ель изобретения - повышение эффективности и безопасност оазработки,Поставленн чель.тигается тем, что одновременно . гработкой каждого четного слоя отрабатывают нечетный слой, отстоящий от отрабатываемого четного на один нечетный слой и один четный, при этом вые мощного крутого или ного пласта 1 к разраготовительные выработки слоевые штреки 2. Пласт изонтальными слоями в дке. Одновременно с отчетного слоя 3 механизисом отрабатывают нечет- ящик от отрабатываемого а один...

Номер патента: 905082

Опубликовано: 15.02.1982

Авторы: Минчик, Митрофанов, Свиридников, Трофимов, Шубин, Яковлев

МПК: B27L 1/00

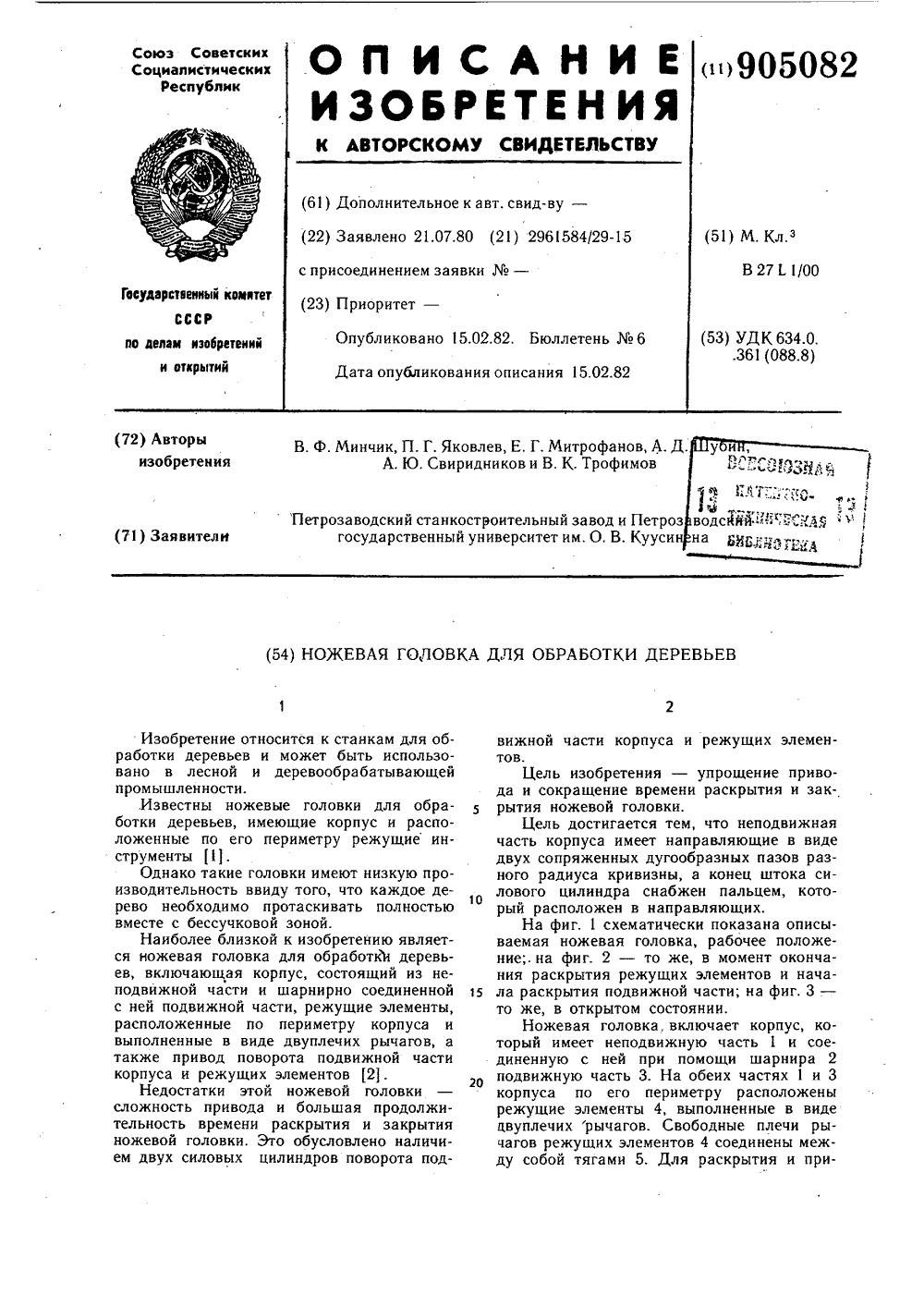

Метки: головка, деревьев, ножевая

...включает корпус, который имеет неподвижную часть 1 и соединенную с ней при помощи шарнира 2 подвижную часть 3. На обеих частях 1 и 3 корпуса по его периметру расположены режущие элементы 4, выполненные в виде двуплечих рычагов. Свободные плечи рычагов режущих элементов 4 соединены между собой тягами 5. Для раскрытия и притие режущих элементов и ножевой головкм осуществляется одним движением одного силового цилиндра, Это значительно упрощает привод раскрытия и закрытия ножевой головки ии и увеличивает ее производительность за счет сокращения времени раскрытия и закрытия головки. Формула изобретения ожевая головка для обработки де еНвьев включтки деремежючающая шарнирно соединеныду собои неподвижную и подвижную часеыети корпуса,...

Номер патента: 904818

Опубликовано: 15.02.1982

Авторы: Козлов, Коцарь, Крепакова, Кузнецов, Пименов, Яковлев

МПК: B21B 38/00

Метки: деформации, неравномерности, полос, прокатных, станах, холоднокатаных, ширине

...формул следует, что где А - механическии эквивалент теплоты,равный 4180 Дж/ккал;Р - среднее удельное давление;М ЬА - уменьшение сечения после деформа ции (Ь - ширина полосы, 1 Ьуменьшение толщины);1 вьк - коэффициент выхода тепла (- 0 88) напр - скорость прокатки;т - время прокатки;Сп - теплоемкость полосы;бп - масса прокатываемой полосы;Сп - температура полосы.Подставив в формулу (1) массу полосы бп, выраженную через сечение прокатываемой полосы 1 = Ь Ь, скорость прокатки, время, у - плотность прокатываемого металла, т, е, б = 1 Чпрт, получаемСоставитель А. Сергеев Редактор А. Дол инич Техред А. Бойкас Корректор В. Бутяга Заказ 212/14 Тираж 841 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений н открытий 113035,...

Номер патента: 904718

Опубликовано: 15.02.1982

Авторы: Жургенбаев, Сиджанов, Слюсарь, Яковлев

МПК: A61N 1/30

Метки: арахноидитов, лечения, церебральных

...Больная вновь получила воэможность много читать и писать,Выписалась на пятнадцатый день пребывания в стационере. После выпискивернулась к прежней работе.Через три месяца после окончаниякурса лечения по-прежнему чувствовала себя хорошо,Лечение предлагаемым способом проведено 27 больным церебральным арахноидитом инфекционного и травматицеского генеза в возрасте от 21 до 48 лет с преобладанием в клинической картине заболевания головной боли и других общемозгоеых симптомов и давностью заболевания от 2 до 10 лет. Переносимость процедур больными былахорошей. Уже в ходе первого сеансана 15"25-й минуте больные отмечалиуменьшение головной боли и тяжестив голове, изчезновение "тумана" перед глазами, тошноты, "прояснение"в голове. В процессе...

Номер патента: 904011

Опубликовано: 07.02.1982

Авторы: Левинзон, Фомин, Яковлев

МПК: H01H 13/26

Метки: выключатель

...механизм мгновенного действия в виде 2-х спиральныхпружин 11 .сжатия, расположенных вканалах 12 боковых стенок контактного блока и воздействующих через опорные элементы - шайбы 13 на торцы(концы) поворотных ломающихся рычагов 14. Второй .торец (конец) рычаговустановлен в гнездах опорных лластин 15, укрепленных в углубленияхтраверсы,Для обеспечения фиксации включенного положения выключателя предусмотрено фиксирующее устройство, состоящее из цилиндрической кнопки 16,которая на одном конце имеет Фиксатор 17, установлена в отверстии прилива 18 крышка 19 и подпружиненавозвратной пружиной 20. В толкателе ус одной стороны имеется отверстие 21для входа фиксатора кнопки и удержания толкателя в нажатом (включенном) положении.Устройство...

Номер патента: 903763

Опубликовано: 07.02.1982

Авторы: Гилядов, Пастернак, Шемякин, Шпинер, Яковлев

МПК: G01N 29/04

Метки: акустической, методом, эмиссии

...в каждом канале импульсы длительностью, равнойРВП между временами прихода сигнала АЭ на ближайший к источнику АЭпреобразователь и преобразовательданного канала. Эти импульсы с Формирователя 14 РВП поступают на измеритель 15 РВП, где преобразовываются в цифровой код, и подаются на ЭВМ16 для определения координат источ"ника АЭ. Импульсы с формирователей10-13 перебрасывают соответствующиетриггеры 17-20, сброс которых происходит задним фронтом строба, определяющего зону обзора, с формирователя 21 зоны контроля. Этот формирователь 21 запускается первым иэ20 Формула изобретения 5 90376 импульсов с формирователей 10-13 импульсов, Импульсы с триггеров 17-20 поступают на схему 22 И, сигнал с которой, длительностью от последнего по...

Номер патента: 903705

Опубликовано: 07.02.1982

Авторы: Богачев, Добисова, Дылдин, Затыльников, Клейн, Чистяков, Чуб, Шкурко, Яковлев

МПК: G01F 1/00

Метки: воды, расхода, реке

...вектора напряженности магнитного поля земли, ана штанге в непосредственной близостиот индукционного преобразователя установлен диск из магнитомягкого материала.На чертеже приведена функциональнаясхема устройства.Устройство содержит гидрофлюгер, состоящий из штанги 1 с пером 2, подшипников 3, гидрометрической вертушки 4с контактным блоком 5, датчика 6 утлаповорота оси вертушки н лиска 7 иэмагнитомягкого материала, нередатчнк 8, З 0приемник 9 и вибратор 10, входящие всостав эхолота 11, фазовращатель 12,функциональный преобразователь 13, умножитель 14, триггер 15, селектор 16,измеритель 17 периода импульсов вер ЗЗтушки, делитель 18, блок 19 интегрирования, индикатор 20,Устройство работает следующим образом.40Штанга 1...
