Черемнов

Номер патента: 1780089

Опубликовано: 07.12.1992

Авторы: Горский, Сычев, Черемнов

МПК: G06F 17/17, G06F 17/18

Метки: фильтр, цифровой

...формирует единичные импульсы на выходе 8 Л группы 8 и на третьем отдельном выходе 12. Компараторы 2.3, ) = 1.п, по импульсу с выхода 12 формируют нэ своих выходах ре эультаты сравнения выборки Х, поступаю 40 щей с выхода мультиплексора 15, с содержанием Х регистра 1,. Если Х ) Х, то формируется единичный сигнал на первом выходе компаратора 2.1 и, поступая на вход прямого счета счетчика 3,), увеличивает его содержимое на "+1". Тем самым увеличивается номер статистики для выборки Х, находящейся среди множества анализируемых выборок, если зта выборка Х оказывается меньше очередной записываемой выборки Хь Если для некоторого , 1 , окажется Х; ( Х 1, то компаратор 2,1 формирует единичный сигнал нэ втором выходе, Ввиду того, что компаратор 2.1...

Номер патента: 1751336

Опубликовано: 30.07.1992

Авторы: Вотинцев, Замышляев, Захаров, Ковалев, Петров, Суховольский, Торф, Файнер, Хан, Черемнов, Шабловский, Яковлев

МПК: E21C 41/18

Метки: крутых, мощных, пластов, разработки, угольных

...из твердеющей закладки, возводимыми друг от друга по простиранию пласта на расстоянии шага закладки,На фиг. 1 показана технология отработки пласта мощностью 4-8 м; на фиг. 2 - разрез А-А на фиг; 1; на фиг, 3-6- порядок выемки слоя при создании "искусственных целиков"; на фиг, 7 - разрез Б-Б на фиг,1: на фиг. 8 - выемка и закладка "барьерных целиков"; на фиг. 9 - выемка и закладка камер.Способ осуществляют следующим образом,Выемочное поле делится на два блока скатами 1-3, Центральный скат проводится в породах лежачего бока пласта, а в створе с ним по пласту проводится пульпуспускная печь 4.Поле по падению пласта делится на подэтажи, Подэтажи через один отрабатываются горизонтальными слоями 5 в нисходящем порядке с выемкой их...

Номер патента: 1699456

Опубликовано: 23.12.1991

Авторы: Кокосов, Черемнов, Шелухов

МПК: A61G 7/00

Метки: мышечной, релаксации

...различных заболеваний, в том числе бронхиальной астмы.Цель изобретения - повышение эфФективности лечения путем обеспечения расслабления мышц при Фиксацииустройства на предметах сидения массой самого пациента .На чертеже изображено устройство,общий вид.Устройство состоит из стойки 1,опоры 2 для головы, установленнойво втулке 3 с Фиксатором 11, опордля рук, выполненных из сегментов длякисти 5, предплечья 6, плеча 7,кронштейнов из двух звеньев 8 и 9,установленных посредством шарниров10 и втулки 11 с фиксатором 12 настойке 1, площадки 13 для сидения свтулкой 111 и Фиксатором 15. Сегменты,соединены между собой шарнирами 16и 17 с фиксаторами (не показаны), азвенья кронштейна - шарниром 18 ификсатором (не показан),Устройство работает...

Номер патента: 1692871

Опубликовано: 23.11.1991

Автор: Черемнов

МПК: B60D 1/145

Метки: буксирное, средства, транспортного

...путем соединения 5различных типов транспортных средств,На фиг,1 изображено буксирное устройство в сложенном положении; на фиг,2 - тоже, в раздвинутом положении,Буксирное устройство состоит из двух 10, жестких тяг 1 и 2. Тяга 1 закреплена жестко,а тяга 2 шарнирно при помощи оси 3 с проушиной 4. Петли 5 закреплены в тягах 1,2так, что могут поворачиваться вокруг продольных осей тяг, а их оси совпадают с осями тяг, Скоба 6 съемная и прикреплена припомощи оси 7 либо к петлям 5, либо к про. ушинам 8, являющимися составными частями тяги 1.При буксировке транспортного средства с одним крюком устройство собираетсясогласно фиг.1, при этом скоба 6 закрепляется на петлях 5 при помощи оси 7, проходящей через отверстие петель 5, Скобу 6 ипроушину 4...

Номер патента: 1647147

Опубликовано: 07.05.1991

Авторы: Алаев, Арсенов, Мосунов, Найдов, Суховольский, Черемнов, Яковлев

МПК: E21D 19/02

Метки: перекрытия, соединения, щитового, элементов

...малый катет 8 которых расположен нормально к продольной оси накатника, Профиль выступов 7 и пазов 6 на одной половине каждой накатины имеет зеркальное отображение профиля выступов 7 и пазов 6 другой половины накатины. При этом в нижнем ряду 5 накатника выступы 7 своими малыми катетами 8 направлены к середине каждой накатины, в верхнем ряЗО ду 3 - к концам накатины, ав среднем ряду накатника на нижней поверхности сочленения выступы 7 выполнены как в верхнем ряду 3 накатника, а на верхней плоскости сочленения - как в нижнем ряду 5, Высота малого катета 8 составляет 20-30 мм, а расстояние между ними (длина большого мни 40 мого катета) - 100-120 мм; толщина накатника 220-270 мм, а диаметр 250-450 мм..Для повышения прочности выступов...

Номер патента: 1640442

Опубликовано: 07.04.1991

Авторы: Белавенцев, Болдин, Ворошилов, Кудрявцев, Кузьменков, Надосекина, Попов, Топильский, Троян, Черемнов

МПК: E21F 5/00

Метки: выработанном, пожаров, предупреждения, пространстве, шахт, эндогенных

...по стойкам 4 на дренажный штрек 5. Пожароопасными являются зона 6 в районе геологического нарушения 1 и целик 7 между дренажным штреком 5 и выработанным пространством 8.При выемке угля в указанных зонах (вдоль нарушения и целика) на почве в выработанном пространстве оставляют порошковую смесь диаммоний фосфата и бикарбоната натрия при соотношении компонентов 1;1,3 в количестве, достаточном для инертизации среды в пожароопасной зоне. Например, для обработки зоны б в районе геологического нарушения 1 количество антипирогена (в килограммах) определяется из выражения М= Ь Ь 0,3 0,3,где= 110 м - длина нарушения в выработанном пространстве отрабатываемогостолба;Ь=4 м. - ширина пожароопасной зоны;5 Ь = 3 а=6 м - высота зоны обрушения;0,3 -...

Номер патента: 1557330

Опубликовано: 15.04.1990

Авторы: Арсенов, Ефремов, Мосунов, Суховольский, Черемнов, Яковлев

МПК: E21D 19/04

Метки: крутых, мощных, пластов, разработки, щит

...оголовка на деревянную балку 4. Для фиксации оголовка на деревянной балке в верхних частях боковых стенок имеются проушины 8 под палец 9, Между стен.35 кой оголовка 5 и торцом деревянной балки 4 установлены металлические вкладьппи 10. Шпрегнельные балки выполнены предварительно напряженными: деревянная .балка 4 имеет прогиб (50 - , 70 мм) в противоположную сторону от металлического пояса 6, который в свою очередь натянут с усилием, соответствующим этому прогибу.Очистные работы под щитом из шпренгельных балок ведутся буровзрывным способом, как под бессекционными эластичнымн щитами.формула и з обретенияЩит для разработки мощных крутых пластов, включающий деревянный накатник из шпренгельных балок, которые объединены между собой...

Номер патента: 1544440

Опубликовано: 23.02.1990

Авторы: Кокосов, Черемнов, Шелухов

МПК: A61M 11/00, A61M 15/00

Метки: аэрозольному, вспомогательное, ингалятору

...а боковая поверхность 3 - из гибкого эластичного материала. В торцовых стенках 2 расположены клапаны 4 вдоха, например, лепесткового типа. В одной из стенок 2 расположено также Отверстие 5 для присоединения к устройству аэрозольного ингалято ра 6. Отверстие 5 может быть снабжено эластичной муфтой 7 для обеспечения герметичности. Симметрично клапанам 4 в боковой поверхности 3 расположено отверстие 8 для дыхания. Боковая поверхность 3 может быть снабжена ребрами 9 жесткости.25Устройство работает следующим образом, Предварительно соединенное с аэрозольным ингалятором 6 карманного типа, заряженным, например, сальбутанолом, устройство находится в сложенном состоянии. При необходимости пациент встряхивающим движением руки приводит...

Номер патента: 1460303

Опубликовано: 23.02.1989

Авторы: Арсенов, Ефимов, Найдов, Торф, Файнер, Хан, Черемнов, Яковлев

МПК: E21D 11/14

Метки: крепь, металлическая, податливая

...имеет две полуарки 1, соединенные хомутами 2 для обеспечения податливости крепи, две стойки 3, связанные с полуарками шарнирами 4, и ограждающие элементы 5 из металлических листов, служащих для зашиты от проникновения литой твердеюией закладки. Стойки 3 выполнены телескопическими и снабжены силовыми элементахи, например гидродомкратами 6. Полу;ркии стойки 3 имеют проушины 7 и 8 возможностью соединения их в сложенцном (опугценном на почву слоя) состоянии. 35 1 а краях ограждающих элементов 5 на участках стыковки перекрытий для создания водонепроницаемого замка выполнены лабиринтные пазы 9 с уплотнениями 1 О.Крець раоотает следующим образом.Во время выемки угля в отрабатываемой полосе 11 при вскрытии проходческим комбайном 12 очередного...

Номер патента: 1444243

Опубликовано: 15.12.1988

Авторы: Гуменников, Феч, Черемнов, Щекин

МПК: B65G 25/00

Метки: вертикальной, транспортировки

...патрубка 9, который жесткозакреплен с помощью кронштейнов 10на загрузочном бункере 11. Патрубок8 прижимает к патрубку 9 пружина 7,35Торцовые кулачки патрубков 8 и 9составляют механизм вертикальныхколебаний. На нижней внутреннейчасти патрубка 4 закреплены лопатки12. Устройство снабжено цепью, которая имеет возможность поворота относительно продольной оси и состоит изданных звеньев 13 и коротких скребковых звеньев 14. Звенья между собой со"единены пальцами 15, На звене 14 с помощью общей горизонтальной оси 16, расположенной вьппе скребка, через проушины 17 шарнирно закреплены скребкиодностороннего действия в виде двухполудисков 18. Полудиски имеют вырезы для охвата звена 14 и упора горизонтального положения. Цепь подвешена вьппе...

Номер патента: 1434108

Опубликовано: 30.10.1988

Авторы: Арсенов, Найдов, Торф, Файнер, Хан, Черемнов, Яковлев

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...участка пласта подготавливают двумя Фланговыми скатами4. Фланги (выемочного поля) в каждой горизонтальной полосе оборудуютсекциями,5 механизированной крепи,располагаемымн в нише 6 ниже отрабатываемой полосы так, что верхние перекрытия 7 секций механизированной крепи находятся на уровне почвы отрабатываемой горизонтальной полосы, Послеотработки очередной горизонтальной полосы самоходное горнодобычное оборудование возвращают на Фланг выемочного полн, оборудованного механизированной крепыш и, углубляя нишу очередной нижеследующей полосы, опускаютего до почвы этой нижней полосы. Перед этим крепление отработанной поло сы демонтируют, опускают его на почву этой полосы, оставляя вентиляционную полость между опущенными на почву арками крепи и...

Номер патента: 1425349

Опубликовано: 23.09.1988

Авторы: Алексеев, Баланденко, Игнатенко, Кудрявцев, Попов, Черемнов

МПК: E21F 5/00

Метки: крутопадающих, падению, пластов, пожаров, предупреждения, разработке, столбами, угольных, эндогенных

...в очистной забой подакт по квершлагу 8, основному штреку 9. Исходящую струю воздуха выдают по вентиляционному штреку 10 на квершлаг 11 и далее на поверхность.Пример. Угольный пласт мощностью 8,5 м отрабатывают щитовой системой с полным обрушением кровли. В выработанном 45 пространстве вышерасположенных горизонтов имеются очаги действующих эндогенных пожаров. Проветривание уцастка осуществляют нагнетательным способом. Количество подаваемого воздуха составляет 600 м /мин, на исходящей замером полу чено 520 м /мин, т. е. утечка составляет 80 м/мин. Чтобы исключить поступление утечек воздуха и газовоздушной смеси в выработанное пространство, исключив тем самым самовозгорание угля или активизацию потушенного эндогенного пожара, в 55...

Номер патента: 1364332

Опубликовано: 07.01.1988

Авторы: Климов, Кузнецов, Черемнов

МПК: A61C 19/04

Метки: измерений, моделях, ортодонтических

...К основанию 1 соответственно горизонтальной мерной линейке 8 прикреплена вертикальная панель 28.Устройство используется следующим образом.Гипсовая модель челюсти устанавливается на столике, который помещается 2 2на основании устройства. Корпус 12вертикальной мерной линейки 13 с ползуном 9 устанавливается в нулевое положение, игла 15 измерительной вертикальной линейки касается дистальногокрая первого моляра. При вращении маховика 11 перемещается ползун вместе с вертикальной измерительной линейкой, при этом нить 17 показывает путьдвижения иглы 15. При огибании зубной дуги модель придерживают иглой.и,продолжая измерение, разворачиваютее, ориентируясь по нити, в нужномнаправлении.При наличии трем между зубами измерение производят до тремы,...

Номер патента: 1257240

Опубликовано: 15.09.1986

Авторы: Суховольский, Черемнов, Яковлев

МПК: E21F 15/00

Метки: возведения, опорных, полос, смесей, твердеющих

...и может быть использовано при ведении закладочных работ,Цель изобретения - снижение затрат на возведение опорных полос иповышение их качестваНа чертеже изображена технологическая схема отработки крутого пласта с закладкой выработанного пространства твердеющими смесями.Способ возведения опорных полосиз твердеющей смеси излагается применительно к технологической схемеотработки наклонного слоя мощногокрутого пласта или тонкого крутогопласта с закладкой выработанногопространства твердеющими смесями,Наклонный слой мощного крутогопласта, подготовленный к отработке.выемочными штреками 1 и 2, вынимаютмеханизированным комплексом 3, продвигающимся по простиранию пласта.Выработанное пространство позадикомплекса 3 поддерживается...

Номер патента: 1219813

Опубликовано: 23.03.1986

Авторы: Арсенов, Ефремов, Мосунов, Суховольский, Черемнов, Яковлев

МПК: E21D 19/04

Метки: крутых, мощных, пластов, разработки, щит

...фартуки 41, сверху щит накрыт несколькими слоями металлической сетки 42.Монтаж щита производят следующим образом.По простиранию пласта на почву рассечки укладывают нижние пояса 10, на которые укладывают деревянные накатины 2 и устанавливают фиксирующие узлы с ограничителями 39 и защитные фартуки 41. В процессе укладки накатин 2 их группируют в блоки и укладывают стяжкии 8 в ограничители 39 фиксирующих узлов, с помощью хомутов к накатинам 2 крепят верхние части 5 опор 3, устанавливают в гнезда верхних частей 5 гидродомкрат 6 плунжер 14 которого при этОм втянут, проушину 28 головки штока 11 совмещают с проушинами 29 и 30 стяжек 7 и 8, талрепами 3 и 38 осуществляют натяжение стяжек 7 и 8 до отказа. Затем в полость 16 основного гидродомкрата...

Номер патента: 1190051

Опубликовано: 07.11.1985

Авторы: Боронов, Воротняк, Лебедев, Левочко, Синкин, Томашевский, Черемнов

МПК: E21D 19/02

Метки: агрегат, выемочно-монтажный, монтажного, отработки, слоя

...выемочная машина в виде конвейероструга 2 при помощи кронштейнов 3 и гидро- домкратов 4.Крепь 1 содержит линейные секции 5 и секции с подвесками 6, каждая из которых содержит телескопическое перекрытие 7 с кронштейном подвески 8, основание 9, верхняк 10, гидростойки 11 и 12 и гидродомкрат 13 качания. В промежутке между секциями с подвесками 6 конвейероструга 2 на дополнительных секциях 14 подвешены с помощью кронштейнов 15 и телескопических рычагов 16 выносные балки 17, на которых устанавливаются кассеты с рулонами металлических лент 18. Нижние гидростойки 11 снабжены кронштейнами 19 для установки в них кассет с рулонами сетки 20. Все секции агрегата покрыты накатником 21.Отработка монтажного слоя с помощью выемочно-монтажного агрегата...

Номер патента: 1179972

Опубликовано: 23.09.1985

Автор: Черемнов

МПК: A61B 5/08

Метки: дыхания, коррекции, тренировки

...4 Филиал Изобретение относится к медицинской технике, а именно к устройствамдля тренировки дыхательного аппарата человека.Цель изобретения - упрощение конструкции.На фиг.1 представлено устройстводля тренировки и коррекции дыхания,разрезф на фиг.2 - устройство, установленное на пациенте во время ис Опользования,Устройство содержит звукопередающую трубку 1 с утолщением 2 на одномее конце. Другой ее конец служитприемником 3 звуковых сигналов. Внутри. трубки 1 расположен съемныйфильтр 4, который может быть выполнен, например, из мелкопористой губки.Устройство используют следующим 20образом.Утолщение 2 трубки 1 вводится вслуховой проход пациента, а приемник3 звуковых сигналов фиксируется к коже пластырем вблизи рта или носа 25пациента. При...

Номер патента: 1149014

Опубликовано: 07.04.1985

Авторы: Долгушин, Жеваго, Замышляев, Черемнов, Чернодаров

МПК: E21C 41/04, E21F 15/00

Метки: крутых, мощных, пластов, разработки, угольных

...закладке выработанного пространства.Цель изобретения - повышение эффективности разработки за счет снижения трудоемкости работ по закладке выработанного пространства.Поставленная цель достигается тем, что при способе разработки мощных крутых угольных пластов,включающем подготовку выемочного поля, отработку пласта слоями в нисходящем порядке горизонтальными поло" сами по простиранию при смещении последних одна относительно другой на половину высоты полосы, выемку каждой полосы одновременно с заклад" кой выработанного пространства смежной отоаботанной полосы, посередине выемочного поля проводят"угле 40 спускной скат, который разделяет выемочное поле на два крыла, участок каждой горизонтальной полосы, расположенной в одном крыле, смещают...

Номер патента: 1139848

Опубликовано: 15.02.1985

Авторы: Дудник, Некрасов, Файнер, Черемнов, Шахматов, Шпарберг

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...закладку отработанных полоствердеющей смесью, каждую полосу по простиранию оконтуривают искусственными целиками, скважины проводят в искусственных целиках, полосы отрабатывают слоями, каждый из которых разделяют на двечасти путем проведения по мере отработкиполосы печи от вентиляционного штрека,причем печи в каждой полосе соединяютвыработками со скважинами, которые герметизируют перед закладкой выработанного пространства каждого слоя.Предлагаемый способ осуществляетсяследующим образом.От транспортного штрека до вентиляционного штрека по границам выемочныхстолбов проходят фланговые печи малогосечения.Затем эти печи расширяют на полнуюмощность пласта. Полученную выработкузакладывают твердеющей смесью, чем образуют искусственный...

Номер патента: 1138502

Опубликовано: 07.02.1985

Авторы: Замышляев, Петров, Черемнов

МПК: E21C 41/04

Метки: крутых, мощных, пластов, подэтажами, разработки, угольных

...способ разработки мощных к тых угольных пластов подэтажами при крутыхнаклоне их плоскости от лежаче о чем боку пласта, включающий проведение подэтажных штреков со стороны висячего бока пласта, гидроотбойку угля из подэтажных штреков заходками при первоочередной выемке нижней части каждой заходки и последующую отбойку верхней части каждой предыдущей заходки,12.Однако известный способ характеризуется значительными потерями угля при выемке нарушенных участков угольного массива.Целью изобретения являеТся снижение потерь угля при отработке нарушенных пластов.Поставленная пель достигается тем, что согласно способу разработки мощных крутых угольных пластов подэтажами при наклоне их плоскости от лежачего к висячему бок пласта,...

Номер патента: 1121457

Опубликовано: 30.10.1984

Авторы: Донсков, Евсеев, Миллер, Трофимов, Чеглаков, Черемнов

МПК: E21F 5/00

Метки: отработанных, пожаров, профилактики, столбах, щитовых, эндогенных

...большое количество свежего воздуха, а также произвести частичную обработку надщитовой подушки, так как вдоль этого целика, как правило, происходит зависание обрушенных пород и наблюдается высокая их воздухопроницаемость.Применение вспененных гелеобразующих составов имеет значительные преимущества перед порошковыми или жидкими антипирогенами, так как позволяет произвести объемную обработку и снизить расход компонентов. Преимуществами перед обычной пеной является высокая устойчивость (100 - 160 сут и более против 5 - 6 ч) и инертизация атмосферы выработанного пространства за счет выделения при гелеобразовании аммиака.30В качестве гелеобразующего состава используют состав, содержащий следующие компоненты, вес %:Жидкое стекло 2,0Сульфат...

Номер патента: 1086177

Опубликовано: 15.04.1984

Авторы: Борисов, Васильев, Козионов, Файнер, Черемнов

МПК: E21D 19/02

Метки: комплекс, щитовой

...работы щитового комплекса путем увеличения диапазона вынимаемой 4 мощности пласта и величины подачи конвейероструга.Поставленная цель достигается тем, что в щитовом комплексе, включающем.л секции крепи со щитовым перекрытием, которые связаны с базовой балкой дом:- кратами передвижения и содержат перед - ние и задние опоры, опорные гидростой - ки, шарнирно закрепленные на перекрытии, и конвейероструг, установленоб ный на телескопических рычагах, закрепленных с возможностью поворота в плоскости, перпендикулярной базовой балке, посредством домкратов качания,передние и задние опоры секций креписвязаны между собой направляющими,на которых установлена с возможностьюперемещения базовая балка, при этомдомкраты передвижения закреплены од....

Номер патента: 1065599

Опубликовано: 07.01.1984

Авторы: Боронов, Лоценюк, Петров, Томашевский, Черемнов

МПК: E21C 41/04

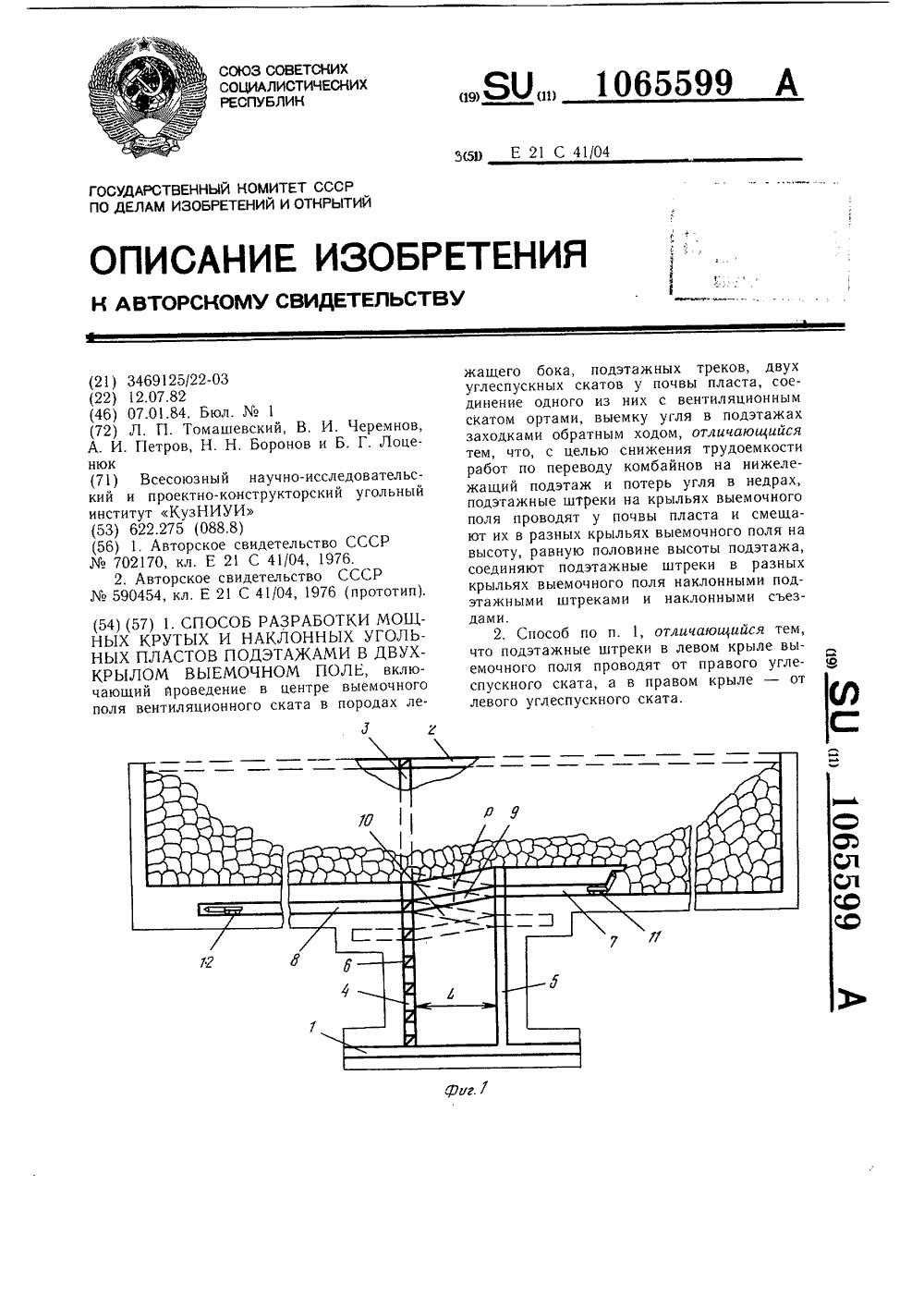

Метки: выемочном, двухкрылом, крутых, мощных, наклонных, пластов, подэтажами, поле, разработки, угольных

...штреки В левом крыле вьемочцого поля проводОт 5 10 15 20 25 30 35 40 45 50 55 правого углеспускцого ската, а в правом крыле от левого углеспускного ската,Нз фиг. 1 приведена схема подготовки и Отработки двухкрылого выемочного поля при размецении в нем лвух выемочных комбайнов со стреловидным исполнительным ор зиом; на фиг. 2 - схема подготовки и Отраоотки выемочного поля при размещении в ием четырех выемочных комбайнов; на фиг. 3 схема сопряжений скатов, подэтажных птреков и сьездов; на фиг. 4 разрез Л-А на фиг. 3; на фиг. 5 - разрез Бэ нз фиг. 3; иа фиг. 6 разрез В-В на фиг. 3.Полготовка выемочного поля включает про.солку между откаточным 1 и вентиляцион ньм 2 цтреками в центре выемочного поля Всиляционцого ската 3 в породах лежассго...

Номер патента: 1046540

Опубликовано: 07.10.1983

Авторы: Баскаков, Болдин, Маевская, Файнер, Черемнов

МПК: E21F 5/00

Метки: процесса, самонагревания, состав, торможения, угля

...в том, чтопри генерации тепла от окисления-угля карбамид ( мочевина ) и диаммоний фосфат разлагаются с выделениемаммиака и углекислого газа ( разложение диаммония фосфата в смеси суглем с 30, а карбамида с углем - от50"С , вследствие этого снижается содержание кислорода, а вместе с этими скорость реакции окисления. Помере удаления от места очага самонагревания аммиак и углекислый газсорбируются углем, уменьшая его сорбционную поверхность. При повышениитемпературы они десорбируются и темсамым снижают содержание кислородав рудничной атмосфере,П р и м е р 1. В составе содержится диаммония фосфата 303, карбамида(мочевины ) - 703, В междугориэонтальном целике бурят 32 скважины диаметром 112 мм длиной 1 бм в зависимости от угля наклона,...

Номер патента: 1028845

Опубликовано: 15.07.1983

Авторы: Вылегжанин, Кожевин, Лукьянов, Петров, Рыжков, Черемнов

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...крутых угольных пластов попереч. но-наклонными слоями, включающий двухфланговую подготовку блоков и отработку слоями, имеющими подъем от лежащего к висячему блоку пласта, с закладкой выработанного простран ства Г 13.Известен способ разработки крутых угольных пластов с днухфланговой подготовкой блоков и проходкой выработок одновременно с ведением очист ных работ, при этом отработку пласта проводят двояконаклонными слоями вкрест простирания пласта с закладкой выработанного пространства 2.Однако данный способ характеризуется низкой производительностью очистных работ.ЦеЛь изобретения - повышение эффективности очистных работ за счет непрерывности работы выемочного агре гата.Поставленная цель достигается . тем, что при разработке. мощных кру...

Номер патента: 1016524

Опубликовано: 07.05.1983

Авторы: Дорохин, Мосунов, Файнер, Черемнов

МПК: E21D 19/02, E21D 23/16

Метки: наклонных, отработки, пластов, щит

...деревянных брусьев и деревянно- металлических балок, и опоры, каждая из которых содержит опорную 4 и укосную 5 гидростойки с гидроблоками 6 - 8, расположенные под углом друт к другу и соединенные внизу между собой и с опорной лыжей 2, а вверху с деревянно-металлической балкой щитового перекрытия 3.Поршневая полость опорной гидростойки 4 через дроссель 9 и обратный клапан 10 соединена трубопроводами со штоковой полостью укосной гидростойки 5. Для регулирования высоты щита по вынимаемой мощности пласта опорная гидростойка 4 снабжена гидрозамком 1, клапанная полость которого через гидроблок 6 сообщена с поршневой полостью опорной гидро- стойки 4, подклапанная полость сообщена с одной из линий распределителя 12, а полость толкателя в ;...

Номер патента: 1016523

Опубликовано: 07.05.1983

Авторы: Вежнин, Дорохин, Микеладзе, Мосунов, Файнер, Черемнов

МПК: E21D 19/02

Метки: крепь, щитовая

...раздвижными и снабженные гидрозамками и предохранительными клапанами. Базовая балкасостоит из частей 7, выполненных в виде плоских ферм и шарнирно соединенных друг с другом с помощью горизонтальных осей 8 и 9, продольные оси которых расположены в плоскости базовой балки 1.Базовая балка снабжена проушинами, к которым с помощью вертикальных осей 10 крепятся гидродомкраты 2, которые вто. рыми концами с помощью осей 11 крепятся к проушинам 12 направляющих 13 шарнирно соединенных с перекрытиями 3 и со стойками б. На направляющих 13, жестко закреплены упоры 14 для удержания базовой балки в заданном положении, предотвращающие ее сползание вдоль крепи и вертикальное перемещение. Части 7 базовой балки 1 выполнены с конусными...

Номер патента: 994764

Опубликовано: 07.02.1983

Авторы: Лагутин, Островлянчик, Пробст, Черемнов, Чуприков

МПК: E21F 5/00

Метки: возведения, выработке, горной, изолирующей, опалубка, перемычки

...кольца 4 и закреплены в горной выработке, патрубка 5 для закрепления переднего щита 1, про-5 емной трубы 6, выполненной иэ водонепроницаемого материала, армированного продольными трубками 7, патрубком 8 для подачи заполнителя с соединительной-головкой 9, крышки 10 для 0 перекрытия проемной трубы, обечайки 11, перекрытия 12 иэ легкоразрушаемого изолирующего материала и растяжек 13. При этом верхняя армирующая трубка 7 пропущена сквозь парашюто образный купол заднего щита 2 и пе-.редний щит, и посредством растяжек прикреплена к крепи перекрываемой горной выработки, Вершина парашютообразного купола имеет сквозное от О верстие, перекрытое клапаном 14.Опалубка работает следующим образом,Для возведения опалубки стропы 3 растягивают на всю...

Номер патента: 985301

Опубликовано: 30.12.1982

Авторы: Аксененко, Жариков, Коровин, Черемнов

МПК: E21D 1/00

Метки: восстающей, выработки, проведения

...на верхний исборку крепи, последнюю производятна нижнем горизонте, соединяют еес буровым инструментом и перемещают крепь по выработке по мере ее раз"буривания,На фиг. 1 изображена схема выработки, поперечное сечение; нафиг. 2 - разрез по .оси восстающей .,выработки; на фиг. 3 - узел соедииЕния полуколец крепи.Способ осуществляется следующим10 образом.С выработки верхнего горизонта 1буровым механизмом 2 бурится передовая скважина 3 в выработку ниж,него горизонта 4. К расширителю 5обратного хода прикрепляется вертлюг б, соединенный с первым кольцоммногоэвенной раздвижной крепи 7, которая состоит, например из обтянутых полимерной тканью 8 многозвенных полуколец 9 и 10 из спецпрофиля, скрепленных между собой эксцентриковыми зажимами 11....

Номер патента: 956798

Опубликовано: 07.09.1982

Авторы: Арсенов, Петров, Саввов, Ситало, Суховольский, Черемнов, Яковлев

МПК: E21D 5/10

Метки: крепь, металлическая, скатов, тюбинговая

...скобы 8 и ее конструктивные параметры принимаются в зависимости от параметров тюбинговой крепи, несущих элементов 454 и уплотнительных прокладок 12.Металлическая тюбинговая крепь работает следующим образом.При отработке первой полосы возводится опорная секция крепи, грузовое отделение которой оборудуется люком (не показан). Затем на опорную секцию крепи устанавливаются линейные секции 1. При этом тюбинги 2 посредством болтовых соединений и клиновых элементов 3 монтируются 55 в кольцо. Между торцами тюбингов 2 и клиновыми элементами 3 устанавливаются уплотнительные прокладки 12 из резины. 4Между смежными кольцами (секциями) крепи между внутренними полками уголков 7 также устанавливаются резиновые прокладки 12.Соединение смежных...
