Номер патента: 1388003

Опубликовано: 15.04.1988

Авторы: Азаров, Ардашников, Воронов

МПК: A61B 17/32

Метки: ранорасширитель

...в виде подвижного клина 9и соответствующей зубчатой насечки10, гайки 11, контргайки 12,Ранорасширитель используется следующим образом,После вскрытия грудной или брюшной полости в операционную рану вводится ранорасширитель с совмещенными неподвижной браншей 3 и подвижной браншей 2, которые с помощьюзубчатой рейки 1 разводят края ранына необходимую ширину, В зависимости от операционной ситуации и расположения органов и тканей определяется и Фиксируется высота сборногостержня 5 и угол разворота хирургического зеркала 4 с помощью гайки11 цанги. С помощью подвижного клина9 и зубчатой насечки 10 стержень 5разворачивается на необходимый угол для выбора положения хирургическогозеркала, отводящего соседние органыи ткани иэ зоны манипуляции. С...

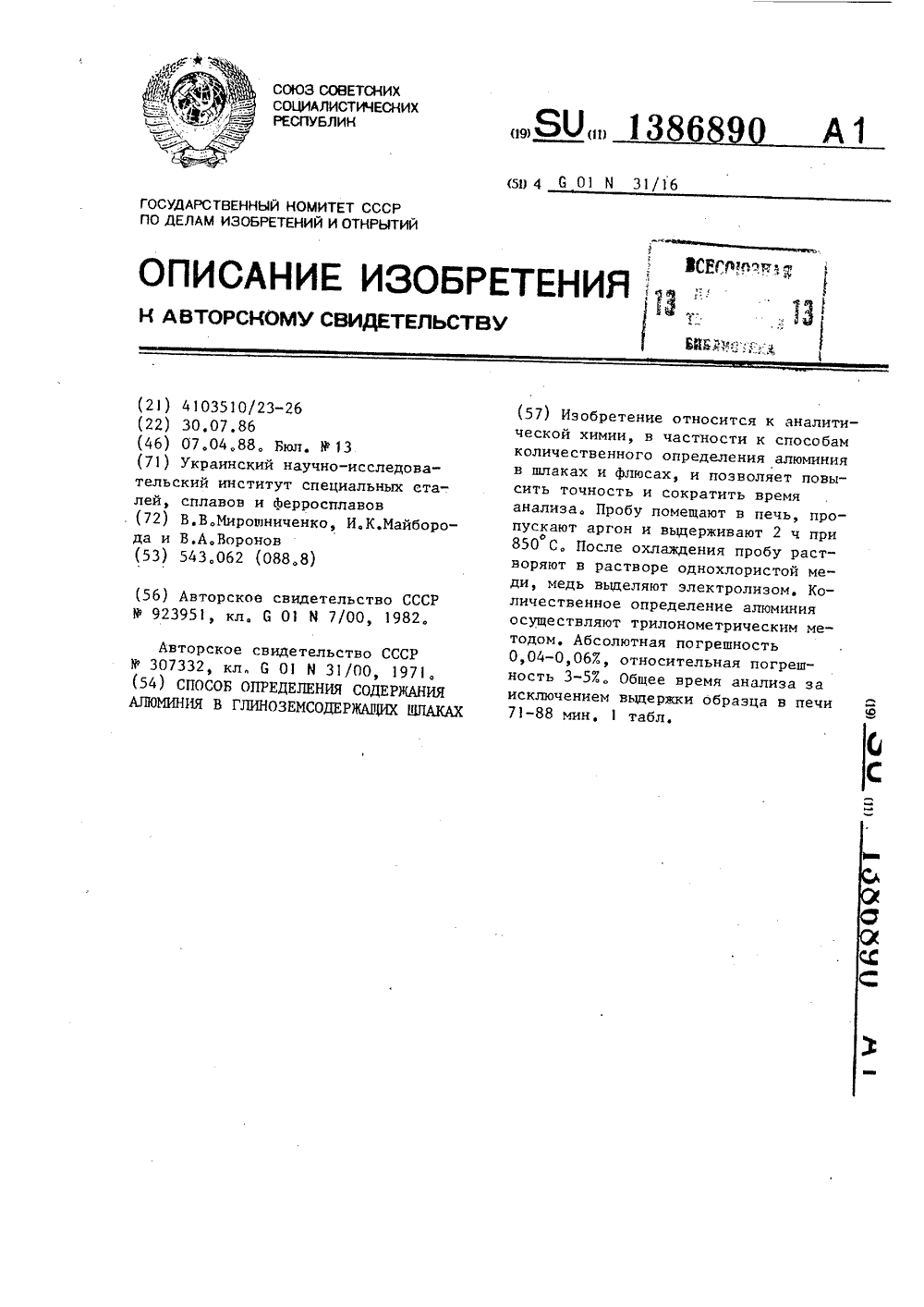

Номер патента: 1386890

Опубликовано: 07.04.1988

Авторы: Воронов, Майборода, Мирошниченко

МПК: G01N 31/16

Метки: алюминия, глиноземсодержащих, содержания, шлаках

...растворения 12,3737 г Сц 61 в 200 мл дистиллированной воды при нагревании и добавлении 10 мл соляной кислоты (д = 1,19), после чего в раствор добавляют 150 г хлористого аммония, нагревают до растворения солей, охлаждают,.переносят раствор в мерную колбу на 1000 мл и доливают до метки.После растворения пробы и Сц 01 раствор переводят в мерную колбу на 100 мл, доливают. до метки 20%-ным раствором хлористого аммония, перемешивают и фильтруют, Отбирают 50 мл в стакан на 300 мл, приливают 20 мл ННО (д = 1,40), выпаривают досуха, приливают 20 мл раствора серной кислоты (1:4) и упаривают до паров серной кислоты. Остаток Растворяют в 150 мл воды, добавляют 3 мл НЙО 1(1:4) и вьщеляют медь электролизомна платиновом электроде,После вьщеления меди...

Номер патента: 1279385

Опубликовано: 30.03.1988

Авторы: Воронов, Колдашов, Моисеев, Попов

МПК: G01T 5/12, H01J 47/14

Метки: искровая, камера

...Насторонах высоковольтных электродов2, обращенных к зазорам 3, расположены диэлектрические пластины,4, наповерхности которых, обращенные кзазорам 3 нанесены проводящие слои5. Величины электрических емкостей,образованных. между диэлектрическимипластинами 4 и высоковольтными электродами 2, много больше электрическихемкостей зазоров 3 между электродамие Искровая камера работает следующим образом.На высоковольтные электроды 2 подают высоковольтный импульс. При 30 этом между чередующимися высоковольтными электродами 2 и заземленными электродами 1 устанавливается разность потенциалов и зазоры 3 между электродами оказываются под напряжением. При пролете через рабочий объем искровой камеры, заполненный инертным газом, ионизирующей частицы в...

Номер патента: 1385246

Опубликовано: 30.03.1988

Авторы: Воронов, Вьюниченко

МПК: H03D 13/00

Метки: компаратор, цифровой, частотный

...с частотами Г, и Гпериодически изменяющимися относительно опорной частоты Г , поступают сост ветственно на тактовые входы счетчиков 1 и 2 импульсов, а сигналы опорной частоты Г- на тактовый вход счетчика 3 импульсов. В случае, когда Г, Г Г первым заполняется пер вый счетчикимпульсов, и на его выход поступают импульсы с частотой Г,/2 , где И - разрядность счетчика.нЭти импульсы поступают на вход прямого счета импульсов реверсивного счетчика 5 и на первый вход первого элемента И 4, по выходному сигналу ко-ф торого счетчики 1-3 импульсов устанавливаются в исходное состояние, и цикл сравнения повторяется. В слу чае, когда Г 2) Г, Г первым заполняется второй счетчик 2 импульсов, и на его выход поступают импульсы с частотой Г /2"....

Номер патента: 1385130

Опубликовано: 30.03.1988

Авторы: Воронов, Гунбин, Дюков

МПК: G06G 7/02

Метки: канала, напряжением, экстремальным

...6, формирователь 7 импульса.Устройство работает следующим образом.При включении устройства формирователь 7 импульса формирует импульс сбросарегистра, запрещающий запись в него в течение времени переходного процесса, котороене превышает времени заряда интегрирую.1 цего фильтра 6, В первые моменты времени, пока фильтр 6 не заряжен, на выходах компараторов 1 - 1 и на выходе 2 Оэлемента ИЛИ 2 сформированы 1. Приэтом переключатель 4 соединяет входфильтра 6 с положительным напряжениемисточника (входные напряжения устройст.ва положительны),По мере заряда фильтра компараторы поочередно переключаются. После того,как напряжение.на выходе интегрирующегофильтра 6 превысит максимальное из входных напряжений, на вхыоде элемента ИЛИ 2возникает...

Номер патента: 1383473

Опубликовано: 23.03.1988

Авторы: Воронов, Жох, Кодров

МПК: H03K 5/156

Метки: импульс, импульсов, прямоугольный, серии

...в определении периода следования импульсов входной серии и задержке серии импульсов, поступающейс выхода элемента 2 задержки на входэлемента И 5 блока, на период и происходит следующим образом.В исходном состоянии прямые выходы триггеров 8-10 имеют нулевойлогический уровень, счетчик 12 и буферный регистр 14 - обнулены, 15Первый импульс входной серии(фиг.2 а), поступающий на вход элемента И 5, на другой вход которого поступает единичный логический уровеньс инверсного выхода триггера 9, вызывает появление единичного логического уровня на выходе элемента И 5и взводит первый триггер 8, единичный логический уровень с прямого выхода которого разрешает прохождение 25импульсов с выхода задающего генератора 13 через элемент И 6 на...

Номер патента: 1381698

Опубликовано: 15.03.1988

Авторы: Воронов, Егоров, Збродов, Сидоренко

МПК: H03M 1/06

Метки: аналого-цифровой, естественной, избыточностью, кодах

...в этом случае окажется М, =1, то единичное значение Т сохраняется на выходе блока 12 коррекции, и дальнейшая работа рассматривается в соответствии с описанным. В нашем случае М =О, и на первом управляющем выходе блока 12 появляется импульс, которым в счетчик 6 записывается " 1" и на выходе первого элемента задержки группы 1 через времяз Эсц появляется единичный сигнал, который поступает на тактовый вход С (через элемент ИЛИ 11) регистра 4, Одновременно через время г.=Эспр и на вход выбора режима регистра 4 поступает нулевой сигнал (Т = 0) со второго управляющего выхода бло;,а 12, которым заблокирован сигнал Г 2 на элементе И 9 и разрешен реверс (сдвиг влево) регистра 4 на гтактов. Одновременно с описанным проводится коррекция текущего...

Номер патента: 1381253

Опубликовано: 15.03.1988

Авторы: Воронов, Манучарьян

МПК: E04B 1/84

Метки: двухкамерный, поглотитель, резонансный

...по авт.св.9 1247486,Целью изобретения является повышение акустической эффективности в области средних и низких частот, 15На чертеже схематически изображендвухкамерный поглотитель с перегородкой, разрез.Резонансный поглотитель представляет собой воздушную полость 1, ограниченную жесткими стенками 2, соединенную с окружающим воздухом отверстиями 3 в плоской стенке 4 и внутренней перегородке 5. В зазоре 6 междубоковыми стенками резонансной полости и торцовой частью перегородки установлена прокладка из звукопроницаемого материала, Величина зазора Й ле,жит в пределах 0,20й0,5 Ь, где за зор Ь - толщина перегородки, 0 - наи, большии размер стороны сечения, в ко тором установлена перегородка.Двухкамерный резонансный поглотитель работает...

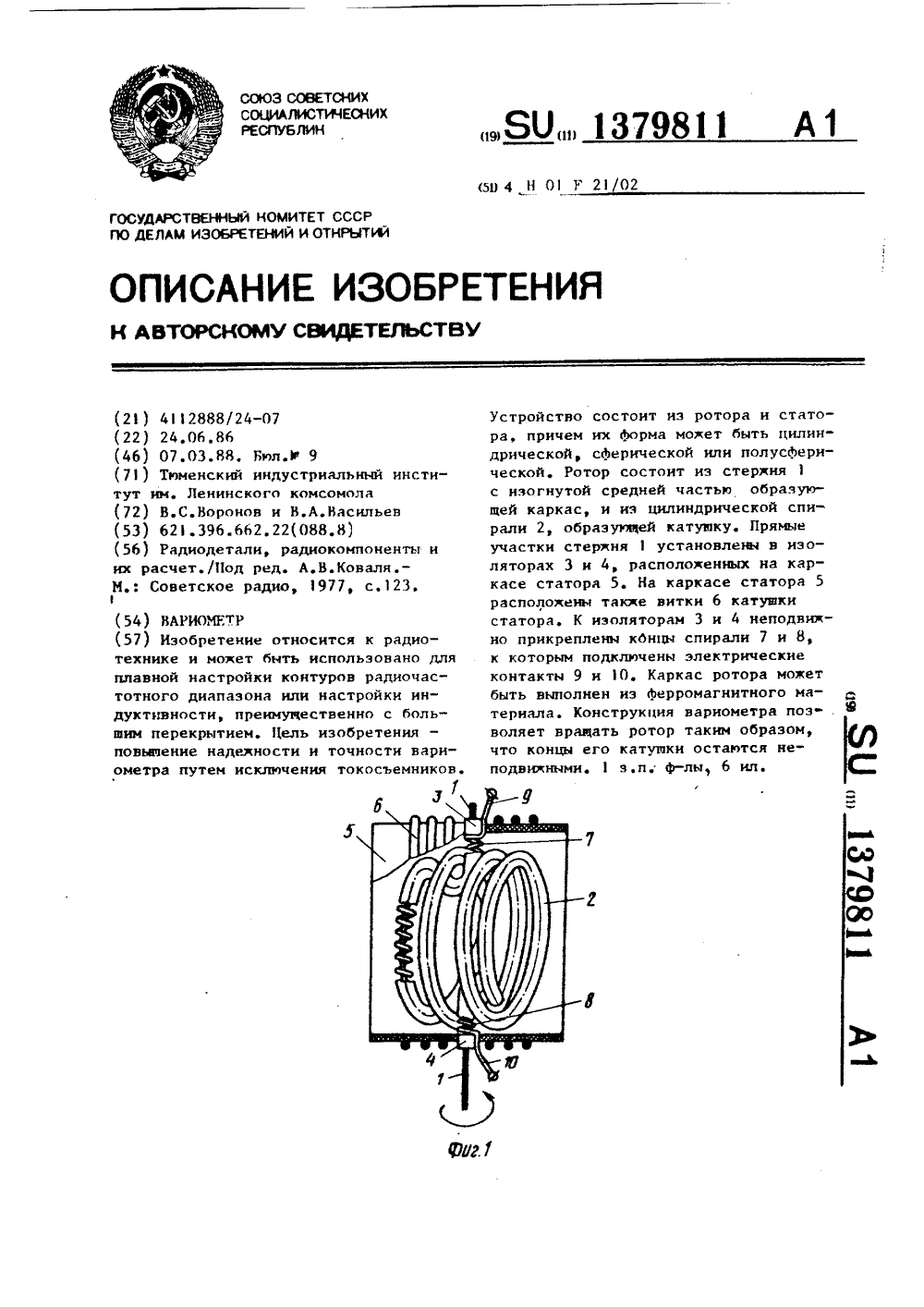

Номер патента: 1379811

Опубликовано: 07.03.1988

Авторы: Васильев, Воронов

МПК: H01F 21/02

Метки: вариометр

...9 и 10Средняя часть длинной цилиндрической спирали (пружины), концы которой жестко зафиксированы, может быть приведена но вращение вокруг оси, про ходящей через концы (фиг.4). Скручивание спирали при этом не происходит. Это объясняется ее выворачиванием вокруг собственной оси. Если концы спирали сдвинуть между собой еще ближе, то она примет конфигурацию, показанную на фиг.5. В таком положении можно такхе неограниченно вращать всю среднюю часть, свернутую в кольцо. При этом ее концы остаются также хес 50 тко зафиксированными и не вращаются. Это свойство цилиндрической спирали заложено в конструкцию предлагаемого вариометра, причем внутрь спирали введен изолированный каркас, задающий ей требуемую форму и количество витков (как правило, от...

Номер патента: 1375631

Опубликовано: 23.02.1988

Авторы: Алексеева, Воронов, Галыбин, Емельянов, Захаров, Зачесова, Сергеева, Соловьева, Усачев, Франтова, Шварц

МПК: C08L 9/00

Метки: резиновая, смесь

...смесей, повышение прочности и усталостной выносливости при многократном растяжении резин из данной смеси.Согласно изобретению используют регенерат марки ТИРП - тонкоизмельченный резиновый порошок со средним.- размером частиц 300-500 мкм и регенерат диспор - дисперсионный порошковый регенерат со средним размером частиц 0,3-0,6 мкм.При изготовлении в резиносмесителе протекторных резиновых смесей на основе комбинации ненасыщенных каучуков резиновый порошок вводят в смесь после технического углерода. Время смешения составляет 9 мин. Вулканизацию проводят при 155 С в течение 25 мин.В табл. 1 приведены составы резиновых смесей; в табл. 2 - технологические свойства резиновых смесей и Физико-механические показатели вулканизатов. Формула...

Номер патента: 1374365

Опубликовано: 15.02.1988

Автор: Воронов

МПК: H02M 3/22

Метки: бестрансформаторный, источника, питания, радиоприемника

...то же время, если одна из гармоник частоты следования вызывает появление интерференционной помехи на выходе радиоприемника 10, то в этой помехе присутствует составляющая с частотой модуляции 7-8 Гц. Она выделяется полосовым фильтром 5, настроенным на эту частоту, и выпрямляется .чпрямителем 7. Полученное постоянное напряжение подается на вход компаратора 8. При отсутствии низкочастотного сигнала на входе полосового йильтра 5 компаратор 8 находится в устойчивом состоянии, определяемом подачей на его опорный вход постоянного напряжения. Величина опорного напряжения определяет чувствительность компаратора 8 к сигналу управления на входе и может вы= бираться с учетом постоянно присутствующего проникания частоты 7-8 Гц пс цепям питания и...

Номер патента: 1374160

Опубликовано: 15.02.1988

Авторы: Воронов, Гузенко, Моисеев

МПК: G01T 1/22

Метки: детектор, черенковский

...движущихся в противоположных направлениях.Противоположные грани радиатора 1 выполнены прозрачными и соединены с одним и другим, дополнительным, фотоэлектронными умножителями 4 и 5 с помощью световодов 2 и 3, причем один из фотоэлектронных умножителей5 подключен к разрешающему входу электронной схемы б пропускания, а другой - к запрещающему входу.Черенковский детектор работает следующим образом.Исследуемая частица, движущаяся (по чертежу) в направлении сверху вниз, излучает черенковское излучение, которое собирается световодами 2 и 3 на фотоэлектронные умножители 4 и 5, причем выход фотоэлектронного умножителя 4 подключен в данном случае к разрешающему входу схемы 6 пропускания (вход 1), а фотоэлектронный умножитель 5 - к запрещающему...

Номер патента: 1373845

Опубликовано: 15.02.1988

Авторы: Борисенко, Воронов, Гунбин, Качанов, Колыбин

МПК: F02D 23/02

Метки: дизель-генератора

...22 давления наддувочного воздуха. При этом ограничитель 21 перемещает подвижный упор 20 вправо и раз" решает рычагу 7 совершить поворот на дальнейшее увеличение подачи топлива. Обратный клапан 24 препятствует поступлению дополнительного воздуха в ресивер 3 и не препятствует поступлению импульса по давлению наддува на датчик 22. Дизель запускается. После окончания запуска рычаг 7 и его третье плечо 25 перемещаются по часовой стрелке и занимают установившееся положение, При этом третье плечо 25 перемещает подвижный контакт 15 влево, что приводит к размыканию укаэанной цени управления подачей дополнительного воздуха. В обесточенном электромагните 13 пружина 14 возвращает сердечник 12 и золотник 11 в исходное положение. Доступ сжатого...

Номер патента: 1372382

Опубликовано: 07.02.1988

Авторы: Воронов, Ниский, Сидоркин

МПК: H01F 13/00

Метки: размагничивания

...(симистор), блок 20 6 управления, размагничиваемое изделие, токовый трансформатор 7 размагничивающей обмотки, датчик 8 намагниченности размагничиваемого изделия и токовый трансформатор 9 управляю щей обмотки.Устройство работает следующим образом.При включении симистора 5 управляющим сигналом с блока 6 ,р=пления ЭО симистор открывается и по управляющей обмотке 4 протекает переменный ток, Через размагничивающую обмотку 2 протекает зарядно-разрядный ток с нарастающей амплитудой, создающий переменно-нарастающее поле в рабочем зазоре магнитопровода 3, где расположено раэмагничиваемое изделие.В моменты равенства нулю внешнего для размагничиваемого изделия поля, 40 контролируемого блоком 6 управления с помощью токовых...

Номер патента: 1371648

Опубликовано: 07.02.1988

Авторы: Воронов, Дацков, Степанов

МПК: A01K 1/01

Метки: навоза, удаления

...стойке 9. Навозный канал 1 перекрыт решетками 2, а решетки крышкой 5. Решетки установлены так, что их прорези расположены поперек канала 1.Г 1 о мере накопления в стойле навоза, отходов корма и соломы крыцки 5 тросом 11 переводят в вертикальное положение, освобождая тем самым прорези решеток для про 2хода через них навоза в накозный канал 1. Крышки, находясь в вертикальном положении, образуют стенку, которая защищает стены животноводческого помещения от попадания на них жидкости при гидросмыве навоза, Затем открывают кран 15 и через сопло 14, размещенное под кормушкой 8, смывную жидкость направляют в сторону настила, смывая с него навоз, который через прорези решетки поступает в канал 1, При подъеме решеток навоз, накопившийся на них,...

Номер патента: 1370179

Опубликовано: 30.01.1988

Авторы: Воронов, Каменский, Тихомиров

МПК: E01H 8/06

Метки: железнодорожных, путей

...расположен дополнительный направляющий желоб 10, установленный с воэможностью поворота в вертикальной плоскости вокруг шарнира 11 и имеющий заслонку 12, установленную с возможностью поворота в плоскости, параллелькой желобу О. На тележке 1 смонтирован вибратор 13, соединенный с основным 4 и дополнительным 10 направляющими желобами.При очистке железнодорожных путей от снега опускают подрезной нож 2 и раздвигают пневмоцилиндрами 5 боковые крылья 3 на необходимую ширину захвата. Локомотив перемещает тележкупо пути и подреэной нож 2 с боковыми крыльями 3 захватывает находящийся на путях снег. Под действием подпора снег поднимается по наклонному направляющему желобу 4, Заслонка 6, находясь в одном из двух крайних положений, направляет...

Номер патента: 1367073

Опубликовано: 15.01.1988

Автор: Воронов

МПК: H01Q 3/04

Метки: антенна, спиральная

...обеспечение5 сканирования диаграммы направленности.На чертеже схематически представлен разрез спиральной антенны.Спиральная антенна содержит излучатель 1, один конец которого неподвижно прикреплен к неподвижному токо- подводу 2, основание 3 и диск 4, установленный с воэможностью качания на основании 3. Между диском 4 и основанием 3 установлены упругие элементы 5, позволяющие диску 4 совершать качательное движение, но исключающие возможность его вращения вок- руг вертикальной (по чертежу) оси. С плоскостью диска 4 взаимодействует ролик 6, который установлен с возможностью вращения на оси 7, которая, в. свою очередь, неподвижно закреплена на валу 8, установленном под углом к оси 7. Второй конец излучателя 1 не Ь ,подвижно прикреплен к...

Номер патента: 1364693

Опубликовано: 07.01.1988

Авторы: Бочков, Воронов, Николаев

МПК: E21B 33/03

Метки: герметизатор, скважины, устья

...-а конической с углом конусности 17 причем ведущая труба на уровне верхней части стакана имеет утолщение, диаметр которого больше внутреннего диаметра пакета уплотняющих пластин,30 35 40 45 Составитель А. Симецкая Редактор Н, Рогулич Техред М.Дидык Корректор В. Гирняке Ф 4Заказ 6593/23 Тираж 530 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горнонпромышленности, в частности к устройствам, герметизирующим устье сква"жины при бурении с продувкой при низ"5ком давлении очистного агента.Цель изобретения - повышение на"дежности работы,герметизатора засчет обеспечения точного...

Номер патента: 1364675

Опубликовано: 07.01.1988

Авторы: Белалов, Воронов, Зюзин, Киреев, Коневский, Никифоров, Стукалов, Терских, Трофимов, Харитонов

МПК: E04C 5/03

Метки: арматурная, периодического, проволока, профиля

...центрального угла 62-75 С, а за его пределами - прямыми 4, сопряженными с дугой 3 с обеих ее сторон по касательным.Соотношение диаметра окружности дуги в пределах 0,91-0,96 проволоки 1обеспечивает наилучшие условия наклепа и пластических свойств проволоки периодического профиля в процессе ее деформации при изготовлении. При соотношении более 0,96 интенсивность деформации не обеспечивает требуемых наклепа для достижения равнопрочности проволоки. При соотношении менее 0,91 также происходит потеря эффекта равнопрочности по длине проволоки, так как уменьшение сечения преобладает над наклепом. Диапазон центральо ного угла дуги в пределах 62-75 С принят из условия прокатки проволоки в трехвалковых калибрах для избежания подрезов на...

Номер патента: 1365308

Опубликовано: 07.01.1988

Авторы: Воронов, Пастухов

МПК: H02M 7/538

Метки: двухтактный, постоянного

...управляющая обмотка 8 - резистор 11 - управляющий транзистор 10. Транзистор 14 блокирует включение другого силового ключа 4 преобразователя на время, пока силовой транзистор находится в режиме насьпцения и на время рассасывания избыточных зарядов в его базе. Когда закончится рассасывание силового транзистора, ток базы уменьшится практически до нуля, соответственно снизится практически до нуля ток коллектора транзистора 10 и падение напряжения на резисторе 11. При этом напряжение на базе транзистора 12 будетнедостаточным для его отпирания и транзисторы 12-13 - закроются, ток через обмотку 8 управления будет ограничен стабилизатором 9 тока, который обеспечивает необходимый минимальный ток намагничивания сердечника .трансформатора 7 тока....

Номер патента: 1362716

Опубликовано: 30.12.1987

Авторы: Володин, Воронов, Гайсинский, Кулаго

МПК: C03B 33/06

Метки: кварцевых, станок, тиглей

...характерный звук,который является сигналом о зажатиидетали, Усилие сжатия пружин 22 исоответственно осевое усилие на кулачках определяется положением гайки23, которую можно перемещать по обойме 20,Для перемещения кулачков в обратную сторону один шарик заменен пальцем 24, имеющим различные углы заточ- Вки с разных сторон, выполняющим рольсобачки храпового механизма. Палецпри движении кулачков в одном направлении проскальзывает по зубьям шестерни, не передавая усилия на шестерни, а при движении в обратном направлении упирается в зуб шестерни ц,перемещает ее за собой и это в своюочередь перемещает кулачки в обратном направлении,Верхняя часть рабочей поверхностикулачка оклеена материалом одной жесткости (кожей), а нижняя имеет резиновую...

Номер патента: 1362529

Опубликовано: 30.12.1987

Авторы: Воронов, Калинин, Кукуш, Лебедев, Нистратов, Попов

МПК: B21D 1/02

Метки: листоправильная

...правке общей волнистости полосы между нижним и верхним рядами рабочих роликов 4, расположенными на траверсах 2, 3 в шахматном порядке, устанавливается необходимый зазор. Причем зазор между рабочими роликами на входной стороне машины (на фиг.1 слева) устанавливают меньшим, чем на выходной стороне, Для этого верхнюю траверсу 2 перемещают в вертикальной плоскости и наклоняют в плоскости, перпендикулярной осям рабочих роликов. Перемещение траверсы 2 в вертикальной плоскости осуществляют с помощью одновременного включения двух электромеханических приводов 14 и 15 каждой пары, связанных между собой нажимных винтов 11, воздействующих на сферические опоры 10, Плоские и цилиндрические направляющие траверсы при этом перемещаются...

Номер патента: 1357603

Опубликовано: 07.12.1987

Авторы: Воронов, Сафронов

МПК: F01L 1/32

Метки: внутреннего, вращения, газораспределения, двигателя, клапана, сгорания

...в двигателестроении.Цель изобретения - упрощение конструкции и повьшение надежности устройств, обеспечивающих вращение клапанов в двигателях внутреннего сгорания, при котором обеспечивается более равномерный их износ. На чертеже изображено устройство для вращения клапана, общий вид.Устройство содержит клапанную пру- Эжийу 1, установленную на корпусе 2 двигателя, тарелку 3 клапанной пружины с упорным подшипником 4 качения, ведущий элемент 5 с направляющими шариками 6 и ведомый элемент 7 с ответной направляющей канавкой 8. Ведущий элемент 5 жестко закреплен на корпу-се двигателя, а ведомый установлен на упорном подшипнике и при помощи сухариков 9 жестко соединен со,штоком клапана 10. Направляющая канавка 8 ведомого элемента 7...

Номер патента: 1353887

Опубликовано: 23.11.1987

Авторы: Бунина, Воронов, Дегтяренко, Камелин, Коновалов, Олейников, Погорелый, Французов

МПК: E21B 19/086, E21B 44/02, E21D 9/10 ...

Метки: бурильная, гидравлическая

...23.Бурильная машина работает следующим образом.Манипулятором 2 устанавливают гидроподатчик 5 на требуемую точку забоя. Золотники гидрораспределителей 8 и 10 находятся в позиции О. Маслостанция разгружается по магистрали: 21 - 8 - 9 - 10 - 23и далее в бак, При переводе золотника гидрораспределителя 10 в одну из рабочих по 5 зиций (а или б), гидроподатчиком 5 подаютгидроперфоратор 3 с буровым инструментом 7 на забой (позиция а) или от забоя(позиция б). При этом ударник не работает, величина давления контролируется пре 10 дохранительным клапаном 30 по манометру 3.Осуществляя процесс забуривания, золотник гидрораспределителя 8 устанавливается в позицию б (забуривание), но ударникне работает, так как рабочая жидкость1 идет на слив...

Номер патента: 1353663

Опубликовано: 23.11.1987

Авторы: Алфеев, Веселова, Воронов, Егоров, Кипнис, Кристальная

МПК: B29D 30/48

Метки: бортовых, колец, станок

...фланца 6. Оси 17 установлены на ступице 19.На фланце 6 выполнены отверстия 20 для прохода сталкивзтелей 14, На сегментах 16 и ступице 19 установлены полукольца 21 и 22 для взаимодействия с упорами 15.Станок работает следующим образом.Обрезиненная проволока подается в замок, а затем дополнительный вал 4 с помощью привода 5 перемещается и прижимает фланец 6 к диску 3. При этом конические упоры 15 входят в полукольца 21 и 22, поворачивая сегменты 16 вокруг осей 17 в радиальном направлении от центра шаблона, в результате чего сегменты 16 устанав. ливаются в положение, соответствующее заданному диаметру шаблона. Смещая упоры 15 в осевом направлении, можно производить регулировку периметра шаблона, соответствующего внутреннему диаметру...

Номер патента: 1353454

Опубликовано: 23.11.1987

Авторы: Анохин, Витер, Воронов, Марченко, Муратова, Овчаренко, Тютюнников

МПК: B01D 1/22

Метки: веществ, испаритель, роторный, сухих

...образом.Продукт в виде жидкости поступает через входной штуцер 3, подхватывается внутренней поверхностью дисков 6 и распределяется в виде тонкой пленки по поверхности теплообмена. Благодаря наклону дисков продукт продвигается вдоль каждого из дисков и одновременно перемещается вдоль оси аппарата, затем попадает на соседний, несколько смещенный диск, и снова продвигается вдоль аппарата и т. д. до выходного штуцера 4. Перемещаясь по поверхности 40 теплообмена, обрабатываемый продукт за счет испарения растворителя меняет свое агрегатное состояние от жидкого до сухого.Для обеспечения очистки зоны выхода кубового остатка в зоне выходного штуцера 4 диски 6 имеют обратный угол наклона, обеспечивающий очистку выходной зоны и выгрузку...

Номер патента: 1352545

Опубликовано: 15.11.1987

Авторы: Воронов, Мартынова, Петрова, Рябчиков

МПК: H01F 41/02

Метки: витых, ленточных, магнитопроводов

...которой расположена с возможностью поступательного перемещения от мембранного пневмопривода 11и пружины 16 (фиг. 4) через двуплечий рычаг 17 ось 18 с закрепленнойна ней оправкой 19 (фиг. 4 и 5),Устройство для изготовления витыхленточных магнитопроводов работаетследующим образом. ется. 35 40 45 50 1Толкатель,закрепленный на каретке 8 механизма 1 резки и подачи ленты (фиг. 2), подает ленту в зону навивки на заправку. Ролик механизма 2 поджима прижимает ленту к оправке, надевая ее на штырь оправки. Толка- тель механизма резки и подачи ленты отходит назад, включается шпиндель. При достижении магнитопроводом . заданного размера происходит остановка шпинделя 3 и приварка последнего витка сварочной головкой 5 (фиг. 1). После отхода сварочной...

Номер патента: 1351987

Опубликовано: 15.11.1987

Авторы: Воронов, Савалюк, Шилков

МПК: E01C 19/34

Метки: вибротрамбовка

...включении привода кривошипношатунный механизм 4 вибротрамбовки преобразует вращательное движение вала 2 в возвратно-поступательное движение корпуса 1 относительно шабота 8. При этом, если значения угла поворота кривошипа 4 относительно его верхнего вертикального положения находятся в пределах: О ((Я 2 и 3/2 Г 1 ( 2 Г, то поршень-ударник 6 не касается шабота 8 и корпус .1 неподвижен. При достижении кривошипом фазового угла 1 = У/2 поршень-ударник 6 наносит удар по шаботу 8 и корпус 1 вместе с приводом, кривошипно-шатунным механизмом и поршнем- ударником 6 подскакивает относительно шабота на определенную высоту, зависящую от величины радиуса кривошипа г, частоты вращения вала оэ 10 15 20 25 30 35 и физико-механического состояния грунта....

Номер патента: 1351962

Опубликовано: 15.11.1987

Авторы: Авдеев, Бочкова, Воронов, Выдрина, Грицкова, Заиченко, Малюкова, Раскина, Сандомирская, Соложенцева, Хоркина, Чаннова

МПК: C09J 3/14

Метки: композиция, латексно-адгезионная, лент, липких, медицинского, назначения

...10 моль/л). После термостатирования при 60 С в течение 36 ч конверсиядостигает 93 .Остаточные мономеры и часть ДМФАотгоняют под вакуумом, после чегосополимер выделяют высаливанием внасыщенный водный раствор хлористого 15кальция и омыляют 207-ным водным раствором щелочи. После многократногопереосаждения из ацетонового раствораов воду и сушки при 50 С под вакуумомдо постоянного веса получают олигомерформулы:20 и ее свойства приведены в таблице.Величину адгезионной прочности оценивают следующим образом, Полоски лип ких пленок (1,5 10 см) наклеиваютна кожу руки добровольцев, выдерживают 10 мин, а затем отслаивают на разорывной машине под углом 180 С, прискорости движения нижнего зажима 35 300 мм/мин. Для определения...

Номер патента: 1350709

Опубликовано: 07.11.1987

Авторы: Воронов, Орлов

МПК: H01Q 3/04, H01Q 9/27

Метки: антенна

...антенн и к механизмам их вращения.Целью изобретения является обеспечение сканирования диаграммы направленности.На чертеже схематически представлена антенна, общий вид.Антенна имеет спиральный излучатель 1, заготовкой которого служит цилиндрическая спираль, выполненная из токопроводящего материала с большим значением модуля упругости. Спиральный излучатель 1 дополнительно свернут в спираль - плоскую (с постоянным или переменным радиусом), цилиндрическую или любой иной формы. Один конец спирального излучателя имеет неподвижный контакт с вводом 2, к которому подведена СВЧ-энергия., Ввод 2 закреплен на опоре 3. Ввецена оправка 4 в виде спирали - плоской (с постоянным или переменным радиу - сом), цилиндрической или иной формы, на...
