Самоочищающаяся провальная газораспределительная решетка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

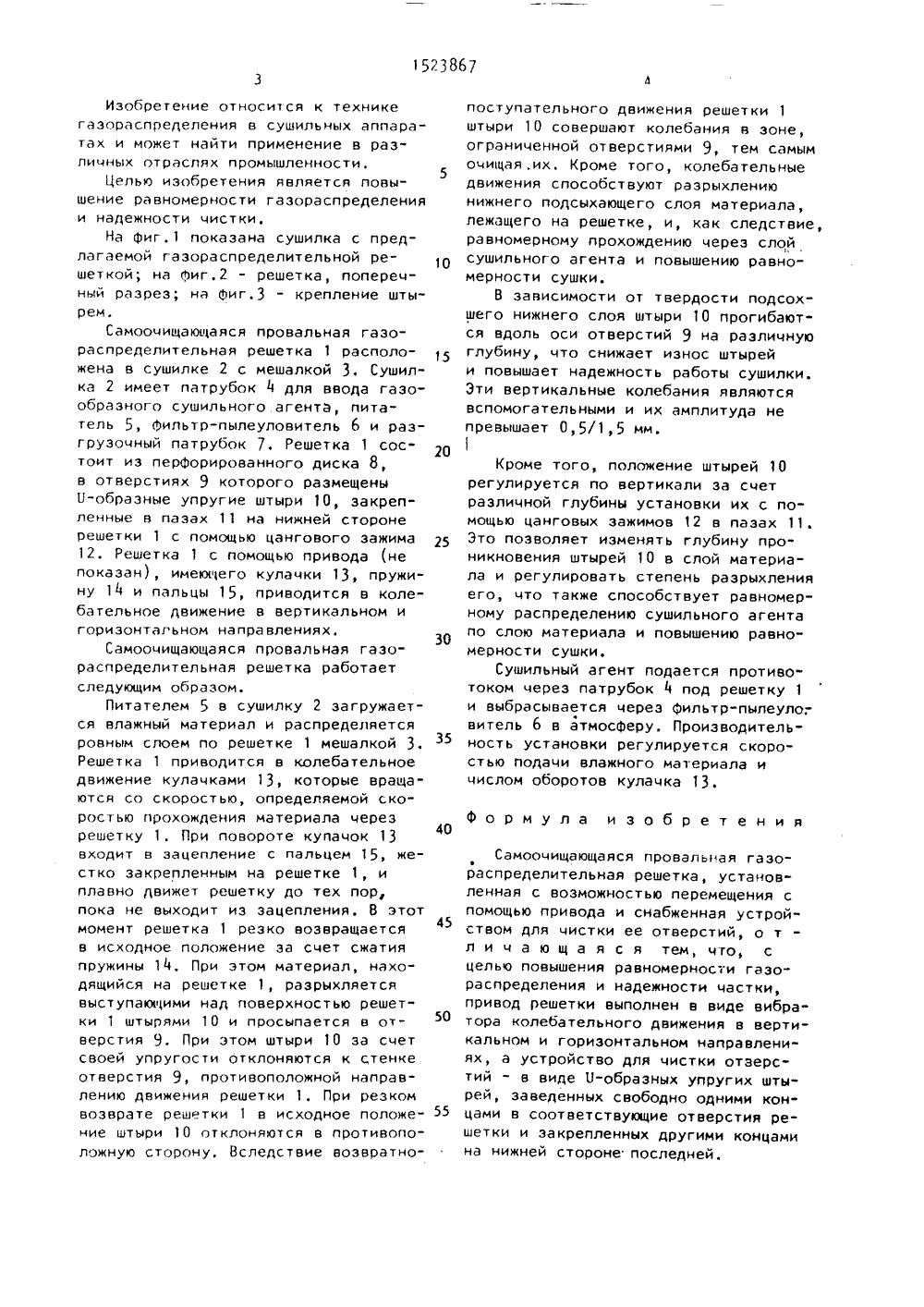

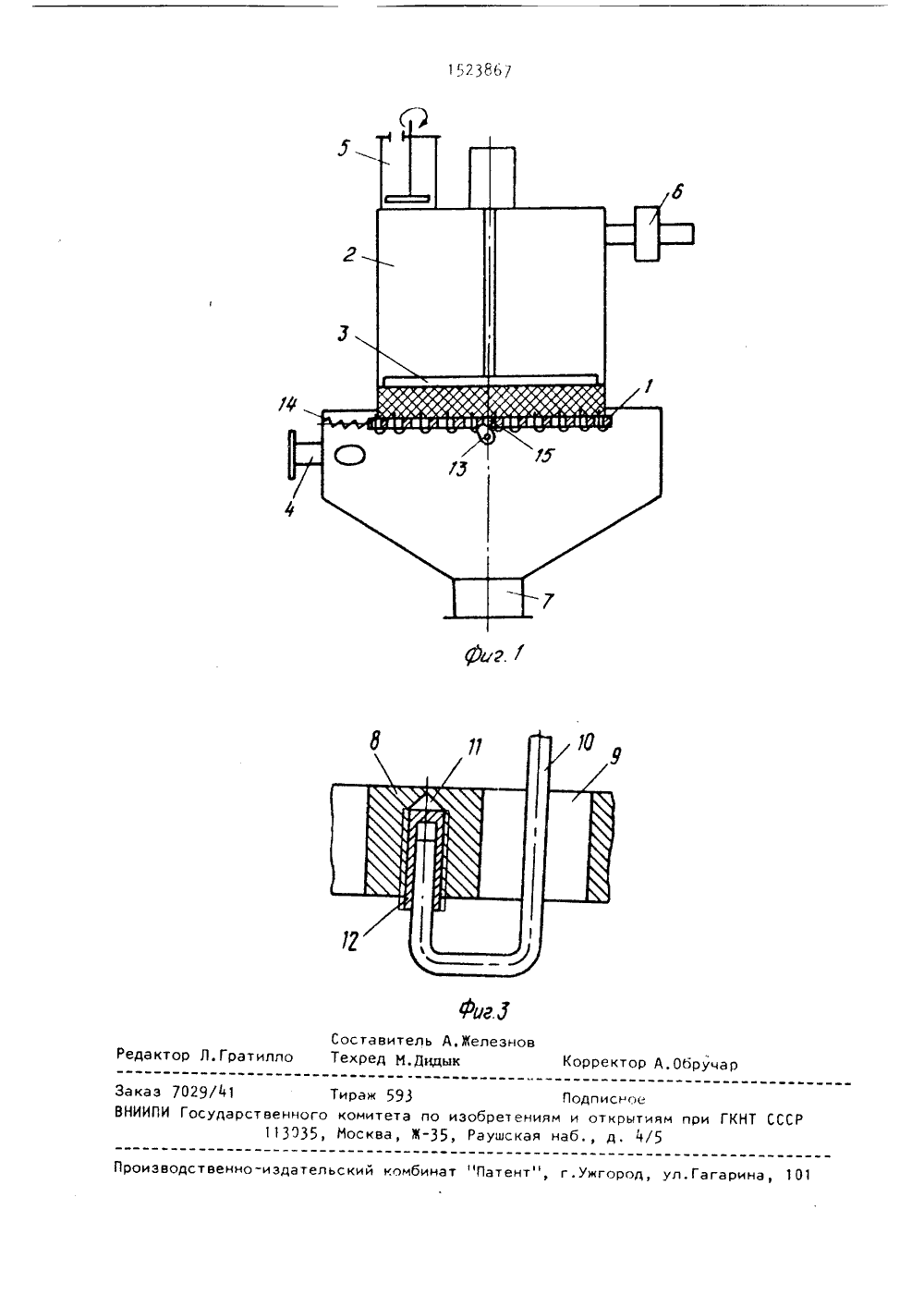

ОЮЗ СОВЕТСНИ ОЦИА ЛИСТИЧЕСНРЕСПУБЛИК 867 А 1 9 ВО. 5/08, 17/1 О 51)4 г ПИСАНИЕ ИЗОБРЕТЕНИ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГННТ СССР ВТОРСНОМУ СВИ ТЕЛЬСТВУ(56) Авторское свидетельство СССР й 177346, кл. 1 26 В 21/00, 1964,Авторское свидетельство СССР М 568819, кл. Г 26 В 15/04, 1975. (54) САМООЧИЩАЮЩАЯСЯ ПРОВАЛЬНАЯ ГАЗО РАСПРЕДЕЛИТЕЛЬНАЯ РЕШЕТКА(57) Изобретение относится к техникегазораспределения в сушильных аппаратах, Самоочищающаяся провальная газораспределительная решетка проста визготовлении и обладает надежнымиусловиями чистки отверстий 9, черезкоторые противотоком проходят высушиваемый материал и газообразный сушильный агент. С помощью привода и кулачков решетка приводится в колебательное движение, которое, в свою очередь, передается упругим ш;ырям 10,очищающим отверстия 9, Производительность сушилки регулируется подачейвлажного материала и числом оборотовкулачков. 3 ил.10 15 20 25 30 35 40 45 50 55 Изобретение относится к технике газораспределения в сушильных аппаратах и может найти применение в различных отраслях промышленности.Целью изобретения является повышение равномерности газораспределения и надежности чистки.На фиг.1 показана сушилка с предлагаемой газораспределительной решеткой; на фиг.2 - решетка, поперечный разрез; на фиг.3 - крепление штырем.Самоочищающаяся провальная гаэораспределительная решетка 1 расположена в сушилке 2 с мешалкой 3. Сушилка 2 имеет патрубок 4 для ввода газообразного сушильного агента, пита- тель 5, фильтр-пылеуловитель 6 и разгрузочный патрубок . Решетка 1 состоит иэ перфорированного диска 8, в отверстиях 9 которого размещены Б-образные упругие штыри 10, закрепленные в пазах 11 на нижней стороне решетки 1 с помощью цангового зажима 12. Решетка 1 с помощью привода (не показан), имеющего кулачки 13, пружину 14 и пальцы 15, приводится в колебательное движение в вертикальном и горизонтальном направлениях.Самоочищающаяся провальная газо- распределительная решетка работает следующим образом.Питателем 5 в сушилку 2 загружается влажный материал и распределяется ровным слоем по решетке 1 мешалкой 3, Решетка 1 приводится в колебательное движение кулачками 13, которые вращаются со скоростью, определяемой скоростью прохождения материала через решетку 1. При повороте купачок 13 входит в зацепление с пальцем 15, жестко закрепленным на решетке 1, и плавно движет решетку до тех пор пока не выходит иэ зацепления. В этот момент решетка 1 резко возвращается в исходное положение за счет сжатия пружины 14, При этом материал, находящийся на решетке 1, раэрыхляется выступающими над поверхностью решетки 1 штырями 1 О и просыпается в отверстия 9. При этом штыри 1 О эа счет своей упругости отклоняются к стенке отверстия 9, противоположной направлению движения решетки 1, При резком возврате решетки 1 в исходное положение штыри 10 отклоняются в противоположную сторону. Вследствие возвратнопоступательного движения решетки 1 штыри 1 О совершают колебания в зоне, ограниченной отверстиями 9, тем самым очищая,их. Кроме того, колебательные движения способствуют раэрыхлению нижнего подсыхающего слоя материала, лежащего на решетке, и, как следствие, равномерному прохождению через слой сушильного агента и повышению равномерности сушки.В зависимости от твердости подсохшего нижнего слоя штыри 10 прогибаются вдоль оси отверстий 9 на различную глубину, что снижает износ штырей и повышает надежность работы сушилки. Эти вертикальные колебания являются вспомогательными и их амплитуда не превышает 0,5/1,5 мм. Кроме того, положение штырей 10 регулируется по вертикали за счет различной глубины установки их с помощью цанговых зажимов 12 в пазах 11. Это позволяет изменять глубину проникновения штырей 10 в слой материала и регулировать степень разрыхления его, что также способствует равномерному распределению сушильного агента по слою материала и повышению равномерности сушки.Сушильный агент подается противо- током через патрубок 4 под решетку 1 и выбрасывается через фильтр-пылеуло; витель 6 в атмосферу, Производительность установки регулируется скоро" стью подачи влажного материала и числом оборотов кулачка 13. формула изобретения Самоочищающаяся провальная гаэораспределительная решетка, установленная с возможностью перемещения с помощью привода и снабженная устройством для чистки ее отверстий, о т л и ч а ю щ а я с я тем, что, с целью повышения равномерности газораспределения и надежности частки, привод решетки выполнен в виде вибратора колебательного движения в вертикальном и горизонтальном направлениях, а устройство для чистки отверстий - в виде Б-образных упругих штырей, заведенных свободно одними кон" цами в соответствующие отверстия решетки и закрепленных другими концами на нижней стороне последней.
СмотретьЗаявка
4280047, 07.07.1987
КАЗАНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ХИМИКО-ФОТОГРАФИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
ЩЕЛЫВАНОВ ЕВГЕНИЙ ЮРЬЕВИЧ, ВОРОНИН ЕВГЕНИЙ КОНСТАНТИНОВИЧ, ЗЮРНИНА ОЛЬГА ЮРЬЕВНА
МПК / Метки
МПК: F26B 17/10, F26B 25/08
Метки: газораспределительная, провальная, решетка, самоочищающаяся
Опубликовано: 23.11.1989
