Формирователь импульсов управления

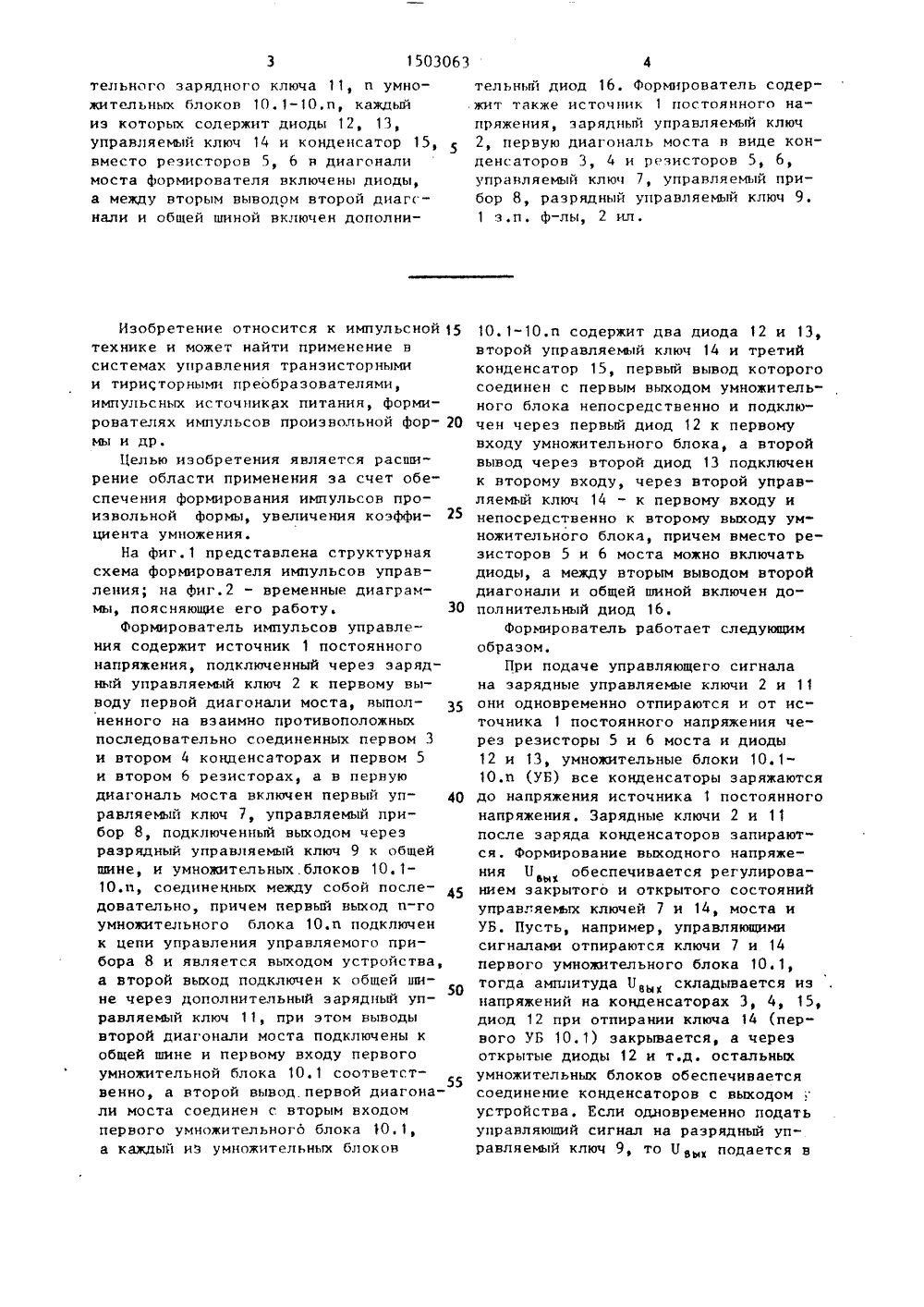

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК150306 а 4 Н 03 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ АВ СССР984.ческие ристо 5-136. ров. М,; 1 ай СУДАРСТВЕННЫЙ КОМИТЕТИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМИ ГКНТ СССР(56) Авторское свидетельствоВ 1205271, кл. Н 03 К 5/01,Лабунцов В.А. и др. Динамирежимы эксплуатации мощных тЭнергия, 1977, с. 1(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ УПРЛЕНИЯ(57) Изобретение относитсА к импульсной технике и может быть использовано в системах управления транзисторами и тиристорными преобразователями. Цель - расширение областииспользования формирователя за счетобеспечения формирования импульсовпроизвольной формы, увеличения коэффициснта умножения. Она достигаетсяввецением в формирователь дополни1503063 тельного зарядного ключа 11, и умножительных блоков 10.1-10,п, каждыйиз которых содержит диоды 12, 13,управляемый ключ 14 и конденсатор 15,вместо резисторов 5, 6 в диагоналимоста формирователя включены диоды,а между вторым выводом второй диагонали и общей шиной включен дополниИзобретение относится к импульсной 15 технике и может найти применение в системах управления транзисторными и тиристорными преобразователями, импульсных источниках питания, формирователях импульсов произвольной фор мы и др.Целью изобретения является расширение области применения за счет обеспечения формирования импульсов произвольной формы, увеличения коэффи циента умножения.На фиг. 1 представлена структурная схема формирователя импульсов управления; на фиг.2 - временные диаграммы, поясняющие его работу. 30Формирователь импульсов управления содержит источник 1 постоянного напряжения, подключенный через зарядный управляемый ключ 2 к первому выводу первой диагонали моста, выполненного на взаимно противоположных последовательно соединенных первом 3 и втором 4 конденсаторах и первом 5 и втором 6 резисторах, а в первую диагональ моста включен первый уп О равляемый ключ 7, управляемый прибор 8, подключенный выходом через разрядный управляемый ключ 9 к общей шине, и умножительных.блоков 10.1- 1 О пр соединекных между собой после довательно, причем первый выход и-го умножительного блока 10,п подключен к цепи управления управляемого прибора 8 и является выходом устройства, а второй выход подключен к общей шине через дополнительный зарядный управляемый ключ 11, при этом выводы второй диагонали моста подключены к общей шине и первому входу первого умножительной блока 10.1 соответственно, а второй вывод. первой диагонали моста соединен с вторым входом первого умножительного блока 10.1, а каждый иэ умножительных блоков тельный диод 16. Формирователь содержит также источник 1 постоянного напряжения, зарядный управляемый ключ2, первую диагональ моста в виде конденсаторов 3, 4 и резисторов 5, 6,управляемый ключ 7, управляемый прибор 8, разрядный управляемый ключ 9.1 з.п. ф-лы, 2 ил . 10,1 - 10,п содержит два диода 12 и 13, второй управляемый ключ 14 и третий конденсатор 15, первый вывод которого соединен с первым выходом умножительного блока непосредственно и подключен через первый диод 12 к первому входу умножительного блока, а второй вывод через второй диод 13 подключен к второму входу, через второй управляемый ключ 14 - к первому входу и непосредственно к второму выходу умножительного блока, причем вместо резисторов 5 и 6 моста можно включать диоды, а между вторым выводом второй диагонали и общей виной включен дополнительный диод 16.формирователь работает следующим образом.При подаче управляющего сигнала на зарядные управляемые ключи 2 и 11 они одновременно отпираются и от ис" точника 1 постоянного напряжения через резисторы 5 и 6 моста и диоды 12 и 13, умножительные блоки 10.1- 10,п (УБ) все конденсаторы заряжаются до напряжения источника 1 постоянного напряжения. Зарядные ключи 2 и 11 после заряда конденсаторов запирают" ся. Формирование выходного напряжения Цобеспечивается регулирова" нием закрытого и открытого состояний управляемых ключей 7 и 14, моста и УБ, Пусть, например, управляющими сигналами отпираются ключи 7 и 14 первого умножительного блока 10.1, тогда амплитуда 0 щ складывается из напряжений на конденсаторах 3, 4, 15, диод 12 при отпирании ключа 14 (перного УБ 10.1) закрывается, а через открытые диоды 12 и т.д. остальных умножительных блоков обеспечивается соединение конденсаторов с выходом устройства. Если одновременно подать управляющий сигнал на разрядный управляемый ключ 9, то Цподается вцепь управления управляемого прибора 8. Регулируя моменты отпирания и эапирания управляемых ключей УБ с помощью импульсов управления можно в широких пределах изменять закон формирования 1) ы (некоторые возможные варианты формирования К , представлены на фиг,2).В случае использования в формирователе импульсов управления вместо резисторов диодов и применения дополнительного диода 16 заряд конденсаторов происходит только через диоды, что повышает экономичность зарядной 15 цепи и быстродействие. Дополнительный диод обеспечивает равномерность заряда: все конденсаторы, в том числе и конденсатор 3, заряжаются через п диодов УБ. 20Формула изобретения1. Формирователь импульсов управления, содержащий источник постоян ного напряжения, подключенный через зарядный управляемый ключ к первому выводу первой диагонали моста, выполненного на взаимно противоположных последовательно соединенных первом 30 и втором конденсаторах и первом и втором резисторах, в первую диагональ моста включен первый управляемый ключ, управляемый прибор, подключенный выходом через разрядный уп 35 равляемый ключ к общей шине, о т л ич а ю щ и й с я тем, что, с целью расширения области применения эа счет обеспечения формирования импульсов произвольной формы и увеличениякоэффициента умножения, в него введены до 1 олнительный зарядный ключ,п последовательно соединенных умножительных блока, при этом первый выход и-го умножительного блока подключен к цепи управления управляемогоприбора и является выходом устройства, второй выход подключен к общейшине через дополнительный зарядныйуправляемый ключ, причем выводы второй диагонали моста подключены к общей шине и первому входу первого умножительного блока соответственно,второй вывод первой диагонали мостасоединен с вторым входом первого умножительного блока, каждый умножительный блок содержит два диода, второй управляемый ключ и третий конденсатор, первый вывод которого соединен с первым выходом умножительногоблока непосредственно и подключенчерез первый диод к первому входуумножительного блока, второй выводчерез второй диод подключен к второму входу умножительного блока, черезвторой управляемый ключ - к первомувходу и непосредственно к второмувыходу умножительного блока,2. Формирователь по п.1, о т л ич а ю ш и й с я тем, что вместо резисторов в диагонали моста включены диоды и между вторым выводом второй диагонали и общей шиной включен дополнительный диод.
