Тумаркин
Система оптимального управления объектами второго порядка
Номер патента: 648946
Опубликовано: 25.02.1979
Авторы: Игнатенко, Синеглазов, Тумаркин
МПК: G05B 13/02
Метки: второго, объектами, оптимального, порядка
...блоков 2 и 3 управления моделью подвег их как начальное условие на модели объекта 21 1 юскольку состояние триггеров 13 и 14 в данном случае одинаково, го элемент эквивалентность 16 выдвег сигнал "1", в дешифратор 1 2 при входной комбинации "11" также выдаег 1", го блоки 2 и 3 управления моделью включают в режимы решения соответственно модели объекта 21 и 22.5 1 О При этом модель объекта 22 решает уравнение движения при значении управляющего воздействия "О, а модель 21 приОгп = - Ц . Это позволяет, используя модель обьекга 22 для построения траектории движения объекта 23 при нулевом значении управления, рассчитать коэффициент подобия, необходимый для "сканирования моделью объекта 21 первой линии переключения объекта. При достижении...
Устройство для преобразования вибросейсмической информации
Номер патента: 614404
Опубликовано: 05.07.1978
Авторы: Барышников, Лернер, Рапопорт, Соколов, Тумаркин
МПК: G06F 17/15
Метки: вибросейсмической, информации, преобразования
...сигнал 5 е, содержаший порядок,мантиссу и знак мантиссы, поступаетна вход блока 1 выделения порядка изнака опорного сигнала, а сейсмический сигнал )(е, содержащий порядок,мантиссу и знак мантиссы, - на входблока 3 выделения порядка и знакасейсмического сигнала.На выходах блоков 1,3 выделенияпорядка и знака опорного и сейсмического сигналов образуются значения сигь 5 Сумматор 8 мантисс обеспечиваетвыработку признаков нормализации напервом выходе, а на втором выходеобразует в дополнительном коде мантиссу,.суммы Ч, + Хе 5 е, Блок 9 сигналов норналов, состоящие из порядков и знаковмантисс, а мантиссы содержат только единицу старшего разряда и нулевые значения остальных разрядов, Зто позволяет осуществлять плавающее...
Буровая каретка
Номер патента: 603747
Опубликовано: 25.04.1978
Авторы: Авербух, Брагин, Григорьев, Килькинов, Круглов, Кудряков, Тумаркин, Фельдман, Ципкис, Чернов, Чугунов, Яковлев
МПК: E21B 44/00, E21D 9/10
...во врагцатепь 3, В результате врашатепь 3 поворачивает опору 2 с руко 60 ятыо 1 вокруг осц 00 на требуемый угол. Затем оператор включает распределитель 51для подачи масла в цилиндр 38, При подачемасла в поршневую полость 39 шток 42цилиндра 38 выдвигается ц поворачиваетрукоять 1 относительно опоры 2, увеличиваяасстоянце между податчцком 9 ц осью Оона заданную величину, а при подаче масла вштоковую полость 40 цилиндра 38 е; о шток42 втягивается ц расстояние между податчиком 9 и осьюООуменьшается.Одновременно с выдвижением штока 42цилиндра 38 выдвигается шток 37 пилотцилиндра 32, так как оба они шарнирно скреп-,пены с рукоятью 1. При этом из штоковойполости 31 пилот-цилиндра 32 вытесняется масло, которое по гидропроводу 30 попадает в...
Буровая стрела
Номер патента: 589386
Опубликовано: 25.01.1978
Авторы: Авербух, Григорьев, Круглов, Кудряков, Тумаркин, Фельдман, Ципкис, Чернов, Чугунов, Шмалько, Яковлев
МПК: E21D 9/10
...и штрой и рости которршневойорота нап стна ный ю сое линдр порш с опо я пол с по а пов Изве скреплен шарнир рой, ци линдр с ленный штокова ственно цилиндр не ой й 1 буровая стрела, включаю- опорой врашатель, рукоять, ную с направляющей и опоота направляющей, цилиндр пилот-цилиндр с поршнем ии штоковая полости котответственно с поршневой и и цилиндра поворота стрелы Известна также шая скрепленный с шарнирно соединен рой, цилиндр повор поворота рукояти и штоком, поршневая рого соединены соо штоковой полостям 2.Недоста очная эксп ии параллЦель из нную над ельных ш тком этой стрелы яв луатационная надеж ельных шпуров. обретения - повысижность стрелы припуров. яется недостаность при буреэксплуатацирении парал 25 О П И С...
Буровая стрела
Номер патента: 573583
Опубликовано: 25.09.1977
Авторы: Бадин, Семикозов, Тумаркин, Ципкис, Шевелева, Яковлев
МПК: E21B 44/00, E21D 9/10
...Шток 1 О распре" делителя 11 имеет упоры, между которыми размещен золотник 15, нэаимодей ствующнй со штоком через пружины 16. Штоковая полость 17 гидроцилиндра раэдвигания телескопа и штоковая полость 1 О 18 управляющего цилиндра соединены между собой гндроприводом 19 и объемы их равныеПоршневая полость 20,гидроцилиндра разднигания телескопа и поршневая полость 21 управляющего цилиндра через распределитель 11 и распределитель 22 или распределитель 23 соединены с магистралью. Поршневая полость 24 н штоковая полость 25 гидроцилнндра б через распределитель 26 также соединены с магистралью.В автоматическом режиме маслО через распределитель 26 подается в гидроцилиндр б и через распределитель 22 к распределителю 11, который управляя...
Буровая стрела
Номер патента: 539142
Опубликовано: 15.12.1976
Авторы: Башилов, Григорьев, Кудряков, Кулаев, Тумаркин, Фельдман, Ципкис, Чугунов, Яковлев
МПК: E21D 9/10
...вдоль оси, параллельной ос; телескопическОЙ руьояти. Шток 14 управляющего цилиндра связан с корпусом распределителя 11. Штоковая полость 15 гидроцплиндра раздвигания телескопа и штокоиа 5 полость 16 управляющего цилиндра соед 1:исы между Собой гидропроВйдом 17 и Объемы их равны. Поршисвая полость 18 гидроцилии,рз раздВигаиил телескопя и поршневая полость 9 упразляющего цилиндра через распределитель 1 связаны с магистралью. ПориПевая полость 20 и штоковая полость 21 гид539142 роцилиндра б через распределит.ль 22соединены с магистралью.Буровая стрела работает следующим образом,Масло из магистрали через распредсл 5 пель 522 подается либо в поршневую полость 20, либо в штоковую полость 21 гидроцплиидра 6.При подаче масла в поршневую...
Диапазонная антенна круговой поляризации
Номер патента: 273849
Опубликовано: 25.08.1976
Авторы: Барановский, Тумаркин
МПК: H01Q 11/08
Метки: антенна, диапазонная, круговой, поляризации
...изоФор обр етения а антенна круговой попяр в виде погопериодичес 1, Диапазоннаязааии, выполненная ным антеннам -., кр Извес. пы диапа дической струхтурь торами С цепью увепич зффициента эппипти сир йстве к погопОдно полотно вибраторов 4носительно другого вибратоора 5тенны на фазовый угол 90, чтс пространственным сдвигом ополучение круговой поляризации а-.- Питание антенны осуществляется со стороны вершины конуса коаксиапьным кабелем,ко- проходящим внутри одной из трубок двухпроводчой линии, причем оплетка кабеля соеди 10 нена с одной из трубок, а средний провод -с другой трубкой; Одна из спиралей 9 питается от оплетки кабеля, а другая спираль10 - от среднего провода. Обе спирали 9и 10 питаются только в точках крепленияедк вибраторам,...
Складывающаяся антенна
Номер патента: 329857
Опубликовано: 25.08.1976
Авторы: Альтерман, Барановский, Тумаркин
МПК: H01Q 7/02
Метки: антенна, складывающаяся
...рамки1 с расположенными гл их оси симметрииполуволновыми вибраторами 2, перпенику 1лярными двухпроводной питающей линии 3,шарниры 4, диэлектрические штоки 5, планки 6 стяжки 7, подвижный кронштейн 8с 1 фиксатором 9 полож ния (фиг. 1).Шарнгрь 3 снабжены ограничителямн 1,0фиксирующими рамки в рабочем положении,и 1 содержат вилку 11, втулку 12 и конструктивно законченную серьгу 13, Гибкий многожильный тросик 14 служит для обеспечения надежйого электрического контакта вточках сложения рамок 1 (фиг, 2),Шарниры 4 установлены на вибраторах529857 дад Аг 2 пиров с планками 6, соединенными стяжками 7 с подвижным кронштейном 8, надетым на одну 1 из труб или на направляющую двухпроводной питающей линии 3.Антенна свертывается в следующем поряд....
Гидравлический следящий привод
Номер патента: 524015
Опубликовано: 05.08.1976
Авторы: Найдис, Пономаренко, Тумаркин
МПК: F15B 9/07
Метки: гидравлический, привод, следящий
...механизм привода выполнен в виде жесткой траверсы 6 имею 20 шей подвижные относительно направляющихопоры 7 и 8, на которых закреплены концы одноименных штоков 3 и. 5,енме.Однако в случае использования известны гидравлических следящих приводов в машинах координатного перемещения большого типоразмера у них снижается точность и повышается опасность заклинивания иза большой длины и несимметричности ветвей гибкого штока.С целью повышения точности слежения и исключения перекосов в случае использования в качестве привода машины координатного перемещения большого типораз мера, исполнительный механизм предлагаемого гидравлического следящего привода Работа привода осуществляется обычтм для следящих приводов образом,52 О 1 З3При подаче...
Буровая стрела
Номер патента: 509714
Опубликовано: 05.04.1976
Авторы: Бодин, Бодров, Семикозов, Синельников, Тумаркин, Ципкис, Яковлев
МПК: E21D 9/10
...м ОжеЕеерееОияться ВдольраллелыО Осн теле копиЕесОЙ О.Шток 14 управлгяюшего пилидра с:,. г пусом рЯС 11 ределителя 1 1 вь 1 пГЕне Однойдеталью, Шток 11. Озспределгте.гЯ, 3 имс:ет упоры, между которыми размеи 1 ен зэлоъник 15, взаимодействующий с штоко ЧерезПружны 1 6,Гедроцил 11 др 7 раздвиэ. Яник телескопапоршневой 17 и штоковой 18 полостямиИМЕЕТ гО 1 Ьй ИТСК С ПОЛССТЬга 1 9;, В КЭТг. 011 )вкодит дэпогН"гельи,ф шток 2 С 5 аЛо;Ев 1101 йфункщю плунжеоа,. Объом масла, ватгасяе;.: ШЕ"штоком 2 О из полости 19, равен огл:ем-,поршневой полос г 21 управляэце 1 э гидро. -цил 1 ндРЯГ 10110 Яв 15 Ол 01 т 1-Гио ОЕЕЕИНДра г):"г 1 Г"1 сОб ПГ тТ а1 Ш;полостью 22 гидроп 5 л 1 дра уеЕ 111-;1011 я.ПОРгРван0 г 10111115 1 О Ост 005 оо 1 -ЛЕнецэя резеВ г...
Способ получения полимеров или сополимеров этилена
Номер патента: 475861
Опубликовано: 05.03.1976
Авторы: Гетманцев, Кондратьев, Манфред, Поляков, Райнер, Рейнгард, Тило, Тумаркин
МПК: C08F 110/02
Метки: полимеров, сополимеров, этилена
...на 300 ати, так как в противном случае не удается добиться стабильной работыреактора в течение длительного времени, Впромежутках между сбросами давления максимльпая температура реакционной смесидостигает 275 С,Получают непрерывно 8.5 вес. ч.)сЯс поли)леря; (конверсия 12,5%). Полученный полимер имсст с;1 еду 10 щпс СБОЙС 1 я:Плотпость Г/см" 0,921Ипдскс рясп;1 ЯВЯ, Г/10 м 1:и 2,2Муте 10 сть пленки 1,45Количество голиков 6Предел прочности, кг/смОтносительное удлипецис, % Е)471. р и м с р 3. Опыг прОГоч 51 т в двмхз)пномреакторе. Температура горлчсй иоды в гсрвойзокс 220 сС, Во Гторой 180 С, Ь первую зо унепрерывно вводят 1300 вес.ч./час этплспя,содержащего 5 об.о/, пропана и 0,0011 оо. %кислорода, прк 150 С и давлении 3400...
Бурильная машина
Номер патента: 488005
Опубликовано: 15.10.1975
Авторы: Семикозов, Тумаркин, Фельдман, Щербаков
МПК: E21B 44/00
Метки: бурильная
...инструмент 5, хвостовик 6 инструмента, вращатель 7 инструмента, двигатель 8, корпус 9 двигателя, ротор 10, датчик 0 импульсов 11 с входным каналом 12 и выходным каналом 13, пневматический контакт 14 в виде ротора, корпус 15, источник 16 сжатого воздуха, преобразователь 17 частоты в аналоговый сигнал, имеющий вход 18 и выход 19, 5 регулятор 20, имеющий вход 21 и выход 22,регулирующий клапан 23 с камерой управления 24, трубопровод 25.Бурильная машина работает следующимобразом.0 Сжатый воздух питания двигателя 8 вращателя инструмента поступает от регулирующего клапана 23 по трубопроводу 25. Скорость вращения двигателя при этом зависит от момента сопротивления вращению инструмента 5 25 и степени открытия клапана 23, зависящей,в свою очередь,...

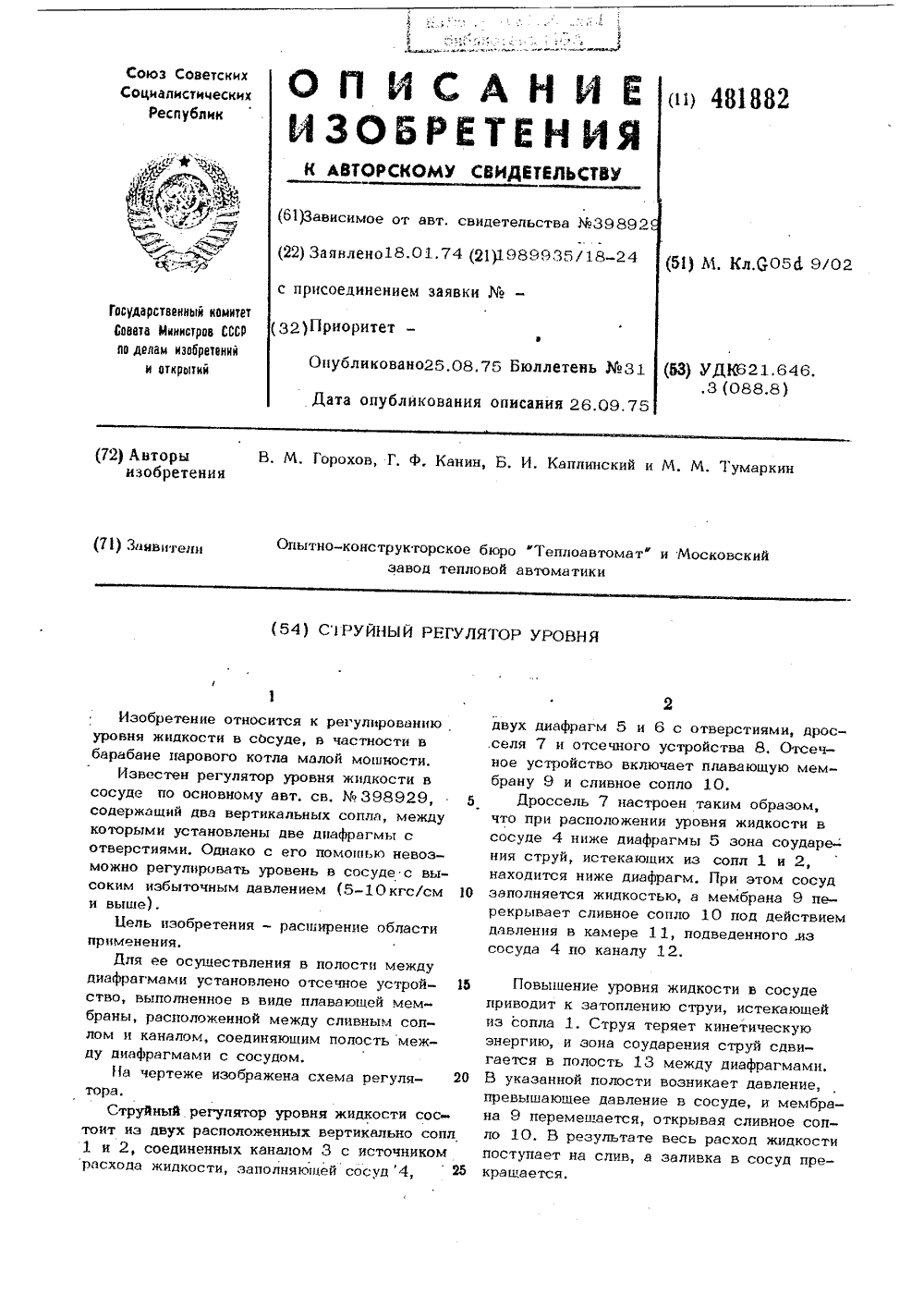

Струйный регулятор уровня
Номер патента: 481882
Опубликовано: 25.08.1975
Авторы: Горохов, Канин, Каплинский, Тумаркин
МПК: G05D 9/02
Метки: регулятор, струйный, уровня
...диафрагмами с сосудом,Иа чертеже изображена сх ения ежду вимами,ение,мембрае сопзникает ав а регул с суде, и я сливн 9 перемещается, открыв10. В результате весьупает на слив, а заливщается. всход жидкости а в сосуд претоит и 1 и 2 расход пос к тарового котла мвлои мощности. тен регулятор уровня жидкости в основному ввт. св. Ме 398929,й два вертикальных сопла, между установлены две диафрагмы суйный регулятор уровня жидкости сосдвух расположенных вертикально сопл соединенных каналом 3 с источникомжидкости, заполняошей сосуд 4,двух диафрагм 5 и 6 с отверстиями, дросселя 7 и отсечного устройства 8, Отсечное устройство включает плавающую мембрану 9 и сливное сопло 10.Дроссель 7 настроен таким образом, что при расположении уровня жидкости в...
Следящая золотниковая пара
Номер патента: 459611
Опубликовано: 05.02.1975
Авторы: Найдис, Пономаренко, Рыжов, Тумаркин
МПК: F01L 7/02
Метки: золотниковая, пара, следящая
...канавки Г и Д и через отверстие Е в полость И плунжера 6 на слив, при этом по цепи обратной связи втулка 1 отслеживает угловое перемещение плунжера, которое зависит от длительности входного сигнала,При прекращении подачи входного сигнала втулка и плунжер устанавливаются в исход 459611ное положение, перекрывая своими кромками проток рабочей жидкости через щель Щ на слив.5 Предмет изобретения1. Следящая золотниковая пара, содержащая поворотную цилиндрическую втулку иповоротный цилиндрический плунжер с входными и сливными отверстиями, о т л и ч а ю 10 щ а я с я тем, что, с целью разгрузки плунжера золотника от действия гидродинамическихсил и уменьшения зоны нечувствительности,рабочие кромки втулки и плунжера выполнены в виде...
Моностабильный струйный элемент
Номер патента: 440506
Опубликовано: 25.08.1974
Авторы: Горохов, Тумаркин
МПК: F15C 1/06
Метки: моностабильный, струйный, элемент
...на биметаллических пластинах, то последние устанавливают так, что их температурные деформации 25 имеют противоположные направления.На фиг, 2 показан моностабильный струйный элемент 1 с вставным термочувствительным узлом 8 питающего сопла 2, состоящим из двух частей, Одна из частей 81 выполнена з 0 из материала с большим коэффициентом линейного расширения, другая часть 8 - с малым коэффициентом линейного расширения. Обе части спаяны между собой по линии 9 и образуют единый узел, вставляемый в элемент.При подаче давления питания в узел 8 сопла 2 питающая струя истекает из сопла, примыкает к одной из стенок 4 и поступает в выходной канал 5. Управляющий сигнал в канале 6 перебрасывает струю на противоположную стенку. При повышении...
Устройство для управления электролюминесцентным индикатором
Номер патента: 373721
Опубликовано: 01.01.1973
Авторы: Друз, Левин, Морозов, Полозанов, Тумаркин
МПК: G09G 3/30
Метки: индикатором, электролюминесцентным
...индикатором, например с семью25 электролюминесцентными сегментами формирования десятичной цифры.Напряжение 220 в источника питания постоянного тока подключено между резистораминагрузки 1 - 8 и катодами тиристоров 9 - 1 б,ЗО Электрол 1 омицесцецтцый индикатор 17 пред373721 аказ 2510 Изд 1 го 129 ЦНИИПИ Комитета по дел и открытий при Совете М Москва )К.35, РаушсканПодписное а) изобретении нистров СССР наб., д. 4/5ставляет собой плоские конденсаторы, имеющие одну общую обкладку с общим электро.дом 18. Вторые обкладки конденсаторов выполнены в виде семи сегментов 19 - 25, Общий электрод 18 индикатора подключен между резистором нагрузки 8 и анодом тиристора 1 б. Электроды сегментов 19 - 25 подключены соответственно между резисторами нагрузки...
Струйный регулятор уровня
Номер патента: 398929
Опубликовано: 01.01.1973
Авторы: Бейрах, Канин, Каплинский, Костылев, Магнер, Московский, Тумаркин
МПК: G05D 9/02
Метки: регулятор, струйный, уровня
...диафрагмами, и весь расход жидкостипоступает на слив, а в сосуд приток жидкости прекращается.Изменение давления в сосуде не влияет наработу регулятора, так как система сопел ра ботает в режиме постоянного расхода, цезависящего от противодавления. обраи рассто- ТОМУ И ленном ческой изобретения Пред Струйный р д с тв мяИзобретение относится к регулированию уровРя жидкости в закрытом сосуде и, в частности, в барабане парового котла малой мощности.Известны регуляторы уровня жидкости в сосуде, содержащие систему сопел, одна из которых расположена вертикально над заданным уровнем,Недостатками известных регуляторов являются наличие мембранного исполнительного органа, что существенно усложняет конструкцию регул 51 тора, а также невозмоакность...
Струйный регулятор уровня жидкости
Номер патента: 392466
Опубликовано: 01.01.1973
Авторы: Бейрах, Вители, Канин, Костылев, Магнер, Тумаркин
МПК: G05D 9/02
Метки: жидкости, регулятор, струйный, уровня
...содержащие датчик уровня, состоящий из трех сопл, расположенных в сосуде, и исполнительное устройство,Из-за наличия мембранного исполнительного органа существенно усложняется их конструкция. Кроме того, эти регуляторы невозможно применять для регулирования уровня в сосуде с переменным избыточным давлением, так как любое изменение давления в сосуде вызывает перемещение исполнительного органа, что приводит к изменению подачи жидкости в сосуде.Цель изобретения - расширение функциональных возможностей регулятора уровня жидкости.Это достигается тем, что второе горизонтальное сопло расположено в дополнительной камере, сообщенной со сливом, а в степке камеры между горизонтальными соплами установлена диафрагма с отверстиями.На чертеже...
Гидравлический следящий привод
Номер патента: 386157
Опубликовано: 01.01.1973
Авторы: Волошкин, Найдис, Пономаренко, Рыжов, Тумаркин
МПК: F15B 17/02
Метки: гидравлический, привод, следящий
...сложен, его точность в работе низкая.Предлагаемая гидравлический следящий привод отличается от известного тем, что в нем для повышения надежности установлен второй блок управления, а поршень исполнительного механизма выполнен из двух шарнирно связанных между собой частей с двумя гибкими штоками, соединенными с опорными роликами поворотных втулок блоков управления.На чертеже показан предлагаемый привод. Он содержит электромеханические преобразователи 1 и 2; резервуары 3 и 4, соединенные трубопроводом б; блоки б и 7 питания с фильтрами 8 и 9, блоки 10 и 11 управления с поворотной втулкой 12, поворотным золотником 13 и опорным роликом 14 в каждом; исполнительный механизм 15 с цилиндром 1 б, поршнем 17 и гибкими штоками 18 и 19,...
Делитель потока жидкости гидравлических
Номер патента: 385084
Опубликовано: 01.01.1973
Авторы: Малинский, Тумаркин
МПК: F15B 3/00
Метки: гидравлических, делитель, жидкости, потока
...в канал 2 питания. За счет сужения проходного конфузора энергия давления струи рабочей жидкости преобразуется в кинетиче скую энергию струи, Из сопла канала питаниявыходит сформированная компактная струя 9 жидкости, сохраняющая свою форму и энергию на большом расстоянии.Для обеспечения плавного и ровного исте чения струи рабочей жидкости и предотвращения большого разбрызгивания струи, истекаемой из канала питания, при воздействии на нее управляющих потоков в полости распределения поддерживается давление жи.30 кости в пределах атмосферного.385084 ПаклинТехред Т. КурилкоЧуркина Составителелактор И. КвачадзеКорректора пография, пр. Сапунова, 2 При одинаковых на ", зкахд испол;1 ительные механизмы дагление жидкости 3 ыходных каналах б...
Гидравлический пресс для запрессовки
Номер патента: 355049
Опубликовано: 01.01.1972
Авторы: Голиченко, Тумаркин
МПК: B23P 19/027, B30B 15/22
Метки: гидравлический, запрессовки, пресс
...связанного трубопроводом с надпоршневой полостью рабочего цилиндра и с источником питания золотникового устройства с подвижным элементом, взаимодейст 1 вующим с конечным выключателем, электрически связанным с механизмом регулирования рабочего хода исполнительного органа. При этом механизм регулирования рабочего хода исполнительного нен в виде упора и приводимой нита поворотной планки, уста- плоскости, параллельной плои опирающейся на верхний тоЗБ 5049 8 2 1 О Э Заказ 3600/16 Изд. Ма 1515 Тираж 406 Подписное Типография, пр, Сапупова, 2 3вую полость цилиндра, и поршень б быстро опускается. При движении вниз шток при помощи размещенного на поршне хомута 7 увлекает за собой рейку 8, которая на определенному участке пути поворачивает...
Устройство для перемещения магнитной проволоки
Номер патента: 352308
Опубликовано: 01.01.1972
Авторы: Анзин, Бабич, Дорошенко, Квасков, Тумаркин
МПК: G11B 15/22
Метки: магнитной, перемещения, проволоки
...неустойчивыми в работе на частотахвиорации, близких к частоте собственных колеоаиии контактных пружин,цель изобретения - уменьшение влияниявибраций на работу устройства. Достигаетсяона теы, что предлагаемое устройство снабжено двумя Г-образными пластинчатыми пружинами, в которых укреплены герметизированные магнитоуправляемые контакты, установленные с двух сторон постоянного магнита, размещенного на стержне. 25 теже изображена схема устройства. с катушкой 1, кинематически свяэлектродвигателем 2, расположена 3, кинематически связанная с катуш кои 1 пружи 11 О 11 -1. 11 а катушках намоана ъагнит 11 а)1 нрово;ока а, которая, контактируя с магнитнои головкой о, находится в натянутом состоянии под воздействием усилия, развиваемого...
350995
Номер патента: 350995
Опубликовано: 01.01.1972
Авторы: Бикельницкий, Найдис, Тумаркин
МПК: F15C 3/14
Метки: 350995
...каждая из перегородокравлических преобразователей1.1-образной.В результате в устройстве устможность возникновения кавитлений и чувствительность устршается. зователя 1, связанных с 1.1-образными, перегородкам 2, два механогидравлических лреобразователя 3, имеющих каналы питания 4 и выходные каналы 5, и струйный усилитель с кана.пом питания 6, двумя управляющими каналами 7, тремя выходными каналами 8, 9 и 10 и тремя вентиляционными каналами 1.Струйный элемент выполнен в виде сквозных пазов в плоской пластине 12, прикрытой с двух сторон уплотняющими пластинами 13 и 14, причем боковые вентиляционные кана.пы расположены в пластине 12, а центральный вентиляционный канал выполнен в пластине 14.При отсутствии электрических сигналов во входных...
Бурильная установка
Номер патента: 350938
Опубликовано: 01.01.1972
Авторы: Авербух, Косталевский, Круглов, Кудр, Тумаркин, Фельдман, Ципкис, Яковлев
МПК: E21B 44/00, E21D 9/10
Метки: бурильная
...момента прикосновения инструмента к забою для авгоматического перехода с режима забуривацця на режим бурения вследствие неровности за боя. Для этого автоподатчик снабжен двумя задатчиками давления, выходы которых соединены с камерой управления регулирующего клапана через переключающий выходной контакт счетчика импульсов, вход которого соединен с датчиком импульсов через пневматический выходной контакт реле давления, включенного в трубопровод питания пневмодвигателя между пневматическим дросселем и двигателем. устроиства 8, автопо- пневматиб, штанги сния, Вклю 8 и 9, со регулилючающий агистраль ссель 15 и топодатчиле давлеДавление воздуха перед двигателем определяется настройкой регулирующего клапана 11 и падением давления в воздухе...
Автостоп магнитофона
Номер патента: 350042
Опубликовано: 01.01.1972
Авторы: Бабич, Тумаркин
МПК: G11B 15/22
Метки: автостоп, магнитофона
...Т. Китаева Заказ 3025/8 Изд.1266 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская иаб., д. 45 Типография, пр, Сапунова, 2 ля, он останавливается. Аналогичный процесс наблюдается при коротком замыкании цепей питания в устройстве, так как короткое замыкание цепи питания эквивалентно замыканию контактов концевого включателя 7. Предмет изобретенияАвтостоп магнитофона, содержащего электродвигатель, концевой выключатель и индикаторную лампочку накаливания, отличаю- и(ийся тем, что, с целью повышения надежности срабатывания и упрощения схемы, электродвигатель и концевой включатель включены параллельно мекду собой и с источником питания, а индикаторная лампочка накаливания...
Проволокопротяжный механизмвсgt; amp; яс: т. gt; amp; сз чаягйтп: г-; 0; •; •; ,;: л: ь: -блот; “а i
Номер патента: 350038
Опубликовано: 01.01.1972
Авторы: Анзин, Бабич, Дорошенко, Квасков, Тетерюк, Тумаркин
МПК: G11B 15/18
Метки: блот, механизмвсgt, проволокопротяжный, чаягйтп, яс
...прижимается к ободу катушки б кассеты 7. Кассета 7 Вставлена в отсек корпуса 8 механизма и прижата к базовой поверхности Отсеа пластипчатой прухсигОЙ 9 Откидной крышки 10. Крышка 10 запирается в закрытом положении поворотной планкой 11, на котороЙ разменСн кулачок 12, ВоздеЙствуО- щий на коромысло 4. Катушки 6 кассеты 7 кигеатичсски связаы между сОООЙ пр 1)киной 13. Проволочный магцитцыи носитель 14 10 цамотац на катушки 6 и натягивается втракте. При ОткрьВани 1 крышки 10 планка 11 поворачивается по часовой стрелке, а кулачок 12 поворачивает коромысло 4 и отводит ведущий вал 3 от фрикциопа катуш ки б, обсспеивая Возможность съема касссты 7.При возвращении поворотной планки 11 висходное положение, опа перекрывает часть отсека механизма...
Бурильная установка
Номер патента: 347430
Опубликовано: 01.01.1972
Авторы: Авербух, Круглов, Кудр, Подгайский, Тумаркин, Фельдман, Ципкис, Яковлев
Метки: бурильная
...с корпусом молотка пневмодвигатель, включающий корпус, полый ротор, внутри которого размещен хвостовик инструмента, 10и камер, образованных корпусом и ротором,регулирующий клапан с камерой управления.Для этого бурильная установка снабженатахометром, содержащим пульсирующее сопротивление, вход которого соединен с источ. 15ником сжатого воздуха со стабилизированным давлением, а выход - с атмосферой через трубопровод и дроссель, а в трубопроводе между дросселем и пульсирующим сопротивлением подключен вход регулятора, выход 20которого соединен с камерой управления регулирующего клапана, причем управляющийвход пульсирующего сопротивления сообщенс камерой двигателя вращателя,Цель изобретения - поддержание оптимальной скорости вращения ротора...
Протяжный механизм
Номер патента: 339945
Опубликовано: 01.01.1972
Авторы: Бабич, Омель, Тумаркин
МПК: G11B 15/18
...величины питающего папряжения, Опорный делитель собран из резисторов 26, 27 и 18. Каскад сравнения собран на транзисторе 28, Между барзой и коллектором транзистора 28 включен фильтрующий конденсатор 29. Для стабилизации налряжения питания в устройство включении стабилизатор 30, выполненный по известной схеме.Для записи вал электродвигателя 8 приводит в движение проволокопротяжный механизм 1, и магнитная проволочка 4 перемещается вдоль рабочего зазора головки 5 записи. В процессе вращен,ия ротора 7 электродвигателя напряжение питания на обмотку 15 подается через последовательно замьгкае мые с помощью магнита 17 контакты 9 - 14. Стабилизация скорости вращения ротора 7 и соответственно скорости перемещения магнитной проволоки осуществляется...
Устройство для регулировки волнового
Номер патента: 334609
Опубликовано: 01.01.1972
Авторы: Альтерман, Барановский, Тумаркин
Метки: волнового, регулировки
...- устранение деформаций.Для этого в предлагаемом устройстве проводники отрезка двухпроводной линии соединены со стойками с помощью подвижного узла, выполненного, например, в виде шарнира, размещенного в полости проводников,На фиг. 1 изображена схема предлагаемого устройства для регулировки волнового сопротивления; на фиг, 2 - схема линии пи. тания с установленным на ней устройством для регулировки волнового сопротивления,На внешней поверхности проводников 7 питающей линии закреплены основания 2, в полости которых установлены стойки 3, фиксируемые разрезными профилированнымп планками 4. В стойках имеются отверстия, 5 снабженные правой и левой резьбой. В отверстиях размещен винт б, иметощий также левую и правую резьбу, На винт насажен...
Устройство магнитной записи
Номер патента: 333594
Опубликовано: 01.01.1972
Авторы: Бабич, Рогов, Тумаркин
МПК: G11B 15/20
...8 записи, либо на усилитель 9 воспроизведения. Переключатель 18 служит дляизменения полярности напряжения питанияэлектродвигателя 5 с целью изменения направления вращения ротора и, следовательно,15 изменения направления протягивания магнитного носителя. Индикация окончания носителяна одной из катушек осуществляется индикаторной лампочкой И накаливания.В режиме записи переключатель 12 находит 20 ся в верхнем положении, При этом стабилизированное напряжение питания подается наусилитель 8 записи, а усилитель 9 воспроизве.дения обесточен, В режиме воспроизведенияпереключатель находится в нижнем положе 25 нии, в результате чего обесточен усилитель записи, а стабилизированное напряжение питания подается на усилитель воспроизведения.В...
