Сысоев

Номер патента: 734234

Опубликовано: 15.05.1980

Авторы: Бардонова, Белый, Бессонов, Близнец, Богданович, Сысоев

МПК: C08L 77/00

Метки: антифрикционная, композиция

...соляная кисл 33 Пиритные огарк Эакис Гидри желе за кальция рафит 10 а б л и ц а 2 Покаэател Предел прочрастяжении, Твердость п Мн Р ости Мн/м 2 73 66-6 ринелл 150-190 5 22 60 Удельная удакн ьмДопускаемаятрения, Мн/м рная вязкост агрузка Д опускаемая скольжения,корост/с 2 мерного связующего выбран поликапроамид. Применение предельно диспергированного в растворе минеральной кислоты поликапроамида способствует болееравномерному его распределению пообъему материала и стабилизации механических характеристик иэделий. Молекулы поликапроамида, располагаясь вячейках неорганической сетки, пластифицируют ее и повышают мореэостойкость и деформационные свойства материала. Введение поликапроамида в композицию ниже оптимальных концентрацийуменьшает...

Номер патента: 733897

Опубликовано: 15.05.1980

Авторы: Батуркин, Николаенко, Савченко, Семена, Сысоев, Фроимчук

МПК: B23K 3/02

Метки: паяльник, электрический

...его эффективной теплопроводности, а соответственно и изменение стабилизированной рабочей температуры паяльника,На чертеже показан предлагаемый паяльник в разрезе.Электрический паяльник содержит корпус 1 с ручкой, спиральный нагреватель 2, полый паяльный стержень 3, дополнительный спиральный нагреватель 4. На внутреннюю поверхность стержня нанесен пористый слой 5.Часть внешней поверхности паяльного стержня 3 снабжена охлаждающими ребрами 6, Спиральный нагреватель 2 расположен на паяльном стержне 3 между охлаждающими ребрами 6 и рабочей частью паяльного стержня. Дополнительный спиральный нагреватель 4 размещен на нерабочем конце паяльного стержня и последовательно соединен с регулировочным сопротивлением 7.Электрический паяльник работает...

Номер патента: 732523

Опубликовано: 05.05.1980

Авторы: Крапивин, Ленченко, Раков, Ромашкин, Суслов, Сысоев

МПК: E21C 35/183

Метки: горных, машин, резец

...резца.Поставленная цель достигается тем, чтобоковые поверхности передней грани вставки выполнены наклонными относительно передней и боковых режущих кромок, а фаски передней режущей кромки выполнены с равными расстояниями до боковых поверхностей передней грани вставки. Кроме того, предняя грань вставки выполнена составной.На фиг. 1 показан резец для горных машин, обший вид; на фиг. 2 и 3 - элементы составной передней грани.Резец включает державку 1, рабочую головку 2 с пазом 3 под твердосплавную вставго ку 4, которая состоит из передней грани, выполненной с центральным плоским участком 5 клиновидной формы, параллельным основанию 6 вставки, и боковыми поверхностями 7, расположенными наклонно относи732523 Формула изобретения 3тельно...

Номер патента: 732090

Опубликовано: 05.05.1980

Авторы: Рыбаков, Сикорский, Сысоев, Фордуев

МПК: B23D 21/00

Метки: резки, труб

...ножи 29, рези фигурного паза шек 28. После иэовлены упоры 31, . влечения катков 15 из прорези фигурнот следующим обра го паза щек 28 прекращается взаимодействие поверхности Д с катками 15,я ца резку, подает- что приводит к остановке плиты 10, аупора в ограничи- катки 15, скользя по поверхности В фики 23 и 24 нахо- . гурного пса щек 28, дают возможностьолости трубы, Вклю пальцам 12 фиксаторов 11 контактироватьит перемещениес направляющими 9, При дальнейшем пеи.оправкой 24. При ремещении планка 27, дойдч до упора втрубы ножами 29 плиту, доводит последнюю до положения,бы во время резки ограниченного упорами 31, а пальцы 12и 23 и 24. После З" фиксаторов 11 входят в отверстия нап 6 возвращается в равляюших 9, тем самым фиксируя плиту 10....

Номер патента: 729740

Опубликовано: 25.04.1980

Авторы: Рассадин, Сысоев

МПК: H02H 7/16

Метки: емкостного, изоляции, конденсаторов, накопителя, пробоя, сигнализации, энергии

...устройство сигнализации, имеет разбитые на группывысоковольтные конденсаторы с групповыми резисторами 2 в цепиразряда каждой группы, зарядный блок 3 иуправляемый разрядник 4, коммутирующийнагрузку 5 накопителя, Число групп конденсаторов зависит как от величины запасаемойнакопителем энергии, так и от типа применяе.мых а нем конденсаторов. Блок сигнализацииродержит чувствительные элементы - датчики 729740б и приемный блок 7, расположенный на потен.циале земли и связанный с пультом Ь управления установкой. Датчики сигнализации 6включены между соседними группами конденсатороа , причем аыасды датчиков подсоеди.иены на участках между выводами конденсаторов игрупповыми резистс 1 рами 2,Работает устройства для ягп" чизациидующим...

Номер патента: 726340

Опубликовано: 05.04.1980

Авторы: Брылов, Попов, Сысоев

МПК: E21D 1/06

Метки: бурения, скважин

...выполненным в виде усеченного конуса,обращенного вершиной к буровому инструментуту. На чертеже схематически изображено предложенное устройство,Устройство имеет корпус 1 с привареннювт к нему лапами 2 с шарошками 3. На верхней части .корпуса 1 установлен на подшипники 4 шламоприемник 5, На образующей шламоприемника размещены подпружиненные рычаги 6, В шламоприемнике соосно с ним жестко укреплены кожух 7 и нижняя часть транспортирующей трубы 8 с помощью распорок 9.НДИПИираж црф3.726340В нижней части траиспортирующейтрубы имеютоя Окна 10, "а в верхнейчасти на реэьбсвом соединении устансвлена крышка с разгрузочным отверстием В транспортирующей трубесмонтирована шнековая колонна 12 своздухоподводящнм каналом 13, Шнеки соединены с...

Номер патента: 725993

Опубликовано: 05.04.1980

Авторы: Буличев, Ильмаст, Курганов, Полякова, Сысоев

МПК: B65H 54/30

Метки: гидравлический, механизма, нити, привод, раскладки

...й с плунжером эолотйика;"-На чертеже изображена принципиальная схема гидравлического приводамеханизма раскладки нити.Гидравлический механизм раскладкинити состоит из гидродвигателя 1,соединенного с реверсивным гидрораспределителем 2, Реверсиоование гидрораспределителя 2 осуществляется краномуправления 3, переключаемого копирами 4, вал которых приводит во вращение электродвигатель 5,Копиры 4 соединены с кулачками 6посредством зубчатой передачи 7 Кроме того, один кулачок связан с золот-ником 8 при помощи толкателя 9, Вмеханизме параллельно с золотником8 установлен дроссель 10, Гидравли- В725993 формула изобретения т,юсосиойспювцио ИИПИраж 914 Заказ 587/1Иорписное Пэченч,ул, 1 реутн филиал ПП г. Ужгоро 4,ческий механизм раскладки...

Номер патента: 724745

Опубликовано: 30.03.1980

Авторы: Брулев, Сысоев, Худский

МПК: E21C 49/00

Метки: стилки, торфа, формования

...глубинны фрезерова- . нля. Забвенья цели. рабочего алпарата имеют вожи с идностаранней звездочпсой 1 Ц.Однаио такая коппструюция фрезерного барабана не создает органнзованного расстила из одинапсовых ло величине уплотненных юранул. Кроме то 1 го, при обрабопке .высопсо диапергирован 1 ных топфов и торфов с вьгсокой степенью разложения дро 1 исходит забивание торфомассой ячеек цеди рабочего аргана, в результате чего фрезер,превращаепся в своего рода каток.Наиболее близким техничеспсим реше-" нием являепся устройспво для фориавания и стилпси торфа, включающее формующий орган гусеничнаго типа, счиститель, направляющ,ие ка"пки и раму 121.Недостапкам такой;конструкции явля- епся то, что фармование торфяной массы происходит за счет...

Номер патента: 724741

Опубликовано: 30.03.1980

Авторы: Бабичев, Кройтор, Мухин, Сысоев, Черней

МПК: E21C 45/00

Метки: гидромонитор, скважинный

...опорного звена 5, шарнирно соединенного с Г-образным поддерживающймгвеном 4 и снабженного пятой б, а такжеплиты 7, жестко соединенной с поддержиЗ 0 вающим звеном 4..ф 72474 которая должна быть ,ны Г-образйото опоравочная планка 3 выями, которые позвоконтакта Г-образно- звена 4, что дает возвать кровлю в плассми.ажинный гидромониаботы по гидродобычивой кровли и предчного оборудования,иты 7,ыпе для Регудиротверсмить высотувающегоонтролирой мощноемый сквт вестих неустойвал добь ул а .и за ения 35 фффВВФЮЙЗКФ у "Э,г,. е3иЖМмСкваживный гидрамонитор работаетследующим образом.В эксплуатационную ыважину 8 опуспсают высоконапорный став 1 с насадкой 2, в которыйподают энергетичеокую жидпсость, и размывают камеру 9, после чего опускают...

Номер патента: 724395

Опубликовано: 30.03.1980

Авторы: Алябьев, Сысоев

МПК: B65G 15/28

Метки: конвейер, крутонаклонный

...вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - узел 1 на фиг. 1 (расположение груза (монет) на ленте под уплотнителем).Крутонаклонный конвейер состоит из подвижной платформы 1 с колесами, наклонной рамы 2 и,установленных на ней приводного 3 и натяжного 4 барабанов,привода 5, бункера с торцовой стенкой 6, ленты 7 с выступами 8, образующими ячейки на ленте, уплотнителя 9, состоящего из жесткой прозрачной пластины 10, стоек 11, 5 пружин 12.Конвейер работает следующим образом, Лента 7, проходя через бункер с торцовой стенкой 6, своими выступами 8 захватывает, например, монеты, засыпанные в 10 бункер. Когда выступы 8 проходят нижнийкрай бункера, между бункером и лентой образуется зазор, В месте зазора на ленте у торцовой стенки 6...

Номер патента: 721166

Опубликовано: 15.03.1980

Авторы: Глазков, Дорощенко, Плотников, Сикорский, Соусь, Степанов, Сысоев

МПК: B21D 9/12

Метки: гибки, двухсторонней, крутоизогнутых, отводов

...СССРрице 1 игнут трубную заготовку. При этом501802, кл. В 21 Р 7/02, 1976,дорны 19 синхронно перемещаются с гибоч, Авторское свидетельство СССРными секторами 3 и препятствуют прогибу267311, кл. В 21 0 9/01, 1960. зременную передачу 14 двигателем 15. В средней части водил изготовлены направляющие 16, в которых перемещаются ползушки 17, к которым посредством осей 18 крепятся дорны 19, На направляющей 16 установлен фиксатор 20, при помощи которого ползушка 17 фиксируется во время гибки, Для подачи заготовки в устройство служит механизм подачи 21, состоящий из рамы 22, на которой установлена плита 23. На плите 23 смонтирован пневмоцилиндр 24, шток 25 которого соединен с захватом 26, снабженным опорным роликом 27.На этой же плите 23...

Номер патента: 721164

Опубликовано: 15.03.1980

Авторы: Рубан, Рубин, Сикорский, Соусь, Сысоев

МПК: B21D 7/04

Метки: автоматическая, кругоизогнутых, линия, отводов

...22. К лотку 22 жестко прикреплен Г-образный рычаг-противовес 23 с контргрузом 24. Линия работает следующим образом.В исходном положении подвижный дорн 14 отведен в крайнее положение и, взаимодействуя с Г-образным рычагом- противовесом 23, фиксирует дополнительный лоток 22 на поворотном кронштейне 21, а ползушка 13 подвижного дорна 14, взаимодействуя с двуплеим рычагом 19 посредством толкателя 20, удерживает поворотный кронштейн 21 в исходном поло- И женин.Нажатием кнопки пуск включается привод 4 нагревательной установки 1, и заготовка из кассеты 5 подается в индуктор 6, а предварительно нагретая в индукторе 6 заготовка, перемец 1 аясь по лотку 7 и дополнительному лотку 22, попадает на поворотный кронштейн 21. Включается привод 17...

Номер патента: 720618

Опубликовано: 05.03.1980

Авторы: Арсамаков, Мирошниченко, Рассадин, Сысоев, Чернов

МПК: H02H 7/16

Метки: генератора, защиты, импульсных, напряжений, пробоя

...защитному искровому разряднику, а блокзапуска вспомогательного генератора подключен к выходу блока сигнализации пробоя изоляции конденсаторов,720618 едактор А. Морозааказ 10239/44ЦНИИ ставитель В. Зимакоред К. Шуфричаж 783енного комитета Сетеннй и открытий5, Раушская наб.,Ужгород, ул, Про Корректор М, Вигул ПодписноеССР И Государст делам изобр Москва, Ж - 3 П сспатентъ,д, 4/5ектная, 4 113035,филиал ППНа чертеже предствлена принципйальная электрическая схема ГИН с устройством защиты.Генератор 1 имеет накопительные конденсаторы 2 по числу ступеней генератора,-которые заряжаются в зарядном режиме отзарядного блока 3 через коммутаторы 4 и групповые защитные резисторы 5. К выходу зарядного блока 3 подключен защитный искровой...

Номер патента: 720572

Опубликовано: 05.03.1980

Авторы: Васильева, Волков, Козлов, Курбатова, Осипов, Плотников, Сысоев

МПК: H01J 61/64

Метки: источник, света

...цилиндрической камере 1 на осиустройства расположен цилиндрический анод 2, торцовые концы которогоизолированы, Штыревые катоды 3 35расположены по образующей внешнегоцилиндра вокруг анода 2 и закреплены на концах его с помощью дисковых изоляторов 4. Все штыревые катоды 3 соединены внутри камеры 1 иимеют один общий вывод. Пространство 5, расположенное между штыревымикатодами 3 и внутренней стенкойкамеры 1, при зажигании разрядазаполняется плазмой общего свечения.Один из вариантовпредлагаемого 45устройства в котором проводилисьэкспериментальные исследования,представляет собой вакуумную проеврачную цилиндрическую трубку диаметром 9,2 10 м и длиной 0,38 м, Гаэораэрядный промежуток был образован полым цилиндрическим анодом измолибдена...

Номер патента: 719890

Опубликовано: 05.03.1980

Авторы: Будман, Зоненко, Карасев, Крюченко, Попов, Семенюк, Солодухо, Сысоев, Торговкин

МПК: B30B 15/00

Метки: гидравлический, пресс

...цилиндры 10. Пресс имеет устройство для синхронизации перемещения прошивней 9, содержащеенеподвижную траверсу 11 с установленными на ней цилиндром 12, подвижную траверсу 13 соединенную с плунжером 14 упомянутого цилиндра, и установленные в подвижной траверсе 13 дифференциальные цилиндры 15, плунжеры 16 которых соединены с неподвижной траверсой 11. Полость каж дого дифференциального цилиндра 15 через отверстия А в плунжере 16 и трубопровод 17 соединена с соответствующим прошивным цилиндром 7. Прошивные цилиндры 7 снабжены предюхранительны ми клапанами 18, настроенными на 1,05-1,2 номинального рабочего давленйя жидкости, что-предотвращает разрушение прошивного цилиндра 7, дифференциального цилиндра 15 и трубопровода 17 от повышения в них...

Номер патента: 718287

Опубликовано: 29.02.1980

Авторы: Коршунов, Сысоев, Чирков

МПК: B29C 27/06

Метки: полимерных

...т л и ч а ющ и й с я тем, что, с целью повышения качества изделий при изготовлении антифрикционной поверхности скольжения подшипника, электропроводный материал предварительно покрывают слоем термореактивной смолы фенольного типа с антифрикционными добавками, а оплавление полимерной заготовки осуществляют на глубину 0,1 - 0,3 ее диаметра с одновременным прикатыванием ее наружной поверхности.2, Способ по п. 1, отличающийся тем, что электропроводный материал имеет диаметр 0,2 - 0,3 диаметра полимерной заготовки.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Ко 192393, кл. В 22 Р 23/12, 1965 (прототип). Составитель Н. Ел едактор А, Соловьева Техред А, Камьисее нико рректор А. Степанова пунова, 2...

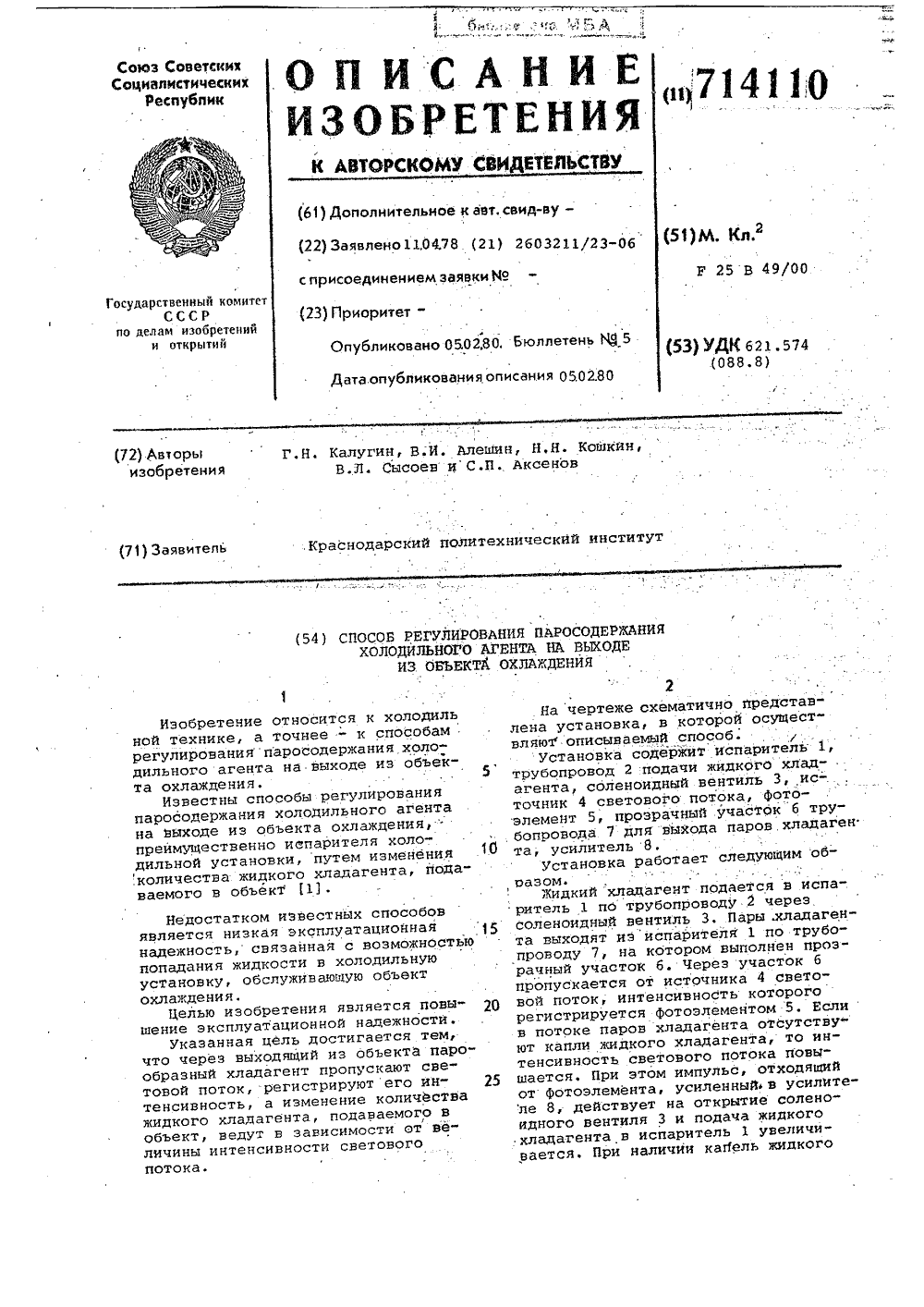

Номер патента: 714110

Опубликовано: 05.02.1980

Авторы: Аксенов, Алешин, Калугин, Кошкин, Сысоев

МПК: F25B 49/00

Метки: агента, выходе, объекта, охлаждения, паросодержания, холодильного

...соленоидный вентиль 3, ис-точник 4 светового потока, фотоэлемент 5, прозрачный участок б трубопровода 7 для выхода паров хладагента, усилитель 8,Установка работает следующим образом.Жидкий хладагент подается в испаритель 1 по трубопроводу 2 черезсоленоидный вентиль 3. Пары хладагента выходят из испарителя 1 по трубопроводу 7, на котором выполнен прозрачный участок б, Через участок бпропускается от источника 4 световой поток, интенсивность которогорегистрируется фотоэлементом 5. Еслив потоке паров хладагента отсутствуют капли жидкого хладагента, то интенсивность светового потока повышается. При этом импульс, отходящийот фотоэлемента, усиленный в усилителе 8, действует на открытие солено"идного вентиля 3 и подача жидкогохладагента...

Номер патента: 711295

Опубликовано: 25.01.1980

Авторы: Бабичев, Кройтор, Мухин, Сысоев, Черней

МПК: E21B 7/18, E21C 45/00

Метки: гидродобычи, ископаемых, полезных, скважинной, твердых

...уплотнение 13; соединительная планшайба 14; начало 15 первого криволинейного отрезка трубы с фланцем 1.6; проушина 17 для троса механизма управления затвором, 20 жестко соединенная с коническим направляющим насадком 11.Устройство для скважинной гидро- добычи твердых полезных ископаемых работает следующим образом. 25Перед началом ведения добычных работ подготавливают приемную камеру, величина которой зависит от диаметра рабочего органа, который в зависимости от горногеологических и техни- ЗО ческих условий может изменяться за счет увеличения количества криволинейных отрезков труб.Размыв приемной камеры может быть осуществлен при помощи данного устройства с отсоединенным гидромониторным рабочим органом от свободно- разъемного...

Номер патента: 711138

Опубликовано: 25.01.1980

Авторы: Ахметов, Гецкин, Кутняков, Матвеев, Пискунов, Сысоев, Хан, Ярославцев

МПК: C22B 7/00

Метки: гидрометаллургического, железосодержащих, отходов, переработки, производства, цинка

...увеличиваетсяСпособ проверен н лабораторныхусловиях ча ярозитоных осадках, полученных при гидрометаллургическом производстве цинка, н процессе очисткисульфатных цинковых растворов от железа,П р и м е р 1, Осадок железа(калиевый яроэит) н количестве 500 г,имеющий состав, Ъ; калий 7,4, железо 32,0, сера 13,6, цинк 1,5, медь 0,2, загружают н раствор едкого калия, имеющего рН 14 и температуру20 С, Выщелачинание ведут в течение двух часов до конечного рН пульпы 70, Расход едкого калия на выщелачинание составляет 185 г, или1,1 от стехиометрически необходимо-го количества на разложение калиевогоярозита по реакции 2 КГе (ОМ (904) 6 КОИ=АК 25 О 4 ЬГе 2 Озф 9920, Ь 42Остаток от выщелачивания содержит, Ъ; окись железа 90, цинк 2,9,медь 0,4,...

Номер патента: 710571

Опубликовано: 25.01.1980

Авторы: Бочарова, Крицула, Орлов, Рубан, Сысоев

МПК: B01D 15/06

Метки: кокса, пекового, регенерации

...С.Выбор пентанатрийтрифосфата обус" ловлен тем, что он обладает моющим действием, которое усиливаетсяза счет того, что высоковалентные его ионы, образуя комплексные соединения с маслами, повышают пентизацию частиц загрязнений и тем самыми снижают возможность их прилипания к отмываемой поверхности сорбента.Соотношение сорбент:раствор, равное 1:1 0-15 и концентрация 15-20-ного раствора пентанатрийтрифосфата обеспечивают наиболее быстрое проникновение раствора в поверхностный слой пекового кокса и удаление из последнего минеральных масел, за счет чего значительно снижается время регенера ции, Термообработка пекового кокса обеспечивает полное восстановление структуры понерхности кокса.П р и м е р 1, 21 г замасленного пекового кокса загружают...

Номер патента: 525342

Опубликовано: 25.01.1980

Авторы: Ашратова, Владимиров, Власкина, Кротов, Николаенко, Орлов, Супранова, Сысоев, Эскина

МПК: D05B 37/04

Метки: кожподкладки, краев, машине, обрезки, поднутрением, швейной

...движение ползуш-ке 14, установленной в направляющей 15.. Подзушка 14 через соединитедьное зве, но 16, пс)сдженное одним концом на палец17, а другим на поводок 18, передаетвозвратно-поступательное движение в вертикальной плоскости штанге 19, несущейна конце нож 2.Для перемешения ножа в горизонтальной плоскости служит приспособление, 30состоящее из пустотелого эксцентрика20 с рукояткой 21, установленной в неподвижной опоре. Поворотом эксцентрика20, входяшего в паз 22 корпуса 1, нож2 располагают ближе к нижнему ножу . 3523, закрепленному на платформе илидальше от него. Ддя установки ножа впродольном направлении имеется приспособление, состояшее иэ рукоятки 24 свинтом 25, проходящим через эксцентрик 4020 в реэьбовую ось 26, установленнуюв...

Номер патента: 709669

Опубликовано: 15.01.1980

Авторы: Бровченко, Гесь, Сысоев

МПК: C10M 7/02

Метки: металлов, механической, смазочно-охлаждающая, среда

...предлагаемой композиции, 5 Наличие в составе смазочно-охлаждающей среды раствора индия в галлии в количестве 10-20 вес.% обеспечивает получение износостойкого антифрикционного покрытия с оптимальными свойствами.Введение в состав смазочно-охлаждающей среды полиэтилена ниже 1% недостаточно эффективно влияет на производительность процесса механической обработки металлов, а повышение содержания его выше 3% приводит к значительному повышению вязкости среды, затрудняющему процесс обработки. Присутствие кадмия в указанном соотношении обеспечивает досс 4таточнье антикорроэионные свойства полу- ценному составу.Предложенную смазочно-охлаждающую среду получают следующим образом, Галолий нагревают до 30 С и в него вводят индий и кадмий. Далее в...

Номер патента: 706324

Опубликовано: 30.12.1979

Авторы: Ажгибесова, Козлов, Соболев, Сысоев, Сытник, Трутнев

МПК: C01B 33/18

Метки: высокодисперсной, двуокиси, кремния

...хностью 107 м/г, обеспечивающего разрьвноеусилие в стандартном вулканизаторе 162 кг/смф. 35 40 Составитель Л. Романцева Техред Л.Алферова Редактор Т. Пилипенко Корректор М, Шароши Заказ 8148/16 Подписное Тираж 591 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3"7 время фильтрации и промывки осадка двуокиси кремния по данному способу не превышает 14-30 мин. Чистое же время фильтрации составляет всего лишь порядка 0,7.1,0 мин.Кроме того, преимущество использования Ъ изобретении жидкого стекла состоит в том, что данный продукт берется непосредственно из технологического процесса получения осаж. . денной двуокиси кремния,...

Номер патента: 704957

Опубликовано: 25.12.1979

Авторы: Бессонов, Богданович, Гольдман, Новиков, Сысоев

МПК: C08J 5/10

Метки: антифрикционный, материал

...грочностные характеристики.вследствие уменьшения клеющей способности композиции.При низком содержании графита в композициИ (ниже 12) коэффициент трения достаточно высок (0,3) и вследствие этого снижается износостойкость, увеличение содержания гра Фита выше 25 сопровождается сильным повышением вязкости прожиточного состава, ухудшается качество пропитки, наблюдается неравномерное проник- новение композиции в матрицу, Вслед ствие этого в отдельных, слабо пропитанных местах матрицы наблюдается сильный износ, приводящий к преждевременному выходу из строя антифрикционной прокладки, Низкое содержание 40 галогенфосфата алюминия (ниже 0,2) снижает теплостойкость материала, а его увеличение выше 0,6 вызывает рост коэффициента трения и,...

Номер патента: 703129

Опубликовано: 15.12.1979

Авторы: Белов, Козлов, Скрипник, Сысоев, Сытник, Таранов

МПК: B01J 2/10

Метки: влажных, гранулирования

...установлена таким образом, что один край ее касается камеры, второй край расположен от окружности, описыв аемой краем стержня, на расстоянии не менее чем 1 мм.Устройство работает следующим образом.В камеру 1 непрерывно подают горячий 10 теплоноситель через патрубок 3, он проходит устройство снизу вверх и покидает его через патрубок 4, Стержни 7, закрепленные на валу 6, совершают вращательное движение при движении вала.Исходный влажный материал подают в камеру 1 через патрубок 2. При падении вниз в камере 1 исходный материал классифицируется на классы разной крупности восходящим потоком теплоносителя. Куски мельче заданного размера уносятся потоком 10 теплоносителя из камеры 1 через патрубок 4. Куски исходного материала, крупнее...

Номер патента: 699656

Опубликовано: 25.11.1979

Авторы: Рассадин, Сысоев

МПК: H03K 3/53

Метки: высоковольтного, генератора, защиты, импульсных, напряжений

...3=1-3= 11 устройство4 сигнализаши пробоя конденсаторов,блок 5 запуска, разделительные конденсаторы 6=1-6= тт, вспомогательные генераторы 7=1-7= тт, заряжаемые от зарядного устройства 8 через зарядные резисторы 9=1-9= и, управляемые разрядники 10=1-10=и, резисторы 11=111=П, и фронтовые резисторы 12=112 т.Устройство для зашиты высоковольтного генератора импульсных напряженийработает следующим образом,Прн заряде накопительных конденсаторов 1=3.- т= ю, соединенных параллель699656 4а- Ьормула изобретени я 3но, от зарядного устройства 2 через з рядные резисторы 3=1-3= И возможен пробой накопительного конденсатора какой-либо ступени и разряд остальных конденсаторов на пробитый. При пробое накопительного конденсатора какой-либо ступени...

Номер патента: 699058

Опубликовано: 25.11.1979

Авторы: Дураков, Казанцев, Каленов, Кацилло, Логинов, Меркудинов, Никитин, Николаенко, Сушкин, Сысоев

МПК: D05B 33/00

Метки: машине, подачи, швейной

...крышка 2 стола соединенас рамой 1 с помощью коромысел 23 собразованием двух шарнирных четырехзвенников, общим звеном которых является крышка 2 стола.Смещение верхней крышки стола осу.15ществляется при помощи рукоятки 24,.а средство для ее фиксации имеет 1 кривошипный валик 25 с сухарями 26, охватываемыми вилками 27, закрепленными на нижней поверхности крышки 2стола. Прижим заготовки к кридке стола осуществляется рукояткой 28 и установленным на ней эксцентриком 29,контактирующим с рычагом 30, жесткосоединенным с валом 31, на которомзакреплены рычаги 32 с прижимом 3.Для удержания прижимов 3 в нерабочем положении используется пружина33. Холостой ход транспортирующегоустройства осуществляется от индиви- З 0,дуального электродвигателя...

Номер патента: 698030

Опубликовано: 15.11.1979

Авторы: Корпляков, Семенов, Сысоев

МПК: G08C 11/00

Метки: вала, кода, положение, угловое

...3 заполнился пол 5 ностью.Предлагаемый преобразователь позволяетисключить из схемы дорогостоящие узлы и повы.р- сить надежность,зом сов, выход которого подключен к счетчику, вьход блока сравнения колов подключен ко входам управления счетчика, генератора импульсови к одному входу блока фазового сравнениячастот, к другому входу которого подключенвыход формирователя фазовых импульсов,На чертеже изображена блок. схема предлагаемого преобразователя.Выход блока 1 сравнения кодов соединенсо входами управления генератора 2 импульсовсчетчика 3 и блока 4 фазового сравнения частовыход которого через последовательно соединенные усилитель 5, исполнительный двигатель6, фазовый датчик 7 угла и формирователь 8фазовых импульсов соединен с другим...

Номер патента: 697227

Опубликовано: 15.11.1979

Авторы: Горфинкель, Понгильский, Солодухо, Сысоев, Харитонов

МПК: B21D 26/02

Метки: гидравлический, листовых, пресс, средой, штамповки, эластичной

...детали. 11 о наружной поверхностивтулок вдоль их Образующих уложены 1 родольные балки 2.Иа наружной поверхности продольнь 1 хбалок 2 уложен укрепляющий бандаж 3из высокопрочной стальной ленты или "проволоки, обеспечивающей напряжениясжатия во втулках 1 и продольных балках 2. Наружная цилиндрическая поверхность скрепля 1 ощего банда 1 ка 3 запцпценакожухом 4 закрепленным па двух концевых фланцах 5, Каждый из концевыхфланцев 5 состоит из двух скрепленныхполовин н входит своим внутренним выступом в кольцевую канавку продольныхбалок 2, фиксируя взаимное положениепоследних.,Цля плотного поджиме наборавтулок 1 и фиксации положения всех силовых элементов предусмотрены нажимные болты 6. Впутри наборе втулок 1размеп 1 ены верхний ригель 7 и...

Номер патента: 696093

Опубликовано: 05.11.1979

Автор: Сысоев

МПК: E01H 5/12

Метки: дорожных, льда, покрытий, снега, удаления, уплотненного

...покрытием. Между корпусом 1 и верхнимдиском 16 посредством стаканов,22 и23 на валу 2.установлена пружина 24. 4 ОМежду верхнйм стаканом 22 и корпусом1 свободно на валу 2 установлен ра-диальйо-упорный подшипник 25, нйж-няя обойма которого опирается на стакан 22, а верхняя - жесткоэакреплейана корпусе 1 посредством втулки 26,Крестовина 19 имеет разы 27, образо"ванные щеками 28 с отверстиями. Впазах 27 крестовнны, в диаметральнопротивоположных направлениях с воэ можностьюперемещения в вертикальнойплсехости, установлейы две.пары Фи- "гурных лопастей 29, которые. шарнирно.закреплены на щеках 28 и посредствомпальцев 30, пропущенных через"от-верстияв щеках 28, и втулок 31, 55закрепленных на лопастях 29, и зафиксированных гайками 32,Верхний и...
