Номер патента: 1327238

Опубликовано: 30.07.1987

Авторы: Бурмистров, Гогоберидзе, Инюшин, Кубанов, Лохматиков, Сорокин, Сысоев, Цагарели

МПК: H02K 5/16

Метки: вертикального, гидрогенератора, подшипниковый, узел

...Во втулке 1 выполнены радиальные нагнетательные отверстия 16, предназначенные для смазки сегментов 3 направляющего подшипника, и вентиляционные отверстия 17. Вал 2 ротора размещен с кольцевым зазором 18 относительно выгородки 12. Под ванной 9 установлена камера 19 наддува, прикрепленная к ,цнищу 10 ванны, выполненная, напри мер, в виде кольцевого цилиндра и образующая с днищем ванны и валом,ротора полость 20, сообщенную радиально размещенными воздуховодами 21 с зоной повышенного давления, образованной рабочим колесом 22 вентилятора гидрогенератора, установленным на роторе.На корпусе 5 направляющего подшипника установлено уплотнение 23, прилегающее к наружной боковой поверхности втулки 1 и предназначенное для обеспечения максимально...

Номер патента: 1326533

Опубликовано: 30.07.1987

Авторы: Буличев, Кузнецова, Николаев, Сысоев

МПК: B65H 75/10, B65H 75/50

Метки: патронов, текстильных

...регулированием температуры, При таком режиме термообработки возникает пространственно слитая струк тура, фрагментами которой являются силикаты и окислы, химически связанные с полиорганосилоксаном. При температуре ниже 250 С в химическую реакцию вступают только поверхностные группы силикатов и окислов, в результате чего не образуется пространственно слитая структура и покрытие получается некачественным. При темопературе выше 270 С возможен перегар отдельных составных частей полученной структуры, что приводит к пористости покрытия. При выдержке менее 3 ч не происходит полного отвердевания покрытия, так как не успевает произойти взаимодействие составных частей органосиликатного материала, Температура, при которой происходит...

Номер патента: 1325715

Опубликовано: 23.07.1987

Авторы: Камнев, Комарович, Липатников, Сысоев

МПК: H04B 7/14

Метки: ретранслятор, связи, системы

...пакет поступает на вход передающего блока 9, обеспечиваощего работу ретранслятора в нужном направлении (направлении расположения получателя информации), Поступление управляющего сигнала на. блок 6 ключей обеспечивает открывание того ключа, который управляет включением данного передающего блока 9. Такая работа может быть реализована различным образом.В частности, блок 14 памяти сигнала может иметь количество выходов, соответствующие количеству ключей, и сигнал управления выводится из блока 14 памяти сигнала с того выхода,. который соответствует заданному адресу, непосредственно на нужный ключ блока 6 ключей.Передаваемьй информационный пакет вместе с командным блоком с выхода приемника 2 поступает также на блок 3 задержки, в...

Номер патента: 1323884

Опубликовано: 15.07.1987

Авторы: Басанец, Вороной, Румянцев, Сухомлин, Сысоев

МПК: G01L 19/12

Метки: давления, сигнализатор

...дросселирующее отверстие 14.Нижняя часть корпуса снабжена штуцером 15 для подсоединения к объекту измерения,Сигнализатор давления работает следующим образом,Корпус 1 сигнализатора штуцером 15 подсоединяется к объекту контроля давления среды, которая через отверстие 11 воздействует на эластичный элемент 12 и через отверстие 10 воздействует на основную мембрану 2, которая деформируется и изменяет свою прозрачность, при этом происходит изменение интенсивности светового потока от источника 3, а значит и величина сигнала, поступающая на приемник 5 света, изменяется, усиливается усилителем 6 и далее воздействует на исполнительный элемент 7 (например, электросигнал звуковой).При кратковременном изменении давления среды (скачек давления) в...

Номер патента: 1323706

Опубликовано: 15.07.1987

Авторы: Анохин, Казанский, Крапивин, Линдо, Морозов, Песков, Пичхадзе, Позин, Ромашкин, Сысоев, Тон

МПК: E21C 35/18

Метки: горных, машин, резец

...фиг. 1 изображен предлагаемый резец, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - сечение А - А на фиг. 1; на фиг. 4 - сечение Б - Б на фиг. 1. Резец для горных машин включает державку 1 и твердосплавную вставку 2, имеющую плоские основание 3 и торец 4, скругленную главную режущую кромку 5 и наклонные боковые режущие кромки 6, выпуклую переднюю грань, образованную двумя поверхностями: часть передней грани, прилегающая к главной режущей кромке 5, выполнена в виде участка конической поверхности 7, а остальная часть передней грани со стороны торца 4 вставки 2 выполнена в виде плоскости 8. Образующая конической поверхности 7 расположена так, что по всей длине режущих кромок 5 и 6 образуется отрицательный передний угол...

Номер патента: 1320262

Опубликовано: 30.06.1987

Авторы: Волков, Курашев, Липинский, Овсянников, Попова, Сиразутдинов, Сысоев, Цыплаков

МПК: C25C 3/20

Метки: алюминиевого, режима, стабилизации, электрического, электролизера

...типа С 7 глубиной шахты 500 мм, подключенных к системе автоматического регулирования типа "Алюминий в ", работали на заданном исходном напряжении П = 4,50 В.Выпивку производили раз в двое суток. С помощью крановых весов измеряли вес каждой выливки Р в тоннах. Выпивку осуществляли с условием сохранения постоянным среднего за месяц значения уровня металла. На основании взвешивания металла и плановых замеров уровня металла определили, что каждая тонна вылитого металла в среднем соответствует уменьшению уровня металла на К = 0,7 см, После каждой выливки рассчитывали напряжениеБ = Б + 0,15 1 с Р (В),Расчетное напряжение Б округляли до ближайшего значения. напряжения уставки системы "Алюминий" и соответствующий номер уставки записывали в...

Номер патента: 1316716

Опубликовано: 15.06.1987

Авторы: Катков, Орлов, Раков, Соркин, Сысоев, Хечанов, Чернявский

МПК: B07B 1/28, B07B 1/40

Метки: аппарат, гранулометрии, исследования, конгломератов, лабораторный, смесей

...легкосъемных шарниров 3подвешена ударная плита 38 под углом к решетке 5 - 18 (поз. 39). Под действием вибрации короба плита 38 колеблется реактивно, инерционно и разрушает частицы 40исследуемого затвердевшего бетона.Работа предложенного аппарата осуществляется следующим образом: В любом режиме короб 4 вибрирует под воздействием пары двухдебалансных вибраторов 6, незначительная вибрация реактивно сообщается ираме 2. Траектория колебаний зависит отнаправления вращения дебалансов 7 и изменяется при их реверсировании по схеме,описанной ниже.При смешении дебалансов на 30 - 60 повьшается эффективность процесса рассевана мелкоситовых ярусах 9, промывки в ванне 21, разделения зерен по форме в лотке 27и разрушения бетона плитой 38 на колосниках...

Номер патента: 1315623

Опубликовано: 07.06.1987

Авторы: Борзяк, Гольцев, Дубянский, Заблудин, Компанеец, Крапивин, Ляшенко, Меркулов, Раков, Сысоев, Феоктистов, Шаповалов

МПК: E21F 15/06

Метки: выработанное, закладки, породы, пространство, транспортировки

...рабочего гидроцилиндра 5, который также шарнирнозакреплен на пластине закладочнойустановки 1. Элементы управления:гидродроссель 6, обратный клапан 7,гидроаккумулятор 8 и пружина 9 с регулировочным винтом.Устройство работает следующим образом,Захватив очередную порцию закладочного материала скребком двуплечего рычага 3, механизм транспортирует ее до контакта с возведеннымзакладочным массивом. При достиженииусилия на скребке, необходимого (заданного) для уплотнения массива,давление рабочей жидкости н дроссельном золотнике преодолевает усилиепружины 9. Золотник, перемещаясь,сжимает пружину и сообщает штоковуюполость рабочего гидроцилиндра 5 сполостью под поршнем. Скребок 3 начинает поворачиваться относительнооси 4 и, постепенно прилегая к...

Номер патента: 1313530

Опубликовано: 30.05.1987

Авторы: Матросов, Никольский, Панфилов, Сысоев

МПК: B07B 13/00

Метки: крупности, разделения, твердых

...воздушным потоком по крупности, подачу выделенных фракций на ооковую поверхность барабана, разделение на оарабаце и вывод разделенных фракций, материал перед введением в зону разделения расслаивают, а воздушный поток направляют в сторону вращения барабана.Способ разделения твердых материалов по крупности осуществлякт следующим образом.Матсриал перед введением в зону разделения расслаивают и подают в зону разделения, воздушный поток направляют в сторону вращения барабана, под воздействием воздушного потока материал разделяется по крупности, выделенные фракции подают ца боковую поверхность барабана, где материал разделяется и выводится из зоны разделения.На чертеже изображено устройство для реализации способа.Устройство состоит...

Номер патента: 1312419

Опубликовано: 23.05.1987

Авторы: Галкин, Салецкий, Сысоев, Шугаев

МПК: G01L 23/10

Метки: давления

...так идинамического давления в газах и жидкостях, а также для регистрации напряженного состояния внутри конденсированных веществ при воздействии на них ударных волн, лазерного излучения, вибраций и других упругопласти - ческих возмущений.Цель изобретения - повышение разрешающей способности способа измерения давления.Способ заключается в следующем.На поверхность пьеэокерамики наносится любым способом слой люминисцирующего вещества, Фиксируется его люминисценция при сканировании либо источника возбуждающего света, либо системы регистрации, либо при их одновременном сканировании, При воздействии давления на пьезокерамику в нем возникают точечные электрические заряды, электрическое поле которых вызывает тушение люминисценции молекул...

Номер патента: 1307503

Опубликовано: 30.04.1987

Авторы: Андреев, Зарецкий, Орлов, Сысоев, Тимофеев

МПК: H02H 3/24

Метки: наличия, сети, трехфазной, фаз

...стабилитроном.Достаточно, чтобы по крайней мере две соседние цепочки, преимущественно вторая и четвертая, были снабжены каждая стабилитроном (элементы 14 и 16). Нагрузка 17 подключается к сети контактами 18.Устройство работает следующим образом.При включении источника трехфазного 20 электропитания напряжение по проводам сети поступает в цепи светодиодов 1 - 4 (фиг.1) При наличии напряжений во всех трех фазах и гальванической связи с нулевым проводом с одинаковой яркостью излучают все четыре светодиода. При отсутствии напряжения (обрыве цепи в какой-либо из фаз) гаснут два светодиода в цепочках, подключенных к этой фазе. Комбинации излучений светодиодов в зависимости от состояний фаз сети сведены в таблицу.1307503 Продолжение...

Номер патента: 1307204

Опубликовано: 30.04.1987

Авторы: Буянов, Ермолаев, Носов, Сысоев, Филиппов

МПК: F28D 9/00

Метки: листотрубный, теплообменник

...каналами 2, 10 соединенные в пакет с образованием щелевых каналов 3 между ними, В пластинах 1 выполнены отверстия 4 и 5, и соосно расположенные отверстия 5 смежных пар объединены цилиндрическими обечайками 6, в которых на уровне крайних пластин 1 установлены вентиляторы 7. Пластины 1 со стороны щелевых каналов 3 покрыты слоем 8 капиллярно пористого материала, а пары пластин 1 разделены посредством резьбовых дистанционирующих элементов 9. Крайние пары пластин 1, в которых закреплены. вентиляторы 7, обращены к охлаждаемой аппаратуре.(на чертеже не25 показаны),Теплообменник работает следующим образом.Вентиляторы 7 создают в каналах 3 местное разрежение, куда устремляется обтекающий пластины 1 нагретый воздух. При этом с более теплых...

Номер патента: 1303647

Опубликовано: 15.04.1987

Авторы: Сысоев, Фурманенко

МПК: E01C 23/07

Метки: глубины, дорог, колейности, максимальной

...вид сверху,на фиг. 2 - то же, вид сбоку, нафиг. 3 - разрез А-А на фиг. 1.Устройство содержит рейку 1, снабженную осью 2 с установленными наней независимо друг от друга штангами 3 с колесными опорами 4 на свободных концах, На рейке 1, имеющей прицепную серьгу 5 и опорные стойки 6,на шарнирах 7 установлены верхняя 8и нижняя 9 измерительные рамки, соединенные возвратными пружинами 10.Между измерительными рамками 8 и 9расположены штанги 3, а на верхнейрамке установлен счетчик 11 линейныхперемещений, связанный с нижней рамкой 9 измерительным штоком 12.Устройство работает следующим образом,Рейку 1 с помощью прицепной серьги 5 буксируют по контролируемой поверхности дороги и свободные концыштанг 3 через колесные опоры 4 копируют...

Номер патента: 1302068

Опубликовано: 07.04.1987

Авторы: Лунин, Раков, Сысоев, Шленов

МПК: F16K 15/14

Метки: клапан, сливной

...- повышение надежности работы клапана за счет плавного перекрытия сливных отверстийтрубопровода пластинами клапана ипредотвращения тем самым гидравлического удара при заполнении трубопровода рабочей жидкостью,На чертеже изображен сливной клапан, общий вид в разрезе.Сливной клапан содержит седло 1 спроходными отверстиями 2, размещенноево фланце трубопровода 3, Б седле 1болтом 4 закреплены своей центральнойчастью запорная 5 и дополнительные 6и 7 эластичные пластины, размещенныемежду запорной пластиной 5 и седлом 1,Указанные пластины выполнены овальнойформы, края которых симметрично отогнуты с разным радиусом кривизны НК и Кз, увеличивающимся В направледла 1 т е, Н )Н Нз, Б дополнительных пластинах 6 и 7 выполненыпроходные...

Номер патента: 1296324

Опубликовано: 15.03.1987

Авторы: Кузьменцов, Лизарев, Сысоев

МПК: B23D 65/00

Метки: динамической, дисковых, пил, повышения, устойчивости

...К,0,7 Кг0,8 К где г 1 12963Изобретение относится к динамикевращающихся конструкций и может бытьиспользовано в ряде отраслей народного хозяйства при обработке различных материалов вращающимися дисковыми пилами,Цель изобретения - повышение надежности за счет увеличения частотсобственных колебаний.На фиг. 1 схематически изображена фзона полотна пилы, в которой .возникают отрицательные радиальные напряжения сжатия; на фиг, 2 - дисковаяпила и зажимные диски, до приложениянагрузки; на фиг. 3 - то же, послеприложения нагрузки; на фиг, 4 - схема крепления и приложения нагрузки.Устройство для реализации способа включает дисковую пилу 1, зажимные диски 2 и 3, опорный фланец 4,выполненный заодно с валом 5 илипрочно на валу закрепленный,...

Номер патента: 1295117

Опубликовано: 07.03.1987

Авторы: Бухман, Задворных, Константинов, Липатов, Литвинов, Медведовская, Прокунин, Сысоев, Шумилов

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...также заполняется вязкоупругой жидкостью, например полиизобутиленом П, и отделяет полость 8 с высоким давлением Р от полости 9 с низким давлением РУплотнение работает следующим образом.При вращении вала 2 и диска 3 вязкоупругая жидкость в зазоре 5 приводится во вращение, совершая при этом круговое движение в напряженном состоянии, Происходит увеличение давления внутри жидкости от Р на периферии до Р, в центральной зоне. Давбочем зазоре 5, так как втулка це касается вала и находится в неподвижном состоянии, це передавая вязкоупругой жидкости вращение от вала, 5 э.п. ф-лы, 3 ил. 2ление, создаваемое вязкоупругой жид,костью, является противодавлецием по отношению к давлению Р, в полости 8.При этом удерживающее средство, например винтовая...

Номер патента: 1294392

Опубликовано: 07.03.1987

Авторы: Каленов, Сысоев

МПК: B07C 5/04

Метки: выдачи, механизм, поштучной, сортировки

...чтобы расстояние от ее края до заслонки 3 было равно максимально допустимой длине заготовки. 30Механизм работает следующим образом.При поступлении деталей из бункер- ного загрузочного устройства по лотку 1 первая деталь упирается в зас лонку 3 торцом, а остальные образуют столб деталей.Если длина первой детали оказывается больше допустимой (фиг. 2), то ее верхний торец не выходит из под ограничительной пластины 4. При подаче сигнала на привод отсекатель 5 перемещается влево, упирается в деталь. Пружина прижима 6 сжимается и деталь, скользя нижним торцом по 45 заслонке 3, встает под углом к оси лотка 1.Затем отсекатель 5 возвращается в исходное положение. Под давлением столба деталей нижняя деталь продол жает скользить по заслонке 3,...

Номер патента: 1293017

Опубликовано: 28.02.1987

Авторы: Барыкина, Сысоев, Щепеткова

МПК: B25J 11/00

Метки: промышленный, робот

...вертикальной оси 3. На конце двуплечего рычага 2 установлен захват 4, а с противоположной стороны от захата 4 и оси поворота 3 установлен элемент торможения. Элемент торможения выполнен в виде инерционной массы 5. Кроме этого, на руке 1 установлено устройство 6 фиксации кисти относительно руки 1 при позиционировании,Устройство работает следующим образом.20Перед началом перемещения руки 1 промышленного робота устройство 6 фиксации отключено, т, е. двуплечий рычаг 2 расфиксирован относительно руки 1, При перемещении руки 1, например, в направлении Х д в момент разгона инерционная масса 5 за счет инерционности отстает от вертикальной оси 3 поворота и двуплечий рычаг 2 устанавливается вдоль направления Х, причем захватом 4 вперед....

Номер патента: 1289509

Опубликовано: 15.02.1987

Авторы: Жабин, Москаленко, Привалов, Сысоев

МПК: A62C 33/06

Метки: воды, отбора, промежуточного, трубопровода

...через открытыйпробковый кран и пробивает стенкутрубопровода, После пробивки отверстия пробковый кран перекрывают, изкорпуса вывинчнвают огнепреградительи к соединительной головке присоединяют пожарный рукав. После открытиякрана производят отбор воды из трубопровода и ее подачу к месту тушенияпожара 1 з.п. ф-лы, 2 ил.1, 09 2положение, при этом зацеп 5 рукоятки, взаимодействуя с упором 4, переводит ударный механизм 8 в положение выстрела. Натяжением шнура 9, соединенного с молоточком ударного механизма 8, производит выстрел. При этом разбивается капсюль 7 и воспламеняется порох 18. Под давлением пороховых газов стяжка 16 разрывается, пробойник 5 вместе с перегородкой 14, разгоняясь по стволу 5, пролетает через отверстия в корпусе 1 и...

Номер патента: 1288191

Опубликовано: 07.02.1987

Авторы: Афанасьев, Бочарова, Ватаманюк, Дроздов, Косырев, Маркова, Орлов, Сысоев

МПК: C09C 3/12

Метки: гидрофобного, наполнителя, термостойкого

...в 200 мл четыреххлористого углерода, и повторно кипятят при перемешивании в течение 30 мин. Затем растворитель отгоняют; а полученный продукт подвергают термообработке при 250 С в течение 60 мин,П р и м е р 3, 120 г нысокодисперсного аэросила суспендируют в 1000 мл четыреххлористого углерода при температуре его кипения в течение 30 мин. К полученной суспензии постепенно в течение 10 мин добавляют 14,4 г дифенилдихлорсилана в 150 мл четыреххлористого углерода, Смесь кипятят при перемешивании в течение 30 мин. После этого в смесь постепенно в течение 10 мин добавляют раствор, полученный растворением 49 г ПМС в 200 мл четыреххлористого углерода, и повторно кипятят н течение 30 минут при перемешинании. Растворитель отгоняют, а...

Номер патента: 1283724

Опубликовано: 15.01.1987

Автор: Сысоев

МПК: G05F 1/20, H02M 5/257

Метки: однофазный, переменного, стабилизированный

...обмотка 4, На разных стержнях размещены обмотки 5 управления и секционированная обмотка б управления, Параллельно обмотке 5 управления подсоединена цепочка из последовательно соединенных ключей 7 первой группы. Параллель - но каждому ключу этой цепочки через один из ключей 8 второй группы присоединена секция секционированной обмотки 6 управления. Работой ключей управляет блок 9 управления, подсоединенный своим входом к нагруэочной обмотке 4.30 где П - напряжениеобмотки 2;Б - напряжение2обмотки 3,Выражая Б , Б 2 и2 фветствующие потоки,на секции сетевой на секции сетевой Б через соотполучим: Йф,Б(4) где У - число витков первой части 35 сетевой обмотки;1И - число витков второй части2сетевой обмотки;И - число витков нагрузочнойНобмотки.40...

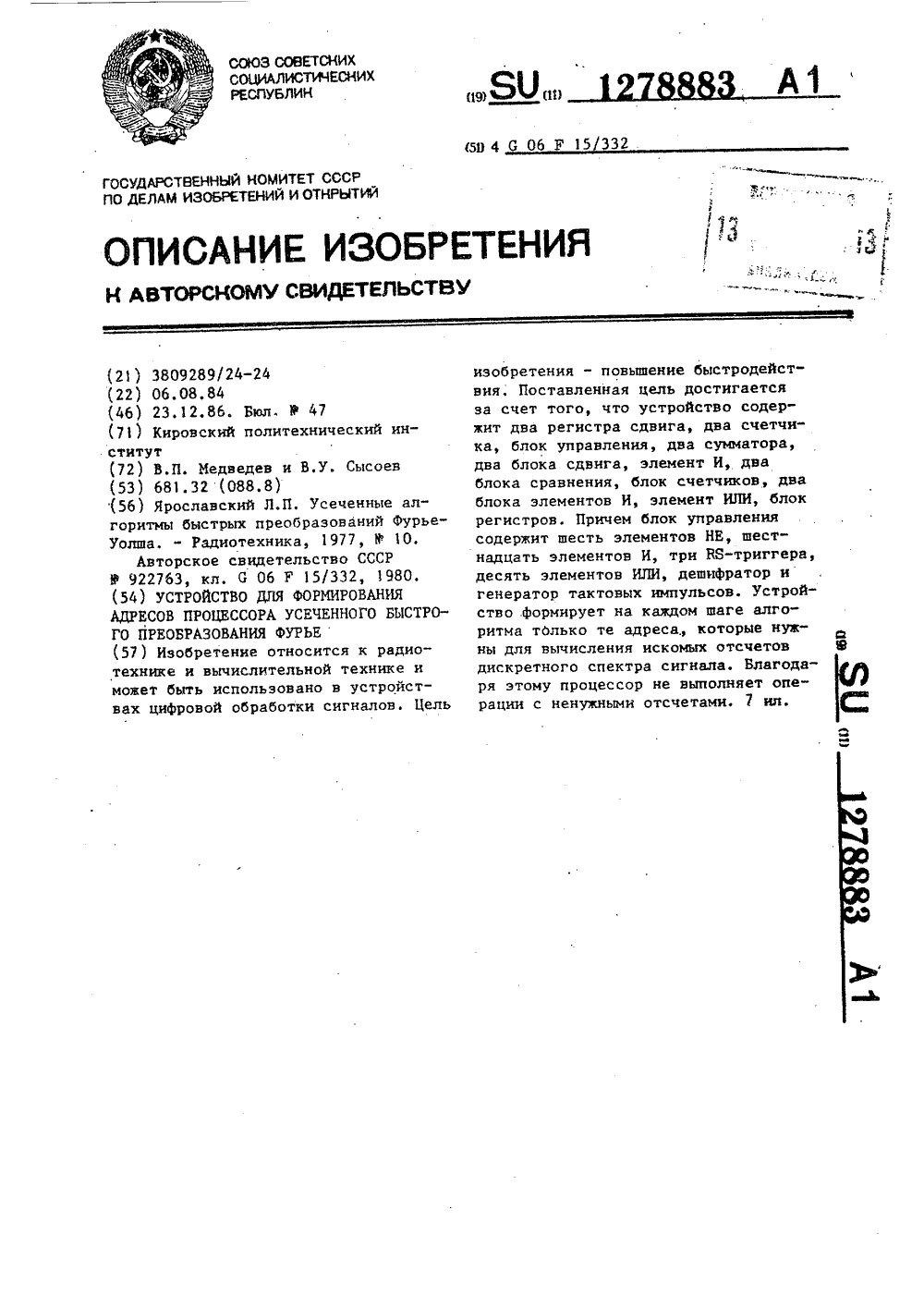

Номер патента: 1278883

Опубликовано: 23.12.1986

Авторы: Медведев, Сысоев

МПК: G06F 17/14, G06F 9/34

Метки: адресов, быстрого, преобразования, процессора, усеченного, формирования, фурье

...тригонометрического коэффи-. циента).В рассматриваемом примере в этом случае А 1 = 000, А 2 = 00 и АЗ =000. Так как в Сч 2 и записан О, а на инверсных выходах всех разрядов Сч 2,кроме младшего, находится код 11, на выходе блока 11 сравнения находится логический нуль (РЗ = О). Поэтому н алгоритме выполняется переход от вершины 8 к вершине 9, Так как сигнал У 2 при этом не вырабатывается, сигнал У 4 добавляет к содержимому Сч 2 единицу. После этого по сигналу Уб на выходах См, См 2 и СхСд считываются адреса А 1 =010, А 2=011 и АЗ= =000. В следующем цикле считываются коды 00, 101, 000 и наконец, коды 110, 111 и 000. При этом на выходе .блока 11 сраннения появляется логическая единица, так как с Сч 2 записан код 11. Поскольку на выходе...

Номер патента: 1271878

Опубликовано: 23.11.1986

Авторы: Бабарыкин, Горбунов, Косаченко, Лежнев, Манаенко, Монастырсков, Никаноров, Сысоев

МПК: C21B 5/00

Метки: доменной, колошнике, печи, распределения, шихты

...производи"тельности подъемника (час), которое равно симальное количест.во подач, загружаемыхУв лечь эа сутки, соот" ветствующее теорети .чески возможной производительности подъемника.Из выражений (.1), (2) и (3) имеем: ь 11, -(1-Е /г;) Н - (1-К) Н,(4)где К = Е/г, - коэффициент загруженности подъемника,равный 0,5-0,6,Следовательно, при двух пеложениях уровня засыпи максимальная разница между ними равна произведениюсредней толщины подачи на разностьмежду единицей и коэффициентом заг-руженности подъемника. Минимальную разницу между последовательными положениями уровня засыпи ЬЬи и, следовательно, шаг его изменения принимают равным 0,1 м, что соответствует максимально воз-. можной погрешности замера уровня засыпи в пределах...

Номер патента: 1270425

Опубликовано: 15.11.1986

Авторы: Аристархов, Деулин, Милонова, Сысоев

МПК: F04D 13/06, F04D 29/70

Метки: насосная

...выполнен в виде сильфона 17, который взаимодействует с выключателем 8, соединенным с обмоткой 19 электромагнита, имеющего сердечник 20. Выход обмотки 19 и вход выключателя 19 подключены к сети. Запорцый орган 11 клапан с сердечником 20. Рабочий орган 2 насоса 6 может быть связан с приводом 22, например, с помощью герметичной магнитной муфты 23.Установка работает следующим образом.Привод 22 через муфту 23 приводит во вращение рабочий орган 21 насоса 6. Жидкость из емкости 1 через всасывающий патрубок 7 поступает к рабочему органу 21 и по нагцетательному иатрубку 8 подается во входную камеру 3 фильтра 2, проходит через фильтру ющий элемент 5, очищаясь от примесей, и из выходной камеры 4 по напорной магистрали 12 очищенная жидкость под...

Номер патента: 1267321

Опубликовано: 30.10.1986

Авторы: Колчин, Сысоев

МПК: G01V 1/18

Метки: ирисовой, пружина, формы

...и2 2 где р - рабочая нагрузка;Е - модуль упругости материала;Ъ, и Ь - соответственно ширина упругих траверс;п,и и в .толщина упругих траверс;1,и 1 - соответственно длина упругих траверс.Длины упругих траверс выражают через их средние радиусы: Выражая угол разворота колец к, иВ через , и получают для равенства углов раэво 1 О рота Ы, -.- сК, Ь(Ь (5) За счет увеличения ширины упругих траверс 4-6 происходит выравнивание жесткости упругих траверс 4-6и 7-9.При воздействии сил, вызывающихосевое смещение колец 1 и 2 в разные 2 О стороны, на траверсах 4-6 возникаетвращающий момент, стремящийся развернуть промежуточное кольцо Э. Но засчет того, что траверсы 7-9 имеютодинаковую с траверсами 4-6 жест кость, встречное направление и расположены по...

Номер патента: 1256107

Опубликовано: 07.09.1986

Авторы: Алиев, Исмаилов, Нуриев, Олейников, Сысоев, Татур

МПК: H01J 49/34

Метки: масс-спектрометр

...14. После прохождения плоскости диафграмы, в которой установлены кити 12, пакет практически также не подвергается воздействию краевого по" ля, так как краевое поле проникает 55 внутрь электростатического анализатора только на расстояние, примерно равное расстоянию между нитями в плос 07 2кости окна, а оно выбирается равным1-1,5 мм. Это позволяет уменьшитьрасстояние, на кгтором может влиятькраевой эффект в 10-50 раз, В силутого, что переходная область краевого поля локализована практически впределах толщины диафрагмы 2-4 мм,действие линзового эффекта пренебрежимо мало, так как, с одной стороны,потенциалы вблизи средней окружностианализатора малы по сравнению с ускоряющим потенциалом, а с другой стороны, протяженность краевого...

Номер патента: 1252675

Опубликовано: 23.08.1986

Авторы: Бренев, Кощеев, Наговицын, Румянцев, Сысоев, Фороща

МПК: G01H 5/00

Метки: гидрологический, звука, измеритель, скорости

...следующим образом.Генератор 2 импульсов возбуадаетэлектроакустический преобразователь 3 и одновременно запускает формирователь 9 строба. Акустический импульс, иэлученный электроакустическим преобразователеи 3 в исследуемую среду, распространяется в последней, отрааается от отрааателя 1, и вновь принииается электроакустическим пре обраэователеи 3. Сигнал с выхода элеКтроакустического преобразователя 3 усиливаетбя усилителем 4 и поступает на амплитудно-временной селектор. На управляющие входы последнего поступают опорное напряаение с источника 10 и сигнал строба с формирователя 9 строба.,Сигнал, прошедший через амплитудно-временной селектор 8, вновь запускает генератор 2 импульсов, По частоте циркуляции импульсов в электроакустическом...

Номер патента: 1252456

Опубликовано: 23.08.1986

Авторы: Захаров, Коренев, Соколов, Сысоев

МПК: E04C 3/30

Метки: колонна

...колонны за счет улучшения использования прочностных свойств материала и уменьшение материалоемкости На фиг. 1 изображена гидравличесная колоцца; ца фиг. 2 - сечение А-А на фиг.1; ца фиг,З - уплотнитель; на, фиг.4 - сечение Б-Б на фиг. 3.Колоцца состоит из трубы 1 с раст. рубом 2, запопценньос жидкостью 3, и снабжена уп.потнителем , ца который опирается поршень 5 с опорной плитой 6 и косынками 7. Па опорной плите 6 расположены болтвые соединения 8 для крепления гГрссзнтальных несущих элементв 9. Для закачки, выпусфиг. Ц Со-таасвэ Г. Пвацов Техр л Г. сербер дакто огул ектор М. Лемч акпз 598/33 Тираж,18 Подписц ЦПИИП ГГсчпар твенпо делам изобретен 035, осна К - 15 та и отк ытий саб , дшская еГкое предприятиег. Ужгород,ектцая, 4 Гиз...

Номер патента: 1252177

Опубликовано: 23.08.1986

Авторы: Захаров, Зреляков, Сысоев

МПК: B28B 7/10

Метки: извлечения, отформованных

...фиг.1; на фнг.4 - сечение Б-Б на фиг.2.Устройство содержит каретку 1 с рычажными зажимами, направляющие 2,15 размещенные между роликами рольганга 3, канатный привод 4, неподвижный упор 5, установленный над направляющими на пути перемещения каретки 1, В месте установки упора 5 направляющие 2 выполнены наклонными. Каждый рычажный зажим выполнен двуэвенным, Одно звено зажима выполнено в виде установленного на оси 6 карет 25 кн 1 поворотного рычага 7 с прорезью для шарнирного крепления посредством цапф 8 прихвата 9 с рифленой поверхностью, взаимодействующего с изделием. Второе звено 10 зажима выполнено двуплечим, одно плечо которого снабжено противовесом 11, а второе - роликом 12, расположенным над направляющими 2 и контактирующим с упором...

Номер патента: 1247932

Опубликовано: 30.07.1986

Авторы: Лазарев, Сысоев

МПК: G11B 15/10

Метки: магнитофона, останова, пуска

...электромагнита 5, а штифт 17поджат к кулачку 19, Устройство содер- "Ожит также ведущий вал 22. Рычаг 7торможения подпружинен к подкатушнику 23 посредством пружины 24. Кулачок 19 через шарнир 25 закреплен назащелке 18, которая установлена накронштейне 21 посредством шарнира 26и связана с кронштейном 21 пружиной27. Устройство работает следующим об 1) аз ом.В рабочем режиме включается электромагнит 4, Якорь 12, втягиваясь при этом, поворачивает рычаг 6 управления вокруг оси 8. Рычаг 3 перемещаетпри своем повороте посредством пальца 10 каретку 1 с прижимным роликом 3 в сторону ведущего вача 22. Поскольку упорная площадка 12 располагается при этом напротив якоря 14 электромагнита 5, то при подаче питания на последний осуществляется...
