Номер патента: 330985

Опубликовано: 01.01.1972

Авторы: Белоусов, Киселев, Кротов, Малков, Матвеев, Нистратов, Розанов, Русанов, Сысоев, Фролов, Целиков

МПК: B30B 15/04

Метки: гидравлический, пресс

...чертеже показан .предлагаемый пресс.Он имеет станину рамного типа, состоящую из,верхней 1 и нижней 2 поперечин полукруглой формы и двух стоек 3, Эти элементы станины известным способом стянуты высоко- прочной лентой 4 в монолитную конструкцию. Усилие затяжки выбирается из условия нераскрытия,стыков стоек с поперечинами при работе пресса, Нижний б и верхний б полуштампы пресса, установленные соответственно на столе 7 и,подвижной траверсе 8, зажимаются при штамповке главным рабочим цилиндром 9, закрепленным на верхней,поперечине. Прошивка боковых отверстий осуществляется двумя боковыми гидроцилиндрами 10, расположенными в стойках пресса.5 В частности, в предлагаемой конструкциипресса контур поверхностей стоек и нижней поперечины, к...

Номер патента: 327603

Опубликовано: 01.01.1972

Авторы: Бов, Сысоев, Тантон, Филиппов, Фремке

МПК: G01R 27/14

Метки: автоматической, классам, рассортировки, резисторов, точности

...напряжение (см. фиг. 2, а), период которого пропорционален сопротивлению контролируемого резистора. Заторможенный блокинг-генератор 14 сбрасывает в исходное состояние схемы делителя частоты 7, переключателя 10, триггера 18 и элементы реверсивного счетчика 12. 1 апряжение от преобразователя поступает на схему Запрет - 1 5, но в течение времени, определяемого длительностью импульса заторможенного мультивибратора 8 (см. фиг, 2,б), ые попадает на вход делителя частоты 7, За время существования импульса мультивибратора 8 заканчивается переходный процесс в преобразователе, вызванный подключением контролируемого резистора. По окончании импульса мультивибр атора 8 на вход делителя частоты поступают импульсы с преобразователя. Делитель частоты...

Номер патента: 318854

Опубликовано: 01.01.1971

Авторы: Исаева, Китаин, Романов, Сысоев

МПК: G01N 11/10

Метки: вискозиметр

...вид стрибора, на фиг. 2 показан разрез электрической печи, на фиг. 3 в схема работы стержня и шафарика.Универсальный вискозиметр имеет стол 1, в котором размещена электрическая печь 2 с керамической трубкой 3, на нижнем конце которой закреплено испытательное приспособление (платиновый 1 стержень 4 или шарик 5) для измерения вязкости и плотности, Трубка 3 с дисками б подветпена на струне 7, перекинутой через блоки 8, расположенные на кронштейне 9, который может перемещаться в трех направлениях. Левый, конец струны 7 соединен с ферромагнитным стержнем 10. На трубке 3 и стержне 10 закреплены диски б для грузов (гирь). На кронштейне 9 размещен датчик перемещений 11 испы тательного приспособления.Слева на столе 1 смонтирован блок...

Номер патента: 314129

Опубликовано: 01.01.1971

Авторы: Галкин, Сысоев

МПК: B01D 59/44, G01N 27/60

Метки: масс-сепаратор

...системы 4 из несколь 15 ких электродов. Приемники Б ионов предназначвны для накопления разделенных изотопов.Ионы, выходящие из источника 1, проходятчерез полый катод источника 2 электронов.Электроны, получаемые в источнике 2, дрей 20 фуют в занимаемую ионным пучком область,под,действием его положительного потенциала, осуществляя компвнсацию объемного заряда в пространстве дрейфа.В области, где магнитное поле начинает вли 25 ять на электроны, последние подвергаютсявоздействию также и элекгрического поля системы 4 электродов, которая обеспечивает такую же форму спада электрического поля, каки магнитного. Векторы электрического и магЗО нитного поля остаются взаимно перпендику314129 Предмет изобретения Сосгааитель Н. Ллимова Р даитар...

Номер патента: 313236

Опубликовано: 01.01.1971

Авторы: Башаров, Гальперин, Попов, Сергеев, Сысоев

МПК: H01H 47/02

Метки: реле, тепловое

...моменттарировки контакт 12 можно поворачивать вокруг вала 5, чем достигается возможность тарировки реле на любую заданную температуру. После окончательной тарировки контакт 15 12 жестко фиксируется на валу 5 штифтом 18.Реле работает следующим ооразом.При изменении температуры рабочей средыв трубопроводе биметаллическая спираль 4, деформируясь, поворачивает вал 5, а с ним и 2 О контакт 12, который при достижении заданнойтемпературы (на которую оттарировано реле) замыкает ламель 13, т. е. в цепи контакт - ламель течет ток. При дальнейшем изменении температуры контакт перемещается по поверх ности а ламели до тех пор, пока не произойдет изменения температурного режима в трубопроводе на обратное, после чего движение контакта изменится и при...

Номер патента: 312088

Опубликовано: 01.01.1971

Авторы: Коршун, Кухаренко, Новиков, Сысоев

МПК: F16C 33/04

Метки: подшипник, скольжения

...стяжками, расположенными в радиальных пазах шайб.Предлагаемый подшипник отличается тем, что для улучшения демпфирования радиаль ные пазы открыты в сторону наружных поверхностей шайб, а расположенные в них стяжки выполнены из упругого материала, при этом предусмотрен зазор между наружными поверхностями шайб и корпусом, в котором 15 вкладыш установлен посредством упомянутых стяжек, деформированных при монтаже.На рабочей поверхности вкладыша может быть выполнен винтовой паз, заканчивающийся у торцов кольцевыми канавками, соединен ными радиальными каналами с кольцевыми канавками в корпусе. Кроме того, подшипник может быть снабжен торцевыми Шайбами, закрепленными в корпусе и выполненными из чередующихся слоев металла и полимера, рас...

Номер патента: 309388

Опубликовано: 01.01.1971

Авторы: Магидсон, Сысоев

МПК: G08C 15/06, G08C 19/28

Метки: информации, приема

...тем, что оно содержит реверсивные счетчики, причем выходы схем совпадения соединены со входами прямого счета соответствующих реверсивных счетчиков, а выход триггера подключен к их входам обратного счета.Это позволяет устранять ложные включения исполнительных блоков без разрушения полезной информации и контролировать состояние исполнительных блоков. На чертеже приведена блок-схема устройства,Оно содержит распределитель 1, содержащий столько разрядов, сколько их в принимаемом коде. Распределитель управляется тактовыми импульсами 1 ТИ) синхронно и синфазно с тактом переключения принимаемого кода. Этот код поступает на соединенные в общую точку входы схем совпадения, число которых равно числу разрядов кода (на чертеже показаны только...

Номер патента: 298703

Опубликовано: 01.01.1971

Авторы: Блно, Гсо, Ермолаев, Петухов, Стрижова, Сысоев, Цыганаш

МПК: C23C 16/16

Метки: покрытий, рутениевых

...вакууме, в части получения рутениевых поедмет изобретения ых покрытий террбонилгалоидногоикайся тем, что, осаждения, в каединения испольбонилйодид рутепри температуре ууме 0,5 10-т -миче соед с цел честв зуют ния подл 10 -пособ получения рутениевых пок ическим разложением карбонилг единений рутения,Предложенный способ отличается от известного тем, что в качестве карбонилгалоидно Ого соединения используют циклопентадиенилдикарбонилйодид рутения. Это позволяет повысить скорость осаждения покрытий.По предложенному способу процесс осуществляют в вакуме 0,5 10 т - 10 -мм рт. ст. 15в парах циклопентадиенилдикарбонилйодидарутения при температуре покрываемой детали450 в 5 С,После нанесения покрытия деталь выводятиз зоны паров и выдерживают при...

Номер патента: 298487

Опубликовано: 01.01.1971

Авторы: Белоусов, Киселев, Кротов, Малков, Нистратов, Розанов, Русанов, Сысоев, Целиков

МПК: B30B 15/04

Метки: гидравлический, пресс

...состоящую издвух ригелей 2, верхнейа 4.я из плоских рам состоит и ы пресса,вреди и сс. и со. креполокири. стое ени нижрцуо прдвух плоплиты д Изобрет прес: оного для штамп ми. Из весте ПОВКИ, СОД виде скреп. проволоки речин с ри ми стоек,Прсдла ного тем,стойки его стянуты бо Для ра" тяжке стях стола, кото лее равнов ригель рам маций,1-1 а фиг вид сбоку; чсиия арок Станиц странствец ких рам 1,плиты стол Кажданис относится к области кузнечно. ашипостроения и предназначено вки изделий с боковыми полостяарок о, являющихся опорами ригелей, и двух стоек 6.Скрепленис арки со стойкой в жесткую ра.му производится путем наложения на эти дс.тали по их наружному контуру бандажей из высокопрочной ленты 7, Стойки пресса в своей нижне части имеют...

Номер патента: 295657

Опубликовано: 01.01.1971

Авторы: Сысоев, Тимшин

МПК: B24B 33/00

Метки: поверхностей, станок, хонинговальный, цилиндрических

...3, помещенную в отверстис корпуса на линии центров токарногостанка и имеющую возможность осевого перемещения, серьгу 4, жестко связывающую гильзу с тягой 5 привода возвратно-поступа 25 тельного движения, шпиндель 6, помещенный внутри гильзы, кцнематически связанныйодним своим концом со шлццевой втулкой 7,закрепленной гайкой 8 в отверстии шпинделятокарного станка, и имеющий возможность30 вращаться относительно гильзы 3,3Хонинговальное устройство крепится к направляющим станины токарного станка при помощи планки 9 с винтами 10.К шпинделю 6 хонинговального устройства с противоположной от шлицевой втулки 7 5 стороны посредством шарнира Гука крепится хонинговальная головка 11. Обрабатываемый цилиндр 12 крепится на суппорте станка в...

Номер патента: 295116

Опубликовано: 01.01.1971

Авторы: Ков, Сысоев, Тищенко

МПК: G05D 23/19

Метки: регулятор, тел1пературы

...содержащие последовательно включенные термочувствительный элемент, усилитель, исполнительный элемент и нагреватель в работающем и резсрвно) каналах регулирования.Предложенное устройство отличается тем, что в пем в цепи между исполнительным элементом и нагревателем включен измеритель тока с исполнительным реле, контакты которого соединены со входом блока индикации н через нормально разомкнутые контакты реле фиксации режимов недогрева и перегрева подключены к одному из полюсов источника постоянного напряжения, причем два других нормально разомкнутых контакта реле фиксации режимов нсдогрева и перегрева включены параллельно в цепь между обмоткой исполнительного реле измерителя тока и вторым полюсом источника постоянного...

Номер патента: 292178

Опубликовано: 01.01.1971

Авторы: Котиков, Овс, Сысоев, Тельных, Тищенко

МПК: G06K 13/18, G06K 13/26

Метки: лентопротяжное

...валу кратного редуктора.Это позволяет повысить точность угла поьорота зубчатого барабана.На чертеже изображено лентопротяжноеустройство.Устройство содержит зубчатый барабан 1 ивтулку 2 с пазом 3, закрепленные на выходномвалу 4 кратного редуктора б, связанного с мальтийским механизмом б. 1 а входном валу 7 мальтийского механизма закреплен кулачок 8, связанный с роликом 9 рычага 10, зуб11 которого связан с пазом втулки,Устройство работает следующим образом.Вращение от привода 12 передается на входной вал мальтийского механизма. Входнои валповорачивает кулачок 8, который, воздействуяна ролик 9, поворачивает рычаг 10. При повороте рычага зуб 11 выводится из паза втулки,освобождая выходной вал кратного редуктора.Дальнейший поворот...

Номер патента: 289356

Опубликовано: 01.01.1971

Автор: Сысоев

МПК: G01N 33/02

Метки: колориметрический, содержания

...Зпсияминогруппу лизина выделяют путем частичного растворения белков в 4% -ном растворе углекислого натрия ири темисрятуре 80 С.Способ определения содержания лизина, няпример в муке из семян кукурузы, осуществляется следующим образом.К 30,5 гг тонкоизмельченной муки, помегцеиной в цснтрифуакную пробирку, добавляют 2,5 гл смеси для извлечения белков 0,2,/О Мя 01-1 +0,27, метябисульфятя нятрия+2,000 К 80) и настаивают 1 гас нри чястом иеремсшивянии. Затем в прооирку добявляют 0,5 гцл 5,г 0- ной сульфосялггг,иловой кислоты для осяждсния белков и центрифугируют смесь О лгггн при 5000 об,.5 ггпг. Всрчлнш слои осторожно сли вяют и отбрясывяют. К осядку добягляют.г,г4%-ггого рястворя .я СОа, и пробирки помещяют ня 10 лпн в водяную бяпю при...

Номер патента: 321045

Опубликовано: 01.01.1971

Авторы: Азбель, Браташов, Кобулов, Кондратьев, Кравченко, Сысоев, Широков

МПК: B01J 8/00

Метки: катализатора, проведения, псевдоожиженном, реакций, слое, химических

...между частицами катализатора и увеличения производительности процесса за счет увеличения массыкатализатора в единице объема реактора попредложенному способу псевдоожижению подвергают мелкие частицы катализатора размером 0,5 - 1,0 мл в пространстве между крупными неподвижными частицами того же катализатора,П р и м е р. Циркулирующая азото-водородная смесь, нагретая до температуры началареакции (400 в 4 С), подается снизу в слойкатализатора, состоящего из неподвижных частиц, пространство между которыми заполнено тем же катализатором с размером частиц,меньшим в 10 - 15 раз. Количество мелкойфракции составляет 15 - 20% от,крупной,авка 20% мелкого ка 5 - 1,0 мм к крупному 7,0 - 10,0 мм увеличи и 450 - 500 С и давле...

Номер патента: 320952

Опубликовано: 01.01.1971

Авторы: Гайсинский, Обуховский, Сысоев, Файнер

МПК: H04R 31/00

Метки: пьезопреобразователей

...сернокислой меди или азотнокислого серебра и выдерживают на солнечном свете или облучают ультрафиолетовыми лучами. Дозированное нанесение меди или серебра регулируется временем облучения.После фотохимического осаждения пленкимеди или серебра пластинки промывают ди стиллированпой водой и высушивают, а затем помещают в печь и выдерживают (в случае осаждения меди) при температуре 350 - 500 С в течение 1 - 10 иин или (в случае осаждения серебра) при температуре 400 - 10 650 С в течение 0,5 - 10 мин. После остыванияна пластинках выполняют электрические коп.такты и определяют параметры пьезопреобразователя.металлический литий или его сульфид 15 нельзя осаждать на поверхность сульфидакадмия из водорастворимых солей, поэтому используется...

Номер патента: 320083

Опубликовано: 01.01.1971

Авторы: Галицкий, Иванов, Ков, Подколзин, Сальников, Сысоев, Тищенко

МПК: H05B 6/04, H05B 6/46

Метки: 320083

...ца входе усилителя 7 пместз 0 ся напряжение положительной обратной свя320083 20 сл 7СЛ 7 Составитель А. Ходатаевахред 3. Тараненко Корректоры: 3. Тарасова и Т. Гревцова едактор Е, Кравц Типографи пр. Сапунова,зи, Наличие этого напряжения приводит к возникновению автоколебаний на частоте, определяемой параметрами усилителя 7, В результате между оболочками 8 и 4 появляется напряжение высокой частоты, приводящее к диэлектрическому нагреву жидкости, заключенной между оболочками.Го мере разогрева жидкости, а следовательно и термостатируемого объема, тангенс угла потерь 1 дд жидкости непрерывно возрастает, и при некотором значении температуры эквивалентное сопротивление потерь нагревателя становится близким по значению величине установочного...

Номер патента: 285803

Опубликовано: 01.01.1970

Авторы: Боровских, Киселев, Морозов, Понгильский, Розанов, Софронов, Сысоев

МПК: B30B 15/04

Метки: гидравлического, пресса, станина

...габаритами, а также исключать непроизводительные затраты металла, расходуемого на каркасы жестких бандажей. На фиг, 1 показан внешний вид гибкой обечайки; на фиг. 2 - ее форма при транспортировке; на фиг. 3 - конструкция гибкой обечайки.Основанием бандажа является тонкий стальной пояс 1, ширина которого равна ширине бандажа. Вдоль пояса приварены с шагом 0,5 - 1 м и более одна против другой узкие поперечныс полоски 2, толщина которых равна толщине пояса, а рабочая длина приблизительно - сумме трех сторон сечения всех слоев лепты обмотки 8. Длина внутреннего пояса 1 равна наружному периметру рамных элсментов станины (ригели и стойки), контактирующему с гибким бандажем в сборе станины.Перед намоткой ленты т внутренний...

Номер патента: 284420

Опубликовано: 01.01.1970

Авторы: Вог, Гек, Исаева, Китаин, Романов, Саратовский, Сысоев

МПК: G01N 11/00

Метки: 284420

...перемещение рычаговзахватов по цаправляющим при помощи тяг.На чертеже изображена схема работы вцскозиметра с арретирующим устройством,На кронштейне 1 на валу 2 закреплен дискс эксцентрично располокеццыми кольцевымипрорезями. Пальцы 4 входят в прорези дискац пазы кронштейна. С,пальцами шарнирносоединены одни концы тяги 6, другие концыкоторых шарнирно азкреплены на рычагах-захватах, 6,Последние имеют возможность поступательно двигаться по направляющим 7, кестко закрепленным на кронштейне 1. Концы рычагов-захватов 6 зажимают или освобождаютскалку 8, в которой закреплен рабочий орган 9. дмет изооретент 20 Вискозиметр с арретир вклочающий стол, электр ку, электро- ц термоизмер вающце приборы, отличи целью обеспечения возвр25 органа в...

Номер патента: 283817

Опубликовано: 01.01.1970

Авторы: Богданов, Кашкин, Кретов, Кротов, Подольский, Разгаров, Сысоев

МПК: D05B 27/00

Метки: механизм, продвижения, швейноймашине

...связанного с главным валом 3 машины, 5 Шестеренчатый привод содержит понижающий редуктор с передаточным отношением 2: 1 и состоит цз блока шестерен, свободно смонтированных на осц 4, закрепленной на платформе 5 машины ц двух шестерен - ве ду;цей б и ведомой 7. Ведущая шестерня бзакреплена на челночном валу 8 ц находится зацеплении с большей шестерней блока. Ведомая шестерня 7 выполнена как одно целое с блоком эксцентриков 9, свободно установ ленного на челночном валу 8. Шестерня 7 находится в зацеплении с меньшей шестерней блока. На валу 10 подачи смонтированы обгопнь;е муфты 11 и 12, на другом конце этого вала помещена шестерня И, входящая в за цспление с зубчатой нарезкой нижнего ролика.Блок эксцентриков 9 выполнен цз трех...

Номер патента: 282607

Опубликовано: 01.01.1970

Авторы: Анненберг, Зашман, Попов, Сысоев, Экспериментальный

МПК: B22C 9/00

Метки: извлечения, моделибиблиот

...дмет изобретен и Несмотря на наличие формовочных уклонов у модели, перед извлечением из формы производят ее расталкивание путем ударов по ней (при ручной формовке) или при помощи вибратора (при машинной формовке). Такое расталкивание приводит к искажению литейной формы.Предложенный способ отличается тем, что модели сообщают плоско-параллельное движение с перемещением ее точки по круговой траектории, радиус которой равен половине образуемого зазора, Уплотнение формовочной смеси в опоке осуществляют по модели без формовочных уклонов известными приемами.При извлечении модели из полуформы ей сообщают плоско-параллельно помощи, например, устройств гвт, св,192597,Способ извлечения модели, преимущественно из литейной формы,...

Номер патента: 281041

Опубликовано: 01.01.1970

Авторы: Андрейченко, Ков, Подколзин, Сысоев, Тищенко

МПК: G05D 23/24

Метки: регулятор, температуры

...на предварительный усилитель 2 ц далее в виде входного тока ня одну из управляющих обмоток 8 бесконтактного магнитного реле 4.Бесконтактное магцигнос реле 4 управляет усИЛИТЕЕМ МОЩНОСТИ д, цаГруЗКОЙ КОТороГО является сопротивление б нагревательного элемента обьекта регулирования, Параллельно сопротивлению б и последовательно с сопротивлением обратной связи 7 включена вторая управляющая обмотка 8 реле 4.При больших уровнях сигнала с чувствиуправляющей об тока в управляо ЛгиОРЫизобретения В, Ф. Ъдрейчснко, О. П. тельного элемента 1 ток вмотке 3 значительцо большешей обмотке 8.Рсле 4 включено, и в нагрузке протекаег 5 максимальньш ток, зависящий от величинынапряжения источника питания и величины сопротивления нагрузки. Происходит...

Номер патента: 280539

Опубликовано: 01.01.1970

Авторы: Магидсон, Сысоев

МПК: H03K 23/84

Метки: кольцевой, счетчик

...вентили, кроме подсоединенного к открытому тиристору, смещены в обратном направлении. Таким образом, создается цепь включения тирпстора 30 следующего за открытым, Последний, вклюставигепь В. Г, ГордонТехред Л. Я, Левина Редактор Л. А, Утехина орректор Т. А. Абрамова Заказ 3498/7ЦНИИПИ Комите Тираж 480елам изобретений и открытий при С1 осква, Ж, Раушская наб д. 45 Подписпоге Министров СССР ипографпя, пр. Сапунова чившись, через коммутирующий конденсатор включает раисе включенный и подготавливает цепь запуска следующего тиристора. 11 а входе схемы 17 высокий уровень напряжения до тех пор, пока не будут одновременно закрыты тиристоры 1 - 4, а тиристор 6 открыт. В этом случае схема 17 возбуждена по обоим входам, и напряжение на ее выходе...

Номер патента: 279974

Опубликовано: 01.01.1970

Авторы: Барашев, Гусевский, Давыдов, Имени, Обухов, Сысоев

МПК: G01B 7/34

Метки: прямолинейности

...высокочастотный генератор 5, усилитель постоянного тока 6, самописец 7 и эталон прямой линии, выполненный в виде струны 8, натянутой с помощью натяжных роликов 9 поперек контролируемого изделия 10, Струна расположена в зазоре магнитопровода датчика и подключена к выходу высокочастотного генератора,Описываемое устройство работает следующим образом.Датчик калибруют по эталонным образцам11, расположенным по обе стороны от контролируемого изделия и устанавливают таким об разом, чтобы струна находилась в середине егомагнитного зазора. В этом случае в обмотках датчика высокочастотным магнитным полем струны наводятся одинаковые э.д.с. На выходе детекторов сигналы складываются в противо фазе. Полученный суммарный сигнал, равныйнулю,...

Номер патента: 279966

Опубликовано: 01.01.1970

Авторы: Бровман, Галич, Гриичук, Давыдов, Додин, Ермаков, Йиб, Кожевников, Русаев, Савченко, Соколов, Сысоев, Торопов, Фомин, Чабанов, Яшкин

МПК: G01B 13/06

Метки: проката, толщины

...5, электромеханический задатчик б объема жидкости с датчиком 7 положения регулирующего органа и измеритель 8 давления, устройство 9 сравнения давления в гидросистеме и сумматор 10.Выход устройства 9 сравнения подключен одновременно к входу электромеханического задатчика б и к входу сумматора 10, к другому входу которого подключен выход датчика 7 положения. Устройство работает следующим образом.Сигнал от измерителя 8 давления через преобразователь 11 совместно с сигналом задания, проходящим через преобразователь 12, постуь пает в устройство сравнения 9. Последнее через систему И управления посылает сигнал на задачтик б, который воздействует на давление жидкости в гидросистеме 5 таким образом, чтобы отклонение этого давления...

Номер патента: 279659

Опубликовано: 01.01.1970

Авторы: Бринберг, Зарецкий, Синицын, Сысоев

МПК: F25J 3/00

Метки: газов, резервуар, сжиженных, хранения

...машиностроению.Известные резервуары для хранения сжиженных газов содержат две концентрические оболочки с вакуумированной полостью между ними, в которой помещены опоры, смонтированные с цилиндрическими кронштейнами, закрепленными на внутренней оболочке, Однако в таких резервуарах наблюдаются большие теплопотери, прочность и температурная область применения невелики,В предлагаемом устройстве вокруг кронштейнов размещены шарики из прочного материала, например легированной стали, смонтированные в опорном кольце, встроенном во внешнюю оболочку, и снабженные опорным узлом передачи давления от внутренней оболочки к внешней. Шарики помещены во втулки, выполненные из материала, обладающего большей прочностью, чем прочность материалов, из...

Номер патента: 277102

Опубликовано: 01.01.1970

Авторы: Сысоев, Яковлев

МПК: G01R 9/02

Метки: напряженности, поля, электрического

...тнаэ на уро й мат П мет изобретения казано предлаия напряжен- электролитичеасполи отеско жени ыи электрованне одится напряжезондом 3 измеряИзобретение относится к отельной техники, точнее к исслтрических полей в электролитИзвестные устройства для из.женности электрического поляческой ванне имеют погрешносвязанную с наличием вогнутогранице электрод в электрол.В предлагаемом устройстверения повышается выполнениехближайшем к зонду, выемкикала электролита, заполненноимеющим выпуклый мениск.На чертеже схематично погамое устройство для измеренности электрического поля вской ванне,Электроды 1 и 2 и зонд 3, рна малом известном расстоянда 1, находятся в электролитизаполненной электролитом.К электродам 1 и 2 подвнне. Между...

Номер патента: 275816

Опубликовано: 01.01.1970

Авторы: Данишкин, Института, Меерсон, Мизинов, Орлов, Панкратов, Саратовский, Сысоев, Царев

МПК: B28B 15/00, F27B 9/00, F27D 3/00 ...

Метки: электроплавленныхогнеупоров

...20 и кронштейн 17 с направляющей втулкой поворачивает рычаг 15 вокруг оси 16, натягивая цепь 26.В конце поворота зубчатого сектора ось,соединяющая его с тягой, проходит мертвую точку и под действием пружины 20 через тягу продолжает поворот зубчатого сектора 21. Последний стопорится неподвижным упором, смонтированным на корпусе 25. Таким образом происходит самозапирание зажимов формы.Отвибрированный брус со сборно-разборочной формой 2 транспортируется электропогрузчиком на участок разборки форм. После разборки формы оголенный брус огнеупора захватывается механизмом захвата и подачи брусьев 4 и транспортируется к месту загрузки брусьев в туннельную печь 6 отжига, где он устанавливается на тележку 7,Захват осуществляется следующим образом....

Номер патента: 275609

Опубликовано: 01.01.1970

Авторы: Акулич, Гомельский, Жулего, Иванов, Купчинов, Михнсвич, Сысоев

МПК: F16C 33/22

Метки: антифрикционной, образования, поверхности, подшипника, сколбжения

...такой способ малопроизводителец, а получаемые при этом полимерные покрытия имеют невысокие антифрикционные свойства и слабую адгезионную связь с основанием подшипника.Цель изобретения - повышение надежности работы подшипника скольжения.Это достигается нанесением предварительно упрочненного полимерного материала на нагретую в процессе ее механической обработки металлическую поверхность скольжения и закрепления на ней этого материала.Сущность способа заключается в том, что на вращающейся металлической детали (цапфе или подшипнике) нарезается спиральная канавка, в которую после достижения металлической поверхностью детали оптимальной температуры, например при последнем проходе резца, укладывается орцентированный полимерный материал в виде...

Номер патента: 274672

Опубликовано: 01.01.1970

Авторы: Норкина, Сысоев

МПК: B62D 27/04

Метки: автомобиля, крепления, кузова, раме

...между головками стяж ных болтов 11 и кронштейнами б с помощьюгаек 12, Стяжные болты свободно проходят сквозь дистанционные втулки 13 продольных балок основания кузова. Для предотвращения задиров прокладок 14 при взаимных переме щениях кронштейнов и скоб между прокладками 14 и скобами устанавливаются металлические прокладки 15. Зазоры между кронштейнами 6 и лонжеронами рамы могут быть выбраны прокладками 1 б. Продольные балки ос новация кузова опираются на опорные брусья17, которые крепятся к лонжеронам стремянками 18 посредством охватывающих брусья швеллерообразных профилей 19 и резиновых прокладок 20. Для более равномерного рас пределения напряжений в резиновых прокладках 14 и 20 они выполнены перфорированными.При движении автомобиля по...

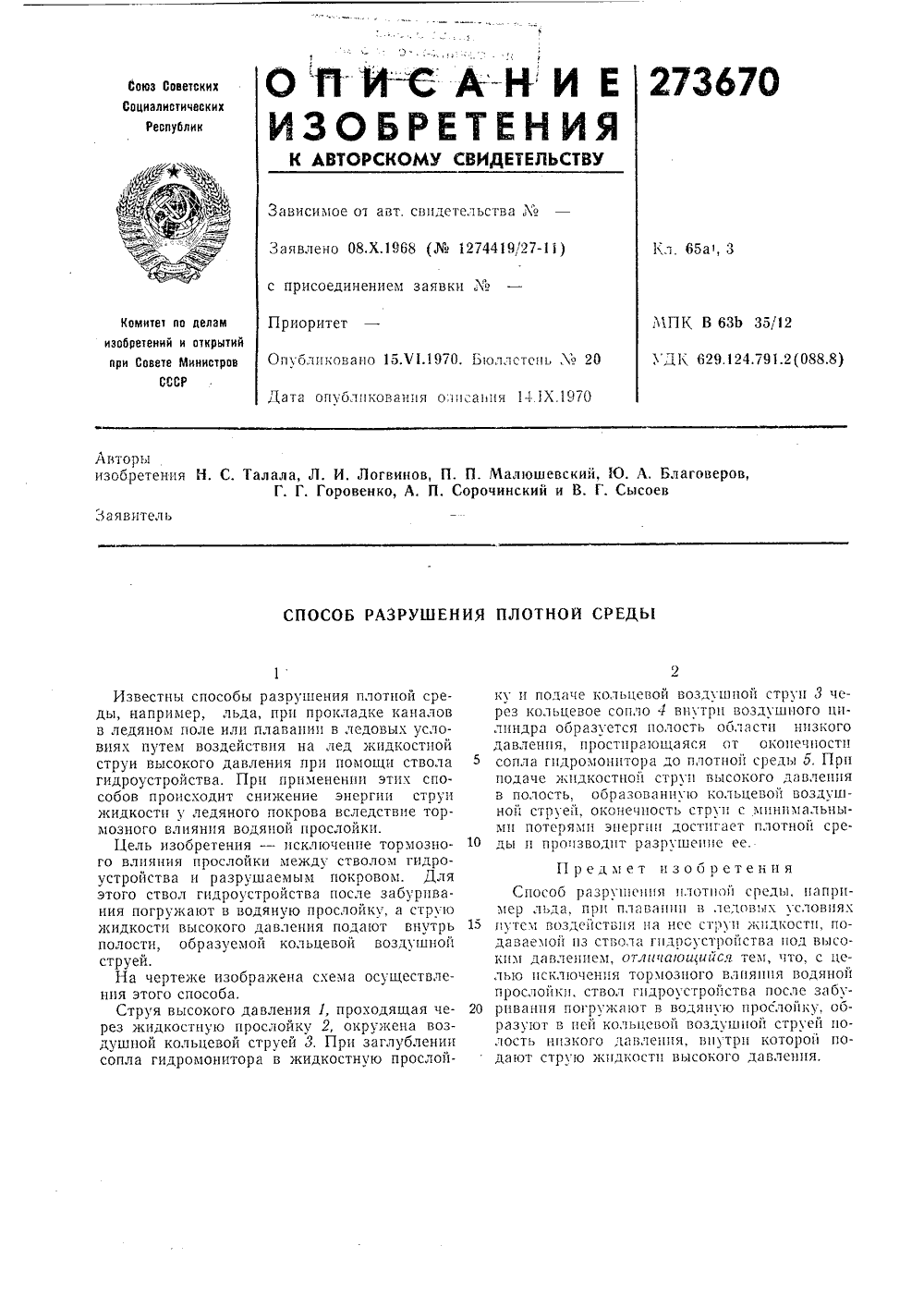

Номер патента: 273670

Опубликовано: 01.01.1970

Авторы: Благоверов, Горовенко, Логвинов, Малюшевский, Сорочинский, Сысоев, Талала

МПК: B63B 35/12

Метки: плотной, разрушения, среды

...стволом гидро- устройства и разрушаемым покровом. Для этого ствол птдроустройства после забуривания погружают в водяную прослойку, а струю жидкости высокого давления подают внутрь полости, образуемой кольцевой воздушной струей. й струи 3 чсздушцого цисти низкого оконечности среды б. При ого давления евой воздушм 1 шимальныплотной сресуществл ходящая че ружена воз заглублени ую прослой Л ЦТОРЬзобретения Н. С. Талала, Л.Г. Г. Го На чертеже изображена схемания этого способа.Струя высокого давления 1, прорез жидкостную прослойку 2, окдушной кольцевой струей 3. Присопла гидромонитора в жидкости ку и подаче кольцевои воздушно рез кольцевое сопло 4 внутри во линдра образуется полость обла давления, простираощаяся от 5 сопла гидромонитора до...
