Шевяков

Номер патента: 1386328

Опубликовано: 07.04.1988

Авторы: Варма, Вийк, Гончаров, Климов, Трошин, Шевяков

МПК: B21B 19/02, B21C 37/20

Метки: наружного, оребрения, труб

...удельных давлений при деформировании ребер, а при ширине более 1/2 расстояния между соседними ребрами мо жет наблюдаться возрастание энерго- силовых параметров прокатки и срыв ребер с накатываемой трубы.Размеры клиньев выбраны так, чтобы они воздействовали на заготовку единичными радиальными и осевыми обжатиями, которые принимаеются такими же, как и при поперечно.-винтовой про катке дисковым инструментом, а именно 0,1-0,25 мм - единичные радиальные 50 обжатия и 0,01-0,05 мм - единичные осевые обжатияУстройство работает следующим образом.Головка 1, вращаясь, захватывает заготовку 7, закрепленную с хвостового торца от вращения хвостовиком и подаваемую принудительно. После захвата отключают принудительную подачу и происходит...

Номер патента: 307682

Опубликовано: 15.09.1987

Авторы: Вайнштейн-Ковалевский, Зильберштейн, Кашин, Комягин, Лукашенко, Протопопов, Топорков, Черепанов, Шевяков

МПК: F04D 27/00

Метки: агрегатов, группы, давления, компрессорных, нагнетания

...способ автоматическогорегулирования давления нагнетаниягруппы компрессорных агрегатов с газотурбинным приводом путем подачикомандного сигнала на изменение режима работы каждого агрегата с обратной связью по его оборотам, При этомдолжно быть обеспечено равенство илитребуемое соотношение мощностей комп рессорных агрегатов. Однако режимработы агрегата, в частности его мощность, характеризуется не одним параметром, например числом оборотов,а несколькими, из которых для газотурбинного привода важнейшим, нарядус числом оборотов, является температура газов перед турбиной,В предложенном способе командныйсигнал на изменение режима работы 25каждого агрегата корректируют при помощи автоматического сравнения с сигналом по температуре...

Номер патента: 1301576

Опубликовано: 07.04.1987

Автор: Шевяков

МПК: B23B 45/04

Метки: переносная, сверлильная

...манипулятора. При вращении вала2 начинает вращаться шестеренныйнасос, который Отсасывает воду из 45полостей А и В, создавая в них пониженное давление. При полной герметичности присосок 15 расход через паз 12отсутствует и поршень 9 занимает исходное положение. При неполной герме ртичности, которая возможна при сверлении на неровной или загрязненнойповерхности, вода, поступающая подприсоски 15, пройдя через насос, будет выходить наружу через паз 12,создавая на нем перепад давления.Под действием этого перепада поршень9 перемещается вверх, сжимая пружину10 и увеличивая проходную площадь паза 12, Поскольку перемещение.поршня 9 и расход через паз 12 взаимосвязаны, то, контролируя по делениям 11 перемещение поршня 9, можно определить и...

Номер патента: 1295407

Опубликовано: 07.03.1987

Автор: Шевяков

МПК: G06F 13/24

Метки: вычислительных, двух, машин, сопряжения

...число импульсов, достаточное для формирования импульса начальной установки для счетчика 5, приводя его в исходное состояние по шине 28. Серия синхроимпульсов по шине 10, Формируемая при приеме (передаче) информации, поступая на вход начальной установки счетчика 25, не позволяет ему накопить число импульсов, достаточное для формирования импульса начальной установки счетчика 5. Коэффициент пересчета счетчика 25 определяется из соотношения К ( Т: Т где Т, - величина паузы между сериями импульсов, Т - период повторения импульсов тактового генератора.Таким образом, если счетчик 5 в результате воздействия помехи оказывается не в исходном состоянии, то счетчик 25 в паузе между сериями импульсов Формирует импульс начальной установки...

Номер патента: 1281475

Опубликовано: 07.01.1987

Автор: Шевяков

МПК: B63C 7/00, B66F 11/04

Метки: объектов, подъема, спуска

...фланец 11 крепления объекта. Устройство снабжено дополнительным ведущим рычагом 12, причем оба ведущих рычага 6 и 12 соединены одними концами с установленными на основании 25 стойками 13 посредством трехстепенных шарниров 14, ведущий рычаг 7 выполнен С-образным, соединен средней частью 15 с шарнирной подвеской, а ветвями - с ведущими рычагами посредством последовательно установленных шарниров 16 качания и шарниров 17 вращения. На каждом из ведущих ры. чагов 6 и 12 закреплены три упора 18 20, один из которых 18 для взаимодействия со стойкой 13, а пара других 19 и 20 с одной из ветвей ведомого 11-образного рычага.Устройство работает следующим образом.При включении двигателя 2 начинает вращаться барабан 4, сматывая гибкий элемент 5, и...

Номер патента: 1275411

Опубликовано: 07.12.1986

Автор: Шевяков

МПК: G06F 1/02

Метки: генератор, функций

..., устанавливая триггеры 15 и 16 в "0", и прекращает свою работу, ожидая импульса запуска 1. Нулевое .состояниетриггера 16 задает адресное пространство ПЗУ 17, обеспечивающее анализ условий Р 2, РЗ с приходом импульса 1.Импульс 1 формируется узлом 4 в тот момент, когда значение число-импульсной переменной Х=Х-Х" или11 АУ=У-У; равно Ь;. Схема построена наоснове управляемого делителя частоты (УДЧ), импульс на выходе которого (фиг. 55) появляется со схемы 30 сравнения в момент, когда значение кода в счетчике 29 равно коду регистра 31. По выходу схемы сравнениян тф счетчик 29 сбрасывается в 0 и он снова начинает заполняться импульсами Х до значения кода регистра, Та О ким образом, узлом 4 реализуется зависимость (2) или (3) при...

Номер патента: 1268220

Опубликовано: 07.11.1986

Авторы: Варма, Вийк, Гончаров, Климов, Трошин, Шевяков

МПК: B21B 19/00, B21B 27/02, B21C 37/20 ...

Метки: валок, поперечно-винтовой, прокатки, ребристых, труб

...наружной поверхностью и внутренней посадочной поверхностью15 выполненными по сфере, упругие прокладки 3 из группы эластомеров, например резины или полиуретана, и гайки 4.В процессе прокатки по мере внед 20 рения дисков 2 в заготовку происходит формирование реберНаличие зазора между дисками и осью, упругих прокладок между дисками и их сферической посадочной поверхности позволяют дискам разворачиваться при входе в межреберное пространство.Те диски, которые отстоят на расстоянии от центра пересечения осей валка и прокатываемой заготовки, стремятся набегать на формирующиеся в процессе прокатки ребра Но наличие между дисками упругого материала прокладок позволяет этим дискам избежать набегание на ребра за счет сжа 35 тия части упругого...

Номер патента: 1247200

Опубликовано: 30.07.1986

Авторы: Железнов, Сингеев, Шевяков

МПК: B23D 77/02

Метки: инструмент, отверстий, режущий

...предприятие, г. Ужгород, ул, Проектная, 4124720Изобретение относится к обработке,материалов резанием и может бытьиспользовано для обработки отверстийв машиностроении.На фиг. показан инструмент, видс торца; на фиг.2 - разрез А-А нафиг.1.В корпусе 1 выполнены коническиегнезда 2, оси которых наклонены коси инструмента под углом наклона 1 Ообразующей. Направляющие 3 имеют форму усеченного конуса и контактируютбольшим основанием с винтом 4, установленным на фланце 5, закрепленнымна торце винтом 6, Направляющие удер иживаются в гнездах силами трения ине требуют дополнительных устройствдля их крепления,В начальный период работы инструмента, пока износ направляющих не 20распространится за половину боковойповерхности;...

Номер патента: 1241474

Опубликовано: 30.06.1986

Авторы: Гофин, Никонов, Федосеев, Хайруллин, Шевяков

МПК: H03M 1/30

Метки: код, перемещения

...элемент И 27 воздействия на вход триггера 32: выходной код н этой точке не меняется.Дальнейшее перемещение подвижногоэлемента 1 в пределах участка 2,5 Ь сХ с 4,5 6 не приводит к изменениювыходного кода, поскольку единичноесостояние триггера 24 остается неизменным,В точке Х = 4 ь формирователь 36не срабатывает, так как инверсный вьгход компаратора 10 изменяет здесьсвое состояние с единичного на нулевое, а на отрицательные перепадывходного напряжения формирователи 35и 36 не реагируют.Рассмотрим работу преобразователя при перемещении подвижного элемента 1 в направлении убывания координаты Х, т,е, из исходного положения Х = 4,5 Ь влево (см. фиг, 1), 1241474маемого с инверсного выхода триггера 24.В положении подвижного элемента1 3,5 Ь с...

Номер патента: 1241219

Опубликовано: 30.06.1986

Автор: Шевяков

МПК: G06F 1/02

Метки: генератор, функций

...вычисление коэффициентов дц 0 и дЧщ в соответствии с выражениями (7) и (8) и уменьшение значения К на едио ницу, Затем коэффициенты Ь О, и ЬЧ записываются в регистры 8 и 2 по управляющим сигналам (1 и ( . После этого блок 9 сбрасывают режим "Подго тонка", устанавливая триггеры 15 и 16 в "0", и прекращает свою работу, ожидая импульса запуска 1, Нулевое состояние триггера 16 задает адресное пространство ПЗУ 17, обеспечивающее анализ условий Р 2 и РЗ с приходом им" пульса 1.Импульс 3 формируется узлом 4 в тот момент, когда значение число-импульсной переменной Ь Х = Х - Х или ЬУ = У - У; равно Ь; . Узел построен на основе управляемого делителя частоты, структура которого представлена на фиг. 5 б. Импульс на выходе узла 4...

Номер патента: 1209377

Опубликовано: 07.02.1986

Автор: Шевяков

МПК: B23B 45/04

Метки: переносная, сверлильная

...от выпадания стопорами 21 таким образом, чтомежду полумуФтами 7 и 24 имеетсязазор, а один рым-болт удерживаетсяпо оси поршня-шпинделя 6 упором 28(Фиг.2) к которому он поджат пружиной 17.Спецсверло содержит направляющуюголовку, конструкция которой идентична направляющей головке рым-болта, и сверло 29. Спецсверло установлено в гнезде магазина 15 и скреплено с поршнем-шпинделем, например,штиФтом 30.Универсальная сверлильная машина работает следующим образом.Перед, началом работ рым-болтыспециальной конструкции размещаютсяв гнездах 18 магазина 15 (Фиг.1 и 2),Устанавливается усилие подачи, соответствующее диаметру резьбы ипрочности. обрабатываемого материала,причем регулировочным винтом 12 устанавливается усилие подачи, необходимое для...

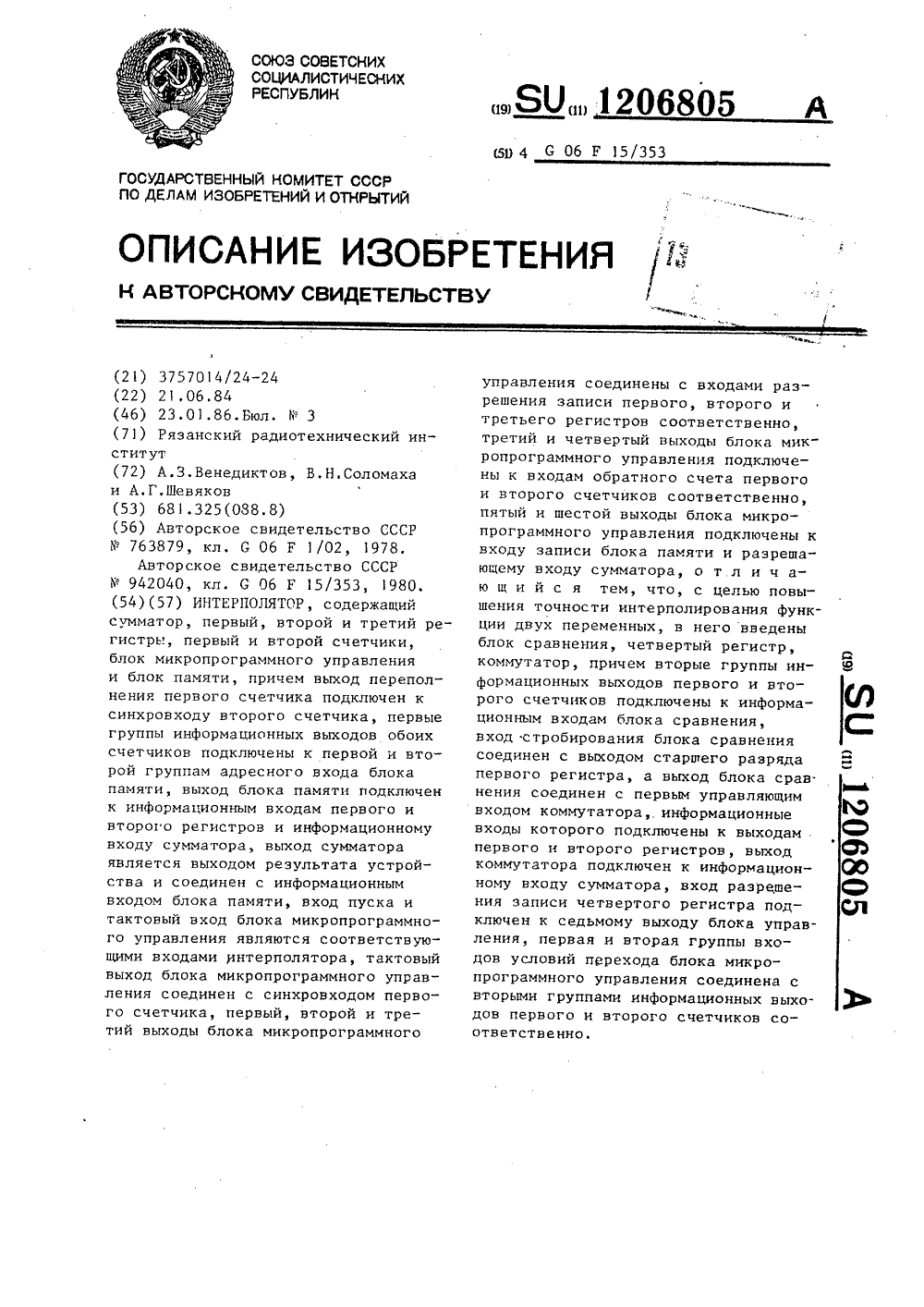

Номер патента: 1206805

Опубликовано: 23.01.1986

Авторы: Венедиктов, Соломаха, Шевяков

МПК: G06F 17/17

Метки: интерполятор

...этих треугольниковвь бирается так, чтобы обеспечить наилучшее из двух возможных вариантов ЗО (Фиг.б а,б), приближение годобластиОриентапия диагонали Аявляющейся следом линии пересечения треуч ольников, обозначается соотьетствующими признаками А;1-0,1, которыевместе с параметрами аппроксимации3.запоминаются в памяти устройства.Например, вариант о,(фиг,б) позволяет при данных ордипатах1 21 , 2.+11-1более точно по сравнению с прототи"п.пом приближать выпуклые участки поверхности, а вя.риант 8 - вогнутые.На Фиг.б обозначения 51 и 6, -погрешности аппроксимации подобласти д) с помощью кусочнолинейной аппроксимации (прототип) и кусочноплоскостной (предлагаемое устройство)При КПА значение производной в течение времени развертывания...

Номер патента: 1199613

Опубликовано: 23.12.1985

Автор: Шевяков

МПК: B25J 15/00

Метки: кисть, манипулятора

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4Изобретение относится к машиностроению, в частности к манипуляторам, предназначенным для обслуживания различных технологических процессов.5 Целью изобретения является уменьшение габаритов и массы манипулятора путем использования многопоточных зубчатых передач.На чертеже изображена кииематическая схема кисти манипулятораКисть манипулятора содержит основание 1, корпус 2, сменный инструмент 3 и привод сменного инструмента и поворота корпуса, включающий в себя-двигатели 4 и 5, приводной вал 6 сменного инструмента и дифференциальный механизм, составленный из центральных колес 7 и 8...

Номер патента: 1171309

Опубликовано: 07.08.1985

Авторы: Виноградов, Шевяков

МПК: B25J 15/00

Метки: исполнительного, кисть, манипулятора, органа

...выходном валу 3 привода ротаций с возможностью продольного перемеще- що ния, например на шлицах, причем шлицевой венец полумуфты 19 укороченный, а шлицевое сопряжение выполнено с зазором. Полумуфта 20 установлена на шлицах на валу 4 ротации. Кинема тическая связь полумуфт 18 и 19 обеспечена взаимодействием диска, выполненного на полумуфте 18, и кольцевой канавки, выполненной на полумуфте 19, а кинематическая связь полу- муфт 19 и 20 обеспечена взаимодействием бурта полумуфты 19 и торца по" лумуфты 20. Пружина 21 обеспечивает замкнутое положение полумуфт 15 и 18 и разомкнутое положение полумуфт у 17 и 20 при работе без сменного инструмента, При работе со сменным ин струментом пружина 22 обеспечивает замкнутое положение полумуфт 17 и...

Номер патента: 1159013

Опубликовано: 30.05.1985

Авторы: Кутепов, Подопригора, Шевяков

МПК: G06F 7/50

Метки: сложения, чисел

...разрядов каждого многоразрядного сумматора соответствующих многоразрядных сумсоединены с выходами соответствующих маторов. к159 Изобретение относится к вычислительной технике и предназначено для использования в ЦВИ.Цель изобретения - упрощение устройства и повышение его быстродействия.На чертеже представлена структурная схема предлагаемого устройства для сложения-и чисел.Устройство содержит 1 миоговходо О вых одноразрядных сумматоров 1(1 с -число групп разрядов суммируемых чисел), число входов которых равно ищ2" -1, М многоразрядных сумматоров 2, число разрядов которых равно ш+1, 15 и ш + 1 элементов задержки 3.п - 1 входов каждого многовходового сумматора 1 соединены с входами соответствующих разрядов группы исуммируемых чисел...

Номер патента: 1157319

Опубликовано: 23.05.1985

Авторы: Аверин, Дудкин, Кондрашков, Савельева, Томилин, Шевяков

МПК: F23J 11/00

Метки: дренажное

...газов и паров сжиженных криогенных газов, содержащее 45вертикальную трубу с укрепленными наней тарелкой и отверстием, равнымдиаметру трубы, и колпакомв виде.обращенного большим основанием к тарепке, причем диаметр основания равен наружному диаметру тарелки 23.Длина факела пламени при выбросеводорода, метана и других горючихгазов составляет 220-250 диаметров 55дренажной трубы при турбулентномрежиме выброса и может составлять400 диаметров при ламинарньж рекимах выброса. Оценки длин зон опас-. ных концентраций но известным закономерностям для случаев струйного выброса азота, кислорода, водорода и других горючих газов беэ дожигания показывают, что длины эон опасных концентраций также могут достигать 200-400.диаметров дренажной...

Номер патента: 1151280

Опубликовано: 23.04.1985

Авторы: Криволапов, Телемтаев, Усов, Устюгов, Шевяков

МПК: B01F 1/00, B01F 3/12

Метки: красителей, порошкообразных, приготовления, раствора

...красителей,содержащая емкость для приготовленияраствора с датчиками уровня, соединенными с логической схемой управления, циркуляционный насос, на нагнетательной линии которого установленинжектор, соединенный с барабаномдля красителя, снабжена вакуум-насосом и диспергатором, последовательноустановленными на нагнетательнойлинии циркуляционного насоса эа инжектором.На чертеже схематически изображенаустановка для приготовления растворапорошкообраэных красителей, содержащая барабан 1 с сухим порошкообразньыкрасителем, гибкий шланг 2, инжектор(тройник) 3, вакуум-насос 4, транспортные трубопроводы - нагнетательный5 и всасывающий 6, циркуляционныйнасос 7, емкость 8 для приготовленияраствора, диспергатор 9, датчики 10 и1 уровня,...

Номер патента: 1138465

Опубликовано: 07.02.1985

Авторы: Жиров, Ильинцев, Луговской, Утенков, Шевяков

МПК: E04F 15/024

Метки: покрытие, пола

...наружного защитного слоя с образованием соответственно монтажных и соединительной петель, последняя из которых расположена в месте стыка 0 секций, причем сверху на наружной боковой поверхности каждой рамы по ее периметру выполнены выемки,. в которых расположены соединительная и монтажные петли. ЯКроме того, каждая рама снабжена установленными внутри нее крепежными элементами, например брусом и планкой, между которыми расположена упругая прокладка.При этом по периметру каж,ой сек ции сверху петель эаподлицо с наружным защитным слоем расположен уплотнительный шнур из эластичного хими- чески стойкого материала.Причем упругая прокладка выполнена из стеклоткани.На фиг. 1 изображена секция пола в момент эксплуатации, на Фиг. 2 -...

Номер патента: 1082751

Опубликовано: 30.03.1984

Автор: Шевяков

МПК: B66F 11/04

Метки: объектов, подъема, спуска

...объекта и устройства регулирования натяга. 20 Карданный механизм содержит концентричные обоймы 34 и 35, которые шарнирно соединены между собой и с рычагом 9 осями 36. Устройство вертикальной ориентации содержит штангу 37, .25 на которой установлен по конической посадке фланец 9, гайку 38 и втулку 39, которая подвижно установлена в обойме 35 и зафиксирована от поворота винтами 40. На внутренней и наружной поверхностях гайки 38 выполнены резьбы противоположного направления с углом подъема, превышающим угол самоторможения, и на штанге 37 и втулке 39 выполнены сопряженные резьбы. Гайка 38 свинчена со штангой 37 и втулкой 39 с возможностью перемещения, которое ограничено гайкой 41 и буртом втулки 39. Устройство регулирования натяга...

Номер патента: 1079807

Опубликовано: 15.03.1984

Авторы: Буршина, Давыдов, Жиров, Радзевич, Соколов, Шевяков

МПК: E04H 7/18

Метки: монтажа, резервуара, сборного

...3 3 Н 3 Ч Е 1 Ы ЛГ 51 Р а 3 Н 0 М Е Р Н 01 Г) 3 с 11( ЛЕ; 13 51 (С Т Ька ( -образных элементов мелкозсрн;(гц иполимербетонцым растворомли уч,п):як Ощей мастикой. Заполнение сыкцв - ,.;(",(с 3 ТОВ ПРОИЗВОЛ 51 Т ТОЛЬКО Г 1 ЦСЛ( ГОГО, КЯс ЙХ -дут протянуты арматурные элементы 5) срез два-три, а лучне, черсз вес (. -обрязныс элементы, причем шеле;р(г ж;и55и закрелеция на торцах арматурныементы напрягак)т лц 60 70 сх ц;)с,пх(прочности.., 510 ), 1 тцбы пер Ви чно Ойж ать Вс(.л,Я Гс;)мс 333;п(311 их, чтобы снизить Пцтс)33 цт НХЗу ГСТИ ПОЛИМЕрцстОНЗ ПО КОНЧ к) 3 с 3)кя х1 ри тс 1 кцс ц р 01 с)1 тс н ст 51 Ж ( Н 31 53 с р (3 с 3 Т ) р:) П 0 Т( р И ц 1) (.; П я П ,) Я Ж С Н И 5) ц 1 цбжятия стыков 3 3 цл:(х чести лостиак) г ,)6 4(3 ) г перви ццгц...

Номер патента: 1046406

Опубликовано: 07.10.1983

Авторы: Завершнев, Свинцов, Ушан, Шевяков

МПК: E02B 7/36

Метки: ворот, движения, синхронизации, створок, шлюзовых

...известного устройства является низкая стабильностьсинхронизациидвижения створоквследствие нестабильности расходнойхарактеристики синхронизирующегораспределителя.Целью изобретения является повы-,шение стабильности синхронизации,движения створок.Цель достигается тем, что синхронизирующая система состоит из регулируемого насоса и задатчика скорости, выполненного в виде электродвигателя постоянного тока, Крометого, задатчик скорости жесткосоединен с сельсинами-датчиками скорости обоих гидроцилиндров.35На чертеже показана схема устройства.Устройство состоит из гидроцилиндров 1, связанных со створкамидвустворчатых ворот 2 и 3, гидравлических насосов 4 с механизмами изменения производительности, управляемь",ми силовыми...

Номер патента: 1024272

Опубликовано: 23.06.1983

Авторы: Лабусов, Сенчаков, Шевяков

МПК: B25J 15/00

Метки: захват, манипулятора

...изобретения - расширение технологических возможностей.Цель достигается тем, что захват манипулятора, содержаший зажимные губки, связанные посредством шарнирных многозвенников с корпусом и приводом линейного перемешения, выполненным в виде силового цилиндра, снабжен зубчатыми секторами, расположенными на оси ведуших рычагов шарнирных многозвен ников, а в поршне силового цилиндра выполнено поперечное окно, на противоположных сторонах которого выполнены зубчатые рейки, причем зубчатые секторы находятся в зацеплении с рейками. На фиг, 1 изображен захват манипулятора, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Захват состоит из корпуса 1 силового цилиндра, поршня 2 с поперечным окном, в котором выполнены две зубчатые рейки 3, ведомых...

Номер патента: 1019423

Опубликовано: 23.05.1983

Авторы: Венедиктов, Соломаха, Шевяков

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...коммутатора кодов, второй информационный и управляющий входы которого соединены соответственно с входом констант и входом задания режима генератора.Блок вычисления конечных разностей содержит два коммутатора, два регистра и два сумматора, причем первый информационный вход блока соеди. нен с управляющим входом первого коммутатора, информационный вход которого соединен с вторым информационным входом блока, управляющий вход которого соединен с управляющим входом второго коммутатора, тактовый 40 вход которого соединен с выходом первого сумматора, первый и второй информационные входы которого соединены соответственно с первым выходом первого коммутатора и выходом перво го регистра, вход которого соединен . с вторым выходом первого...

Номер патента: 290643

Опубликовано: 15.05.1983

Авторы: Коробейников, Павлов, Смирнов, Трофимов, Шевяков

МПК: B21L 1/04

Метки: автомат, цепевязальный

...дугообразную направляющую,радиус которой соответствует радиусузаготовки. Такое выполнение оправкипоэводяет отказаться от механизмаудержания и сопровождения звена на подвижной части оправки перед ее съемом.Для обеспечения жесткого смыканиярабочих концов оправки система смыкания выполнена в виде коленорычажногомеханизма. На фиг. 1 показана кинематическаясхема автомата; на фиг. 2 привод.нижней части гибочной оправки; на 55фиг. 3 - разъемная гибочная оправка;на фиг. 4 - рабочая эона оправки,.а) положение гибочной оправки в моменц 43формирования звена, б) в момент съе,ма звена захватами кантователя.Предлагаемый автомат имеет привод 1, приводящий в действие механизмы, смонтированные на станине 2, гибочную оправку 3, состоящую иэ двух частей,...

Номер патента: 1012243

Опубликовано: 15.04.1983

Авторы: Подопригора, Шевяков

МПК: G06F 7/50

Метки: сложения, чисел

...с испольэованием дерева параллельных сумматоров.Цель изобретения - уменьшениезатрат оборудования,Поставленная цель достигаетсятем, что в устройство для сложенияп чисел, содержащее К многовходовыходноразрядных сумматоров ( К " числогрупп разрядов суммируемых чисел),причем и входов каждого многовходового одноразрядного сумматора соединены с входами соответствующего раз"ряда группы всех суммируемых чиселустройства, введены элементы задеремки, причем-й выход переноса 1" гоМноговходового одноразрядного сумматора (1 = 1Ку= 1йф п =1 Ь) Г2 +"- (в+1) ) через11 апоследовательно соединенных элемен тов задержки подключен к одному из входов +)-го многовходового одноразрядного сумма . торафНа чертеже представлена структурная схема...

Номер патента: 1011307

Опубликовано: 15.04.1983

Авторы: Киселев, Шевяков

МПК: B21D 43/10

Метки: грейферное, подающее

...элементами, а устройство также снабжено водилом с открытой прорезью, смонтированным на грейферных линейках, и периодически взаимодействующим с роликами стола. Удерживающие элементы выполнены в виде магнитов.На фиг. 1 изображено устройство с разомкнутыми грей ферными линейками, общий вид; на фиг. 2 - то же, с сомкнутыми грейферными линейками; на фиг. 3 разрез А - А на фиг. 1; на фиг. 4 - узел 1 на фиг. 3.Подающее грейферное устройство состоит из грейферных линеек 1 с установленными на них захватами 2 и водилом 3 с открытым пазом 4, поворотного стола 5, выполненного в виде крестовины, на концах которой расположены ролики 6, а в центре на зеркале поворотного стола 5 установлены постоянные магниты 7, служащие для удержания заготовки...

Номер патента: 993268

Опубликовано: 30.01.1983

Авторы: Айзман, Бодрин, Лаишевский, Марухненко, Шевяков

МПК: G11C 7/10

Метки: запоминающее

...адресных шинах 3 сменяется другим, соответствующим выборке второй полустроки, По окончании считывания первой строки матрицы 2 на шину считывания. подается следующий им 1 пульс, период следования которых равен 2 КСээ, где К- число столбцов в одной части матрицы 2, После смены кода в первой части матрицы 2 начинает считываться информация второй полустроки первой части матрицы 2, за время считымния которой во второй части матрицы 2 на принадлежащих ей адресных шинах 4,осуществляется смена кода, соответствующего выборке второй полустроки. Аналогично производится считымние информации с остальных. строк матрицы 2.Предложенное ЗУ позволяет производить считывание информации с частотой, превышающей предельно допустимую часто ту обращения к...

Номер патента: 985958

Опубликовано: 30.12.1982

Авторы: Гиневский, Давыдов, Косарев, Товарницкий, Шевяков

МПК: H03M 13/51, H04L 1/20

Метки: дискретных, интерференцией, каналах, межсимвольной, обнаружения, связи, сигналов, статистического

...случае на выходе блока 12 совпадения появляется сигнал, который поступает на вычитаюший вход накопителя 13, что в отсутствии по суммирующему входу сигнала приведет к уменьшению содерма- мого иа единицу и в итоге уменьшит скорость вычислений, а при наличии сигнала сохранит ее прежней.Таким образом, в предлагаемом устройстве сократится время обнаружения сигналов. 3 98898щие входы сумматора по модулю Ы соединены с выходами формирователя пооледовательностистираний, введены последовательно соединенные блок записии считывания, блок совпадения, накопитель и управляемый тактовый генератор,причем выход решающего блока соединенс входом блока записи и считывания, дну.гой выход которого соединен с другимвходом формирователя гипотетических 1...

Номер патента: 978328

Опубликовано: 30.11.1982

Авторы: Баринов, Ковалдин, Королев, Парменов, Шевяков

МПК: H03K 3/286

Метки: памяти, элемент

...6 практически отсутствует, так как напряжение на диоде равно напряжению между коллектором и эмиттером насышенного транзистора 3 и меньше граничного напряжения отпирания диода Шоттки Мщ . Таким образом, практически весь ток считывания 1 Ф из шины 10 протекает через на/сышенныа транзистор 3, а ток считывания 1 из шины 9 распределяется между транзистором 4, работающим в нормальном активном режиме, и открытым диодом 5, Полезный сигнал считывания (разность потенциалов на шинах) вознихает за счет разности токов эмиттеров диодов р -и-р транзисторов и равен полезный сигнал считывания(разность потенциалов на шинах 9 и 10)темпе ратурный потенциал;нормальный коэффициент усиления. по току и- р- и транзисторов в схеме включения с обшей...

Номер патента: 966082

Опубликовано: 15.10.1982

Авторы: Вилков, Давыдов, Емельянов, Красовская, Кузнецова, Лыгин, Подобедов, Шевяков, Шмелев

МПК: C04B 41/32

Метки: железобетонной, защитное, конструкции, покрытие, трещиностойкое

...трециностойкости покрытия за счет увеличения площади сцепления защитного полимерного слоя с грунтовочным слоем. При работе защитного трещиностойкого покрытия в конструкции под действием нагрузки многолистовой разделительной антиадгезионный слой позволяет равномерно распределить в нем дефор-мации при образовании трещин в бетоне и тегл самым обеспечивает трещино 50 60 65 стойкость защитного покрытия. Перфорации в разделительном слое предназ- начены для точечного приклеивания защитного полимерного слоя к поверхности железобетонной конструкции, равномерного распределения разделительного антиадгеэионного слоя по поверхности грунтовочного слоя и для исключения, сдвига всей плоскости покрытия относительно поверхности конструкции. Выполнение...
