Шаталов

Номер патента: 1703140

Опубликовано: 07.01.1992

Авторы: Гольцов, Миронов, Цатурян, Шаталов

МПК: A62C 37/36, F16K 31/44

Метки: пусковое

...отверстие 8 сообщается с побудительной камерой 16, заполнение которой осуществляется через перепускной трубопровод 17 и дроссель 18.При пожаре подается напряжение на электромагнит 12 привода, якорь 13 толкает шток 11 и подпружиненный ползун 2, наклоняя при этом стержень 5, который теряет положение жесткого упора (выходит из мертвой точки) (фиг,З), затвор 3 под действием давления воды и стержня поднимается, открывая сбросное отверстие, шатун продолжает перемещаться под действием воды, максимально открывая сбросное отверстие. Происходит истечение воды из побудительной камеры и запуск клапана 19, При этом, даже при отключении напряжения устройство не закроется, пока вся вода не вытечет из побудительной камеры. Затем вода истекает из...

Номер патента: 1702323

Опубликовано: 30.12.1991

Авторы: Жданов, Шаймарданов, Шаталов

МПК: G01R 23/16

Метки: анализа, спектрального, цифрового

...цифрового фильтра 1,1, ширина частотной характеристики которого перекрывает весь исследуемый частотный диапазон, и фильтруется на И последовательно соединенных низкодобротных цифровых фильтрах. Частотные характеристики последующих низкодобротных фильтров 1,2 - 1,ч выбирается так, чтобы получить эквивалентную частотную характеристику последовательно соединенных низкодобротных цифровых фильтров, представленную на фиг,2, Здесь самая широкая характеристикаявляется частотной характеристикой первого ниэкодобротного фильтра 1,1, Характеристикаявляется эквивалентной частотной характеристикой последовательно соединенных первого и второго низкодббротных фильтров 1.1; 1.2. Соответственно самая узкая характеристика й является эквивалентной...

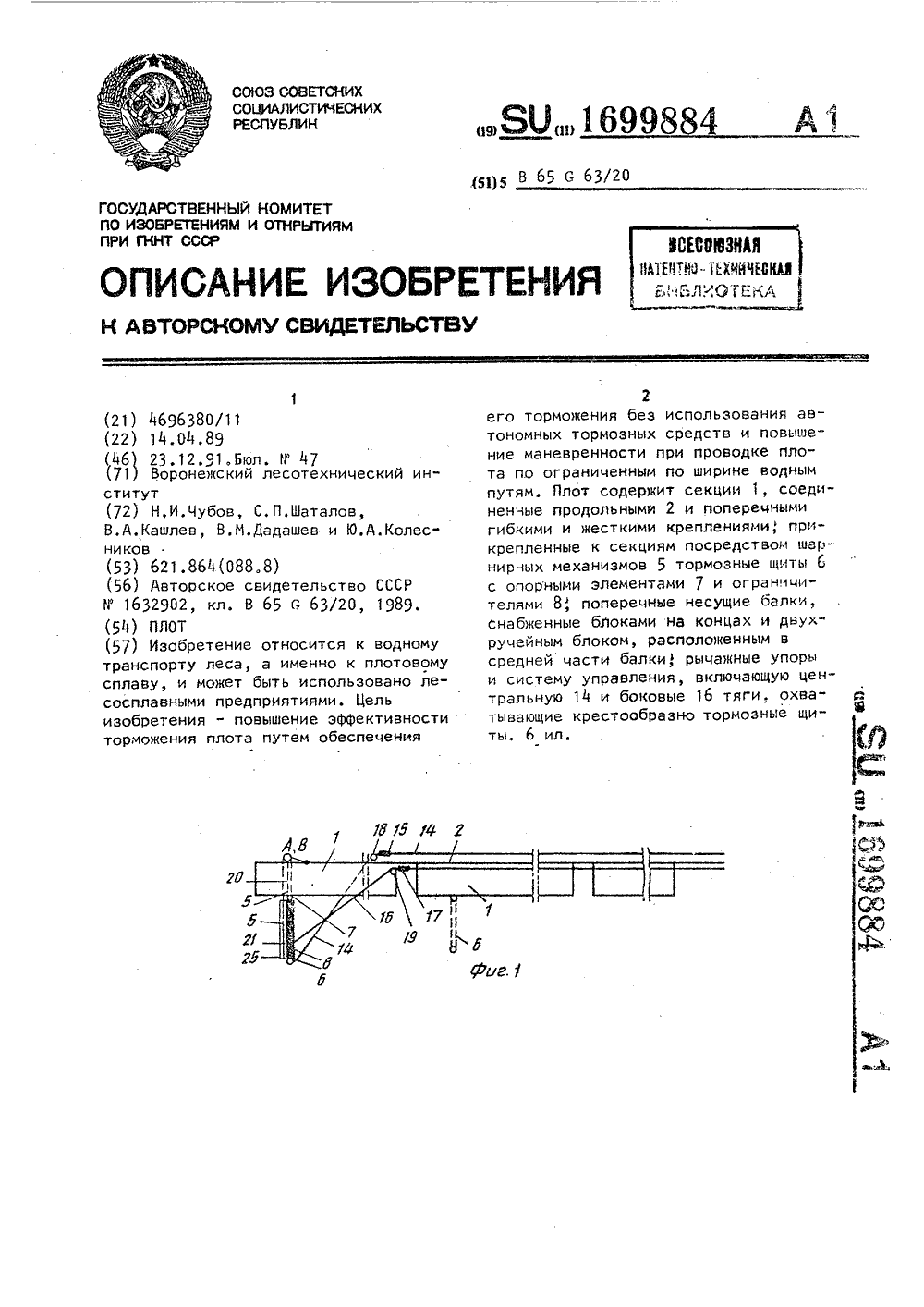

Номер патента: 1699884

Опубликовано: 23.12.1991

Авторы: Дадашев, Кашлев, Колесников, Чубов, Шаталов

МПК: B65G 69/20

Метки: плот

...их натяжения и ослабпения.Поперечная несущая балка 9 с канатными блоками 10 и 11 на концахпредназначена для обеспечения передаци тормозного усилия, воспринимаемо" 35го центральной тросовой тягой 14,вдоль продольного крепления 2 плотаи предотвращения смещения его приэтом, а также создания дополнительного крепления плота.Она может быть любой Формы поперечного сечения и из любого материала например, из древесины (пакетыиз сортиментов или хлыстов или отдельные бревна - брустверы) обеспе 45цивающего требуемую прочность на сжатие и продольный изгиб,Рыцажные упоры 13 несущей балки9 служат для предотвращения ее от прокручивания путем распределения пере-)50даваемой на нее нагрузки от усилияторможения церез канатные блоки 10 и11 на большую...

Номер патента: 1690204

Опубликовано: 07.11.1991

Авторы: Прокофьева, Францессон, Шаталов

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, связи

...КОМбННаТ "ПатентГ. Ужгород, ул,7 ЭГг",рИНЭ, 101 Изобретение ОтноситсЯ к радиОфизике, Вчастности к передаче опорных СВЧ-сигналовС ПОМОЩЬЮ ВОЛОКОННОСПТИЧВСКИХ КЭНЭЛОВ, Иможет использоваться для синхронизациипространственно разнесенных гетеродинсв в 5радиоинтерферометрах,Цель изобретения - повышение стабильности разности фаз СБЧ-сигналов передающего и приемного пунктов., На чертеже приведена структурная схема линии связи.Линия связи содержит генераторОпорных сигнэлОВ, передэтчик 2, разветвитель 3, световоды 4-6, фотоприемники 7-9,фаэометры 10 и 11, фазсвращатель 12 и 15сумматор 13.Волоконно-оптическая линия связи работает следующим образом.СВЧ-сигнал генератора 1 модулируегинтенсивность излучением передатчика 2, 2...

Номер патента: 1687924

Опубликовано: 30.10.1991

Автор: Шаталов

МПК: F15B 11/12, F15B 15/17

Метки: многопозиционный, цилиндр

...9 - 12, при этом поршни 9, 10 и 11 установлены с возможностью перемещения относительно штока 13, э поршень 12 меньшего диаметра жестко связан с последним. Шток 13 выполнен ступенчатым, при этом последовательность возрастания диаметров ступеней 14 - 17 направлена в сторону поршня 12. Ступени 14, 15, 16 и 17 образуют упоры 18, 19 и 20 штока 13. Кроме того, в корпусе 1 выполнены каналы 21-25 для подвода и отвода рабочей среды в корпус 1,Крайние фиксированные положения штока 13 достигаются при взаимодействии одного из поршней 9 и 12 с цилиндром 1, причем поршень 9 должен взаимодействовать дополнительно с упором 18. Расточки 2 - 5 в корпусе 1 выполнены разной длины, размеры каждой из которых определяются следующим образом: 15 20 25 30...

Номер патента: 1687529

Опубликовано: 30.10.1991

Авторы: Ишкаев, Метельков, Мухаметзянов, Тронов, Усманов, Шаталов, Юсупов

МПК: B65D 90/30

Метки: жидкостью, легких, резервуаров, углеводородной, улавливания, фракций

...уменьшение вредных выбросов в атмосферу, улучшение охраны окружающей среды, Для условий подготовки и транспорта девонских нефтей Ромашкинского месторождения подача по рециркуляционному газопроводу 95 - 97 мас.скомпримированных легких фракций в турбулентный поток нефти согласно данной схеме обеспечивает увеличение поставок товарной нефти на 0,4 - 0,6 мась (среднее значение 0,5 О). С уменьшением количества подаваемого на рециркуляцию газа увеличение массы товарной нефти со 5 10 15 20 25 30 35 40 кращается, Так, при уменьшении подачи до 90 мас.газа от первоначального количества, увеличение массы товарной нефти снижается до 0.36 - 0,54 О (среднее значение 0,45;ь). В целях предотвращения образования гидратных пробок и сохранения...

Номер патента: 1681365

Опубликовано: 30.09.1991

Авторы: Мириманян, Фолосян, Шаталов

МПК: H02K 19/36

Метки: генератор, однофазный, синхронный

...при равенстве ез =езр ком пенсация (ослабление) третьей временнойгармоники ЭДС езс возможна в интервалеуглов смещения обмоток- л/2л15 т, е.3 ф 18318ЛДиапазон углов .+ 9 в поле основной по люсности в предпоследнем выражении соответствует диапазону угловв поле-3тройной полюсности, обеспечивающем компенсацию (аслабление) ез . В остальных 25 случаях происходит увеличение суммарнойЭДС тройной частоты и, как следствие, увеличение коэффициента искажения синусоидальности формы кривой выходного напряжения.30 Следуе отметить, что ф может определяться известными расчетными или экспериментальными методами.Угол Р может быть определен из зависимостей фиг, 2, полученных эксперимен тальна для нормально использованныходнофазных синхронных генераторов с...

Номер патента: 1675172

Опубликовано: 07.09.1991

Авторы: Бугаенко, Евтушенко, Федоренко, Шаталов

МПК: B65G 67/24

Метки: вагонеток

...образные рычаги 1 и прижимают вибраторы 4 к бортам вагонетки, При движении ее по специальной кривой пути опрокидывается днище для выгрузки горной массы, 1 з. п. ф-лы, 4 ил. разгрузки удерживается в горизонтальной плоскости (фиг. 2),Колесные пары, двигаясь по специальной разгрузочной кривой 15, отклоняются вместе с днищем вагонетки, открывая проем для разгрузки горной массы и закрывая его после разгрузки,При входе вагонетки 10 в зону действия устройства для очистки, направляющие 11, расположенные на расстоянии В одна от другой(ВЬ). наезжают на опорные элементы (фиг. 2, 3), Тяги 6 перемещаются в опоре скольжения 8(упругие элементы 9 сжимаются) и через шарниры 5 поворачивают Г - оброазные рычаги 1 в шарнирах 2. Вибратоаы 4 прижимаются к...

Номер патента: 1666130

Опубликовано: 30.07.1991

Авторы: Трембицкий, Шаталов

МПК: A63B 23/035

Метки: кистевой, эспандер

...круглого сечения с диаметрально расположенной перемычкой 2 со сквозным отверстием 3. При пользовании эспандером, изменяя места приложения нагрузки (плоскости Н и ПН 1, фиг,1), перемычка 2 с пружинящими свойствами работает соответственно на сжатие или растяжение, прич м нарастя р ниже, чем Таким об можно регули дера. Конструк эваляет регул повысить эфф. асти эспандежение сила уна сжатие,разом, меняровать силу ция кистевировать его ективность м М Ф исав бретенияр кольцевой формыичающийся темия эксплуатационны ла из эспднд ния,от асшире й засче ровани имеет д мычку с енную ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ФормуКистевойкруглого сечечто, с целью рвозмож настености регулипандера, онженную переем,...

Номер патента: 1662613

Опубликовано: 15.07.1991

Авторы: Калинина, Метельков, Тронов, Шаталов

МПК: B01D 19/00

Метки: продукции, сепарации, скважин

...21. Легкие фракции нефти из резервуара 7 по трубопроводу 10 поступают в буферную емкость 11 системы УЛФ, По достижении в резервуаре 7 максимально допустимого давления включается компрессор 12, который откачивает из буферной емкости газ и нагнетает его по трубопроводу 13 в сборный газопровод 4, по которому он совместно с газом, выделившимся в сепараторе 2, поступает на прием компрессорной станции, В процессе отбора легких фракций из буферной емкости 11 и резервуара 7 давление в них падает вслед- ствии несоответствия производительности компрессора обьемным скоростям выхода газовой фазы из нефти в резервуаре, и по , достижении определенного значения срабатывает датчик давления 16, установленный на буферной емкости 11, от которого...

Номер патента: 1662588

Опубликовано: 15.07.1991

Авторы: Ушанов, Шаталов

МПК: A62C 35/00

Метки: пожаротушения

...25, сливное отверстие 26 и управляющую камеру В, отделенную от входного отверстия мембраной 27, Сбросные клапаны устанавливают в секциях таким образом, чтобы их входное отверстие было соединено с побудительной камерой запорно-пускового клапана той же секции, а управляющая камера была соединена с побудительной линией соседней секции. В предлагаемой системе входы сбросных клапанов соединены с побудительными камерами запорно-пусковых клапанов трубопроводами 28, а управляющие камеры В соединены с побудительными линиями соседних секций трубоп роводами 29.В дежурном положении запорно-пусковые и сбросные клапаны закрыты силой давления жидкости со стороны побудительной и управляющей камер. При возникновении пожара, например, на участке 30...

Номер патента: 1657925

Опубликовано: 23.06.1991

Авторы: Кречет, Шаталов

МПК: F28D 15/02

Метки: корпус, многослойного, сеточного, тепловой, трубы, установки, фитиля

...зоне нагрева тепловой трубы и пережога,а это и повышает надежность тепловой трубы.Экспериментально установлено, чтоплотный обжим фитиля 2 дорном 3 обеспечивается при условии расчета сечения по 5 10 15 20 25 30 35 40 45 50 55 следней ступени хвостового участка 4 по формулеБ=Б, -дк;В этом случае последняя ступень полностью "выбирает" технологический зазор, заложенный предварительно при изготовлении фитиля на основной части дорна 3. При отклонении величины Я в большую сторону по сравнению с расчетной (например, при большем отклонении возможно механическое разрушение, а при меньшем - разрушения не происходят, но тем не менее величина Я выше расчетной по формуле) изменяются заданные капиллярные свойства фитиля 2 в сторону уменьшения, Это...

Номер патента: 1657268

Опубликовано: 23.06.1991

Авторы: Авилов, Салищев, Шаталов, Шипов

МПК: B21J 13/02

Метки: горячей, объемной, штамп, штамповки

...образом,,Сначала в инструменте 4 производится осадка (или формовка) заготовки нагретой до требуемой температуры штамповки, затем в инструменте 5 осуществляется предварительная и, окончательная штамповка, после чего поковка подается в инструментдля обрезки и прошивки и укладывается на нижнюю матрицу 10, где на противоположных сторонах поковки производится вырубка двух участков облоя (не показано) ходом обрезной матрицы 7, а также, при необходимости, одновременно осуществляется прошивка части отверстий в поковке пуансонами б (в этом случае в расточке 21 дополнительно размещают устройство 205 10 15 20 25 30 35 40 45 50 55 прижима поковок, которое через промежуточную плиту 18 и толкатели 17 воздействует на прижимную вставку...

Номер патента: 1655899

Опубликовано: 15.06.1991

Авторы: Атаманюк, Бабенко, Быков, Мазурин, Макаревич, Салехов, Филатов, Чуприна, Шаталов, Шепелев, Юшкин

МПК: C01B 7/07

Метки: водорода, хлористого

...используют сополимер тетрафторэтилена с винилиденфторидом и процесс ведут при температуре (-30)+50)С и линейной скорости фильтрации 1 -10 см/с,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СПОСОБ ОЧИСТКИ ХЛОРИСДОРОДА тение относится к тонкои очистого водорода, который может ьзован в химической и электроншленности.изобретения является повышеи очистки.б осуществляют следующим о П р и м е р. Газообразный хлористый водород, содержащий примеси органических соединений в количестве 0,08; (в пересчете на углерод), подают на охлажденный фильтр, заполненный волокнистым сополимером тетрафторэтилена с винилиденфторидом с диаметром волокна 1 мкм, Процесс проводят в установке низкотемпературной...

Номер патента: 1652536

Опубликовано: 30.05.1991

Авторы: Малышев, Поваляев, Пулеев, Сердюк, Шабанов, Шаталов

МПК: E21C 3/34

Метки: буровой, перфоратором, соединения, штанги

...штанги5 или 6, каналы 7 для подачи промывочнойжидкости. Причем сопрягаемые поверхности втулки 3 и хвоСтовика буровой штанги 25выполнены конгруэнтными,Устройство для соединения буровойштанги с перфоратором работает следующим образом. Корпус, фиксатор и втулкасвинчиваются при помощи резьбовых соединений. На корпус 1 устанавливается муфта боковой промывки (не показана),посредством которой через каналы 7 подается жидкость для промывки шпура при бурении. Через втулки 3 и 4, в зависимости от 35;формы сечения буровой штанги устанавливается буровая штанга 5 или 6 с коронкой.Устройство в собранном виде устанавливается в перфоратор и производится бурениешпура. 40Устройство изготовлено и испытано сразличными параметрами, Проведенные испытания...

Номер патента: 1648531

Опубликовано: 15.05.1991

Авторы: Метельков, Тронов, Шаталов

МПК: B01D 17/00, B01D 19/00

Метки: продукции, сепарации, скважин

...окончательное отделение газа от нефти, сброс воды по трубопроводу 17 и отвод нефти по трубопроводу 18, Легкие фракции нефти из резервуара 9 по трубопроводу 10 поступают в буферную емкость 11 системы УЛФ. При достижении в резервуаре 9 максимально допустимого давления Рр=1000 Па включается компрессор 12, который отсасывает из буферной емкости газ и нагнетает его по трубопроводу 13 в газопровод 2, по которому он совместно с газом, выделившимся в сепараторе 1, поступает на прием компрессорной станции 4. В процессе отбора легких фракций из буферной емкости 11 и резервуара 9 давление в них падает и при достижении значения 800 Па срабатывает установленный на буферной емкости 11 дополнительный датчик 16 давления, от которого поступает...

Номер патента: 1646909

Опубликовано: 07.05.1991

Авторы: Бугаенко, Шаталов

МПК: B60D 1/02

Метки: средства, транспортного, тягово-сцепное

...4 иупоров 5, установленных на шкворне б, фик Осатора 7 и сцепного элемента 8, Поворотнаяручка 3 с помощью выступов 4 шарнирносоединена со шкворнем б, .Устройство работает следующим образом, 25В тягово-сцепное устройство вводятсцепной элемент 8, Поворотную ручку 3 сошкворнем б устанавливают в вертикальноеположение - положение поворотной ручки 3 и упоров 5. Заводят шкворень 6 в отвер- ЗОстия 9 буфера 1. При этом шквореньудерживает сцепной элемент 8. а упоры 5 иповоротная ручка 3 занимают положение И,Поворотную ручку 3 поворачивают на 90(положение В поворотной ручки 3 и упоров 355). огибают фиксатор 7 в сторону, фиксируяповоротную ручку в горизонтальном положении. Тягово-сцепное устройство готово к работе. При перевороте вагонетки на 36 ОО...

Номер патента: 1645958

Опубликовано: 30.04.1991

Авторы: Анцыгин, Дойных, Дьяченко, Зосимова, Тарасенко, Шаталов

МПК: G06F 11/00

Метки: узлов, цифровых

...слово дпя ситуации 2 О а) имеет вид ООО"01"00..00; для ситуации б) - ОО,О"10"ООО. Таким образом схема коррекции ошибок, появляющихся в результате одиночных константных неисправностей, в данном 25 случае исправляет ошибку, являющую ся результатои одиночной неисправности типа "перемычка"В результате коррекции инвертируется тот разряд информационного слова, записанного 3 О в регистр 2, номер которого на единицу меньше номера нуля в результа те сравнения2,4Обратнюй код информационного слова проходит с одиночной ошибкой (на ныходе триггера 21 устанавливается уровень "1", разрешающей коррекцию, в регистр 2 записано информационное спово с одиночной ошибкой), прямой код с циклическим сдвигом - 40 также с одиночной ошибкой, Этот слу" чай...

Номер патента: 1642263

Опубликовано: 15.04.1991

Авторы: Прокофьева, Францессон, Шаталов

МПК: G01J 5/00, G01K 11/00

Метки: волоконно-оптический, датчик, фазовый

...50 55 ЛР =Л 2(02 01) + Л 1(02 03) 1/необходима для обработки сигналов в регистраторах 10 и 11. Изменения ЛР и ЛТ давления Р и температуры Т вызывают изменение Л 1 разности фаз на выходах каналов 4 и 5, а также изменение Л 2 разности фаз на выходах каналов 7 и 5. В соответствии с общепринятыми определениями параметров фазовой чувствительности световода к изменениям давления и температуры Л 1 и Л 2 связаны с ЛР и ЛТ соотношениями(Оз - Ог) КЛТ+ (Рз - Р 2) КЛР = Й, (2) где 01,02,0 з - температурные фазовые чувствительности каналов 4,5,7;Р 1,Р 2,Рз - фазовые чувствительности этих каналов к изменению давления;2 лК = -- и- постоянный коэффициент; А - длина волны когерентного оптического излучения источника 1;- длина световодов каналов 4,5 и 7,...

Номер патента: 1639670

Опубликовано: 07.04.1991

Авторы: Миронов, Шаталов

МПК: A62C 37/50

Метки: автоматической, клапанный, механизм, противопожарной, установки

...16 с уплотнением 17 прижимается к седлу, герметизируя его, При этом шайба 16 размещается в проточке 8 диска 5 с возможностью осевого перемещения вверх, в углубление 14 и вниз на величину вдавливания седла 7 в уплотнение 17. Крышка и пор 1639670шень образуют побудительную камеру 21, которая разделена мембраной на подпоршневую и надмембранную полость 22, соединенную с приводами, Клапан подключен к водопроводу (фиг,2) через задвижку 23, а его побудительная камера - через вентиль .24 запитки, На крышке смонтированы электромагнитный вентиль 25 и дублирующий привод 26, При подготовке к работе клапана открывается вентиль 24 (для герметизации седла 7 и выходного патрубка 3), клапан заполняется водой, после чего открывается задвижка 23.При...

Номер патента: 1638439

Опубликовано: 30.03.1991

Автор: Шаталов

МПК: F17C 5/00

Метки: баллонов, подстыковки

...ой труд при ориентира ысить безопасность труд лив вни у. По вора- имое нии ра- ваетения ыковки боллонов, центриковый к/- щенный на конгоризонтальной тем, что, с целью при подстыковке для подс ахват и зк кой, разм средство ющееся опасности Изобретение относится к баллонам для хранения газов в сжатом состоянии, в частности к устройствам для ориентации баллонов в обойме при подключении их к трубопроводам рампы,Цель изобретения - повышение безопасности при подстыковке баллонов к рампе.На чертеже схематично изображено предлагаемое устройство,Устройство содержит хомут 1, между концами 2 которого на оси 3 размещен эксцентриковый кулачок 4 с жестко прикрепленной Г-образной рукояткой 5. Кулачок выполнен в виде диска, ось.вращения которого...

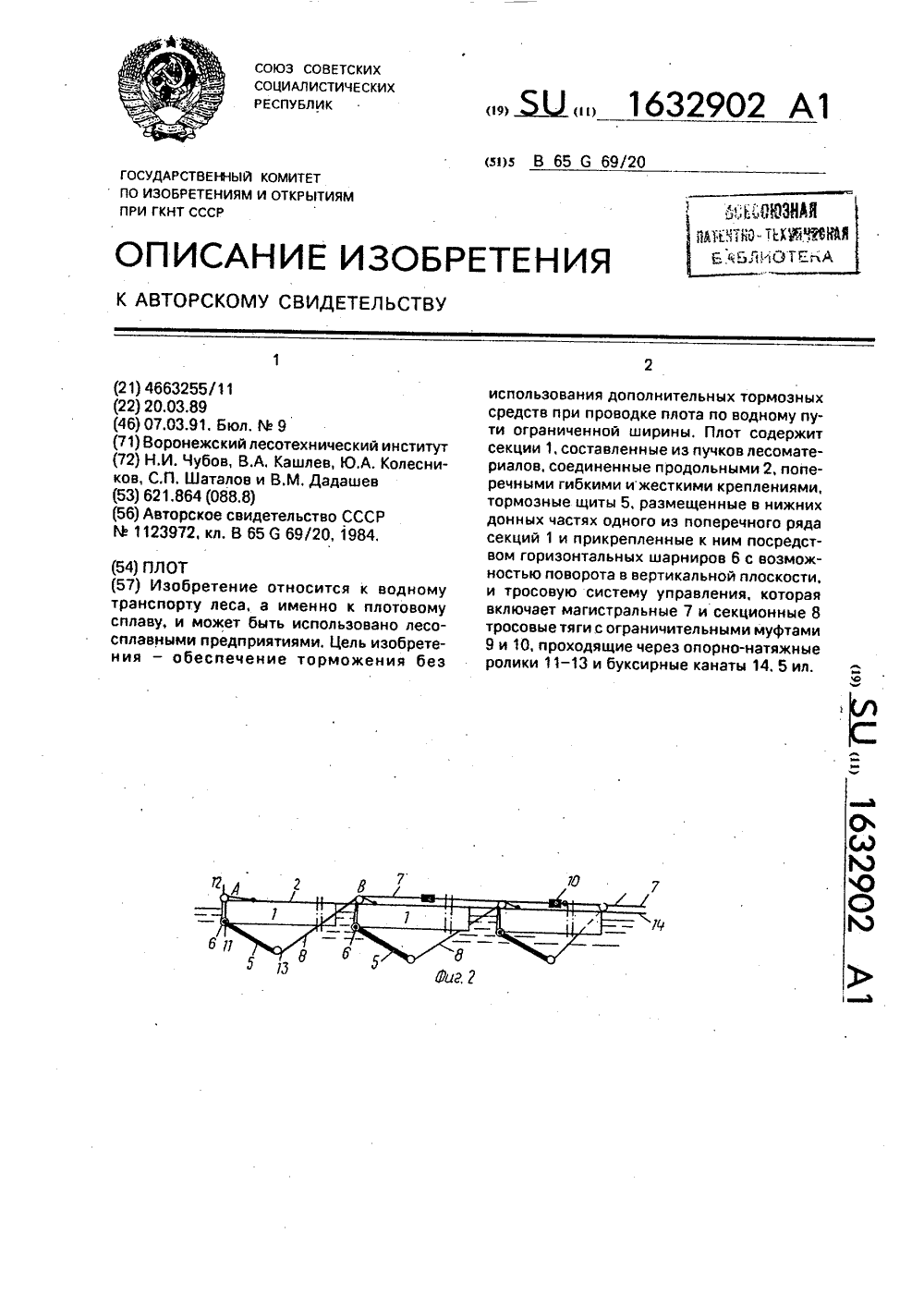

Номер патента: 1632902

Опубликовано: 07.03.1991

Авторы: Дадашев, Кашлев, Колесников, Чубов, Шаталов

МПК: B65G 69/20

Метки: плот

...поворота тормозных щитов 5 в вертикальной плоскости под действием гравитационных сил (массы тормозного щита 5, роликов 13 и участков тросовых тяг 8 между роликами 11 и 13) и гидродинамического давления воды или создаваемого усилия натяжения в тросовых тягах 8 (при переходе в транспортное положение).В качестве шарнира 6 могут быть известные сопряжения из охватываемой и охватывающей детали, а для плотов - , в виде стержня, составленного из бревен или хлыстов.Тросовые тяги 7 и 8 служат для поворота вокруг шарниров 6 тормозных щитов 5 и передачи гидродинамического давления на них продольному 2 креплению(лежням) плота (точки А и В). Схема запасовки тросовых тяг 7 и 8 и охвата ими тормозных щитов 5 должна обеспечивать продольное направление...

Номер патента: 1627920

Опубликовано: 15.02.1991

Авторы: Ломовской, Шаталов

МПК: G01N 11/16

Метки: реологических, характеристик

...преобразователей напряжениекод ца время 6 (диаграмма и), приэтом через логический элемент И 25проходит часть импульсов с ВС"цепи отмомента Фдо следующего зондирующего импульса, Преобразователи напряжение-код вырабатывают импульсы, задержанные относительно входных навремя, пропорциональное управляющему напряжению Оо. Это напряжение Оподается на первый преобразователь 28напряжение-код с источника 34 опорногонапряжения и величина О выбираетсяов зависимости от начальных условий. Приэтом вырабатывается импульс, задержанлцыи относительно входного на время(диаграмма з) . Второй преобразователь29 напряжение-код управляется напряжением, поступаощим с выхода двухвходового интегратора 26,Начальными условиями являются условия, при которых...

Номер патента: 1624172

Опубликовано: 30.01.1991

Авторы: Беляев, Пулеев, Сердюк, Шабанов, Шаталов

МПК: E21D 11/10

Метки: бетоном, выработки, горной, крепления, монолитным, опалубка

...перестановщика 23 за балку 18 замкового сег1624 172 5мента 3 и накладывании вьсрезов 16замкового сегмента 3 устанавливаемой секции на выступы 17 типа "ласточкин хвост", замкового сегмента 3ранее установленной секции, а окончательная центровка - в совмещенииотверстий 21 главных сегментов 2 смежных секций посредством оправки и стягивание их скобами 22.Опалубка работает следующим обра 10зом.К подъемному приспособлению персстановщика 23 посредством балки 18крепится замковый сегмент 3 с высту 15пами 17, направленными Б стороу;вижения возводимой бетонной крепи. Кзамковому сегменту 3 с обеих сторонпосредством резьбовых соединей крепятся главные сегменты 2, устанавливаемые при помощи эксцентриков 20 пазаданный радиус кривизны Выработки(в...

Номер патента: 1613671

Опубликовано: 15.12.1990

Авторы: Гамза, Грачев, Егоров, Комаров, Ляпунов, Макушев, Макушева, Маслова, Шаталов

МПК: F02M 55/00

Метки: дизеля, топливная

...17 обратного клапана 14, который совместно с штуцером 18 образует ресивер 15. Пружина 19 поижимае; запорцый элемент 20 обратного клапана 14 к седлу 21.Устройство работает следующим образом.Топливо из бака ., расположенного выше линии форсунок, направляется в фильтр 2 грубой очистки л при помощи ,подкачивающего насоса 3 подается в фильтр 5 тоцкой очистки. Из фильтра 5 ограниченная часть топлива с воздухом через дроссель 6 удаляется в бак, а ос-:овная его цасть подводится гд головку насоса 8 в которой перепускным клапаном 9 поддерживается требуемое избыточное давление. Часть топлива через перепускной клапан 9 сливается в перепускгую линию 10 в начале которой установлен эжектор 13. Перепускная линия 10 может соединяться с входом...

Номер патента: 1612011

Опубликовано: 07.12.1990

Авторы: Балакирев, Венгерская, Лаврущенко, Миронов, Пиликин, Савельева, Шаталов

МПК: D06B 21/00

Метки: красильно-сушильная, линия, тканей

...предназначенную для оКраски заправляют в заправочное устройство с ткацеводчиками 2 в расправлеццом виде. Затем гкаць с помощью тянульнфх валов 1 через первое приспособление 6 дя собирания ткани в жгут поступает в и опиточную ванну 3, заполненную горяч й водой, после чего через второе приспособление 7 для собирания ткани в жгут она поступает в красильное устрс 1 йство, проходит по выемке через отжим. цую пару валов 9. При этом осуще 1 вляется крашение ткани путем подачи на нее к 1)асильцого агента через патрубок 10, Краситель по верхнему валу отжимной пари стекает ца ткань, сооранную в жгут, пропитывает ее, при прохождении между вйлами пары ткань частично отжцмается,12011благодаря чему краситель вдавливаетсявнутрь жгута и ткань...

Номер патента: 1609779

Опубликовано: 30.11.1990

Авторы: Алексеев, Васягин, Верещагин, Терехова, Шаталов

МПК: C04B 35/20

Метки: производства, шихта, электрокерамики

...сите 0056 до 17., После помола суспенэию обеэвоживают до влажности 20-257., а 1 затем гранулируют одними из известных способов. Полученные гранулы обжигают в шамотных капселях при 1180 о1200 С в течение 8-9 ч с выдержкой при конечной температуре 1,5=2 ч в зависимости от состава. Обожжен- .ные гранулы измельчают вначале на бегунах, а .затем тонким помоломв вибромельнице со стальными шарами На первой и второй стадиях измельчения получаемые порошки подвергают магнитной сепарации, Формируют керамические изделия методом горячего .литья под давлением из термопластичного крикера при содержании термо.пластичной связки 10,5-157 в зависимости от геометрических размеров и сложности отливаемых изделий. Обжиг полуфабриката проводят в два этапа,...

Номер патента: 1606891

Опубликовано: 15.11.1990

Авторы: Грибова, Гусаров, Шаталов

МПК: G01M 1/38

Метки: балансирующее

...использовано для балансировки роторов на ходу добавлением балансирующего вещества.11 ель изобретения - расширение тех 5 нологических возможностей путем увеличения быстродействия устройства.На чертеже изображена схема устройства,Устройство содержит корпус 1 с соплом 2 из пьезоэлектрического материала, заполненный балансирующим веществом 3. Штуцер 4, выполненный в виде перфорированной втулки из пьезоэлект рического материала, соединяет пита- тель 5 с корпусом. Узел 6 импульсного воздействия выполнен в виде стенок корпуса также из пьезоэлектрического материала, изменяющего свои размеры при импульсном воздействии. Датчиквибрации опор ротора 8 соединен с блоком 9 управления, подключенным к узлу импульсного воздействия, соплу и штуцеру,...

Номер патента: 1599549

Опубликовано: 15.10.1990

Авторы: Малышев, Поваляев, Пулеев, Сердюк, Шабанов, Шаталов

МПК: E21D 3/00

Метки: восстающей, выработки, горной, комплекс, проходки

...2, опираясь на почву выработки и внедряясь в нее под собственным весом комбайна, удерживают его от сползания. При включении хода базовой машины (вперед, назад, влево, вправо) масло вновь подается в рабочую полость 15, которая имеет объем в несколько раз меньше объема гидроцилиндров 19 ходовой части базовой машины, поэтому клинья 2 освобождаются раньше начала движения машины, что исключает их разрушение. Формула изобретения Комплекс для проходки восстающей горной выработки, включающий базовую машину с гидрораспределителем ходовой части, раму с тормозными клиньями и приспособление для их поворота, отличающийся тем что, с целью повышения надежности работы комплекса при одновременном увеличении его маневренности, приспособление для...

Номер патента: 1599112

Опубликовано: 15.10.1990

Авторы: Веденин, Жигач, Жинжиков, Иванов, Каблука, Кокорев, Никольский, Селиверстов, Сизов, Цыплаков, Шаталов, Шкраб

МПК: B05B 7/04

Метки: жидкостей, распыления, форсунка

...следующим образом.От источника подачи сжатого воздуха последний поступает через коллектор 4 в полость серповидного сопла 5 и истекает со5 10 15 20 25 30 35 40 45 50 55 Выдвижение насадка 2 за срезом торца 10 цилиндрического стержня 3 на расстоянии до 50 6 практически не сказывается на факеле. Но, начиная с расстояния 50 6 до 100 6 выдвижение насадка 2 приводит к тому, что факел распыла уменьшается в диаметре и сохраняет форму на значительном расстоянии.При этом, из-за длительного воздействия акустического поля на струю диспергация жидкости возрастает,Наличие цилиндрической втулки 11 позволяет при этом же расходе воздуха изменять степень нерасчетности струи на срезе серповидного сопла 5, т.е, за счет дополнительного эжекционного эффекта,...
