H04B 10/12 — H04B 10/12

Номер патента: 997260

Опубликовано: 15.02.1983

Авторы: Бобров, Давидовский, Тафеев

МПК: H04B 10/12

Метки: общему, оптическому, связи, тракту

...вентиль 10 открывается, в результате че.-го общий тракт подключается к оптическому выходу оптического передатчика 2, В то же нремя управляющие импульсы закрывают электрооптический вентиль 11, в результате чего оптический приемник отключен от общего опти-, ческого тракта. По окончании действия импульса передачи на блок 3 управления формирователь 7 через заранее определенное время возвращается н исходное состояние, н результате чего изменяется состояние выхода элемента ИЛИ 8, электрический вентиль 10 закрывается, 4 О электрический вентиль 11 открывается и вход оптического приемника 5 подключается к общему тракту и открывается воэможность для приема импульсов от оптического передатчика 2 корреспондента. Импульс приема обрабатывается...

Номер патента: 1390809

Опубликовано: 23.04.1988

Автор: Бухинник

МПК: H04B 10/12

Метки: дополнительного, основного, передачи, приема, сигналов

...единичных или сдвоенных нулевых посылок в принятом сигнале,Сдвоенная посылка линейного сигнала,сформированного передающей частью, в,зависимости от ее положения относительно двухбитных кодовых блоков со"ответствует единичной посылке основного либо закодированного дополнительного сигналов. Запись сигнала с выхода элемента 22 в 1-триггер 2 1 по од 15ному из Фронтов синхросигнала частоты Епозволяет выделить переданныйосновной сигнал, а запись того же сигнала в регистр 18 сдвига по другомуфронту этого синхросигнала - дополни- Отельный сигнал, фазы синхросигналов,действующих на тактовых входах1)-триггера 21 и регистра 18, выбираются коммутатором 24,Основной сигнал с выхода 11-триггера 21 поступает в выходной формирователь основного сигнала,...

Номер патента: 1394441

Опубликовано: 07.05.1988

Авторы: Каменев, Ряхин, Шостацкий

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, связи

...передатчиков 3 и 4, с выходов которых ЭО через тройниковый соединитель 1 оптический сигнап подается на один из входов блока 6, Сигнал с оптического передатчика 4 через тройниковый соединитель 2 подается на другой вход блока 6, на этот же вход поступает сигнал, приходящий из оптического тракта, врезультате на этот вход подается сумма двух сигналов. В блоке 6 происходят подавление передаваемого сиг нала и усиление принятого сигнала в усилителе 7. Ввиду того, что оптические передатчики 3 и 4 и тройниковые соединители 1 И 2 имеют разброс по,техническим характеристикам полноговычитания передаваемого сигнала неудается. Для окончательного формиро"вания принимаемого сигнала служитблок 8, в котором формируются импульсы по уровням из...

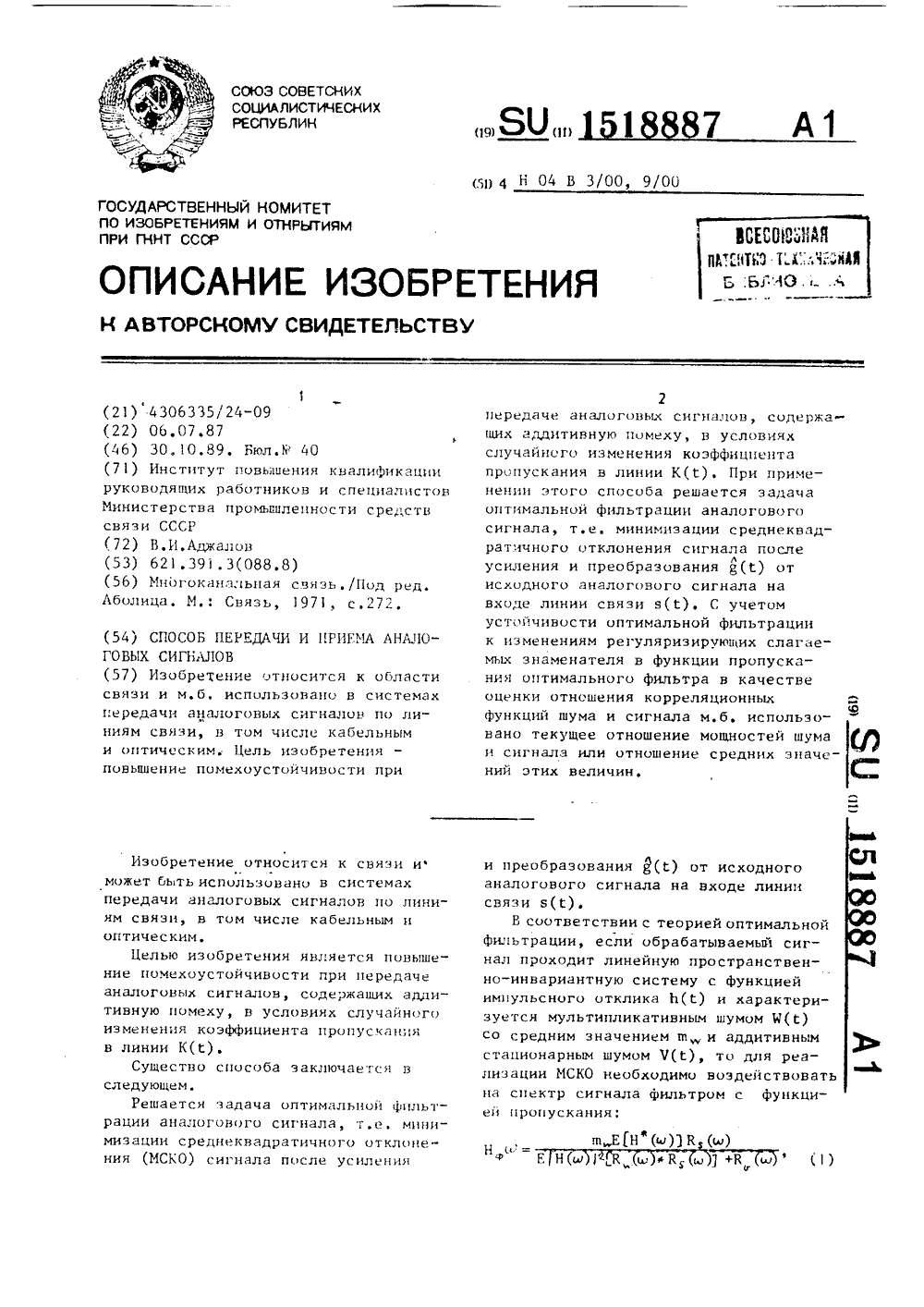

Номер патента: 1518887

Опубликовано: 30.10.1989

Автор: Аджалов

МПК: H04B 10/12, H04B 3/00

Метки: аналоговых, передачи, приема, сигналов

...фильтрдцги дцлоговых сигналов без применения Фурье-преобразования сигнала, путем непосредственного преобразовани электрического сигнала 8(С) 25 получецццгц после предварительного усилен(я, Дл этого упомянутый элект 20 ей, н 1(ризведении с мультипликативцой помехой (кц дффипиент пропускдния сигналя 1 с(С), плюс яддитивцую помеху, которую для упрощения анализа считаем добддж; ннс)11 на выходе системы.1 редс(двл этот сигнал как спектр некоторого сигнала С) в соответствии с (е)реыцй о свертке, сигнал БИ) 1(Релсд-влЯетс пРцшеДшим некотору;(и. д )ун) 1(р)странствеццц-ицвдрияпгную ,стс.му с мультипликативцои псдмех 11) ц передаточц)й Фуцкциец (д.(Ч )1)р 1 ем сруцкцпи цбцзц(чепцы(д :1 гпявцьп 11 ц строчными буквами, связд 50 нв пре ) ря)...

Номер патента: 1569786

Опубликовано: 07.06.1990

Авторы: Вылегжанин, Ершов, Лапшин, Малышев, Михеев

МПК: G02B 27/18, H04B 10/12

Метки: двумерного, изображения, передачи

...Таким образом, при переда 1че строки осуществляется кодирование г еометрич еской координаты -йточки строки набором параметрови 8, а интенсивность монохроматического излучения на выходе волокна пропорциональна яркости кодируемой точки,Для восстановления закодированного с помощью световода 9 изображения сцены используется дисперсионнаясистема, содержащая коллимационныйобъектив 5, дифракционную решетку 3и объектив 6. Выходной торец 8 нере-.гулярного световода 9 расположенв фокальной плоскости объектива 5.Конусы монохроматического излучениянаправляются объективом 5 на дифракционную решетку 3.При соблюдении условия, что длядифракционных решеток 2 и 3 углымежду нормалью решетки и оптическимиосями соответствующих объективов 1 и 5 одинаковы,...

Номер патента: 736841

Опубликовано: 15.07.1991

Авторы: Гисин, Дубинин, Желтов

МПК: H04B 10/12

Метки: волоконной, информации, линии, оптической, передачи, связи

...линия связи также допускаетдается от преобразователя, соединен-большие потери оптической мощности.ного с источникомсигнала.Цель изобретения - уменьшение энерТакое устройство допускает боль- гетйческих потерь в линии связи прии мощности излучения,. .передаче информации,пом данного технического . С этой целью на пути распростравляется устройство для пере- кения лучистой энергии между управшие потер Прототи решения я" РедаТехр ед" Л. Олийнйквав 4 а вввйюеЪЪ Мйвавааавввавы авва ававваав авааааав р А. Об р 1ЮЮ Л. Письман Заказ 3051ВНИИПИ Гв Подписное рьггиям при ГКНТ ССд. 4 И4 в-.вавваав в -Тираж 391омитета по изобретенйям и осввкава,"Ж, Рау 1 иская наб сударственного 113035,аъ авааваававвввавввваава ельский комбинат 1 Патент",...

Номер патента: 1688430

Опубликовано: 30.10.1991

Авторы: Барабаш, Герасименко, Голубков, Каринский, Лурье, Попков

МПК: H04B 10/12, H04L 7/04

Метки: волоконно-оптических, дискретной, информации, передачи, связи, синхронной, системах

...М, приняв компромиссное решениз, так как, с одной стороны, увеличение М ведет к улучшению качества операции скремблирования, к улучшению равенства вероятностей появления нулей и единиц в скремблированном электрическом сигнале 22 а, а с другой стороны ведет к увеличению времени вхождения в синхронизм в приемнике 3, к усложнению генераторов циклических ПСП импульсов, Благодаря тому, что И+ 1 - четное число и каждая й + 1 двоичная посылка скремблирован ного электрического сигнала 22, за исключением упомянутой выше К М (й + 1) двоичной посылки, является контрольным разрядом по четности предшествующих М двоичных посылок, в последовательности, состоящей иэ М + 1 двоичных посылок скремблированного электрического сигнала 22, где М + 1 двоичная...

Номер патента: 1690204

Опубликовано: 07.11.1991

Авторы: Прокофьева, Францессон, Шаталов

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, связи

...КОМбННаТ "ПатентГ. Ужгород, ул,7 ЭГг",рИНЭ, 101 Изобретение ОтноситсЯ к радиОфизике, Вчастности к передаче опорных СВЧ-сигналовС ПОМОЩЬЮ ВОЛОКОННОСПТИЧВСКИХ КЭНЭЛОВ, Иможет использоваться для синхронизациипространственно разнесенных гетеродинсв в 5радиоинтерферометрах,Цель изобретения - повышение стабильности разности фаз СБЧ-сигналов передающего и приемного пунктов., На чертеже приведена структурная схема линии связи.Линия связи содержит генераторОпорных сигнэлОВ, передэтчик 2, разветвитель 3, световоды 4-6, фотоприемники 7-9,фаэометры 10 и 11, фазсвращатель 12 и 15сумматор 13.Волоконно-оптическая линия связи работает следующим образом.СВЧ-сигнал генератора 1 модулируегинтенсивность излучением передатчика 2, 2...

Номер патента: 1697269

Опубликовано: 07.12.1991

Авторы: Лефаров, Охрименко

МПК: H04B 10/12

Метки: волокну, двусторонней, информации, одному, оптическому, передачи

...информациимежду абонентами.Цель изобретения - увеличение дальности связи.На чертеже представлена структурнаясхема системы.Система содержит первый и второйприемопередатчики 1 и 2 и оптическое волркно 3, Каждый приемопередатчик содерхит излучатель 4, фотодетектор 5, блок 6накачки, усилитель 7, блок 8 переключенияи ключ 9.Система работает следующим образом. 15В передающем режиме сигнал управления выделяется из входного сигнала приемопередатчика блоком 8 переключения,который обеспечивает включение блока 6накацки и отключение ключа 9. При этом Облок 6 накачки модулирует источник излучеяия 4 сигналом с входа приемопередатчикаи стабилизирует мощность излучения по цепи отрицательной обратной связи с второго оптического выхода излучателя 4...

Номер патента: 1707773

Опубликовано: 23.01.1992

Авторы: Гуляев, Орлов, Таманин, Шилов

МПК: H04B 10/12

Метки: информации, линиям, оптическим, передачи, связи

...послают 1;средавас:ые си. волы,фи". 2, О. В .-з;"ьта 1 е выполнения логи;еской ороз и ИСКЛОЧАЮЦЕЕ ,ЛИ на е;о вы;оде ф."м, руктся данные, которы. после ливы;.- "га. н, я грелставгз. ы на биимПо с,:л,у оиклов.-.й синхронизации,"рг- и р.э.цег., ся на и ес м с ыходе счетчика 10 игал льсов (фиг. 2, г) происка;ит прием в реги".тр 1 сдвига очередного сообщена установка в единичное состояние од ого из триггеров 4-о, определяющих тип пере" гв;мо. огобщсния, и синхронизация ргб" ты гене, :эра.", импульсов,Фоо юрователь 12 им г 1 ульсов еырабатывает управляющий сигнал по СИ (фиг, 2, д 1 только при наличии разоешающего сигнала с ",ер ого выхода счетчиха 10 импульсов (после приема и-гс символа,. Синхронная работа генератора 3 илгпульсов...

Номер патента: 1734223

Опубликовано: 15.05.1992

Авторы: Братчиков, Земцов, Плотницкий

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, передачи, свч-сигнала

...неоднородности б и дополнительного фотодетектора 7, выход которого является соответствующим входом сумматора 2, вход и выход оптического направленного ответвителя 4 является, соответственно, входом и выходом ВОВС 3, выход лазера 1 соединен с входом первой ВОВС 3, выход сумматора 2 является выходом устройства, второй выход -й ВОВС соединен с выходом 9-1 ВОВС,Устройство работает следующим образом.СВЧ-колебание, подаваемое на модулирующий вход лазера 1, модулирует по интенсивности его излучение, Модулированный оптический сигнал поступает в первую ВОВС 3, в которой через оптический направленный ответвитель 4, отрезок волокна 5, оптическую неоднородность б он поступает на фотодетектор 7. Ч асть оптического сигнала отражается от оптической...

Номер патента: 1741279

Опубликовано: 15.06.1992

Авторы: Роздобудько, Смышляева, Юхимец

МПК: H04B 10/12

Метки: волоконно-оптическая, связи

...5 всей электрической цепью АОМ, возникаетгенерация на частоте, задаваемой узкополосным фильтром, Частота генерации б удовлетворяет условию 2 л г -+ р = 2 л й (2)чо 10 где- протяженность звукопровода АОМ:т"- сдвиг фазы в электронной цепи усилителя 15 и пьезопреобразователей: М в .номер генерируемой моды.Для определенной моды с высоким номером И 1 с учетом того, что р2 л, из (2) получим для длины волны звука, гене рируемого в кристалле К 4 = - -г - =сьпм Ч(,25 т,е, независимость. пространственного периода звуковой волны, а следовательно, и угла дифракции от температуры, Фактически это означает, что из-за температурной зависимости Чо в устройстве будет изменяться частота генерации, но не длина звуковой волны, Для того, чтобы обеспечить...

Номер патента: 1748266

Опубликовано: 15.07.1992

Авторы: Братчиков, Земцов, Плотницкий

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, передачи, свч-сигнала

...волокна 4, выход которого через оптическую неоднородность 5 соединен с входом фотодетектора 6 связи.Устройство работает следующим образом.СВЧ-колебание, подаваемое на 2-й вход сумматора 1; поступает на модулирующий вход лазера 2 и модулирует по интенсивности его излучения. Модулированный оптический сигнал через оптический направленный ответвитель 3, оптическое волокно 4, оптическую неоднородность 5 поступает на фотодетектор 6 связи, который детектирует СВЧ-огибающую оптического сигнала и его выход является выходом устройства. Часть оптического сигнала отражается по оптической неоднородности 5 и через оптическое волокно 4, ответвляющий выход .оптического направленного ответвителя 3 и оптический усилитель 7 поступает на дополнительный...

Номер патента: 1758884

Опубликовано: 30.08.1992

Авторы: Медведев, Родионов

МПК: H04B 10/12

Метки: волоконно-оптическая, вычислительная, локальная, сеть

...Например, сетевая станция 2 при наличии готового кадра немедленно передает его в направлении БК 5, Обнаружив наличие сигнала, БК 5 проключает на свой выход ту из. входящих линий, сигнал по которой поступил раньше других, и удерживает проключение до тех пор, пока не прекратится передача информации по данной входящей волоконно-оптической линии. Остальные сигналы, поступающие в этот интервал времени на входы БК 5, блокируются. Таким образом, в моноканал через ОР 1 в направлении всех СС бесконфликтным образом будет передан единственный кадр, передача которого началась раньше других, а другие кадры будут заблокированы в БК 5. Если в процессе передачи кадра станция-отправидачи кадров сетевыми станциями ЛВОВС не синхронизированы, то доступ...

Номер патента: 1762414

Опубликовано: 15.09.1992

Автор: Шаталов

МПК: H04B 10/12

Метки: волоконно-оптическая, линия, связи

...разветвитель 8 и световолокно 4 - на вход фотоприемника 10, и через световолокно 3, разветвитель 6, световолокно - на вход фотоприемника 11, Фотодетектор 12, фотоприемники 10 и 11 выделяют СВЧ-поднесущую оптического излучения, которая поступает после усиления на выходы 12, 10, 11 опять в виде СВЧ-сигналов, Изменение рр набега фазы СВЧ-сигнала в электронных блоках передатчика и изменение Ъ набега СВЧ-поднесущей в световолокнах 3, 7 и 9 (надлине линии) вызывают фазовую нестабильность Ф = р - у, линии, а также изменение д 1 и д 2 разности фаз СВЧ-сигналов на выходах фотоприемников 10 и 11д 1 = Д) + 2 5 " УЪ (3)5д 2 =Рр+2 - -Р, (5)БлсИзменения д 1 и д 2 иэмеря,отся фазометрами 13 и 14 и поступают в виде сигналов на входы сумматора 15,...

Номер патента: 1764174

Опубликовано: 23.09.1992

Автор: Семенов

МПК: H04B 10/12

Метки: аналоговое, волоконно-оптическое, передающее

...входом устройства, а частота генератора синусоидального сигнала выше верхней частоты спектра информационного сигнала.На фиг, 1 представлена структурная схема предлагаемого аналогового волоконнооптического передающего устройства; на фиг; 2 - полученные авторами энергетические характеристики торцевого светодиода диапазона 1,3 мкм, измеренные при различных температурах кристалла; на фиг, 3 - осциллограммы сигналов в различных точках схемы аналогового волоконно-оптического передающего устройства.Аналоговое волоконно-оптическое передающее устройство содержит торцевой светодиод 1, усилитель накачки 2, фотодиод 3 обратной связи с усилителем фототока 4, оптический ответвитель 5, микрохолодильник Пельтье Б, генератор 7 синусоидального сигнала,...

Номер патента: 1764175

Опубликовано: 23.09.1992

Авторы: Баскакова, Голиков

МПК: H04B 10/12

Метки: волоконно-оптическая, связи

...- на фиг. 2.Волоконно-оптическая система связи содержит волоконно-оптический кабель 1, подвешенный к токонесущему проводу 2,размещенному на опорах 3 линии электропередачи. Вход 4 волоконно-оптического кабеля оптически связан с передатчиком 5 оптического сигнала, к выходу 6 этого кабеля подключен приемник 7 оптического сигнала, Волоконно-оптический кабель 1 состоит из центрального оптического вещества, например - пластмассы,.в которую при изготовлении кабеля были введены частицы 10 электролюминофора, распределенные в обьеме прозрачного вещества. Возможен вариант изготовления кабеля 1, в котором частицы 10 электролюминофора вводятся не в пластмассовую оболочку 9, а непосредственно в поверхностный слой оптическоговолокна 8. Волокно 8 с...

Номер патента: 1764176

Опубликовано: 23.09.1992

Автор: Филиппов

МПК: H04B 10/12

Метки: волоконно-оптическая, данных, сбора

...одном и том же волокне), Внешние возмущения будут менять условия распространения одного интерферирующего пучка (мода с частотой И точно так же, как и условия распространения другого интерферирующего пучка (мода с частотой 12). Поэтому даже если поляризации интерферирующих пучков будут меняться (при очень сильных воздействиях), то онибудут менять согласованно. Соотношение ортогональности поляризаций интерферирующих пучков, распространяющихся в волокне, будет оставаться постоянным во всех случаях. На поляризаторе-анализаторе перед фотоприемником выделяются коллинеарные компоненты полей мод лазера, проинтерферировав которые, получают сигнал раэностной частоты 11 - б на нагрузке фотоприемника, Так как соотношение ортогональности поляризаций...

Номер патента: 1510689

Опубликовано: 07.11.1992

Авторы: Васильев, Ольнев

МПК: H04B 10/12

Метки: волоконно-оптическая, информации, кольцевая, передачи

...выходах передающего регистра 23, Эти импульсы поступают на входы передатчи 1ков 27 28, 29 приемопередающих блоков 11, 12, 13, где формируются оптические сигналы (32, 4, 4). Эти сигналы проходят по световодам 35, 36, 37 оптические связи 19,1 20, 21, по резонансным оптическим кольцам 7, 8, 9 в магистральный световод 5, где1 1формируется сигнал с оптическими несущими Лг, Й, Й, распространяющийся в направлении стрелки А (см, фиг, 1), В момент времени тз этот сигнал, который обозначим в виде Я 1, Аг, Аз), достигает приемопередающей станции 2, Так как резонансное оптическое кольцо 7 имеет с магистральнымгсветоводом 5 коэффициент связи, близкий к единице, то составляющая Яг из оптического сигнала Яг, Яз,) поступает в это кольцо, Из...

Номер патента: 1786679

Опубликовано: 07.01.1993

Авторы: Бобейко, Васильченко

МПК: H04B 10/12, H04L 25/49

Метки: информации, передачи, цифровой

...преобразователь 12 последовательногокода в параллельный, регистр 13 памяти, атакже формирователь 14 импульса записи,выход которого соединен с С-входом регистра 13 памяти, тактовый выход декодерасоединен с С-входом преобразователя 12последовательного кода в параллельный и свходом формирователя 14 импульса записи,При этом формирователь 14 импульсазаписи состоит из элемента И 21, первыйвход которого является входом формирователя 14, который через последовательно соединенные элемент НЕ 22 и элемент 23задержки соединен с вторым входом элемента И 21, выход которого через фильтр 24соединен с выходом формирователя 14 импульса записи,В качестве преобразователей 4 и 12 параллельного кода в последовательный и последовательного в...

Номер патента: 1800628

Опубликовано: 07.03.1993

Автор: Горшков

МПК: H04B 10/12

Метки: оптическая, связи

...сигнала, равным времени задержки сигнала, проходящего по перекрытому участку трассы. Резервные каналы 21 подключены через ответвители 22,Как вариант исполнения системы, трасса прохождения пары каналов передачи импульсных сигналов 1-4 или, как показано на фиг.З, 17 - 4 может быть разветвлена, причем передатчики пар ответвительных цепей 8 и 12 или 15 и 12, или 19 и 20 расположены на расстояниях по длине трассы до приемного блока 7, не совпадающих по длине для разных ветвей,Система работает следующим образом.Передатчик 2 излучает в световод 3 или 18 световые импульсы с промежутками, не меньшими длительности прохождения сигнала до конца трассы и обратно, с длительностью импульсов, не превосходящей времени прохождения их между смежными...

Номер патента: 1800629

Опубликовано: 07.03.1993

Автор: Солодовников

МПК: H04B 10/12

Метки: оптическая, связи

...оптический сигнал интенсивности имеет только одну огибающую, положительного значения, то разные знаки дифференциального сигнала реализуются как огибающие различного направления относительно среднего значения входного сигнала модулятора. Причем в канал 6 поступает положительный сигнал вида: Ро =(1+ в сов Йс) зп вс,а в канал 7 поступает отрицательный сигнал вида; Рог =(1 - гп сов Йт) зп вт,где Р - интенсивность оптического сигнала;- номер выхода; щ - коэффициент модуляции; сов Й т - полезный сигнал информации (модулирующий сигнал): в - частота поднесущей.Из каналов 6 и 7 эти сигналы поступают на входы фотодетекторов 8, 9, где преобразуются в электрические амплитудно-модулированные сигналы с частотой поднесущей, Далее эти сигналы...
