Пюпитр для ввода информации в эвм

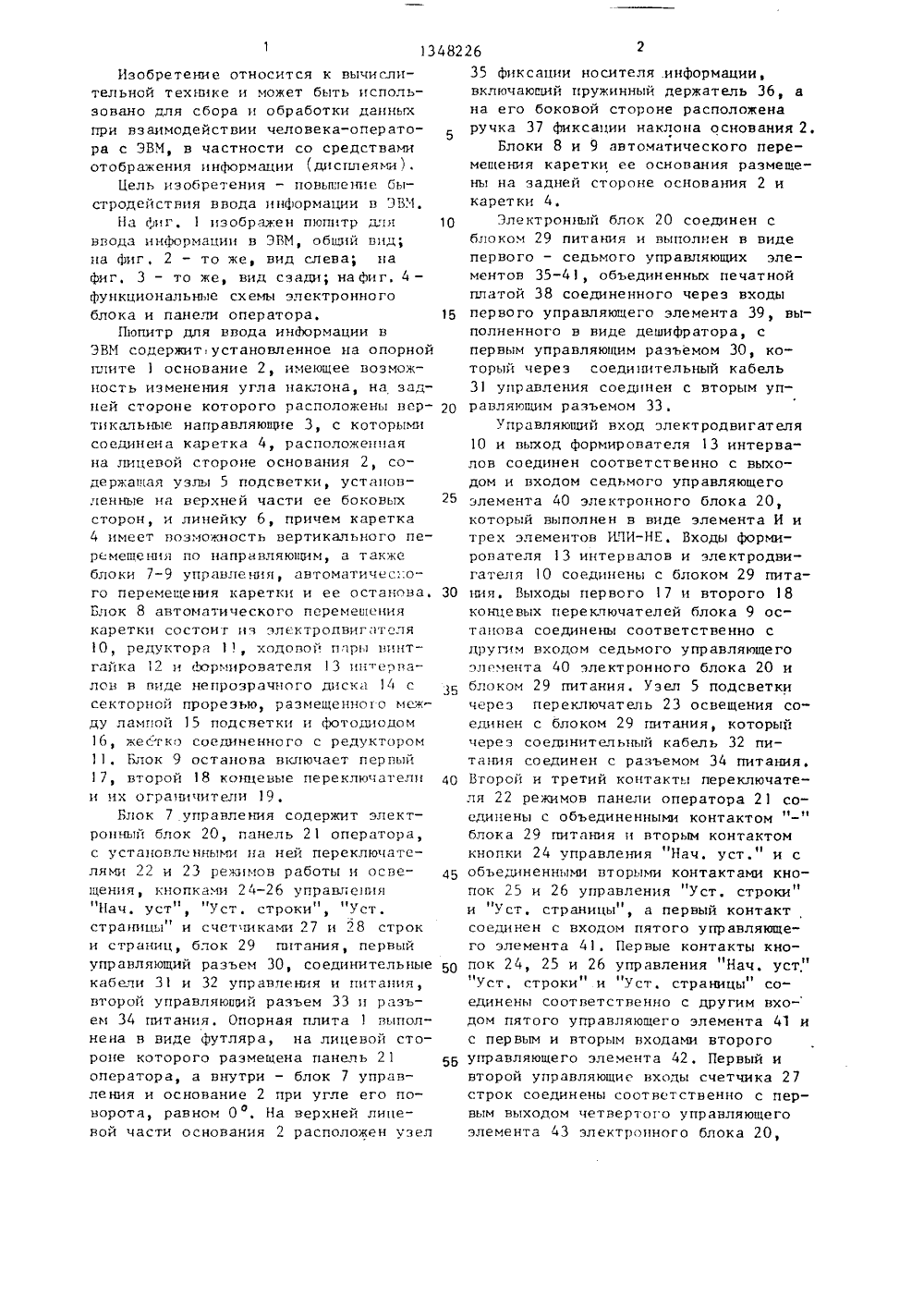

СОЮЗ СОВЕТСНИХсоцИАлистичеснихРЕСПУБЛИК ц 4 В 41 Т 29/00 ОПИСАНИЕ ИЗОБРЕТЕНИ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССР У 1108021, кл. В 41,3 29/00, 07,06,82, (54) ПЮН 1 ТР ДЛЯ ВВОДА ИНФОРМАЦИИ В ЭВМ(57) Изобретение относится к вычислительной технике и может использоваться для сбора и обработки данных при взаимодействии человека-оператора с ЭВМ, в частности со средствами отображения информации. Цель изобретения - повышение бысчродействия ввода информации. Изобретение позволяет осуществлять автоматическое перемещение линейки-строкоуказателя (ЛС) от строки к строке, а также ее,установку в начальное положение по окончании считывания последней строки с носителя информации. Это достигается тем,801348226 что пюпитр для ввода информации в ЭВМ снабжен блоками автоматического перемещения ЛС, ее останова и управления. Автоматическое перемещение ЛС происходит под воздействием управляющего сигнала, формирующегося при нажатии оператором клавиши клавиатуры дисплея для перевода курсора на следующую строку на экране дисплея, Автоматическая установка ЛС в начальное положение происходит под воздействием управляющего сигнала, формирующегося при нажатии оператором клавиши на клавиатуре дисплея для ввода считанной страницы в ЭВМ, Таким образом дополнительные операции по пере- аЭЮ воду ЛС от строки к строке исключены, а необходимые перемещения ЛС осуществляются с помощью клавиатуры дисплея при вводе считанной информации в ЭВМ, В изобретении предусмотрена возможность работы в двух режимах: автоматического и ручного управления. 2 з.п. ф-лы, 4 ил.Изобретение относится к вычислительной технике и может быть использовано для сбора ц обработки данныхпри взаимодействии человека-оператора с ЭВМ, в частности со средствамиотображения информации (дисплеями ) .Цель изобретения - повьюение быстродействия ввода информации в ЭВМ,На Фиг, 1 изображен пюпитр дляввода информации в ЭВМ, общий вцд;ца Фиг, 2 - то же, вид слева; цафиг, 3 - то же, вид сзади; на Фиг. 4 -функциональные схемы электронногоблока и панели оператора,Пюпитр для ввода индюрмации вЭВМ содержитустановленное на опорнойплите 1 основание 2, имеющее возможность изменения угла наклона, ца задней стороне которого расположены вертикальные направляющие 3, с которымисоединена каретка 4, расположеннаяца лицевой стороне основания 2 содержащая узлы 5 подсветки, установленные ца верхней части ее боковыхсторон, и линейку 6, причем каретка4 имеет возможность вертикального перемещения по направляющим, а такжеблоки 7-9 управления, автоматичес;:ого перемещения каретки и ее остянова,Блок 8 автоматического перемещения каретки состоит цз электродвигателя10, редуктора 11, ходовой пары цццтгайка 12 ц формирователя 13 ццервалоц в виде непрозрачного диска 4 ссекторной прорезью, размещенного между лампой 15 подсветки и фотодиодом16, жестко соединенного с редуктором11. Блок 9 остяцова включает первый17, второй 18 концевые переключателии цх ограничители 19,Блок 7 .управления содержит электронный блок 20, панель 21 оператора,с установленными ца ней переключателями 22 и 23 режимов работы и освещения, кнопками 24-26 управленияцНач, уст, "Уст, строки , уст.страницы" и счет иками 27 и 28 строки страниц, блок 29 питания, первыйуправляющий разъем 30, соединительныекабели 3 и 32 управления и питания,второй управляющий разъем 33 и разьем 34 питания. Опорная плита 1 выполнена в виде футляра, на лицевой стороне которого размещена панель 21оператора, а внутри - блок 7 управления и основание 2 при угле его поворота, равном 0 , На верхней лицевой части основания 2 расположен узел 5 10 15 20 25 30 35 40 45 50 55 35 фиксации носителя .информации,включающий пружинный держатель 36, ана его боковой стороне расположенаручка 37 Фиксации наклона основания 2.Блоки 8 и 9 автоматического перемещения каретки ее основания размещены на задней стороне основания 2 икаретки 4.Электронный блок 20 соединен сблоком 29 питания и выполнен в видепервого - седьмого управляющих элементов 35-41, объединенных печатнойплатой 38 соединенного через входыпервого управляющего элемента 39, выполненного в виде дешифратора, спервым управляющим разъемом 30, который через соединительный кабель31 управления соединен с вторым управляющим разъемом 33,Управляющий вход электродвигателя10 и выход формирователя 13 интервалов соединен соответственно с выходом и входом седьмого управляющегоэлемента 40 электронного блока 20,который выполнен в виде элемента И итрех элементов ИПИ-НЕ, Входы формирователя 13 интервалов и электродвигателя 1 О соединены с блоком 29 питания. Выходы первого 17 и второго 18концевых переключателей блока 9 остяцова соединены соответственно сдругим входом седьмого управляющегоэлемента 40 электронного блока 20 иблоком 29 питания. Узел 5 подсветкичерез переключатель 23 освещения соединен с блоком 29 питания, которыйчерез соединительный кабель 32 питания соединен с разъемом 34 питания,Второй и третий контакты переключателя 22 режимов панели оператора 21 соединены с объединенными контактомблока 29 питания и вторым контактомкнопки 24 управления "Начуст." и собъединенными вторыми контактами кнопок 25 и 26 управления "Уст. строки"и "Уст, страницы", а первый контактсоединен с входом пятого управляющего элемента 41, Первые контакты кнопок 24, 25 и 26 управления "Нач. уст"Уст, строки и Уст, страницы соединены соответственно с другим входом пятого управляющего элемента 41 ис первым и вторым входами второгоуправляющего элемента 42. Первый ивторой управляющие входы счетчика 27строк соединены соответственно с первым выходом четвертого управляющегоэлемента 43 электронного блока 20,который соединен в виде двух триггеров и с первым выходом пятого управляющего элемента 41 электронного блока 20, который выполнен в виде трех5элементов НЕ и элемента ИЛИ-НЕ.Первый и второй управляющие входысчетчика 28 страниц соединены соответственно с вторым выходом четвертого управляющего элемента 43 электронного блока 20 и с вторым выходом пятого управляющего элемента 41 электронного блока 20, Третий и шестой управляющие элементы 44 и 45 выполненыв виде формирователей сигналов, 15Пюпитр для ввода информации в ЭВМпредназначен для работы с бумажныминосителями информации и работает следующим образом,Пюпитр для ввода информации в ЭВМ 20устанавливают в положение, удобноедля оператора, а основанию 2 придаютс помощью ручки 37 необходимый уголнаклона, Затем разъем 34 питания включают в сеть и с помощью переключателя23 освещения и узлов 5 подсветки осу 1ществляют при необходимости подсветку строки носителя информации, установленном на основании 2, путем откидывания линейки 6, заправки носите- З 0ля информации под пружинный держатель 36 узла 35 фиксации и последую -щего прижатия носителя информациистроковой линейкой 6 в закрытом положенииПюпитр для ввода информации 35в ЭВМ может работать в двух режимах;автоматического и ручного управления.При работе в режиме автоматического управления второй управляющийразъем 33 подсоединяется к клавиатуре дисплея ЭВМ, переключатель 22 режимов устанавливается в положение"Автоматическое управление" и нажимается клавиш 24 управления "Нач,уст.". При этом каретка 4 с линейной 456 с помощью, электродвигателя 10 устанавливается под первой строкой носитсля информации под управлениемблока 7 управления и первого концевого переключателя 18 блока 9 останова, В этом положении пюпитр с носителем информации готов к вводу информации в ЭВМ через дисплей, Вводинформации в ЭВМ осуществляется следующим образом, Оператор считывает 55строку с носителя информации и " помощью клавиатуры дисплея вводит еена экран последнего, После ввода последнего знака в строке оператор нажимает клавишу на клавиатуре дисплея для перевода курсора на следующую строку на экране дисплея, При этом под управлением сигнала перевода курсора блок 7 управления формирует сигнал управления электродвигателем 10, который перемещает линейку 6 каретки 4 через редуктор 11 и ходовую пару винт-гайка 12 под следующую строку.Останов линейки 6 под следующей строкой осуществляется путем останова электродвигателя 10 под управлением сигнала, вырабатываемого формирователем 13 интервалов, поступающего на блок 7 управления, Ввод последующих строк осуществляется аначо - гично, После ввода последнего знака в последней строке оператор нажимает клавишу на клавиатуре дисплея для ввода считанной страницы в ЭВМ. При этом под управлением сигнала ввода, считанной страницы в ЭВМ блок 7 управления формирует сигнал управления электродвигателем 1 О, который перемещает линейку 6 под первую строку носителя информации. При работе в режиме ручного управления переключатель 22 режимовустанавливают в положение Ручноеуправление" и нажимают клавишу 24управления "Нач,уст, При этом каретка 4 с линейкой 6 устанавливаетсяпод первой строкой носителя информации. В этом положении пюпитр с носителем информации готов к вводу информации в ЭВМ. Ввод информации вЭВМ осуществляется следующим образом,Оператор после ввода на экран дисплеяпоследнего знака в строке нажимаеткнопку 25 управления "Уст.строки",При этом блок 7 управления формируетсигнал, под управлением которогоэлектродвигатель 10 перемещает линейку 6 под следующую строку. Вводпоследующих строк осуществляется аналогично. После ввода на экран дисплея последнего знака в последнейстроке оператор вводит информациюв ЭВМ и нажимает кнопку 26 управления "Уст.страницы . При этом блок 7управления формирует сигнал, под управлением которого электродвигатель10 перемещает линейку б под первуюстроку, 513Блокировка перемещения линейки 6н крайнее нижнее положение осуществляется с помощью ограничителя 19 ипервого концевого переключателя 17,Контроль количестна нведеттттых нЭВМ строк и страниц осуществляетсяоператором с помощью счетчиков 27 и28 строк и страниц, работающих т одуправлением блока 7 управлеттия.Рассмотрим работу элетстронтцзт облока 20 блока 7 управления,В режиме автоматического управления коды сигналон Перевод курсораиВвод считанной стратттщы" н Э 811,поступающие с первого управляющегоразъема 30, дептифрируются пертяпм упранлятащим элементом 39. При поступлениии кода сигналяПеревод курсорана первом выходе первого управляющего элемента 39 с 1.ормзтруется сттгтс т,поступающий через печатную пля гу ЗЯна тзход тертзого элеметття ИПЕ тзторого управляющего элемента 42, Прт наличин на другом входе первого элемента И-НЕ второго управляющего элемента 42 сигнала разрешения, поступяюшего с контакта "-" блока 29 питания, через пертзый и гзторой контакты тереключателл 22 1 зежзтьтог и первый элемент НЕ пятого упрлтттттпп.с го ьемента 41, на выходе Формируется стгнял, который через пернытт эпеметгг И.ИтЕ нтс- рого упрянляюптего элемента 42 ц тре - тий упранляюп:ттй з.";емент 44, ныпсзлпстт" ный н виде формирователя сигналон, устанавливает первый триггер четвертого управляющего элемента 43 и едттничное состояние, на первом выхо е которого формпрустся сигнал, поступающий на первый управляющий вход счетчика 27 строк и прибавляющий единицу к его содержимому. Кроме того, этот сигнал через первьпт элемент ИЛИ-НЕ седьмого управляющего элемента 40 поступает ня управляющий .зход электродвигателя 10, который обеспечивает перетпещеттттс:тзтттет 1 ктт 6 под следующую строку носителя инфорьпзц 1 тт,При поступленитт кода сигнала Ввод считанной страницы в ЭБ".1нявтором выходе первого управляющего элемента 39 Формируется сигнал, лов ступающий через печатную плату 38 ца вход второго элемента И-НЕ второго управляюптего лемента 42, при наличии на другом входе сигнала разрешения на выходе Формируется сигнязт, который чере.з второй эттемент ИЛИ в48226второго управляющего элемента 42 ипятый управляющий элемент 41, выполненный в виде Формирователя сигналов, 5устанавливает второй триггер четвертого управляющего элемента 43 вединичное состояние, на втором выходекоторого формируется сигнал, поступающий на управляющий вход электродвигателя 10, который обеспечиваетперемещение линейки 6 н исходное состояние, а также на первый управляютпий вход счетчика 28 страниц, прибавляющий единицу к его содержимому,Кроме того, этот сигнал, поступая навход элемента И седьмого управляющего элемента 40, запрещает прохождение сигналов на нулевой вход первоготрзтггера четвертого управляющего элемента 43. После установки линейки 6н исходное состояние сигнал с первого концевого переключателя 17 блока9 останова поступает через третийэлемент ИЛИ-НЕ седьмого управляющего25 элемента 40 на нулевой вход второготриггера четвертого управляющего элемента 43, устанавливает в нулевое сосгояние последний и останавливаетэлектродвигатель 10,Б режиме ручного управления с иомсятью нажатия кнопки 25 управленияуст.строки на первом контакте пос,тедней формируется сигнал, которыйчерез первый элемент ИЛИ-НЕ второгоуправляющего .элемента 42 и третий35управляющий элемент 44 устанавливаетпервый триггер четвертого управляюшего элемента 38 в единичное состояите, тта выходе которого формируетсясигнал, под управлением которогоосуществляется перемещение линейки6 пад следующую строку.Г помощью нажатия кнопки 26 управления "Уст,страницы" на первом кон 45 такте последней Формируется сигналтоторый через второй элемент ИЛИ-НЕвторого управляющего элемента 42 итпестой упранляющтзй элемент 45 устанавливает второй триггер четвертогоуправляющего элемента 43 в единичное состояние, на выходе которогоформируется сигнал, под управлениемкоторого линейка 6 устанавливается висходное состояние.55Определим повышение скорости ввода информации К с использованиемпредлагаемого устройства по сравнению с устройством-прототипом1348226 к - -Ч ч вод строкоукаэателя на очередную где Ч ч Ч и=( - ,1 + Ч где Ч 55 средняя скорость ввода знаков документа для предлагаемого устройства;средняя скорость ввода знаков документа для устройства прототипа йС ц(2)ч количество знаков в строкедокумента;количество строк в страницедокумента;количество страниц в документе;время, затраченное на ввододной страницы документа сиспользованием предлагаемого устройства,время, затраченное на ввододной страницы документа напредлагаемом устройстве. ьС) ) + С + С аС ) + ьС",1 + ьС (4) скорость ввода знаков склавиатуры при вводе строки текста;время, затраченное оператором на перевод строкоуказателя на очередную строку документа;время, затраченное оператором на смену страницы документа;время, затраченное оператором на установку строкоукаэателя на первую строку документа,С учетом выражений (2) - (5) формула (1) примет вид:ьвС,ьС - ,1 + ьС Иэ выражения (б) видно, что чем больше оператор тратит время на пере 15 20 25 30 35 40 45 50 строку ь С" и на подготовку к считыванию пер вой стро ки при сме не стр аницы ьС", тем больше второе и третьеслагаемое, а следовательно, тем вышесредняя скорость ввода информациипредлагаемого устройства по сравнениюс устройством-прототипом,Формул а изобретения 1. Пюпитр для ввода информации в ЭВМ, содержащий установленное на опорной плите основание строкоуказатель, выполненный в виде каретки с линейкой и узлами подсветки с возможностью перемещения в направляющих, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия ввода информации, в него дополнительно введены блок автоматического перемещения строкоуказателя, блок останова и блок управления, причем блок автоматического перемещения строкоуказателя содержит формирователь интерва- лов перемещения строкоуказателя и привод, электродвигатель которого связан с формирователем интервалов, блок останова выполнен в виде концевых переключателей, установленных на основании, и ограничителей, жестко закрепленных на каретке строкоуказателя, блок управления электрически соединен с управляющим выходом формирователя интервалов и управляющим входом электродвигателя блока автоматического перемещения строкоуказателя и с выходом блока останова,2. Пюпитр по и, 1, о т л и ч а - ю щ и й с я тем, что формирователь интервалов состоит из непрозрачного диска с секторной прорезью, размещенного между лампой подсветки и фотодат чи ком.3, Пюпитр по п. 1, о т л и ч а ю щ и й с я тем, что блок управления состоит из электронного блока и панели оператора, причем панель оператора содержит переключатели режимов работы и освещения, первую, вторую, третью кнопки управления и счетчики строк и страниц, а электронный блок выполнен в виде последовательно соединенных первого - четвертого управляющих элементов и пятого - седьмого управляющих элементов, причем входы первого управляющего элемента являются входами пюпитра, первый, второй, 1 Зй 8226третий входы и второй выход второго управляющего элемента соединены соответственно с второй, третьей кнопками управления, первым выходом пято 5 го и входом шестого управляющих элементов второй, третий, четвертый входы четвертого управляющего элемецта соединены соответственно с первымвыходом седьмого управляющего элемен О та, с объединенными первым входом пятого и выходом шестого управляющих элементов, а также с вторым выходом седьмого управляющего элемента, первый выход четвертого управляющего элемента соединен с объединенным первым входом седьмого управляющего элемента и первым управляющим входом счетчика строк, а второй выход - с объединенным вторым входом седьмого управляющего зле-мента и первым управляющим входом счетчика страниц, второйтретий входы и первый, второй выходы пятого управляющего элемента соединены соответственно с переключателем режимов работы, с первой кнопкой управления, с вторыми управляющими входами счетчиков строк и странип, кроме того, третий вход пятого управляющего элемента соединен с третьим входом седьмого управляющего элемента, четвертыйФ пятый входы и третий выход которого соединены соответственно с управляющим выходом формирователя интервалов, выходом блока останова и управляющим входом электродвигателя, кроме того, переключатель режимов работы соединен с первой, второй, третьей кнопками управления, а переключатель освещения соединен с узлами подсвет1348226 Составитель Л. ПрохороваРедактор Н. Еиптулинец Техред А.Еравчук Корректор С. Пекмар Заказ 5155/18 Тираж 348 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобРетений и открытий113035, Москва Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
