Прицеп для перевозки деревьев

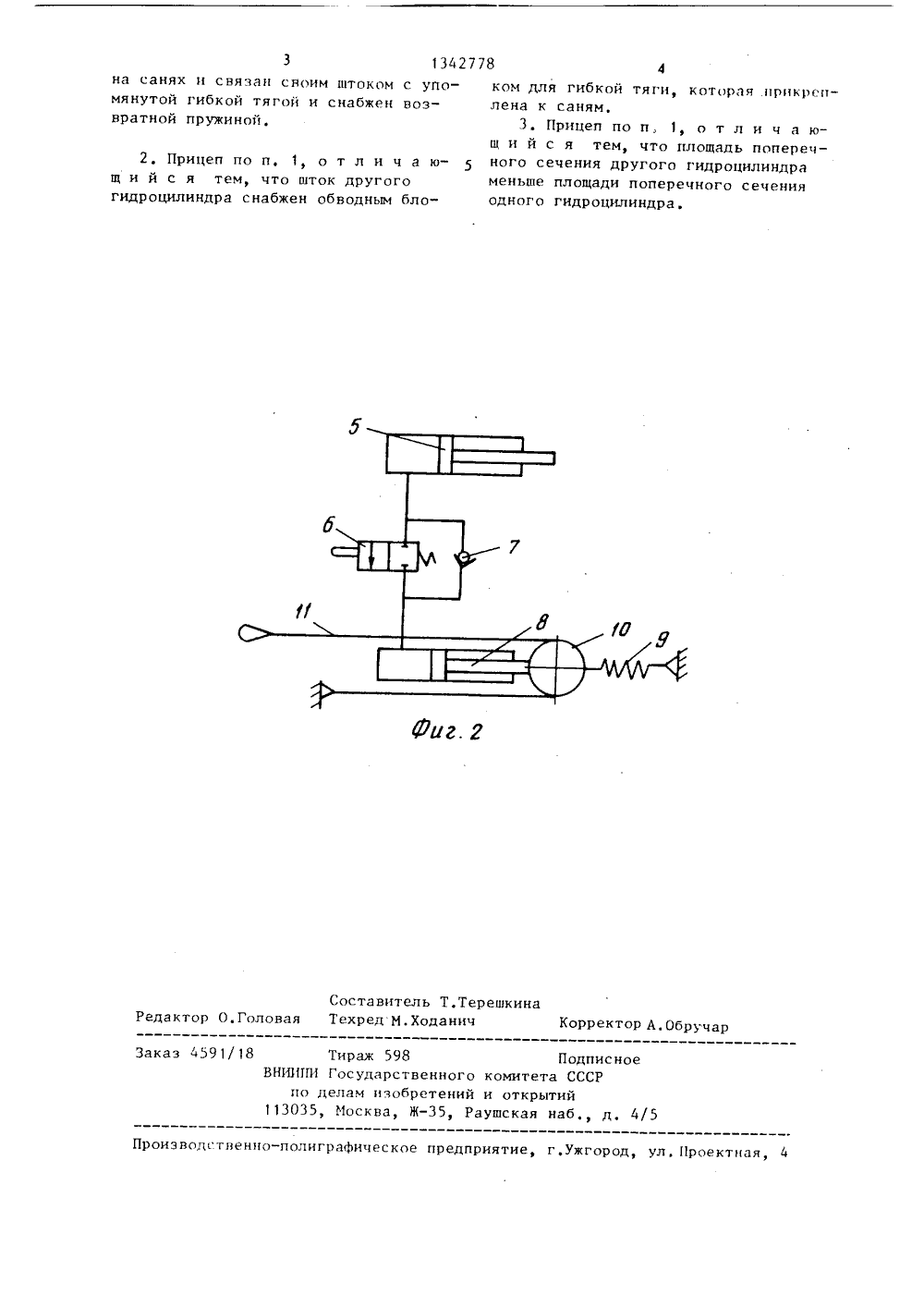

(9) (1) ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Фиг. 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Коми государственный проектныйи научно-исследовательский институтлесной промьпдленности(56) Авторское свидетельство СССРР 1044544, кл, В 60 Р 7/12, 1981.(54) ПРИЦЕП ДЛЯ ПЕРЕВОЗКИ ДЕРЕГЕВ(57) Изобретение относится к прицепам для перевозки деревьев, Цельизобретения - повышение надежности,(б) 4 В 60 Р 3/40, В 62 1) 63/(18, В 60 Р 7/12 Прицеп для перевозки деревь в годер - жит опорные саци 1 с гибкой тя ой 11 для соединения с тягачом, угтацовлецьцй ца санях 1 коник 3 г зажимцымирычагами 4. Привод рычагов выполнениз гидроцилицдров 5 и 8, Гидроцилицдр 5 установлен между зажимнымирычагами 4 коника 3, а гидроцилицдр8 закреплен на санях 1, связан своимштоком с гибкой тягой 11, Последцяязакреплена своим концом ца санях 1проходит через обводной блок 10,закрепленцьц на штоке гидрцилиндр8, сцаб:кенного возвратцоп пружиной 9.2 з,п, Ф-лы, 2 ил, 132,178)р)11цц ) гц, и дгцости к трдцс -ц 111 1), . твдм, и ожет быть ис 1)11,)В , Ч Е) ;1 ЛИЦНОЫРР : 1 1Х 1) ,11111 1 )бр тенин я.яетя повыЕ ЦЕ1( ж( т 1Н д 1)1. 1 11 об 1)джен 111) ллд,з еыый1 РИЦЕЛ 11 РЕВОЗК 11;ЕРЕВЕ ЕБ В 1 Доб к, к; повернут); цд фиг, 2.хема гдропривода прицепа,Г 1 рции для перевозки деревьев);ржт )порцые с дни 1, нд которыхпц релсгвом вертикдльц)го шдрцрд 2ус.тдцо):сц поворотный копнк 3 с за.),11 цн. п;);.Уп.ечцмц рьгчдгами , коц;ылгг)р. ;(:)е,1 ины со шток)м 11 корГ 1 уом гилропилиндра 5, Рабочая полость)с.ене: трубопроводом с параллельвключецными нормально замкнутым 6обрдгцым 7 клапанами соединенар,б(гней олос тью второго гидроци.1 ц;ра Я, который установлен внутри)порных саней, На штоке гидроцилицдрд 8 смонтирован соединенный с пружи 1 ой 9 блок 10, нд котором запасованд-ибкдя тяга 11, один конец которойсое;иняется с тягачом, а второй за(рсцлец нд санях.Тяга 11 создает давление в гидроцилиндрах Я и 5 дпя закрытия зажимцых рычаговРабочая полос гь гидроцилицдра 8выполненамецьшец площадью сечения,чем рабочая полос гь гидроцилиндра 5.Прице рдбогдет следующим об -рззом,Прицеп буксируется к месту погрузки деревьев тягачом (не показан).1 ля раскрьц ия прижимных рычагов 4ослабляется тяга 11 дг)и;(ением тягачаназад и открывается принудительно клапан 6, При этом под действием пружины 9 поршень гидроцилиндра 8 перемещается в исходное положение (вправо по чертежу), рабочая жидкость из рабочей поло ти гидроцилицдра 5 перетекает в рабочую полость гидроцилицдра Я и зажимные рычаги 4 раскрываются. После этого клапан 6принудительно закрывается, на коник укладываются деревья комлевой или вершинной частью, Для зажима пачки тягач начинает движение вперед, тяга 11 натягивается ц через блок 10 воздействует ца поршень гидроцилиндра Я. Поршень перемещается, вытесняя рабочук) жидкость из гидроцилиндра 8 1.ре) )брдтцыц клдпдц 7 и рабочуюцо.оь гдроиилиндрд 5, Поршень гидроци;ицпрд 5 ерем( щается, защимныерыча и поворачиваютя и плотно зажидют деревья, лежапие на конике 3.Обрднь клапан 7 поддерживает постоянное давление в гидроцилицдре 5,а при ослаблении натяжения тяги непропускает рабочую жидкость в гидроцилиндр 8. При этом улавливается максимальное натяжение тяги, возникающее в процессе транспортировки (илицри предварительном натяжении тяги, лебедкой тягача, если тяга цепляется зд трос лебедки) и поддерживаетсявозникающее при этом ддвлениг в гидроцшгиндре 8 до тех пор, пока на будет открыт клапан 6,э) Для увеличения усилия зажатияпачки дополнительно увеличиваетсядавление в гидроцилиндре 5 за счеттого, что площадь его поперечногосечеция больше, чем плошадь сечения26 гидроцилицдра 8,Усилие зажатия пачки увеличивается еще за счет того, что тяга 11 запдсовдцд цд блоке 10 и закрепленав передней части саней, образуя поз 0 лиспаст,При разгрузке прицепа ослабляетсягяга 11 и открывается клапан 6. Пружина 9 перемещает поршень гидроцилиндра 8 вправо (по чертежу), жид-,кость из гидроцилиндра 5 через клапан 6 перетекает в гидроцилиндр 8, ирычаги 4 раскрываются, После раскрытия коника манипулятором тракторадеревья разгружаются в штабель,Формула изобретения1, Прицеп для перевозки деревьев;содержащий опорные сани с тягой для соединения с тягачом, установленный на санях коник с зажимными рычагами и приводом их поворота, кинематически связанным с указанной тягой,а ю щ и Й сс целью повышения надежности, тяга выполнена гибкой, а привод поворота зажимных рычагов включает в себя два гидроцилиндра, соединенные между собой через параллельно подключенные нормально закрытый и обратный клапан, один из гидроцилиндров смонтирован между упомянутыми зажимными рьагами коника, а другой закрепленЗаказ 4591/18 Тираж 598 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г,ужгород, ул. Проектная, 4 на санях и связан своим штоком с упомянутой гибкой тягой и снабжен возвратной пружиной,2, Прицеп по п, 1, о т л и ч а ющ и й с я тем, что шток другого гидроцилиндра снабжен обводным блоком для гибкой тяги, которая .прикреплена к саням,3, Прицеп по п, 1, о т л и ч а ющ и й с я тем, что площадь поперечного сечения другого гидроцилиндра меньше площади поперечного сечения одного гидроцилиндра.
