Формирователь импульсов управления тиристорами

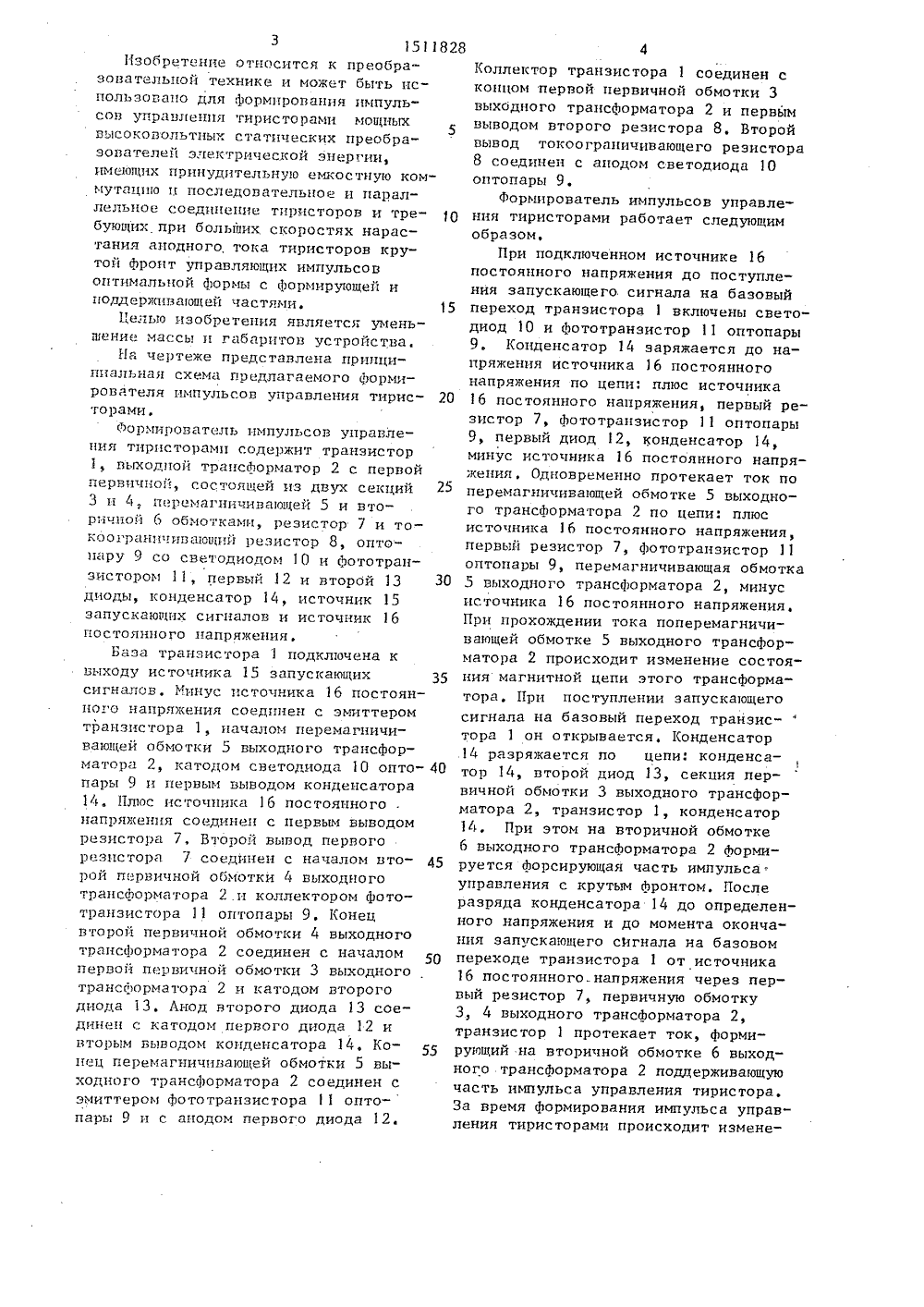

3 151188Изобретение относится к преобразовательной технике и может быть использогдпо для формирования импульсов управления тиристорами мощных5высоковольтных статических преобразователей электрической энергии,имеящих принудительную емкостную комл 1 утдцпю и последовательное и параллельное соединение тиристоров и тре- Обующих при больших. скоростях нарастания анодного, тока тиристоров крутой фрон т упрдвляю 1 цих импульсо Воптимальной формы с формирующей иподдерживающей частял 1 и, 15Целью изобретения является уменьшение массы и габаритов устройства.На чеТеже представлена принципиальная схема предлагаемого формирователя импульсов управления тиристорами.йорл 1 иэовдтель импульсов управления тнристордми содержит транзистор1, выходной трансформатор 2 с первойпервичной, состоящей из двух секций 253 и 4, перемагничивающей 5 и вторичной 6 обмотками, резистор 7 и токоогрдничивдющий резистор 8, оптопдру 9 со светодиодом 10 и фототранэистором 11, первый 12 и второй 13 30диоды, конденсатор 14, источник 15эдпускдю 1 цих сигналов и источник 16постоянного напряжения,База транзистора 1 подключена квыходу источника 15 запускающих 35сигналов, Г.инус источника 16 постоянного напрякения соединен с эмиттеромтранзистора 1, началом перемагничивающей обмотки 5 выходного трансформатора 2, катодом светодиода 10 оптопары 9 и первым выводом конденсатора14. Плюс источника 16 постоянногонапряжения соединен с первым выводомрезистора 7, Второй вывод первогорезистора 7 соединен с началом втоОй первичной обмотки 4 выходноготрансформатора 2 и коллектором фототранэистора 11 оптопары 9, Конецвторой первичной обмотки 4 выходноготрансформатора 2 соединен с началомпевой первичнои обмотки 3 выходноготрансформатора 2 и катодом второгодиода 13, Лнод второго диода 13 соединен с катодом первого диода 12 ивторьм выводом конденсатора 14. Конец перел 1 агничивающей обмотки 5 выходного трансс 1 орматора 2 соединен сэмиттером фототранзистора 1 опто-пары 9 и с анодом первого диода 12,Коллектор транзистора 1 соединен с концом первой первичной обмотки 3 выходного трансформатора 2 и первым выводом второго резистора 8. Второй вывод токоогрдничивающего резистора 8 соединен с анодом светодиода 1 О оптопары 9.Формирователь импульсов управления тиристорами работает следующим образом.При подключенном источнике 16 постоянного напряжения до поступления запускающего сигнала на базовый переход транзистора 1 включены светодиод 10 и фототранэистор 11 оптопары 9, Конденсатор 14 заряжается до напряжения источника 6 постоянного напряжения по цепи: плюс источника 16 постоянного напряжения, первый резистор 7, фототранзистор 11 оптопары 9, первый диод 2, конденсатор 14, минус источника 16 постоянного напряжения, Одновременно протекает ток по перемдгничивающей обмотке 5 выходного трансформатора 2 по цепи: плюс источника 16 постоянного напряжения, первый резистор 7, фототранэистор 11 оптопары 9, перемагничивающая обмотка 5 выходного трансформатора 2, минус источника 16 постоянного напряжения. При прохождении тока поперемагничивающей обмотке 5 выходного трансформатора 2 происходит изменение состояниямагнитной цепи этого трансформатора, При поступлении запускающего сигнала на базовый переход транзис- " тора 1 он открывается, Конденсатор 14 разряжается по цепи: конденсатор 14, второй диод 13, секция первичной обмотки 3 выходного трансформатора 2, транзистор 1, конденсатор 14, При этом на вторичной обмотке 6 выходного трансформатора 2 формируется форсирующая часть импульса управления с крутым фронтом. После разряда конденсатора 14 до определенного напряжения и до момента окончания запускающего сигнала на базовом переходе транзистора 1 от источника 16 постоянного напряжения через первый резистор 7, первичную обмотку 3, 4 выходного трансформатора 2, транзистор 1 протекает ток, формирующий на вторичной обмотке 6 выходного трансформатора 2 поддерживающую часть импульса управления тиристора, За время формирования импульса управления тиристорами происходит измене1828 Формула изобретения 1, Формирователь импульсов управления тиристорами, содержащий источник постоянного. напряжения, положительный вывод которого через резистор соединен с началом первичной обмотки выходного трансформатора, выполненного с перемагничивающей обмот 35 кой, конец первичной обмотки выходного трансформатора соединен с коллектором транзистора, эмиттер которого соединен с отрицательным выводом источника постоянного напряжения и с одним выводом источника запускаю- щих сигналов, с другим выводом кото 2, Формирователь импульсов по п.1, о т л и ч а ю щ и й с я тем, что транзисторный ключ выполнен в виде транзисторной оптопары, анод светодиода которой является управляющим входом транзисторного ключа и через токоограничивающий резистор подключен к коллектору транэйстора, а катод - к отрицательному выводу источника постоянного напряжения,Составитель А,КиселевРедактор А,Лежнина Техред М,Дидык Корректор С.Черни Заказ 5910/56 Тираж 648ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 10 5 151ние состояния магнитной цепи выходного трансформатора 2, По окончаниизапускающего сигнала тиристор 1 выключается, включаются светодиод 10и фототранэистор 11 оптопары 9 ипроцессы в формирователе повторяются,В предлагаемом формирователе импульсов управления тиристорами изменениесостояния магнитной цепи выходноготрансформатора 2 происходит по полному предельному циклу петли гистерезиса,В период подготовки формирователяимпульсов к генерированию очередногоимпульса перемагничивающая обмоткавыходного трансформатора включаетсяпараллельно формирующему конденсатору, который, имея малую величинуемкости, не ограничивает время перемагничивания выходного трансформатораИспользование предлагаемого формирователя импульсов управления тиристорами обеспечивает снижение массы, габаритов и стоимости выходноготрансформатора почти в 3 раза,рого соединена база транзистора,транзисторный ключ, управляющих входкоторого соединен с коллекторомтранзистора, первый диод, катод которого соединен с одним выводом конденсатора, а выводы вторичной обмотки выходного трансформатора предназначены для подключения к управляю 1 О щему.переходу соответствующего тиристора, о т л и ч а ю щ и й с я тем,что, с целью уменьщения массы и габаритов формирователя импульсов засчет более полного перемагничивания5 сердечника выходного трансформатора,введен второй диод, а первичная обмотка выходного трансформатора выполнена в виде двух согласно и последовательно включенных секций, причемЮ начало первичной обмотки выходноготрансформатора соединено с коллектором тиристорного ключа, эмиттер которого соединен с концом перемагничивающей обмотки и анодом первого дио 25 да, катод которого соединен с анодомвторого диода, катод крторого соединен со средним выводом первичной обмотки выходного трансформатора, аначало перемагничивающей обмотки идругой вывод конденсатора соединеныс отрицательным выводом источникапостоянного напряжения,
