Редченко

Номер патента: 920837

Опубликовано: 15.04.1982

Авторы: Барьяхтар, Кузин, Манянин, Редченко, Ходосов

МПК: G11C 11/14

Метки: доменосодержащей, магнитной, образования, пленке, структуры, тонкой

...стеклянную пластинку, прикладыва 15 емую к пленке, подаются прямоугольные . импульсы тока. Если необходимо создать доменную структуру в области 3, находящейся на .расстоянии ы от проводника 2, то полярность импульсов должна быть такой, чтобы 2 О импульсное магнитное поле Ним, создаваемое проводником 2 в области 3, было анти- параллельно полю смещения Н, Амплитуда импульсов тока должна быть достаточной для создания на расстоянии а от проводника 2 импульсного магнитного поля Нимп ) Ню25 где Н- поле зародышеобразования данной пленки. Затем поле смещения снижается до величины НюНН, гдеНк - поле коллапса ЦМД в данной пленке. зоПри этом в области 3 формируется регулярная решетка ЦМД. После этого поле смещения и амплитуда импульсного магнитного...

Номер патента: 903976

Опубликовано: 07.02.1982

Авторы: Барьяхтар, Кузин, Манянин, Редченко, Ходосов

МПК: G11C 11/14

Метки: доменов, доменосодержащей, каналов, магнитных, образования, пленке, продвижения, цилиндрических

...импульсного магнитного поля большей величины, чем напряжен ность поля насыщения, Затем амплитуда импульсного магнитного поля уменьшается до нуля так, чтобы вся заданная область магнитной пленки пе ремагничивалась в решетку с ЦИД, 55 полярность которых противоположна полярности ЦИД в первоначально сфор" мированной решетке. фТаким образом, формируется. магнитная структура в виде двух областей с противоположной намагниченными ЦИД, причем доменная граница раздела параллельна проводнику., а ее положение в магнитной пленке ( расстояние от проводника) однозначно определяется амплитудой импульсов, подаваемых в проводник.Подавая в проводник импульсы тока, полярность которых опять противоположна полярности первоначально подаваемых...

Номер патента: 855651

Опубликовано: 15.08.1981

Авторы: Куванов, Кузьмин, Редченко, Шаповалов

МПК: G06F 5/02

Метки: кода, параллельного, последовательный

...сднигоных регистров 1 храненкя, адресный вход 11 со входами дешифратора 2.Устройство для преобразования параллельного кода в последовательный работает следующим образом. Через вход 10 в сднигоные регист-ры 1 подается параллельный код,который необходимо перобразонать впоследовательный, а через вход 11одновременно с преобразуемым кодомв дешифратор 2 подается его адрес.Расшифрованный дешифратором 2 адреспроизводит запись информации н соответствующий сдвигоный регистр 1,Таким образом, массив информации,подлежащий преобразованию, записывается с большой частотой и соответствующие регистры 1.Затем происходит процесс преобразования информации. По входу сброса поступает сиг- .нал, который "обнуляет" входнойсчетчик 5, счетчик 7 управления...

Номер патента: 843244

Опубликовано: 30.06.1981

Авторы: Головин, Куванов, Редченко, Токмаков

МПК: G06F 11/18

Метки: мажоритарный, трехканальный, элемент

...входят шесть элементов соответственно 5 - 1 О и мажоритарный блок 11 отрицательной полярности, в состав которого также входят шесть ключевых элементов соответственно 12 - 17, входные резисторы 18 - 20, соединенные со входами операционных усилителей 1 - 3 выходы которых додключены поканально к входам соответствующих ключевых элементов. Все ключевые элементы 5 - 10 и 12 - 17 соединены последовательно-попарно, а точка соединения ключевых элементов 6, 8, 10, 13, 5 и 17 через нагрузку 21 подключена к масштабному резистору 22 и через резисторы 23 - 25 обратной связи ко входам операционных усилителей 1 - 3 соответствующих каналов. 50Устройство работает следующим образом.После подачи питающих напряжений схема выделяет средний по величине из...

Номер патента: 810882

Опубликовано: 07.03.1981

Авторы: Лысенко, Редченко, Свинцов, Ушан, Цветков, Чепайкин

МПК: E02B 8/06

Метки: водосброс, высо-ких, глубинный, напоров

...в отводящем водоводе, что оказывает разрушительное воздействие на сооружение,тии затворов лом а творо 3 под друг к потоков, аэрация им из воздухово ти потока в отво Происходи их воздухом дов 4, и сниж дящем водов Торцевая п бычка. 5 восп образующийс отражает его ния, что пре порного реж6 разделительного ратный ток воды, ренин потоков и нии общего тече- возникновение наЦелью изобретения является повышениенадежности водосброса путем сниженияскорости в отводящем водоводе. 30 Изобретение скому строител ным водосорос известен глу ких напоров, в ров с расшири ми 111.-недостатком ляется наличи создающей усл динамического крытии затворводосброс включает п1, два напорных водое под углом а друг к0, затворы 3, воздухой бычок 5, торцеваяго...

Номер патента: 799008

Опубликовано: 23.01.1981

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G11C 19/00

Метки: регистр, сдвигающий

...информационными входами,а выходы (2 п)-го и 2 п.го триггеров памятиинформационными выходами сдвигающего регист.ра,Функциональная схема сдвигающего регистра дпредставлена на чертеже,устройство содержит информационные триг.геры памяти 1 4, буферные триггеры 5 и 6,двухразрядные ячейки 7,образованные парамиинформационных и одним буферным триггероь,дополнителыгый трщтер 8.Сдвигающий регистр работает следующим об.разом.Первый тактовый импульс на шине 1 Т вы.зывает прием информации со входов А и Б впервый буферный триггер 5 и передачу информации иэ левого (правого) ряда, информационныхтриггеров в соответствующие буферные триггерыпоследующих ячеек и на выходы сдвигающегорегистра, Первый тактовый импульс на шине2 Т вызывает передачу...

Номер патента: 790120

Опубликовано: 23.12.1980

Авторы: Куванов, Кузьмин, Редченко, Шаповалов

МПК: H03K 5/135

Метки: импульсов, синхронизации

...сдвинутых тактовых импульсов, нулевой вход первого триггера соединен с дополнительным единичным входом второго триггера.На чертеже представлена функциональная схема устройства.Устройство для синхронизации импульсов содержит первый триггер 1, первый элемент И-НЕ 2, второй элемент И-НЕ 3, второй триггер 4 и третий элемент И-НЕ 5, шины 6 и 7 тактовых импульсов.Устройство работает следующим образом.При отсутствии входного сигнала (высокий уровень на шине вход) триггеры 1 и 4 находятся в единичном состоянии. В момент поступления входного сигнала триггер 1 изменяет свое состояние и ближай790120 Формула изобретения Составитель В. ПотаповТехред А. Бойкас Корректор О. БилакТираж 995 ПодписноеВНИИПИ Государственного комитета СССРпо делам...

Номер патента: 780002

Опубликовано: 15.11.1980

Авторы: Куванов, Кузьмин, Редченко

МПК: G06F 5/04

Метки: кода, параллельного, последовательный

...9 соединен с выходомпреобразователя, Вход Сброс соеди = вен с входами всех триггеров регистра 1 входного кода двухтактного регистра 2 сдвига, соединен с входами триггеров регистра 1 входногокода. Входй первого и второго тактов1 Т, 2 Т соединены. с входами триггеровдвухтактного". регистра 2 сдвига. Преобразователь работает следу.- ющим образом.Первоначально на вход Сброс поступает импульс, который устанавливает преобразователь в исхОдное состоя:ййе =при"этом с нулевого выхода, триггеров двухТактного регистра 2сдвига на вторые входы первых элементов И 7 поступают разрешающие (высокие) уровни, а с единичного выхода этих же триггеров на вторые вхо-ды вторых элементов И 8 поступаютзапрещающие (низкие) уровни. Входной параллельный код...

Номер патента: 752792

Опубликовано: 30.07.1980

Авторы: Миролюбский, Палем, Редченко, Сулима

МПК: H03K 13/17

Метки: «аналог-код»

...входе О , не изменяется, т.е.О :сопэ потенциалы О и ОЕ резистивного моста, как это видно из временной диаграммы на фиг, 2, равны.Тогда О -О =О0 ЕФВ этом случае на входах нуль-органов 3, 4 и 5 входной сигнал отсутствует, генератор импульсов закрыт и на счетное устройство 7 инфор)мация не поступает.При изменении входного сигнала,в зависимости от того возрастает ливходная величина или убывает, разность потенциалов на выходах мостовой схемы лО= Ов-О имеет, как этовидно из временных диаграмм на фиг.2, положительный (при возрастании)или отрицательный (при убывании)знаки О О +Опри ЦпОеили, О О: Д 40 приОп О,.В зависимости от полярности преобразуемого входного сигнала нульорган 5 вырабатывает единичный уро- Я вень при отрицательной полярности...

Номер патента: 748622

Опубликовано: 15.07.1980

Авторы: Куванов, Палем, Редченко, Шаповалов

МПК: H02H 3/00

Метки: отключения, потребителя

...5иия связи с абонентом 9 сигналы на входе устройства отсутствуют, формирование импуль. сов формирователями 4 и 5 прекращается, вследствие чего закрывается ключевой элемент 7, снимающий посредством обесточивания коммутатора абонент 9.Задний фронт на выходе элемента 6 ИЛИ формируется дифференцирующей цепочкой 12 и устанавливает в состояние "0" триггер 11 с раздельными входами, закрывая элемент 10 И.На фиг. 2 приведены временные диаграммы для случая ,В случае, когда сигнал на входе устройства выйдет за пределы заданных норм: 11 д 15ИлЧ р+ ь%рчто характеризует ненормальную работу датчика информации, а значит и ненормальную работу абонента 9, происходит автоматическое отключение названного абонента. В первом случае это осущест....

Номер патента: 743036

Опубликовано: 25.06.1980

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G11C 19/00, H03K 5/156

Метки: информации, сдвига, цифровой

...и второго элементов И, а вход сброса - с шиной сброса, подключенной к входу сброса Т-триггера,На чертеже представлена функциональная схема устройства.Устройство содержит регистр сдвига 1 на Д-триггерах 2, первый 3 и второй 4 элементы И, элемент ИЛИ 5, Т-триггер 6, параллельный регистр 7 на Д-триггерах 2, первую 8 и вторую 9 парафазные входные шины, шину сброса 10. Выходом устройства являются выходы Д-триггеров 2 параллельного регистра 7.Перед началом сдвига на шину сброса 10 подается импульс, который устанавливает в исходное состояние регистры 1 и 7 и Т-триггер 6, характеризующиеся высоким уровнем на инверсном выходе Т-триггера 6 и низкими уровнями на инверсных выходах Д-триггеров 2 регистра сдвига 1.При поступлении единичной...

Номер патента: 739654

Опубликовано: 05.06.1980

Авторы: Малый, Редченко

МПК: G11C 19/00

Метки: парафазный, регистр, сдвигающий

...1" ипи нупевой вход фОф и вход сопровождающихимпульсов (вход "СИ") открывается соответствующий эпемент И-НЕ 8 или 9 и допопнительный элемент 1 памяти на триггереустановится в соответствующее положение О или "1". Например, при поступпении импульса йа вхдд "1" и сопровождающего импульса на вход СИ триггер 45дополнительного элемента 1.памяти устновится в попожение ф 1 ф. В этом спучаена информационный вход сдвигающего регистра будет поступать соответствующийуровень с нулевого плеча названного50триггера. Поспе установки триггера дсьпопдительного элемента 1 памяти в ссьстояние "1 ф разрешается прохождениесигнапа через элемент И-НЕ 7, на второй вход которого через инвертор 3 по- .55ступает сигнал с единичного входа тригера. В этом случае...

Номер патента: 734671

Опубликовано: 15.05.1980

Авторы: Куванов, Редченко

МПК: G06F 5/04

Метки: двоичного, код, кода, число-импульсный

...И 12. В этом случае управляющие триггеры 22 всех каналов 1 преобразования устанавливаются в нулевое состояние и на выходе элемента ИЛИ 10 переполнения присутствует нулевой уровень, закрывающий входной элемент И 9, а счетные триггеры 21, счетчика 20 всех каналов 1 преобразования установятся в исходное состояние. При пос туплении на входные элементы И 25, 26 (шины 7 Входной код) кода отличного от нулевого, на выходе элемента ИЛИ 29 памяти вырабатывается сигнал, устанавливающий триггер памяти 24 в состояние 1. Далее названный код переписывается сигналом Пуск через элемент И 13, который в этом случае открыт единичным уровнем, поступаюцим с выхода элемента НЕ 11, на счетчик 20. На все время действия записи элсмент И 23 запрета закрыт...

Номер патента: 733958

Опубликовано: 15.05.1980

Автор: Редченко

МПК: B23Q 1/76

Метки: люнет, металлорежущих, станков

...аналогично описанному и в том случае, когда ось центрируемой детали расположена выше оси центров. В этом случае ограничение опускания детали осуществляется верхним конечным индуктивным датчиком 9.Предлагаемый люнет позволит обрабатывать крупногабаритные заготовки с горизонтальной осью врацения. Кроме того, предлагаемая конструкция люнета позволяет значительно сокра,тить время, центрования заготовки в3-4 раза при одновременном уменьшении погрешности в совмещении осизаготовки с осью центров станка в2-8 раза.Формула изобретения Механизм перемещения ползуна содержит устройство, ограничивающее усилие црижатия следящего элемента к детали благодаря установке пружины 34 и податливой в осевом направ лении одной иэ опор винта 32. Это необходимо...

Номер патента: 726256

Опубликовано: 05.04.1980

Авторы: Лысенко, Редченко, Свинцов, Чепайкин

МПК: E02B 8/06

Метки: гашения, потока, энергии

...способ гашения энергиипотока, включающий разделение егона отдельные потоки, закручиваниеих и последующее объединение 1),Недостаток указанного способазаключается в том, что энергия потока гасится неполностью, так как дваодносторонних кольцевых потока в отводящем водоводе создают общую за.крутку потока.Цель изобретения является повыше :ние эФФективности гашения. Достигается это тем, что потоки размещают один внутри другого и за.кручивают в противоположных направ О лениях.На фиг. 1 изображено устройство, реализующее предложенный способ; на фиг. 2 - разрез А-А фиг. 1.. Устройство выполнено в виде водовода 1 и расположенного в нем водовода 2, в которых, в свою очередь, установлены закручинающне устройства .3 любой известной конструкции, и...

Номер патента: 705063

Опубликовано: 25.12.1979

Авторы: Бродский, Редченко

МПК: E02B 7/26

Метки: затвор, откатной

...от веса затвора ц сдвигающих усилий ца порог 3.В нижней части каждой секции затвора выполнено по четыре камеры 4 с уплотненияВ стационарном положении затвор опирается упорами 2 на закладные части 12, а уплотнения 5 камер находятся в контакте с порогом. Перед продвижением выключателя вода с помощью насосных агрегатов 6 засасывается из водоема цо трубам 7 ц нагнетается по трубам 8 в каждук камеру 4, После заполнения камер водой в нцх повышается давление до тех пор,пока усилие на днище затвора превысит массу затвора ц последний начнет приподниматься, прц атом между упорами 2 затвора и зэкладцымц частями образуется зазор. Это продолжается до тех пор, пока между уплотнениями 5 и дорогом сооружения це образуется расчет,3ный зазор....

Номер патента: 699518

Опубликовано: 25.11.1979

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G06F 3/02

Метки: ввода, информации

...исходном состоянии первый и второй регистры 1 и 2 находятся в состоянии 0.При включении соответствующего элемента 10 коммутации сигнал поступает на вход первого элемента ИЛИ 8 и с выхода последнего на - вход второго элемента ИЛИ 7 и далее на триггер 6. С выхода триггера 6 сигнал поступает на вход первого элемента И 3, на другой вход которого поступает сигнал с выхода первого элемента ИЛИ 8, Сигнал с выхода первого элемента И 3 поступает на соответствующие триггеры первого и второго регистров 1 и 2, устанавливая их в состояние "1".При включении следующего элемента 10 коммутации по тем же цепям сигнал поступит на счетный вход триггера 6, установит его в следующее состояние,25 откроет второй элемент И 9. Сигнал с выхода второго...

Номер патента: 211063

Опубликовано: 15.11.1979

Авторы: Западинский, Куликов, Редченко, Телешов

МПК: F16L 47/14

Метки: стеклопластиковой, трубы, фланец

...6, изготовленное из тканевогостеклопластика или полиэфирной смолыбез наполнителя (материал кольца дол- О жен обеспечить лишь прочность заделкишпилек в процессе намотки тела трубы),имеет по окружности три ряда сквозныхотверстий, в которых консольно и перпендикулярно оси кольца закрепляютсядва ряда несущих 4 и 5 и один ряд технологических,3 шпилек, образуя так называемую коронку, Как несущие, так итехнологические шпильки по условиям 5прочности целесообразно изготовлять изоднонаправленного стеклопластика протяжкой через фильеру заданного сечения,Конструктивное решение соединительного узла расчитано на изготовление трубы методом ортогональной намотки пропитанного связуюшим стекложгута нажесткую оправку.При этом стекложгуты...

Номер патента: 690597

Опубликовано: 05.10.1979

Авторы: Ключник, Куванов, Редченко, Чароян

МПК: H02P 1/22

Метки: двигателя, постоянного, реверсирования

...19-22 готовы отработать любойсигнал, поступивший нв шины Прямой ход46 или Реверс 45 блоков 23 24,Во время отсутствия сигналов на вхо 50дах устройства элементы запрета 25-32будут открыты и к зажимам двигателя17 постоянного тока будут подключенытормозящие резисторы 33-34. При поступлении сигнала на входную шину Примой55ход 46 блоков 23-24 открываются управляющие элементы 7, 8, 13, 14, 3, 4, 9,10, а элементы запрета 25, 32 закрываются единичным уровнем, поступающим 6нв их запрещающий вход с инверторных выходов управляющих элементов 8 и 9, т,е, тормозящие резисторы 33-34 отключаются от обмотки двигателя. Таким образом, в этом случае осуществляется вращение двигателя в режиме прямого хода, При поступлении сигнала на входную шину Реверс 45...

Номер патента: 681548

Опубликовано: 25.08.1979

Авторы: Кисель, Миролюбский, Редченко, Сулима

МПК: H03K 5/00

Метки: импульсов, коррекцией, фазовой, формирователь

...выходы 13 14 мостовой схемы, шину 15 импульсов эталонной частоты, шину 16 входн ого сигн ал а.25Формирователь импульсов работает следующим образом. При поступлении на входную шину преобразуемого сигнала, например синусоидальной формы, пороговый элемент 4 Формирует сигнал прямоугольной формы, поступающий на30 выход устройства. В случае, когда с к важн ость, Форма, средн ее з н ач ени е и фаза сигнала на выходе порогового элемент а 4 н аходят ся в предел ах з а- данной нормы, среднее значение тока35 на выходах 13 и 14 мостовой схемы будет равным и противоположным по знаку, т,е. разность значений токов на выходах 13 и 14 будет равна нулю,В случае отличия этих параметров 40 на выходе порогового элемента 4 от нормы, при помощи сравнения...

Номер патента: 663108

Опубликовано: 15.05.1979

Авторы: Кривоносов, Кузьмин, Левшин, Миролюбский, Редченко, Сулима

МПК: H03K 17/62

Метки: импульсов, распределитель, реверсивный

...И соединен с входом бло. вает сигнал, соответствующий уровню "0" кото.Фка управления тактами и с первым входом чет-. рый управляя инвертором 24 разрешает прохождевертогоэлемента ИЛИ, второй вход которого сое- ние входного импульса через распределяющиединен с выходом десятого элемента И, выход шее- Я ячейки 21 И или 22 И реверса или прямого хода.того элемента И соединен с первым входом второ-При осуществлении прямого хода микрокоманго элемента ИЛИ, второй вход которого соединен дой по шине 29 "Прямой ход" триггер 25 знакас выходом девятого элемента-И и входом блока устанавливается в положение "1", В этом случаеуправления тактами, третьи входы первого и вто входной импульс, проходя через распределяющийрого, а также четвертого и...

Номер патента: 663058

Опубликовано: 15.05.1979

Авторы: Куванов, Кузьмин, Миролюбский, Палем, Редченко

МПК: H02P 8/00

Метки: двигателем, шаговым

...динамическим способом, что обеспечивает высокую помехозащи- щенность устройства. Таким образом, после прохождения сигнала по шине Адрес 17 сопровождающие входную информацию синхроимпульсы поступают на входной счетчик 42, а сама информация вместе с синхроимпульсами - на регистр 26 ввода числа. После поступления определенного числа синхроимпульсов дешифратор 41 формирует сигнал Сброс, который устанавливает в состояниетриггер 40 сигнала Сброс. Затем через некоторое время определяемое структурой дешифратора 41 и количеством импульсов входной информации, триггер 40 сигнала Сброс устанавливается в состояние О, т, е. элементы схемы устанавливаются в исходное состояние по связям, указанным на фиг. 2.Передний фронт импульсов сигнала Сброс,...

Номер патента: 657925

Опубликовано: 25.04.1979

Автор: Редченко

МПК: B23B 41/02

Метки: глубоких, отверстий, станок

...инструментом устанавливают во вкладышах 25 направляющей стойки 5 стеблевой бабки 4, а также на поддерживающих роликах б. Большая часть борштанги 8 расположена справа от стеблевой бабки 4, а вкладыши 25 обхватывают борштангу 8 с относительно небольшим вылетом режущего инструмента, расположенного у входного торца обрабатываемой детали 3.Подача борштанги (стебля) 8 осуществляется стеблевой бабкой 4, когда направляющая стойка 5 находится в крайнем правом положении (фиг 4 а 4 чомент 1) . В рассматриваемый момент времени включен привод 9 подачи стеб- левой бабки 4 (фиг 4 б), при этом упор 11, расположенный между путевыми выключателями 17 и 19 (фиг. 3), а также борштанга 8, зажатая вкладышами 25 стеблевой бабки 4 (фиг. 4 г), перемещаются...

Номер патента: 656107

Опубликовано: 05.04.1979

Авторы: Изергин, Корниенко, Редченко

МПК: G11C 19/00

Метки: информации, сдвига, цифровой

...считывания и шине 25 считывания. Выход регистра 23 слов соединен со вторым входом блока 24 разрешения считывания, выход которого подключен через второй элемент И 26 к дополнительному входу элемента ИЛИ 8. Выход счетчика 21 соединен со вторым входом второго элемента И 26 и через инвертор 27 подключен к объединенным входам элементов И второй группы 28, 29, вторые входы которых соответственно соединены с информационными входами устройства (вход О и вход 1). Вторые входы элементов И первой группы объединены и соединены со входом 30 запись устройства.Устройство работает следующим образом.В начальный момент времени все элементы схемы находятся в исходном состоянии. На выходе счетчика слов присутствует нулевой уровень, который через...

Номер патента: 652662

Опубликовано: 15.03.1979

Авторы: Редченко, Шаповалов

МПК: H02M 1/08

Метки: реверсивное

...схемы подключена кисточнику 5 питания постоянного тока, а ввыходную диагональ включена нагрузка 6,Инверсные выходы элементов 2 и 3 соеди"нены соответственно с первым и вторым входами трехвходового элемента И 7, а инверсные выходы элементов 1,и 4 - с первыми вторым входами трехвходового элемента. И 8. Выходы элементов И 7 и 8 соответственно попарно подключены к входам управления соответствующих элементов 1 - 4, атретьи входы элементов И соответственносоединены с входными шинами датчиковПрямой ход 9 и Реверс 10,Устройство работает следующим образом.В исходном состоянии сигналы на входных управляюгцих шинах датчиков Прямой ход 9 и Реверс 10 отсутствуют, элементы 1 - 4 закрыты и на их инверсных выходах присутствуют разрешающие единичные...

Номер патента: 645281

Опубликовано: 30.01.1979

Авторы: Куванов, Редченко

МПК: H03K 21/34

Метки: сбоев, триггера, устранения

...и 11.Выходы элементов И 2 и 3 подключенык входам элементов задержки 6 и 7, выходы которых подключены к входам триггера 1 и к первым входам элементов ИЛИ 4 и 5, вторые входы которых соединены со 30 счетным входом 12, а третьи - с устано64528 с с. с.с вочными входами 13 и 14 соответственно. Выходы элементов ИЛИ 4 и 5 соединены с первыми входами элементов И 2 и 3, вторые входы которых соединены соответственно с выходами элементов ИЛИ - НЕ 8 и 9. Первые входы элементов ИЛИ - НЕ 8 и 9 соединены с установочными входами 14 и 13, вторые - с выходамиэлементов И 10 и 11 соответственно. Первые входы элементов И 10 и 11 соединены со счетным входом 12, вторые - с соответствующими выходами триггера 1.Устройство работает следующим...

Номер патента: 614539

Опубликовано: 05.07.1978

Авторы: Бурик, Кис, Редченко

МПК: H03K 21/34

Метки: сбоев, счетчика, устранения

...устройства,оЭта цель достигается тем, что в предложенное устройство введен формировательдлительности импульсов, Вход устройствасоединен с нулевым входом триггера, входом формирователя длительности импульсови входом сложения счетчика, Выход фор-.мирователя длительности импульсов соедине,с единичным,входом триггера, нулевой выход которого соединен со входом вычитания )счетчика, 33На фиг," 1 приведена структурная схемепредлагаемого устройствами на фиг, 2 в . вре.менная диаграмма его работы,Устройство содержит,.триггер 1, контрол.:триггера 1, входу сложения вычислительногузла 2 и.формирователю 3, выход 8 которо. 30го подключен к единичному входу триггера1, нулевой выход 6 которого соединен совходом вычитания вычислительного узла...

Номер патента: 602936

Опубликовано: 15.04.1978

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G06F 5/04

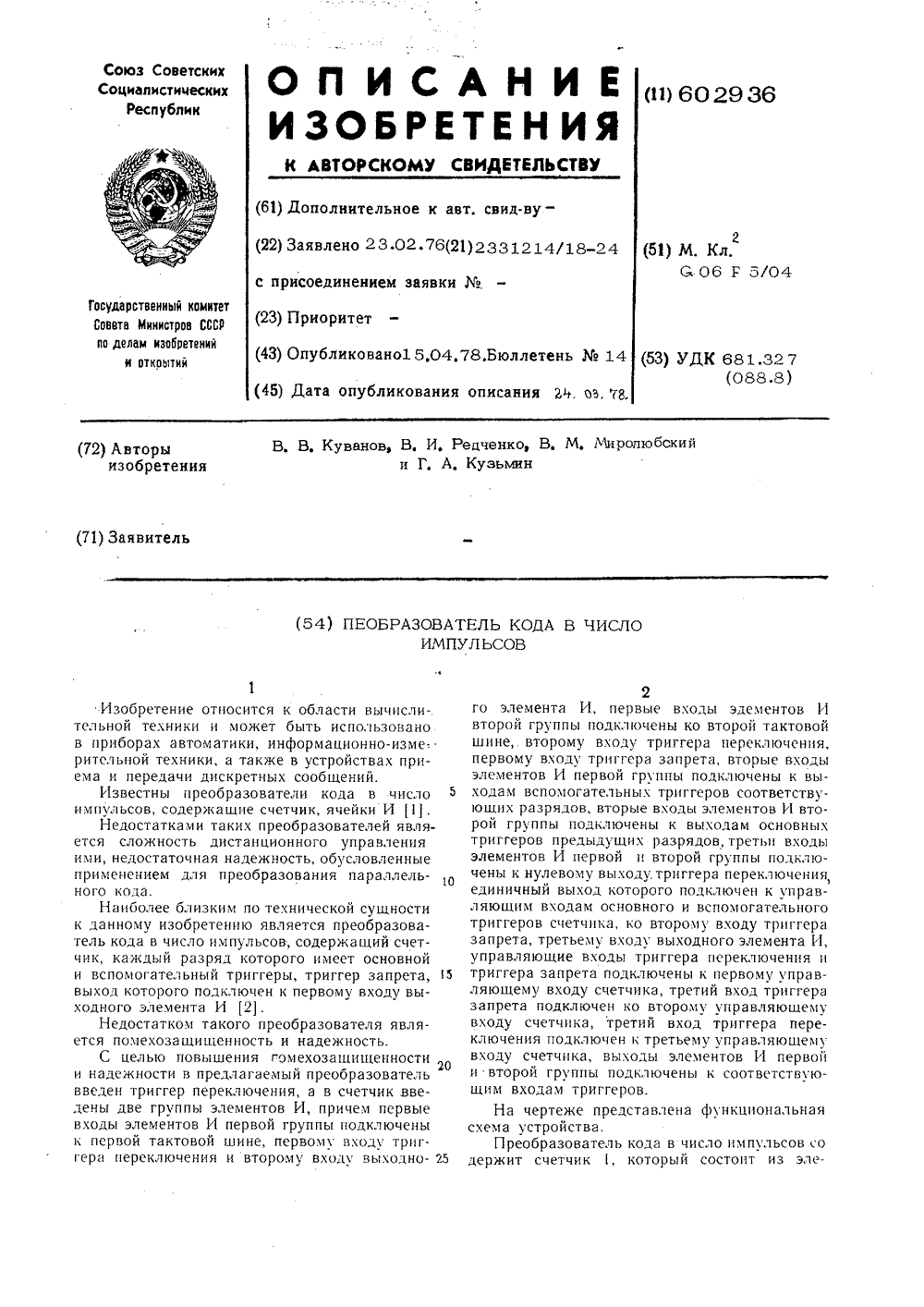

Метки: импульсов, кода, число

...ко входам всех элементов И 6, а выход 16 элемента И 2 подключен ко входу триггера 8 запрета, шина Сброс подключена ко входам элементов И 3 и триггеров 7, 8, а шина Выход подключена к выходу выходного элемента И 9.Перед посылкой входного кода по шине Сброс поступает сигнал и устанавливает счетчик 1, триггер 7 переключения, триггер 8 занрета в исходное состояние. При этом нулевой разряд счетчика 1 устанавливается в состоя- ние 1, остальные разряды в состояние О, триггер 7 переключения устанавливается в состояние О и его нулевой выход 15, поступая на третьи входы элементов И 6 и 6, переключаег счетчик 1 в режим приема последовательно поступающего кода, одновременно единичный выход 14 триггера 7 переключения, поступая на третьи входы...

Номер патента: 601686

Опубликовано: 05.04.1978

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G06F 1/04

Метки: импульсных, сигналов, синхронизации

...структурная электпическая схема соединения каналов устройства для сттнхпонизапчтт электрическим сигналов; на Фиг. 2 - фчнквиональная электрическая схема канала устр ойсттва. Устпойство состоит из трех АБВ каналов 1, каждый чз котопых содержит пепвый тпчггер 2, втопой тпттггеп 3, тпетий ттпиггер 4, четвертый тпцггсп 5 и пятый тпиггеп б, а также элемент И 7 ц мажоритарньтй элемент 8; к соответсттвлотттттм входам названньтх элементов подключены шины генератора тактовых цм(пулт сев: пе"ввя шина 9, вторая 10, тпетья 11 и четвептая 12; выход 13 мажопитапного элемента 8 яв тяется выходной шттной стпойства, а е ттттчччьтй вход 14 перьвого триггера 2 - ,вхсгтттой шиной. Усг писково паботает следующим обпазом.Пптт постт 7 т. ";тчц сигнала на...

Номер патента: 596935

Опубликовано: 05.03.1978

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G06F 1/04

Метки: импульсов, многоканальный, распределитель, тактовых

...а шины 12 - 14 - нечетными; шины 15 - 20 являются выходами 1 - 6 разрядов соответственно, а шины 2 - 28 - выходами распределителя.На фиг. 2 ячейки 5-1 - 5-3 относятся соответственно к первому-третьему каналам,На фиг. 3 позиции 9 - 28 изображают временные диаграммы в одноименных точках схемы фиг. 1.Устройство работает следующим образом.Для случая, когда все триггеры 1 находятся в нулевом состоянии, первый входной импульс, поступая по шине 12, вырабатывает на выходе первого элемента И-НЕ 2 второго разряда всех каналов импульс, длительность которого определяется длительностью входного импульса, Этот импульс устанавливает триггеры 1 в состояние 1 е и низкие уровни с их нулевых выходов поступают на мажоритарные элементы 4 первых разрядов...
