Преобразователь кода в число импульсов

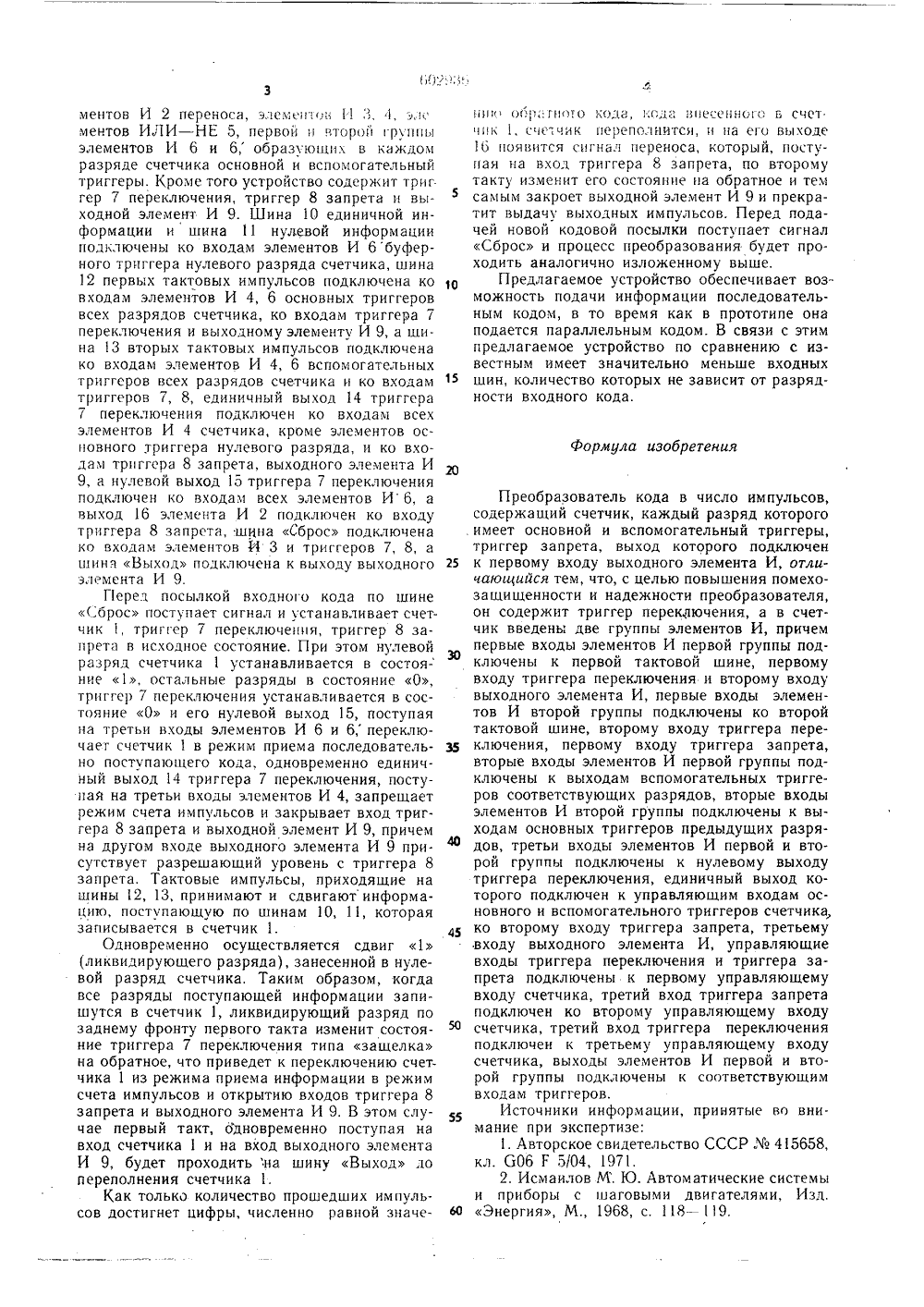

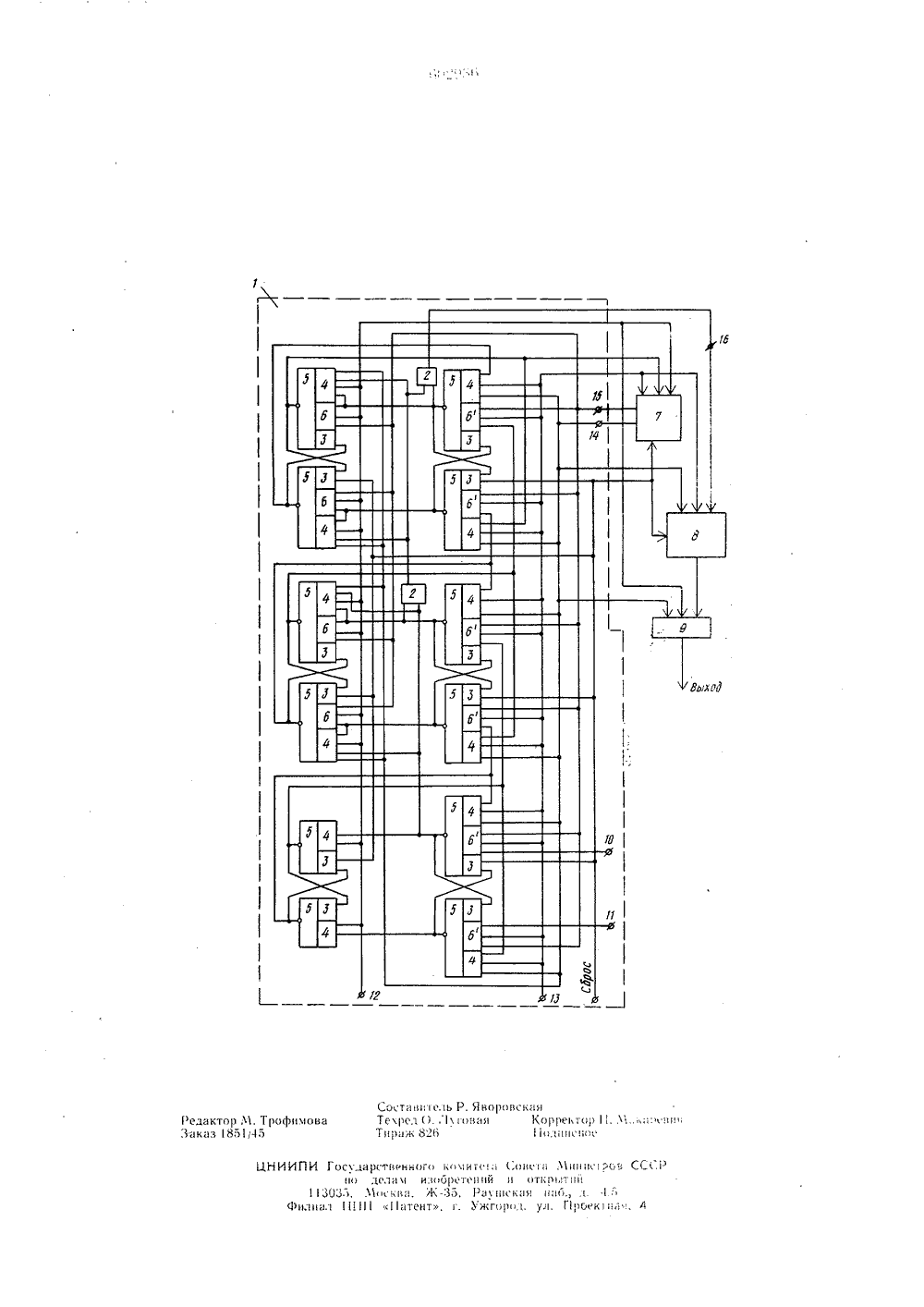

ФОП ИСАН И Е (10602936ИЗОБРЕТЕН ИЯ Союз Советских Социалистицеских Республик(,06 Г 5/О рисоединением заявкиосударственный комитетСовета Министров СССРоо делам изооретенийи открытий(088 8 Дата опубликования описания ъЬ, оз, 78. В, М, Миропюбскин В, И, Редчен и Г, А,КузьИзобретение относится к области вычислительной техники и может быть использовано в приборах автоматики, информационно-изме-. рительной техники, а также в устройствах приема и передачи дискретных сообщений.Известны преобразователи кода в число импульсов, содержащие счетчик, ячейки И 1.Недостатками таких преобразователей является сложность дистанционного управления ими, недостаточная надежность, обусловленные применением для преобразования параллель 10 ного кола.Наиболее близким по технической сущности к данному изобретению является преобразователь кода в число импульсов, содержащий счетчик, каждый разряд которого имеет основной и вспомогательный триггеры, триггер запрета, 15 выход которого полключен к первому входу выходного элемента И 12.Недостатком такого преобразователя является помехозащищенность и надежность.С целью повышения гомехозащищенности и надежности в предлагаемый преобразователь введен триггер переключения, а в счетчик введены две группы элементов И, причем первые входы элементов И первой группы подключены к первой тактовой шине, первому входу триггера переключения и второму входу выхолно 2го элемента И, первые входы эдементов И второй группы подключены ко второй тактовой шине, второму входу триггера переключения, первому входу триггера запрета, вторые входы элементов И первой группы подключены к выходам вспомогательных триггеров соответствующих разрядов, вторые входы элементов И второй группы подключены к выходам основных триггеров предыдущих разрядов, третьи входы элементов И первой н второй группы подключены к нулевому выходу. триггера переключения, единичный выход которого подключен к управляющим входам основного и вспомогательного триггеров счетчика, ко второму входу триггера запрета, третьему входу выходного элемента И, управляющие входы триггера переключения и триггера запрета подключены к первому управляющему входу счетчика, третий вход триггера запрета подключен ко второму управляющему входу счетчика, третий вход триггера переключения подключен к третьему управляющему входу счетчика, выходы элементов И первой и второй группы подключены к соответствующим входам триггеров.На чертеже представлена функциональная схема устройства.Преобразователь кода в число импульсов со держит счетчик 1, который состоит из элеФормула изобретения 55 ментов И 2 переноса, э.:емепо И 3, 1, э ментов ИЛИ - НЕ 5, первои и второйрупы элементов И 6 и 6, образуюших в каждом разряде счетчика основной и вспомогательный триггеры. Кроме того устройство содержит триг гер 7 переключения, триггер 8 запрета и выходной элемент И 9. Шина 10 единичной информации и шина 11 нулевой информации подключены ко входам элементов И 6 буферного триггера нулевого разряда счетчика, шина 12 первых тактовых импульсов подключена ко входам элементов И 4, 6 основных триггеров всех разрядов счетчика, ко входам триггера 7 переключения и выходному элементу И 9, а шина 13 вторых тактовых импульсов подключена ко входам элементов И 4, 6 вспомогательных триггеров всех разрядов счетчика и ко входам триггеров 7, 8, единичный выход 14 триггера 7 переключения подключен ко входам всех элементов И 4 счетчика, кроме элементов основного триггера нулевого разряда, и ко входам триггера 8 запрета, выходного элемента И 9, а нулевой выход 15 триггера 7 переключения подключен ко входам всех элементов И 6, а выход 16 элемента И 2 подключен ко входу триггера 8 запрета, шина Сброс подключена ко входам элементов И 3 и триггеров 7, 8, а шина Выход подключена к выходу выходного элемента И 9.Перед посылкой входного кода по шине Сброс поступает сигнал и устанавливает счетчик 1, триггер 7 переключения, триггер 8 занрета в исходное состояние. При этом нулевой разряд счетчика 1 устанавливается в состоя- ние 1, остальные разряды в состояние О, триггер 7 переключения устанавливается в состояние О и его нулевой выход 15, поступая на третьи входы элементов И 6 и 6, переключаег счетчик 1 в режим приема последовательно поступающего кода, одновременно единичный выход 14 триггера 7 переключения, поступая на третьи входы элементов И 4, запрещает режим счета импульсов и закрывает вход триггера 8 запрета и выходной элемент И 9, причем на другом входе выходного элемента И 9 присутствует разрешающий уровень с триггера 8 запрета. Тактовые импульсы, приходящие на шины 12, 13, принимают и сдвигаютинформацию, поступающую по шинам 10, 11, которая записывается в счетчик 1.Одновременно осуществляется сдвиг 1 (ликвидируюшего разряда), занесенной в нулевой разряд счетчика, Таким образом, когда все разряды поступающей информации запишутся в счетчик 1, ликвидирующий разряд по заднему фронту первого такта изменит состояние триггера 7 переключения типа защелка на обратное, что приведет к переключению счетчика 1 из режима приема информации в режим счета импульсов и открытию входов триггера 8 запрета и выходного элемента И 9. В этом случае первый такт, одновременно поступая на вход счетчика 1 и на вход выходного элемента И 9, будет проходить на шину Выход до переполнения счетчика 1.Как только количество прошедших импульсов достигнет цифры, численно равной значе 5 10 15 20 г 5 30 35 40 45 3 о обр,".Гно 10 коа, :ода 3 военного Б счет. к 1, сечик е 1)епо:еитсЯ, и на еГО выходе 16 появится сигнал переноса, который, поступая на вход триггера 8 запрета, по второму такту изменит его состояние на обратное и тем самым закроет выходной элемент И 9 и прекратит выдачу выходных импульсов. Перед подачей новой кодовой посылки поступает сигнал Сброс и процесс преобразования будет проходить аналогично изложенному выше,Предлагаемое устройство обеспечивает возможность подачи информации последовательным кодом, в то время как в прототипе она подается параллельным кодом. В связи с этим предлагаемое устройство по сравнению с известным имеет значительно меньше входных шин, количество которых не зависит от разрядности входного кода. Преобразователь кода в число импульсов, содержащий счетчик, каждый разряд которого имеет основной и вспомогательный триггеры, триггер запрета, выход которого подключен к первому входу выходного элемента И, отличающийся тем, что, с целью повышения помехозащищенности и надежности преобразователя, он содержит триггер переключения, а в счетчик введены две группы элементов И, причем первые входы элементов И первой группы подключены к первой тактовой шине, первому входу триггера переключения и второму входу выходного элемента И, первые входы элементов И второй группы подключены ко второй тактовой шине, второму входу триггера переключения, первому входу триггера запрета, вторые входы элементов И первой группы подключены к выходам вспомогательных триггеров соответствующих разрядов, вторые входы элементов И второй группы подключены к выходам основных триггеров предыдущих разрядов, третьи входы элементов И первой и второй группы подключены к нулевому выходу триггера переключения, единичный выход которого подключен к управляюшим входам основного и вспомогательного триггеров счетчика, ко второму входу триггера запрета, третьему входу выходного элемента И, управляющие входы триггера переключения и триггера запрета подключены к первому управляюшему входу счетчика, третий вход триггера запрета подключен ко второму управляющему входу счетчика, третий вход триггера переключения подключен к третьему управляющему входу счетчика, выходы элементов И первой и второй группы подключены к соответствующим входам триггеров.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР45658, кл. 606 Г 5/04, 1971.2. Исмаилов М". Ю. Автоматические системы и приборы с щаговыми двигателями, Изд. Энергия, М., 1968, с. 18 - 119.
