Прудков

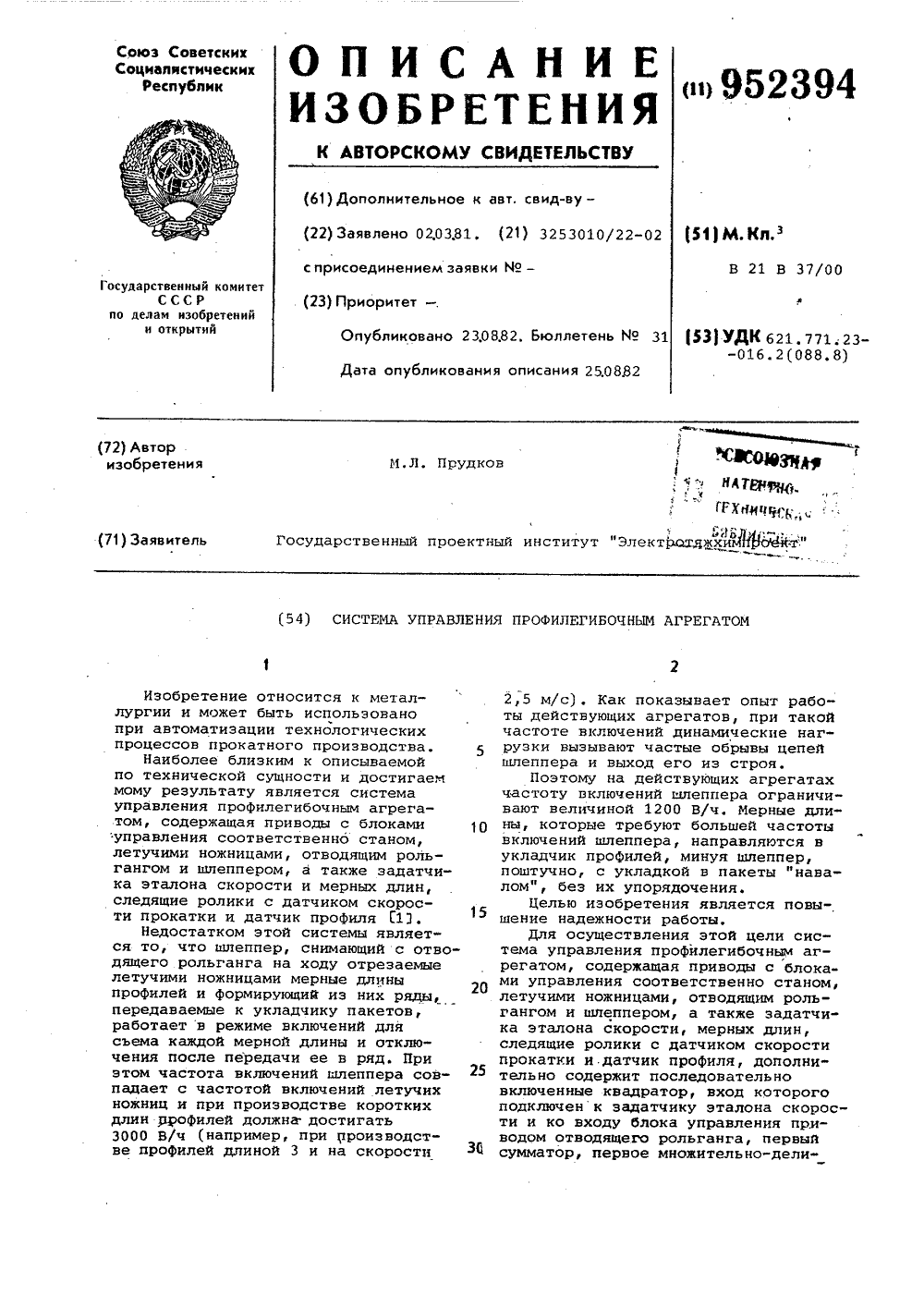

Номер патента: 952394

Опубликовано: 23.08.1982

Автор: Прудков

МПК: B21B 37/00

Метки: агрегатом, профилегибочным

...Чпв и (2)Множительно-делительным звеном 31,к которому подводятся сигналы пропорциональные Ч ,.п,Ь соответственноот датчика 11 скорости прокатки, задатчика 22 мерных длин, источника 32опорного напряжения, решается равенство 2) .; и результирующий задающийсигнал Ч подключается к задающему вхошду блока 20 управления приводом 16шлеппера бС помощью датчика 23 скорости шлеппера блоком 20 отрабатывается сигнал ЧЗ, т.е. обеспечивается соответствие скорости Чш сигналу Ч.3При этом скорость шлеппера би его захеватов 7 -Чш соответствует равенству 2в,:- - , - . - . )ш,) И 1 р 65 чем достигается перемещение каждой мерной длины 4 в ряд профилей 8 за время, равное времени цикла отрезания очередной мерной длины.Для предотвращения "эабуривания" профилей...

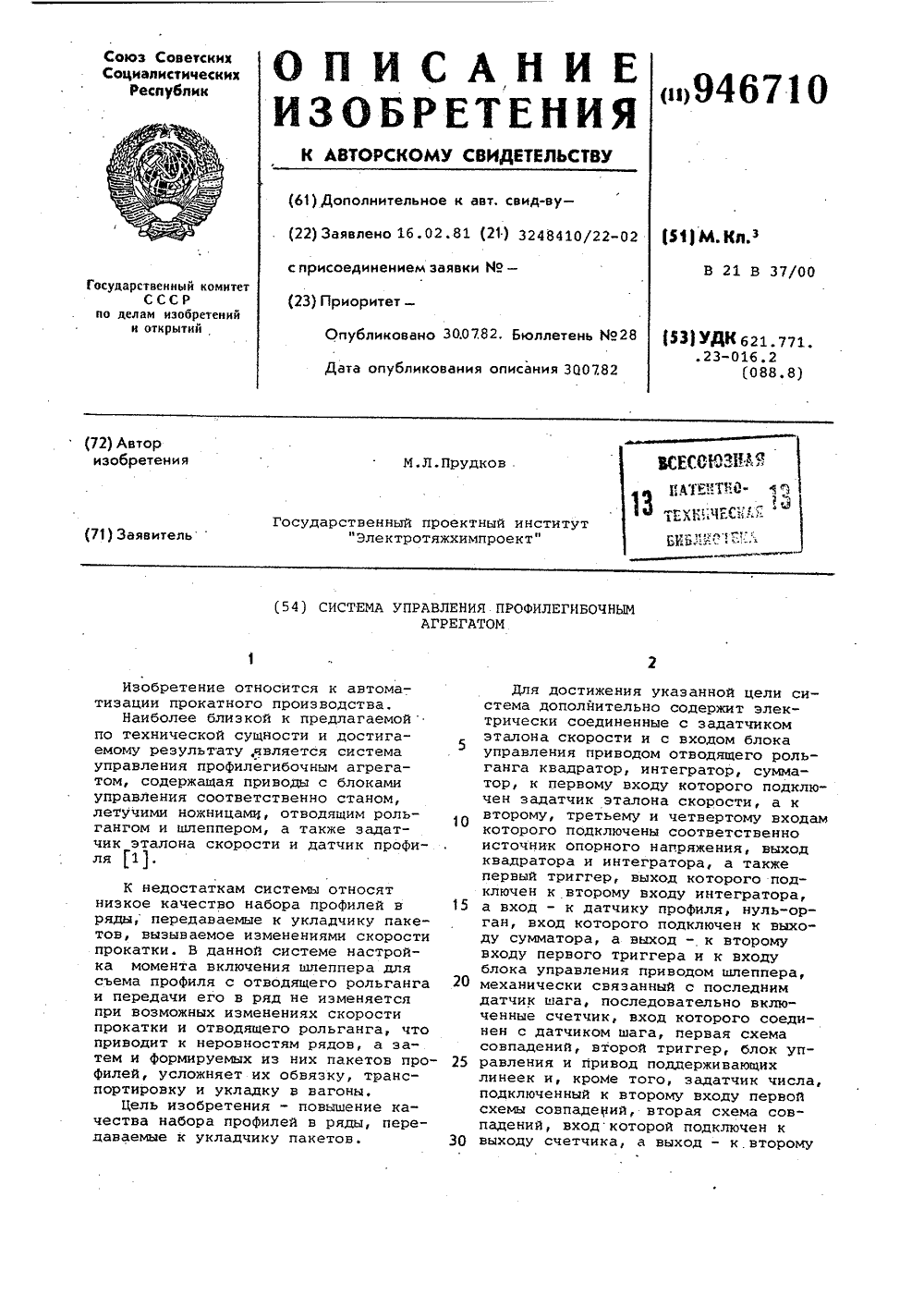

Номер патента: 946710

Опубликовано: 30.07.1982

Автор: Прудков

МПК: B21B 37/00

Метки: агрегатом, профилегибочным

...27профиля до границы отводящего рольганга 5;Ч - скорость отводящего рольРганга 5;промежуток времени движенияЧпрофиля 3 по рольгангу 5 отмомента срабатывания датчика 27 до момента подачи команды на включение шлеппераб для съема профиля 3 срольганга 5;промежуток времени движенияпрофиля 3 по рольгангу 5 отмомента подачи команды навключение шлеппера б домомента схода с рольганга5 профиля 3 при перемещенииего в ряд 8;1 - путь торможения профиля 3от сил трения со скоростиЧр до нуля во время перемещения его шлеппером б в ряд8 после съема с рольганга 5.. Как известно, путь торможения отсил трения1 т - КЧр ) (2)где К - постоянный коэффициент.Составляющие алгоритма (1) образуются: величина Ь - источником 25опорного напряжения; 1 - квадратом...

Номер патента: 946709

Опубликовано: 30.07.1982

Авторы: Прудков, Хомяченко

МПК: B21B 37/00

Метки: гнутых, пакетов, профилей, участком, формирования

...временного элемента 64 подключен к прямому выходу схемы 63 совпадений.Система работает следующим образом. 35 45 55 60 Командоапаратами 9,12,18 и 19 обслуживающий персонал участка Формирования пакетов включает и отключает приводы соответственно 7,10,14 и 15 транспортного рольганга 2, кантователя 4, горизонтального и вертикального ходов укладчика 3 в режиме неавтоматического управления. В ре" .жиме автоматического управления после подачи ряда 1 гнутых проФилей в зону датчика 5 последний срабатывает,через элемент ИЛИ 35 блока 26 определения цикла укладки последовательно включаются триггер 32, блок 8 управления и привод 7 транспортного рольганга 2. Ряд 1 перемещается рольгангьм 2 к укладчику 3. Цикл передачиряда 1 в укладчик 3 Фиксируется...

Номер патента: 944035

Опубликовано: 15.07.1982

Автор: Прудков

МПК: H02P 5/06

Метки: двухзонного, полем, постоянного, электродвигателя

...первый вход которого соединен с источником задающего сигнала, второй - с выходом датчика напряжения якоря электродвигателя, и датчик тока якоря электродвигателя, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, в него дополнительно введены два двухвходовых последовательно сое 50 55= Ц-с где - й - сопротивление якорнойцепи двигателя;0 и 31 - номинальные значениянапряжения и тока якорядвигателя.Ограничение выхода сумматора 4 -Оо - устанавливается на уровне, соответству кщем суммеОО 4=" +3 р (и)Если ток двигателя не превышает номинального значения, 3 с 3 н, то напряжение на зажимах двигателя также не пре-.вышает номинального 0 с 0 . При этомсигнал датчика 3 напряжейия не проходит через сумматоры 4 и 5 на...

Номер патента: 927422

Опубликовано: 15.05.1982

Автор: Прудков

МПК: B23D 25/16

Метки: мерным, проката, резом

...Ч проката15 и 12, 11 по положению 1 н и скорости Ч ножниц 2,Блок 5 синусоидального управления 15осуществлявт коррекцию выходного сигнала цифроаналогового преобразователя 7 и соответственно задающего сиг нала регулятора скорости 9 со стороны регулятора положения ножниц 2, и 20одновременно образует задающий сигнал,тока привода 1 на входе силового преобразователя 10 таким образом, 4 тоток (ускорение) привода 1 и скоростьЧн ножниц 2 изменяются в Функции от-.25рабатываемого текущего рассогласова-ния длины ь = 6 - 8 Н согласно выражениямПо сигналу датчиа тахограммы 37-39сивные счетчики 6,числа соответственнС помощью датчиковния проката 15 и посчетчики 6, 17-19 Фвыходах в первой полоки ц -5 тахограмм 3налы, соответствующл б,д Ь-ь 1,...

Номер патента: 925652

Опубликовано: 07.05.1982

Авторы: Булгаков, Писаренко, Прудков, Хейфец

МПК: B29D 27/00

Метки: вспенивающейся, композиции, непрерывного

...сумматора 12 с задающим сигналом эадатчика 13. Если величины этих сигналов не равны, то их разностьдс соответствуюцим знаком, Ьудучи преобразованной сумматором 12 в циФ- ровую Форму, вводится в циФровой интегратор 14, Ввод сигнала разности 5Давление измеряется датчиками давления 10 (Д- Д,),Для стабилизации процесса отверждения и улучшения качества иэделия 3 зона вспенивания заливочной компози-ции 2 должна находиться в заданной координате формующей камеры 9 и транспортеров 8. В этой же зоне должно находиться и максимальное давление наполнителя (пенопласта). Желаемая 1 О координата зоны максимального давления вводится в систему с помощью задатчика 13.Координата зоны максимального давления в Формующих транспортерах 81 измеряется блоком...

Номер патента: 921585

Опубликовано: 23.04.1982

Авторы: Ершов, Левчинский, Прудков, Пружанский, Шурыгин

МПК: A63B 69/20

Метки: спортсмена-воднолыжника, тренажер

...с выходом блока 22 и через одновибратор 39 со входом триггера 35. Второй вход логического элемента И 32 соединен с выходом триггера 35 и входом счетчика 34, у которого первый вход соединен с входом 21 блока 22 первым входом логического элемента И 33 и через одновибратор 38 счетным входом счетчика 34. Второй вход счетчика 34 соединен с входом 40 блока 22 и через второй вход логического элемента И 33 с входом триггера 35. Один из входов счетчика 34 соединен с входом 41 блока 21.Узел индикации содержит элемент 36 индикации и нуль-орган 37.Работа тренажера происходит следующим образом.Для присоединения, например, фала 8 воднолыжника 9, находящегося в зоне стартовой площадки 7, к захвату 3 с номером 1 и соответственно к движущемуся с...

Номер патента: 897365

Опубликовано: 15.01.1982

Авторы: Браудо, Крюков, Прудков

МПК: B21C 47/00

Метки: мелкосортного, металла, моталке, натяжения, стана

...напряжения стана. На выход источника 8 эталонного напряжения стана подается напряжение, пропорциональное скорости прокатки. Укладчик 18 укаладывает прокат на барабан 3.Устройство работает следующим образом.Во время приема металла в барабан моталки укладчик 18 находится в крайнем нижнем положении. После приема металла начинается процесс намотки с натяжением. Ток якоря двигателя 1 моталки возрастает до величины, установленной в блоке 7 ограничения тока при намотке, Одновременно сигнал с выхода датчика 2 тока включает блок 9 изменения уставки тока. Поскольку укладчик 18 проката имеет постоянную скорость движения, блок 9 изменения уставки тока через равные промежутки времени уменьшает уставку тока при намотке, Во время уменьшения уставки...

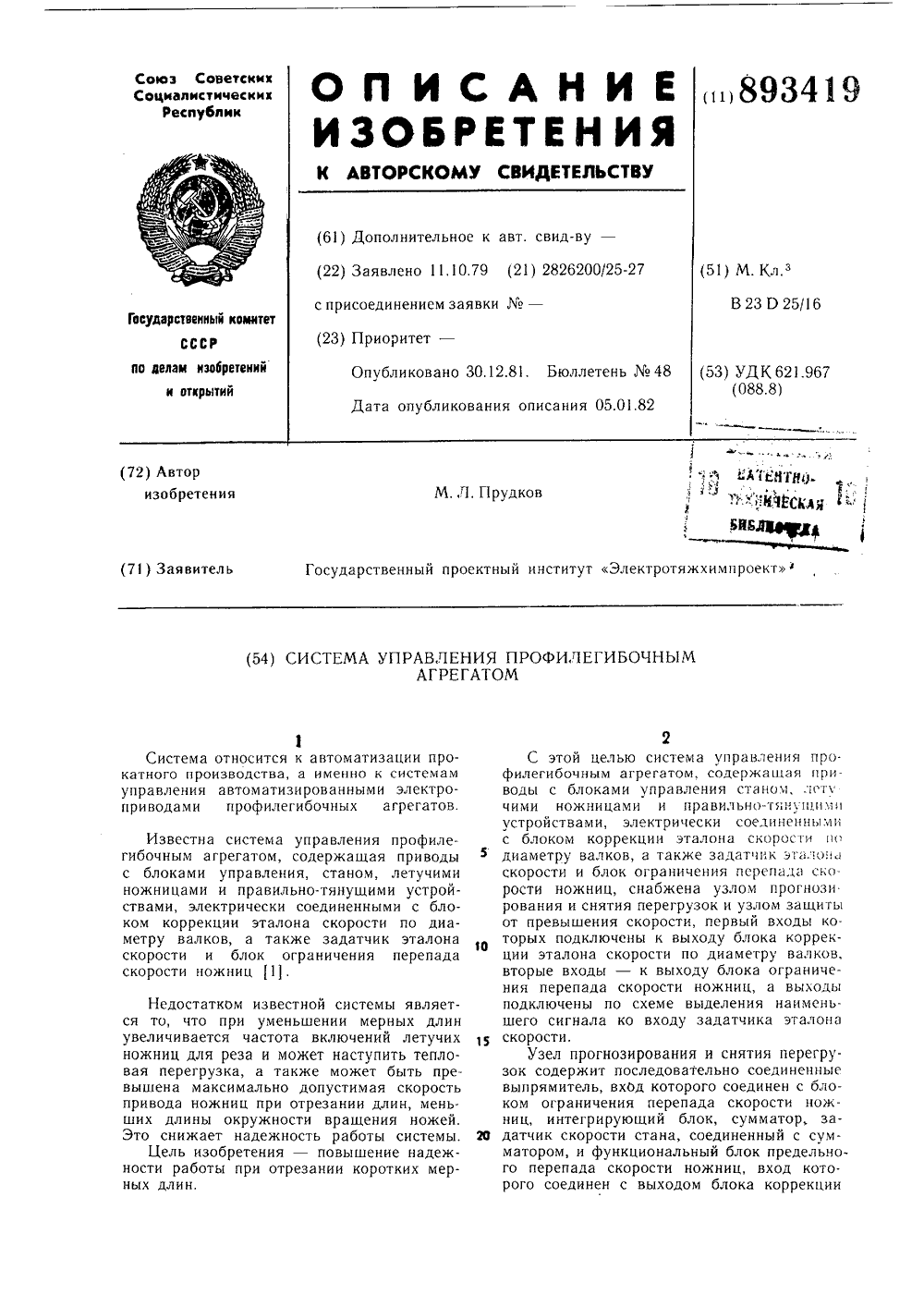

Номер патента: 893419

Опубликовано: 30.12.1981

Автор: Прудков

МПК: B23D 25/16

Метки: агрегатом, профилегибочным

...следующим образом.Задатчик 12 эталона скорости через блок 11 коррекции эталона скорости по диаметру валков выдает задающий сигнал скорости блокам 8 - 10 управления приводами 5 - 7 стана, летучих ножниц и правильно тянущего устройства. Блок 13 ограничения перепада скорости ножниц обеспечивает необходимый перепад скорости привода 6 ножниц - 2 Ь ы в интервалах между отрезаниями мерных длин гнутого профиля 3.Г 1 ри уменьшении мерных длин сокращается цикл реза и увеличивается частота включений привода 6 летучих ножниц 2. При этом может наступить тепловая перегрузка привода 6 и выход его из строя. Узел 15 прогнозирования и снятия перегрузок прогнозирует и снимает перегрузки привода 6 летучих ножниц 2. Для этого узел 15 содержит...

Номер патента: 891189

Опубликовано: 23.12.1981

Авторы: Прудков, Стебливский

МПК: B21B 37/00

Метки: агрегатом, гофрированной, полосы, производства

...входов реверсивного счетчика 36.С выхода делителя 37 частоты начинают поступать импульсы к одномуиз счетных входов счетчика 42 длясписывания ранее записанной разности между заданной и действительнойдлиной гофра на полосе 1,Частота импульсов на выходе делителя 37 соответствует уменьшеннойв К 4 раз частоте импульсов генератора 21, Число К 4 задается задатчиком 38 коэффициента чувствительности и соответствует чувствительностидлины гофров на полосе 1 к изменениюее растяжения, создаваемому клетями 3и 4 соответственно перед и за формующей клетью 2.В это время импульсы генератора 21подаются в реверсивный счетчик 36 иизменяют ранее записанное в нем число. Знак изменения этого числа определяется знаком разности между заданной и действительной...

Номер патента: 891188

Опубликовано: 23.12.1981

Автор: Прудков

МПК: B21B 37/46

Метки: агрегата, нагона, непрерывного, останова, петли, участка

...датчик 15 скорости полосы, ко входу сброса интегратора 25 подключен выход релейного элемента 20, выход нуль-органа 26 подключен ко входу командного блока 10,Работа системы происходит следующим образом.С помощью командного блока 10 иэадатчика 9 скорости устанавливаетсярабочая и заправочная скорости разматывателя 1 и механизмов 3 и 4 нагона петли в петлевое устройство 6.Блок 11 замедления выдает команду назамедление участка по окончанииразмотки рулона, а блок останова 12на останов участка при установкезаднего конца полосы в сварочной машине 16.В процессе размотки рулона уменьшается выход блока 13 измерен я диаметра рулона и соответственно изменяется скорость привода 2 разматывателя 1. Одновременно сигнал блока 13,пропорциональный диаметру...

Номер патента: 874279

Опубликовано: 23.10.1981

Автор: Прудков

МПК: B23D 25/16

Метки: летучих, ножниц, приводом

...ножей, проходимая с синхронной скоростью;Ь = 1, 75 (Ь,-Ь ) +Ь - граничнаядлина отрезаемой полосы.При превышении этой величины привод начинает работать с остановом.Включается триггер 31 и соответственно управляемый ключ 22.Цифроаналоговый регулятор перемещения ножниц 1, состоящий из реверсивного счетчика 9, цифроаналогового преобразователя 10, параболического преобразователя 11 (обведены пунктиром)1,через сумматор 12 с однополярным выходом, регулятор 13 скорости выдает сигнал з 1 ф силовому преобра зователю 7 для снижения скорости двигателя 2 летучих ножниц 1 с целью отработки рассогласования ьЬ. Сигнал 1 определяет величину и знак ускорения двигателя 2.Величина сигнала 1 определяется сигналом на выходе сумматора 24 блока 17...

Номер патента: 818690

Опубликовано: 07.04.1981

Авторы: Даскал, Милявский, Прудков, Пружанский, Ткаленко

МПК: B21B 37/46

Метки: агрегата, непрерывного, останова, петли, участканагона

...31 совпадения являетсявходом блока 18 замедления, выходом которого является выход схемы 31 совпадения.Блок 19 останова содержит схему 32 совпадений, задатчик 33 пути перемещениязаднего конца полосы на заправочной скорости и счетчик 34, выход которого подключен к одному из входов схемы 32 совпадений, на другой вход которого подключенвыход задатчика 33 пути перемещения заднего конца полосы, причем выход схемы 32совпадений является выходом блока 19, входами которого являются счетный вход и вход установки О счетчика 34.Система работает следующим образом.После сварки концов полос в сварочной машине 21 кнопкой 24 командного блока 14 задают рабочую скорость привода 2 разматывателя 1, приводов механизмов 3 и 4 нагона петли.Аварийный останов...

Номер патента: 818688

Опубликовано: 07.04.1981

Автор: Прудков

МПК: B21B 37/00

Метки: агрегатомотделки, полосового, проката

...И 73 передается разрешающий сигнал на элемент И 74, с которого сигналы датчика 2 поступают на выход 31 блока 22 и далее на шину-реверсивного счетчика 56 блока 19.Пока соблюдается неравенство:+ з)знаки выходного сигнала цифроаналогового преобразователя 57 блока 19 и задающего сигнала командоаппарата 15 на входе сумматора 17 совпадают и скорость механизмов 1 нагона превышает скорость механизмов 5 технологической части. Происходит нагон заготовки 3.По достижении равенства сигнал на выходе преобразователя 57 блока 19 становится нулевым, и скорости механизмов 1 и 5 выравниваются. Если 1 становится больше И+1 то знак сигнала преобразователя 57 изменится на противоположный и механизмы 1 начнут замедляться до достижения равенства.При...

Номер патента: 778956

Опубликовано: 15.11.1980

Авторы: Мирошник, Прудков, Пружанский, Ткаленко

МПК: B23D 25/16

Метки: летучих, ножниц, приводом

...входу выходного сигнала квадратора 25.Здесь Ч -скорость проката 5, из- .меряемая датчиком 12, сигнал которогоподключается к первому входу делителя 24) Ь = АЬ + Ьн - Ьр - величина,подводимая Ко второму входу делителя24 от.сумматора 23, к которому подвофцятся величины: аЬ - .от задатчика 7мерных длин, Ь- Ь Р- от источникайостоянного напряжения 26; ЬР - йостоянная величина пути перемещенияпроката 5 при синхронном перемещенииножей 1 с прокатом 5 в зоне в - Р(,фиг. 2; К - постоянная,К сумматорам 17 и 21 от источника26 подводится с противоположными зна-ками величины, пропорциональные максимальному ускорению привода 2 - 6,Поэтому при включенном ключе 19 выходной сигнал сумматора 21 равен выходному сигналу цифроаналогового преобразователя...

Номер патента: 746418

Опубликовано: 05.07.1980

Автор: Прудков

МПК: G05B 15/02

Метки: летучих, ножниц, приводом

...летучих ножниц 1 эа цикл реза. Путь перемещения проката б измеряется датчиком 7, который подключен по схеме отрицательной обратнойсвязи по входу счетчика 11, Путьперемещения ножей измеряется датчиком 3, который подключен со знаком+ ко входу счетчика 11, Выходсчетчика 11 через преобразователь12, функциональный преобразователь13 параболического типа, обеспечивающий без перерегулирования отработку заданного рассогласования ЬГ, изадатчик ускорения 14 подключен ковходу регулятора скорости 15 и задает последнему величину перепадачастоты вращения ь привода 2 для 15 обработки рассогласования д 1 . Задатчик ускорения 14 определяет на входе регулятора скорости 15 темп изменейия частоты вращения д или ускорение привода 2. На входы регулятора 20...

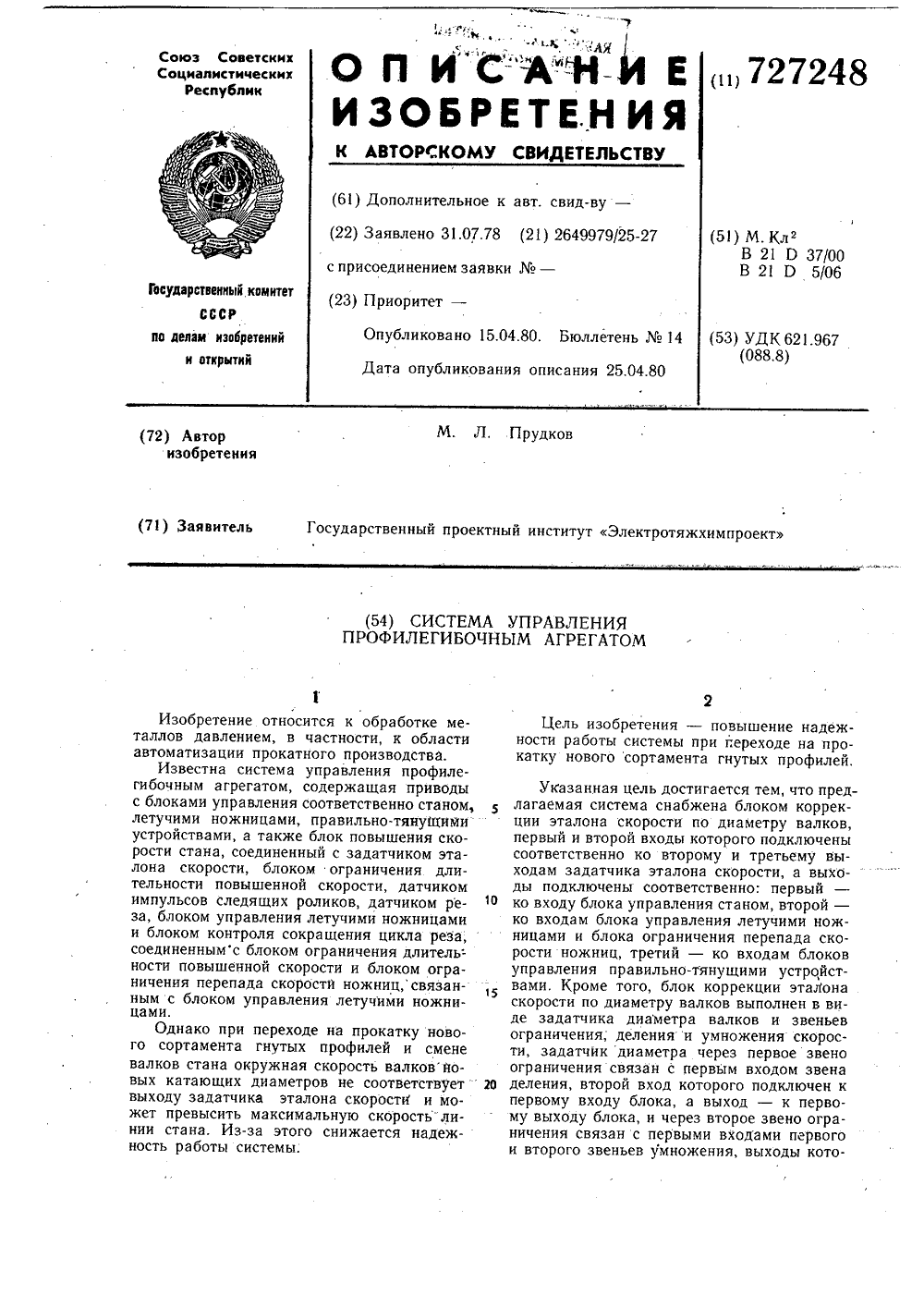

Номер патента: 727248

Опубликовано: 15.04.1980

Автор: Прудков

МПК: B21B 37/00, B21D 5/06

Метки: агрегатом, профилегибочным

...3). После перемещения спрофилированной полосы на заданнчю ве 45 50 5 Для сохранения неизменным соответствия между скоростями Ч и Чв при изменениях диаметров валков Р в необходимо, как следует из выражения (1), изменить задающий сигнал о 8 угловой скорости привода валков обратно пропорционально изменению диаметра валков 2 в. Изменение сигнала Чз осуществляется в предлагаемой системе с помощью звена деления 23 блока 9 коррекции эталона скорости по диаметру валков. На вход делимого звена 23 подается сигнал Чз задатчика 6 эталона скорости, а на вход делителя звена 23 - сигнал задатчика 21 диаметра валков 2 8 блока 9. При малых величинах катающих диаметров валков стана 1 сигнал эталона ю, на выходе звена 23 может превысить максимально...

Номер патента: 714605

Опубликовано: 05.02.1980

Автор: Прудков

МПК: H02P 5/06

Метки: вентильного, реверсивного, электропривода

...6 подается ня вход регулятора тока 4 параллельно и согласно с сигналом задания тока 1. 55Передаточная функция корректирующего звена 7 выбирается пропорциональной с коэффициентом пропорциональности К 4,(Р 1 = К,", (Р,Величина выходного скачкообразного сигнала 0 к релейного звена 8 пропорциональна с коэффициентом пропорциональности Квеличине "люфта" 0 преобразователя 2, т.е. Полная компенсация люфта 3 обеспечивяетсч при выполнении равенства Работа узла комгенсации 6 в различных режимах работы электропривода происходит следующим образом:11 ри остановленном электроприводе(скорость вращения О и задающий сигнал 1 равны нулю) выходной сигнал 1узла компенсации 6, как видно из рисунка, такЖе равен нулю,В момент пуска электропривода в...

Номер патента: 670352

Опубликовано: 30.06.1979

Автор: Прудков

МПК: B21B 37/00

Метки: агрегатом, петлевым, устройством

...скоростью, заданной командоаппаратом 13, то тележка 5 с натяжным барабаном 6 перемещается лебедкой 4 в сторону увеличения петли, При этом сигнал сельсин-датчика 25, выпрямленный фазовыпрямителем 19, пропускается диодом 20 и при достижении величины пробоя стабилитрона 21 поступает на вход сумматора 15 встречно задающему сигналу от командоаппарата 13. Напряжение пробоя стабилитрона 21 подбирается так, чтобы сигнал сельсин-датчика 25 начинал поступать на вход сумматора 15 в зоне приближения тележки 5 к своему конечному положению, соответствующему заполненному петлевому устройству 3. Выходной сигнал сумматора 15 начинает уменьшаться, соответственно уменьшаются сигналы задатчика 11 скорости, блоков 9 управления и скорость приводов 2. При...

Номер патента: 664768

Опубликовано: 30.05.1979

Автор: Прудков

МПК: B21B 37/70, G05B 15/02

Метки: порезкой, проката, станом, ходу

...повышения скорости обеспечивается замер длины перемещения проката в процессие увеличения и на повышенной скорости стана. Если режим повышенной скорости приводит к недопустимому для отдельных механизмов стана сокращению цикла отрезания мерных длин, блок 10 ограничения длительности повышенной скорости выдает сигнал блоку 14 на снижение скорости (информация о режиме работы стана поступает в блок 10 из блока 4).После реза блок 11 управления летучими ножницами 2 обеспечивает снижение скорости привода 13 ножниц для отрезания в следующем цикле заданной мерной длины проката 1,. Величина перепада скорости ножниц ЛК определяется блоком 11 ограничения перепада скорости ножниц по информации о заданной мерной длине прока. та Ь, поступающей к...

Номер патента: 657410

Опубликовано: 15.04.1979

Автор: Прудков

МПК: G05B 15/02

Метки: летучих, ножниц, приводом

...формирования сигналауправления. Путь перемещений ножейизмеряется датчиком 3 перемещения ножей, который подключен со знаком "+"36 ко входу регулятора 12 перемещения ножей блока 11 формирования сигнала управления,Выход регулятора 12 перемещенияножей подключен ко входу регулятораМ 13 скорости ножей и задает последнемувеличину перепада частоты вращения ВО)привода 2 для отработки рассогласования Ю , введенного от датчика 9 мерной длины.Ко входам регулятора 13 скоростиножей подключены также задающий сигнал датчика 8 скорости проката и сигнал отрицательной обратной связи датчика 4 скорости ножей. Датчик 8 скорос-ти проката задает скорость ножей сОсинхронную со скоростью проката в зоне реза,Функциональные блоки 15-21 обеспечивают ограничение...

Номер патента: 654934

Опубликовано: 30.03.1979

Авторы: Прудков, Пружанский, Ткаленко

МПК: G05B 15/02

Метки: порезкой, проката, станом, ходу

...зэдатчиком 16, от котопого в момент схождения ножей ножниц 4, фиксиремьтй датчиком 19. через ключ 15 в блок управления 6 вводится со знаком + величиназпз изгде ,з - заданная мерная длина проката;, - длина окружности врацтения ножей.Следовательно, Лз - заданное превы ш ение пути перемещения проката в цикле отрезания мерной длины над переметцением ножей летучих ножниц.Действительный путь перемещения проката 1 измеряется датчиком 17 импуль сов следящих воликов 3. Импульсы с выхода датчика 17 посттпатот на счетный вход-блока 6. Переметцение ножей измеряется датчиком тлмпльсов 18. который подключен на счтетньтй вход + блока 6. 50 Следовательно, блок 6 на втором выходе фиксирует= тз - г+где И - величина рассогласования. В момент,...

Номер патента: 617188

Опубликовано: 30.07.1978

Авторы: Дехтяр, Индицкий, Прудков, Пружанский, Ткаленко

МПК: B23D 25/02

Метки: порезкой, проката, стана, ходу

...запуска летучего режущего механизма в соответствии с выражениями при разгоне стана 1";11),при работе стана на установившейся скорости Р;)(Е-зад Е 1) Е = , с)2(а + а) И ц площадь К 2 1/2 2 ад- площадь К Б Б, И 2; 1- площадь К, Бз Из 12 2,а,-, - и, ) Величине Е ири разгоне ста 1 на соовветствует лплогцадь А К, Иь гдля установивзпейся скорости - площадь Г АТ, В, К, И, Д, и для замедления стана - ;площадь 12 Жг Кз Из Д 2. В сходном состоянии устройства сигнал на выходе триггера 28 отсутствует и поэтому снят сигнал запрета с управляющего входа задатчикз скорости стана, Под воздействием задающего сигнала с потенциометра 10 через усилигель 14, открытый ключ 15 и интегратор б станразгоняется с постоянным ускорением. При этом от сигнала с...

Номер патента: 616611

Опубликовано: 25.07.1978

Авторы: Левчинский, Перевезий, Прудков

МПК: G05B 19/406

Метки: программного

...1 останавливается. Одновременно сигналом триггера 13 счетчик импульсов 10, сбрасывается в нуль. 303540 Если при отключенном приводе 2 исполнительный орган 1 самопроизвольно опускается под действием собственного веса из-за неплотностей в гидро- цилиндрах 3 или золотнике 4, ревер сивный счетчик 17 суммирует импульсы датчика положения 9 исполнительного органа, подаваемые на счетный вход через элемент И 20, Который пропускает сигналы датчика положения 9 испол кительного органа. Когда число в счетчике 17 сравняется с числом в задатчике эоны нечувствительности 18, сработает второй блок сравнения 19, на вход логического блока 22 подается , сигналсработает триггер 33, вклю 55 чится триггер 13, усилитель 7 и электромагнит 5. Гидроцилиндрами 3...

Номер патента: 602253

Опубликовано: 15.04.1978

Авторы: Индицкий, Прудков, Пружанский, Ткаленко

МПК: B21B 37/70

Метки: гофрами, мерным, периодически, повторяющимися, полос, резом

...блоке 14 аналоговый сигнал выхода преобразователя 22 код - аналог.:поступает через усилитель 23 с параболической характеристикой на вход .уммирующего усилителя 24. На второй вход усилителя 24 с противоположным знаком поступает аналоговый сиг.йал датчика 7 скорости полосы 9, Когда сигнал на выходе усилителя 23 отсутствует и закрыт ключ 26, сигналом датчика 7 черезусилитель 24 задается системс 1 управленияэлектроприводом 2 летучих ножниц 3 скорость ножеК равная скорости полосы 9, Задающий сигнал усилителя 24 отрабатывается системой 1 управления с помощью датчика 4 скор кти ножей.Когда появляется сигнал на выходе усилителя 23, выходной сигнал усилителя 24 уменьшается и соответственно снижается скорость ножей. Если выходной сигнал усилителя...

Номер патента: 545401

Опубликовано: 05.02.1977

Авторы: Индицкий, Прудков, Пружанский

МПК: B21B 37/70

Метки: порезкой, проката, станом, ходу

...мерных длин и блок 35 скорости стана при резе. Выход блока 35 подключен также ко входу генератора 34.Система работает следующим образом (см. также поясняющую диаграмму на фиг. 2).В момент времени, соответствующий точке а (фиг. 2) в блок 32 управления с выхода элемента 31, либо с выхода 24 узла 17 выдается сигнал начала замедления стана со скорости , до скорости Кь Этот сигнал вызывает на выходе 40 блока 32 появление импульсного сигнала гашения реверсивного счетчика 30 и затем на выходе 41 в импульсно сигнала включения ключа 33 для ввода в реверсивныйсчетчик 30 от блока 37 слагаемой мерной длины Л 1 разрешающей повьпценпе скорости стана.Последняя образуется блоком 37 в цифровом коде при вводе от блоков 36 и 35 соответственно мерной...

Номер патента: 521079

Опубликовано: 15.07.1976

Авторы: Дехтяр, Индицкий, Прудков, Пружанский, Ткаленко

МПК: B21B 37/70, B23D 25/00

Метки: летучих, ножниц, электроприводом

...равен половине длинымежгэфрэвого промежутка). Отсчет пути 1цосуществляется следуюшим образом, Сигна- длэм ф 1 ф элемента И 14 триггеры 15 и 16устанавливаются в состояние "1",Появление сигнала "1" на прямом вых."де триггера 15 разрешает прохождение импульсов от датчика 1 на счетный вход триг-ргера 19 через схему совпадения 17, Триггер 19 передает в измеритель 5 через элемент ИЛИ 20 каждый второй импульс датчика 1, В то же время сигналом "0" инверсного выхода триггера 15 накладывается 60 запрет в схеме совпадения 18 на прохождение импульсов непосредственно от датчика 1 в измеритель 5 перемещения полосы 2.Одновременно с установкой триггеров 15 и 16 в состояние "1" счетчик 13 числа гофров на полосе сигналом "1 элемента И 14...

Номер патента: 491928

Опубликовано: 15.11.1975

Авторы: Даскал, Индицкий, Клушин, Прудков, Пружанский, Фурманов, Хейфец

МПК: G05B 15/02

Метки: порезкой, проката, стан, ходу

...7 - сигнал выхода стана па установившуюся скорость.Выходы узла управления 15 подключены к управляющим входам ключей 16 и 17. Через ключ 17 ко входу релейного элемента 7 подключен выход потенциометра 19 - ограничителя скорости стана. Узел управления 15 имеет выходы 23 - 27.Работа стана происходит следующим образом (см. также поясняющую диаграмму на фиг. 2).В момент времени а (фиг. 2) в узел управления 15 с блока управления летучим режущим механизмом выдается сигпал пуска на рез летучего реяущего механизма. Этот сигнал вызывает съем сигнала запрета на выходе 25 узла управления 5 и па входе счетчика 12. Счетчик 12 начинает счет импульсов датчика импульсов 20, которые соответствуют длине выходящего из стана проката, В момент времени б -...

Номер патента: 485413

Опубликовано: 25.09.1975

Авторы: Даскал, Индицкий, Клушин, Прудков, Пружанский, Фурманов, Хейфец

МПК: G05B 15/02

Метки: порезкой, проката, стан, ходу

...прокатывает полосу 16,Предлагаемый стан работает следующимобразом.Ко включающему входу запоминаюшегоблока 11 подключен датчик положения ножей 15 летучего режушего устройства 2,выдающий кратковременный импульс в момент окончания реза, К сбрасываюшемувходу запоминаюшего блока 11 подключенвыход блока 10 регулируемой задержки,который генерирует одиночный импульс срегулируемой временной задержкой, Входблока 10 регулируемой задержки подключен к выходу релейного звена 6,В момент окончания реза спрофилированной полосы 16 датчик положения ножей15 режущего устройства 2 выдает кратковременный импульс, включаюший запоминающий блок 11, При этом, на выходепеременного резистора 12 появляется сиг.нал, величина которого, зависящая от предварительно...

Номер патента: 365139

Опубликовано: 01.01.1973

Автор: Прудков

МПК: A61B 17/34

Метки: свища, формирования

...стенки изакрепляется в этом положении. Для удобства устройство выполнено разъемным, что позволяет после внедрения стенки органа в толЗО щу брюшной стенки снять выступающие над Изобретение относится к области медицины и касается хирургических инструментов, предназначенных для наложения свищей на полые органы.Известны устройства для формирования свища, содержащие канюлю, наружную трубку с уплотнительной надувной манжетой, шайбу с резьбовым стержнем, уплотнительную гайку, подвижную внутреннюю трубку и устройство для фиксации внутренней трубки в нужном положении.Однако использование таких устройств для пункции и отведения содержимого из полых органов возможно лишь в процессе широкого вскрытия полого органа.С целью введения канюли через...
