Уплотнение зубчатой муфты
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

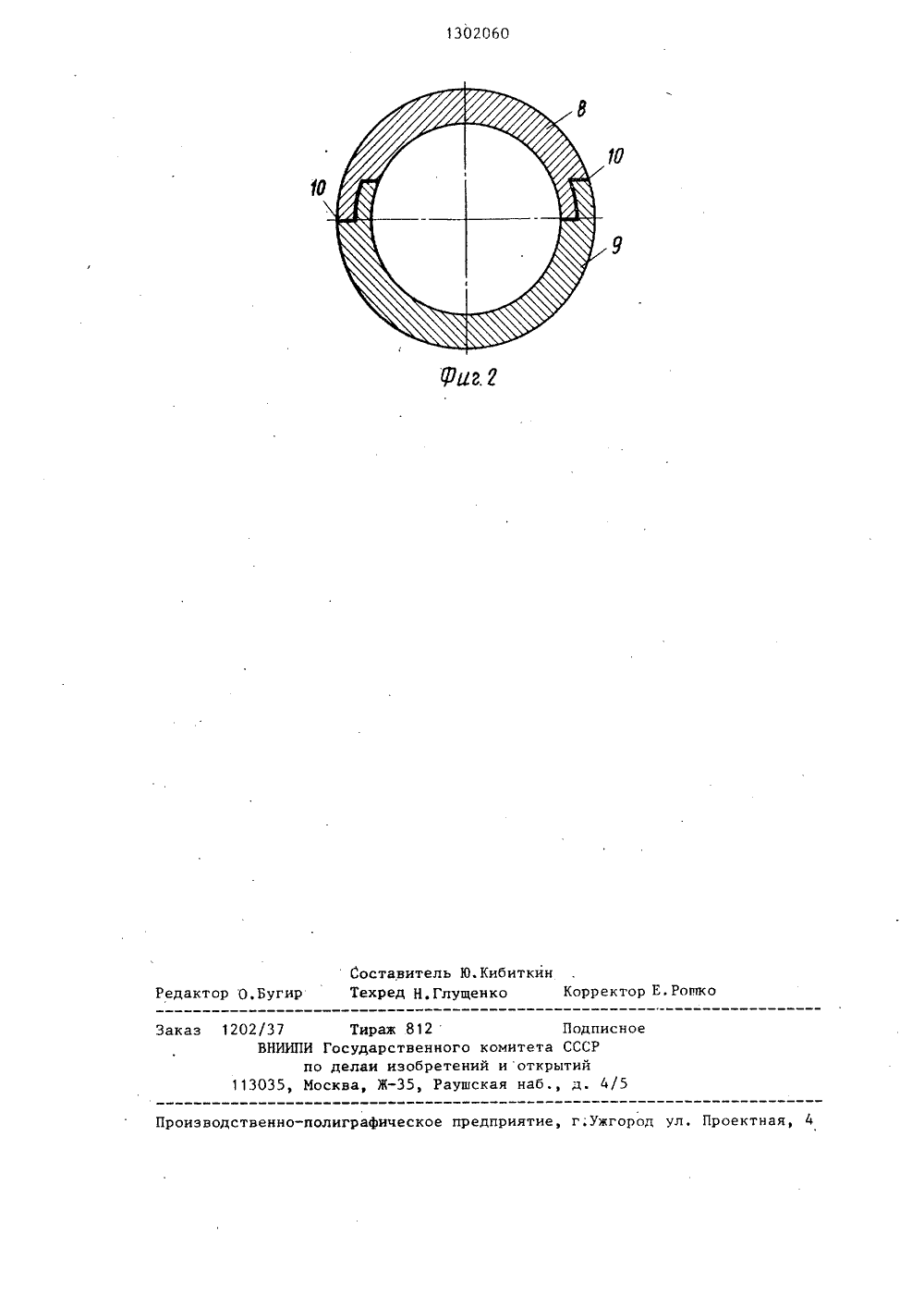

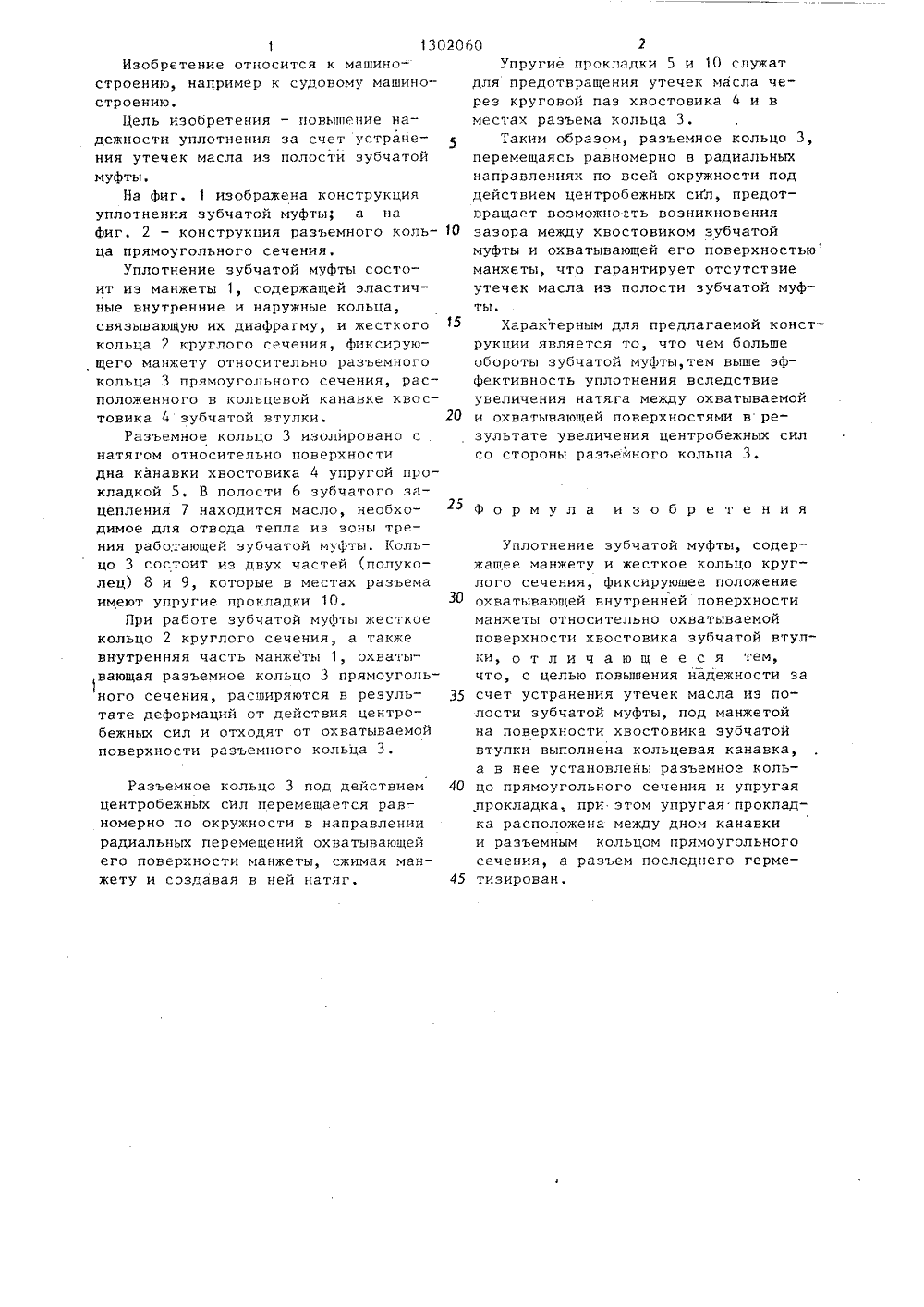

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 16 3 15 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ИЙ(54) УПЛОТНЕНИЕ ЗУБЧАТОЙ МУФТЫ(56) Авторское с596755, кл, Р 801 02060 А 1 вому машиностроению. Цель изобретения - повышение надежности уплотнения за счет устранения утечек масла. В кольцевой канавке хвостовика 4 зуб чатой втулки предусмотрено резъемное кольцо 3 прямоугольного профиля, наружная поверхность которого обхватывается внутренней поверхностью манжеты 1. При работе зубчатой муфты разъемное кольцо 3 всплывает под действием центробежных сил и,соприкасаясь с манжетой 1, образует плотное беззазорное соединение. 2 ил.13020 б 0 1Изобретение относится к машиностроению, например к судовому машиностроению.Цель изобретения - повышение надежности уплотнения за счет устранения утечек масла из полости зубчатой муфты.На фиг. 1 изображена конструкция уплотнения зубчатой муфты; а на фиг. 2 - конструкция разъемного коль ца прямоугольного сечения.Уплотнение зубчатой муфты состоит из манжеты 1, содержащей эластичные внутренние и наружные кольца, связывающую их диафрагму, и жесткого 15 кольца 2 круглого сечения, фиксирующего манжету относительно разъемного кольца 3 прямоугольного сечения, распОложенного в кольцевой канавке хвостовика 4 зубчатой втулки. 20Разъемное кольцо 3 изолировано с натягом относительно поверхности дна канавки хвостовика 4 упругой прокладкой 5. В полости 6 зубчатого зацепления 7 находится масло, необходимое для отвода тепла из зоны трения работающей зубчатой муфты. 1(ольцо 3 состоит из двух частей (полуколец) 8 и 9, которые в местах разъема имеют упругие прокладки 10, ЗОПри работе зубчатой муфты жесткое кольцо 2 круглого сечения, а также внутренняя часть манжеты 1, охваты)вающая разъемное кольцо 3 прямоугольного сечения, расширяются в резуль - 35 тате деформаций от действия центробежных сил и отходят от охватываемой поверхности разъемного кольца 3. Разъемное кольцо 3 под действием центробежных сил перемещается равномерно по окружности в направлении радиальных перемещений охватывающей его поверхности манжеты, сжимая манжету и создавая в ней натяг. 2Упругие прокладки 5 и 10 служат для предотвращения утечек масла через круговой паз хвостовика 4 и в местах разъема кольца 3.Таким образом, разъемное кольцо 3, перемещаясь равномерно в радиальных направлениях по всей окружности под действием центробежных сил, предотвращает возможно"ть возникновения зазора между хвостовиком зубчатой муфты и охватывающей его поверхностью манжеты, что гарантирует отсутствие утечек масла из полости зубчатой муфты.Характерным для предлагаемой конструкции является то, что чем больше обороты зубчатой муфты,тем выше эффективность уплотнения вследствие увеличения натяга между охватываемой и охватывающей поверхностями в результате увеличения центробежных сил со стороны разъемного кольца 3. Формула изобретения Уплотнение зубчатой муфты, содержашее манжету и жесткое кольцо круглого сечения, фиксирующее положение охватывающей внутренней поверхности манжеты относительно охватываемой поверхности хвостовика зубчатой втулки, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности засчет устранения утечек масла из полости зубчатой муфты, под манжетойна поверхности хвостовика зубчатойвтулки выполнена кольцевая канавка,а в нее установлены разъемное кольцо прямоугольного сечения и упругая,прокладка, при этом упругая прокладка расположена между дном канавкии разъемным кольцом прямоугольногосечения, а разъем последнего герметизирован,1302060 оставитель Ю.Кибиткинехред Н.Глущенко ректор Е.Рощк едактор О,Бугир 2/37 ВНИИП Тираж 812И Государственного комипо делаи изобретений иМосква, Ж, Раушская Подписноета СССР аз крытииб., д. 4 13035 роизводственно-полиграфическое предприятие, г.Ужгород ул. Проектная, 4
СмотретьЗаявка
3932884, 22.07.1985
НИКОЛАЕВСКИЙ КОРАБЛЕСТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. АДМ. С. О. МАКАРОВА
ПОПОВ АЛЕКСЕЙ ПАВЛОВИЧ, КОРЧАГИН ЮРИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F16J 15/32
Метки: зубчатой, муфты, уплотнение
Опубликовано: 07.04.1987
