Поляков

Номер патента: 1399063

Опубликовано: 30.05.1988

Авторы: Ивлев, Поляков, Свинаренко, Усенко

МПК: B23Q 7/00

Метки: вибробункер

...скорость вращения пологоцилиндра 14 устанавливается путемсоответствующей настройки его тормозного устройства, которое смонтировано на предбункере, 2 ил,2окнами 15, который свободно установлен в выполненном на дне 4 чаши 2кольцевом пазу 16. Количество егоокон 15 равно или кратно количествуокон 9 шлюзовой камеры 6. Для регулирования количества заготовок, поступающих из предбункера 5 в чашу 2,вибрабункер снабжен тормозным устройством, смонтированным на предбункере 5 с возможностью взаимодействия с цилиндром 14 распределительного устройства. Оно содержит закрепленный на предбункере 5 корпус 17,в цилиндрическом отверстии 18 которого установлена фрикционная шайба19,подпружиненная относительно регулировочного винта 20 пружиной...

Номер патента: 1398935

Опубликовано: 30.05.1988

Авторы: Володарец, Деревянко, Кокин, Кулагин, Малый, Поляков

МПК: B21B 1/08

Метки: горячекатаный, низкотавровый, профиль

...расстояния оси симметрии от точки сопряжения боковой грани стенки и верхней грани полки менее 0,1 ширины канавки не обеспечивает снижающих напряжений в переходной зоне от полки к стенке, так как усилие Р от боковой грани выемки направлено за сечением, проходящим через точку сопряжения боковой грани стенки и верхней грани полки. Кроме того, уменьшение расстояния оси симметрии менее 0,1 ширины канавки заметно ослабляет полку, так как максимум ширины канавки расположен в теле выступающей части 10 полки 2. Увеличение расстояния оси симметрии от точки сопряжения больше чем на две ширины канавки нецелесообразно ввиду ослабления действия подпирающих усилий настолько, что они не повышают качества металла.Ширина канавок на нижней грани...

Номер патента: 1397965

Опубликовано: 23.05.1988

Авторы: Поляков, Скоблин, Сучков

МПК: G11B 15/12

Метки: воспроизведения, записи, магнитной

...магнитной головки,Цель изобретения - снижение уровня шумов и стирающего действия магнитной головки за счет уменьшения паразитного намагничивания последней.На чертеже приведена структурная схема устройства.Устройство содержит магнитную головку 1, заграждающий фильтр, выполненный на катушке 2 индуктивности и конденсаторе 3, первый, второй и тре тий транзисторы 4 - 6 соответственно, резисторы 7 и 8, включенные в базовую и эмиттерную цепи третьего транзистора 6, усилитель 9 записи, усилитель 10 воспроизведения, резистивный 20 делитель, выполненный на резисторах 11 и 12 и подключенный к базе второго транзистора 5 и к ключу 13 управления режимами работы.Устройство работает следующим обра.25 зом.В режиме записи напряжение питания подается от...

Номер патента: 1396192

Опубликовано: 15.05.1988

Авторы: Лысцова, Поляков, Федотов

МПК: H01H 69/01, H02H 3/08

Метки: защиты, направленной, переменного, сети, ступенчатой, токовой

...органа 18, на всех входах и выходе второго элемента И 21, В результате снятия сигнала с первого входа пятого элемента И 41 исчезает сигнал на еговыходе, на втором входе и выходе восьмого элемента ИЛИ 42 и на связанномс ним втором входе пятого элемента И 41, на дополнительном входе третьего элемента ИЛИ 32, Исчезают сигналы на входах и выходе второго элемента ИЛИ 31, на входах и выходе четвертого элемента ИЛИ 33, на входе первого элемента 26 задержки, на втором вхо,це и выходе шестого элемента ИЛИ 35, на первом входе и выходе пятого элемента ИЛИ 34, нв К-входах первого 29 и второго 30 триггеров. Устройство возвращается в исходное состояние.Первый элемент 26 задержки в этом ре-, жиме не успевает сработать, так как время его...

Номер патента: 1396149

Опубликовано: 15.05.1988

Авторы: Поляков, Толпарев

МПК: G06F 17/18

Метки: процесса, случайного, характеристик

...вход которого подан нулевой потенциал. В случае равенства произведения нулю блок 13 сравнения выдаетгсигнал, запрещающий обработку данной выборки, действие которого сводится к сбросу блоков устройства в исходное состояние. Одновременно с выхода второго элемента И 3 значение 6 выдается для использования в аппроксимирующем рас" пределении.Первый блок 9 извлечения корня определяет А в соответствии с (3), Значение А из него поступает на вход делителя первого делителя 4, в которомлопределяется величина й/А. Значение последней поступает в логарифматорл 10, где определяется 1 п (й/А).Из логарифматора 10 эта величина поступает на входы третьего масштабного блока 16 и второго масштабного блока 11. В последнем определяется 1 4значение - 1 п...

Номер патента: 1395837

Опубликовано: 15.05.1988

Авторы: Вайсман, Грачев, Поляков, Шабунина

МПК: B65G 21/00, E21F 5/20

Метки: аспирационное, перегрузки, пунктов, сыпучих, укрытие

...В самой верхней стенке 6 30выполнены отверстия, герметизированные уплотнителем, черезкоторые вовнутренний объем укрытия подходят паропровод, заканчивающийся форсунками 9,35Аспирационное укрытие работаетследующим образом.Запыленный воздух поступает н корпус 1 вместе с сыпучим материалом 3по течке 2. В момент удара материалао ленту 4 происходит резкое унеличение давления внутри корпуса 1 и подвижная верхняя стенка корпуса 6 поднимается вверх, открывая задвижку 8с помощью шарнирной связи 7, Вследствие этого увеличивается расход парачерез форсунки 9, Запыленный воздушный поток, проходя по корпусу 1 всторону аспирационного патрубка 5,встречает на своем пути паровое облако, образованное форсунками 9.Вследствие контакта с паром пылевые частицы...

Номер патента: 1395377

Опубликовано: 15.05.1988

Авторы: Козлитинов, Компанеец, Плешивенко, Поляков, Урицкая

МПК: B04B 5/02

Метки: центрифуга

...вал 2, шестерен 14 - -б, жестко насаженных на валы 17 и 18 фильтрующих барабанов 4.Устройство работает следующим образом.Вращение от электродвигателя 11 через ременнукг передачу 12 передается на приводной вал 2, на котором установлено основание 3 ротора 1. Установленные по периферии ротора фильтрующие барабаны 4 получают возможность вращения вокруг оси ротора. При вращении основания 3 шестерни 14 обкатываются по шестерне 13, свободно насаженной на вал 2. Вследствие этого вал 8 вместе с барабаном 4 приводится во вращательное движение вокруг своей оси. Поскольку шестерня 16 входит в зацепление с шестерней 15, жестко сидягцей на валу 18, то попарно сближенный бара. бан 4 также начнет вращаться, но в противоположном направлении. Направление...

Номер патента: 1394439

Опубликовано: 07.05.1988

Авторы: Булдаков, Ладиков, Поляков, Шабанов

МПК: H04B 1/74

Метки: данных, каналов, передачи, переключением, связи

...задержки (и до 1 без таковых), В результате объемы передаваемой устройством инФормации увеличиваются по сравнению с известным в 1,5-2 раза.Формула и э обретения 1. Устройство для передачи данных с переключением каналов связи, содержащее блок управления, первый, вто-., рой, третий и четвертый оконечные инАормационные блоки, первые выходы которых соединены соответственно с первым, вторым, третьим и четвертым входами блоков коммутации, первый, второй, третий и четвертый выходы которого подключены к первым входам соответственно первого, второго, третьего и четвертого оконечных инАормационных блоков, вторые входы которых являются инАормационными входами устройства, информационными выходами которого являются вторые выходы первого,...

Номер патента: 1394034

Опубликовано: 07.05.1988

Авторы: Адамов, Великотный, Виногоров, Иванов, Ильин, Ляпунов, Поляков

МПК: G01B 21/00

Метки: головка, измерительная

...отклонении измерительного штока 2 от оси головки) происходит адекватное смещение источника 4 излучения - светодиода на некоторое расстояние дх. Одновремен - но происходит смещение светящегося изображения светодиода на дх(фиг,2) в плоскости Фоточувствительной поверхности фотоприемника б позиционно-чувствительного датчика, что приводит к появлению сигнала рассогласования, характеризующего величину и направление укаэанного смещения. При(чем значения д Х и а Х связаны соотношениемьх =дх 8,где- линейное увеличение оптической системы.Выделение и обработка сигнала рассогласования осуществляются следующим образом. Светящееся изображение светодиода, формируемое оптической системой ПЧД, проецируется на приемную поверхность фотоприемника 6...

Номер патента: 1393861

Опубликовано: 07.05.1988

Авторы: Гончаров, Дмитриев, Поляков

МПК: E02B 1/00, E02B 3/06

Метки: причального, сооружения, строительства

...т.На палубе плавсредства 1 укладывают слой изолирующего материала 2,например рубероида, для снижения3сцепления между плавсредством 1 иднищем блока 3, устанавливают арматурные каркасы, бетонируют,цнищеи стены секций коробчатого или корытообразного поперечного сечения. Высота стенок секций должна превьппатьрасчетный строительный уровень вместе установки причала.После окончания бетонированиявсех секций с деформационными швамии промежуточным оголовком обеспечивают жесткость всего блока, монтируютанкерные тяги нижнего пояса, подготавливают элементы верхнего строения,анкерные плиты и тяги для них.Таким образом, причальное сооружение в виде укрупненного блока 3 максимально подготавливают к транспортировке и монтажу, На месте строительства...

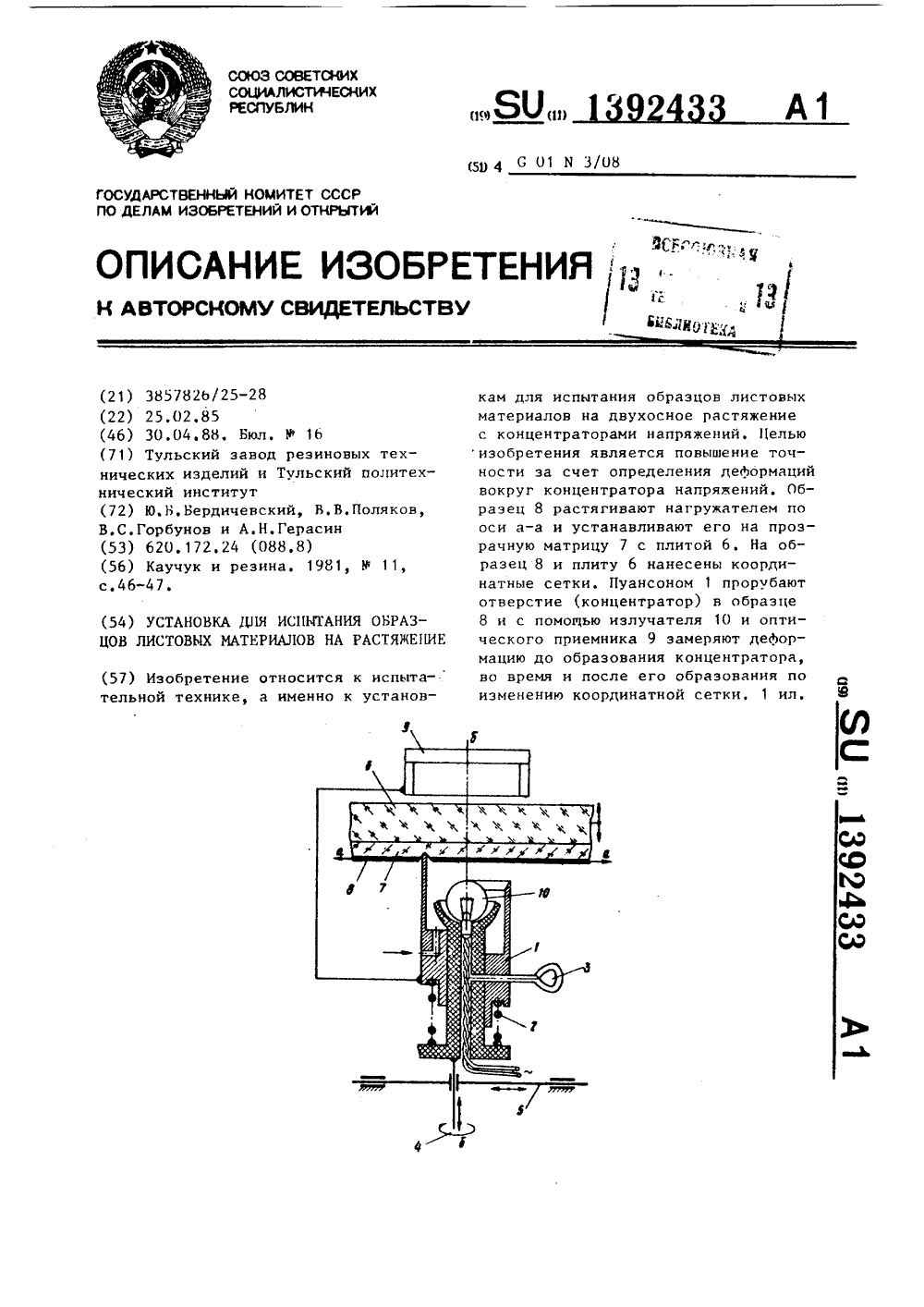

Номер патента: 1392433

Опубликовано: 30.04.1988

Авторы: Бердичевский, Герасин, Горбунов, Поляков

МПК: G01N 3/08

Метки: испытания, листовых, образцов, растяжение

...прозрачной матрицы 7, контактирующей с освещаемой естественным или искусственным излучателем10 жесткой прозрачной плитой, совмещая при этом координатные сеткина плите 6 и образце 8 перемещениемпоследнего относительно плиты 6. Взаранее заданную зону образца 8, вкоторой необходимо создать концентратор напряжения, подводят пуансон 1со сжатой пружиной 2. Размещают пуансон 1 около поверхности образца 8 нарасстоянии срабатывания пружины 2ударного действия и фиксируют его вэтом положении. Включая приемник 9,прикладывают заданные растягивающиеусилия к образцу 8 по оси а-а, регистрируют при этом изменения координатной сетки, нанесенной на поверхность2433 45 50 55 5 10 15 20 25 30 35 40 образца 8, относительно базовой сеткиплиты 6. Затем...

Номер патента: 1392129

Опубликовано: 30.04.1988

Авторы: Киселев, Петров, Поляков, Скурский, Удилов

МПК: C21D 9/673, F27D 7/04

Метки: вентилятор, нагревательной, печи, центробежный

...часть корпуса б подшипников, Спицы 2лопасти 14 приводного шкива 7 выполнены в виде лопастей осевого вентилятора.Вентилятор устанавливается ннерабочей камеры печи и сообщается сней посредством подводящего 15 и отводящего 16 патрубков,Вентилятор работает следующим образом.При вращении рабочего колеса 3происходит принудительная циркуляциянагретых газов печи и их разбавлениенеобходимым количеством наружноговоздуха, подаваемого для охлажденияузла подшипников через осевое отверстие полого вала 4 и кольцевой зазормежду наружной поверхностью пологовала 4 и корпусом 1 рабочего колеса.Спицы-лопасти 14 приводного шкива 7при этом создают дополнительный ох-лаждающий поток, который Формируетсязаборным коническим патрубком 11 инаправляется в...

Номер патента: 1392126

Опубликовано: 30.04.1988

Авторы: Купреев, Мамедов, Машленко, Михайлов, Пиксаев, Поляков, Псарев

МПК: C21D 9/52

Метки: высокопрочной, оцинкованной, проволоки

...Н/мм Режим Пример Временное соОбжапротивление Время цин- коватие,%1630 1450 1700 500 1730 1550 17 фО 1570 1 35 10 10 3 43 1 О 4 48 10 тельной холодной деформации со степенью обжатия больше 507, имеет механические свойства ниже механических свойств проволоки без покрытия, В заготовке, подвергнутой предварительной холодильной деформации меньше 417., ячеистая субструктура еще не сформирована, т.е. интенсивный рост упругих искажений не прекратился. Температурная обработка данной заготовки может привести к снятию части упругих искажений за счет упорядочения дислокационной структуры. Однако последующая холодная деформация, изменения в субструктуре нарушают уже созданную упорядоченную дислокационную структуру. Дислокации оказываются...

Номер патента: 1392123

Опубликовано: 30.04.1988

Авторы: Долженков, Ларин, Лещенко, Лиханский, Мигаль, Поляков, Фот, Хусид, Чебан, Чичиль

МПК: C21D 9/02

Метки: доска, корпуса, оборотная, плуга, полевая

...ось оборота, совпадающую с линией движения плуга, и для того, чтобы иметь закаленный задний конец до и после оборота, при изготовлении проводят закалку с низким отпуском только верхнего и нижнего ребра задней половины доски. Поэтому только в этих зонах для повышения износостойкости твердость составляет 470-480 НВ. Остальная зона доски термически не обрабатывается и имеет феррито-перлитную структуру с твердостью 190- 210 НВ. Прн вспашке наибольшие изгибающие усилия приходятся на термически не обработанную зону и потому вызывают деформацию (изгиб) полевой доски.В предлагаемой полевой доске ось . оборота перпендикулярна линии движения плуга, Закаленные и низко отпущенные зоны находятся при вспашке как в передней, так и в задней части...

Номер патента: 1390711

Опубликовано: 23.04.1988

Авторы: Кушнирев, Поляков, Прудников, Хуторецкий

МПК: H02K 3/50

Метки: статор, электрической

...статора закреплены с помощью бандажных колец 4, опирающихся на крон штейны 5, шнуровых бандажей 6 и кронштейнов 7.Лобовые части 3 обмотки с элементами крепления образуют жесткую арочную конструкцию, которая при тепловых расширениях имеет возможность аксиально перемещаться с подпружиниванием упругим элементом 8. Соединительные шины 9, жестко соединенные с выводными стержнями обмотки статора, имеют в местах закрепления35 на статоре упругие элементы 10 (фиг, 2), выполненные, например, в виде тарельчатых пружин (фиг. 4), закрепленных на сердечнике статора с помощью болтовых соединений 11, или закреплены на общем основании (фиг. 3) на кронштейнах 5 с лобовыми частями обмотки с возможностью аксиального перемещения совместно с лобовыми...

Номер патента: 1390476

Опубликовано: 23.04.1988

Авторы: Балясный, Бантюков, Волчков, Дубровский, Коток, Мельник, Поляков, Челомбитько

МПК: F17D 5/02

Метки: газопровода, магистрального, работы, режимов, состояния

...(в точке 56 мин) значений параметра и, так как она равна О, то45 блок 8 по сигналу с выхода сумматора 6, отнимая и прибавляя половину диапазока изменения режимных уставок (разкости между верхней и ниж 5 ней уставками параметра) к текущему значению параметра, определяет новые значения режимных уставок, которые подаются в блок 3 сравнения и используются там в качестве режимных уставок ка новый (второй) период контроля стационарности (фиг.2, событие 1)В течение следующего периода контроля стационарности (точки от 65 до 121 миц) нарушения уставок отсутствуют и поэтому (в точке 121 мин) по сигналу с таймера 5 сумматор 6 определяет разность текущего и предыдущего (в точке 117 мин) значений параметра и, так как она 20 меньше удвоенной...

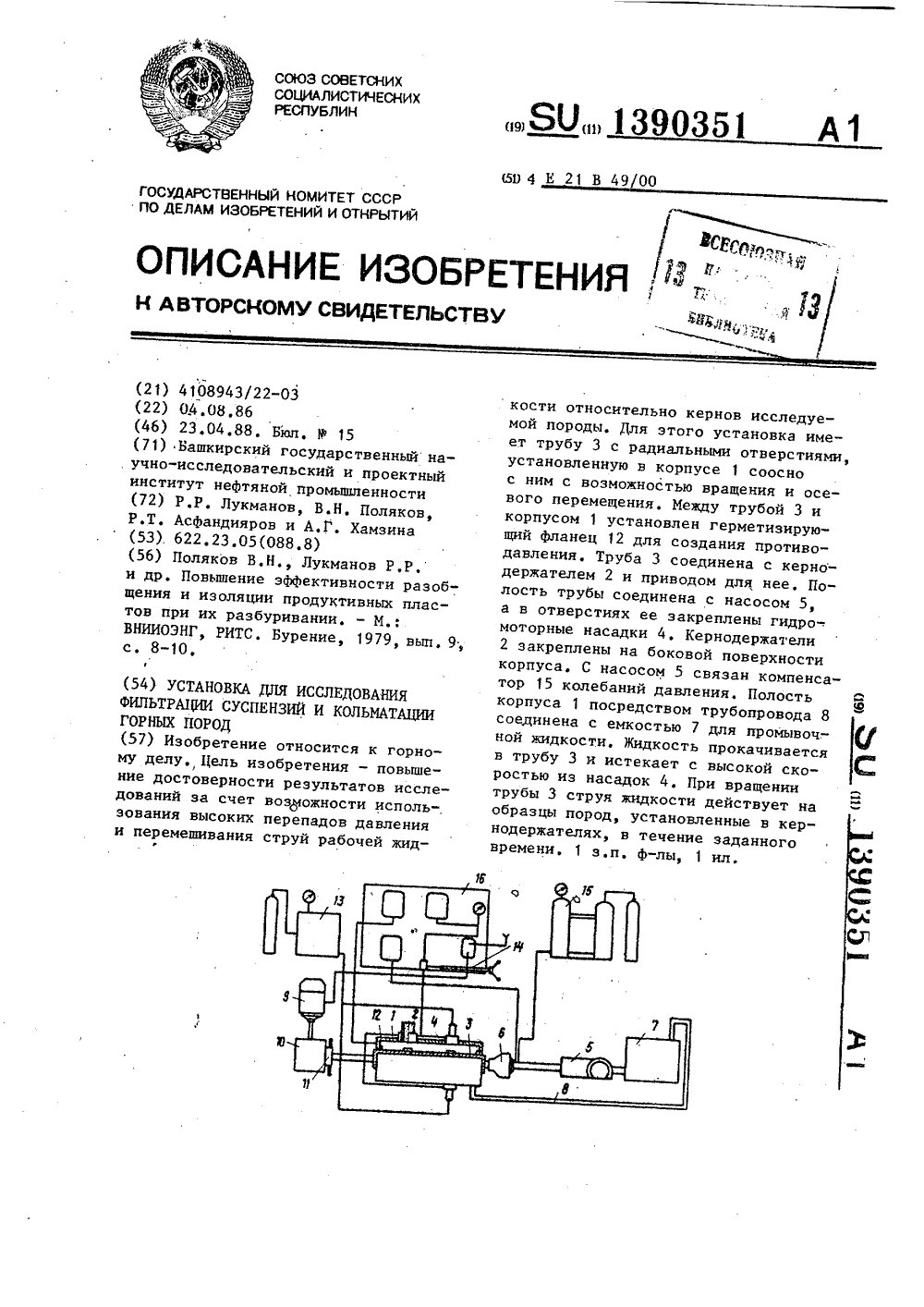

Номер патента: 1390351

Опубликовано: 23.04.1988

Авторы: Асфандияров, Лукманов, Поляков, Хамзина

МПК: E21B 49/00

Метки: горных, исследования, кольматации, пород, суспензий, фильтрации

...трубой 3 и корпусом 1, систему13 для создания противодавления,связанную с кернодержателями 2, регулятор 14 гидрообжима кернов, компенсатор 15 колебаний давления, связанный с насосом 5, и блок 16 управления с контрольно-измерительнымиприборами,Установка работает следующим образом.Жидкость (полимерный глинистый,тампонажный и другие растворы) насосом 5 с использованием компенсатора15 колебаний давления через вертлюг506, присоединяемый к трубе 3, прокачивается в трубы 3 и истекает с высокой скоростью из насадок 4. Привращении трубы 3 и ее линейном перемещении относительно кернодержателей 2 струя жидкости деиствует нан 55образцы пород, установленные в кернодержателях 2 в течение заданноговремени контакта. Время контакта...

Номер патента: 1389815

Опубликовано: 23.04.1988

Авторы: Варейкис, Гогитидзе, Поляков, Финкельштейн

МПК: B01D 27/12, B01D 33/02

Метки: жидкостей, фильтр

...3, крышку 4 с патрубками ввода жидкости 5 и вывода фильтрата 6, установленный в корпусе 1 с возможностью вращения на подшипниках 7 15 фильтрующий элемент в виде перфорированного цилиндра 8, на боковой поверхности которого закреплены чередующиеся полосы 9 и 10 соответственно из пористого и непроницаемого материалов, расположенных под углом к образующей цилиндра навстречу 20 направлению вращения цилиндра 8.Фильтр работает следующим образом.Цилиндру 8 сообщается вращение с помощью привода (не показан) . Подлежащая очистке жидкость поступает через патрубок 5 внутрь фильтра, проходит сквозь 5 фильтрующую поверхность полос 9, очищается и выводится через патрубок 6 далее в систему.При вращении фильтроэлемента создается относительное движение...

Номер патента: 1388918

Опубликовано: 15.04.1988

Авторы: Иванов, Келлер, Поляков, Шпилькерман

МПК: G06M 7/02

Метки: программного, счета, штучных

...подпрограмм иэ задатчика 17 кодов передается и записывается в вычитающий счетчик 18 импульсов, состояние которого дешифрируется дешифратором .19 таким образом что каждому состоянию счетчика соответствует наличие разрешающего сигнала на одном из выходов дешифратора 19 (сигнал на И-м выходе дешифратора 19 формируется при единичном состоянии счетчика 18), каждый из выходов дешифратора обеспечиваетуправлени одним из ключей 14 первого5 и второго 10 блоков ключей и, следовательно, передачу информации, записанной в задатчиках 13 кода, соответствующих текущей подпрограмме (со 5стояние счетчика 18), в счетчик 3 ина табло 11, если текущая подпрограмма не последняя в программе (содержимое. счетчика 18 больше единицы и раз 1 Орешающий сигнал...

Номер патента: 1388396

Опубликовано: 15.04.1988

Авторы: Бахмутская, Горбачев, Жевжик, Зуева, Купрейчик, Нос, Подлесная, Поляков

МПК: C05D 1/04

Метки: калийных, удобрений

...до ввода тонкой 555 с. Выход концентрата 28,67 присодержании хлористого калия в нем94,67. при извлечении 96,7%.ь Приме р 6. 500 грудыизмельчают до крупности - 1,0 мм, обесштамливают, обрабатывают последовательно карбоксиметилцеллюлозой (350 г/т руды) и собирателем-эмульсией жидкого парафина в растворе солянокислого амина (1 О и 50 г/т руды), а затем флотируют. Выход концентрации 28,7% при содержании хлористого калия 92,57. и извлечении 94,8%.Данные опытов приведены в таблице.Опыт проводят на обесшламленной руде, содержащей хлористого калия 28,57 и нерастворимого остатка (н.о.) 2,07. Количество 11 аКМЦ дозируют в соответствии с выходами.Как видно из таблицы, подача на флотацию тонкой части руды без обработки собирателем позволяет...

Номер патента: 1388168

Опубликовано: 15.04.1988

Авторы: Кундас, Поляков, Сятковский, Тявловский

МПК: B21F 21/00

Метки: ленточной, спирали

...в свободном состоянии с радиусом э . Без предварительной спирализацйи лента навивается непосредственно на оправку и в следствие предварительного изгибания плотно охватывает ее,При изготовлении ленточной спирали с помощью предложенного устройства повышается точность геометрических размеров спирали и производительность устройства.Точность размеров спирали по внутреннему диаметру и шагу повышается за счет предварительного изгибания ленты в процессе деформирования с радиусом,близким к радиусу готовой спирали. Так как лента предварительно изгибается деформирующими бойками, в процессе навивки практически не возникают внутренние напряжения, а если возникают, то имеют низкий уровень и полностью снимаются последующим формовочным отжигомКроме...

Номер патента: 1386655

Опубликовано: 07.04.1988

Авторы: Головина, Поляков, Шмелева

МПК: A23C 9/12, C12N 1/14

Метки: sтrертососсus, бактерий, заквасках, используемый, кисломолочных, продуктов, сrемоris, штамм

...бульон. Рост при рН среды 9,2, при рН среды 9,6 роста нет.Органические среды, Агар с гидролизованным молоком. Активный рост 35 при глубинном посеве в виде чечевичек,при поверхностном в виде блестящих колоний беловатого цвета с ровным краем диаметром 1"2 мм.Физико-биохимические признаки. Же-. 40 латину не разжижает. Лакмусовое молоко и молоко с 0,1% метиленовой сини восстанавливает и свертывает. Мясо. - ;пептонный бульон с глюкозой. Равномерное помутнение беэ образования 45 газа, Отношение к углеводам,Сбраживает лактозу, глюкозу, галактозу, сахарозу. Не сбраживает мальтозу,и декстрин. Не образует аммиак иэ аргинина. Резистентен к специфическо му бактериофагу. Предельная кислстность через 7 сут термостатировавияо при ЗООС составляет...

Номер патента: 1386623

Опубликовано: 07.04.1988

Авторы: Гебаунр, Гладигау, Коновал, Манфред, Органо, Поляков

МПК: C08F 210/02

Метки: винилацетатом, сополимеров, этилена

...обогреваемой линии перед экструдером, на входе, вкаждой зоне цилиндра и непосредственно перед гранулирующим устройствомимеются точки для измерения температуры расплава, а также непосредственно перед гранулирующим устройством - точка для замера давления расплава.Шнек экструдера также обогревается.После отделения главной части непрореагировавшего мономера во второйступени при помощи добавки трет-бутилпербензоата устанавливают на уров 5не подачи расплава полимеризата в экструдер определенный диапазон молекулярной массы, требуемой для соответствующего применения. При этом дополнительным преимуществом относительнодостижения постоянного качества является быстрое и без колебаний установление эксплуатационных показателейбез вмешательства в...

Номер патента: 1386362

Опубликовано: 07.04.1988

Авторы: Поляков, Тимофеев

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...ее работы,На фиг.1 представлена пресс-формапосле заливки металла, разрез, нафиг,2 - подвижная полуформа в моментвыталкивания отливки; на фиг.3 - видА на фиг.2,Пресс-форма содержит неподвижнуюполуформу 1 и подвижную полуформу 2с центральным стержнем 3, подкладнойплитой 4 и системой выталкивания, состоящей из плиты 5 и толкателей 6,Плита пуансона, оформляющая боковуюповерхность отливки, выполнена составной. Ее верхняя часть 7 установлена подвижно относительно подкладной плиты 4 и соединена с ней колонками 8, а нижняя часть 9 неподвижнозакреплена на подкладной плите 4 болтами 10.Пресс-форма работает следующим образом.После заливки металла и его кристаллизации (фиг.1),пресс-форму раскрывают. При этом происходит отрывточечного литника и...

Номер патента: 1385194

Опубликовано: 30.03.1988

Автор: Поляков

МПК: H02K 15/02

Метки: вибрации, сердечника, снижения

...Зувозбуждают и нагружают ее до номинальной нагрузки, На время нагреваснижают расход воды через газоохла- фдители, для чего прикрывают задвижкина сливе воды из газоохладителей, и 4 Оповышают температуру воды на входе вгазоохладители, для чего по трубопроводу рециркуляции направляют водусо слива газоохладителей на вход насоса, обеспечивающего циркуляцию воды через газоохладители,Нагрев сердечника и корпуса электрической машины может быть выполнен. также при работе машины в режиме холостого хода без возбуждения вентиляционными потерями, в режиме холостого хода с возбуждением, вентиляционными потерями и потерями в стали, ив режимекороткого замыкания.После нагрева снижают температурусердечника статора и корпуса электрической машины до...

Номер патента: 1385025

Опубликовано: 30.03.1988

Авторы: Бурумкулов, Осин, Поляков

МПК: G01N 3/56

Метки: износ, испытания

...поверх" ности хотя бы одного из образцов. После окончания испытания образцы выводят из контакта и исследуют их 25 изношенные поверхности, например, путем профилографирования.В результате поэтапного уменьше,ния размера изнашиваемого участка поверхности изношенная поверхность ЗО хотя бы одного иэ образцов имеет видступенек, площадки которых, нормальные к начальной поверхности образца, соответствуют различным стадиям процесса износа. Исследование этик площадок позволяет получить информацию о процессе износа на различных его стадиях П р и м е р 1. Проводят испытание 4 О по схеме ролик-колодка (фиг.1 и 2), После притирки (макроприработки) образца 1 (ролика) с колодкой 2 уменьшают размер Ь (Фиг.За) изнашиваемого участка поверхности ролика...

Номер патента: 1384263

Опубликовано: 30.03.1988

Авторы: Жигульский, Кривогов, Никифоров, Поляков, Протурнов, Соловей, Халилуллин

МПК: A01D 25/04, A01D 91/02

Метки: корнеплодов, механизированной, уборки

...производительности и качества уборки корнеплодов, а также повышение надежности ра. боты устройства.На фиг. 1 изображена схема образования валка корнеплодов по предлагаемому способу; на фиг. 2 - то же, по известному способу; на фиг. 3 - устройство для осуществления предлагаемого способа, вид сбоку; на фиг, 4 - то же, вид сверху.Способ заключается в том, что валок формируют за два смежных прохода уборочного устройства путем перемещения корнеплодов в двух противоположных направлениях от центральной зоны убираемой полосы поля в примыкающие к ней междурядья. 5 10 15 20 тральной зоны полосы в примыкающие к ней междурядья, образуя два валка корнеплодов,При контакте навивок 7 и 10 с корнеплодами, подкопанными рабочими органами 3, расположенными...

Номер патента: 1383481

Опубликовано: 23.03.1988

Авторы: Поляков, Шичков

МПК: H03K 17/56, H03K 17/60

Метки: коммутатор, переменного, сети, электронный

...каскадов памяти на элементах 14, 15 и 17, 18, после чего первым импульсом стробирования с выхода нуль-органа 12 каскады памяти на элементах 14, 15 и7, 18 мгновенно переключаются в 1 и блокируются в этом состоянии независимо от дальнейшего состояния сигнала на выходе нуль- органа 12 за счет положительной обратной связи в каскадах памяти с выхода элементов 15 и 18 на другие входы элементов 14 и 17. Сигналом 1 через выходной блок 13 управляемые электронные ключи 3 - 5 силового блока 2 пофазно подключают нагрузку к сети при нулевом уровне сетевого напряжения в каждой фазе.40 Нагрузка остается подключенной к сетидо тех пор, пока ключ 1 запуска держит на своем выходе сигнал 1 (ключ остается замкнутым).При появлении сигнала логического...

Номер патента: 1383331

Опубликовано: 23.03.1988

Авторы: Макаров, Назаров, Поляков

МПК: G06F 7/00

Метки: логический, пороговый, элемент

...двоичных кодов весовых коэффициентов ось оз. озНабор значений весовых коэффициентов осуществляется известными методами, например, путем прожига соответствующих вентилей на позициях, где требуется нулевое значение разряда двоичного кода и оставление вентилей, где. необходимы единичные значения. После подачи входного набора Х= х ы ххна информационные входы элемента с генератора 1 тактовых импульсов на вход распределителя 2 импульсов начинакт поступать импульсы с частотой Ь., Распределитель 2 импульсов поочередно подает единичные значения на первые входы элементов И 3, на вторые входы которых подан двоичный код входного набора Х. Если х;= 1 (=1п), то на выходе -го элемента И 3 с приходом единицы с распределителя импульсов 2 появляется...

Номер патента: 1382559

Опубликовано: 23.03.1988

Авторы: Захаров, Костин, Поляков, Чередников

МПК: B21H 1/20

Метки: прокатки

...профильного кулачка 15, установленного на входном валу 7 рабочей клети, а также двух П-образных тяг 16 и 7, связанных одними концами с проводками 10 и 13, а свободными 4 концами - с кулачком 15. На станине 1 смонтирован склиз 18 для удаления изделий после прокатки. Опытным путем была установлена зависимость диаметра отверстия верхней проводки Йот45 диаметра калибра клети Й:д= (0,95 - 0,99)с 1При значениях с ) 0,99 Й заготовка искривляется во время захвата сегментами в начальной стадии прокатки, что приводит к некачественному оформлению профиля, при значениях й Вя . 0,950 заготовка застревает в отверстии верхней проводки и не захватывается сегментами, т.епрофилирования заготовки не происходит.Устройство работает следующим образом....
