Поляков

Номер патента: 1212815

Опубликовано: 23.02.1986

Авторы: Малышкин, Поляков, Тарасов, Щербаков

МПК: B29B 13/10

Метки: измельчения, роторного

...для их измельчения с целью последующего использования измельченного продукта.Целью изобретения является повышение надежности работы устройства и качества измельчения.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - разрез Л - А на фиг. 1. Устройство содержит горизонтально установленный на станине (не показана) корпус 1 камеры измельчения, в верхней части которого имеется загрузочное отверстие 2, а в нижней - калибрующая решетка 3. Внутри корпуса смонтированы на продольных стенках пластинчатые ножи 4. Полый вал 5 выполнен заодно с корпусом или жестко скреплен с ним, расположен внутри корпуса и имеет консоль, расположенную снаружи. Внутри вала 5 расположен приводной вал 7. На наружной консоли 6 полого вала...

Номер патента: 1212654

Опубликовано: 23.02.1986

Авторы: Анищенко, Африкантов, Зайцев, Каплин, Поляков, Пономаренко, Портной, Семенко, Судник, Цепин

МПК: B21D 26/02

Метки: заготовка, обладающих, пневмоформовки, полых, сверхпластичности, сплавов, эффектом

...кольцо, зоной же прижима является обойма, охватывающаякольцои диск 3, размещенный внутри кольцаЗаготовка формуется следующимобразом,Заготовку укладывают на нижнююматрицу 5 штампа, неподвижно прижимают верхней матрицей 4 по плоскостизон 2 и 3 прижима и нагревают дотемпературь: сверхпластичности сплава,иэ которого выполнены листы. Затем в полости между листами создяют избыточное давление Р и Формуют свободно или по гравюрам матриц 4 и 5 шар-баллон О 1,фигсправа) со скоростью деФормаций, равной 1 О- 10 с" всостоянии сверхпластичности. Избыточное давление Р создают либоподводом сжатого газа в полость между листами через штуцер, нвариваемыйпредварительно в один из листов,либо размещением перед сваркой междулистами небольшого количества...

Номер патента: 1212362

Опубликовано: 23.02.1986

Авторы: Даденко, Карапетьян, Маликов, Овчаров, Поляков, Чумак, Шумская

МПК: A01F 29/00, B02C 13/04

Метки: дробилка, молотковая

...используемых в животноводстве.Цель изобретения - повышение ка чества измельчения,и -увеличение проф 4 физводительйости пообидки.На 4 иг. Я.Мображена молотковая дробилка, общий вид; на фМ. 2 - раз" вертка кофха дробилки; на фиг. 3 - 10 трехгран)ЙЯ Ййрамидальный колун кожуха дробилки, аксбнометрия; на фиг. 4 - измелвчающий молоток, аксонометрия; на фиг, 5 - транспортирую" щий молоток, аксонометрия.1Молотковая дробилка содержит раму 1, ротор 2 с шарнирно закрепленными попарно рабочими органами в виде чередующихся измельчающих 3 и транспор- О тирующих 4 молотков с рабочими поверхностями, наклоненными под углом к их продольной оси, причем режущая кромка измельчающих молотков 3 выполненаопод углом 30-45 , рабочая поверхность 5...

Номер патента: 1211845

Опубликовано: 15.02.1986

Авторы: Абжирко, Арховский, Поляков, Хромихин

МПК: H03B 19/00

Метки: когерентного, синтеза, частот

...Формирователя 4, выход которогосоединен с выходной шиной синтезатора.Синтез частоты н соответствии сизобретением осуществляется следующимобразомОпределяют целую часть коэффициента пересчета К, без учета дробной части из частоты опорного импульсного сигнала Г, н синтезируемую частотуОпределяют грубое приближенное значение частоты импульсной последовательности Г, близкой к синтеэируемой частоте Г при целочисленномсзначении коэффициента пересчета К- Г/К,Определяют разность частот ЕГ, получаемой при коэффициенте пересчета К, т.е. Г и синтезируемой частоты ГГо Го ГееОпределяют первое грубое дополнениеиз опорной частоты Г, К, к первомуг)убому приближению Го Гогде знаменатель целочисленная часть коэффициента пересчета КЦпервого грубого...

Номер патента: 1210884

Опубликовано: 15.02.1986

Авторы: Белков, Лакриц, Петров, Поляков, Пригоровский

МПК: B01J 19/20

Метки: действия, непрерывного, реактор-смеситель

...НИИАР Пятен Филиал П г.ужгородПроектная Изообретение относится к реакторам-смесителям непрерывного действия и может быть использовано в химической, нефтехимической, пищевой и других отраслях промышленности,Цель изобретения - повышение эффективности и расширение функциональности эа счет обеспечения раздельной подачи компонентов с независимыми параметрами.На фиг.1 представлен реактор-смеситель, общий вид; на Фиг,2 - разрез А-А на фиг.1; на фиг,З - примеры выполнения сопла.Реактор-смеситель имеет корпус выполненный в виде толстостенного полого цилиндра, в котором расположены штуцеры 2 для подачи исходных компонентов и сменное выходное сопла 3.Внутри корпуса расположено турбулизирующее устройство 4 состоящее из цилиндра на котором...

Номер патента: 1209514

Опубликовано: 07.02.1986

Автор: Поляков

МПК: B65B 61/26

Метки: маркировки, плоских

...9 с ро,".Иком и пружинуО, при этом каждый из чстырехгранников 3 может иметь фиксатор 11, а пад конвейером смонтирована штанга2, взаимодействующая с роликом 13, и приводной рвлик 14.Устройство работает следующим образом.Картонный ящик, передвигаясь по конийеру 1, 5 ажимат а штангу 12, которая завиг на ролик 13. 11 оследний поднимает. ся вверх и Отводит маркировочный барабан 2 ог приводного ролика 14. Перестав врапгатьс)к маркировочный барабан 2 за счет изменения центра тяжести занимает исходши положение, т. е. поворачивается штампом в сторону торца ящика. Продвигаясь дальше по конвейеру 1, ящик упирается в маркировочный барабан 2 и толкает его по ход движения. Маркировочные барабаны 2 вмсте с зубчатыми секторами 4, преодолевая усилие...

Номер патента: 1209152

Опубликовано: 07.02.1986

Авторы: Березный, Поляков, Ярош

МПК: A61B 5/02, A61B 5/08

Метки: анализа, ритма, сердечных, сокращений

...к первому выходу счетного триггера 17 и к второму входу первого накопителя 9, вторые входы второго элемента И 19 и третьего элемента И 20 подключены к второму выходу счетного триггера 17 и к второму входу второго накопителя 10, а вход первого одновибратора 15 соединен с выходом детектора 1-зубца 3.Первый накопитель 9 (фиг.З) содержит первый конденсатор 22, подключенный к первому входу коммутатора 11, через первый ключ 23 кисточнику 24 постоянного тока и через второй ключ 25 к нулевой шине,причем управляющие входы первого 23и второго 25 ключей соединены соответственно с первым выходом счетного триггера 17 и с выходом третьего элемента И 20, а вторая обкладка первого конденсатора 22 подключена к нулевой шине, Второй накопитель10...

Номер патента: 1208446

Опубликовано: 30.01.1986

Авторы: Давыдов, Козлов, Лунин, Лыков, Поляков, Розенберг

МПК: F27D 1/02

Метки: дуговой, свода, секция, электропечи

...на нижнемконце которого закреплены горизонтальные трубки 7 с соплами 8 на концах.,1 ля отвода воды из полости секции установлены патрубки 9. Верхний3 и нижний 10 листы металлическогокороба стянуты шпильками 11, Снизу,со стороны печи, секция защищенаслоем огнеупорного бетона 12, Кверхнему листу секции свободно подвешен металлический язычок 13. В верхнем листе закреплен изолированный от корпуса секции сигнальный электрод 14,Секция работает следующим образом.Вода, направленная под давлением в распределитель 1 охлаждающей воды через патрубок 2 для ввода воды в поворотный питатель 6, из него попадает в горизонтальные трубки 7 и далее в сопла 8, а из них в полость секции. При истечении воды из сопел 8 возникает реактивный момент, заставляющий...

Номер патента: 1208436

Опубликовано: 30.01.1986

Авторы: Канаво, Козлов, Лепявко, Поляков

МПК: F25B 43/00, F28B 1/06, F28D 7/08 ...

Метки: воздуха, осушитель

...иможет быть использовано при обезвоживании пневмосистем, кондиционировании воздуха и т.д.Цель изобретения - повышение степени осушки.На фиг.1 представлен осушитель воздуха, общий вид, на Лиг.2 сечение А-А на Лиг.1.Осушитель воздуха содержит кожух 1, сужающийся по ходу движения воздуха в горизонтальной плоскости, с размещенными в нем рядами оребренных трубок 2, выполненных в виде дуг окрухностей, геометрический центр 3 которых находится на пересечении плоскостей двух боковых сторон 4, а ребра 5 расположены по радиусам этих окрухностей. Пер. - вый и последний ряды оребренных трубок 2 имеют коллекторы 6 и 7 соответственно. На выходе из осушителя воздуха установлен каплеулови -тель 8. Осушитель воздуха работает следующим образом.При...

Номер патента: 1207551

Опубликовано: 30.01.1986

Авторы: Агалаков, Волков, Поляков, Чазов

МПК: B21C 47/28

Метки: барабан, моталки, полосового

...моталки содержит вал 1,имеющий возможность осевого перемещения от привода (не показан), Вал 1снабжен несколькими рядами продоль"ных клиновых пазов 2, с которымивзаимодействуют клиновые выступы 3сегментов 4-6 и пары параллельныхполусегментов 7 и 8 средства зажимаконца полосы. Сегменты 4-6 и полусегменты 7 и 8 связаны с валом 1 Тобразными выступами а , заведеннымив соответствующие пазы 1 вала 1. Уполусегмента 7 угол ж наклона клиновых выступов 3 больше угланаклона клиновых выступов,З полусегмента 8 и сегментов 4-6.Между полусегментами 7 и 8 обра-зована щель С для конца закрепляемой полосы. На полусегменте 7 закреплена неподвижная зажимная губка 9 с лункой 3 и набором прокладок 1 О. В поперечных Т-образных пазах еи т полусегмента...

Номер патента: 1207539

Опубликовано: 30.01.1986

Автор: Поляков

МПК: B08B 9/053

Метки: внутренней, поверхности, трубопровода

...фланцем 23 и седлом под тарелкуперепускного клапана 24 с хвостови-.ком 25, уплртнительные гофры 26,установленные между кольцевыми эле -ментами и прикрепленные к ним болтами 27 с гайками 28 и бандажами 29,35регулировочные пружины 32 и гайки 31,расположенные между ступицами 30на штоке 33 перепускного клапана,Ф . мимеющего"в своей средней части шарнирные соединения 34, а в передней1по ходу движения - центратор, состоя.щий из обтекателя 35, ограничительных дуг 36 и пружин 37.Устройство работает следующим об -разом.В очищаемыи трубопровод вводитсяустройство, а затем подачей рабочегоагента (воздух, вода) создаетсяизбыточное давление, в результатечего устройство. двигается по трубе.50Очистные диски 8 своими острымикромкамикатятся по...

Номер патента: 1207484

Опубликовано: 30.01.1986

Авторы: Горфункель, Консетов, Медведев, Поляков, Цырина

МПК: B01J 19/18

Метки: полимеризатор

...и вывода готового продукта, привода 5 со стойкой 6 и с подшипниковыми узлами и уплотнением (не показано),полым валом 7 и термобаллона, состоящего из наружной 25 обечайки 8, внутренней обечайки 9, внутренней трубы 10, патрубка 11 для подачи хладоносителя, патрубка 12 для вывода хладоносителя, поперечных ребер 13, на которых эак реплены продольные пластины 14 параллельно оси термобаллона. Входное сечение В выбрано большим выходного сечения В для обеспечения в канале А увеличения скорости обрабатываемой среды, пропорционально уменьшению площади канала А.,Полимеризатор работает следующим образом.Через патрубок 3 (или 4) непрерывно (или периодически) поступают 40 исходные компоненты (мономеры, растворитель, инициатор и др.). Включается...

Номер патента: 1206920

Опубликовано: 23.01.1986

Авторы: Булатов, Поляков, Силантьев, Царенко

МПК: H02M 3/315

Метки: постоянного

...сдросселями подключены через диодыобратного тока к входным выводам.1206920 Изобретение относится к электротехнике и может быть использовано в системах электропитания для нагру зок с регулируемым напряжением постоянного тока.Целью изобретения является расширение предела регулирования выходного напряжения снизу.На фиг. 1 представлена схема преобразователя постоянного тока" на фиг, 2 - временные диаграммы напряжений 1 и токовПреобразователь содержит основные тиристоры инвертора 1-4, в диагональ переменного токакоторого включен коммутирующий конденсатор 5 ипервичная обмотка трансформатора 6, вторичная обмотка которого через выпрямитель на диодах 7-10 подключена к нагрузке 11. Узел отбора энергии содержит последовательно соединенные дроссели...

Номер патента: 1206826

Опубликовано: 23.01.1986

Авторы: Поляков, Поскряков, Сихиди, Шадрин

МПК: G08B 23/00

Метки: аварийной, сигнализации

...4 триггер 38 устанавливается в исходное состояние. При этом сигнал с выхода триггера 38 разрешает прохождение импульсов генератора 36 через элемент И 41, элемент ИЛИ 42 на вход счетчика 44 импульсов и импульса с выхода контрольного элемента 50 через элемент НЕ 61, элемент И-НЕ 55 на вход триггера 39.Сигнал с выхода триггера 38 запирает транзистор 54 контрольного элемента. При этом на выходе контрольного элемента 54 будет формироваться уровень напряжения, определяемый резисторами 51 и 52. Сигнал с выхода триггера 39 разрешает прохождение импульсов генератора 36 через элемент И 41 и открывает ключевой транзистор 56. При этом индикатор 60 "Обрыв линии связи" не горит.Сигнал с выхода триггера 37 блоки рует прохождение импульсов генератора...

Номер патента: 1206524

Опубликовано: 23.01.1986

Автор: Поляков

МПК: F16F 1/04

Метки: упругий, элемент

...Тиражрственного комитета СССРзобретений и открытийЖ Раушская наб.д. писное ВЙИИПИ Го по дел 113035, Москал ППП "Патент", г. Ужгород, ул, Проектная,Изобретение относится к цилиндрическим пружинам преимущественнобольших размеров н может быть использовано в качестве конструктивного элемента в машиностроении.Целью изобретения является обеспечение работы упругого элемента нарастяжение и сжатие,На фиг, 1 изображен упругий эле-мент, общий. вид; на фиг,2 - то же,вид сверху,Упругий элемент изготовлен изэластичного воздухонепроницаемогоматериала в виде пустотелой оболочки, представляющей собой винтовуюпружину, содержащую рабочие 1 и торцевые 2 витки и штуцер 3,Упругий элемент работает следующим образом Сжатый воздух через штуцер 3 по дается внутрь...

Номер патента: 1206466

Опубликовано: 23.01.1986

Авторы: Григорьев, Грунауэр, Дыбнер, Крят, Пивоварова, Поляков, Тартаковский

МПК: F02M 59/10

Метки: высокого, давления, кулачковый, насоса, плунжера, привод, топливного

...кулачка кулачкового вала, соответствующая подъему толкателя.Кулачковый привод плунжера топливного насоса высокого давления содержит кулачковый вал 1 с рабочим кулачком 2, толкатель 3 плунжера 4, Толкатель 3 размещен в направляющей 5 и имеет ролик 6 и пружину 7. Профиль 8 рабочего кулачка 2 сопряжен с роликом 6 толкателя 3 и стоит на части, соответствующей подъему толкателя 3, из тангенциального участка 9, участка 10 верхнего выстоя толкателя 3 и промежуточного участка 11н+ Э; се у(ф) радиус-веквого профилвеличина идеформациикателя 3;жесткостькателя 3; о тор 15 Яедвар льн ужины 7 то пружины- максимальныи ход толкат ля 3; заданный коэффициент за паса силы теля 3 на Ружины 7 толк силой инерции олкателя 3 риведенная олкателю м асса,гловая...

Номер патента: 1206319

Опубликовано: 23.01.1986

Авторы: Курлыкин, Лунин, Лыков, Поляков, Розенберг

МПК: C21C 5/56

Метки: ведения, закрытой, плавки, полыми, рудовосстановительной, электродами, электропечи

...этой реакции могут быть никель, кобальт, цинк и др.элементы.Из 2 кмоль окиси углерода, содер. жащих 24 кг углерода, образуется 12 кг сажистого углерода, возвращаемых в предлагаемдм способе в печь, Следовательно, происходит рециркуляция углерода: 50 его от всей потребности рециркулируют и только остальные 507 компенсируются природным восстановителем коксом). Таким образом, предлагаемый способ позволяет вдвое снизить удельную потребность в углеродеИспользование для транспортирова. ния сажистого углерода неокислитель. ного газа, например нейтральных, позволяет, с одной стороны, уменьшить окисление углерода в печи, с другой - путем регулирования расхода газа создавать в ней температурные условия, наиболее благоприятные для...

Номер патента: 1205946

Опубликовано: 23.01.1986

Авторы: Алехина, Башкатов, Вовченко, Вязинько, Ефимов, Иванов, Кондратенко, Кутовой, Лиханский, Поляков, Рочняк, Рябцев, Усатенко, Фот, Чалыгин, Чичиль

МПК: B21B 1/38

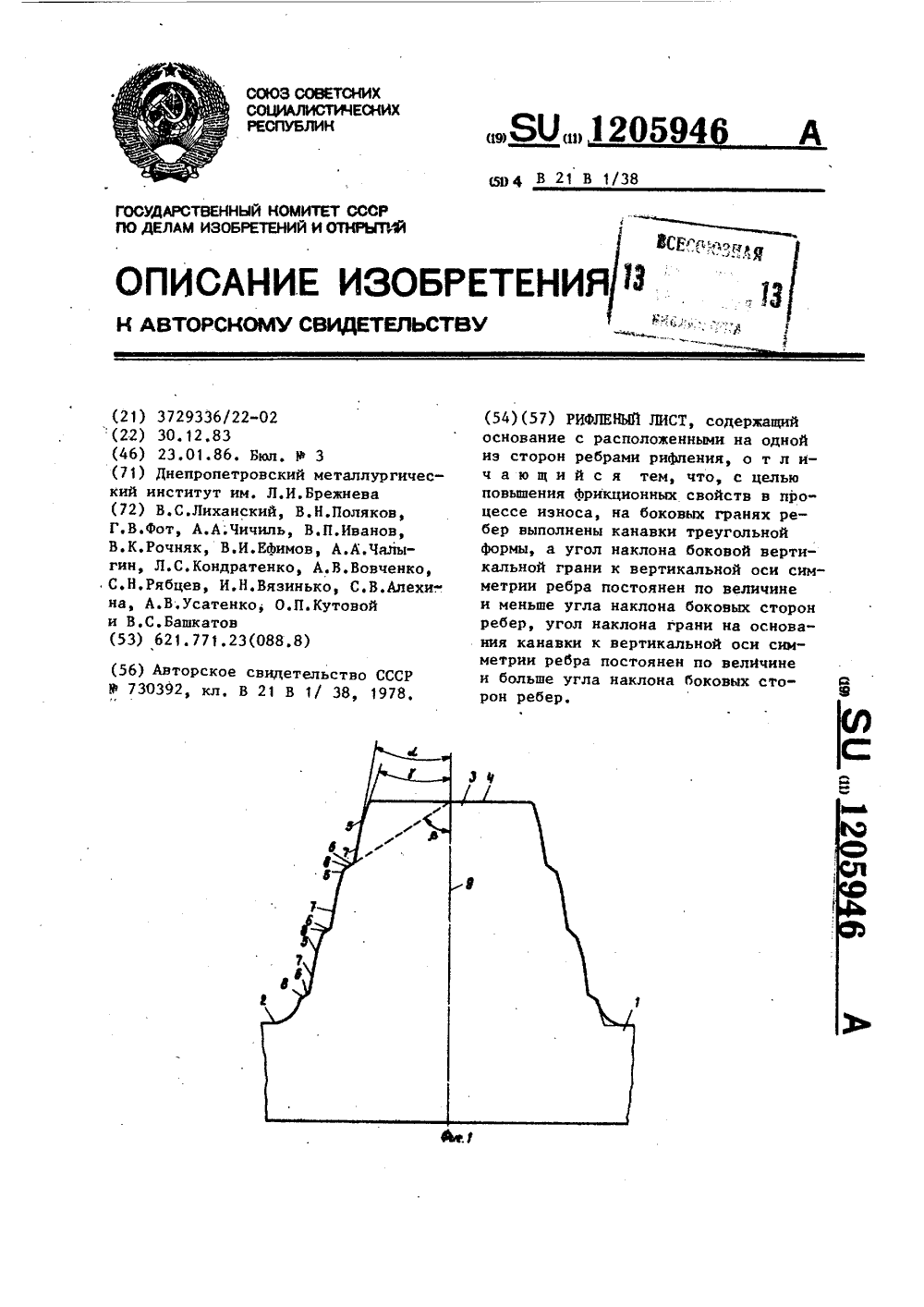

Метки: лист, рифленый

...4к основанию 1. По величине угол о(больше угланаклона боковой грани5 к вертикальной оси симметрии 9 30ребра 3.Угол наклона у основания 8 канавки 6 к вертикальной оси 9 симметрииребра 3 выполнен по величине вдоль.высоты ребра 3 от верхней грани 4к основанию 1. По величине угол фбольше углаонаклона боковой грани5 к вертикальной оси 9 симметрииребра 3.Угол наклона (. боковой вертикальнойграни 7 к вертикальной оси 9 симмет 40рии ребра 3 должен быть .более 5 иоменее 40 . Величина 5 характеризуется необходимостью наличия минимальной величины технологического уклонапри производстве прокаткой. Умень 45ошение угла С менее 5 может привестик окову валков прокатываемым металлом,должен быть более 45 и менее 90ОЭт.е. в пределах 50-90 . Величина50 "...

Номер патента: 1204264

Опубликовано: 15.01.1986

Авторы: Бочаров, Волчек, Грушова, Поляков, Правшина, Фролов, Шевченко, Щербина, Юшков

МПК: B03D 1/02

Метки: глинистокарбонатных, руд, сильвинитовых, флотации, шламов

...глицериноподобная бесцветная жидкость, неограниченно растворима в воде.Структурная формула триэтиленгли- коля Полиэлектролит ВПК- вязкая жидкость светло-желтого цвета, хорошо растворима в воде, его структурная формула имеет следующий виц:-сн,снс,н,сн,н(сн,Лсе,Ъ П р и м е р 1. Сильвинитовая руда, содержащая 24,53 мас,% хлористого калия (КС 2) и 3,86 мас.% нерастворимого остатка (н.о.), крупностью (- 0,8+1) мм подвергается оттирке 20 мин при отношении ж:т = 1. Далее пульпу разбавляют до ж:т = 2,5 и обрабатывают последовательно собирателем, а затем флакулянтом. Собиратель. - 1%-ный водный. раствор смеси, состоящей из мас,%; эпамин .06 75, триФэтиленгликоль 20; полиэлектролит ВПК5.Расход собирателя - 50 г/т перерабатываемой руды,...

Номер патента: 1204255

Опубликовано: 15.01.1986

Авторы: Малышкин, Поляков, Тарасов, Чуксин, Щербаков

МПК: B02C 4/12

Метки: валковая, мельница

...начальным участкомпрофиля плиты и поверхностью валкаплавно уменьшается от максимума в зоне кромки 8 до указанного минимумав точке пересечения начального и конечного участков.Таким образом, между плитой и валками образуется криволинейная клиновая зона сжатия аНад валком 2 имеется загрузочноеотверстие 9. Измельченный материалудаляется через отверстие 10.Количество ступеней измельченияопределяется количеством пар валок -плита,Для создания постоянного подпораматериала валки вращаются с возрас танием скорости от предыдущего к последующему.Линия касания верхнего клиновогоо выступа расположена в 10-30 от вертикальной оси валков по ходу вращео ния. Если указанный угол меньше 10 то в зоне нагнетания не успевает соз" даватьсяфподпор, который...

Номер патента: 1005344

Опубликовано: 07.01.1986

Авторы: Гинберг, Ергопуло, Поляков, Чемянов

МПК: A61K 33/06

Метки: искусственной, костной, создания, состав, ткани

...см, весом 1,5 гберут смесь: минеральная соль гидрооксиапатит Са(РО 4) (ОН) 58% (85 мг),желатин 32% (55 мг), мелконарезанный 25 сухой кетгут 6% (6 мг), вода остальное 4% (4 мг) .Смесь тщательно перемешивают и помещают в цилиндрическую форму длиной2,5 см, диаметром 0,5 см. Добавляют ЗО 2-3 капли жидкого припоя, напримерциакрина, и производят ультразвуковое.озвучивание волноводом с частотойколебаний 26 кГц в течение 30 с. Образуется искусственная костная тканьв виде трансплантата заданных размеров, Созданный трансплантат по формеи внешнему виду подобен естественнойтрубчатой кости белого цвета, поверхность гладкая. Трансплантат проченна изгиб и растяжение, твердость равна твердости естественной кости.В организме животного...

Номер патента: 1203540

Опубликовано: 07.01.1986

Авторы: Баранник, Макрушин, Макрушина, Поляков, Шапошников

МПК: G01R 31/02, G06F 11/14

Метки: монтажа, проверки, электрического

...2 одной из групп 1, который по электрически связанным цепям контролируемого объекта поступает на несколько входов коммутаторов 3. На остальных входах коьыута-торов остается логическая "1", Поскольку в счетчик 10 также записанопорный адрес, с его выхода поступающий на входы дешифратора 5 и адресные входы коммутаторов 3, сигнал свыхода дешифратора 2 (опорной точки)через коммутатор 3 проходит на одиниз входов элемента И-НЕ 11, открытого по остальным входам. На его выходе появляется сигнал логической"1", поступающий на первый информационный вход триггера 15, соединенныйпо схеме И с вторым информационнымвходом, запертым в это время сигналомлогического "0" с выхода схемы 6 сравнения, так как на ее входы поступают равные адреса, и на...

Номер патента: 1203528

Опубликовано: 07.01.1986

Авторы: Волчков, Гуназа, Кузнецов, Поляков, Цветков

МПК: G06F 9/50

Метки: многоканальное, приоритета

...оБ режиме последовательного опросЯ Генератор 6 ВырЯбЯтывает непрерывную последовательность тактовыхимпульсов,. которая поступает наодин из Бхоцов элемента И 14. Прохождение тактовых импульсов на. Вхоцсчетчика 16 ядреся зависит От состояния остальных Входов элемента И ,4.,При Отсутствии В источниках информя"ции для передачи в канал на Всехвходах 9 сигналов синхронизации -логический "О", на Выходе элемен-,аИЛИ 13, Я значит, на Втором входеэлемента И 14 - также логический О"кОторыи зяпрещяет прохожцение тяк"товьж импульсов на Вхоц счетчика 16адреса, (четчик 1 О находится на и"нвом адресе,При наличии по крайней мере вОдном из источников информации дляпередачи В канал на соответствующемВходе 9 сигналов синхронизации появляется логическая...

Номер патента: 1203194

Опубликовано: 07.01.1986

Авторы: Ананьев, Журавлев, Петренко, Поляков, Шевченко

МПК: E02D 3/12

Метки: грунта, упрочнения

...открытий 113035, Москва, Ж, Раушская наб.9 д 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству и может быть использовано для упрочнения грунтов обратных эасыпок, насыпей, слабых грунтов естественного сложения.Цель изобретения - повышение эффективности упрочнения грунта.Способ упрочнения грунта осущест вляют следующим образом,В упрочняемый грунт вводят инъектор и нагнетают через него сжатый газ, например воздух и закрепляющий раствор, например, силиката натрия. Сжатый газ и закрепляющий раствор нагнетают попеременно, ритмично, 1% При этом происходит проникновение закрепляющего раствора в поры грунта и уплотнение грунта с образованием полости вокруг инъектора, По окончании нагнетания заданного...

Номер патента: 1203140

Опубликовано: 07.01.1986

Авторы: Мирзаходжаев, Мухтаров, Поляков, Умнов

МПК: A01K 67/04, D01B 7/00

Метки: коконов, морки, щелкопряда

...3 подается горячий воздух для замаривания,коконовЦилиндрический канал 9 с одной стороны сообщается с калорифером 3 посредством нагнетающего воздуховода 16, а с другой стороны он закрывается заглушкой 17. В верхней части внутреннего пространства корпуса 1,установлены по числу секции 8 камеры 7 вытяжные регулируемые сопла 18 для отсасывания отработанного воздуха из каждой секции 8Вытяжные сопла 18 могут быть смещены от вертикальной плоскости симметрии камеры по ходуоее вращения на 15-20 . Для поддержа 10 50 ния требуемого температурного ивлажностного режимов обработки коконов в воздуховодах установлены датчики 19 системы автоматического регулирования этих режимовУстройство для Замаривания коконовработает следующим...

Номер патента: 1203117

Опубликовано: 07.01.1986

Авторы: Веллер, Каширская, Коняев, Кулибаба, Поляков, Равдель, Родина

МПК: C21D 8/12

Метки: магнитов, постоянных

...Для паиболее пластичных марганец-алюминиевых сплавов (например, легированных) выдавливание можно .осуществлять без противодавления. При выдавливании в направлении, совпадающем с направлением осадки, можно испольэовать эффект распрессовки. В этом случае заготовку можно осаживать непосредственно в контейнере для выдавливания. Подбирая диаметры заготовки, контейнера и матрицы, можно получать различные сочетания степеней деформации при осадке и выдавливании.В случаях, когда необходимы изделия с высокими значениями Би и Нс и формой, отличающейся от круга, сочетают выдавливание кругового прутка с последующей ее осадкой в направлении, перпендикулярном направлению выдавливания (диаметральная осадка), Это позволяет получать магниты...

Номер патента: 1202528

Опубликовано: 07.01.1986

Авторы: Бетанов, Даденко, Карапетьян, Овчаров, Оренштейн, Поляков, Цыган, Чумак

МПК: A01D 34/42, A01G 23/00, A01G 23/02 ...

Метки: кусторез-измельчитель

...по образующейпотами 6 и расположенными междуними подпружиненными планками-очистителями 7 и верхнего вальца 8 с по -тами 9 и пальцами 10 по его краям,связанного через пружины с вибратором11, молотковая дробилка, содержащаяротор 12 с шарнирно закрепленными молотками 13, противорежущийнож 14, кожух с противорежущимиэлементами 15 и дефлектор 16, пригибающее устройство 17 и опорныеданки 18, Транспортер 4 состоит из шарнирно-сочлененных планок 19 корытообраэной формы, опирающихся черезрамки 20 на направляющие и снабженные в середине зубчатыми зацепами 21,В работе пригибающее устройство17 отгибает срезаемую растительность по ходу движения кустореэаизмельчителя, фреза 2 срезает этурастительность и комлевую егочасть перебрасывает на...

Номер патента: 1202069

Опубликовано: 30.12.1985

Автор: Поляков

МПК: H04L 27/22

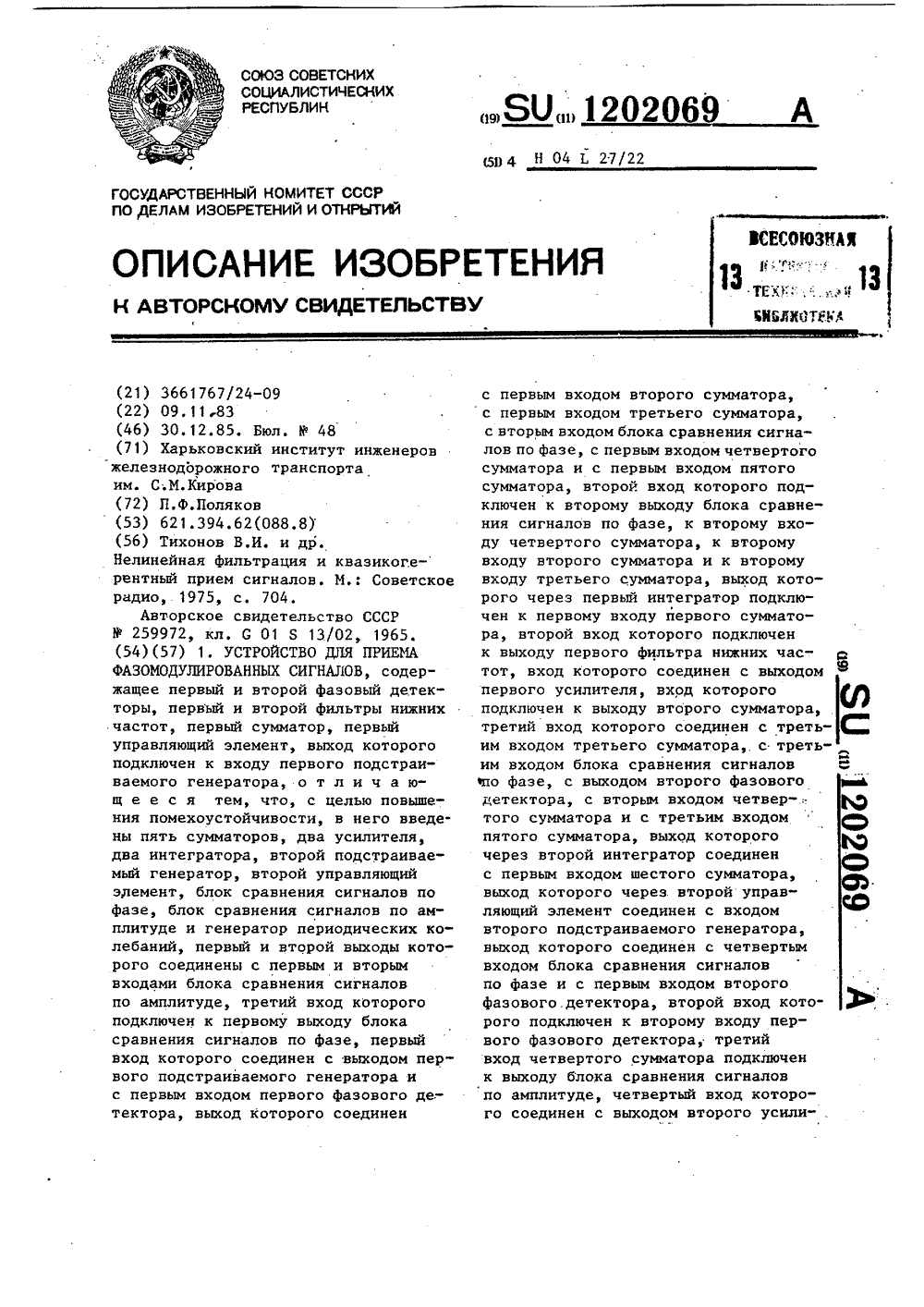

Метки: приема, сигналов, фазомодулированных

...электрическая схема блока зеркального преобразования; на фиг.4 -временные диаграммы работы блоказеркального преобразования.Устройство для приема фазомодулированных сигналов содержит генерантор 1 периодических колебании, первый подстраиваемый генератор 2,первый фазовый детектор 3,первый сумматор 4, первый,усилитель 5, первый фильтр 6 нижних час тот, второй сумматор 7, первыйуправляющий элемент 8, третий сумматор .9, первый интегратор 10, второйподстраиваемый генератор 11, блок 12сравнения сигналов по фазе, блок 13сравнения сигналов по амплитуде,второй фазовый детектор 14, четвертый, пятый и шестой сумматоры 15 -17, второй усилитель 18, второйфильтр 19 нижних частот, второйинтегратор 20, второй управляющийэлемент 21.Блок 12...

Номер патента: 1201444

Опубликовано: 30.12.1985

Авторы: Лебедев, Поляков

МПК: E04B 1/32, E04B 1/343

Метки: каркас, сборный, сводчатого, сооружения

...20балками 5 треугольного сечения, помещенными в зазор между жесткими элементами 1 арок. Продольные балки 5расположены между торцами 2 жесткихэлементов 1 с примыканием одной гранью к наружной 3 гибкой ленте. Продольные балки 5 соединены посредством муфт 6 треугольного сечения, Дляскрепления ребер с муфтами 6 применены шпильки 7, которые через отверстия 8 выполненных на концах продольных балок 5 и муфт 6 соединяют ихмежду собой. Для придания конструкции арочного очертания ее стягиваютзатяжками 9. С целью предотвращенияотрыва гибких лент в процессе выпирания продольных балок 5 наружные 3и внутренние 4 гибкие ленты скреплены болтами 10.40Монтаж сооружения осуществляютследующим образом. 444Сначала на земле раскладывают несколько...

Номер патента: 1201428

Опубликовано: 30.12.1985

Авторы: Бабченко, Зимокос, Поляков, Тарасов

МПК: E02F 9/28

Метки: землеройных, инструмент, ковша, машин, режущий

...рабочей поверхности и имеющейформу трапеции с плоскими стенками8. Опорные грани 9 и 10 наконечникавыполнены плоской таким образом,что часть 9 больше части 10, а следовательно, впадина выполняетсясмещенной к нижней рабочей поверхности,В задней части сменного наконеч35ника 1 находится глухое резьбовоеотверстие 11, предназначенное длякрепления его к державке 2. Державказуба 12 выполнена в виде двух усеченных клиньев 13 и 14. Задний клин 1340предназначен для крепления зуба кковшу и ограничен верхней и нижнейгранями 15, передними гранями 16 и17 и выемкой 18, имеющей форму днищаковша, к которому крепится инструмент,45Участки 16 и 17 передней грани клина13 выполнены равными и расположенысимметрично относительно продольнойплоскости...
