Номер патента: 1648458

Опубликовано: 15.05.1991

Авторы: Перковский, Пожарский, Поляков

МПК: A61G 10/02

Метки: блок, медицинский, полевых, условий

...и промежуточном ЗЗ фильтрах. Увлажнитель 36 воздуха содержит регулируемый клапан 45 и насос 46.Медицинским блоком для полевых условий пользуются следующим образом,При раэвертыв".нии медицинского блока сначала подключают установку 6 пневмопроводом 22 к пневмокаркасу 2, а пневмопроводом 24 - к полостям 12 аоэдукоподачи в блок и пневмопроводом 26 кполостям 14 воэдухоотсоса иэ блока. С помощью блока 38 контроля и управления параметрами воздуха закрывают клапан 34 и открывают клапан 31 и включают вентилятор 30, и воздух по пневмопроводу 22 поступает в пневмокаркас 2, надувая его. При достижении необходимого давления в пневмокаркасе 2, при котором медицинский блок принимает необходимую форму, по сигналу датчика 42 клапан 31 закрывается...

Номер патента: 1647912

Опубликовано: 07.05.1991

Авторы: Барбаш, Здоровцов, Петунин, Поляков, Смоляницкий

МПК: H03M 9/00

Метки: кодов

...Прямым выходом триггер 4 переводит счетчик-регистр 13 в режим счета (1 = 1) и разрешает через элемент И 9 поступление синхронизирующих импульсов с входа 15 на С-вход регистра 1 сдвига, на первый еычитающий вход счетчика-регистра 13, на второй вход элемента И 12,Следующие разряды кодограммы (ее смысловая часть) записываются в регистр 1 сдвига с информационного входа 14 благодаря синхроимпульсам, поступающим с элемента И 9. Эти же синхроимпульсы поступают на первый, а через элемент И 12 - на второй вычитающие входы счетчика-регистра 13. Данный процесс продолжается до тех пор, пока на (гп+1) - (гп+1) выходах счетчика-регистра 13 не сформируется нулевой сигнал, т,е, до тех пор пока не будет записана в регистр 1 сдвига смысловая часть...

Номер патента: 1647733

Опубликовано: 07.05.1991

Авторы: Амурский, Козлов, Поляков, Стрелков, Фокин

МПК: H02H 3/06

Метки: включения, замыкания, защиты, короткого, линии, оапв, однофазного, повторного, трехфазной, цикле, электропередачи

...Выход первого элемента И 5 соединен с первым входом второго элемента И б, выход которого действует на цепь отключения трех фаз,В нормальном режиме сигналы на выходах всех элементов схемы отсутствуют. При возникновении однофазного к.з. например, на.фазе А в результате действия репейной защиты и ИО отключается фаза А, Появляются сигналы на выходе ИО 16 фазы А, выходе блока13 фиксации команды на отключение фазы А и через небол ьшую задержку(несколько большую собственного времени отключения выключателя) - на выходе блока 2 ОАПВ "Фиксация цикла ОАПВ" - . на25 30 прекращению выходного сигнала на отклю 35 чение трех фаз, что могло бы вызвать недо 40 50 55 5 10 15 20 все время цикла, В реле 3 сравниваются по модулю токи фаз В и С. Таким...

Номер патента: 1647522

Опубликовано: 07.05.1991

Авторы: Грейденберг, Козлов, Махсон, Поляков

МПК: G05D 7/00

Метки: дозатором

...и канал "Выгрузка закончена", причем первый логический блокуправления запорным органом загрузкисодержит пять элементов И, три эле -мента ИЛИ, триггер с раздельнымивходами, следяций переключатель,второй логический блок управленияпитателем загрузки содержит шестьэлементов И, два элемента ИЛИ, сле" дяций переключатель, повторитепь,третий логический блок управлениязапорным органом выгрузки содержитшесть элементов И, два элемента ИЛИ,следяций переключатель, триггер сраздельными входами, четвертыи логический блок управления питателем выгрузки содержит шесть элементов И,два элемента ИЛИ, повторитель, следящий переключатель, причем вход импульсатора соединен с каналом "Включение дозиравакия", а выход кмпульсатара соединен с первым...

Номер патента: 1646713

Опубликовано: 07.05.1991

Авторы: Большаков, Малкин, Персов, Поляков

МПК: B23C 3/00

Метки: кожухов, разрезки, сварных, станок

...в патроне 28 и предварительно зажимают 5 10 15 20 25 30 35 40 ное положение. При фрезеровании сварного шва в контакте с иэделием находится демпфер 10, При фрезеровании включают привод 4, При точении сварного шва поворотную головку устанавливают в положение. при котором кожух обрабатывают резцом 13. 1 з,п,ф-лы, 6 ил. кулачками 29 с незначительным усилием, позволяющим при контакте установочного ролика 12 с обрабатываемым кожухом корректировать положение последнего в патроне 28, обеспечивая наименьшее биение поверхности сварного шва, Контакт установочного ролика 12 с обрабатываемым кожухом происходит при вращении последнего. Перемещение установочного ролика 12 в горизонтальном и вертикальном направлениях осуществляется...

Номер патента: 1646669

Опубликовано: 07.05.1991

Авторы: Кисурин, Масленников, Николин, Поляков, Сидоров, Щукин

МПК: B22D 11/14

Метки: литья, металла, непрерывного

...рычаг 14, закрепленный на фундаменте, а левым конно .,вертикальной стойкой) на систему рычагов с эксцентриком и электродвигателе 1 механизма качания. В полость рамы 6 шлангами подводится вода.Из рамы 6 охлаждающая вода через сильфон 10 проходит н промежуточную полую качающуюся раму 4, а иэ нее через патрубок 11 и удлиненный си.-.ьфон 12 в патрубок 13 кристаллизатора,откуда опускается в нижний коллектор,поднимается вверх, охлаждая медную гильзу, и на противоположных стенках кристаллизатора свободно сбрасывается н сливную воронку, как это показано на прилагаемой схеме водоснабжения н сечении А-А на фиг.2.Шаровые подвески позволяют смещаться кристаллизатору в горизонтальной плоскости в любую сторону от давления заготовки при ее...

Номер патента: 1645460

Опубликовано: 30.04.1991

Авторы: Бессонова, Демьяненко, Мавлютов, Поляков

МПК: E21B 33/138

Метки: горных, пород, состав, тампонажа

...представлены в таблСпособ тзмиоцджа горных пород осуществлянт следующим обрдзом. 5Для изоляции ироницаемых пластов в низкотемпературных скважинах приготовленнун тдмиоцирунщую смесь закзчивант через гидромеханический или рдзбуривдемый иакер, установленный выше 10 проницземой зоны, с целью обеспечения минимального разбавления ее промывочной жидкостью н скважине при доставке в пласт. Нзчзльцая температура ззкдчивания смеси в пласт определяется расчетным путем ио методике 1 Чербдня А,Н, и в случае, если она превышает температуру приготовленного рд - створа, то тзмионирующий состав дополнительно подогревают, 50Для закрепления неустойчивых пород в стволе скважины тампоцирунщун смесь закзчивзнт через бурильные трубы и размещают ндиротив...

Номер патента: 1645232

Опубликовано: 30.04.1991

Авторы: Бочков, Гренишина, Лебедев, Лузгин, Поляков

МПК: B65H 54/80, B65H 75/16

Метки: ленты, машине, текстильной, укладки

...таза 1 установлена пружина 5 сжатия, В таз поступает волокнистая лента через лентовод верхней тарелки 6 лентоукладчика. Верхняя тарелка 6 смонтирована над тазом 1 с возможностью вращения и кинематически связана, например, зубчатыми передачами 7 с нижней тарелкой 2 и приводом машины (не показан). В кинематическую цепь подсоединен счетчик 8 длины ленты, Счетчик 8 электрически подсоединен к пускоэащитной аппаратуре 9 электродвигателя 10 привода штока 3. Привод штока 3 включает в себя гибкую передачу 11, 12, 13 (фиг.8), к одной из ветвей которой шарнирно с помощью серьги 14 подсоединен нижний конец гибкого штока 3. Шток 3 пропущен также сквозь криволинейную направляющую 15, Гибкая передача выполнена, например, в виде ведущей 11 и ведомой...

Номер патента: 1645218

Опубликовано: 30.04.1991

Авторы: Залецкий, Захарова, Купрейчик, Лозко, Островский, Пилипенко, Поляков, Тимановский, Чибис

МПК: B65G 33/00, B65G 33/24

Метки: винтовой, питатель

...части 5 загрузочного бункера 2 под еговыпускным окном 6 и под перегородкой 7,разделяющей бункер 2 на переднюю часть8 и заднюю часть 9, Выпускное окно 6 бункера 2 расположено в передней части 8.Перегородка 7 выполнена с окном 10,через которое пропущен нижний конец 11возвратной течки 12 с возможностью размещения его в задней части 9 бункера 2 и вышеверхней кромки 13 выпускного окна 6 бункера 2. Верхний конец 14 возвратной течки12 связан с разгрузочным патрубком 3, настенке которого закреплен защитный козырек 15, расположенный над верхним концом 14 возвратной течки 12,Винтовой питатель работает следующим образом,Материал подается в загрузочный бункер 2 через его выпускное окно 6, поступаетна витки винта 4 и транспортируется им...

Номер патента: 1645002

Опубликовано: 30.04.1991

Авторы: Бурачевский, Гермацкий, Гуляев, Иванов, Лисица, Низов, Поляков, Стецун, Черток, Шаплыко

МПК: B02C 13/28

Метки: дробилки, ротор, ударно-центробежной

...Магазин сеязаи каиалаМи 9 с Фиксирующими гнездами 10, выполненными в виде углублений в дисках 1 и 2 на их периферии у поверхности, лопаток. 3. Для прохода Футерующих эле 35 ментов 5 в посадочньйр гнезда 10 в диске 2 внутри каналов 9 имеются отверстия 1 1. Концентрично, с загрузочной горловиной 12 ротора Вщ 1 однено 40 загрузочное.отверстие 13 магазина 4 для подпитки Ьутерующими элементами 5..При использовании в качестве Футерующих,элементов ппоских тел, например дискон, ротор состоит иэ тех ,же элементов, что и ротор с варами, при этом в конструкции магазина добавляются дополнительный канал 14 .для подачи футерующих тел -.дисков в посадочные гнезда 10 перед ло 50 патками 3 и верхний промежуточный диск 15 для организации движения...

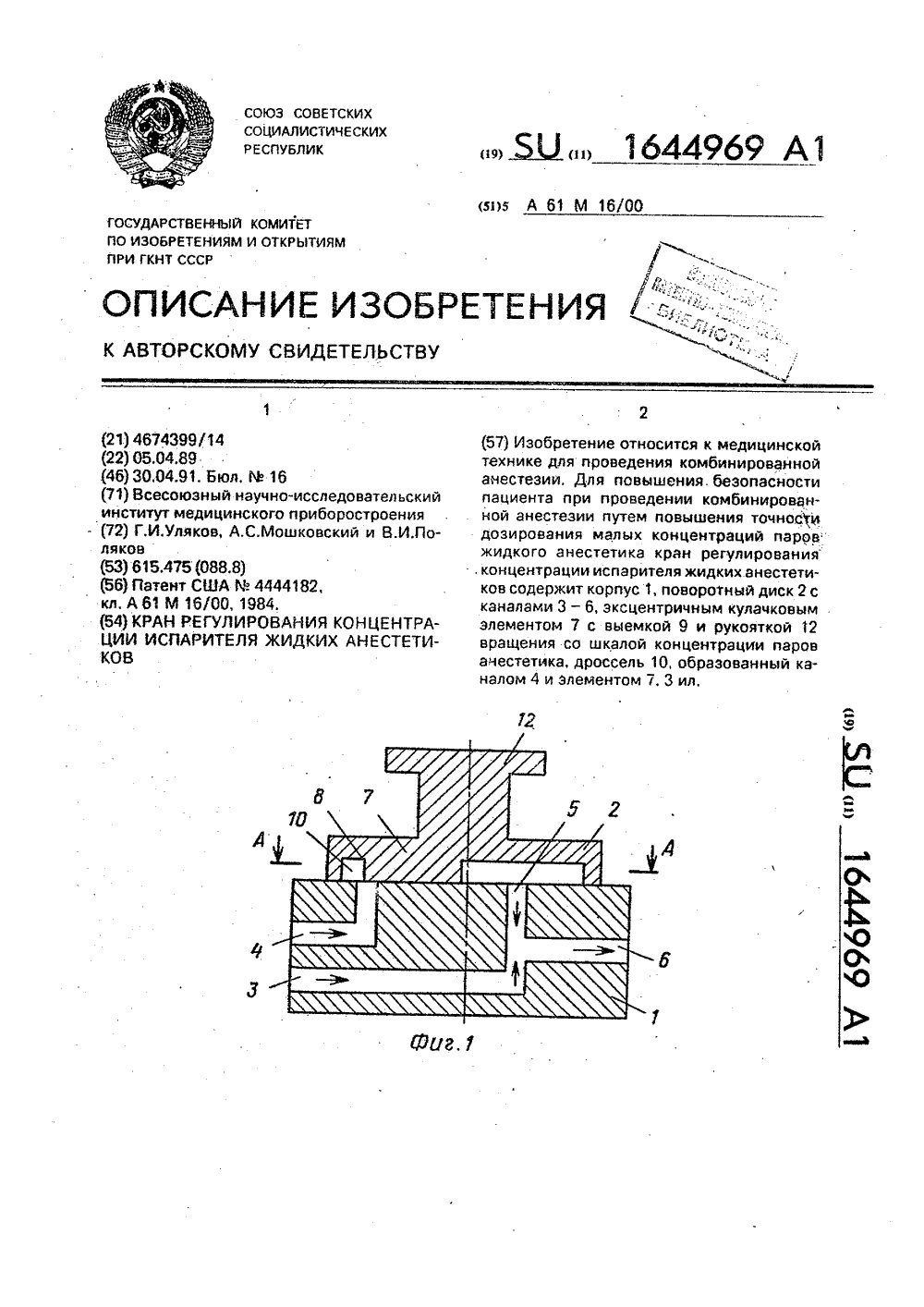

Номер патента: 1644969

Опубликовано: 30.04.1991

Авторы: Мошковский, Поляков, Уляков

МПК: A61M 16/00

Метки: анестетиков, жидких, испарителя, концентрации, кран

...паров 35анестетика. Величина эксцентриситета кулачкового элемента 7 определяет величинуоткрытия дросселя 1 О переменного проходного сечения и задается, исходя из требуемой максимальной величины его открытия, 40Кран регулирования концентраций работает следующим образом.Пары жидкого анестетика поступают вканал.4 и далее в дроссель 1 О переменногопроходного сечения, Величина открытия 45дросселя 1 О определяется углом поворотадиска 2 и устанавливается вращением рукоятки 12. При вращении рукоятки 12 в сторо- ну увеличения концентрации на шкалепрофильный кулачковый элемент 7 кромкой 50своей цилиндрической поверхности 8 открываетчасть отверстия 11, увеличивая площадь проходного сечения дросселя 10, После дросселя 10 пары анестетика...

Номер патента: 1644876

Опубликовано: 30.04.1991

Авторы: Кучмий, Поляков, Полякова, Приваленко

МПК: A23G 3/00

Метки: ликерной, начинкой, производства, шоколадных

...20,49;спирт 10,78; формовой шоколад 520,18.Способ изготовления изделий осуществляют таким же образом, как и в.примере 1,только в охлажденный до 40 С сахаропаточный сироп, вводят рябиновую настойку, потеплообменнику темперирующей машиныпропускают холодную воду с температурой12 С, вследствие чего начинка охлаждается.до 20 С.П р и м е р 3. Способ приготовленияшоколадных изделий с ликерной начинкойосуществляют аналогично примеру 1, только в качестве ароматизирующего веществаиспользуют машиновую настойку.П р и м е р 4. Способ осуществляютаналогично примеру 2, только вместо вишневой настойки вводят клубничную настойку,П р и м е р 5. Способ осуществляют аналогично примеру 1, только в качестве ароматизирующего вещества используют коньяк.П р и...

Номер патента: 1506671

Опубликовано: 30.04.1991

Авторы: Панин, Поляков, Розуменко

МПК: A61K 38/17, A61K 47/42

Метки: активных, биологически, введения, веществ, животного, организм

...м е р 1. Меченый йод- тироксин (2 ф 10 М) добавляли кПеченьЛегкиеСердцеПочкиНадпочечникиЖировая тканьСелезенка з15066смеси липопротеидов очень низкой,низкой и высокой плотности (Л 10 НП,ЛПНП и ЛПВП), содержащей 1,5-2,0 мгбелка. Смесь подвергали хроматографическому разделению с помощью1гель-фильтрации на колонке с сефароэой 4 В (1 бк 1000). Йод-тиооксинзлюировался с колонки двумя пиками,Первый пик выходил с фракцией ЛПВП.Второй пик радиоактивности соответствовал свободному (несвязанному)гормону. Связывание гироксина с ЛПВПносило специфический характер,поскольку полностью подавлялось в присутствии 500-кратного избытка немеченого тироксина.Связывание кортикостероидов и ихнекоторых предшественников в отдельные фракции ЛП проводили при...

Номер патента: 1644254

Опубликовано: 23.04.1991

Авторы: Клименко, Костюк, Кузнецов, Поляков, Постольник

МПК: H01H 71/68

Метки: привод, электромеханический

...устройства.Электромеханический привод для дистанционного управления автоматическими выключателями работает следующим образом,При подаче управляющего импульса на катушку 9 между скошенными зубцами 10- 17 якоря 7 и скошенными зубцами 18 - 25 сердечника 8, образующими рабочие воздушные зазоры, создается электромагнитное усилие и общий суммарный вращающий момент, вызывающий поворот якоря 7 на определенный угол за время действия импульса тока, Совместно с якорем 7 поворачивается валик фрикционно-клинового механизма 1, который механически связан через эксцентрик с кареткой привода (на фиг, 1 не показаны).Создаваемое магнитным потоком через рабочий воздушный зазор усилие Е 1 на кажкатушку 9 в несколько раз больше усилия Е 2 в нерабочем зазоре...

Номер патента: 1643898

Опубликовано: 23.04.1991

Авторы: Малкин, Марфин, Нарышкин, Поляков, Филенко, Шумяцкий

МПК: F25B 49/00

Метки: разрядки, холодильной

...соединения установки с разряжаемой холодильной машиной 2, снабженной запорным вентилем 3. За сепаратором 4 масла барботажного типа смонтированы фильтр-осушитель 5, адсорбер 6, вентиль 7 для отсоединения (присоединения) адсорбера 6 к установке, вентиль 8 для выхода в атмосферу вытесняемых из адсорбента неконденсирующихся газов, компрессор 9, конденсатор 10 и сборник 1 сконденсированного хладона, Вентиль 12 предназначен для выпуска воздуха из сборника 11, а вентиль 13 - для слива хладагента к потребителям. Наилучшим адсорбентом для заполнения адсорбера является активизированный уголь.Установка работает следующим образом, В стадии разрядки-очистки (фиг. 1) трубопроводом 1 соединяют установку с вентилем 3 разряжаемой холодильной машины 2....

Номер патента: 1643837

Опубликовано: 23.04.1991

Авторы: Деулин, Поляков

МПК: F16K 5/04

Метки: клапан

...уплотняемой поверхности 8 седла в корпусе 1 так, что опорная часть 4 запорного органа входит во втулку 6 с зазором и направляющими торцами 9 может контактировать с полочками 7 при ее повороте. Упругое кольцо 10 уплотняет зазор между корпусом 1 и штоком 11, на котором закреплен рычаг 12. Входной патрубок 2 закрывает центральное отверстие корпуса 1 и ограничивает перемещение запорного органа. Полочки 7 образуют с опорной частью проходной канал.Клапан работает следующим образом,Регулируемая среда через патрубок 2подается к пазовому отверстию 5 и при открытом клапане (фиг. 2) через канал патрубка 3 выводится из клапана. Для закрытия 5 клапана опорную часть 4 запорного органаповорачивают вокруг оси так, что направляющий торец 9...

Номер патента: 1643449

Опубликовано: 23.04.1991

Авторы: Панасенко, Поляков, Федоров, Фотченков, Якунин

МПК: B66F 11/00

Метки: грузов, подъема, тяжеловесных

...кольца 2-4 связаны между собойпосредством шарнирно-рычажного механизма 8 размещенного снаружи оболоч 30ки 1 и выполненного в виде шарнирныхпараллелбграммов 9. Одни из сторон10-12 параллелограммов, выполненныев виде горизонтальных связей, расположены соответственно в плоскостиколец 2-4 и жестко прикреплены к 35ним. Стороны 13 параллелограммов 9,также выполненные в виде горизонтальньюс секций, являются общей двух смежных параллелограммов,40Общее количество шарнирных параллелограммов 9 для каждой оболочкидолжно быть не менее трех с рйвномерным расположением в горизонтальнойплоскости, пРичем сами параллелограммы 9 выполнены объемньпж, Каждаясекция 1 имеет индивидуальный подвод14 к общему источнику 15 рабочего агента, например сжатого...

Номер патента: 1643129

Опубликовано: 23.04.1991

Авторы: Найдис, Немирович, Песин, Поляков, Салганик

МПК: B21B 13/00

Метки: клеть, полосы, прокатки

...3При прокатке в данной клети происходит огибание полосой вращающихся валков. Площади контакта с приводным валком больше по сравнению с неподвижным элементом, что в свою очередь увеличивает энергию, подводимую в очаг деформации со стороны вращающегося валка, а следовательно, улучшаются условия транспортирования полосы.В результате улучшения условий транспортирования полосы снижается неравномерность деформации в очаге деформации за счет уменьшения пробуксовки валков, что приводит к повышению качества прокатываемой полосы. Улучшение условий транспортирования полосы позволяет снизить разнотолщинность полосы в 1,2 раза,Формула изобретенияКлеть для прокатки полосы, содержащая станину с вращающимися рабочими валкаьми неподвижными...

Номер патента: 1643107

Опубликовано: 23.04.1991

Авторы: Земянкевич, Иванова, Кивман, Поляков

МПК: B05B 13/02

Метки: держатель, окрашиваемых

...или его сплава, титанаили его сплава. Бумажная, прокладка 3 размещена между сеткой-рамой 4 и.корпусом 5фиксирующего устройства 2,Держатель окрашиваемых изделий работает следующим образом,На поворотный стол 1 устанавливаютфиксирующее устройство 2, бумажную прокладку 3 и сетку-раму 4.На сетке-раме 4 размещают окрашиваемые изделия 8 из магнитного материала,Под действием магнитного поля постоянных магнитов 7 иэделий 8 фиксируются насетке-раме 4.Затем производят нанесение лакокрасочного покрытия, например, методомпневматического распыления.По окончании нанесения покрытия сетка-рама 4 с окрашенными изделиями переносится, например, в сушильный шкаф длясушки покрытия, а бумажная прокладка принеобходимости заменяется на новую. Использование...

Номер патента: 1643070

Опубликовано: 23.04.1991

Авторы: Бихман, Воронов, Зац, Медведев, Поляков, Садовский, Фрейтаг, Яковлев

МПК: B01F 3/00

Метки: емкость, перемешивающими, устройствами

...7 (например, лопастного типа), Герметизация валов 6 осуществляется уплотнением 8.Емкость с перемешивающими устройствами работает следующим образом, 1643070Через патрубок 9 непрерывно или периодически подводятся исходные компоненты. Так как этот патрубок приварен к трубе 3, а полость трубы 3 связана с полостями вертикальных труб 2, объединенных в общий каркас жесткости, то исходные компоненты могут быть подведены практически в любую (или любые) зону аппарата через отверстия 10, По мере заполнения сосуда включаются приводы 5, вращающие валы 6 и лопасти 7. При этом обеспечивается полное интенсивное перемешивание обрабатываемой среды как по высоте аппарата, так и в его центральной и периферийной зонах, Отсутствие каких бы то ни было...

Номер патента: 1642479

Опубликовано: 15.04.1991

Авторы: Поляков, Толпарев

МПК: G06F 15/36

Метки: процесса, случайного, характеристик

...цикла просмотра определяется с помощью счетчика б импульсов и счетчика 14 циклов. В первом цикле просмотра счетчик 6 импульсов отсчитывает й - 1 импульсов из последовательности синхроимпульсов, поступающих на его вход иэ генератора 2 импульсов (й - объем выборки). Этим определяется граница первого цикла. В результате осуществляются однократное попарное сравнение и перестановка в соответствии с принятым алгоритмом всех членов выборки, содержащихся в регистре 4,Если при этом эа цикл счетчик 7 числа инверсий получит т1, то осуществляется переход к второму циклу просмотра, При т1 потенциал, подаваемый на управляющие входы генератора 2 импульсов и группы элементов И 10 с выхода счетчика 7 числа инверсий, не меняется, Поэтому генератор 2...

Номер патента: 1642362

Опубликовано: 15.04.1991

Авторы: Виноградов, Москвин, Поляков

МПК: G01N 27/83

Метки: комплексного, неразрушающего, ферромагнитных

...образом.Перед измерением преобразователь 2 шумов Баркгаузена устанавливается на поверхность изделия, С блока 1 перемагничивания через блок 9 управления током перемагничивания на обмотку 12 перемегничивания подают переменный ток низкой частоты 8 - 40 Гц).Переменное магнитное поле, создаваемое преобразователем, вызывает перестройку доменной структуры в ферромагнитном материале основы контролируемого обьекта, Возникающие при этом скачки намагниченности шумы Баркгаузена) наводят в измерительной обмотке 3 преобразователя ЭДС, которую выделяют фильтром 4 верхних частот, усиливают усилителем 5 магнитных шумов Баркгаузена и подают на вход блока 6 измерения.Возникающие при перестройке доменной структуры акустические шумы преобразуют в...

Номер патента: 1642361

Опубликовано: 15.04.1991

Авторы: Виноградов, Москвин, Поляков

МПК: G01N 27/83

Метки: комплексного, неразрушающего, ферромагнитных

...первый вход блока измерения, Возникающие при перестройке доменной структуры акустические шумы преобразуют в электрический сигнал с поглощью электро- акустического преобразователя, усиливают и подают на второй вход блока измерения,Из спектра сигнала магнитных шумов выделяют полосу, интенсивность шума в которой наиболее тесно короели рует с контролируемым параметрогл ферромагнитного материала, измеряют величину интенсивности и по ней судят о контролируемом параметре ферромагнитной основы. Измеряют также интенсивность сигнала акустических шуглов Баркгаузена и по ней судят о прочности покрытия и его адгезии, Кроме того, из1642361 10 формула изобретения Составитель И,КесоянТехред М,Моргентал Корректор И,Муска Редактор М.Циткина Заказ 1143...

Номер патента: 1641956

Опубликовано: 15.04.1991

Авторы: Бабанин, Минаев, Назаров, Поляков, Соколов, Теклев

МПК: E04D 15/06

Метки: каток, приклеивания, рулонных

...колеса 2 могут быть установленына вертикальной оси с возможностью разворота на 360.Для использования в качестве ходовыхколес самих прикаточных шаров 5 к обойме1 закрепляют сепаратор 6, посредством которого обойма 1 опирается на прикаточныешары 5. Отверстия в сепараторе выполненыменьшими диаметра прикаточных шаров 5,Возможен и другой вариант крепленияприкаточных шаров 5, когда они используются в качестве ходовых колес. В этом случае по углам обоймы 1 жестко снизу исверху прикрепляют планки 7 с отверстиями 8. При этом между планками 7 в отверстиях 8 располагаются прикаточные шары 5,Отверстия 8 имеют диаметр, меньший диаметра прикаточных шаров.Сепаратор 6 может быть выполнен ввиде короба с опорными фланцами 9 и отверстиями,...

Номер патента: 1641413

Опубликовано: 15.04.1991

Авторы: Андреев, Магер, Медведев, Поляков, Уманский

МПК: B01F 7/24, B01J 19/18

Метки: аппарат, полимера, синтеза

...направлениях, создавая хаотическое течение с образованием круговой циркуляции по внешнему контуру и большого числа вихревых участков в объеме, 1 ил. ку 5 с патрубками 6 и 7 для входа и выхода хладагента, привод 8 для вращения вала 9 перемешивающего устройства, симметричную раму, состоящую из вертикальных 10 и горизонтальных 11 шнеков, соединенных между собой стержнями 12 для придания жесткости раме. Рабочая поверхность каждого шнека 10 и 11 имеет два противоположных направления нарезки (левое и правое) для создания при вращении хаотического движения среды и получения большого числа центров завихрения,Аппаратдля синтеза полимера работает следующим образом,Через патрубок 2 загружаю ные компоненты, Включают привод 8, ится во...

Номер патента: 1640762

Опубликовано: 07.04.1991

Авторы: Гайдук, Дышовый, Карашецкий, Поляков

МПК: H01R 43/06

Метки: коллектора

...медная полоса толщиной 0,8 мм и шириной 28 мм. Иэ этой полосы штампуют одновременно по две заготовки длиной 86 мм с П-образными выступами на одном из торцов, Высота выступов равна 4 мм, а их ширина 4,2 мм, Последующей операцией осуществляется штамповка окон внутри П-образных выступов. Причем ширина окна соответствует ширине впадины в нижнем прямоугольном выступе и равна 2,6 мм, а его высота равна 3 мм, Нижние и верхние поперечные выступы выполняют на заготовке гофрированием с получением следующих параметров: ширина нижнего выступа 3,6 мм, его высота 2,2 мм, ширина верхнего выступа 2 мм, а высоты 0,9 мм. Внутри верхнего выступа выполнен клинообразный паз, углубленный в медь выступа на 0,3 мм. имеющий нижнюю ширину клина 1,2 мм и...

Номер патента: 1640625

Опубликовано: 07.04.1991

Авторы: Поляков, Путников, Сапунов, Яковлев

МПК: G01N 27/90

Метки: вихретокового, импульсного

...схемы 6 совпадения. Так как на первый вход схемы 6 совпа дения постоянно идут тактовые импульсы 10 20 управляемого компаратора 11 (фиг. 2, эпю 25 30 45 35 40 50 55 ние, когда на его выходе появляется напряжение. Это напряжение (фиг, 2, эпюра 24)(фиг, 2, эпюра 23) с работающего а режиме непрерывной генерации кварцевого генератора 5 тактовых импульсов, то на первый вход счетчика 7 импульсов начинают поступать счетные импульсы (фиг. 2, эпюра 25). В соответствии с подсчитанным счетчиком 7 импульсов количеством счетных импульсов программируемым запоминающим устройством 9 через быстродействующий цифроаналоговый преобразователь 10 формируется требуемый для измерения значений времени "узловых" точек вносимых в преобразователь 2 сигналов закон...

Номер патента: 1640343

Опубликовано: 07.04.1991

Авторы: Горин, Поляков, Семисотнов, Черепов

МПК: E21B 15/00

Метки: буровая, вышка, телескопическая

...верхней части (на секции 1) ноги вышки шарнирно посредством осей соединены с кронблочной рамой 3, В верхней части секции 2 в два яруса в плоскостях передней и задней граней вышки шарнирно закреплены горизонтальные поперечные) связи 4, соединяющие ноги вышки. Аналогично расположены и закреплены горизонтальные связи на верхней секции 1, Внутренние грани ног вышки (секции 1 и 2) выполнены на равном расстоянии одна от другой и параллельны между собой по всей длине, что дает возможность ногам вышки после складывания ее по методу складного параллелограммного механизма плотно прилегать одна к другой без зазоров, даже при А-образной конструкции секции 1,Для обеспечения устойчивости выши от боковых нагрузок установлены съемные диагональные связи...

Номер патента: 1639882

Опубликовано: 07.04.1991

Авторы: Васильев, Голосинский, Есаулов, Коржилов, Миршаков, Моисеев, Николаев, Пилюшенко, Поляков, Сопочкин

МПК: B22D 11/06

Метки: литья, непрерывного, слябов, тонких

...с валками 3 кристаллизатора, равном 1,3 - 1,6 межцентрового расстояния валков, при этом продольные огнеупорные плиты 4 выполнены профильными, например, с переходом в своей нижней части с вертикальной плоскости в нормаль к валкам 3 кристаллизатора на участке равном 0,1 - 0,2 диаметра валка.Машина работает следующим образом,Перед разливкой в кристаллизатор вводят затравку, а металлоприемник разогревают газовыми горелками до 1100 - 1200 С. Металл заливают при 1530 - 1545 ОС из стопорного ковша, оснащенного погружным стаканом с внутренним диаметром 50 мм. Жидкий металл заполняет на 2/3 полость, образованную торцовыми плитами металлоприемника и валками кристаллизатора,закрытую снизу затравкой, установленной на уровне осей кристаллиэатора....

Номер патента: 1639712

Опубликовано: 07.04.1991

Авторы: Поляков, Титов, Финкельштейн

МПК: B01D 29/62

Метки: жидкостей

...параболический отражатель 13, расположенный таким образом, что окружность его фокусов совпадает с окружностью контактирования клиновидных отверстий.Устройство работает следующим образом.С помощью привода (не показан) через приводной вал 11 прерывателю 10 сообщается вращательное движение. Подлежащая очистке жидкость подается внутрь прерывателя через патрубок 4 ввода. В моменты совмещений отверстий 12 прерывателя и отверстий 8 обечайки 7 жидкость подается внутрь корпуса 1, на фильтроэлемент 5, очищается и фильтрат выводится через патрубок 6 вывода. Из-за постоянного смещения клиновидных отверстий 8 и 12 относительно друг друга, течение потока преобретает не 5 10 15 20 25 30 35 40 45 50 55 стационарный характер и место контактирования...
