Перевозников

Номер патента: 1560327

Опубликовано: 30.04.1990

Авторы: Земсков, Леонов, Перевозников

МПК: B03C 5/00

Метки: жидкости, фильтр

...спрессованного регулировочным винтом 7 между решетками 8 с сетками 9, и опирающийся на втулку 10.В фильтроэлементе между слоями 5 и 6 размещены последовательно по направлению движения очищаемой жидкости ячеистая насадка 11 со сквозными каналами 12 и диафрагма 13 с центральным отверстием 14. Сквозные каналы 12 ячеистой насадки 11 заполнены поочередно (в шахматном порядке) гранулами 15 и 16 из диэлектрических материалов, расположенных выше и ниже местоположения металлов в трибэлектрическом ряду, например из эбонита и полиэтилена, причем каждые два соседних канала содержат разные материалы.В крышке 2 выполнены каналы 17 и 18 для подвода и отвода очищаемой жидкости соответственно. В дне корпуса 1 выполнен сливной канал 19, закрытый...

Номер патента: 1548679

Опубликовано: 07.03.1990

Авторы: Каминер, Перевозников

МПК: G01M 7/00, G01M 9/00

Метки: аэродинамической, аэродинамическом, исследования, колебаний, лопаток, плоской, потоке, решетки, связности

...7, который своими выходами подключен к осциллографу 8. Устройство также содержит генератор 9 задающей35 частоты, фаэовращатели 10, блоки 11 поддержания амплитуды колебаний лопаток 2 и усилители 12 мощности.При этом выход от генератора 9 подключен к входу каждого фаэовращателя 10 и выход последнего - соответственно к первому входу блока 11, второй вход которого подключен к соответствующему выходу тензостанции 7, Каждый возбудитель 3 подключен через свой усилитель 12 мощности к выходу соответствующего блока 11 поддержания амплитуды колебания лопаток 2.Способ исследования аэродинами 5 О ческой связности колебаний лопаток 2 плоской решетки в аэродинамическом потоке реализуется следующим образом, Возбуждают колебания нескольких лопаток 2....

Номер патента: 1538073

Опубликовано: 23.01.1990

Авторы: Земсков, Крашенинникова, Перевозников

МПК: G01M 3/02

Метки: газовой, герметичности, контроле, среды, стенд

...где происходит его очистка от магнитных частиц путем их улавливания на магнитопроводе 25 магнитным полем, создаваемым постоянным магнитом 26, Затем очищенный от магнитных частиц газ проходит слой 24 адсорбента, где происходит его сушка за счет улавливания зернистым адсорбентом (например, силикагелем, активиронанным углем или их комбинацией) паров жидкостей.Очищенный и осушенный газ поступа ет в Фильтр-ловушку 29, где происходит улавливание оставшихся следов влаги (паров воды и других жидкостей) за счет их охлаждения до криогенной температуры, конденсируются и задерживаются сорбентом 30.5 15380В уплотнительный узел 31 попадает охлажденный газ, очищенный от магнитных частиц и осушенный от паров жидкостей, благодаря чему исключаются...

Номер патента: 1528986

Опубликовано: 15.12.1989

Автор: Перевозников

МПК: F16J 15/34, F16J 15/43

Метки: вала, уплотнение

...)жцй оийме 3 установлен постоянный м)г:иг.) диске 11 выпол , гверстия 18,ср з к)орыс рдсточкд " снцена с сальник)и)и набивкой 8. Рыло ка 2 связана к;)ц.;)м .) с сосудом 2 Г), сцслненным магц жидкостью.15цн,)нии корпусаыполнен также л и; "1. д крытый пробксй 22, для слива и; цишй ж)дкости. Лксиыг) Но-подвижная сннйхп 3 зфиксирована от проворота оти Ьцс Нту,КИ 7 ц)тИфтОМ "3.1 тт з и дни и подвижных и неи)движньхоедиц ццй и у и. тв,)ис;я упругими элдс- ГИЧЦЫЧИ ), о ЧИ .Уплотнение рыГ ;, )с.у кн), бразом.Под действием усилий, дейту ощих восевом направлении ог пружини давления герметизируемой среды, ы также от усилия, создаваемаг) в радиальном направлении упруго-элдстичцым кольцом 13, сжимаемым нажимцым флднцем 11 посредством болтов...

Номер патента: 1525271

Опубликовано: 30.11.1989

Авторы: Лейман, Любощинский, Насыров, Перевозников, Савицкий

МПК: E21C 27/24

Метки: диск, исполнительного, органа, режущий

...1, на фиг. 3 ш и ) 1 1 ц;) фи). 2, ц;) фиг 1 узелцз фг 3,1). л х)Ии .1 ск сосгои) из стх цицц 1, обои ", ), , кгорыми н выемке 3 ступицыи цс) в,рсццси цонерхцс)стц 4 Осп)дс 1 2 рзз. чс )ц )с чс"И 1 ь ирсзиць) н ниле колец 5рс;ининого ц)ну а гсрсид)льнс)го се еццц 11, .;р жной п)цс рхцсси 6 обола 2 ус- :цц ц )ц,1 ер кз)ели 7 с,н.цзл)и 8.11) , 1; цнс и ИОвсрхцоси 4 ОГ)0,с 2 ны- .), ) );1,Ин )1 ИО 1)сои лли цс. Окру ж ности;. , Огцитс,)ьв бсконь)х онерх)с )си )с) лзЕ .1 й игорцовь)х по 1 )у)иццИрикрсп,цц, ц,)- )р) чс", бс, 1; ч и 11 иск 12 с )н)гру зочнц чи ,1,11;, 1,. К лр)с)1 торцовс)й поверх.) с) цццИрикрс ц,ц.)цс тскжс, ц;1- р , .1;)чи ю)лшс( 14 .1 имс грь) лис)ь 1; 14 бо,)ьц)с Лизчетрз ступи. цц 1, э)оч),)иск 12 и ксльцо 14 явгяк)с...

Номер патента: 1520284

Опубликовано: 07.11.1989

Авторы: Антипин, Земсков, Крашенинникова, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...(обоймах колец) трения. Поводки могут быть подпружинены индивидуально каждый 1или попарно относительно друг друга в двойных торцовых уплотнениях.Герметизация подвижных и неподвижных соединений осуществляется упругоэластичньпж кольцами 15 и прокладками 16. В корпусе 1 выполнены отверстия для.подвода 17 и отвода18 охлаждающе-смазывающей жидкости.Уплотнение работает следующим образом. При вращении вала 4 вместе свтулкой 3 и буртом 11 вращаются под.пружиненные поводки 9, передаваявращающий момент конусной частью 13через выпуклые стенки отверстий 14кольцам 8 трения. В процессе работыуплотнения происходит износ контактирующих поверхностей поводков иколец трения, но под действиемпружин 12 поводки 9 постоянно поджимаются конусной частью 13 к...

Номер патента: 1497065

Опубликовано: 30.07.1989

Авторы: Лейман, Перевозников

МПК: B60B 9/00, B60B 9/22

Метки: колесо, рельсового, средства, транспортного

...Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 01 Изобретение относится к транспортному машиностроению, в частности к рудничным локомотивам, и касается конструкции колеса для рельсового транспортного средства. Цель изобретения - повышение шумовиброизоляции.На чертеже показано предлагаемое колесо, разрез.Колесо рельсового транспортного средства состоит из ступицы 1, упругого элемента в виде бескамерной пневматической шины 2, расположенного между ободами 3 и 4, и крышками 5, соединенными со ступицей и между собой болтами 6. Бандаж 7 крепится на ободах 3 и втулке 8 при помощи посадки с натягом. Упоры 9 закреплены в обойме 10 (скользящая посадка), имеющей пазы 11 полуовальной...

Номер патента: 1482630

Опубликовано: 30.05.1989

Авторы: Ахмедов, Перевозников, Салазкин

МПК: A01K 61/00

Метки: водоемов, них, подготовки, пород, разведения, рыб, ценных

...- 0,1 мг/л по действующему веществу.Результаты представлены в табл. 1,Как видно из табл. 1 в диапазоне концентраций 0,06 - 0,1 мг/л 100-ная гибель наблюдается у верховки, остальные ценные виды рыб остаются живыми.Пример 2. В пруд1 площадью 18 м, средней глубиной 0,8 м было выпущено по 25 экземпляров разновозрастных верховок, сеголетков пеляди и 10 экземпляров годовиков карпа, Температура воды в пруде за все время наблюдения колебалась в пределах О - 15 С, рН 7,6, общая жесткость 2;3 мг экв/л, концентрация кислорода 6,2 - 7,3 мг/л. Через 5 сут после адаптации рыб пруд был обработан водной эмульсией фоксима в концентрации 0,1 мг/л по действующему веществу путем опрыскивания препаратом поверхности воды из помпы. Через сутки после...

Номер патента: 1477444

Опубликовано: 07.05.1989

Авторы: Леонов, Перевозников, Фролова, Шатаев

МПК: B01D 25/06, B01D 29/08

Метки: жидкости, фильтр

...а регулировочный винт 13 ввернут в раму -15 и взаимодействует сдном корпуса 1,40Перед пуском фильтра в работу производят загрузку и спрессовывание в стакане 2 волокнистого. материала до требуемой плотности в следующей последовательности. В стакан 2 уста навливают неподвижную решетку 6 с сеткой 10 и прокладкой 11, на которые помещают эластичные втулки 8 и 9, Предварительно взвешенное коли чество волокнистого материала помещают в кольцевое пространство между втулками 8 и 9 и на них накладывают нажимную решетку 7 с сеткой 1 О и прокладкой 11, а затем устанавливают в корпусе 1 пружину 14 и стакан 2 с фильтроэлементом, все вместе размещают в раме 15. Вращением регулировочного винта 13 корпус 1 надвигают на стакан 2, при этом происходит...

Номер патента: 1467221

Опубликовано: 23.03.1989

Автор: Перевозников

МПК: F01D 9/02

Метки: аппарат, направляющий, турбомашины

...к направ 1 ляющему аппарату турбомашины и явля-ется усовершенствованием аппаратапо авт,св, У 1089283,5Цель изобретения - повышение надежности,На Фиг.1 показан направляющий аппарат, продольный разрез; на фиг,2 -разрез А-А на фиг,1,Направляющий аппарат турбомашинысодержит наружный 1 и внутренний 2ободы, расположенные между ними лопатки 3 и перегородки, закрепленныена наружном ободе 1 или на внутреннем ободе 2 в межлопаточных каналахи расположенные передними кромками4 в зоне входной части межлопаточныхканалов, Перегородка выполнена в виде упругой пластины 5, консольно закрепленной передней кромкой 4 поперек межлопаточного канала с зазоромотносительно обода 1 и имеющей боковые кромки би 7, расположенные эквидистантно поверхностям...

Номер патента: 1464989

Опубликовано: 15.03.1989

Авторы: Ахмедов, Галин, Лысак, Михайленко, Муринов, Перевозников, Толстиков

МПК: A01K 61/00

Метки: ихтиоцидный, состав

...табл.З.Результаты (табл,З) свидетельствуют,Л 0 что при содержании пврметрина от 10.до 25% и оптимальных соотношениях компонентов, входящих в ихтиоцидныйсостав, достигается высокая ихтиотоксическая эффективность состава и вго45 стабильность во времени. Увеличение,перметрина на 2% (до 27%) при допустимом количестве эмульгаторов и стабилизирующей добавки приводит к снижению эффективностисостава,П р и м е р. Ихтиоцидный составприготовлен из следующих ингредиентов, мас.%:Перметрин 12,5Смесь эмульгаторовИхтиоцидный состав, содержащий20 ихтиотоксическов вещество, эмульгатор и растворитель, о т л и ч а ющ и й с я тем, что, с целью повьвпения эффективности воздействия путем равномерного распределения В толще 2 воды, и сохранения токсичного ....

Номер патента: 1442250

Опубликовано: 07.12.1988

Авторы: Перевозников, Стародубов, Шатаев

МПК: B01D 35/06

Метки: фильтр

...1 осуществляется резиновым кольцом 21.В крышке 2 выполнены отверстия 22 для подвода очищаемой жидкости и отверстия 23 для ее отвода. В корпусе 1 выполнен канал 24, закрытый пробкой 25 и служащий для слива продуктов загрязнения при проведении регенерацииФильтра,В корпусе 1, крышке 2 и втулке 10выполнены гнезда 26 - 28 под ключи.Крышка 2 относительно корпуса 1 ивтулки 10 уплотнена упругими эластичными элементами 29 и 30,Фильтр работает следующим образом.Жидкость, предназначенная дляФильтрации, подается через отверстия 22 в Фильтр и проходит через рабочий зазор 12, где происходит улав"ливание загрязняющих ее частиц пофракциям в зависимости от их размераза счет того, что сопряженные конические поверхности 8 и 9 втулок 5и 10 обработаны...

Номер патента: 1439346

Опубликовано: 23.11.1988

Авторы: Земсков, Перевозников, Шатаев

МПК: F16J 15/43

Метки: вала, магнитожидкостное, уплотнение

...4. Для заправки уплотнения магниткой жидкостью 19 во фланце 7 выполнен канал 20, закрытый пробкой 21В полость 22, образованную корпусом 1, стаканом 4 и фланцем , через входное отверстие 23 подается охлаждающая жидкость. Подвижные и неподвижные соединения уплотнения герметизированы уплотнительными элементами 24 и 25.Кольцевые постоянные магниты 5 и 8 с полюсными наконечниками 6 и 9, магнитная жидкость 19, упругоэластич- ные элементы 14, ферромагнитная суспензия, заполняющая кольцевые проточки 12 и канал 13, бурт 10 втулки 11, стакан 4 и фланец 7 образуют замкнутую магнитную цепь.Магнитожидкостное уплотнение вала работает следующим образом.Магнитная жидкость 19, взаимодей- . ствуя с магнитным полем, создаваемым кольцевыми постоянными...

Номер патента: 1401220

Опубликовано: 07.06.1988

Авторы: Баринов, Кулакова, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...кольце 2 трения между каналами7 и 8 установлен отжимной рабочий орган 12 перекрывающего устройства 13.Перекрывающее устройство можетбыть выполнено с рабочим органом в виде подпружиненного шарика 14, установленного в глухом отверстии 1545между каналами 7 и 8 подвода и отводаохлаждающе-смазывающей жидкости,Устройство работает следующим образом.Перед пуском в работу уплотнениякольцевая канавка 9, выполненная, например, во вращающемся кольце 5 трения через канал 7 в невращающемсякольце 2 заполняется охлаждающе-сма зывающей жидкостью, При включении перемешивающего устройства в работувращающий момент от вала 3 черезвтулку 4 передается кольцу 5 трения.С кольцом 5 трения вращаются нагнетающие элементы 11, находящиеся в кольцевой...

Номер патента: 1401219

Опубликовано: 07.06.1988

Авторы: Земсков, Кашигин, Корниенко, Перевозников

МПК: F16J 15/34

Метки: вала, уплотнение

...закрепленной на валу 5 винтомб втулки 7 и сальниковой набивки 8. 20Сальниковая набивка 8 размещена между выступом 9 корпуса 1, обоймой 3 иперфорированным диском 10, закрывающим расточку 2 с магнитной жидкостью,В расточке нажимного фланца 11, установленного с возможностью аксиального перемещения относительно корпуса1 при помощи болтов 12, размещено упругоэластичное кольцо 13, охватывающее наружную поверхность сальниковой 30набивки 8. На аксиапьно-подвижнойобойме 3 установлен постоянный магнит 14, Пара трения образована внутренней поверхностью обоймы 3 и торцовой поверхностью сальниковой .набивки 8.В диске 10 выполнены отверстия 15,через которые расточка 2 сообщенас сальниковой набивкой 8. Расточка 2связана каналом 16 с сосудом 17,...

Номер патента: 1395226

Опубликовано: 15.05.1988

Авторы: Климов, Кучин, Мурашов, Перевозников, Сколдинова, Суходольский, Эрвольдер

МПК: A01J 17/00

Метки: масла, механической, резервирования, сливочного

...Это обеспечивает хорошее соскальзывание масла на транспортирующие шне ки, предотвращает палипание и зависание масла на боковых стенках и исключает образование застойных зоп.5 10 15 20 25 300 45 50 55 2В нижней части днище емкости выполнено в виде двух пол гокружностей 19 по профилю шнеков 11, имеющих конусообразную форму. В открытой части емкости шнеки 11 имеют постоянный, а в закрытой (питателе 3) - переменный шаг витков с постепенным уменьшением величины каждого шага по ходу продукта на 10 - 25 Я, что обеспечивает больший напор при продавливании масла через экструзионные пластины. Оси шнеков и винтообразных мешалок 10 имеют сходимость между собой под углом 2 - 5. С одной стороны шнеки своими валами 20 кренятся с валами привода 21, с...

Номер патента: 1364811

Опубликовано: 07.01.1988

Авторы: Земсков, Перевозников

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...19, образующих рабочие зазоры 24 с дисками 6 промежуточных втулок 5, выполнены кольцевыеканавки 25. Герметизация подвижныхи неподвижных соединений осуществляется уплотнительными элементами 26.Уплотнение работает следующим образом.При сборке уплотнения устанавливаются минимально возможные рабочиезазоры 24. Это достигается подгонкойвысот немагнитных втулок 20 путем ихпритирки на притирочной плите. Послесборки уплотнение через каналы 21заправляется магнитной жидкостью 22,Постоянные магниты 18, полюсные наконечники 19, магнитная жидкость 22,диски 6 втулок 5 образуют магнитнуюцепь. Магнитные силы, возникающие врезультате взаимодействия магнитнойжидкости 22 с полем постоянных магнитов 18, препятствуют выдавливанию ееиэ рабочих зазоров...

Номер патента: 1364809

Опубликовано: 07.01.1988

Авторы: Кашигин, Перевозников, Соколов, Шатаев

МПК: F16J 15/34

Метки: колец, торцовых, трения, уплотнений

...промывки обработанной поверхности кольцеового вкладьппа подачей воды через штуцер в крьппке 4.Операция промывки ведется до достижения нейтральной реакции промывочной воды, которая контролируетсялакмусовой бумагой, По окончанииоперации промывки промывочная водасливается иэ полости 12, вентиль 8перекрывается, а полость 12 подсоединяется к вакуумной системе (вакуум-насосу) и в ней создается разрежение до остаточного давления 5-1 ммрт.ст., при котором проводится операция осушки в течение 10-15 мин. Вкладыш иэ силицированного графита СГ-П устанавливают в устройстве для выщелачивания и промывки изакрепляют, как показано на чертеже.Образованную герметичную полость между наружной цилиндрической поверхностью кольцевого вкладьппа и...

Номер патента: 1359698

Опубликовано: 15.12.1987

Автор: Перевозников

МПК: G01M 7/00, G01M 9/00

Метки: аэродинамической, аэродинамическом, исследования, колебаний, лопаток, плоской, потоке, решетки, связности

...перемещений одновременных ность 3 = 3 - о . Строят зависиколебаний лопаток 3 доводят до одина- мость величины аэродинамического деккового уровня путем регулирования вы- ремента аа лопаток к одиночной решетходных напряжений на усилителях 12. ки от сдвига фаз ц, колебаний сосед- Производят включение регуляторов 11 них лопаток.35подачей постоянного напряжения от На фиг.2 представлена зависимость внешнего источника питания (не повеличины аэродинамического декременказан), при этом напряжение обратной та 8 лопаток одиночной решетки отасвязи с выходных каналов тензостан- сдвига фаз (р, колебаний соседних лоции 14, поступая в регуляторы 11 4 О паток в диапазоне от 0 до 27 рад для устанавливает ток, соответствующий плоской компрессорной...

Номер патента: 1353368

Опубликовано: 23.11.1987

Авторы: Головков, Елисеев, Кербиков, Конаныхин, Перевозников, Ухалова

МПК: A01J 25/13

Метки: прессования, сыров, форма

...уменьшить габаритные размеры Формы,Цель изобретения достигается засчет того, что трапециевидный шип 7закреплен не на корпусе 1 Форил, ана ободке 3 жесткости, в результатечего нагрузки, возникающие при прессовании сыров в корпусе Формы и вос 53368принимаемые устройством 4 для Фиксации разъема корпуса 1, передают черезтрапециевидный шип 7 на ободок 3 ."жесткости, толщина которого на много 6больше толщины перфорированного материала разъемного корпуса 1.Форма работает следующим образом.Берут Форму со стороны разъемакорпуса 1, трапециевидный шин 7 вводят в отверстие 6 и форма готова кзаполнению сырной массой и к прессованию, В конце прессования для нарушения Фиксации разъема корпуса 1 воз действуют на его стороны со сторонышипа 7 - внутрь...

Номер патента: 1352130

Опубликовано: 15.11.1987

Авторы: Земсков, Перевозников, Стародубов, Шатаев

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...Первый узел состоит из немагнитного корпуса 4 с установленным на его торцовой поверхности постоянным магнитом 11, обоймы 8 с антифрикционным вкладышем 9 и кольца 10 а второй узел состоит из немагнитного основания5 с ответ ным антифрикционным вкладышем 6, магии топровода 13 и диамагнитного кольца 9, Затем поверхности смонтированных узлов, образующие рабочий зазор,2 и герметицнсподвижный упорный контакт 17, притираются на притироцной плите и уплотнение собирается. При этом притертые поверхности вращающихся деталеи вводятся в соприкосновение по всей плогцади с ответными притертыми поверхностями неподвижных деталей.В собранном магнитожидкостном уплотнении аксиальным перемещением корпуса 4, т.е. путем вращения обоймы 8, устанавливают...

Номер патента: 1344996

Опубликовано: 15.10.1987

Авторы: Земсков, Корниенко, Крашенинникова, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...трения, а другим - входящий в синусоидальный паз 9, выполненный в промежуточном кольце На наружной паре трения установлено дополнительное промежуточноекольцо 10, связанное с промежуточнымкольцом 7 телом 11 качения, размещенным в концентричном 12 и синусоидальном 13 кольцевых пазахКонтакт уплотняющих поверхностейтрения обеспечивается давлением гидроподпора и поджатием пружин 14 Герметизация неподвижных и подвижныхсоединений осуществляется резиновьпмиуплотнительными кольцами 15 16 и 17,Уплотнение работает следующимобразом,При вращении вала уплотнения свтулкой 5 крутящий момент передаетсявращающемуся 6 и плавающему 7 кольцам. Поводок 8, вращаясь с кольцом6 и перемещаясь по синусоидальномупазу 9, выполненному в промежуточном ольце 7,...

Номер патента: 1343154

Опубликовано: 07.10.1987

Авторы: Перевозников, Соколов, Фишман, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...между торцоными поверхностями обойм (3 и 4) и е)сбочими торцовыми, поверхцоетями колеци 2) це образуется, так как умеиьис цие объема сплава 6 компенсируется увеличением объема разогретого компенсдторд 7. При дальнейшем повьшенин температуры натяг в соединении кольцас обоймой 4 уменьнается и передача крутящего момента кольцуот обоймы 4 происходит через шарик 4, герметизация соединения осуществляется за счет расплава 6 и расширения компецсатора 7, поджатия пружины 8 и рдз)ццы в давлениях, разде - ляемьх торцовым уплотнением сред, Расплав б здполцяет пространство между контдкт 1 ру)сн(им торцовыми поверхностями обойм 8 и 4 и колеци 2 игерметизирует стык.Выполнение кдндвки с острым углом между боконой стенкой и основанием и использовацце...

Номер патента: 1328708

Опубликовано: 07.08.1987

Авторы: Каминер, Перевозников, Цимбалюк, Червоненко

МПК: G01M 9/00

Метки: аэродинамической, исследования, колебаний, лопаток, плоской, решетки, связности, стенд

...стенд для исследования аэродинамической связности колебаний лопаток плоской решетки.Стенд содержит аэродинамическую трубу 1, размещенные снаружи трубы 1 подвесы 2 и 3, установленные на подвесах 2 и 3 упругие элементы 4 и 5 с лопатками 6, образующими плоскую решетку 7, и вибровозбудители 8 и 9, взаимодействующие с упругими элементами 4 и 5, причем торцы 10 15 соседних лопаток 6 расположены с зазором относительно противоположных стенок 11 и 12 трубы 1. Стенд дополнительно содержит подвес 13 с установленными на нем вибровозбудителем 14 и упругим элементом 15 с закрепленной на нем лопаткой 16, 20 которая размещена в проточной части трубы 1 с образованием торцового зазора 17 относительно лопатки 6, закрепленной на упругом элементе 4, причем...

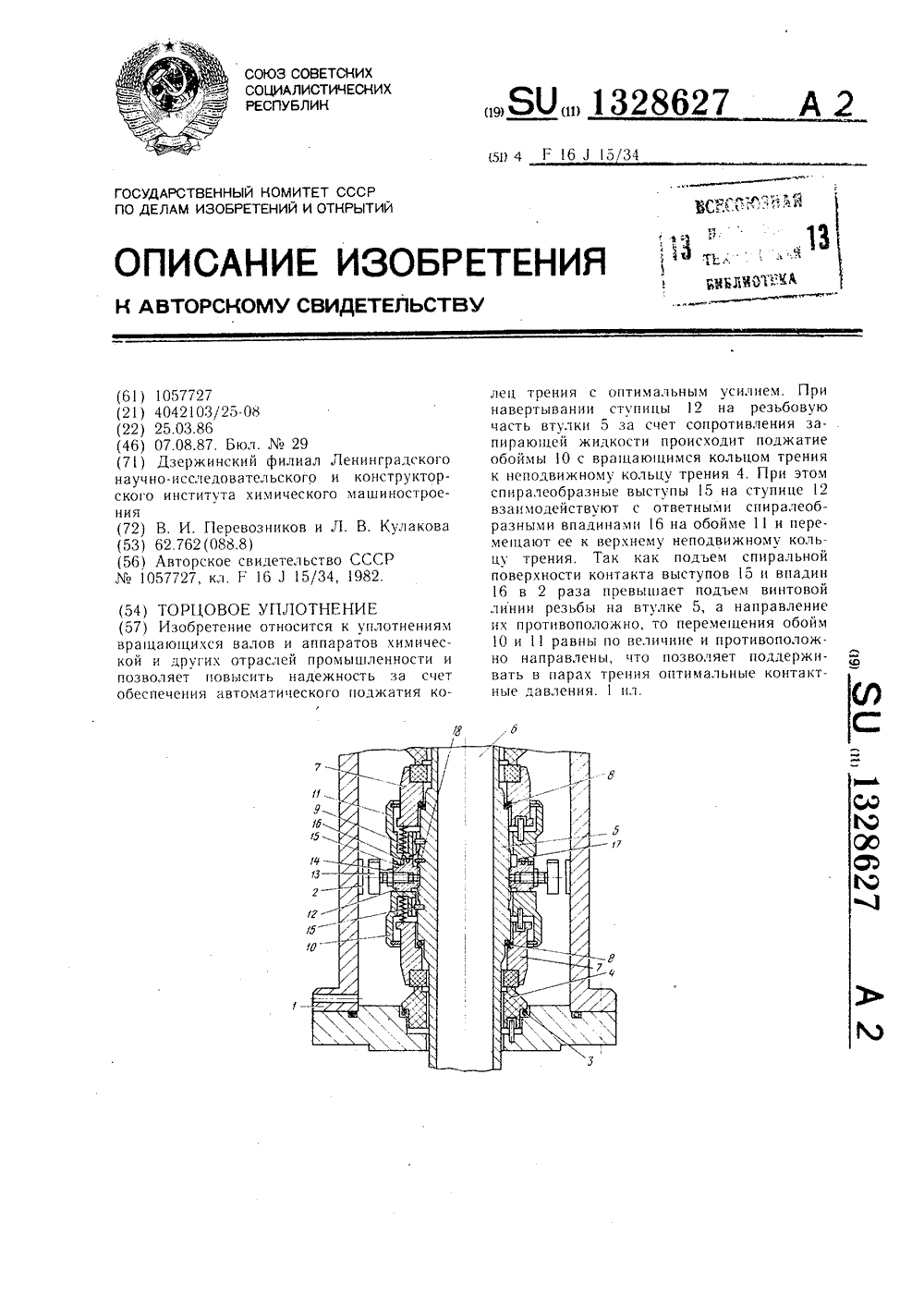

Номер патента: 1328627

Опубликовано: 07.08.1987

Авторы: Кулакова, Перевозников

МПК: F16J 15/34

Метки: торцовое, уплотнение

...1 установлены на резиновых уплотнительных кольцах 3 неподвижные кольца 4 трения. На втулке 5, надетой на вал 6, установлены вращающиеся кольца 7 трения, уплотненные резиновыми кольцами 8. Вращающиеся уплотнительные кольца поджаты к неподвижным кольцам 4 пружинами 9, которые установлены в гнездах обойм 10 и 11.На резьбовую часть втулки 5 навернуто рабочее колесо, состоящее из ступицы2 и лопастей 13, зафиксированных гайками 14.На торцовой поверхности ступицы и рабочего колеса со стороны верхней пары трения выполнены спиралеобразные выступы 15, сопряженные с ответными спиралеобразными впадинами 16, выполненными на тыльной поверхности обоймы вращающегося кольца верхней пары трения. На контактных поверхностях спиралеобразных выступов и...

Номер патента: 1326936

Опубликовано: 30.07.1987

Автор: Перевозников

МПК: G01M 15/00

Метки: вибрационных, испытаний, кольцевой, решетки, стенд, турбомашины

...содержит располо. женные на наружном корпусе 4 два ста. .кана 12 и 13 для крепления соседних лопаток 8 и 9 при помощи упругих эле. ментов 14 и 15. Лопатки направляющей решетки 5 установлены с возможностью поворота, а исследуемая лопатка 7 35 закреплена на станине при помощи упругого элемента 16. Упругие элементы 14-16, снабжены коромыслами 17-19, взаимодействующими с возбудителями 20, 21 и 22 колебаний, Кроме того, 40 на упругих элементах 14-16 размещены тензодатчики 23-25, подключенные к системе 26 контроля колебаний, а возбудители 20-22 - к системе 27 возбуждения и регулировки амплитуды ко" лебаний.Стенд работает следующим образом.До запуска аэродинамической трубы 1 включают возбудители 20-22 колебаний и поддерживают амплитуду...

Номер патента: 1323812

Опубликовано: 15.07.1987

Авторы: Земсков, Перевозников, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, уплотнение

...Ого сильфона 10 меньшерабочего диаметра уплотнения си . Это обеспечивает автоматическое псджатие центрирующих втулок 6 и 7 при их износе к торцовымповерхностям упорного бурта 5 втулки 2.При этом сила поджатия возрастает с увеличением давления уплотняемой среды, т,е.осуществляется принцип самоуплотнения,Это позволяет сглаживать скачки давленияперед уплотнением за счет его дросселирования на упорных подвижных контактах ирадиальных центрирующих поверхностяхвтулок. Уплотнение неподвижных соединений осуществляется упругими эластичными элементами 13 и манжетой 14. Уплотнение вращающегося вала работает следующим образом.Во время работы вращающийся вал 3 вместе с втулкой 2, жестко закрепленной на нем, совершает радиально-угловые колебания...

Номер патента: 1323811

Опубликовано: 15.07.1987

Авторы: Перевозников, Шатаев

МПК: F16J 15/34, F16J 15/43

Метки: вала, уплотнение

...жидкости. На внутренней поверхности плавающего стакана 6 выполнена кольцевая проточка ЗЗ, служащая для лучшего охлаждения постояц юго магнита 9 и 10 15 20 25 30 35 40 45 50,1 ля уменьшения подвода тепла от центрирующих подшипников 7 и 8 к полюсным наконечника10 и снижения рассеяния магнитного потока Ф они отделены друг от друга теплоизолирухющими немагнитными кольцами 36.В упорном фланце 20 выполнено гнездо 37 под ключ для поворота вместе с ним плавающего стакана 6 при установке его в новое полоежние относительно аксиальцо-подвижного кольца 1 при вывернутом винте 22 из гнезда 23.Уплотнение вала работает следующим образом,Ферромагнитную жидкость 12, находящук)ся в рабочем зазоре 13, уплотняемая среда, находящаяся нод давлением...

Номер патента: 1295115

Опубликовано: 07.03.1987

Авторы: Земсков, Перевозников, Цветков, Шатаев

МПК: F16J 15/43

Метки: вала, вращающегося, магнитожидкостное, уплотнение

...в основании 7 и дне стакана 1, и ответных выступов на торцовых поверхностях магнитного узла,Втулка 8 соединена с валом 9 винтом 19 для передачи вращающего момента от вала 9 к втулке 8, Неподвижные соединения уплотнены упругимиэластичными кольцами 20 круглого сечения и манжетой 21. В корпусных секциях выполнены отверстия 22 и 23 дляподвода и отвода охлаждающей жидкости,Магнитожидкостное уплотнение работает следующим образом,Магнитный поток, создаваемый постоянными магнитами 3, проходит от северного полюса через полюсный наконечник 4, Ферромагнитную жидкость 17,втулку 8, ферромагнитную жидкость 17,полюсный наконечник 4 и замыкаетсяна южный полюс постоянного магнита3. Вытеканию магнитной жидкости поддействием перепада давлений...

Номер патента: 1293573

Опубликовано: 28.02.1987

Авторы: Беда, Гуськов, Жильцова, Королев, Перевозников, Подманков

МПК: G01N 17/00

Метки: испытаний, коррозионно-эрозионных

...эрозии из камеры 2 служат каналы 14. Размер щелевых сопелможет регулироваться путем ввинчивания (вывинчивания) колец 15.Для контроля за динамикой изменения массы образцов 6 в процессе10 испытаний средства 5 крепления образцов б могут быть выполнены в виде тенэометрических весов,Установка содержит также вакуумную камеру 16, связанную с корпусом 1,магистралью 17, на которойустановлен быстродействующий клапан 18,Установка работает следующимобразом.Предназначенные для испытаний образцы 6 устанавливают в средствах 5крепления образцов 6, В поперечнойпрорези со стороны наружной поверх ностй камеры 2 устанавливают улавливающие Фильтры 13. Ротор 3 приводят во вращательное движение от привода 4, а электронагреватель 11 выводят на заданный режим...
