Торцовое уплотнение

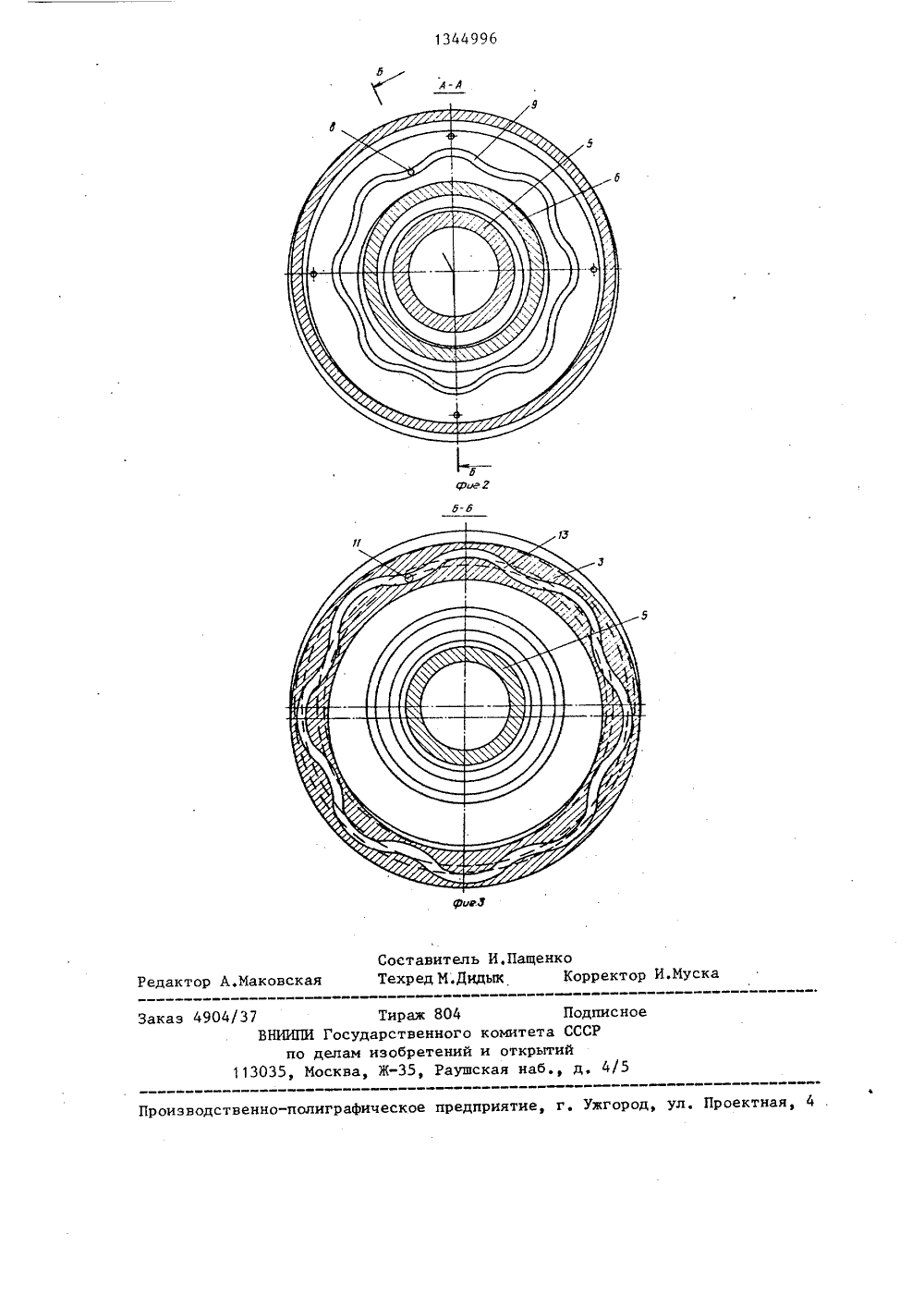

". ГОСУДАРСТВЕННЫЙ ПО ДЕЛАМ ИЗОБРЕТ МИТЕТ СССР ИЙ И ОТКРЫТОПИСАНИЕ ИЗОБРЕТЕНИЯ ОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Дзержинский филиал Ленинградского научно-исследовательского иконструкторского института химического машиностроения(56) Авторское свидетельство СССРР 481736, кл, Р 16 3 15/34, 1975.(57) Изобретение относится к уплотнительной технике и позволяет повысить надежность герметизации при ис. пользовании двух концентрично установленных пар трения и увеличить сро службы уплотненияМежду контактными поверхностями колец трения размещено промежуточное кольцо 7, совершающее сложное колебательное движение в радиальном направлении за счет выполнения в нем синусоидального паза 9. На наружной паре трения установлено дополнительное промежуточное кольцо 10, связанное с промежуточным телом качения 11, размещенным в концентричном 12 и синусоидальном 13 кольцевых пазах, 3 ил,1 1344996Изобретение относится к уплотни=- - к тельной технике и может быть исполь- к зовано в торцовых уплотнениях вращающихся валов, работающих при повышенных скоростях вращения.Целью изобретения является повышение надежности герметизации при использовании двух концентрично установленных пар трения и увеличение срока службы уплотнения путем выравнивания скоростей скольжения пар.На фиг. 1 показано торцовое уплотнение, разрез; на фиг. 2 - разрез А-А на фиг, 1; на фиг, 3 - разрез Б-Б на Ф 1 - 1.Уплотнение состоит из корпуса 1 в котором установлены неподвижные кольца 2 и 3 трения, и обоймы 4, свя.- занной с вращающейся втулкой 5, В обойме 4 смонтировано вращающееся .кольцо б трения. Между контактными поверхностями колец 2, 3 и б трения размещено промежуточное плавающее кольцо 7, Средство, обеспечивающее ему сложное колебательное движение, включает поводок 8, одним концом жестко связанный с вращающимся кольцом б трения, а другим - входящий в синусоидальный паз 9, выполненный в промежуточном кольце На наружной паре трения установлено дополнительное промежуточноекольцо 10, связанное с промежуточнымкольцом 7 телом 11 качения, размещенным в концентричном 12 и синусоидальном 13 кольцевых пазахКонтакт уплотняющих поверхностейтрения обеспечивается давлением гидроподпора и поджатием пружин 14 Герметизация неподвижных и подвижныхсоединений осуществляется резиновьпмиуплотнительными кольцами 15 16 и 17,Уплотнение работает следующимобразом,При вращении вала уплотнения свтулкой 5 крутящий момент передаетсявращающемуся 6 и плавающему 7 кольцам. Поводок 8, вращаясь с кольцом6 и перемещаясь по синусоидальномупазу 9, выполненному в промежуточном ольце 7, заставляет промежуточноеольцо 7 совершать колебательноедвижение по сложной траектории, Подобные движения совершают и остальныеплавающие кольца 9, связанные междусобой посредством тела 11 качения,размещенного в кольцевых пазах концентричной (12) и синусоидальной (13)формы на их сопряженных поверхностях,При этом благодаря тому, что амплитуда колебател:ьных движений превышаает по величину ширину уплотняющихпоясков колец трения, происходит постоянное обновление смазывающей плен ки между трущимися поверхностями иих самопритирка в процессе работы,Это, в свою очередь способствуетлучшему теплоотводу из зоны трения,что снижает износ колец трения, аследовательно, повышает срок службыуплотнения,Формула из обретения 25Торцовое уплотнение, содержащеенеподвижные и подвижные уплотнительные кольца, между которыми расположено промежуточное кольцо, связанноесо средством для приведения его вколебательное движение в радиальномнаправлении при вращении, о т л ич а ю щ е е с я тем, что, с цельюповышения надежности герметизациипри использовании двух концентрично 35установленных пар трения и увеличения срока службы уплотнения, на наружной паре трения установлено дополнительное промежуточное кольцо, асредство для приведения основногопромежуточного кольца в колебательное движение выполнено в виде поводка, связанного с подвижным кольцоми входящего в выполненный на основномпромежуточном кольце синусоидальныйпаз, при этом дополнительное промежуточное кольцо на наружной паретрения связано с основным промежуточным кольцом телом качения, размещенным в выполненных в промежуточном Окольце концентричном и синусоидальном кольцевых пазах,/5 олиграфическое предприятие, г. Ужгород, ул, Проектная, 4 вен оиз Тираж НИИПИ Государстве по делам изобре 5, Москва, Ж, ного комитета Сений и открытий Раушская наб., д
