Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1520284
Авторы: Антипин, Земсков, Крашенинникова, Перевозников
Текст

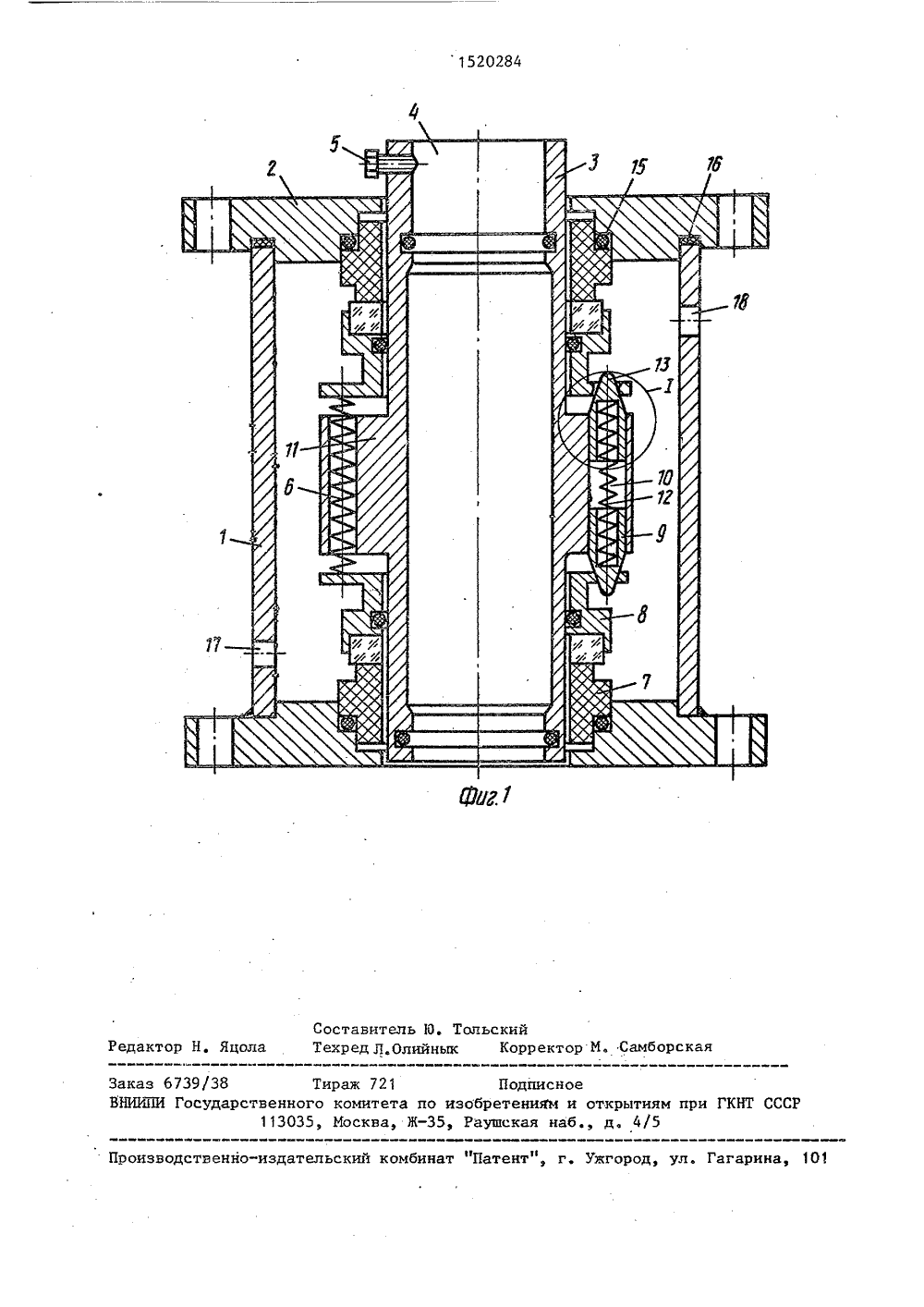

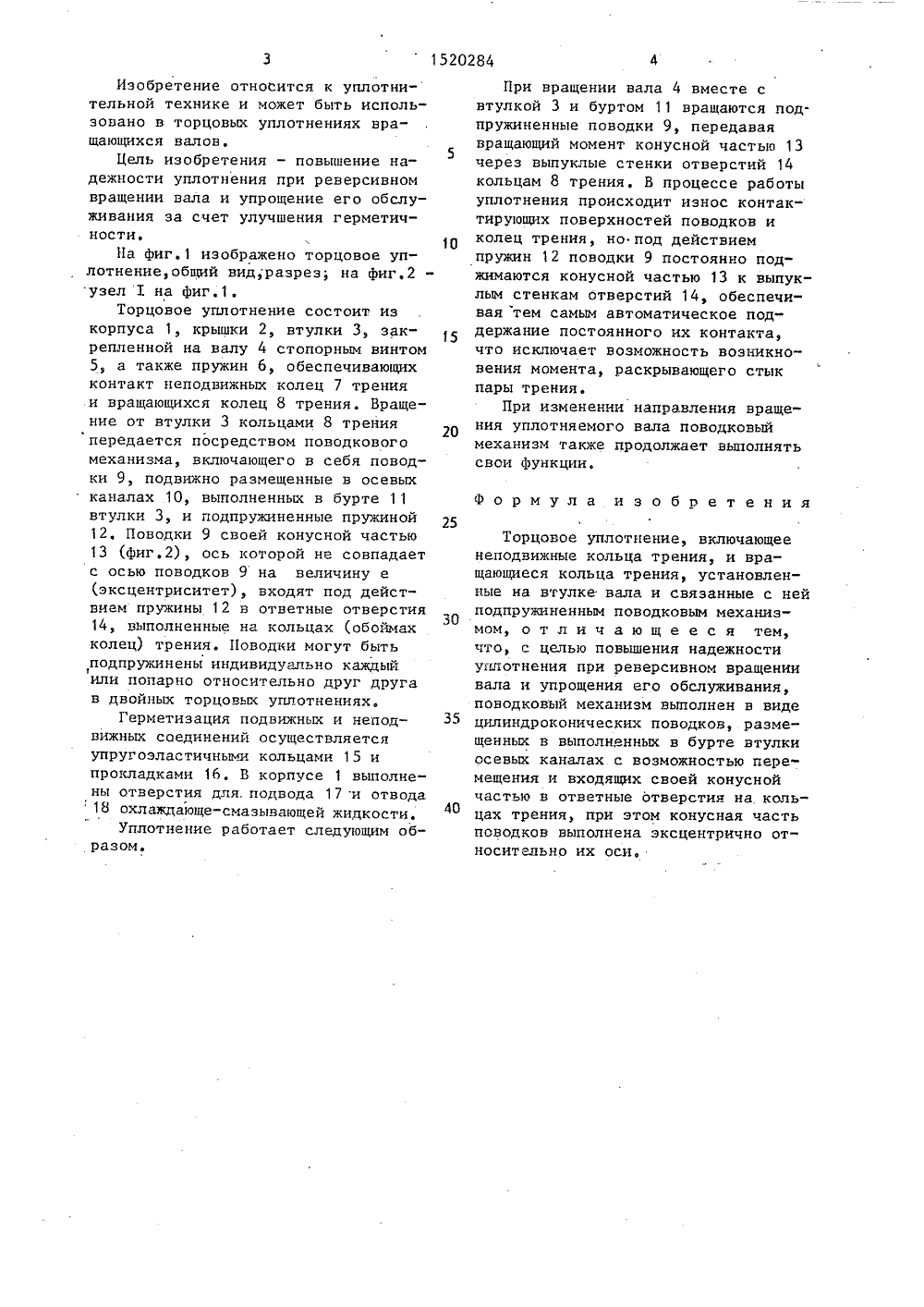

Изобретение относится к уплотнительной технике и может быть использовано в торцовых уплотнениях вращающихся валов.Цель изобретения - повышение надежности уплотнения при реверсивном вращении вала и упрощение его обслуживания за счет улучшения герметичностиНа фиг.1 изображено торцовое уплотнение,общий вид;разрез; на фиг.2 " узел 1 на Фиг.1.Торцовое уплотнение состоит из корпуса 1, крышки 2, втулки 3, закрепленной на валу 4 стопорным винтом 5, а также пружин 6, обеспечивающих контакт неподвижных колец 7 трения и вращающихся колец 8 трения. Вращение от втулки 3 кольцами 8 трения передается посредством поводкового механизма, включающего в себя поводки 9, подвижно размещенные в осевых каналах 10, выполненных в бурте 11 втулки 3, и подпружиненные пружиной 12. Поводки 9 своей конусной частью 13 (Фиг.2), ось которой не совпадает с осью поводков 9 на величину е (эксцентриситет), входят под действием пружины 12 в ответные отверстия 14, выполненные на кольцах (обоймах колец) трения. Поводки могут быть подпружинены индивидуально каждый 1или попарно относительно друг друга в двойных торцовых уплотнениях.Герметизация подвижных и неподвижных соединений осуществляется упругоэластичньпж кольцами 15 и прокладками 16. В корпусе 1 выполнены отверстия для.подвода 17 и отвода18 охлаждающе-смазывающей жидкости.Уплотнение работает следующим образом. При вращении вала 4 вместе свтулкой 3 и буртом 11 вращаются под.пружиненные поводки 9, передаваявращающий момент конусной частью 13через выпуклые стенки отверстий 14кольцам 8 трения. В процессе работыуплотнения происходит износ контактирующих поверхностей поводков иколец трения, но под действиемпружин 12 поводки 9 постоянно поджимаются конусной частью 13 к выпуклым стенкам отверстий 14, обеспечивая тем самым автоматическое поддержание постоянного их контакта,что исключает возможность возникновения момента, раскрывающего стыкпары трения.При изменении направления вращения уплотняемого вала поводковыймеханизм также продолжает выполнятьсвои Функции,Формула изобретения25Торцовое уплотнение, включающеенеподвижные кольца трения, и вращающиеся кольца трения, установленные на втулке вала и связанные с нейподпружиненным поводковым механизмом, о т л и ч а ю щ е е с я тем,что, с целью повышения надежностиуплотнения при реверсивном вращениивала и упрощения его обслуживания,поводковый механизм выполнен в видецилиндроконических поводков, размещенных в выполненных в бурте втулкиосевых каналах с возможностью перемещения и входящих своей конуснойчастью в ответные отверстия на кольцах трения, при этом конусная частьповодков выполнена эксцентрично относительно их оси.Подписное по изобретениям и -35, Раушская наб иям при
