Павленко
Устройство для очистки газа
Номер патента: 589010
Опубликовано: 25.01.1978
Авторы: Барахтенко, Бахтин, Павленко
МПК: B01D 47/06
Метки: газа
...на расстоянии от последнего и от стенки корпуса размещен колпакв виде усеченного конуса 4, в меньшем основании которого укреплена форсунка 5 с регулируемой кольцевой шепью 6 дпя получения кольцевого плоского факела.форсунка снабжена устройством 7 дпя ее перемещения относительно усеченного конуса. Устройство снабжено шпамовым патрубком 8 и каппеотбойником 9, закреппенным на.усеченном конусе, имеющим устройство 10 дпя его перемещения по вертикали. Между щ конфузором и усеченным конусом образуется канап 11 переменного сечения.Предпагаемое устройство работает спи дующим образом.Жидкость, вытекающая из форсунки 5 че рез регупируемук копьцевую щель 6 с относительной большой скоростью, поступает в виде плоской радиальной струи в канал 11 и,...
Устройство для нарезки черенков
Номер патента: 586869
Опубликовано: 05.01.1978
Авторы: Душкин, Жуган, Захаров, Миронов, Павленко, Сапожников, Смелянский
МПК: A01G 1/06
...ограни читель длины черенков, выполненный в.виде двуплечего рычага 12, установленного шарнирно и регулируемого по длине, например, путем перемещения опоры в направляющих. 25Для поддерживания подаваемой виноградной лозы установлена направляющая 13,Ограничитель длины черенка сблокирован посредством переключателя 14 и электромагзита 10 с улавпивателем глазков, копиры . 30 которого, в свою. очередь, посредством переключателей 15, 16 и 17 и электромагнитов 18 и 19 сблокироввны с ножом 4 отрезного устройства.Устройство работатет следующим образом, 35Заготовленная виноградная лоза или выходящая после ослепления поза роликами 1 через направляющий конус 2 и разведенные электромагнитом 10 кронштейны 6 с копи- рами 7 цо направляющей 13...
Газовая вагранка
Номер патента: 293486
Опубликовано: 05.12.1977
Авторы: Власов, Грачев, Гуськов, Кузьмин, Курбатский, Мариенбах, Павленко, Сосновский, Черный
МПК: F27B 1/10
...в шахт металли кожуху ей) 4 и Форму.га изобретения 5. Ударьмногог ка подв Вагранка с боковои загрузкометаллической облицовкой в шахтзочного окна, от.гичающаяся тем,охлажления облицовки, стенкиоблицовки снабжены эжекцпонньзаслонками для полвоЛа возлуха шпхты и с е ниже загручто, с целью шахты же гми окпамп с При движении отходящих продуктов сгорания в шахте вагранки происходит полсос хоИзвести шихты и с ниже загру храняет фу нагревается и быстро вС целью емой вагра снабжены э для подводНа черт ка.Ваграночная1 забрасываетснии ударяется оподвешенный кных связей (цепопорное кольцотак как между3 имеется засыприала. через завалочное окно у вагранки и при паде- ческий многогранник 2, 3 с помощью подвижопираюгцийся снизу накусков шихты гасятся,...

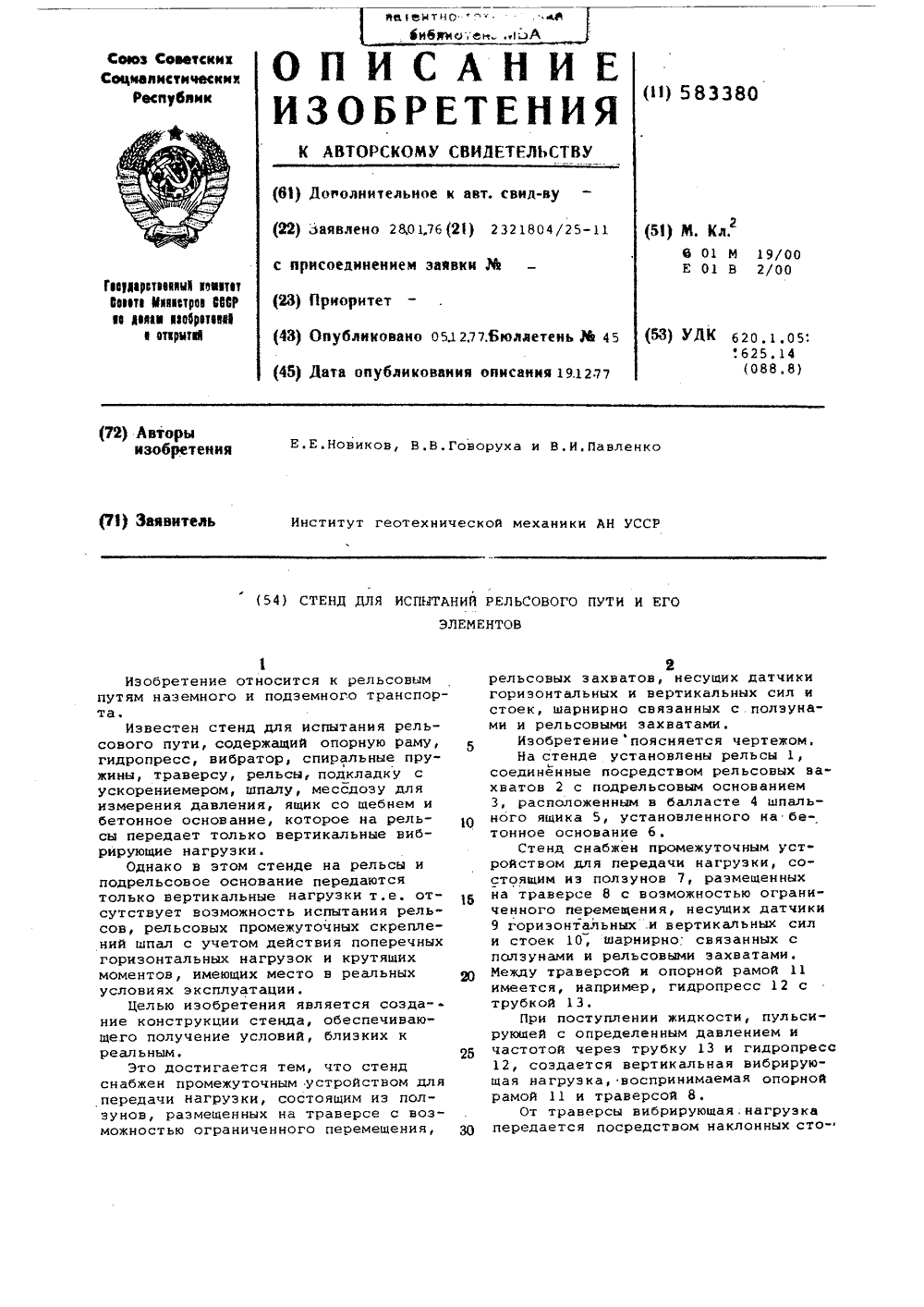

Стенд для испытаний рельсового пути и его элементов
Номер патента: 583380
Опубликовано: 05.12.1977
Авторы: Говоруха, Новиков, Павленко
МПК: G01M 19/00
Метки: испытаний, пути, рельсового, стенд, элементов
...рельсовых захватов 2 с подрельсовым основанием3, расположенным в балласте 4 шпального ящика 5, установленного на бетонное основание 6.Стенд снабжен промежуточным устройством для передачи нагрузки, состоящим из ползунов 7, размещенныхна траверсе 8 с воэможностью ограни"ченного перемещения, несущих датчики9 горизонтальных .и вертикальных сили стоек 10, шарнирно; связанных сползунами и рельсовыми захватами.20 Между траверсой и опорной рамой 11имеется, например, гидропресс 12 струбкой 13.При поступлении жидкости, пульсирующей с определенным давлением ичастотой через трубку 13 и гидропресс12, создается вертикальная вибрирующая нагрузка, воспринимаемая опорнойрамой 11 и траверсой 8.От траверсы вибрирующая, нагрузка 80 передается...
Мостовой кран
Номер патента: 582179
Опубликовано: 30.11.1977
Авторы: Ицкович, Маршев, Павленко, Цхай
МПК: B66C 17/00
...и концевых 2 балок, опирающуюся на ходовые колеса (не показаны), перемещающиеся по подкрановым рельсам 3. На пролетных балках 1 установлена подвижная тележка 4 с грузоподъемным механизмом. По краям пролетных балок крана у его концевых балок закреплены стойки-поводки 5 с проушинами. В проушинах стоек 5 установлены полуоси б, на которых закреплены опорные ролики 7, опирающиеся на направляющие 8, закрепленные в узлах ферм под перекрытием 9 цеха. На полуосях б установлены также качающиеся вилки 10 с направляющими роликами 11, через которые перекинуты два грузовых троса 12, каждый из которых соединен одним концом с поднимаемым грузом 13, а другим - с контргрузом 14,Груз 13 стропят по центру его массы с полиспастом грузоподъемного механизма...
Устройство для натяжения канатов
Номер патента: 582164
Опубликовано: 30.11.1977
Авторы: Демченко, Кравченко, Павленко, Рослик, Яровой
МПК: B65H 59/18
...Устройст жит зубча банами 2, хема устройства для иг. 2 - барабан в обизоораженканатов; на Изобретение относится к оборудованию, используемому для предварительной вытяжки новых канатов.Уже известно устройство для натяжения канатов, содержащее по крайней мере две пары барабанов, поочередно огибаемых канатом и снабженных на своих торцах зубчатыми колесами, входящими в зацепление с центральной шестерней, взаимосвязанной с приводом 1.Недостатком такого устройства является то, что оно не может создавать растягивающих усилий в канатах, вследствие чего не может применяться для вытяжки канатов.Целью изобретения является о бес растягивающего усилия в канате при тяжке.Для этого зубчатые колеса в каждой паре барабанов выполнены с одинаковым...
Установка для проведения тепло-массобменных процессов в гетерогенной системе
Номер патента: 581982
Опубликовано: 30.11.1977
Авторы: Аксельруд, Молчанов, Павленко
МПК: B01J 1/00
Метки: гетерогенной, проведения, процессов, системе, тепло-массобменных
...в виде расширяющихся книзу конусов 8, погруженных подуровень суспензии, а верхние - снаожены смесительными камерами 9, связанными с коллектором15 10 горячего газа и коллектором 11 сжатоговоздуха, С целью защиты коллекторов от обратного пламени и ударной волны из соот.ветствующего коллектора в каждую смесительную камеру, установлены металлокерамические огнепреградители 12. Для поджигания газовой смеси в верху каждой детонационной трубы размещены автомобильныесвечи 13, подключенные к магниту 14 на расстоянии 40 - бО внутренних диаметров трубы2 от ее среза,Работает установка следующим образом,В емкость 1 при работающей мешалке 2 непрерывно поступает жидкость и твердая фаза. Образовавшаяся суспензия через отвер 30 стия между перегородками б...
Пульсоколлектор доильного аппарата
Номер патента: 578035
Опубликовано: 30.10.1977
Авторы: Дриго, Залцманис, Кунц, Москаленко, Павленко, Фененко
МПК: A01J 5/12
Метки: аппарата, доильного, пульсоколлектор
...Постоянный вакуум и пульсатору передается из молокосборной камеры через раскрывающиеся щели перегородки 12, прп этом псрегородка не позволяет молоку (при доении), а также моющим жидкостям (при промывке) попасть в пульсатор. Перегородка выполнена из эластичного материала, например из пищевой резины повышенной жесткости или полиэтилена, а имеющиеся в ней щели выполнены сужающимися в сторону молокосборной камеры, Переменное давление в межстенные пространства допльных стаканов передается из камер Аи В нижней и верхней части корпуса.В молокосборной камере расположен клапан 13, удерживаемый при доении в верхнем положении при помощи стержня 14 и фиксирующего кольца 15.3Пульсоколлектор доильного аппарата работает следующим образом.Из...
Натяжное устройство
Номер патента: 577065
Опубликовано: 25.10.1977
Авторы: Ерин, Островский, Павленко
МПК: B21C 47/26
Метки: натяжное
...диски, выпопненные из нижних 14 и верхних 15 копец, гуммироввнных по поверхности споем резины 16. С помощью гидроципиндра 17 через стержни 1 Я и диск 19 диски 12 и 15 снимаются и при 15 врашении их с разными скоростями между ними возникают сипы трения, Через пвтрубок 20 с фигурным фпенцем 21 в отверстия 22 дисков 14 подается охлаждающий агент. В рабочем попожении прижимной ро пик 6 закреппяется фиксатором 9 в отверстии рьсчага 23, жестко звкреппенного не опоре 2,Устройство работает спедуюшим образом.Прижимной ропик 6 устеневпивают в 25 вертикальное положение. Между тянущими 1 и прижимным 6 рэпиками задаются с ножиц полоски, которые за счет вращения тянущего ропика от привода подаются нв барабан могапки, и концы попосок закреппяют 30 на...
Устройство для охлаждения калиброванных валков прокатных станов
Номер патента: 577060
Опубликовано: 25.10.1977
Авторы: Бондаренко, Павленко
МПК: B21B 27/10
Метки: валков, калиброванных, охлаждения, прокатных, станов
...ля охлаждения калиброванных валков проатных станов, содержащем коллектор с тверстиями и трубы для подвода охлажающей жидкости, коллектор выполнен со- И ответственно профилю калибра валка с перемычкой по середине.На фиг. 1 показано предложенное устроство, общий вид, на фиг. 2 - коллектор.Устройство состоит из коллектора 1 сотверстиями 2, расположенными в шахматном порядке перпендикулярно к поверхноствалка. Коллектор снабжен перемычкой 3,установленной по его середине и соединенс трубами 4 для подвода воды.Вода под давлением 3-5 ати подаетсяпо трубам 4 в коллектор 1, Перемычка 4предусмотрена для выравнивания давленияв коллекторе н устранения завихрения подаваемых струй воды на поверхность вращающегося валка при разности давленииводы в...
Устройство для преобразования частоты гармонического сигнала в напряжение
Номер патента: 574866
Опубликовано: 30.09.1977
Авторы: Бантова, Лемберг, Павленко, Павлов
МПК: H04N 5/14
Метки: гармонического, напряжение, преобразования, сигнала, частоты
...вторым выходом трсьего рормироваел 51 10 импульсов эталопои длигслыгости, а выход каждого из и доо,пи гс,гьпых б. оков совпадении 13 поды 110 че 1 ь соогве-ственно к Входам и Введенпых до олнительных преобразователси 14, коорые сь 01 Мг Выходами подключснь 1 соотВсГсгВс о к входам сумматора г, при этом Вход ипвертора 9 подклОчсп к Выходу уали 0,151-01 За П 11 Ч ПГС,151 1.5 сройсгво работает следующим ооразом.Входпой спнал (/=Вгп 131, частота 3 которого подлежит преооразованию В ипря.кепис, подвсргастс усилсшю и амплпудному 01 рапичепио в усилителе-ограничителе 1.. Ипа,1 с Выхода 3 сплитея-Огран 111 пе 5 поступает па вход 1 рормирователя 2 импу,ьсов эталоппои д,ительпости п через инвсртор 9 па вход такого же формирователя 10. 1", выходов...
Способ полученния пентабрромпииридина
Номер патента: 574442
Опубликовано: 30.09.1977
Авторы: Зейкань, Кухарь, Мощицкий, Павленко
МПК: C07D 213/61
Метки: пентабрромпииридина, полученния
...омпиридина етрабромпирной кислощийся тем,а целевого ,в качестве ты испольизе гпЬа 1 одецпй Ргц - Агс 11. Известен способ получения пентабромпиридина взаимодействием 4-окси,3,5,6-тетрабромпиридина с пятибромистым фосфором в запаянной ампуле при 180 С. Время реакции 8 ч. Выход 72% 11.Однако в этом способе выход целевого продукта невысокий и процесс в запаянной ампуле сложен.С целью повышения выхода целевого продукта и упрощения процесса предлагается способ получения пентабромпиридина взаимодействием 4-окси,3,5,6-тетрабромпиридина с бромокисью фосфора при,нагревании, обычно при 140 - 1150 С. Выход целевого продукта практически количественный.П р и м е р, Получение пентабромпиридина.Смесь 15 г (0,05 моль) бромокиси фосфора и 20,5 г (0,05...
Устройство для передачи крутящих моментов
Номер патента: 573635
Опубликовано: 25.09.1977
Авторы: Васильев, Власов, Гара, Гроховский, Миронов, Павленко, Фесенюк
МПК: F16D 3/68
Метки: крутящих, моментов, передачи
...0 дающие крутящий момент в другом на 573635правлении, объединены во вторую гидросистему.Упругие баллоны смонтированы вотдельных узлах (Фиг. 2).уплотнениеупругого баллона осуществляется двумякольцами 11, двумя торцовыми фланцами 12 и болтами 13. Узлы упругих баллонов фиксируются в радиальном направлении выступами 14 на торцовых Фланцах н ответными продольными пазами набоковых поверхностях кулачков полумуфт и закрепляются болтами 15, проходящими через продольные пазы 16 в боковых стенках кулачков.Каждый узел упругих баллонов снабжен ограничительным стержнем 17 с упругой пробкой 18, перекрывающей выход.ное отверстие трубопровода,Устройство работает следующим образом, 20В исходном (неподвижном) состояниив гидросистемах устройства будет...
Устройство для нарезки сортировки прививочного материала
Номер патента: 573140
Опубликовано: 25.09.1977
Авторы: Бирюков, Василенко, Душкин, Жуган, Захаров, Павленко, Смелянский
МПК: A01G 1/06
Метки: нарезки, прививочного, сортировки
...числузубцов храпового сектора 15. Падскатными досками 24 установлены сортировочные бункеры 25 для сбора отсортированных черенков.Работает устройство следующимобразом,Рабочий, обслуживающий машину,подает целую лозу нижним концом(комлем) вперед, помещая ее на упоры 1 так, чтобы почка (глазок) отрезанного черенка находилась междуупорами. При вращении ножевого валаролик 7 попадает в углубление кулака 8 и шток 5 под действием пружины 6движется в направлении неподвижнойгубки 3, прижимая к ней черенок подвижной губкой 4 и производя, такимобразом, обмер толщины черенка,При движении штока 5 упор 9 воздействует на двуплечий рычаг 10,поворачивая его, а вместе с ним через тягу 11 и направляющий лоток 12. В момент обмера и поворота направ -ляющего...
Устройство для прокатки периодических профилей
Номер патента: 572325
Опубликовано: 15.09.1977
Авторы: Бакай, Гребенец, Павленко, Пейчев, Танцюра, Яковлев
МПК: B21H 8/00
Метки: периодических, прокатки, профилей
...профилирующих колец 7 и 8, сводит к минимуму разность между количеством тепла, получаемого30 и отдаваемого полосовой заготовкой валками окружающей среде, что, в свою очередь, позволяет вести процесс периодического прокатапри постоянной температуре. Деформированиенагретой заготовки инструментом, нагревае 35 мым до температуры заготовки, обеспечиваеттем самым однородность структуры деформируемого материала.При переналадке устройства и настройкеего на другие профили составные части кожу 40 хов 15 раздвигаются по кронштейнам 14 и 16в стороны.Формула изобретенияУстройство для прокатки периодических45 профилей, содержащее два рабочих валка,установленных в подушках и закрытых теплоизоляционными кожухами с размещенными вних нагревательными...
Способ получения 2, 3, 5, 6-тетрабром4-оксипиридина
Номер патента: 570603
Опубликовано: 30.08.1977
Авторы: Зейкань, Мошицкий, Павленко
МПК: C07D 213/61
Метки: 6-тетрабром4-оксипиридина
...ром-оксипиридина нагревают в 0 ч с бромом в 70%-ном олеуме. вого продукта 85% 11.3,5-дибром-оксипиридин полу- одом 30 - 40% в результате бромиксипиридина бромной водой 21. обретения является упрощение проличение выхода целевого продукЭто достигается броми ридина в 80%-ном олеум получают 2,3.,5,6-тетрабро 75%-ным выходом. Такой способ дает воз целевой продукт с более в пересчете на исходный 4-о тив при этом одна дополн кращается,П р и м е р. 2,3,5,6-Тетрдин.К смеси, приготовленной при температуре - 10 С из 40 г (0,421 моль) 4-оксипиридина и 50 мл серной кислоты (Ы = 1,84), прибавля ют 1000 мл 85% -ного олеума, Реакционнуюсмесь при перемешивании (затвор из тефлонового уплотнителя) выдерживают 85 ч при80 С, добавляя 80 мл сухого брома...
Способ получения 3, 5-дибром-4-оксипиридина
Номер патента: 570602
Опубликовано: 30.08.1977
Авторы: Зейкань, Кухарь, Мошицкий, Павленко
МПК: C07D 213/61
Метки: 5-дибром-4-оксипиридина
...4-оксипиридина, о т л и ч аю щи й с я тем, что, с целью увеличения выхода целевого продукта, бромирование проводят бромом в 48%-ной бромистоводороднойкислоте при кипячении.Источники информации,принятые во внимание при экспертизе1, Мцзап 1 е С. и др. Соли и производные3,5-дийодпиридон-К-уксусной кислоты, Стаял.сЫтп, На. 78, 1948, 875.2. Нег 1 од Н. 1. и др. Реакционная способность пиридина по отношению к серной кислоте, Кес. 1 гач. сЫтп,4, 1958, 963,овательного растщелочи н подкискачест 48%-ной 151Изобретение относится к улучшенному способу получения 3,5-дибром-оксипиридина.Известен способ получения 3,5-дибром- оксипиридина бромированием 4-оксипиридина бромом в уксусной кислоте. Выход целевого продукта не приведен 1.Также...
Струйное делительное устройство
Номер патента: 570046
Опубликовано: 25.08.1977
Авторы: Бородин, Кудрявцев, Малахов, Павленко, Трошкин, Чаплыгин, Шмелев
МПК: G06D 1/00
Метки: делительное, струйное
...содержит датчик - первичныйдрвобразователь 1, задатчик смешения 2,подающий давление смешения Рс наодин вход пропорционального усилителя Э20 первого порогового преобразователя 4, пропорциональные усилители 3, элементы ИЛИНЕ-ИЛИ 5 - 5, подключенные к выходнымканалам Р - Рд,каждый элемент ИЛИ-НЕИЛИ 5 и пропорциональный усилитель 3 со 25 ставляют пороговый преобразователь 4.5700463Пусть давление на выходе датчика непрерывно возрастает, соответственно будет возрастать и давление на выходе первого пропорционального усилителя Э,имеющего коэффициент усиления.5Это давление подается параллельно на вход элемента ИЛИ-НЕ-ИЛИ 51 и на орин яэ входов второгопропорционального усилителя 3 , Этого давления недостаточно, чтобы переключить элемент...
Бесступенчатая трансмиссия
Номер патента: 569775
Опубликовано: 25.08.1977
Авторы: Бушуев, Деев, Киселев, Павленко, Харитончик
МПК: F16H 39/44
Метки: бесступенчатая, трансмиссия
...11 гидролицией 12, ответвление 13 которой идет к регулируемому цросселю 14, соединенному гидравлпчески с баком 15 магистралью 16, С зубчатым колесом 1569775 входит в зацепление зубчатое колесо 17 до. полнительного гидроустройства 18, выход которого гидролинией 19 соединен с ответвлением 13, а вход гидролинией 20с баком 15. бУстройство работает следующим образомПеред началом вращения регулируемый дроссель 14 открыт и гидроустройства 7 и 18 работают без сопротивления, т,е. зубча-, тые колеса 1, 5, 6, 17 и солнечная шестерня 4 вращаются свободно, а водило 3, выхо)ъ ной вал 8 и зубчатые колеса 9 и 10 не вращаются. Для начала вращения водила 3, выходного вала 8 и зубчатых колес 9 и 10 плавно перекрывается дроссель 14; дав б ление в 1...
Устройство для определения уровня и профиля поверхности сыпучих материалов
Номер патента: 568846
Опубликовано: 15.08.1977
Авторы: Гайдучик, Головченко, Иванов, Павленко
МПК: G01F 23/288
Метки: поверхности, профиля, сыпучих, уровня
...детектором, выход которого подключен к схеме распознавания 5 сигналэз, а блок приемника содержит одиндетектор.На цертеж представлена прцнццпцальная схема спцсываемого устройства, состоящего цз блока цстоцника 1 гамма-излучения, 10 содержащего источник 2 аннигиляцпочногогамма-излучения и детекторы 3 и 4, блока приемника б, схемы распознавания сцгналоз детекторов б, блока управления 7 и сервопрцзодоз 8 и 9.15 Устрс йство работает следующим образом,Блок источника 1, снабженный цсточни.ком 2 аннигиляцпонного гамма-цзлг:ения детекторамц Л и 4, сблучает контролируемую поверхность двумя коллцмирозаннымц пучками анни "цляциоцного гамма-излг ения и поворачивается вокруг своей оси так, что сблуценные зоны пере.лещаются по контролируемой...
Приводной механизм для возвратнопоступательного движения рабочего органа
Номер патента: 567659
Опубликовано: 05.08.1977
Авторы: Губин, Гурьянов, Казарцев, Любкин, Павленко, Пышкин
МПК: B66D 1/36
Метки: возвратнопоступательного, движения, механизм, органа, приводной, рабочего
...канатно-блочный механизмдля возвратно-постуйательного движениярабочего органа, В этих механизмах направляющие блоки закреплены на обоих концах штока силового цилиндра, при этомодни концы гибких тяг, огибающих блоки,прикреплены к неподвижному корпусу авторые концы закреплены на подвижном рабочем органе ) 1 )15Недостатком указанного приводного механизма является понижение усилий передаваемых силовым цилиндром рабочему органу,Известен также приводной механизм, включающий направляющие блоки закрепленныена обоих концах штока цилиндра, дополнительные блоки, которые закреплены неподвижнона корпусе, При этом все концы тяг, огибающих блоки, прикреплены к подвижному рабочему органу ) 2,25 ьский горнорудныйинститут...
Устройство для электроразрядного спекания порошков
Номер патента: 565776
Опубликовано: 25.07.1977
Авторы: Бирман, Вертебный, Гольдберг, Карюк, Козлов, Кошевой, Левина, Лещенский, Мкртчан, Павленко, Райченко, Уваров, Федорченко
МПК: B22F 3/105
Метки: порошков, спекания, электроразрядного
...пласт посредственно черезпекеемый порошок.близким к изобретен бразуютмельнымиэлементехн тие вляется устроис ов, вклюспекания пороатрицус рабоч ог остью, Оатриную пуансоны и токоп цы установлены в дводы, В полост тавки из электриуа нс оны вып ол руюз зо его метерэлектропров токоподво е дялего материала и связан 2 астины, связанные с токопо крепленные .ри помощь вън Такое устройство не позволяе влять электроразрядное спекание в связи с возможностью протека рюк, В, И, Лещинскийебный, Т, П. ПавенкН, С. КошевойГ-образных обойм Э и 4 из электропроводящего материала и щек 5 и 6, снабженных клином 7. В полости, образованной вставками и обоймами, установлены верхний 8 и нижний 9 пуансоны из апектроизоляционного материала, а между ними размещают...
Электролит алюминирования
Номер патента: 565079
Опубликовано: 15.07.1977
Авторы: Богданович, Делимарский, Павленко, Сарнавский, Туманова, Четвериков
МПК: C25D 3/66
Метки: алюминирования, электролит
...много раз уменьшает степень испарения электролита, тогда как при раздельном присутствии в электролите этих веществ подобный эффект не достигается. Процесс алюминирования осущпостоянном токе при равенствеанодной плотностей тока в и15 12 А/дм или на переменном1 - 5а 2 - 30и температуре 140этом покрытия можно наноситьметаллы.20 Примеры практического испо электролита приведены в таблице. случаях процесс осуществляют при плотности тока 3 А/дм и температ в течение 30 мин, Степень блеска на приборе ФБпо отношению к з поверхности, степень блеска котор мают за 100%. Катод - стальная анод - алюминий.АС1 чаС 1Мочевинар-нафтиламин 6534,74 0,06 0,2 0,23 А 1 С 1 зч аС 1Мочевина8-нафтиламин 6534,54 0,06 0,4 66 0,076 6534,34 0,06 0,6 А 1...
Способ получения натриевой соли 2, 3, 5, 6-тетрабром-4 оксипиридина
Номер патента: 565032
Опубликовано: 15.07.1977
Авторы: Зейкань, Кухарь, Мощицкий, Павленко
МПК: C07D 213/61
Метки: 6-тетрабром-4, натриевой, оксипиридина, соли
...ч а, с целью повышения выдукта, 2,3,5,6-тетрабром- ергают взаимодействио с том натрия в ацетоне прп овысить в 1, Способ пол 2,3,5,6-тетрабром2,3,5,6-тетрабром5 ющийся тем, чт хода целевого пр оксипиридин подв безводным карбон нагревании. 0 2. Способ по п. что нагревание п ной бане.1, отличающийся тем роводят на кипящей водя Изобретение относится к улучшенному способу получения натриевой соли 2,3,5,6-теэрабром-оксипиридина - исходного продукта для синтеза физиологичесии активных веществ.Известен способ получения натриевой соли 2,3,5,6-тетрабром-оксипиридина, заключающийся в последовательном нагревании и охлаидении 2,3,5,6-тетрабром-оксипиридина в 10%-ном водном растворе едкого натра, Выход 70%.Цель изобретения - п ыход целевого...
Установка для измельчения материалов
Номер патента: 564880
Опубликовано: 15.07.1977
Авторы: Галяс, Павленко, Прохоровский
МПК: B02C 21/00
Метки: измельчения
...эффекта дробления, заключающегося в том, что начиная с некоторой температуры (для большинства горных пород свыше 400 - 600 С) прочность кусков резко снижается, в известной установке ограничена необходимостью нагрева ее до высокой температуры, когда снижается пе только прочность материала, но и надежность всего устройства.Целью изобретения является повышение производительности и качества измельчения материала за счет знакопеременной температурной обработки недоизмельченного материала, В описываемой установке это достигается тем, что она снабжена турбохолодильной машиной, выход горячего воздуха из которой соединен с входной горловиной одноймельницы, а холодного - с входной горловиной другой, причем выходная горловина каждой мельницы...
Устройство для измерения момента асинхронного двигателя
Номер патента: 563631
Опубликовано: 30.06.1977
Авторы: Бицан, Бражник, Муриков, Павленко
МПК: G01P 3/42
Метки: асинхронного, двигателя, момента
...коорд т составляюмоугольным т фу. В, Муриков, Г. И. Павленко, И. ф. Бицан и Л, И. Бражник Всесоюзный научно-исследовательский и конструкторско- технологический институт компрессорного мащиностроения563631 х =("х х%з) г 1 20 7 - результирующий вектор тока статора;.г - мгновенные значения составляющихст по двум прямоугольным координатам х и у.Составляющие результирующих векторов тока статора с и напряжение статора вычисляют по зависимости 1ехгу: (ьс)31х - а пу - (пь пс)3где с, ь, 1 - токи фаз статора;Оа Оь гс - напряжения,Составляющие результирующего вектора потокосцепления статора находят по зависимо- сти" = (цг - Ждфгде Яз - активное сопротивление фазы статора.Все вычисления, указанные выше, делаются автоматически с помощью...
Устройство для измерения веса содержимого ковша одноковшового экскаватора
Номер патента: 563458
Опубликовано: 30.06.1977
Авторы: Королева, Кушнер, Мелькумов, Павленко, Эйгенброт
МПК: E02F 9/20
Метки: веса, ковша, одноковшового, содержимого, экскаватора
...изображена блок-схема устройства.Устройство для измерения веса содержимого ковша одноковшового экскаватора содержит магнитоэлектрический датчик 1, усилитель 2 переменного напряжения, выход которого через частотомер 3 соединен с счетно- решающим блоком 4, частотный дифференциатор 5 и устройство 6 задержки. Выход усилителя переменного напряжения подключен ко входу частотного дпфференциатора 5, выход которого соединен через устройство задержки 6 со входом счетно-реша,ощего блока 4,Устройство работает следующим образом.В исходном состоянии в счетно-решающий блок 4 записана величина веса ковша с породой, информация о котором подается с магнитоэлектрпческого датчика 1 через усилитель переменного напряжения 2 и частотомер 3.В момент...
Гидравлический механизм периодических подач замкнутого цикла
Номер патента: 563263
Опубликовано: 30.06.1977
Авторы: Агафонов, Муцкий, Павленко
МПК: B23Q 5/06
Метки: гидравлический, замкнутого, механизм, периодических, подач, цикла
...устанавливается в выточке неподвижной части 14 станка крышкой 15 гидроцнлиндра. На гильзе гидроцилиндра установлен кожух 16, образующий полость компенсирующего резервуара. В кожух ввернут фильтр 17. Правая полость гидроцилицдра соединена с полостью дозатора через отверстия 18 и 19 в гильзе и канал 20. В корпусе предусмотрена полость отстойника с магнитной пробкой 21 для улавливания металлических частиц. Рабочая жидкость из дозатора поступает в левую полость гндроцилиндра через обратный клапан 22. Для ручного управления в режиме наладки предусмотрен кран 23 управления, Заполнение механизма жидкостью осуществляется при снятой пробке 24.Прн включении электромагнитов 2 сердечники перемещают через коромысло 4 плунжер 5 дозатора, который...
Устройство контроля и диагностики цифровых схем
Номер патента: 562783
Опубликовано: 25.06.1977
Авторы: Коробцов, Павленко, Цукров
МПК: G01R 31/28, G01R 31/317
Метки: диагностики, схем, цифровых
...связь с блоком 3 счетчиков, запоминающим блоком 4, элементом совпадения 5, индикаторам 6.В работе предлагаемого устройства можно выделить два этапа: обучение и контроль - диагностика.Этап обучения заключается в том, чтобы лля испытуемой заведомо исправной схемы получить и зафиксировать число срабатываний по каждому выходу каждого сравнивающего элемента из многосвязной сети 1 про подаче на вход испытуемой схемы испытательчой последовательности. Срабатывание каждого выхода фиксируется соответствующим счетчиком блока 3 счетчиков. Прохождением :игнала,на вход каждого счетчика управляет ключ из блока 2 ключей путем подачи на его управляющий вход запрещающего потенциала " третьего разряда соответствующего счетчика. Основное назначение блока...
Упругая муфта
Номер патента: 562690
Опубликовано: 25.06.1977
Автор: Павленко
МПК: F16D 3/72
...относится к области машиностроения и может быть использовано во всех отраслях народного хозяйства для соединения валов машин и механизмов в условиях повышенных перекосов и смещения осей.Известны упругие муфты, предназначенные для обеспечения работоспособности при наличии повышенного перекоса и смещения валов, состоящие из ведущей и ведомой полумуфт, имеющих фланцы. Полумуфты соединены гибким элементом в виде каната 11.Известны также конструкции упругих муфт, содержащих ведущую и ведомую полу- муфты с отверстиями в торцах фланцев, через которые пропущен соединяющий их гио;кий прос 2.Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому эффекту, Эта упругая муфта имеет малый угол закручивания...
