Стенд для испытаний рельсового пути и его элементов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

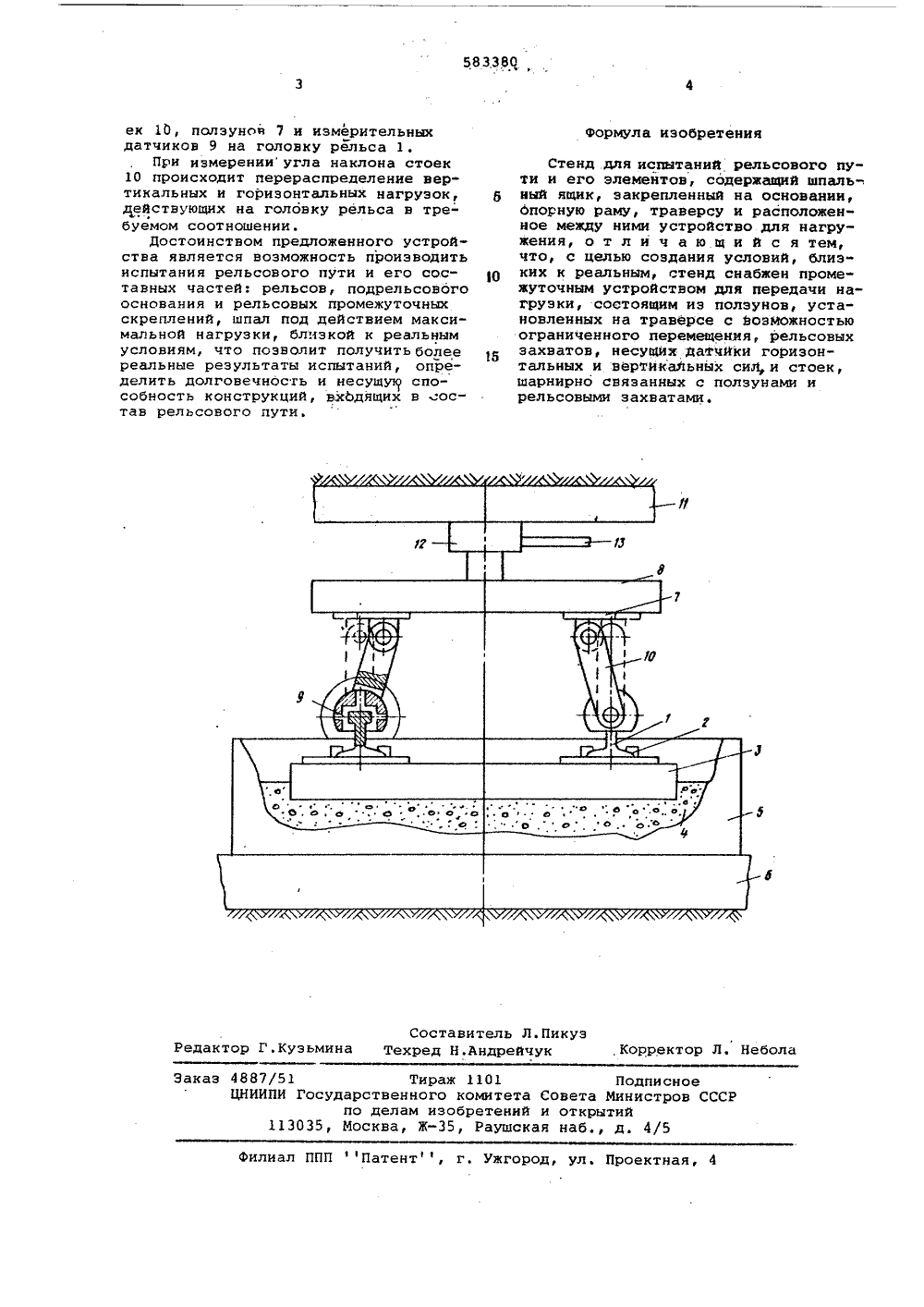

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфафз Сфветскнк Сфэаиаиистнческиа Респубики(45) Дата опубликования опнсання 19,12,77(51) М, Кл. 9 01 М 19/00 Е 01 В 2/00 т аэрдэратээяяыя яэяятэт ээаата Мяяяатрэа В 66 У ээ Оэаа яаээрэтэяяя я этярятяя(7 Ц Заявитель Институт геотехнической механики АН УССР(54) СТЕНД ДЛЯ ИСПЫТАНИЙ РЕЛЬСОВОГО ПУТИ И ЕГОЭЛЕМЕНТОВ Изобретение относится к рельсовымпутям наземного и подземного транспорта,Известен стенд для испытания рельсового пути, содержащий опорную раму,гидропресс, вибратор, спиральные пружины, траверсу, рельсы, подкладку сускорениемером, шпалу, мессдозу дляизмерения давления, ящик со щебнем ибетонное основание, которое на рельсы передает только вертикальные вибрирующие нагрузки,Однако в этом стенде на рельсы иподрельсовое основание передаютсятолько вертикальные нагрузки т.е. отсутствует воэможность испытания рельсов, рельсовых промежуточных скреплений шпал с учетом действия поперечныхгоризонтальных нагрузок и крутящихмоментов, имеющих место в реальныхусловиях эксплуатации,Целью изобретения является созда ние конструкции стенда, обеспечивающего получение условий, близких креальным,Это достигается тем, что стендснабжен промежуточным устройством дляпередачи нагрузки, состоящим иэ ползунов, размещенных на траверсе с возможностью ограниченного перемещения,рельсовых захватов, несущих датчикигоризонтальных и вертикальных сил истоек, шарнирно связанных с полэунами и рельсовыми захватами.Изобретение поясняется чертежом.На стенде установлены рельсы 1,соединенные посредством рельсовых захватов 2 с подрельсовым основанием3, расположенным в балласте 4 шпального ящика 5, установленного на бетонное основание 6.Стенд снабжен промежуточным устройством для передачи нагрузки, состоящим из ползунов 7, размещенныхна траверсе 8 с воэможностью ограни"ченного перемещения, несущих датчики9 горизонтальных .и вертикальных сили стоек 10, шарнирно; связанных сползунами и рельсовыми захватами.20 Между траверсой и опорной рамой 11имеется, например, гидропресс 12 струбкой 13.При поступлении жидкости, пульсирующей с определенным давлением ичастотой через трубку 13 и гидропресс12, создается вертикальная вибрирующая нагрузка, воспринимаемая опорнойрамой 11 и траверсой 8.От траверсы вибрирующая, нагрузка 80 передается посредством наклонных сто58336 Я ек 10, ползунок 7 и измерительных датчиков 9 на головку рельса 1Прн измерении угла наклона стоек 10 происходит перераспределение вертикальных и горизонтальных нагрузок, действующих на головку рельса в требуемом соотношении.достоинством предложенного устройства является возможность производить испытания рельсового пути и его составных частей: рельсов, подрельсового основания и рельсовых промежуточных скреплений, шпал под действием максимальной нагрузки, блнэкой к реальным условиям, что позволит получить более реальные результаты испытаний, определить долговечность и несущую способность конструкций, вхЬдящих в остав рельсового пути. Формула изобретения Стенд для испытаний рельсового пути и его элемейтов, содержащий шпаль ный ящик, закрепленный на основании, Опорную раму, траверсу и расположенное между ними устройство для нагружения, о т л и ч а ю щ и й с я тем, что, с целью создания условий, близких к реальным, стенд снабжен промежуточным устройством для передачи нагрузки, состоящим из полэунов, установленных на траверсе с возможностью ограниченного перемещения, рельсовых захватов, несущих датчики горизонтальных и вертйкальных сил и стоек, шарнирно связанных с ползунами и рельсовыми захватами. тель Л.ПикуэАндрейчук ,Корректор Л, Небола Соста ред Н Редактор зыкин 7/ ИП Эаказ Тираж 1101 арственного комите по делам изобретен Москва, Ж, Рауш Подписноеа Совета Министров ССй и открытийкая наб., д. 4/5 с 113 5,ная, 4 филиал ППП Патент, г. Ужгород, ул. П
СмотретьЗаявка
2321804, 28.01.1976
ИНСТИТУТ ГЕОТЕХНИЧЕСКОЙ МЕХАНИКИ АКАДЕМИИ НАУК УКРАИНСКОЙ ССР
НОВИКОВ ЕВГЕНИЙ ЕРМОЛАЕВИЧ, ГОВОРУХА ВЛАДИМИР ВАСИЛЬЕВИЧ, ПАВЛЕНКО ВАСИЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: G01M 19/00
Метки: испытаний, пути, рельсового, стенд, элементов
Опубликовано: 05.12.1977
