Панченко
Керамический флюс для сварки низколегированных сталей
Номер патента: 1532252
Опубликовано: 30.12.1989
Авторы: Абралов, Бор, Геймур, Панченко, Садыков, Шулепов
МПК: B23K 35/362
Метки: керамический, низколегированных, сварки, сталей, флюс
...при сварке больших толщин.При содержании во флюсе менее 23 25лигатуры повышения хладостойкостиметалла шва не наблюдалось. Зтообъясняется тем, что такого количества РЗМ не достаточно для рафинирования сварочной ванны, Увеличение содержания лигатуры во флюсе свыше63 приводит к понижению ударной вязкости металла шва при отрицательныхтемпературах. Это связано с тем, чтов расплаве находится избыток РЗМ,не связанный в соединения с элементами внедрения. В этом случае РЗМуже сами являются элементами внедрения, искажающими кристаллическую решетку матрицы, что спо обствует рас 40пространению хрупкой трещины, т.е.снижению ударной вязкости при отрицательных температурах,Шихта из составляющих компонентов 45 перемешивается в смесителе, затем...
Устройство для передачи телеграмм
Номер патента: 1529467
Опубликовано: 15.12.1989
Авторы: Зильбертер, Мощенко, Панченко, Стишковский
МПК: H04L 17/02
...элемент ИЛИ 1 устанавливаеттриггер 8 в рабочее состояние. Триггер 8 обеспечивает при этом прохождение сигнала с выхода логического блока 3 через коммутатор 9 на делитель 11 и запрещает его прохождение на пересчетный блок 10. При поступлении на вход логического блока 3 очередной комбинации пробела, отделяющей последнее правильно набранное слово, на его выходе появляется сигнал, воздействующий снова через коммутатор 9 на делитель 11. В результате на выходе делителя 11 появляется импульс, который устанавливает триггер 8 в исходное состояние. При этом выход логического блока 3 вновь оказывается подключенным через коммутатор 9 к пересчетному блоку О, и поэтому при приеме очередной комбинации пробела без признака ошибки пересчетным блоком 1...
Кабина горной машины для вспомогательных работ
Номер патента: 1528904
Опубликовано: 15.12.1989
Авторы: Кнайфель, Мякотина, Панченко, Петров
Метки: вспомогательных, горной, кабина, работ
...в транспортном положении; на фиг , - кабина в рабочем положенииКабина вклн ча т здкреллекную на раме 1 с возможностью пг ремещения о;носительно базы машины (не показано) площадку 2 с пультом 3 управления, сиденье 4, боковые стенки-ограждения 5, защитньгй козы рек 6, при этом одна из стенок-ограждений выполнена в виде капота ., который установлен с возможностью поворота вокруг оси 8 в вертикальной плоскости и фиксации относительно площадки 2 посрелсгвом фиксаторов 9 и 10 соответственно транспортного и рабочего положения. Капот 7 содержит решетчатый пол 11 и боковые стенки 12 с дверью 13.Устройство работаег следующим образом При перемещении машины к призабой ной зоне опрокидывающийся капот 7 находится в транспортном положении, при этом...
Устройство для оптического воспроизведения информации с носителя магнитной записи
Номер патента: 1522281
Опубликовано: 15.11.1989
Авторы: Дубинко, Карпенко, Панченко
МПК: G11B 11/18
Метки: воспроизведения, записи, информации, магнитной, носителя, оптического
...-9 С - агсзп( в )+агсзьп( в )т пс пе 3 где НА - числовая апертура световодов , 50и - показатель преломления сердсцевины световодов. Информационный световой поток дважды пройдя через толщу намагни ченной феррит-гранатовой пленки 4 приобретает поворот плоскости поляризации излучения за счет двойного эффекта Фарадея. Величина этого поворота зависит от амплитуды записан" ного информационного сигнала на но" сителе магнитной записи 7. Далее информационный световой пучок, пройдя через поляроид 8 Фотоприемного блока , модулируется по амплитуде и попадает на фотоприемник 9,с которого снимается информационный сигнал, пропорциональный полю рассеяния носителя магнитной записи 7 в области щели 6, ширина которой может быть доведена до 5 мм. В...
Устройство для измельчения кормов
Номер патента: 1519769
Опубликовано: 07.11.1989
Авторы: Волкович, Кирпичников, Коновалов, Кривицкий, Кулаковский, Панченко, Храпач
МПК: B02C 13/02
Метки: измельчения, кормов
...состоит из дробильнойкамеры 1 и разделительной камеры 2,соединенных трубопроводом 3, Внутридробильной камеры 1 смонтирован ротор 4 с молотками 5. Трубопровод 3имеет наружную стенку Ь и внутреннюю 7. В нижней части трубопровод 3имеет расширение. Верхний конец трубопровода 3 присоединяется с помощьюфланца к разделительной камере 2.Последняя имеет возвратный канал 8воздуха, поворотную заслонку 9, канал 1 О для возврата крупной фракциив дробильную камеру и шнек 11 дляотвода готовой продукции. Над дробильной камерой 1 установлен бункер12 исходного материала, соединенныйс дробильной камерой каналом 13. Трубопровод 3 выполнен сужающимся и криволинейным по всей длине от дробильной камерык разделительной 2, приэтом...
Роторно-поршневая машина
Номер патента: 1518556
Опубликовано: 30.10.1989
Авторы: Зиновьев, Игнатова, Кринский, Кубяк, Мухачев, Панченко, Пятов, Щигорцев
МПК: F02B 53/00
Метки: роторно-поршневая
...1. В выходном валу 5 выполнены дополнительные охлаждения отвода рабочего тела из полостей .рабочей камеры 2, свя" ,занные с выпускными сверлениями 13 икольцевой канавкой 14 (фиг.5), в которой расположен запорный элемент 15,В выходном валу 5 также выпслнена полость 1 б охлаждения со спиральной проточной частью, расположенная соосно с каналом 8 подачи рабочей сре" ды и соединенная с системой охлащцения корпуса 1 кольцевой полостью 17, расположенной вокруг вала 5. снабженного торцовой мембраной 18, ограничивающей полость 16 охлаждения вала 5.Золотник 9 подачи рабочей среды снабжен подвижным башмаком 19 фиг,5) с цилиндрическим хвостовикои 20, расположенным перпендикулярно оси вращения вала 5 и поджатым к поверхности ротора-поршня 3,...
Горелочное устройство нагревательной печи
Номер патента: 1513313
Опубликовано: 07.10.1989
Авторы: Давыдов, Зеньковский, Зиновьев, Панченко, Пушкин, Релин, Ридер, Шуркин
МПК: F23D 14/14
Метки: горелочное, нагревательной, печи
...обечайка 6 выполнена перфорированной и заполнена дробленым огнеупорным материалом 11, а средняя и наружная Обечайки7 и 8 расположены с образованием лабиринтного канала 12. По оси газовогоствола 2 может быть расположена тяга 13, жестко соединенная с внутренней поверхностью цилиндроконическогостакана 4.35Горелочное устройство работает следующим образом,Гаэ через патрубок подается вствол 2, иэ которого через отверстияпоступает в стакан 4 и затем через 40открытый торец 5 попадает в горелочный туннель 1. Воздух через патрубокподается в канал 3, из которого поступает в горелочный туннель 1. Изгорелочного туннеля 1 часть газовоздушной смеси через отверстие поступает вобечайку 6, где Происходит ее сгорание,остальная часть потока...
Штамм вируса гриппа, используемый для приготовления гриппозного диагностикума
Номер патента: 1513033
Опубликовано: 07.10.1989
Авторы: Панченко, Пархоменко
МПК: C12N 7/00
Метки: вируса, гриппа, гриппозного, диагностикума, используемый, приготовления, штамм
...105/86 отмечается при34 С, при 40 С он практически не размножается.Гемагглютинирующий титр 1:64, помере пассирования вируса повышается до 1:123,Чувствительность к ингибиторам.Штамм высокочувствителен к термостабильным гамма-ингибиторам лошадиныхП р и м е р. Маточный материал вируса А (Харьков) 105/86 проверяют на стерильность, учитывая биологическую активность и резистентность к неспецифическим ингибиторам. Разводят фосФорно-буФерным раствором (рН 7,2) с антибиотиком (пенициллина 250 Ед 1 мл, стрептомицина 100 мг/мл), маточный материал 10 . Разведенным вирусом в количестве 0,2 мл заражают куриные эмбрионы 9-11-дневного возраста, которые инкубируют 48 ч при 34 С Штамм вируса гриппа ГКВ Ф 2035, используемый для приготовления...
Устройство для подачи из стопы поддонов
Номер патента: 1512863
Опубликовано: 07.10.1989
Авторы: Андреев, Ефремов, Кабанов, Панченко
МПК: B65B 35/16, B65G 59/06
Метки: подачи, поддонов, стопы
...18 дтгя взаимодействия с датчиками 19 и 20, при этом датчики 8 и19 связаны с пневмоцилиндром 5, адатчики 7 и 20 - с силовыми цилиндрами 10.Устройство работает следующим образом. 55Стопу из 8-10 поддонов предварительно устанавливают на рольганг 2в промежуток между стенкой 9 и толкателем 4, При рабочем ходе пневмоцилиндров 10 (которые включаются одновременно, так как управляются одним пневмораспределителем) их штанги, втягиваясь, перемещают вверх по направляющим 12 ползуны 11 и Ь-образные стержни (захваты) 13, Водило 16 каждого стержня 13 перемещается по винтовому участку с прорези 17 направляющей 15 и заставляето стержни 13 поворачиваться на 90 при этом их концы входят в транспортные углубления второго снизу поддона и...

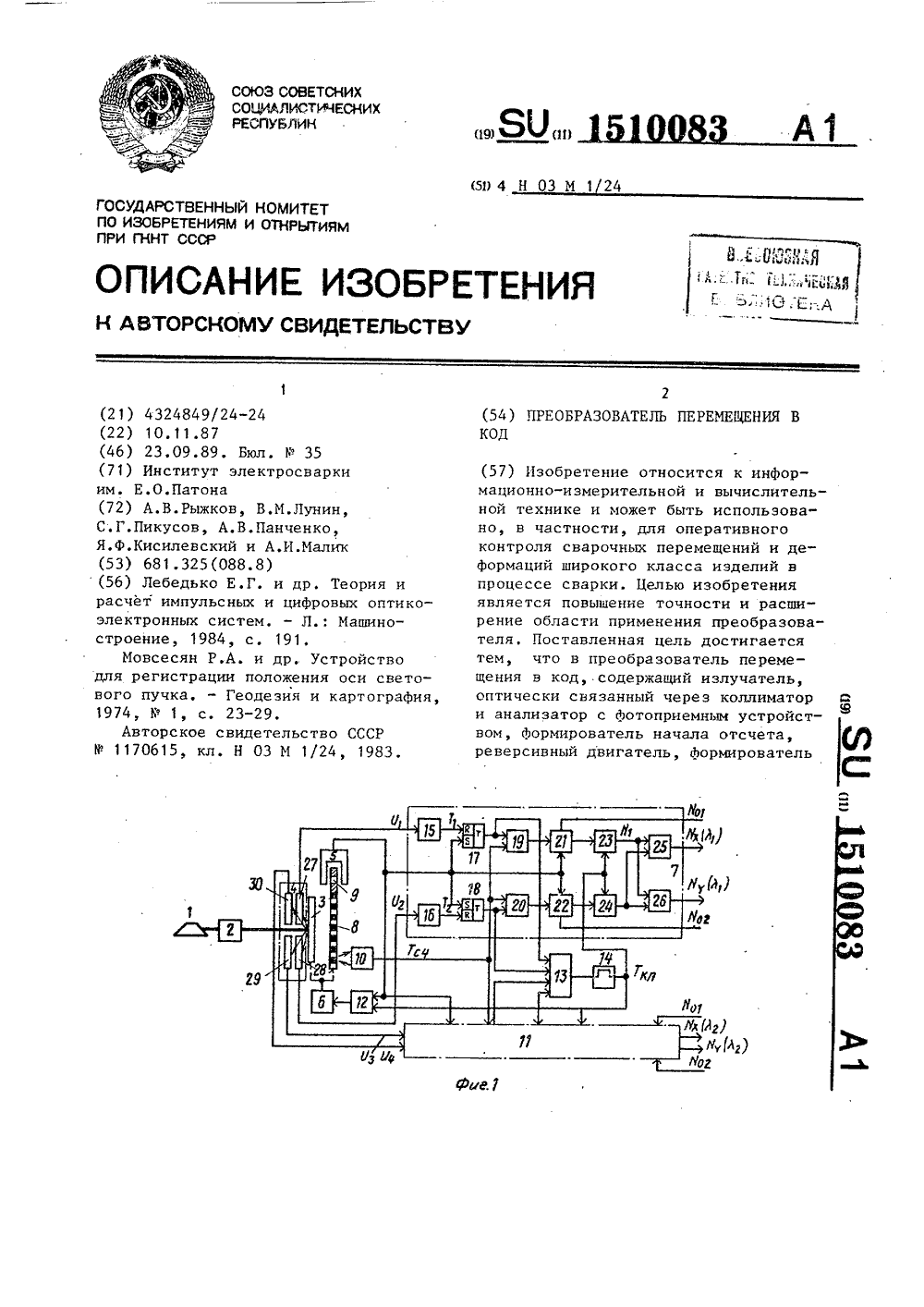

Преобразователь перемещения в код
Номер патента: 1510083
Опубликовано: 23.09.1989
Авторы: Кисилевский, Лунин, Малик, Панченко, Пикусов, Рыжков
МПК: H03M 1/24
Метки: код, перемещения
...и несущего информацию о рых входах элементов И 19 и 20 при- том, что цикл измерения закончен, Одсутствует уровень логической единицы, новибратор 14 Формирует по срезу им 35счетные импульсы проходят на счетные пульса с выхода элемента ИЛИ 13 имвходы счетчиков 21 и 22, При пересев пульс "Конец преобразования" Ткп ф чении анализатором 3 опорных лучей который меняет полярность напряжения , иструны 32 и 33 с диффузно- питания реверсивного двигателя 6, отражающей поверхностью рассеивают вследствие чего анализатор 3 с закизлучение в плоскости, задаваемой репленными на нем блоками начинает опорным лучом и нормально к оси стру- перемещаться в обратном направлении. ны (фиг. 2). Фотоприемники 27 и 29 Этим же импульсом в буферные регистпринимают...
Система автоматического управления процессом охлаждения клинкера в колосниковом холодильнике
Номер патента: 1509343
Опубликовано: 23.09.1989
Авторы: Панченко, Перов, Сошников, Степаненко, Хрущев
МПК: C04B 7/44, F27D 19/00
Метки: клинкера, колосниковом, охлаждения, процессом, холодильнике
...сигналом задатчика 18. Задание толщины слоя клинкера в холодной камере формируется на основании сигналов датчика 21 температуры клинкера на выходе горячей камеры, корректирующим Ьлоком 22 (понижение температуры клинкера определя 515093 ет увеличение задания толщины слоя в холодной камере).Регулятор 23 толщины слоя клинкера в холодной камере на основании величины рассогласования сигналов датчика 20 толщины слоя клинкера в холодной камере и корректируюцего блока 22 воздействует на исполнительный механизм 24 электропривода ко лосниковой решетки холодной камеры, приводя значение толщины слоя клинкера в холодной %амере к заданному.Для поиска и поддержания экстремального (максимального) значения 15 температуры воздуха, поступающего в...
Способ получения гранулированного аммофоса
Номер патента: 1507759
Опубликовано: 15.09.1989
Авторы: Булошникова, Волик, Громотков, Загарских, Козлов, Панченко, Широбоков
МПК: C05B 7/00
Метки: аммофоса, гранулированного
...менее 1 мм 1.8% фракция1-4 мм 80%, фракция более 6 мм отсут Оствует.Процесс грануляции протекает плохо, много пыли. В процессе транспортировки гранулы разрушаются,П р и м е р 8. В емкость-смеситель, снабженную мешалкой, помещают1000 кг термической фосфорной кислоты состава Р 05 557, 480 кг экстракционной фосфорной кислоты состава,%: РО30; фосфогипс 31; БОз 2;Полученную смесь нейтрализуют газообразным аммиаком до рН 4,2. Пульпу перемешивают с ретуром, гранулируют и сушат при 90 С до влажностио0,87Полученный аммофос обладает прочностью гранул 5 МПа, грансостав:фракция менее 1 мм 1%, фракция 1-4 мм967 фракция более 6 мм отсутствует,Химический состав продукта, %:РО 5 ус 6 51РО 5 зван 49Азот 13 35П р и м е р 9, В...
Устройство покадровой перемотки пленки
Номер патента: 1506423
Опубликовано: 07.09.1989
Авторы: Панченко, Тренке, Яковлев
МПК: G03B 1/62
Метки: перемотки, пленки, покадровой
...поднимается вдоль своей оси и пружиной 4 прижимается к кулачку. При повороте мерной звездочки 12 сообщается движение приводному рычагу 13.За один оборот мерной звездочки приводной рычаг 13 своим зубом 14 поворачивает по часовой стрелке храповое колесо 8 на один зуб, что соответствует повороту шкалы 9 счетчика на одно деление относительно индекса 10, который указывает номер установленного кадра.Взаимное расположение приводного рычага 13 и храпового колеса 8 со шкалой 9 счетчика строго восп 1 оиэводимо в каждом цикле, так как ось 11 мерной звездочки 12, на которой эксцентрично закреплен приводной рычаг 13, и ось 7 храпового колеса 8 жестко закреплены на общем освновании 6. Фиксатор 17 прижат пружиной 18 к зубу храпового колеса 8 и...
Способ электрофоретического переноса молекул
Номер патента: 1502662
Опубликовано: 23.08.1989
Авторы: Малхосьян, Панченко, Рекеш
МПК: C25B 7/00
Метки: молекул, переноса, электрофоретического
...рименении в и с)-оявног ) ока,(у)(ьсируюцего т .)собой форы,Зле.рофорез проводят в пластинахзмеры 135 х 1)х 1,4 и.) 157 геляинка 0,8;3( в 0,33 М трис-НГ буа рН 8,6 с до(бдв)(.нием 8)В в контра.ки 0,/, В кач"стве электроц( ,л буфера ис ц,)пьую 0,025 М тГО)92, (и,(г 1). 8 б с до ./)ем, Г/ь. в ь , ), , (,а11/ 1 /овыс )рспараь; (и (бор маркс)о и сумый )(дт кле-,. к Г,со 11) растворяю", и уфеГ) - об,:азп, по к( он рдэнергозатрат и увели ведут при напряжетех пор, пока бром не достигнет нижнейформула изобретения Опособ электрофоретическога переноса молекул из полиакриламидного геля на нитроцеллюлозный фильтр путем обработки электрическим током, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса, перенос ведут с...
Интегрирующий нефелометр
Номер патента: 1497522
Опубликовано: 30.07.1989
Авторы: Панченко, Полькин
МПК: G01N 21/47
Метки: интегрирующий, нефелометр
...осуществляется блоками 10и 1 питания. Излучение источника 5модулируется модулятором 12.В основе изобретения лежит тотфакт, что диффузный отражатель можетрассеивать и инфракрасное излучение,Исследования показали, чта рассеяниеот такого отражателя обеспечивает ко-З 0синусную характеристику рассеяния,.что дало основание испольэовать такой отражатель в интегрирующих йефелометрах.В качестве. отражателя с косинусной характеристикой используется шероховатая металлическая поверхностьс коэффициентом отражения в видимойи ИК области спектра 0,8, Шероховатость г металлической поверхности 40и длина волны излучения Ъ для условий диффузного отражения связанасоотношением гсозг/%1, где . - уголпадения луча на поверхность. В описанном случае. угол...
Рабочее колесо центробежного насоса
Номер патента: 1495521
Опубликовано: 23.07.1989
Авторы: Дронов, Панченко, Присняков
МПК: F04D 29/22
Метки: колесо, насоса, рабочее, центробежного
...Раушская наб д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 3 ,149552Изобретение относится к гидромашиностроению и может .быть использовано в центробежных насосах для перекачивания газожидкостных сред,Цель изобретения - расширение области применения путем обеспечениявозможности перекачивания газожндкостной среды с большим содержаниемгаза. 1 ОНа чертеже изображено рабочееколесо, меридиональное сечение,Рабочее колесо центробежногонасоса содержит диски 1 и 2 и установ-.ленное между ними пористое кольцо 3, 15пористость которого выполнена переменной по радиусу и определена соотйошением где г - текущий радиус кольца.Рабочее колесо работает следующим образом.Во вращающемся рабочем колесе га" зожидкостная...
Способ цементирования скважин
Номер патента: 1490254
Опубликовано: 30.06.1989
Авторы: Кагальников, Панченко, Яников
МПК: E21B 33/13, E21B 33/14
Метки: скважин, цементирования
...объем кольцевого пространства от дефекта до устья составил около 7,5 м, но действительныйобъем полости, подлежащей цементированию, неизвестен иэ-эа частичногозаполнения цементным камнем послепервичного цементирования.Для образования цементного стакана высотой 10 м в скважине планируют 45оставить 0,4 м тампонажного раствора. Цементирование выполняют черезбурильные трубы диаметром 140 мм,спущенные на глубину 287 м, пригерметизированном кольцевом простран стве между бурильными трубами и245-миллиметровой колонной, Объем лолости, неподлежащей цементированию,составляет 3,5 м (объем полостибурильных труб и части полости55245-миллиметровой колонны от нижнегоконца бурильных труб до цементногостакана). Потребный объем тампонажного раствора...
Способ подготовки угольной шихты к коксованию
Номер патента: 1490133
Опубликовано: 30.06.1989
Авторы: Балабанов, Василенко, Гулямов, Наумов, Панченко, Романенко, Рудниченко, Соловьев
МПК: C10B 53/08, C10L 5/14
Метки: коксованию, подготовки, угольной, шихты
...УГОЛБНОИ ШИХТЫ виде слоя, затем добавляют свяэующеекаменноугольные фусы Баглейского КХЗ, представляющие собой смесь твердый (64,37.) и жидкий (35,67) частей в количестве 16 мас.Е, после чего засыпают слой второй части угольной шихты, ставят пуансон ц полученные слои сжимают под давлением 28 МПа. Толщина слоя связующего составляет 4 мм, слоев шихты фракции менее 1 мм - 8 мм. Получают брикеты цилиндрической формы высотой 20 мм и мас 5 сой 15 г с плотностью 1,06 г/см Готовые брикеты (с 30 мас,Е к шцхте) смешивают с остальной небрцкетированной частью шихты и подвергают коксованию в контейнерах. В результате1490133 снижаются более чем в 4 раза посравнению с известным способом .(засчет исключения перемешивания и использования пара). формула...
Перепускной клапан
Номер патента: 1480958
Опубликовано: 23.05.1989
Авторы: Бажанов, Лотов, Негрешный, Панченко
МПК: B22C 9/03
Метки: клапан, перепускной
...производству и может быть использовано в составе оборудования, предназначенного для реализации процесса вакуумной формовки.Целью изобретения является упрощение конструкции и повышение степени герметизации клапана за счет применения в качестве запорного органа трубчатой оболочки, скатываемой при срабатывании в кольцевой валик.На чертеже изображен перепускной клапан в исходном запертом состоянии и ответная втулка литейной опоки. Клапан содержит эластичный запорный орган, выполненный в виде оболочки 1, закрепленной посредством кольца 2 на наружной поверхности у меньшего основания конического корпуса 3 и образующей у большего его основания кольцевой валик 4. При этом питающий вакуум-провод 5 выведен во внутреннюю полость 6 корпуса,...

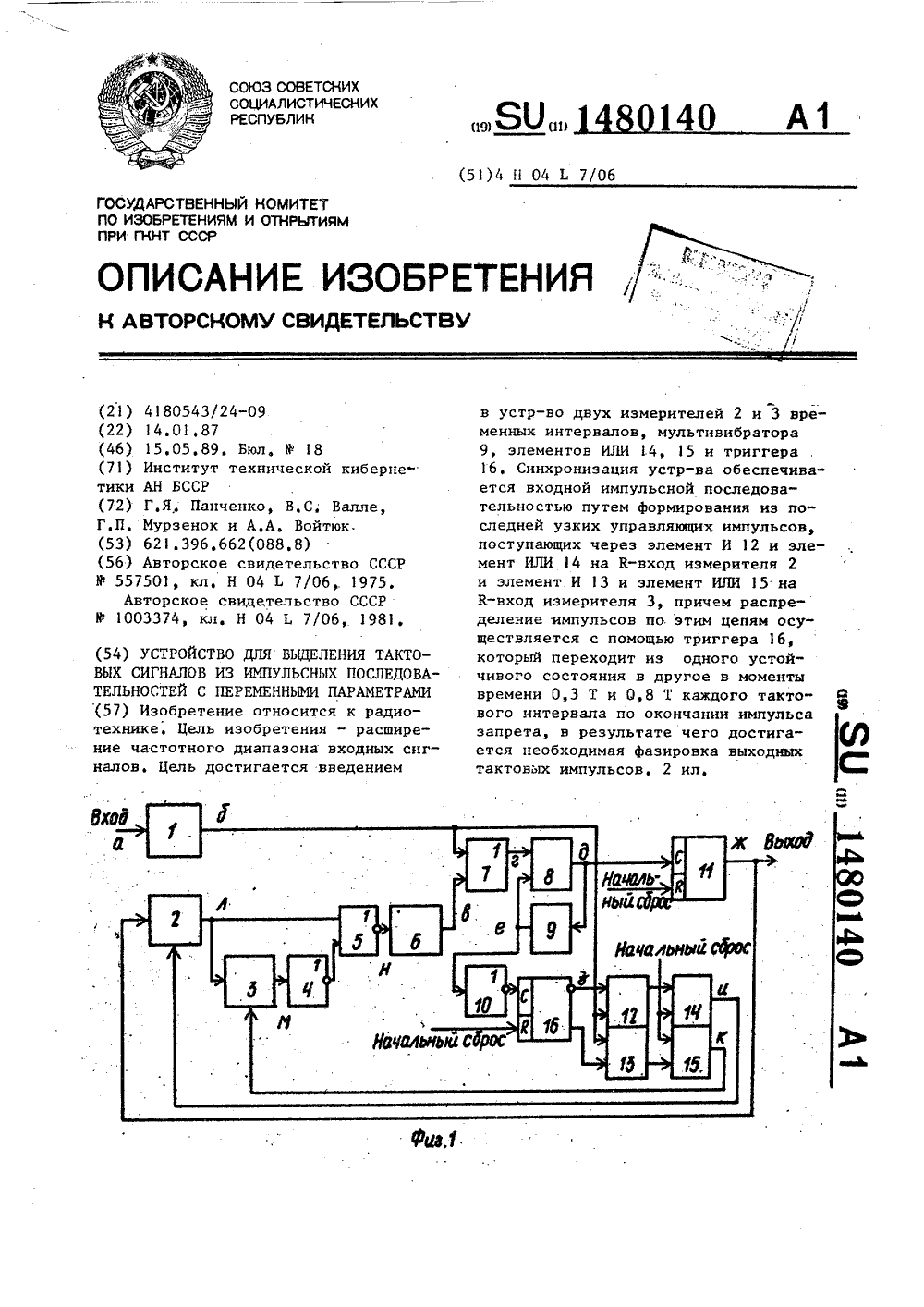

Устройство для выделения тактовых сигналов из импульсных последовательностей с переменными параметрами
Номер патента: 1480140
Опубликовано: 15.05.1989
Авторы: Валле, Войтюк, Мурзенок, Панченко
МПК: H04L 7/06
Метки: выделения, импульсных, параметрами, переменными, последовательностей, сигналов, тактовых
...Т) выбрана из расчета величины допустимых краевых искажений (107).Через время 0,5 Т второй узкий импульс, сформированный ВФ 1, поступает с его выхода через последовательно соединенные второй элемент ИЛИ 7и элемент 8 запрета на вход ждущегомультивибратора 9 и на счетный входпервого триггера 11, который переключается этим импульсом в состояние "0"(фиг,2 ж), На выходе ждущего мультивибратора 9 вновь формируется импульс .запрета, причем второй узкий импульсчерез последовательно соединенныевторой элемент И 13 и четвертый эле -мент ИЛИ 15 (фиг, 2 к) поступает наК-вход ИВИ 3, вход которого соединенс выходом ИВИ 2 (фиг. 2 л),Первый тактовый импульс, сформированный на выходе первого триггера 11 (фиг, 2 ж), поступает на информационный вход ИВИ...
Керамическая масса для изготовления стеновых лицевых изделий
Номер патента: 1477716
Опубликовано: 07.05.1989
Авторы: Кузьмин, Панченко, Сальников
МПК: C04B 33/00
Метки: керамическая, лицевых, масса, стеновых
...окраски. 3 табл.. гпроизводства Таблица 1 Содержание компонентов, мас.Составмассы Глина Суглинок Осадок сточных вод процессов трав" ления, хромирования и меднения Плав солей процесса термическогообезвреживания сточных вод лесохимического производства 40 40 40 62 59 56 52 49 46 30 30 30 6 8 10 б 8 10 1,6; п,п.п,3,5-8,7. Влажность выделяемого осадка 757.Плав солей образуется при процессе термического обезвреживания сточных вод производства канифоли, камфорного, соснового масел и других продуктов лесохимического производства и имеет следующий химический состав, мас.7.: Иа 4 РО 38,7; ИаОН 2,3 10 МаСО 54,5; примеси 4,5.Изделия на основе указанных масс готовятся методом пластического прессования, при этом осадок сточных вод процессов...
Рабочее оборудование экскаватора
Номер патента: 1476076
Опубликовано: 30.04.1989
Авторы: Панченко, Сахарчук, Султанмурадов
Метки: оборудование, рабочее, экскаватора
...козырек, прододд ьдьй р аз р ез,Ковш 1 имеет режущую кро.ку 2, коллектор 3 водяной смазки, нодопо,днод 5 дщцЙ рукав 4. Ковшеремепо гс 5 ВдОльФбалки 5 стрелы 6 при помощ:.д ролддков7, Режущая кромка состоит из верхней 8 и нижней 9 частейПод верхней .частью имеется полость 10 и дделевидные перегородки 11, Подача нопы изводоподводящего рукава 4 в полость10 осуществляется через коллектор3 гдри помощи привода механизма подачи нодь на режушую кромку. Оц состоит из цилиндра 12, поршня 13, штока14, на свободном конце которого размещена кремальерная шестерня 15, изубчатой рейки 16, закреддлеццод внизу цаправляющед балки 5 стрелы 6, Вместах выпуска и нагнетания воды установлены всасывающий 17 и нагцетательный 18 кддападг д,Цилиндры могут быть...
Способ цементирования скважин
Номер патента: 1474254
Опубликовано: 23.04.1989
Авторы: Котельников, Марчук, Панченко, Тамплон
МПК: E21B 33/14
Метки: скважин, цементирования
...данном графике давление гидроразрыва увеличивается на величину Рр - Р а давление нагнетания - ца величину Р -М 4 Р(фиг. 3). При последних двух операциях гцдрордзрыва оц происходит в непроницаемом пласте и дальнейшее его упрочнение не происходит.:-)то является сигналом возобновления дальнейшей цродавки цементного раствора.Госле закачки последуюгцей порции цементного ргцтвора цикл операций гидроразрыва повторяют на новой глубине./1 рнлер Колонну спускают на глубину 1400 м. Верхний разрез перекрыт кондуктором, спущенным цд глубину 600 м. Для интервала 600 в 1200 м, разрез которого представлен глинами, градиент разрыва равен 21 х 10 Па/м. Для интервала 1200 - 1400 м, разрез которого представлен преимущественно гра нуля рным и...
Способ термообработки фосфатного сырья
Номер патента: 1474079
Опубликовано: 23.04.1989
Авторы: Панченко, Стояк
МПК: C01B 25/01
Метки: сырья, термообработки, фосфатного
...при этом снижаетсястепень декарбонизации,Для осуществления предлагаемогоспособа обжига фосфатного сырья наколосниковой решетке не требуетсядополнительных капитальных затрат, Всуществующих конструкциях обжиговыхмашин организовывают подачу газовПар аметр ы Режим обжига Предлагаемый способ Известныйспособ Степень прокалки(декарбонизации) 0,85 0,92 0,89Содержание карбонатов, 7. 10 20 25 20Длительность импульса, сСкорость газов взоне импульса, м/с 0,8 1,0 1,2 0,5Скорость газов после действия импульса, м/сПолное время обжига, с 3000 3000 3000 3000Температура горячихгазов, К 1400 1400 1400 0,5 1000 1000 1000 0,2 0,25 0,3 0,5 1400 з 147 В горелки, установленные на начальном участке зоны обжига, подается основная часть воздуха и топлива,...
Вибровозбудитель
Номер патента: 1473865
Опубликовано: 23.04.1989
Авторы: Глебов, Гольдштейн, Горбушин, Земляков, Панченко
МПК: B06B 1/16
Метки: вибровозбудитель
...и надежности за счет снижения динамических нагрузок и обеспечения стабильной работы в период пуска,На фиг. 1 изображен вибровозбудитель, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Вибровозбудитель содержит приводной вал 1 с эксцентричной частью 2 и дебаланс 3, свободно расположенный на эксцентричной части 2 с возможностью вращения, например, на подшипнике 4. На экс центричной части 2 закреплена направляющая 5. В цилиндрической проточке дебаланса 3 свободно расположен поводок 6, выполненный в виде части полого цилиндра и охватывающий эксцентричную часть 2 и направляющую 5. На приводном валу 1 установлен дополнительный дебаланс 7 с возможностью поворота относительно оси вращения и фиксации на приводном валу, например, с помощью...
Электропривод
Номер патента: 1473056
Опубликовано: 15.04.1989
Авторы: Капысь, Кардашов, Лозинский, Панченко, Паранчук, Сметанюк
МПК: H02P 5/06
Метки: электропривод
...К двух центрированных случайных процессов Х и Ф. Процесс работы первого элемента 23 усреднения можно условно разделить на циклы, которые счедуют один за другим, а в каждом цикле можно выделить три фазы работы: первая фаза- интегрирование; вторая - перезапись напряжения с выхода операционного усилителя 32 на выход первого устройства 37 выборки в хранен, третья разряд конденсатора 36 обратной связи операционного усилителя 32 до нуля, Время действия первой фазы принято равным 15 с (Т=15 с); время действия второй и третьей фаз - по 0,5 с, т.е, суммарный временной промежуток Сд, в котором они происходят равный 1 с (=1 с). Общее время Тц цикла равно Т =Т+=16 с, В первой фазе цикла происходит интегрирование входного сигнала пер во го эле...
Керамическая масса для лицевого слоя строительного кирпича
Номер патента: 1470720
Опубликовано: 07.04.1989
Авторы: Кузьмин, Панченко, Сальников
МПК: C04B 33/00
Метки: керамическая, кирпича, лицевого, масса, слоя, строительного
...Н.Гунько Заказ 1433/27 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 после чего смешивают с отощителем и увлажняют до влажности 217., Смесь вылеживают 72 ч и наносят толщиной 5 мм на одну из ложковых и одну из тыч 5 ковых граней кирпича, после чего изделия сушат и обжигают.В табл. 1 приведен состав сырьевых смесей для лицевого слоя.Свойства составов приведены в табл, 2,Керамическая масса для лицевого 15 слоя строительного кирпича, включающая глину, отощитель и отход производства, содержащий гидрооксиды Са,Ее, Сг, М, Еп, Сц, А 1 и БхО , о т - л и ч а ю щ а я с я тем,...
Керамический флюс для сварки низколегированных сталей
Номер патента: 1470485
Опубликовано: 07.04.1989
Авторы: Абралов, Бор, Панченко, Садыков
МПК: B23K 35/362
Метки: керамический, низколегированных, сварки, сталей, флюс
...Обеднение металла шва марганцем снижает его прочностные характеристики. Экспериментально установлено, что введение ферромарганца ниже минимального уровня (5 О) практически не повышает прочностных свойств металла шва, увеличение его содержания более 8 О приводит к сильному упрочцсцию феррита и, как следствие этого, поникение ударно-пластических свойств при отрицательных температурах. Шлаковая основа флюса выбрана ца базе высокоустойчивых окислов титана (в виде рутила), алюминия (в виде глинозема) и магнита (в виде магнезита), Перечисленные компоненты обладают сродством к кислороду на уровне или выше вводимых во флюс легирующих элементов (Сг, Х 1, Мп). Слсдовательно, шлаковая основа на базе таких окислов способствует минимальному...
Устройство для подачи груза
Номер патента: 1465378
Опубликовано: 15.03.1989
Автор: Панченко
МПК: B65G 25/00
...пружинами 12, вмонтированными в пластины 13, 14 (фиг. 2) Каретка 2 также имеет два ролика 15, установленных с зазором а относительно внутренней направляющей 4. Два ролика 9 установлены с возможностью взаимодействия с наружными направляющими, а третий подпружиненный ролик 9 расположен с возможностью перемещения по внутренней направляюгцей 4. Толкатели 16 смонтированы на каретках 2 и служат для перемещения контейнеров.Устройство для подачи груза, в частности, контейнеров работает следуюшим образом.Тяговый орган, состоящий из горизонтально-замкнутой цепи 1 (фиг. 1) и каретки 2, расположенных на раме 8, приводится в движение с помощью привода 7. Каретка 2, перемещаясь в горизонтальных направляющих 3, 4 в направлении вращения приводной...
Способ диагностики воспалительных заболеваний костей и суставов
Номер патента: 1463221
Опубликовано: 07.03.1989
Авторы: Андреев, Коструб, Панченко
Метки: воспалительных, диагностики, заболеваний, костей, суставов
...- 8 дней раньше известных способов. сравнивают либо в милливольтах, либо в джоулях, что идентично. Перемещая датчик вдоль исследуемого участка, а затем поперекР получают теплограммы. Если тепловой поток от больного участка повышен по сравнению со здоровым более чем на 1800, диагностируют воспалительное заболевание.Пример. Больная Г., 29 лет, поступила в клинику костно-гнойной хирургии по поводу хронического травматического остеомиелита костей нижней трети левой голени, гнойного артрита голеностопного сустава слева. У больной отмечались выраженные боли в левой нижней конечности (голень, голеностопный сустав), отечность, гиперемия мягких тканей, повышение температуры тела до 38 С. В анализах крови СОЭ 28 мм/ч, лейкоцитов 6200....
