G01K 5/00 — Измерение температуры, основанное на расширении или сжатии тел

Номер патента: 66793

Опубликовано: 01.01.1946

Автор: Эльберт

МПК: G01K 1/08, G01K 13/02, G01K 5/00 ...

Метки: прибор, сыпучих, температуры

...припаяна вилкообразная трубка 2 с деревинной рукояткой 8, служащей для удобства введения прибора в штабель торфа, угля и т. п, В верхнюю часть трубки 1 введена груб ка-держатель головки 4. в котооой на промежуточном резиновом амортизаторе 5 монтирован манометр б. Последний тонкой трубочкой 7 соединен с теплоприемной зоной 8, которая герметически запаяна и заполнена легко расширяющейся жидкостью. Трубочка 7 изолирована от влияния внещней температуры асбеститом 9,Для облегчения ввода прибора в штаоель к медной трубке 1 с помощью штифта 2 прикреплен снабженный промежуточным пружинным амортизатором 1 С конусный наконечник 11,Вдоль всей трубки 1 проходит тонкая вспомогательная трубка 12 (диаметром 5)(7 мм), снабженная с одного конца ниппелем...

Номер патента: 67778

Опубликовано: 01.01.1947

Автор: Кураев

МПК: G01K 1/06, G01K 13/10, G01K 5/00 ...

Метки: буртов, внутри, куч, прибор, сыпучих, температуры, штабелей

...образом: зеркальце 7, обращенное под угломг 45 к шкале термометра 1, закреплено на металлическом стержне 8, способном двигаться в вертикальном направлении для того, чтобы иметь возможность наблюдать любой участок шкалы термометра, по скольку размеры зеркала 7 невелики (поле зрения его охватывает лишьчасть шкалы термометра), На конце зеркала 7, обращенном к термометру 1, закреплен протирочный материал 9 (кусок кожи), который плотно прилегает к поверхности термометра (со стороны шкалы), что дает возможность движением зеркальца вверх и вниз стирать пыль, а главным образом влагу, иней, которые образуются при большой разности температур воздуха в трубке и стекла термометра,Верхняя часть трубки закрыта крышкой 10, в которой помещено...

Номер патента: 148362

Опубликовано: 01.01.1962

Авторы: Габузов, Есьман, Керимов

МПК: E21B 47/06, G01K 5/00

Метки: глубинный, ртутный, самопишущий, термометр

...катушку 12 осуществляется при помощи привода 13, вращаемого часовым механизмом 2, Засвечивание пленки осуществляется двумя лампочками 14, вмонтированными с обеих сторон в светонепроницаемый кожух 15. Кожух имеет на боковой поверхности узкую щель по размеру капилляра, куда прижимается капиллярная трубка термометра. Во избежание засвечивания пленки, вся система заключается в светонепроницаемый кожух 16, служащий одновременно для крепления всех деталей термометра.Термометр укрепляется в переводнике 17 при помощи зажимов 18. Переводник вместе с термометром устанавливается над турбобуром или над долотом при роторном бурении и спускается в скважину.Принцип работы самопишущего термометра заключается в следующем.При изменении температуры...

Номер патента: 206471

Опубликовано: 01.01.1968

Авторы: Каптель, Юсупов

МПК: E21B 47/06, G01K 5/00

Метки: скважинах, температуры

...и повысить точность прибора.1.1 Я фиг. 1 схем;Тичсски 1 зобряжсно Оп:сь 1- Вяс.ос устроиство, ня фиГ. 2 - тсрмобаллон.Предлагаемый глубинный рсгистрируОщий тсрмомср (фиг. 1) состоит из лов 1 льпой головки 1, регистрирующего механизма, вклочающсго В себя часовой механизм 2 диаграммную каретку 3, скользящую по ходовому винту; корпуса 4 упругого элемента - геликса а, представляющего собой пустотелую и многоВитковую спиральную пружину, надетую на стержень и укрепленную у основания. Полость геликса соединена через капилляр с термобаллоном б.Максимальный ртутный термометр 7 предназначен для замера максимальной температуры в скважине и контроля записи основного термометра.Полости геликса и тсрмобаллона заполняются рабочей жидкость;о (вода,...

Номер патента: 301565

Опубликовано: 01.01.1971

Авторы: Ануфриев, Бел

МПК: G01K 5/00

Метки: патентно-тгки, шблис

...нагретый прозрачный газ, изратуру газа и термоприемниковным параметрам определяютизлучательную способность исстериалов.Предлагаемый способ позволяет повыситочность измерения. Сущность способа заключается в том, чтоизготавливают два одинаковых по размерам и чистоте поверхности термоприемника (в качестве термоприемников используют термо пары или термосопротивления, чистые или покрытые путем напыления исследуемыми ма.териалами). Термоприемники помещают в нагретый прозрачный газ, однородный в районе установки термопрпемников, и измеряют темо пературу газа и термопрнемников. Для правильного измерения относительной излучательной способности конструкцию термоприемников подбирают так, чтобы исключить влияние на их показания всех факторов,...

Номер патента: 444073

Опубликовано: 25.09.1974

Авторы: Иванченко, Израилев, Кот, Лазукин, Смирнов, Стеколин

МПК: G01K 5/00

Метки: величины, выходом, датчик, например, неэлектрической, температуры, токовым

...же зажиму присоединена1коллекторная цепь транзистора Т й-р-фь типа, в которую включен стабилитрон Д1 Коллекторная цепь транзистора Т , в кото 1 рую включен стабилитрон Д и змиттер 2ная цепь транзистора Т, в которую вклю 2чено термосопротивйение Я , присоединено к зажиму минус. К эмиттерам транзисторов Т и Т присоединено сопротивление1 2, которое уменьшает погрешность уст 3ройства.В качестве приемника информации могут быть использованы, например, источ О ник питания и амперметр, с которого про изводится съем информации. Датчик и приемник соединены парой жил кабеля связи, Передача информации производится методом интенсивности. Расстояние от 46 датчика до приемника может быть от нескольких метров до нескольких километров,Устройство...

Номер патента: 456988

Опубликовано: 15.01.1975

Авторы: Жукова, Курыгин, Смирнов, Чионов

МПК: G01K 1/00, G01K 5/00

Метки: опрокидывающихся, разрыва, ртути, столбика, термометрах

...капилляром.Однако известные устройства недостаточно точны.С целью повышения точности работы в предлагаемом устройстве дополнительная капиллярная трубка выполнена с сужением, имеющим каплеобразное поперечное сечение.На чертеже изображено описываемое устройство.Дополнительная капиллярная трубка 1 снием 2 напаяна на основной капилляр 3, ложенный в резервуаре 4 термометра.ройство работает следующим образом.мометр погружают на определенную глурезервуаром 4 вниз. На заданной глубирмометр замеряет температуру, опрокидывается. Устройство обеспечивает отрыв ртути в таком объеме, которое соответствует расширению ее при измеряемой температуре, При извлечении термометра из воды устройство 5 также обеспечивает фиксацию замереннойтемпературы,...

Номер патента: 487314

Опубликовано: 05.10.1975

Авторы: Денискин, Кондрашов, Михеев

МПК: G01K 5/00

Метки: дилатометрический, термометр

...высокои скорости испарения (или уноса) материала графитовых деталей днлатометрического термометра.Цель изобретения - увеличение ресурса работы дилатометрического термометра в указанных средах при высоких температурах (до 3000 С),Это достигается тем, что трубка и толкатель выполнены из спеченного карбида ниобия, а дилатомстрнческое тело - из спеченного карбида циркония.На чертеже изображен предложенный днл атометрический термометр. зобретения редм 20 тр, содержатометрическое что, с целью еде водорода толкатель выннобня, а диенного карбик термоме т ь и дила щийся тем, службы в ср ере, трубка и ного карбида ело - из спеч Дилатометричес щий трубку, толк тело, отличаю увеличения срока и инертной атмосф полнены из спечен латометрнческос т да...

Номер патента: 502236

Опубликовано: 05.02.1976

Авторы: Заничковская, Кочан, Мусиевская

МПК: G01K 5/00

Метки: температуры

...длясодержащее термвательно в плечидругие плечи котреохорд, подвижнтически связанвключенным чересхемы, отл ич аповышения точновторой реохорд, ввому, подвижнойсвязан с подвижн Известны устройства для измерения температуры, содержащие термопары, включенныепоследовательно в плечи дифференциальнойсхемы, в другие плечи которой включены резисторы и реохорд с подвижным контактом,кинематически связанным с реверсивным двигателем, включенным через нуль-усилитель вдиагональ схемы,Эти устройства вследствие нелинейностиградуировочных характеристик термопар не 1позволяют точно измерить температуру.С целью повышения точности измерения впредложенное устройство введен второй реохорд, включенный параллельно первому, подвижный контакт которого жестко...

Номер патента: 532018

Опубликовано: 15.10.1976

Авторы: Кондрашов, Михеев

МПК: G01K 5/00

Метки: дилатометрический, температуры

...толкатель и дилатометрическое тело (1, 2). Однако известные преобразователи имеют сравнительно низкую точность измерения.Известен также дилатометрический разователь (3), содержащий комп толкатель и дилатометрическое тело.недостатком этого преобразователя я сравнительно большая погрешностьний.Для снижения погрешности измерения в предлагаемом преобразователе компенсатор, толкатель и дилатометрическое тело в зоне облучения выполнены в виде полуцилиндров, которые установлены симметрично относительно друг друга, образуя полый цилиндрический элемент с наружным радиусом (Яз) Внутренние радиусы компенсатора и толкателя равны друг другу (Р), а внутренние радиусы дилатометрического тела (Р 2) и компенсатора (Р) (на длине дилатометрического тела)...

Номер патента: 542105

Опубликовано: 05.01.1977

Авторы: Грицай, Гуревич, Лариков, Чередниченко

МПК: G01K 5/00

Метки: коэффициента, расширения, термического

...содержит измеритель температуры 1, блок сравнения 2, первое реле 3, термостат 4, датчик скорости удлинения образца 5, первый дифференцирующий элемент б, регулирующий блок 7, блок памяти 8, нуль-индикатор 9, блок задания скорости нагрева 10, блок задания масштаба 11, второе реле 12, второй дифференцирующий элемент 13, делитель напряжения 14 и регистратор 15.Устройство работает следующим образом, В момент включения блок задания скорости нагрева 10 выдает через регулирующий блок 7 строго определенную мощность на нагреватель термостата 4, Образец начинает удлиняться, и на выходе датчика 5 появляется электрический сигнал в виде одногорбовой кривой. Вершина одногорбовой кривой является точкой перегиба кривой разгона. Для определения...

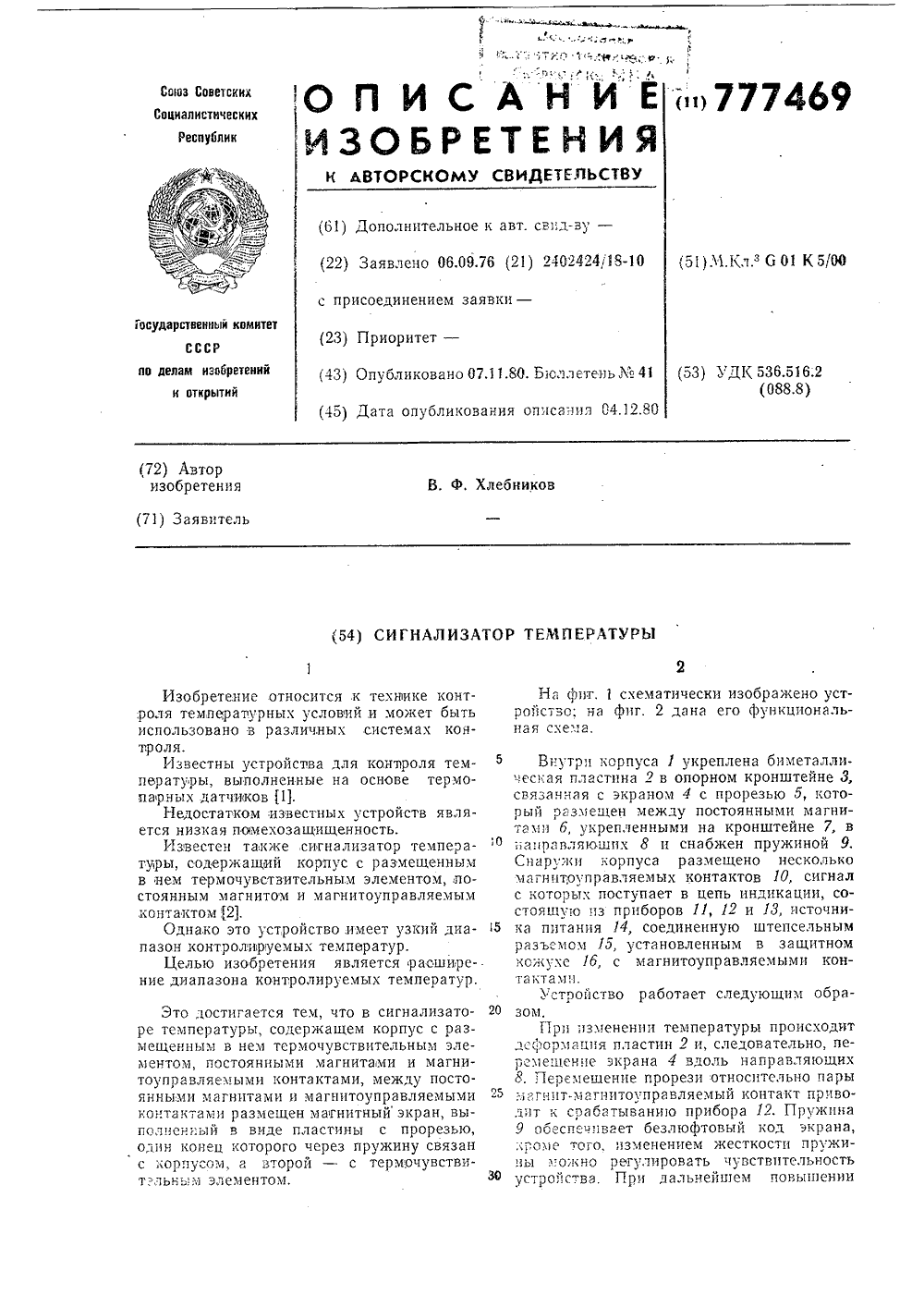

Номер патента: 777469

Опубликовано: 07.11.1980

Автор: Хлебников

МПК: G01K 5/00

Метки: сигнализатор, температуры

...повышении Изобретение относится и те роля температурных условий и использовано в различных сис троля. Известны устройства д пературы, выполненные н парных датчиков 11). Недостатком известных устр ется низкая пснмехозащищенност Известен тактке,сигнализат туры, содержащий корпус с р в нем термочувствительным эл стоянным магнитом и магнитоу контактом 12). Однако это устройство имеет пазон контролируемых температ Целью изобретения являет ние диапазона контролируемыхЭто достигается тем, чтре температуры, содержащмещенным в нем тсрмочувсментом, постоянными магнтоуправляемыми контактамянными магнитами и магииконтактами размещен м агнполнен:-:ый в виде пластинодин конец которого черезс корпусом а зторойтзльнь:и элементом. лизато с с разым...

Номер патента: 1442182

Опубликовано: 07.12.1988

Авторы: Кушнир, Полоус

МПК: A61B 5/01, G01K 5/00

Метки: атеросклерозе, облитерирующем, показаний, поясничной, проведению, симпатэктомии

...большеберцовой мышцы, Измерения проводятсяпри диапазоне температур 20-22 С при относительной влажности 45-50 Я в обычнойбольничной палате. Измерение проводится вгоризонтальном положении больного после10-минутного отдыха (у больного обнаженыконечности). Прикладывается датчик к соответствующей точке одной голени больногои через одну минуту снимается показания прибора в миливольтах. Путем расчетного коэффициента, конкретного для каждого датчика, выпускаемого промышленностью, эти данные переводятся в Вт/м.Процедура повторяется для другой голени.В случае, если тепловой поток находится в диапазоне 97-108 Вт/м, то делаетсявывод о целесообразности только консервативного лечения данного больного; еслитепловой поток больше 109 Вт/м, то делается...

Номер патента: 1463221

Опубликовано: 07.03.1989

Авторы: Андреев, Коструб, Панченко

МПК: A61B 5/01, G01K 5/00

Метки: воспалительных, диагностики, заболеваний, костей, суставов

...- 8 дней раньше известных способов. сравнивают либо в милливольтах, либо в джоулях, что идентично. Перемещая датчик вдоль исследуемого участка, а затем поперекР получают теплограммы. Если тепловой поток от больного участка повышен по сравнению со здоровым более чем на 1800, диагностируют воспалительное заболевание.Пример. Больная Г., 29 лет, поступила в клинику костно-гнойной хирургии по поводу хронического травматического остеомиелита костей нижней трети левой голени, гнойного артрита голеностопного сустава слева. У больной отмечались выраженные боли в левой нижней конечности (голень, голеностопный сустав), отечность, гиперемия мягких тканей, повышение температуры тела до 38 С. В анализах крови СОЭ 28 мм/ч, лейкоцитов 6200....

Номер патента: 1482654

Опубликовано: 30.05.1989

Авторы: Харитонова, Шадрин

МПК: A61B 5/01, G01K 5/00

Метки: детей, диагностики, заболеваний, соматических

...кабинете. при026 азу после раздевания, На термог х нижних конечностей выяви м поступила в отделение с желчевыводя ному типу. дование в т при 26 С ср термограмма С, ср рамма аг свече 4056 140 300 Куба ий С. А.616,р 1. Больная К 12 лет гас тр оэ нтер ологическ ое диагнозом - дискинезия их путей по гипомоторольной проводится обслермографическом кабинете зу после раздевания, На живота зарегистрирован я в правом подреберье о-инстру дтвержда р 2. Бол а в кард ской бол ятные ощущ1482654 Составитель П.ИвановТехред М, Ходанич Корректор О.Кравцова Редактор Т,Парфенова Заказ 2730/6 Тираж 643 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д....

Номер патента: 1583755

Опубликовано: 07.08.1990

Автор: Алейников

МПК: G01J 5/20, G01K 5/00, G01N 27/00 ...

Метки: величин, неэлектрических

...электрический сигнал в цифровой.код, значение которого, пропорционално изменению температуры, воздействующей на многофункциональный измерительный преобразователь 1, отобра-:жается на первом цифровом индикаторе 16. Ввиду того, что при начальной температуре, например, ОСвеличина заряда на внешней и внутреннейповерхности пьезочувствительногоэлемента 5 может быть отличной отнуля, первый нормирующий усилитель 9постоянного тока может содержатькомпенсационные элементы не показаны), с помощью которых на первом.цифровом индикаторе устанавливаетсязначение температуры, например нулевой,При изменении влажности воздуха,воздействукщей на многофункциональный измерительный преобразователь 1,полное комплексное сопротивлениепьезочувствительного...

Номер патента: 1645852

Опубликовано: 30.04.1991

Авторы: Пырин, Шполянский

МПК: G01K 5/00

Метки: температуры

...температуры среды 6 на величину Это изменение разности давленийравно оК(1+ Р,)-(Р-Р. ). (1+ Р,), (9)После преобразований и подстановки д 5 (8) в (9) получаем: ЬР (ЪЬс (Р,-Р ),Выражение (10) является основнойаналитической зависимостью способа измерения температуры, однозначноувязывающей выбранный (заданный) диапазон измерения температуры Д с свыбранным начальным перепадом давлений между полостями 1 и 2 и требуемым конечным перепадом давлений вэтих полостях ДР, измеряемым изме -рителем 5 давления. Легко убедиться,что измеряемый конечный перепад панлений ДР не зависит от абсолютных значений начальных давлений Р, и Г Р г в полостях 1 и 2, а эавпслт только от их начальной разности (РО( -Р ) и не зависит от абсолютных значений начальной...

Номер патента: 1689772

Опубликовано: 07.11.1991

Авторы: Алибеков, Клименкова, Кузнецов, Очередько, Юркова

МПК: G01K 5/00

Метки: датчик, температуры

...находится паэ 3, в котором помещена емкость 4, сообщенная с капилляром 5 и заполненная светопоглощающей жидкостью, закрепленная в пазу 3 крышкой б, которая крепится к корпусу 1 при помощи штатива 7, Капилляр 5 расположен между излучающим 8 и свето- приемным 9 световодами, закрепленными в держателе 10, который снабжен корректором 11 и перемещается по направляющим 12 и 13. Корректор 11 имеет стопор 14, с помощью которого держатель 10 фиксируется на нужном уровне. При эксплуатации прибора в условиях вибрации может перемещаться держатель 10, в результате чего возможно искажение измеряемой температуры. Чтобы исключить данное нежелательное явление, используют стопор 14.Закрепленные в держателе концы светоизлучающего 8 и светоприемного 9...

Номер патента: 1712793

Опубликовано: 15.02.1992

Автор: Онищенко

МПК: G01K 5/00

Метки: манок

...части резонирующей полости расположена введенная пробка с конусн ым срезом.На чертеже схематически изображен манок,Предлагаемое устройство 1 (3-голосовой манок) для имитации колоса водоплавающих птиц устроено на принципе колебания тонкопластичного металлического или пластмассового вибратора 3 (предназначено для кряковой утки и селезня), расположенного в кононической щели мундштука. Колебание вибратора осуществляется подачей выдыхаемого воздуха охотником. Образовавшийся таким образом звук по вертикальному каналу 5 ударяется в перегородку 7 корпуса 2, резонируется и с характерной утиной окраской через боковые (радиальные) отверстия 8 распростра1712793 45 50 Составитель А. АбалиевТехред М.Моргентал Корректор М, Демчик Редактор Э. Слиган...

Номер патента: 1719921

Опубликовано: 15.03.1992

Автор: Хомин

МПК: G01K 5/00

Метки: медицинский, термометр

...ней части кор де кармана, Т во представле тов с внутрен прикреплены у концом с шари дена внутрь и гранями, Друг из кармана к 2инистыми стельными план- ными свойствами и иглой клинышком на одном зовано экологически безтво, размещенное в нижпуса, выполненной в виермометрицеское вещестно в виде двух элеменними гранями, к которым казанные планки, Игла ком или клинышком ввеолости, ограниченной ой конец иглы выведен началу шкалы. 6 ил.1719921 3 Показчик температуры 4 содержит верхнюю оконечность 1 О,нижнюю оконечность 11, шариМ 12.Направляющая планка 6 с магнитыми свойствами включает в себя отверстия для винтиков 13, направляющие канавки 14 для шарика 12.Термометр работает следующим образом.При увеличении температуры на О гревательные элементы...
