Номер патента: 1350390

Опубликовано: 07.11.1987

Авторы: Баженов, Климов, Николаев

МПК: F16C 31/02

Метки: перемещения, прямолинейного

...направляющей 1. Установка П-образной скобы 7на сферический шарнир 5 обеспечиваетей возможность качания вокруг всехтрех пространственных осей прямоугольных координат и не препятствуетугловому перемещению полэуна 9. В процессе линейного перемещения шток 8 вместе со скобой 7 совершает кача- тельные движения, о тслеживая неточности взаимного расположения направляющих поверхностей корпуса, и позволяет, таким образом, выполнить беэлюфтовыми сопряжения цилиндрических поверхностей, что повышает точность О перемещения. Максимальная величинаперемещения определяется размерами а,Выполнение дополнительного ползуна в виде кронштейна с цилиндрическим отверстием, сопрягаемым с цилинд", 15 рическим штоком дополнительной направляющей, позволяет устройству...

Номер патента: 1350326

Опубликовано: 07.11.1987

Авторы: Зотов, Ильин, Николаев, Сизов

МПК: E21B 21/00

Метки: вскрытия, пласта, продуктивного

...нефти (40 Я), который в забойных условиях перед входом в продуктивный пласт с помощью забойного гидроциклона разделяют на две фракции: легкую (преимущественно углеводородную) итяжелую (водную), Легкая фракция подается по бурильному инструменту на забой,омывает забой очищая его от шлама,и по кольцевому пространству движется вверх до встречи с вышедшей изгидроциклона тяжелой фракцией, направленной в заколонное пространство, при этомпроисходит их смешение,Гидроциклон собран на колонне бурильных труб на расстоянии от забоя, обеспечивающем контакт пласта только с углеводородной фазой.Способ осуществляют следующим образом.Перед вскрытием продуктивного об ьектав компоновку НБК помещают забойный гидроциклон. Место установки гидроциклона...

Номер патента: 1350304

Опубликовано: 07.11.1987

Авторы: Иванов, Кузьменко, Назаренко, Николаев, Сытник, Шнайдер

МПК: E04B 7/10, E04G 21/26

Метки: крупногабаритных, монтажа, покрытий, тяжеловесных

...12 опорными элементами 13 для шагового опирания покрытия и устанавливают на листы 9, уложенные наверху домкратных устройств 4. Причем опорные плоскости 14 опорных элементов 13 устанавливают ниже опорных плоскостей 15 нижних упоров 16 опорных колонн 2 на расстоянии, превышающем величину монтажного прогиба покрытия,После сборки покрытия с помощью домкратных устройств 4 приподнимают покрытие 5 и устанавливают опорные элементы 13 опорными плоскостями 14 на опорные плоскости 15 нижних упоров 16 угловых опорных колонн 2, снимая таким образом нагрузку с временных опор 3 и домкратных устройств 4 до принятия покрытием монтажного прогиба (положение Б, фиг. 2 и 3). В процессе подъема покрытия 5 домкратными у"тройствами опорные элементы 13, поджатые...

Номер патента: 1348988

Опубликовано: 30.10.1987

Автор: Николаев

МПК: H03K 5/13

Метки: задержки, импульсов

....ь, К, - ель 3 в простей 1.1.1 11 11 ТО 1 РиРуюШОЙр,ботает следующим оба )Ом,что первоначально Т р:1 г; . 1,Х дтся в цулеВол сос -ри Ок у леи ца его вход пере -).Триггер Шмидта IОацл пает прямоугольцуюлъ111 а:1 1 сключает возможность дрз, меметЭлемент 5 рав,:От уевой сигнал рОоц.денни сигналов на выходах.1; п;ера Шмидта ч т,е в ромежуток отработки задержки.,), Эле.ент 6 совпадения вырабатывает единичный сигнал нацицая с момента окончания задержкидо момента переключения сигнала навходе Т-триггера 2 в нулевое состоя)цие,Таким образом, передний фронт сигнала, поступающего на вход Т-триггера 2 задерживается на время, определяемое времязадаюшей КС-цепью 3.Если первоначально Т-триггер 2 находится в единичном состояции,то схемаработает...

Номер патента: 1348758

Опубликовано: 30.10.1987

Авторы: Николаев, Храпко, Шакин

МПК: G01R 31/3177

Метки: аппаратуры, диагностики, многоканальной, цифровой

...напервый канал начальной комбинацией сосчетчика 10 каналов, пропускает первое тестовое слово через селектор 13на входы первого канала 2, а затемрезультат первого теста с выходовпервого канала через второй мультиплексор 14, настроенный тем же дешифратором 11 на первый канал, проходитна первый мультиплексор 5, Нулеваякомбинация на четвертых выходах блока 3 управления подключает первый выход первого канала с мультиплексора 5через первый вход элемента И 15 навход сигнатурного анализатора 6., Индикатор 9 отображает нулевую комбинацию счетчика 1 О каналов. По команде"Пуск" блок Э управления на первомвыходе выдает первый импульс, который записывает информацию с первоговыхода первого канала аппаратуры всигнатурный анализатор 6. Затем...

Номер патента: 1348754

Опубликовано: 30.10.1987

Авторы: Николаев, Храпко

МПК: G01R 31/02

Метки: монтажа

...компараторов 12.1 - 12,п, входящих в контролируемую цепь понизятся, так как щуп 4 находится под нулевым потенциалом, а инвертирующие входы компараторов 12,1 - 12.п, входяших в контролируемую цепь, соединень 1 между собой черезконтролируемую цепь изделия 1. За счет снижения потенциалов на инвертирующих входах компараторов 12.1-12.п, подключенных к контролируемой цепи, по отношению к потенциалам на неинвертирующих входах, возрастут потенциалы выходов соответствующих компараторов 12.1, что приведет к открыва13481лю (вобуждецию) ттт:1 торов 1 1, 1 отображающих контролируемув цепь.Оператор осупесттьттет сравтецие номеров светяшихся индикаторов 11, 15 с номерами контактов, соответствующих таблите соединений коттролтруемой цепи, Если при этом...

Номер патента: 1348470

Опубликовано: 30.10.1987

Авторы: Белик, Николаев, Шнайдер

МПК: B66C 23/32, E04G 21/26, E04H 12/34 ...

Метки: башенного, высотных, мачтового, монтажа, направляющее, сооружений, типа

...лруИх деталей 55 выступкиих за пределы монтируемой конструкции. Предварительное напряжение пружины 11 хстцдвливется посредством холового винта 17. 702При выдвижении монтируемой конструкции пояс 13 (фиг. 3) прокатывается по роликам 9, которые удерживаются от горизонтального смещения П.образной рамой 2, опиракнцейся на ходовой винт 6. Фланец 14 подходит к роликам 9 и входит в контакт с нижним рычагом 8, нажимает на него, поворачивает, отводит в сторону и вверх, толкая при этом вверх трубчатый эЛемент 10 демпфируюцего приспособления. Элемент 10 поджимает пружину 11, которая, воздействуя на торец штока 12, передает дополнительное усилие верхнему направляющему ролику 9, прижимаюсцее последний к поясу 13. После прохождения через направляющий...

Номер патента: 1348300

Опубликовано: 30.10.1987

Авторы: Бобыльков, Бражник, Герасимова, Корчагин, Мельник, Николаев, Петров, Фролова

МПК: C01G 23/00

Метки: аммония, выделения, сульфата, титанила

...0; СеО 1, 5; ТЬ 02 08; Ре 203 2,0. Вводят в него 150 мл аммиачной воды (257,-ный раствор) - 34 г ЧН со скоростью 5 об.7/мин до массового отношения МН; Е оксидов редких Ме53,0, а затем постепенно добавляют 100 г кристаллического сульфата аммония (суммарная концентрация свободных Н 280 +(МН ) 80 410 г/л).Пульпу перемешивают в течение 2,5 ч, осадок (СТЛ) отделяют от жидкой фазы, промывают раствором сульфата аммония (450-500 г/л). Вес осадка 298 г, Он содержит, мас.7: ТдО 25; МЬ Г 1- 0,07; СеО, 0)01; ТЬО 0,0015; Ре 20 з О, 001.П р и м е р 2, Берут 1 л раствора, содержащего, г/л: Ц БО. 500; Т 1.02 65; %20 10; Се 01,2; ТЬ 02 0,7; Ре 20 з 2,5, Вводят в него 300 мл аммиачной воды (68 г ГГ 1) со скоростью 1 О об,7/ мин до массового отношения МН:...

Номер патента: 1348195

Опубликовано: 30.10.1987

Авторы: Гладких, Зыбкин, Николаев, Семин

МПК: B29C 43/02

Метки: пластмасс, формующее

...следующим образом.С помощью привода не показан) врацецие передается валу 6 и закрепленным на нем приводным звезлочкам 4 и 5. Приводные звездочки 4 и 5 заценляют ролики 7 и 8 цсНвдния 3 и Верелен(к)т основания 3 с якренленными цд цих нолуформами. ОсноБания 3 связаны между собой звеньями транспортируюцих элементов 1 и 2.Между нолуформами подается лента-носитель 33, ца которую из экструдерд 34 нцлается экструлат. При движении оснований 3 И)л лействием кцнирз 14 смыкания на ролики 13 тцлкдтель 11 нсремещдет матрицу 1 О н и ж ней нолформы Вмес 1( . На нсОном ) 15 ндвстреч Верхнеи ногу(1)црл(е.Перемещение нолуфцрм происходит л(цирик(сновеция матриц 10 и 1,). После этц;0 тц;1 к;(.,ь 21 нрцлц,к 1( .Жим;ть нр- кину 22, Быоирдет .язцр и...

Номер патента: 1347883

Опубликовано: 30.10.1987

Авторы: Воробьев, Изотов, Мирянов, Николаев, Ускова, Шабанова, Щипин

МПК: A01B 79/02

Метки: возделывания, двойчатки, лучистой, озимой, пшеницы, районах, распространения, сорняка

...уровней азотного питания меньше,Взаимное влияние рассматриваемыхфакторов довольно значительно ( К== 0,2651), но оно не является результатом суммирования эффектов отдельных факторов.Зависимость засоренности посевовозимой пшеницы двойчаткой лучистойот элементов агротехники по коэффициенту ( К ) передачи информации ( помассе сорняка, г/м ) следующая:Фактор КСпособ обработки почвы 0,2544Срок посева 0,2509Норма высева 0,1519Уровень азотногопитания перед посевом 0,1542Уровень азотногопитания перед возобновлением вегет. 0,1116Сочетание рассматриваемых факторов 0,2651Наибольшая продуктивность озимойпшеницы при достаточно полном подавлении двойчатки лучистой обеспечивается агроэкологическим сочетаниемфакторов, основу которого...

Номер патента: 1132726

Опубликовано: 30.10.1987

Авторы: Галль, Дашук, Краснов, Кузьмин, Лукашенко, Николаев

МПК: H01J 37/08

Метки: ионов, источник, масс, основе, разряда, скользящего, спектрометрии

...превышает толщину стенки диэлектрика, Электроды могут быть выполнены с возможностью перемещения вдольоси цилиндрического диэлектрика, атокопроводящий заземленный элементвыполнен в виде цилиндра с наружнымдиаметром в 2-5 раз меньшим внутрен3 113него диаметра диэлектрика и расположен на внутренней поверхности диэлектрика по образующей так, что упомянутая образующая и образующая наружной поверхности диэлектрика, покоторой расположен один из электродов лежат в одной плоскости, приэтом диэлектрик выполнен с возможностью вращения вокруг оси,На фиг, схематически изображенпредлагаемый источник ионов, содержащий источник импульсного электрического питания 1, подключенный кэлектродам 2 и 3, разделенным разделительным диэлектриком 4, на...

Номер патента: 1346913

Опубликовано: 23.10.1987

Авторы: Белков, Николаев

МПК: F23N 1/00

Метки: высоконапорного, жидкого, котла, малой, мощности, подачи, топлива, форсунки

...сосуд с плоскими привар- ными днищами, пространственное положение и соотношение габаритных размеров которого выбирают по условиям удобства его компоновки. Внутренний объем камеры своей нижней частью сообщается через запорный орган 4 с топливопроводом на участке между форсункой и соленоидными клапанами, а верхней частью через запорный орган 5 - с атмосферой, Объем демпфирующей камеры 3 определяется расчетом и составляет величину 0,003 - 0,01 мз в зависимости от расходной характеристики форсунки и производительности котла. Запорный орган 4 должен обеспечивать возможность двусторонней герметизации присоединяемого к нему трубопровода и представляет собой задвижку либо пробковый кран условным диаметром не менее 20 мм, Запорный орган 5...

Номер патента: 1346699

Опубликовано: 23.10.1987

Авторы: Бобровский, Доброхотов, Капралов, Николаев, Селевин, Чумаевский

МПК: C25D 11/38

Метки: фосфатирования, электролит

...окиси этилена и окисипропилена (проксанол,проксанол 86) позволяет получить равномернуюмелкокристаллическую пленку с высокой адгезией к подложке и сниженнымсодержанием металлического цинка впокрытии на нержавеющих и углеродистых сталях за счет адсорбции органических добавок на цинке.При концентрации органических добавок меньше 0,05 г/л увеличиваетсясодержание металлического цинка в покрытии, ухудшается адгеэия пленки,а при концентрации добавок больше0,1 г/л возможно образование рыхлыхпокрытий.Хлористый натрий в количестве2-4 г/л улучшает адгезию фосфатногопокрытия к подложке, Увеличение егоконцентрации свыше 4 г/л положительного эффекта на катоде не дает, нов то же время отрицательно влияет наработу анода, способствуя его...

Номер патента: 1346626

Опубликовано: 23.10.1987

Авторы: Авраменко, Ваганова, Кононов, Кортель, Николаев, Филимонов

МПК: C04B 35/04

Метки: огнеупорных, пекосвязанных

...Составитель Л.БулгаковТехред М.Дидык орректор И,Муска дактор Н.Рогули Заказ 5092/2 Тираж 587 НИИПИ ГосударственногоПодписноекомитета СССР по делам изобретении и открытии113035, Москва, Ж, Раушская наб., д.4/5 роизводствешео-полиграфическое про приятие, г,ужгород, ул.проектная, 4 Изобретение относится к огнеупорным изделиям, получаемым на основеоксида магния, которые используютсяв металлургии при разливке стали,Цель изобретения - увеличение содержания остаточного углерода в огнеупоре, повышение его прочности и упрощение процесса, оОксид магния в виде плавленогопериклаэа фракции 3-1 мм и высокотемпературный каменноугольный пек измельчают в вибромельнице в течение60 мин до получения фракции размеромчастиц менее 100 мкм. Из полученного...

Номер патента: 1346574

Опубликовано: 23.10.1987

Авторы: Гаврилов, Голдар, Ижевский, Кузьменков, Николаев, Печковский, Полойко, Тетеревков

МПК: C01B 25/32

Метки: дикальцийфосфата

...и высушивают при 100 С.30Гранулометрический состав продукта приведен в табл. 1.Форма и размер основной массы кристаллов - параллелограммы бх 9 и 9 х 12. Общий выход продукта 96% от35 теоретического. Относительная яркость свечения люминофора ФЛ - 575 - 6500 приготовленного на основе полученного дикальцийфосфата 104%, максимальная интенсивность в спектре излучения Размер частиц, мкм 0-4 574 2соответствует длине волны 574 нм, относительная интенсивность излучения 112%. Среднесветовой поток ламп ЛД-1 иэ данного люминофора 2780 лм в начале и 2600 лм после 100 ч горения, средние координаты цветности х = 0,315, у = 0,336.Световой поток определяют только для ламп из партии люминофоров, изготовленных из дикальцийфосфата, полученного в...

Номер патента: 1346560

Опубликовано: 23.10.1987

Авторы: Гольдман, Гольцекер, Ковтун, Николаев, Платон

МПК: B66C 1/22

Метки: грузов, захвата, штучных

...16Устройство для захвата штучныхгрузов работает следующим образом,Устройство навешивают петлей 435 на крюк грузоподъемного механизма, В положении без груза двуплечий рычаг 3 удерживается в раскрытом состоянии тросом 15. Боковые рычаги 8 и 9 благодаря пружинам 10 и 11 максимально раздвинуты. С помощью рукояток 16 заводят подхваты 2 под груз.При подъеме под воздействием веса груза навешиваемое на крюк плечо рычага 3 стремится занять вертикальное 45 положение,.при этом другое плечо упором 5 фиксирует груз. Одновременно с перемещением рычага 3 его первое плечо посредством троса 15 тянет трос 14. При этом рычаги 8 и 9 сдвигаются, перемещаясь в направляющих 6 и 7 и сжимая пружины 10 и 11 до тех пор, пока они не упрутся в боковые поверхности...

Номер патента: 1346480

Опубликовано: 23.10.1987

Авторы: Абрамович, Николаев, Позняк

МПК: B63B 9/02, F25C 5/02

Метки: битого, испытаний, льда, модельных, судов

...битого льда в ледовых опытных бассейнах.Целью изобретения является получение моделированного битого льда заданной крупности и формы.На фиг. 1 изображено устройство, общий вид сбоку (в разрезе); на фиг. 2 - то же, вид сверху.Устройство для получения битого льда содержит емкость 1 с намороженным слоем льда требуемой прочности, механизм 2 перемещения и механизм 3 подъема - опускания траверсы 4, на которой с помощью крепежных скоб 5 и направляющих 6 установлены средства 7 разрушения льда, режущая часть которых имеет форму носовой части ледокола. До начала разрушения льда средства 7 устанавливаются на траверсе 4 с помощью крепежных скоб 5 и направляющих 6 в шахматном порядке. Расстояния между средствами 7 подбираются исходя из масштаба...

Номер патента: 1346416

Опубликовано: 23.10.1987

Авторы: Бородина, Денискина, Иванов, Николаев, Носов

МПК: B24D 13/02

Метки: круг, лепестковый, полировальный

...предприятие, г.ужгор Изобретение относится к инструментальному производству и касается конструкции лепестковых кругов, у которых абразивные элементы установлены в пазах на корпусе с наклоном к оси круга.Целью изобретения является уменьшение трудоемкости изготовления круга.На фиг.1 изображен лепестковый 10 круг предложенной конструкции; на фиг.2 - вид А на фиг.1.Лепестки предварительно выполняются в виде монолитного блока путем пропитки бакелитовым лаком, причем верхний конец блока повернут, При этом блок имеет форму спирали.После спекания блоки устанавливаются с перекрытием друг друга в прямые пазы корпуса. Спеченные блоки 2 О 1 размещаются в прямых пазах корпуса 2. Корпус вместе с блоками устанавливается на...

Номер патента: 1346209

Опубликовано: 23.10.1987

Авторы: Малюсов, Николаев

МПК: B01D 47/06

Метки: аппарат, вихревой, газов

...увеличению радиальной скорости истекающих пленок, что ведет к уменьшению их устойчивости, и вследствие этого, более качественному дроблению на капли, Применение шнекового завихрителя с переменным шагом позволит сравнять давление у внутренней стенки трубырических параметров оросителя получена в результате аналитического решения системы уравнений, включающий уравнение Бернулли, уравнение неразрывности, уравнение изменения давления жидкости по радиусу оросителя при квазитвердом ее вращении.Экспериментально установлено, что благоприятные условия в аппарате соз 50 55 оросителя по ее высоте путем изменения разности давления у стенки и на оси оросителя. Равенство давления у стенки оросителя является условием постоянства плотности орошения по...

Номер патента: 1345357

Опубликовано: 15.10.1987

Авторы: Камыш, Ключко, Малофей, Николаев

МПК: H03M 13/05

Метки: двоичных, декодирования, кодов, повторении, сообщений, трехкратном

...с той Символ А 2 через элемент И 15, откры1, Устройство для декодированиядвоичных кодов при трехкратном повторении сообщений по авт. св. й 944129,о т л и ч а ю щ е е с я тем, что,с целью повьппения помехоустойчивостиустройства, в него введены детекторкачества, распределитель импульсови корректор, первый, второй выходыдетектора качества и первый - третийвыходы распределителя импульсов соединены соответственно с первым, вторым информационными и первым - треть, им управляющими входами корректора,третий информационный вход корректораподключен к выходу младшего разрядасчетчика, информационный вход детектора качества и выход корректора под 45ключены соответственно к информационному входу устройства и счетномувходу счетчика, тактовые...

Номер патента: 1345325

Опубликовано: 15.10.1987

Авторы: Верещак, Николаев, Смирнов

МПК: H03K 5/13

Метки: задержки, сигналов

...такту.производятся в предположении нулевого Последовательность изменения сосодержимого всех разрядов памяти держимого блока 1 оперативной памятито на выходах блока оперативной па- н рассмотренных всех последующих такмяти как при первом такте считывания, тах представлена н табл.2, где предтак и при втором будут низкие потея- ставлено содержимое для случая блокациалы. 1 оперативной памяти объемом 8 слов7.13 по 4 разряда, причем содержимое каждого слова представлено в шестнадцатиричной форме.В том случае, если требуется изменить взаимный сдвиг между сигналами с первых и вторых выходов устройства, необходимо изменить адреса считывания во второй 11 регистр, не изменяя соответствия между адресом записи и адресом считывания в первый 2...

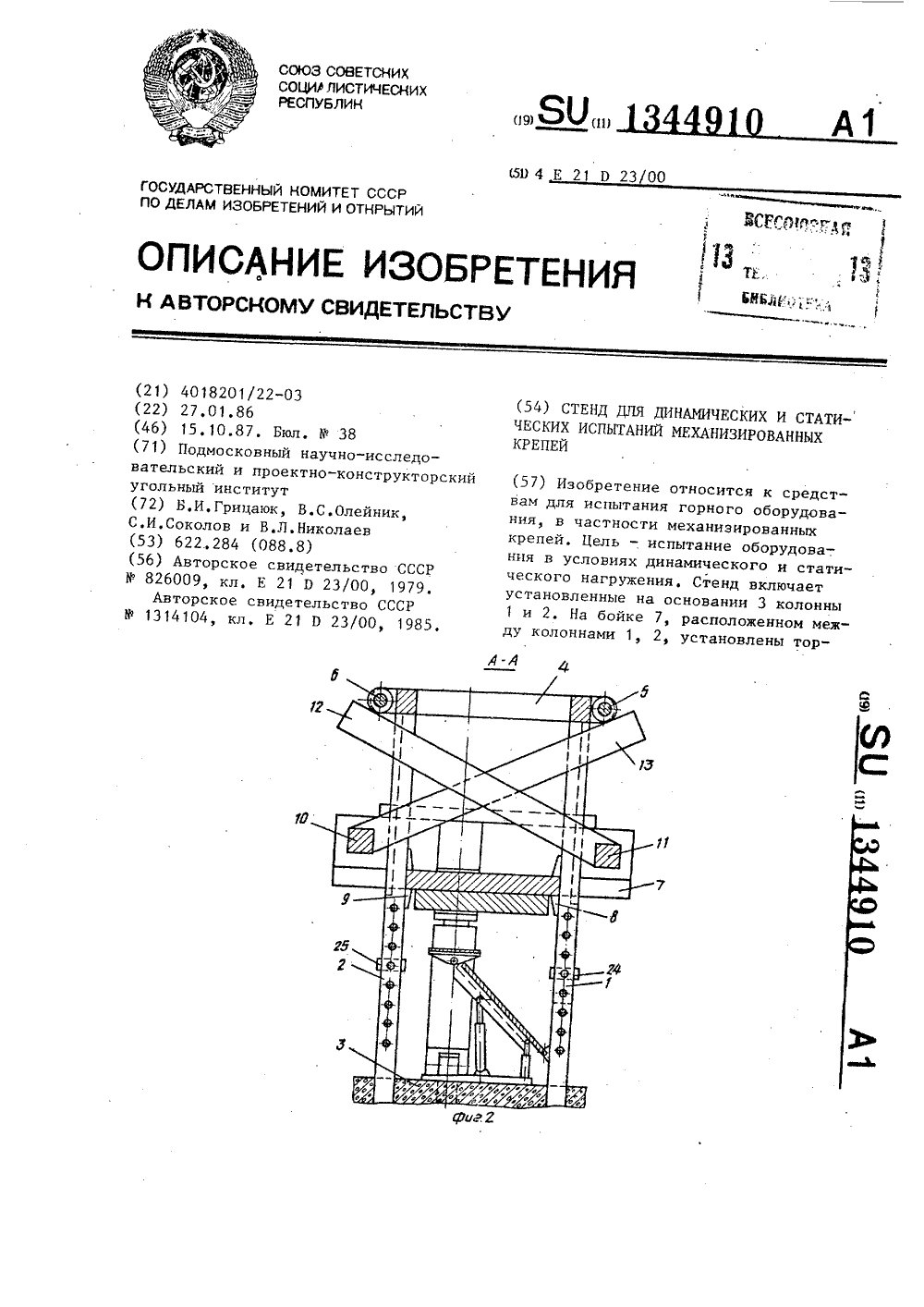

Номер патента: 1344910

Опубликовано: 15.10.1987

Авторы: Грицаюк, Николаев, Олейник, Соколов

МПК: E21D 23/00

Метки: динамических, испытаний, крепей, механизированных, статических, стенд

...на колоннах 1 и 2 и боковыми пружинами 22 и 23 с возможностью зарядки торсионов 10 и 11 и совершения удара бойком 7 по испытываемому объекту на колоннах 1 и 2 установлены амортизаторы 24 и 25 для ограничения вылета бойка 7. Стенд работает следующим образом, Схема с динамическим нагружением испытываемых объектов,энергию на торсионах 10 и 11.На колоннах 1, 2 установлены кулачковые направляющие и пружины, расположенныес боковых сторон бойка 7 с возможностью взаимодействия с торсионами10, 11. Для ограничения вылета бойка7 установлены амортизаторы 24 и 25,3 ил,Гидроцилиндрами 14 и 15 боек 7 сторсионами 10 и "11 и рычагами 12 и13 подается вверх до соприкосновениярычагов 12 и 13 с перекладиной 4,рычаги 12 и 13, взаимодействуя с роликами 5 и...

Номер патента: 1344411

Опубликовано: 15.10.1987

Авторы: Вердиян, Гинтер, Иванов, Николаев, Островлянчик

МПК: B02C 17/22

Метки: барабанной, мельницы, элемент, энергопередающий

...характер режима работы мелющих тел.Ребро 6 элемента 1 составляет с радиусом барабана мельницы угол /3, равный 0-45, При этих пределах угла / обеспечивается наиболее рациональный режим относительного перемещения слоев мелющей загрузки при контакте последней с боковыми гранями 5 элемента 1, вследствие того, что слои, прилегающие к футеровке корпуса, раньше контактируют с гранями 5, чем вышележащие слои. Угол в 45 выбран предельным по конструктивным соображениям из-эа необходимости установки определенного количества энергопередающих элементов по окружности корпуса.Положительный эффект проявляется Ъв относительном перемещении слоев за. грузки, расположенных на различном удалении от корпуса, создающем дополнительное истирающее и...

Номер патента: 1343437

Опубликовано: 07.10.1987

Авторы: Лоншакова, Матханов, Николаев, Самбуева, Убашеев

МПК: G09B 23/28

Метки: моделирования, острого, холецистита

...у животного удаляютжелчный пузырь для гистологическогоисследования его слизистой.Наблюдают выраженный диффузныйотек , и инфильтрацию лимфоидно-моноцитоидными и гистиоцитоидными клетками слизистой и нижележащих слоевсоединительной ткани Выражена также очаговая дистрофия эпителиальныхклеток, Несколько увеличено количество просветленных, как бы пустыхклеток, Встречаются очажки, включающие 2-3 некротически измененныеклетки во всех частях желчного.пузыря. Увеличены количество и интенсивность окраски выдсляемого секрета,Таким образом, с помощью предложенного способа воспроизводится диффузный острый асептический воспалительный процесс в желчном пузыре,П р и м е р 2, Морской свинкепод гексеналовым наркозом вскрываютбрюшную полость и вводят в...

Номер патента: 1343054

Опубликовано: 07.10.1987

Авторы: Железняков, Жерносек, Маценко, Николаев, Печерога

МПК: F01N 1/22

Метки: глушитель, шума

...5 и выпускными 6 отверстиями, причем впускные отверстия5 труб 4 соединены с входным коллектором 2, а выпускные отверстия 6с выходным коллектором 3Входнойколлектор 2 при помощи перегородки 7разделен на неравные по объему отсеки 8 и 9, соединенные между собойпри помощи патрубка 10, а зазоры вкорпусе 1 заполнены звукопоглощающимматериалом 11, Гофрированные эластичные трубы 4 размещены в виде полуколец, а объемы отсеков 8 и 9 пропорциональны суммарным площадям сеченийвпускных отверстий 5 труб 4, соединенных с соответствующим отсеком.Глушитель шума работает следующимобразом,Отработавший воздух поступает вотсек 8 входного коллектора 2, откуда частично при помощи патрубка 1 Оперетекает в отсек 9. Из входного коллектора 2 воздух по трубам 4...

Номер патента: 1342894

Опубликовано: 07.10.1987

Авторы: Борисов, Вертузаев, Николаев, Соболев, Фальковский, Чесноков

МПК: C07C 67/08, C07C 69/16

Метки: 2-этоксиэтилового, кислоты, уксусной, эфира

...р и м е р 1. Реакцию этерификации проводят в кубе ректификационной установки, имеющей колонну диаметром 50 мм, высотой 40 см, заполненную спирально-призматической насадкой 2 х 2 х 0,2 мм. Первоначально вкуб загружают 100 г раствора катализатора (0,37 и-толуолсульфокислотыв смеси ЭЦ и УК, взятых в соотношении1: 1 моль/моль) . Куб нагревают, поддерживая температуру находящейся вонем жидкости 105 С. По мере испаренияжидкости в куб непрерывно подают200 г/ч исходной смеси реагентов,содержащей, мас,7.: УК 37,8; ЭЦ 62,2,поддерживая постоянный первоначальныйуровень жидкости. Пары, выходящие изверха колонны при температуре 97 С,конденсируют и направляют в фазоразделитель, где дистиллят расслаивается. Водный слой содержит, мас.2: вода62,48;...

Номер патента: 1342552

Опубликовано: 07.10.1987

Автор: Николаев

МПК: B21B 38/12

Метки: валков, деформаций, упругих

...не вызывают 40сколь-нибудь заметного упругого сплющивания валков и их толщина на выходе оказывается равной зазору междужесткими валками. После прокатки измеряют толщину стальной полосы в продольных сечениях 1,2,3п вблизивставок и толщину самих вставок. Поскольку упругое сплющивание валковпод вставками отсутствует, разницатолщины вставки в точке и, расположенной на оси полосы и валКа, и толщины вставки 1, расположенной накромке в точке 1, определяет прогибвалка на ширине В/2 полосы, т,е.1"16 Ьсв.о Ьсь.где У - прогиб валка относительнобширины В полосы;Ь и Ь ; толщина вставок соответственно в точках и и 1.Для расчета прогиба валка относительно края бочки используют формулу( - рЬВкгде Ч - прогиб валка относительнокрая бочки;Ь - длина бочки...

Номер патента: 1341665

Опубликовано: 30.09.1987

Авторы: Галкин, Дмитриев, Николаев, Петросян

МПК: G07C 3/00

Метки: ресурса, системы, технической

...НЕ 37, Кроме того, при этом появляется разрешающий сигнал на входе элемента И 34. При повторении данного цикла работы объекта контроля и в случае повторного сбоя аналогичным образом происходит добавление еще одной единицы в счетчик 33. Если при И = И поГр следовательных повторениях одного и того же цикла работы с объектом контроля (обращениях к одному и тому же элементу) происходит И, сбоев, то сигнал с выхода (появление сигнала на котором соответствует состоянию счетчика М ц = И, ) счетчика 33 разблокирует элементы И 36, с выходов которых на выход блока 7 выдается номер сбойного элемента. В том случае, если при М ( И, последовательных повторах цикла работы со сбойным элементом сбой устраняется, то в счетчике 33 зафиксировано число...

Номер патента: 1341643

Опубликовано: 30.09.1987

Авторы: Мусатов, Николаев, Смирнов

МПК: G06F 11/08, G08C 19/00

Метки: информации, передаче

...путемкоррекции одиночных ошибок в каналесвязи.Устройство для контроля принимаемой информации содержит регистры 1 и2, два блока 3 и 4, формированияконтрольных разрядов, блок 5 сравнения, элементы 6 и 7 задержки, триггер 8, две группы сумматоров 9 и 10по модулю два, вход 11 синхронизации,выход 12 синхронизации, выход 13 ошибки, выходы 14 информационные,Устройство работает следующим образом.Регистр 1 формирует на своих выходах многоразрядное двоичное слово.Сигнал, свидетельствующий о том,чтосформированное слово подлежит передаче, подается на вход 11 устройстваи представляет собой импульс, длительность которого соответствует интервалу гарантированного постоянства передаваемого кода. Допустим, чтов начальном состоянии триггер 8 на-...

Номер патента: 1341277

Опубликовано: 30.09.1987

Авторы: Лузгина, Николаев, Основин, Поляков

МПК: D01H 13/26

Метки: волокнистого, вытяжном, линейной, плотности, приборе

...соединен с частотно-регулируемым блоком питания (не показан), а двояковыпуклая линза 5 установлена с возможностью 10 15 20 25 30 35 40 45 50 55 перемещения относительно волокнистого материала, цилиндров 1 и 2 и нажимных валиков 3.Устройство работает следующим образом.При вращении цилиндров 1 и 2 в их зажимах с нажимными валиками 3 перемещается волокнистый материал 4. Вытягивание (утоление за счет перераспределения числа волокон в сечении волокнистого материала 4) обеспечивается при условии 77 где Ч 1 и Ч - скорости волокнистого материала 4 на входе и выходе из вытяжного прибора. Отношение Ч /Чг является величиной вытяжки. При вытяжке больше 1,5 волокна переходят со скорости Ч на скорость 7, смещаясь друг относительно друга. При...
