Электролит фосфатирования

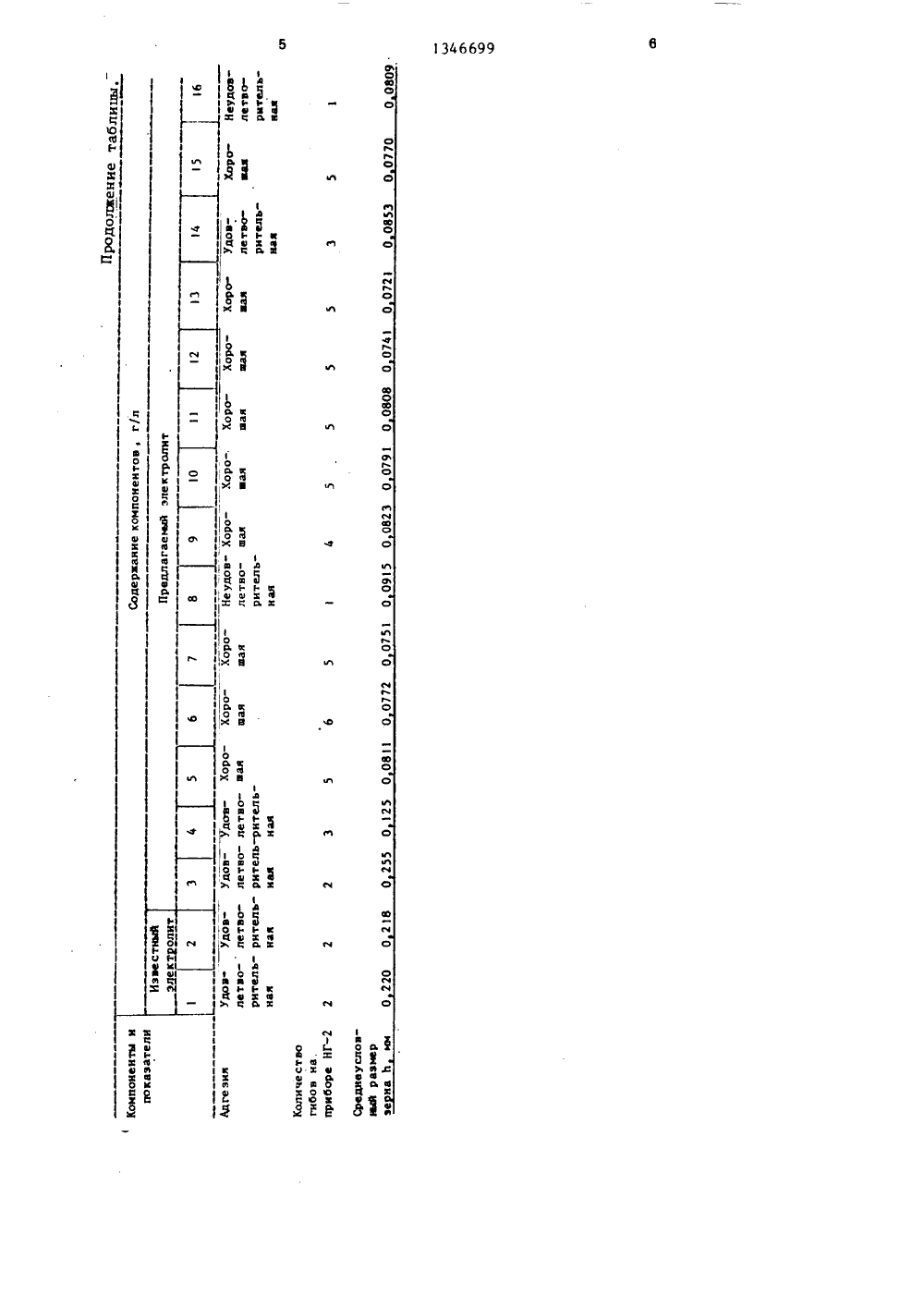

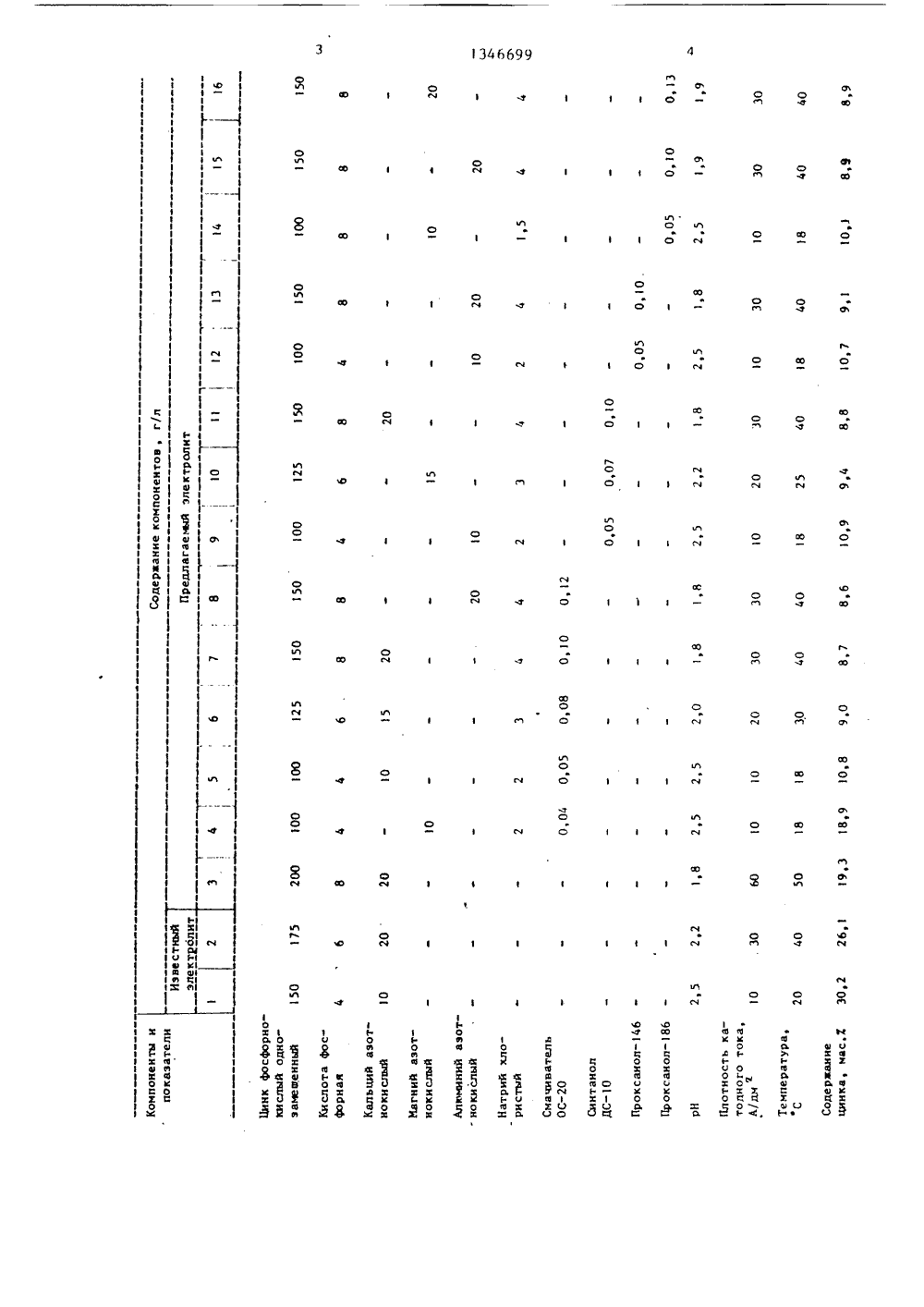

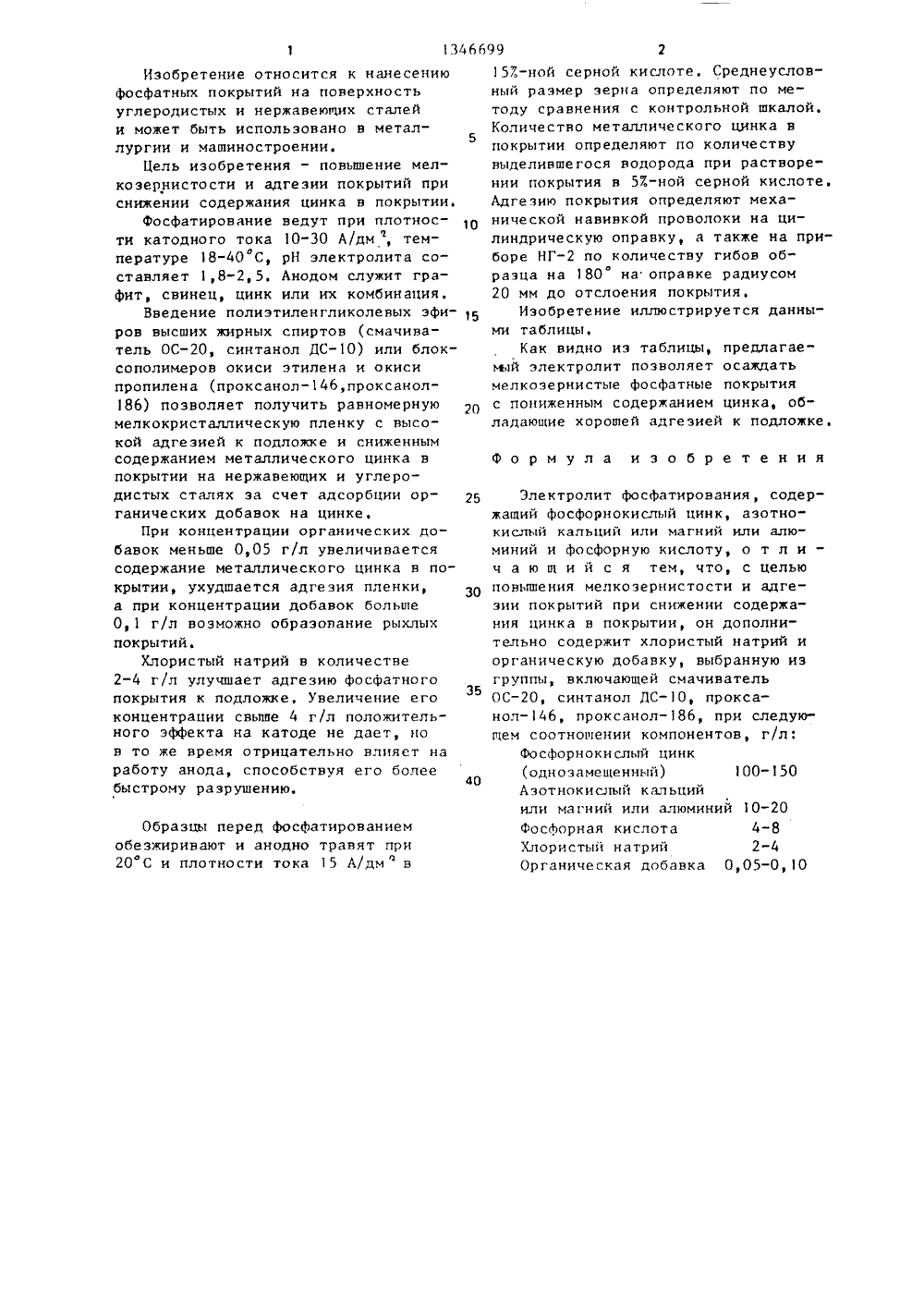

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 1191 11) С 2 О ЕНИЯ У 3/31-02 86 87. Бкл. й химиче политех Бобровск Доброхот умаевски 40003 03.01 23,10 Буйск авский(22) (46) (71) Яросл (72) вин, ев, лов У 39 кий зав ический нститутСелеНиколаКапраЛ. К. В, Б,А. Ч й,в, В,и А.(56) БфосфатпромгиКлохимичеслоя наничвскводствегия, 19 1,794,адальян ыми и о 1952 ковский кое нан легиро ий прогр Сборн 81) сеГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ 1 И ОПИСАНИЕ ИЭОК АВТОРСКОМУ СВИДЕТЕЛЬС 4(088,8)Г М Защита металлов кисными пленками. Судс. 40-44.С, П. и др. Электро" есение подсмазочного ванную проволоку. Техесс в метизном произик, У 9. М.: Металлур-26,(54) ЭЛЕКТРОЛИТ ФОСФАТИРОВАНИЯ(57) Изобретение относится к электроосаждению фосфатных покрытий на углеродистые и нержавеющие стали и можетбыть использовано в металлургии имашиностроении. Цель изобретенияповышение мелкоэернистости и адгеэиипокрытий при снижении содержанияцинка в покрытии. Фосфатирование ведут при катодной плотности тока 1 О 30 А/дм , температуре 18-40 С, рНэлектролита составляет 1,8-2,5. Электролит содержит, г/л: фосфорнокислыйцинк (однозамещенный) 100-150; азотнокислый кальций или магний или алюминий 10-20; фосфорная кислота 4-8;хлористый натрий 2-4; органическаядобавка, выбранная иэ группы, включающей: смачиватель ОС, синтанолДС, проксанол, проксанол 0,05-0,10; хлористый натрий 2-4,1 табл.Изобретение относится к нанесению фосфатных покрытий на поверхность углеродистых и нержавеющих сталей и может быть использовано в металлургии и машиностроении.Цель изобретения - повышение мелкоэернистости и адгеэии покрытий приснижении содержания цинка в покрытии,фосфатирование ведут при плотности катодного тока 10-30 А/дм , температуре 18-40 С, рН электролита составляет 1,8-2, 5. Анодом служит графит, свинец, цинк или их комбинацияВведение полиэтиленгликолевых эфиров высших жирных спиртов (смачиватель ОС, синтанол ДС) или блоксополимеров окиси этилена и окисипропилена (проксанол,проксанол 86) позволяет получить равномернуюмелкокристаллическую пленку с высокой адгезией к подложке и сниженнымсодержанием металлического цинка впокрытии на нержавеющих и углеродистых сталях за счет адсорбции органических добавок на цинке.При концентрации органических добавок меньше 0,05 г/л увеличиваетсясодержание металлического цинка в покрытии, ухудшается адгеэия пленки,а при концентрации добавок больше0,1 г/л возможно образование рыхлыхпокрытий.Хлористый натрий в количестве2-4 г/л улучшает адгезию фосфатногопокрытия к подложке, Увеличение егоконцентрации свыше 4 г/л положительного эффекта на катоде не дает, нов то же время отрицательно влияет наработу анода, способствуя его болеебыстрому разрушению,Образцы перед фосфатированием обезжиривают и анодно травят при 20 С и плотности тока 15 А/дм эформула изобретения 25 Электролит фосфатирования, содержащий фосфорнокиспый цинк, азотнокислый кальций или магний или алюминий и фосфорную кислоту, о т л и -ч а ю щ и й с я тем, что, с цельюповышения мелкоэернистости и адгезии покрытий при снижении содержания цинка в покрытии, он дополнительно содержит хлористый натрий иорганическую добавку, выбранную иэгруппы, включающей смачиватель 35ОС, синтанол ДС, проксанол, лроксанол, при следующем соотношении компонентов, г/л:Фосфорнокислый цинк(одноэамещенный) 100-150Азотнокислый кальцийили магний или алюминий 10-20фосфорная кислота 4-8Хлористый натрий 2-4Органическая добавка 0,05-0,10 40 157.-ной серной кислоте, Среднеусловный размер зерна определяют по методу сравнения с контрольной шкалой,Количество металлического цинка в5покрытии определяют по количествувыделившегося водорода при растворении покрытия в 57.-ной серной кислоте,Адгезию покрытия определяют механической навивкой проволоки на цилиндрическую оправку, а также на приборе НГпо количеству гибов образца на 180 на оправке радиусом20 мм до отслоения покрытия,Изобретение иллюстрируется данными таблицы,Как видно иэ таблицы, предлагаемый электролит позволяет осаждатьмелкозернистые фосфатные покрытияс пониженным содержанием цинка, обладающие хорошей адгезией к подложке.мОо ОО ос ф оОа о о м о ссс ОоФ ф 3с о соо фСО 1 1 1 1О счо офоом о с оа Ф О ссоо1 О 1 сч л о о о оф во ф ф с1 1 щ х ло сч Фс о сс1 м 1 о сч сч О 1 сс сч ссоо1 счО 1сч О 1 о о о 1 1 1ф сч о О м 31" о о о сс сос ф ф о о оао о,м о1сч сч м О с сч н о о ф о лосЧ О со о о о о ссо 1 сч м3о О О Осч ОО сч 1 11 1 Фе счо о а11 счт сч о сч 11 О 1 1 О 11 Щ Ос цХ с счаОм иосч о с о сч1 1 1 1 1 о Щ Ц о а о о ао о цо Вц оХ 1сщ о (б 11о ао сс цох кусх Л 3" ЛЗ 5 Зф а 1) Л в а а 3 л к д це ко ке н-к цхе ла Уа 3 юд 1346699
