Стенд для динамических и статических испытаний механизированных крепей

Номер патента: 1344910

Авторы: Грицаюк, Николаев, Олейник, Соколов

ZIP архив

Текст

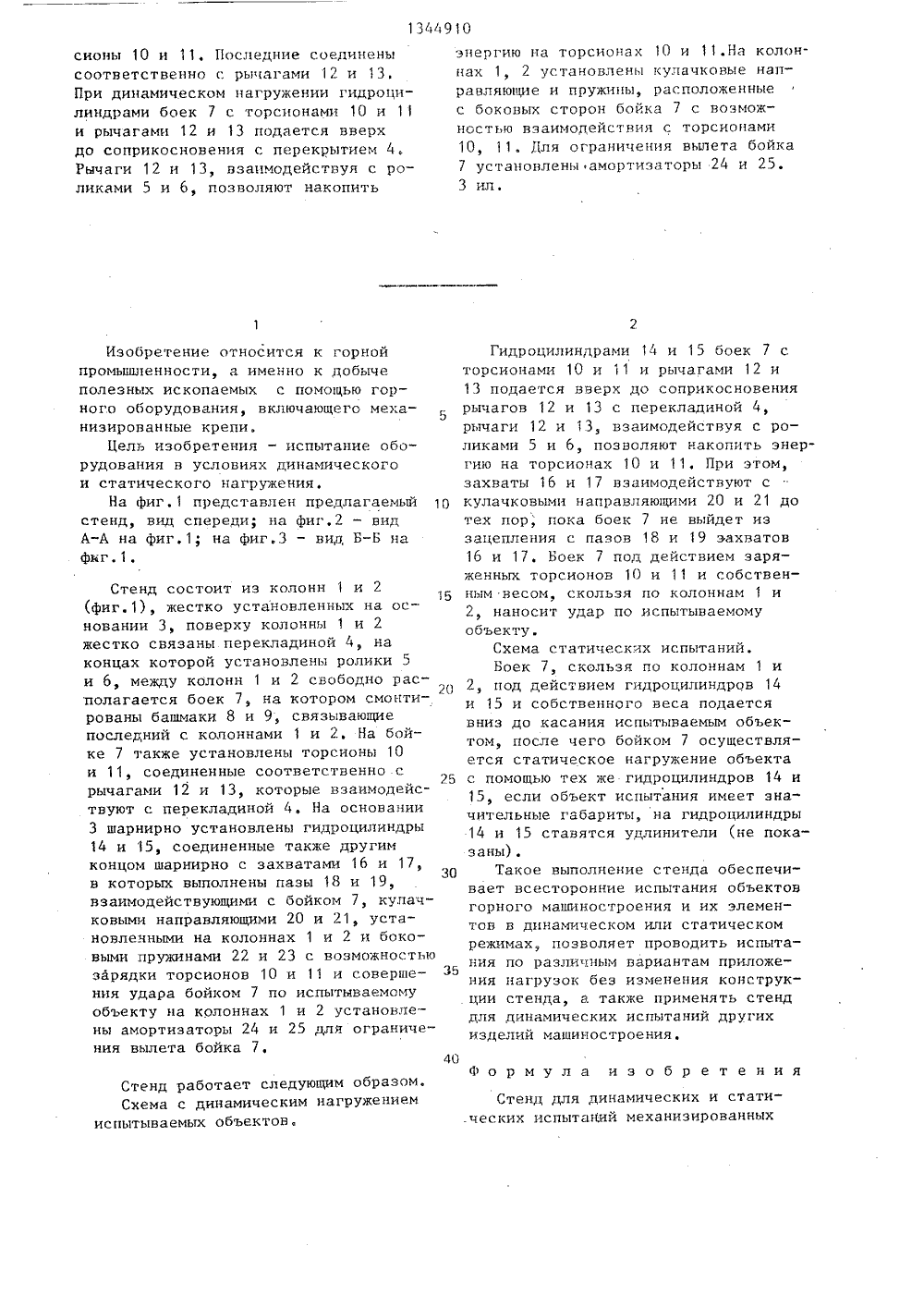

СОЮЗ СОВЕТСНИХСОЦИО ЛИСТИЧЕСНРЕСПУБЛИН сэ 4 Е 21 Р 23 00 Е ЕНИЯ ий ССС 979 1985,ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ТОРСНОМУ СВИДЕТЕЛ(56) Авторское свидетельствоУ 826009, кл. Е 21 Э 23/00, 1Авторское свидетельство ССВ 1314104, кл. Е 21 Р 23/00,(54) СТЕНД ДЛЯ ДИНАМИЧЕСКИХ И СТАТИЧЕСКИХ ИСПЫТАНИЙ МЕХАНИЗИРОВАННЫХКРЕПЕЙ(57) Изобретение относится к средствам для испытания горного оборудования, в частности механизированных крепей. Цель - испытание оборудова-. ния в условиях динамического и статического нагружения. Стенд включает установленные на основании 3 колонны1 и 2. На бойке 7, расположенном между колоннами 1, 2, установлены тор- А41344910 сионы 10 и 11, Последние соединены соответственно с рычагами 12 и 13При динамическом нагружении гидроцилиндрами боек 7 с торсионами 10 и 11 и рычагами 12 и 13 подается вверх до соприкосновения с перекрытием 4,. Рычаги 12 и 13, взаимодействуя с роликами 5 и 6, позволяют накопить Изобретение относится к горной промьшшенности, а именно к добыче полезных ископаемых с помощью горного оборудования, включающего механизированные крепи.Цель изобретения - испытание оборудования в условиях динамического и статического нагружения.На фиг.1 представлен предлагаемый стенд, вид спереди; на фиг,2 - вид А-А на фиг.1; на фиг.3 - вид Б-Б на фкг.1. Стенд состоит из колонн 1 и 2 (фиг.1), жестко установпенных на основании 3, поверху колонны 1 и 2 жестко связаны перекладиной 4, на концах которой установлены ролики 5 и 6, между колонн 1 и 2 с:вободно располагается боек 7, на котором смонтированы башмаки. 8 и 9, связывающие последний с колоннами 1 и 2, На бойке 7 также установлены торсионы 10 и 11, соединенные соответственно с рычагами 12 и 13, которые взаимодействуют с перекладиной 4. На основании 3 шарнирно установлены гидроцилиндры 14 и 15, соединенные также другим концом шарнирно с захватами 16 и 17, в которых выполнены пазы 18 и 19, взаимодействующими с бойком 7, кулачковыми направляющими 20 и 21, установленными на колоннах 1 и 2 и боковыми пружинами 22 и 23 с возможностью зарядки торсионов 10 и 11 и совершения удара бойком 7 по испытываемому объекту на колоннах 1 и 2 установлены амортизаторы 24 и 25 для ограничения вылета бойка 7. Стенд работает следующим образом, Схема с динамическим нагружением испытываемых объектов,энергию на торсионах 10 и 11.На колоннах 1, 2 установлены кулачковые направляющие и пружины, расположенныес боковых сторон бойка 7 с возможностью взаимодействия с торсионами10, 11. Для ограничения вылета бойка7 установлены амортизаторы 24 и 25,3 ил,Гидроцилиндрами 14 и 15 боек 7 сторсионами 10 и "11 и рычагами 12 и13 подается вверх до соприкосновениярычагов 12 и 13 с перекладиной 4,рычаги 12 и 13, взаимодействуя с роликами 5 и 6, позволяют накопить энергию на торсионах 10 и 11, При этом,захваты 16 и 17 взаимодействуют с10 кулачковыми направляющими 20 и 21 дотех пор, пока боек 7 не выйдет иззацепления с пазов 18 и 19 эахватов16 и 17. Боек 7 под действием заряженных торсионов 10 и 11 и собствен 1 Б ным весом, скользя по колоннам 1 и2, наносит удар по испытываемомуобъекту.Схема статических испытаний.Боек 7, скользя по колоннам 1 и20 2, под действием гидроцилиндров 14и 15 и собственного веса подаетсявниз до касания испытываемым объектом, после чего бойком 7 осуществляется статическое нагружение объекта25 с помощью тех же гидроцилиндров 14 и15, если объект испытания имеет значительные габариты, на гидроцилиндры14 и 15 ставятся уцлинители (не показаны).30 Такое выполнение стенда обеспечивает всесторонние испытания объектовгорного машиностроения и их элементов в динамическом или статическомрежимах, позволяет проводить испытания по различным вариантам приложения нагрузок без изменения конструкции стенда, а также применять стенддля динамических испытаний другихизделий машиностроения,40 Формула изобретения Стенд для динамических и стати.ческих испытаКий механизированныхкрепей, включающий колонны, жесткосвязанные с перекрытием, захваты,установленные с воэможностью взаимодействия с бойком, гидроцилиндры перемещения, одними концами шарнирносвязанные с захватами, пружины иамортизаторы, о т л и ч а ю щ и йс я тем, что, с целью испытания оборудования в условиях динамическогои статического нагружения, он снабжен торсионами, установленными набойке, рычагами, одними концами соединенными с торсионами, а другимивзаимодействующими с перекрытием,на концах которого установлены ролики, кулачковыми направляющими, установленными на колоннах, при этомамортизаторы установлены в отверстиях,выполненных в колоннах с возможностьюперемещения, другие концы гидроцилиндров перемещения шарнирно закреплены на основании, а пружины расположены с боковых сторон бойка с возможностью взаимодействияс торсионами.

Смотреть

Заявка

4018201, 27.01.1986

ПОДМОСКОВНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ УГОЛЬНЫЙ ИНСТИТУТ

ГРИЦАЮК БОРИС ИВАНОВИЧ, ОЛЕЙНИК ВИТАЛИЙ СЕРГЕЕВИЧ, СОКОЛОВ СЕРГЕЙ ИВАНОВИЧ, НИКОЛАЕВ ВЛАДИМИР ЛЕОНИДОВИЧ

МПК / Метки

МПК: E21D 23/00

Метки: динамических, испытаний, крепей, механизированных, статических, стенд

Опубликовано: 15.10.1987
