Устройство для получения битого льда для модельных испытаний судов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

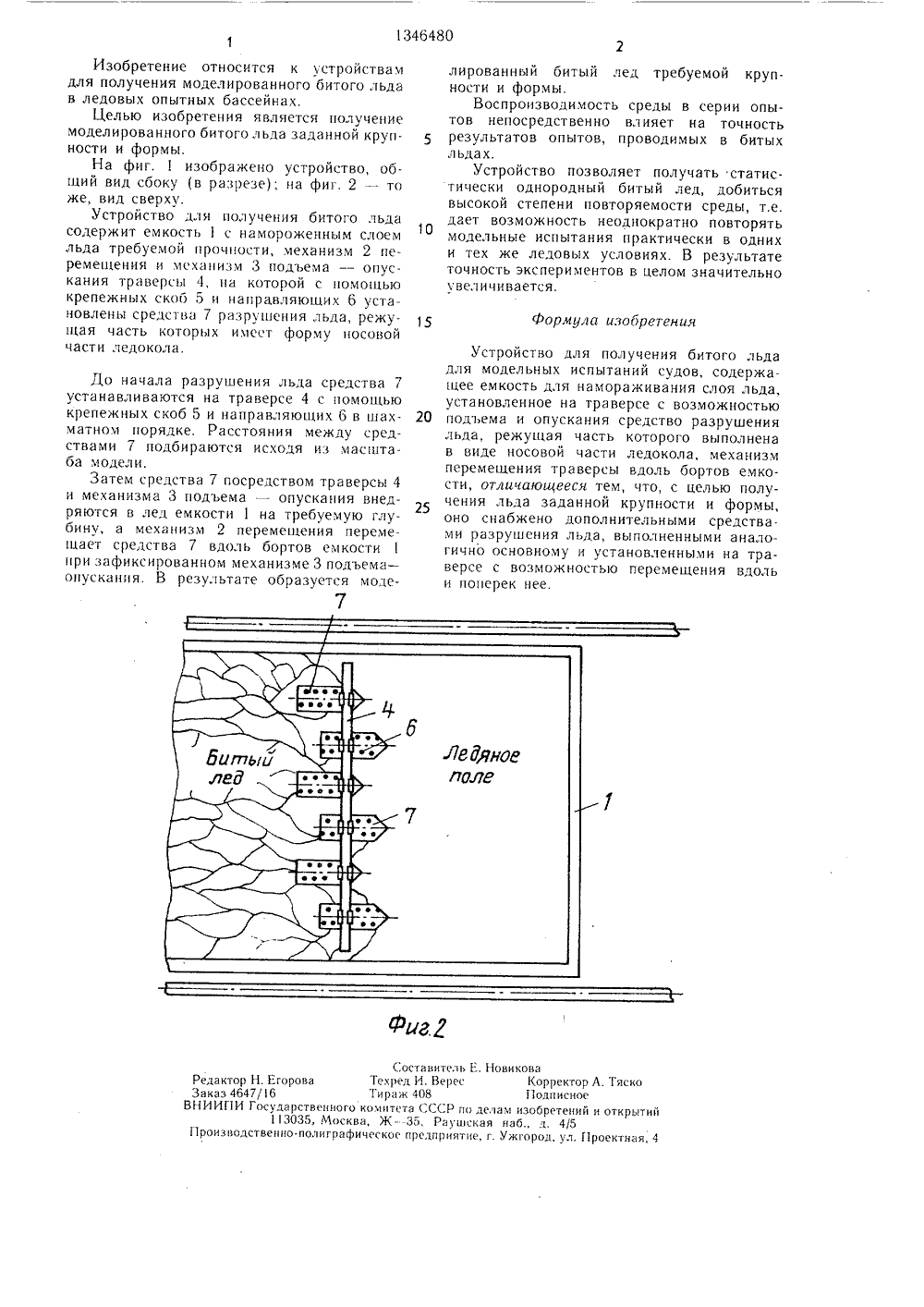

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК РЕТ ЛЬСТВ учно-исследовательтитут по жилищноству и Арктический о-исследовательский И. Пози ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ 8 ТОРСКОМУ СВИ(71) Ленинградский нский и проектный инсгражданскому строители Антарктический научиинститут(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ БИТОГО ЛЬДА ДЛЯ МОДЕЛЬНЫХ ИСПЫТАНИЙ СУДОВ(57) Изобретение относится к устройствам лля дробления льда и предназначено лля получения молелпрованного битого льда. Цель изобретения - получение моделированного битого льда заданной статистической крупности и формы. Устройство солержит самоходную несущую конструкцию с тра- версой 4 и установленные на ней разрмшающие средства. Траверса снабжена параллелограммным механизмом подъема с гилроцилиндрами, а режугцие части разрушаюгцих средств выполнены в виде носовых частей ледоколов и установлены на траверсе с возможностью их переустановки. 2 ил.1346480 формула изобретения 15 Фиг Составитспь Е.Техред И. ВересТираж 408о комитета СССР по два, Ж 35, Рау соскафицескос предприятие,1 овиковаКорректоПодписночам изобретения наб., д. 4/5г Ужгород уч Редактор Н. ЕгороваЗаказ 4647/16НИИПИ Государственно13035, МосПроизводственно.по.чигра р А. Тяскоей и открытий 1 роектная Изобретение относится к устройствам для получения моделированного битого льда в ледовых опытных бассейнах.Целью изобретения является получение моделированного битого льда заданной крупности и формы.На фиг. 1 изображено устройство, общий вид сбоку (в разрезе); на фиг. 2 - то же, вид сверху.Устройство для получения битого льда содержит емкость 1 с намороженным слоем льда требуемой прочности, механизм 2 перемещения и механизм 3 подъема - опускания траверсы 4, на которой с помощью крепежных скоб 5 и направляющих 6 установлены средства 7 разрушения льда, режущая часть которых имеет форму носовой части ледокола. До начала разрушения льда средства 7 устанавливаются на траверсе 4 с помощью крепежных скоб 5 и направляющих 6 в шахматном порядке. Расстояния между средствами 7 подбираются исходя из масштаба модели.Затем средства 7 посредством траверсы 4 и механизма 3 подьема - опускания внедряются в лед емкости 1 на требуемую глубину, а механизм 2 перемещения перемегцает средства 7 вдоль бортов емкости 1 при зафиксированном механизме 3 подъема - опускания. В результате образуется моделированный битый лед требуемой крупности и формы.Воспроизводимость среды в серии опытов непосредственно влияет на точность результатов опытов, проводимых в битых льдах.Устройство позволяет получать статистически однородный битый лед, добиться высокой степени повторяемости среды, т.е. дает возможность неоднократно повторять модельные испытания практически в одних и тех же ледовых условиях. В результате точность экспериментов в целом значительно увеличивается. Устройство для получения битого льдадля модельных испытаний судов, содержащее емкость для намораживания слоя льда, установленное на траверсе с возможностью 20 подъема и опускания средство разрушенияльда, режущая часть которого выполнена в виде носовой части ледокола, механизм перемещения траверсы вдоль бортов емкости, отличающееся тем, что, с целью получения льда заданной крупности и формы, оно снабжено дополнительными средствами разрушения льда, выполненными аналогично основному и установленными на траверсе с возможностью перемещения вдоль и поперек нее.
СмотретьЗаявка
3838791, 07.01.1985
ЛЕНИНГРАДСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ПО ЖИЛИЩНО-ГРАЖДАНСКОМУ СТРОИТЕЛЬСТВУ, АРКТИЧЕСКИЙ И АНТАРКТИЧЕСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
АБРАМОВИЧ ЕВГЕНИЙ ЖАНОВИЧ, ПОЗНЯК ИГОРЬ ИВАНОВИЧ, НИКОЛАЕВ ПАВЕЛ МАКСИМОВИЧ
МПК / Метки
Метки: битого, испытаний, льда, модельных, судов
Опубликовано: 23.10.1987
Код ссылки
<a href="https://patents.su/2-1346480-ustrojjstvo-dlya-polucheniya-bitogo-lda-dlya-modelnykh-ispytanijj-sudov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для получения битого льда для модельных испытаний судов</a>
