Незин

Номер патента: 842291

Опубликовано: 30.06.1981

Авторы: Мельников, Минченко, Незин, Радьков

МПК: F16D 55/14

Метки: дисковый, тормоз

...4 солнечной шестерни 5 и крепится к 4корпусу 6 заднего моста 6 олтами 7, К нижней части опорного диска 1 крепится кронштейн 8, а в средней и верхней частях установлены винты 9. Фрикционные диски 3установлены на шлицы солнечной шестерни5 планетарного механизма поворота,50 Остановочный узел состоит из крайнего опорного диска 10, зажимных дисков 11 и фрикционных дисков 12. Опорный диск 10 установлен на цилиндрической поверхности стакана 13 подшипника 14 книжней части опорного диска 10 крепится кронштейн 8, а в средней и верхней части установлены вин 4ты 9. В верхней части опорного диска 10 установлены тангенциально расположенные упорные винты 15, воспринимающие часть реактивного момента. Фрикционные диски 12 установлены на шлицы ведущего...

Номер патента: 838166

Опубликовано: 15.06.1981

Авторы: Василенко, Минченко, Незин

МПК: F16D 65/30

Метки: тормозное

....2 муфты сцепления (не показана) и имеющий бокообраэную поверхность, на ко" тором шарнирно устанавливается подпру 20 жиненный .пружиной 3 кручения рычаг 4, частично фиксируемый пальцем 5, запрессованным в него и проходящем в пазы (лыске) управляющего рычага 1, Соединение рычага 4 с колодкой б 25 осуществляет через систему рычагов 7 и 8, соединенных с ними и между собой шарнирно осями 9-11, Для обеспечения передачи усилий с управляющего рычага 1 на колодку б рычаги 7 и 8 в исходном положении образуют угол 90 О(( 180 о, не позволяющий их обратное заламывание (проворачивание), а соединяемый с колодкой . рычаг 8 имеет в колодке верхний35 упор 12.Для обеспечения исходного положения рычагов 4, 7 и 8 в колодке б имеется нижний упор 13.При...

Номер патента: 694144

Опубликовано: 30.10.1979

Авторы: Гилев, Козлов, Малай, Минченко, Незин, Савченко, Черепанов

МПК: A01G 23/08

Метки: погрузочный, трактора, тралевочного, щит

...дополнительные нагрузки, достигающие по величине силы тяги трактора.Цель изобретения - повышение прочности нижней части шита, опущенного для окучивания хлыстов или расчистки площадки, а также исключение врезания задней кромки опущенного щита в препятствие или хлысты при движении трактора вперед.Поставленная цель достигается тем, что погрузочный щит снабжен боковыми задней и передней кромками, образующими по периметру шита замкнутый контур, при этом боковые и передняя кромки выполнены пз коробчатых профилей. Кроме того, поперечное споперегн 011 кромки может ипсйпый профиль.На чертеже показан предлагаемый щнт, оо 11 пй внд.Погрузочный пп 1 т состоит пз снового каркаса, образованного продольными и поперсчпымп балкам, 1 пастила 2 и...

Номер патента: 650559

Опубликовано: 05.03.1979

Авторы: Лагутский, Ломихин, Любимов, Маслов, Минченко, Незин, Перельмитер, Перфилов, Смолин, Флеер

МПК: F15B 11/04

Метки: деревьев, срезания

...в процессе срезания дерева.650559 Формула изобретения Цель изобретения - увеличение чувствительности автоматической системы и стабилизация в заданных пределах давления на входе в гидромотор.Достигается она тем, что регулируемый дроссель установлен на сливной магистрали редукционного клапана.На чертеже изображена принципиальная схема устрвйства.Она содержит пильный механизм 1, гидромотор 2 привода с подводящим 3 и отводящим 4 трубопроводами для рабочей жидкости, гидроцилиндр 5 подачи пильного механизма 1 на срезаемое дерево. Гидро- цилиндр 5 подключен к подводящему трубопроводу 3 гидромотора через редукционный клапан 6 с подключенным к его сливной магистрали 7 автоматически регулируемым дросселем 8, связанным линией 9 с подводяшим...

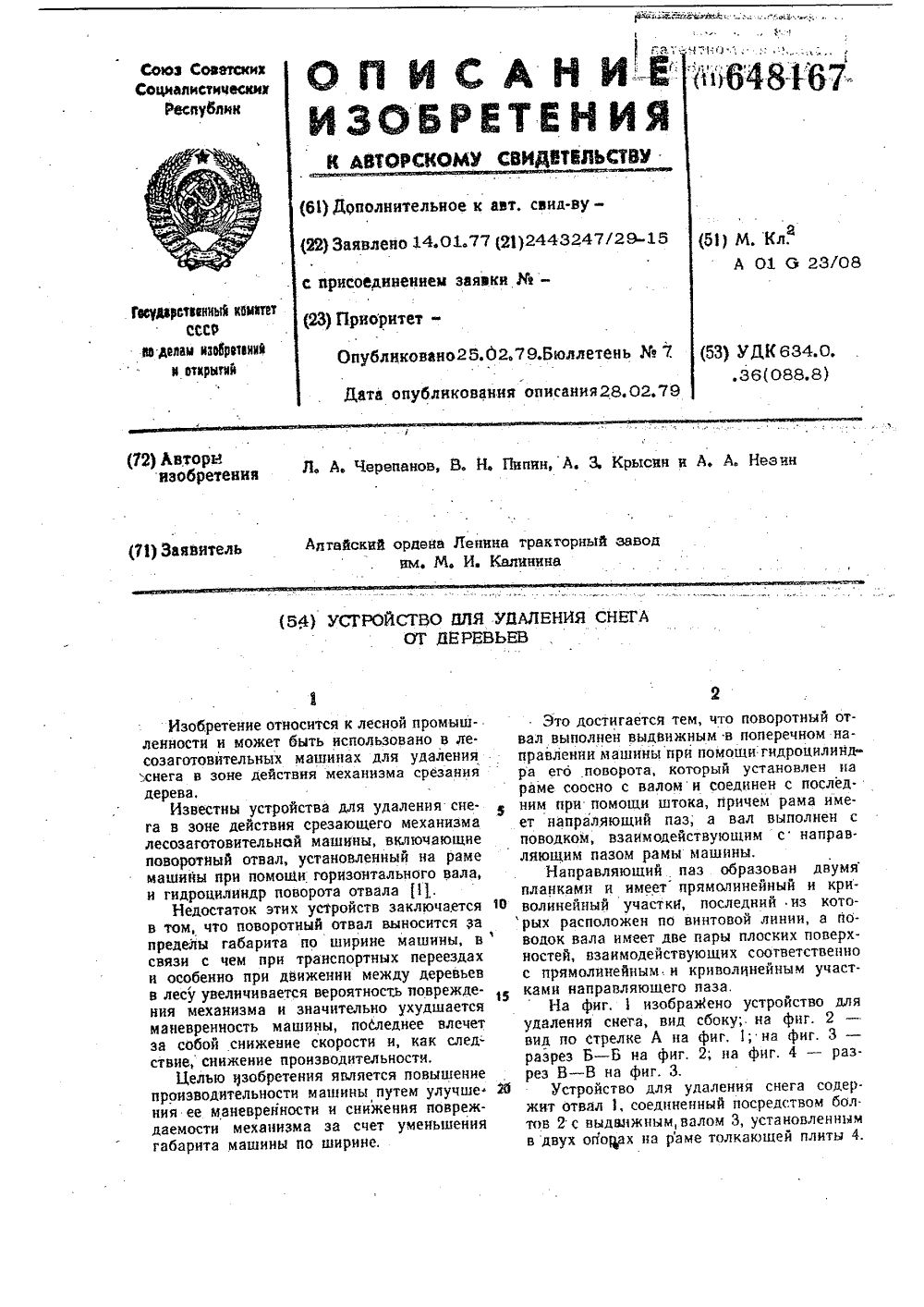

Номер патента: 648167

Опубликовано: 25.02.1979

Авторы: Крысин, Незин, Пипин, Черепанов

МПК: A01G 23/08

Метки: деревьев, снега, удаления

...линии концентрично валу 3, Для взаимодействия с этими участками конец поводка 8 имеет две пары плоских поверхностей а и б. Поверхности а контактируют с прямолинейным участком, а поверхности б - с криволинейным,Толкающая плита 4 шарнирно соединяется с рамой 11 лесозаготовительной машины при помощи толкающих брусьев 12 и гидроцилиндров 13. Срезающий механизм 14 располагается на некотором расстоянии за отвалом устройства для удаления снега по ходу лесозаготовительной машины,Устройство работает следующим образом, . Прнподаче жидкости в поршневую полость гидроцилиндра 5 происходит выдвижение штока, который перемещает в осевом направлении, связанный с ним выдвижной вал 3 вместе с закрепленным на нем . отвалом 1, выдвигая последний за...

Номер патента: 541688

Опубликовано: 05.01.1977

Авторы: Гладких, Мельников, Незин

МПК: B60K 17/32

Метки: гусеничной, конечная, передача, подвеской, полужесткой

...необходимо производить вывешивание гусеничной машины, расшивку гусеничной цепи, частичную разборку гусеничной тележки и конечной передачи, что приводит к излишней трудоемкости. Целью изобретения является снижение трудоемкости при обслуживании.Это достигается тем, что в предлагаемой передаче на свободном конце оси установлена регулировочная гайка, а между.осью и подшипником оси расположена втулка, упираюшаяся одним своим торцом в торец регулировочной гайки, а другим - в торец внутренней обоймы радиально-упорного подшипника,На чертеже из ажена конеч дача, обшии вид,Конечная передача содержит установленные в корпусе 1 ведущую шестерню 2, ступицу 3 с закрепленными на ней ведущей звездочкой 4 и ведомым зубчатым колесом 5, ось 6, жестко...

Номер патента: 483964

Опубликовано: 15.09.1975

Авторы: Гилев, Крысин, Незин, Черепанов

МПК: A01G 23/08

Метки: деревьев, механизм, направленного, повала

...го повала деревьев мы 1 коробчатого сеи концом на оси 2 и скостью на опорный(23) ПриоритетОпубликовано 15.09.75. Б Изобретение представляет собои механизм направленного повала деревьев и предназначено для использования в технике лесозаготовительных работ.Известен механизм направленного повала деревьев, включающий поворотную раму с выдвижным от силового цилиндра валочным рычагом, Но известный механизм направленного повала деревьев недостаточно надежен в работе.С целью повышения надежности работы поворотную раму предлагают снабжать тормозным устройством, выполненным в виде установ. ленного на оси ее поворота барабана с укрепленным на остове машины тормозным элементом.С целью обеспечения р прижатия тормозного эле барабана один из концов...

Номер патента: 466009

Опубликовано: 05.04.1975

Авторы: Зацепин, Лагутский, Лисенков, Мезенцев, Минченко, Незин

МПК: A01G 23/08

Метки: бесчокерной, леса, погрузочное, трелевки

...звене 4 отверарнирно крепится к конику 1. 30 Кчного устройствав рабочее дейодит в обратной На фиг. 1 схзочное устройсложении; на фположении.Погрузочноена котором шаоси 2 гидроцилточным звеномчем последнийзвеном 4 осьюся рычажнуюимеющегося настия осью 7 ш 2Один из концов грузового рычага 5, рас женный в зоне соединения его с пром точным звеном 4, выполнен в виде вилки имодействующей с упором 8, закрепле на конике 1, Шток 9 гидроцилиндра 3 нирно соединен с промежуточным звеном 4 осью 10.Работает устройство следующим образом.При подаче рабочей жидкости в гидроцилиндр 3 шток 9, выдвигаясь, воздействует на промежуточное звено 4, поворачивая его вокруг оси 7. Промежуточное звено 4 увлекает за собой грузовой рычаг 5, осуществляя его...

Номер патента: 450034

Опубликовано: 15.11.1974

Авторы: Любимов, Маслов, Незин, Червяков

МПК: F15B 9/02

Метки: гидравлический, сервопривод

...2 рабочую полость 18,В исходном положении поясок 4 золотника ручного управления перекрывает левый ряд радиальных каналов в поршне 2 и жидкость от насоса поступает через впускное отверстие А, средний ряд радиальных;аналов в поршне, радиальные и осевые каналы золотника ручного управления, дополнительную рабочую полость 15, магистраль 13, электрогидравлический золотник 10 и магистраль 16 в сливную полость 17.При автоматическом управлении под действием электрического сигнала срабатывает электромагнит 12 и золотник 10 перекрывает путь жидкости в магистраль 16.Под действием давления жидкости в полостях 18 и 15 и усилия пружины 9 оба поршня перемещаются в корпусе цилиндра 1.При прекращении, подачи электрического сигнала электрогидравлический...

Номер патента: 421825

Опубликовано: 30.03.1974

Авторы: Гладких, Незин, Фогель

МПК: F16D 65/06

Метки: ленточный, тормоз

...колодок, причем В пязях па коццях кя)кдои планки размещены выступы одной из смежных колодок, а г, среднем газу - выступ другой колодки.На фиг. 1 показан предлагаемый тормоз, Вид в плане; на фиг. 2 - то же, вид сбоку.Колодка 1 состоит из металлического каркаса 2 и приформоваппого к нему фрикциоцного материала 3. Упор 4 крепится заклепкамц к ленте 5, Выступы б каркаса 2 колодки свободно гходят в пазы упора и таким образом колодка удерживается на ленте, В средний паз входит боковой выступ одной колодки, а в крайние пазы - боковые выступы смежной.Для замецы колодок необходимо отопутьк 1) яя 1 ПО 1) а, прпподцять косод со стороны отогнутого упора и вывести второй ее конец из паза плп рдсклепть ) пор с люоой стороны колодки и, приподц 5 В...

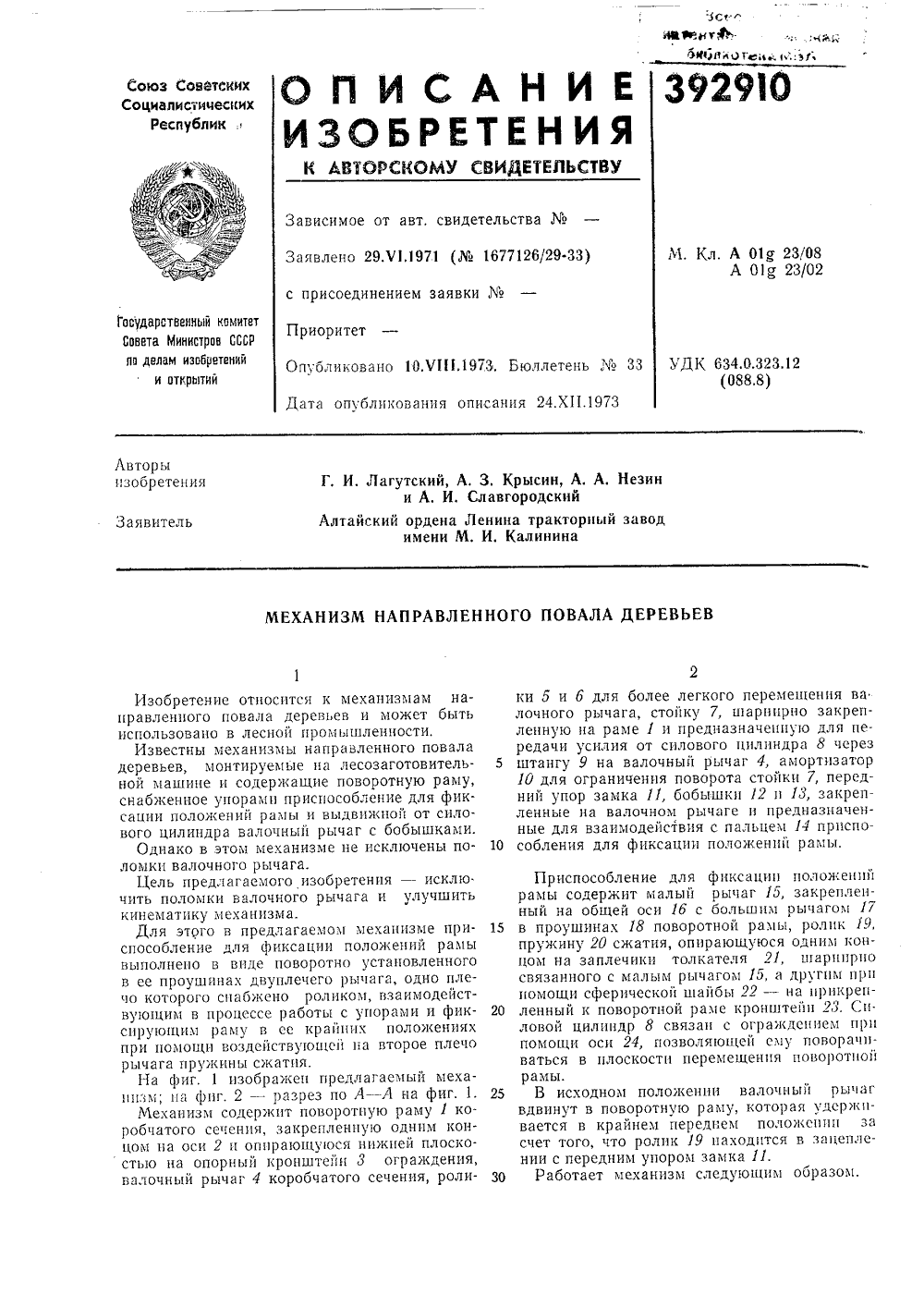

Номер патента: 392910

Опубликовано: 01.01.1973

Авторы: Вител, Крысин, Незин, Славгородский

МПК: A01G 23/081, A01G 23/099

Метки: деревьев, механизм, направленного, повала

...22 - ца прцкреп ленный к поворотной раме кронштейн 28. Сп.ловой цилиндр 8 связан с ограждением прц помощи оси 24, позволяющей ему поворачиваться в плоскости перемещения поворотной рамы.25 В исходном положении валочный рычагвдвинут в поворотную раму, которая улср)кцвается в крайнем переднем положении за счет того, что ролик 19 находится в зацеплении с передним упором замка 11.30 Работает механизм следующим образом.Механизм направленного повала дереш;сп,20 монтируемьш на лесозаготовительной машинеи содержащий поворотную раму, снасбжеппоеупорами приспособление для фиксации положений рамы и выдвижной от силового пплиндра валочный рычаг с бобышками, от,ги 25 чаощийся тем, что, с целью исключения поломок валочного рычага и улучшения...

Номер патента: 284552

Опубликовано: 01.01.1970

Авторы: Алтайский, Любельский, Маслов, Незин

МПК: F15B 9/02

Метки: аяпатнту-тешсяаяbhbihotttka, всесоюзн

...В результате этого в полости Б возникает, давление, под действием которого поршень, связанный посредством вилки 7 с управляемым механизмом, перемещает ся вслед за,золотникохт на величину, пропорциональную ходу рукоятки, Изменение суммарного сечения отверстий. В, а следовательно, и давления в полости Б происходит пропорционально нагрузке на поршень, При останов ке золотника поршень под действием маслаперемещается относительно него до тех пор, пока вновь не откроется правый ряд отверстий В. В крайнем положении поршня задняя кромка его разделяющего пояска открывает 25 проточку Е, связанную с баком или вторымсервомеханизмом, чем также обеспечивается слив масла,Для возможности ручного управления машиной в случае отказа гидравлической...

Номер патента: 259649

Опубликовано: 01.01.1970

Авторы: Алтайский, Государственный, Королев, Кругов, Минченко, Незин, Чер

МПК: B62D 55/20

Метки: гусеничной, звеньев, соединение, цепи, шарнирное

...элаое кольцо 9,Шарнирное со 10 цепи безрельсов держащее палец ные кольца, уста ной втулки, нар уплотнительные 15 упорными кольц отличающееся т конструкции, п облегчения сбо упорного кольца 20 ным уплотнител нусными.гусенич- ральную Известны,ш арнирные соединения звеньев гусеничной цепи, содержащие палец, центральную втулку, упорные кольца, установленные с торцов центральной втулки, наружные втулки и эластичные уплотнительные кольца прямоугольной или фигурной формы, размещенные между упорными кольцами и наружными втулками,Недостатками таких соединений являются недостаточная надежность в работе, сложность в изготовлении и сборке.Предложенная конструкция соединений устраняет указанные недостатками благодаря тому, что поверхности...

Номер патента: 253598

Опубликовано: 01.01.1969

Авторы: Бондарев, Дмитриченко, Королев, Кругов, Минченко, Незин

МПК: B62D 21/02

Метки: 253598

...продольной пластины с вертикальными ребрами, прилегающими к боковым стенкам лонжеронов, обращенным друг к другу. Каждое ребро связано с лонжероном продольным сварочным швом, размещенным в зоне нейтральной оси изгиба лонжеронов.На фиг. 1 изображена предлагаемая рама, в плане;,на фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 - сечение по Б - Б на фиг. 2; на фиг. 4 - то же, с вертикальными ребрами, выполненными в виде уголковых профилей.Рама имеет лонжероны 1 и 2, связанные друг с другом соединительными элементами: продольной пластиной 3, балками 4 и осями б катков (оси могут быть как катков, так и балансирных кареток) . Продольная пластина расположена горизонтально на верхней части лонжеронов и,снабжена вертикальными ребрами 6,...

Номер патента: 198146

Опубликовано: 01.01.1967

Авторы: Логинов, Маслов, Незин, Хиврич

МПК: B60K 41/00, B62D 11/18

Метки: гидравлический, гусеничных, машин, сервопривод

...8.Для использования такого золотника в устройстве автоматического и дистанционногоПодписноытий Тираж Комитета по делам при Совете МинисМосква, Центр, пр пунова, 2 п огра фи я, п р. управления необходимо нажим на прукину обратной связи производить за счет давления масла, причем поток жидкости для сжатия пружины обратной связи должен управляться специальным электроуправляемым золотником 9 с перемещением от электромагнита 10.Для этой цели предлагается внутри нажим- ного плунжера поставить управляющий плунжер 11, а в полость между ними подавать управляющий поток. Для получения заданной характеристики нарастания давления по времени в исполнительном цилиндре при автоматическом и дистанционном управлении, которая меняется в зависимости от...

Номер патента: 188311

Опубликовано: 01.01.1966

Авторы: Алтайский, Богданов, Буров, Ейбж, Зпд, Институт, Кругов, Любел, Любимов, Маслов, Незин, Родионов, Смирнов, Хиврич, Черв, Шаров

МПК: B60K 41/00, B62D 11/18

Метки: гидравлический, гусеничных, машин, сервопривод

...происходит слежение по перемещению.При автоматическом и дистанционном управлении работает электрогидравлическая приставка. При автоматическом вождении электрический сигнал рассогласования от копирующего устройства поступает на электромагнит, который перемещает золотник в крайнее левое положение, При этом перекрываются оба канала, по которым протекает масло. Давление масла в. полостях А и Б повышается. Однако в полости Б масло давит равномерно как на правый поясок поршня, так и на левый и не возникает никаких осевых усилий, В полости же А масло давит на поршень и цилиндр вызывает перемещение поршня. Полость В постоянно соединена со сливом. Сервопривод при работе в качестве исполнительного механизма устройства для автоматического...
