Механизм направленного повала деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

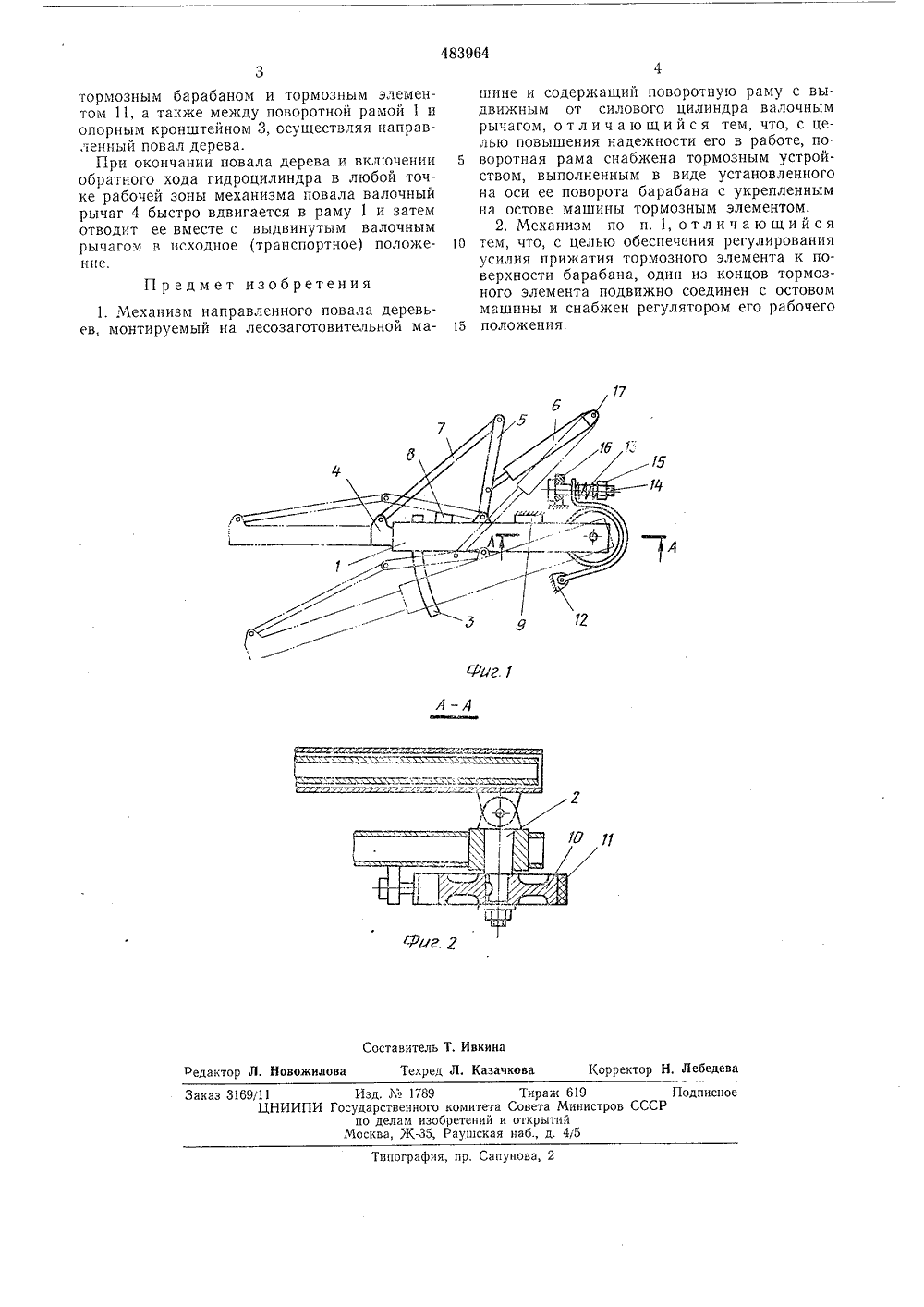

Союз Советских Социалистических Реслтоликвк Государственный комитет Совета Министров СССР ло делам изобрете и открытий 3) УДК 634.0.323.12(088.8) нь34 л ия 26.12.75 а опубли ния оп Авторыизобретения А кин, Л, А, Черепа(71) Заявител лтайский ордена Ленина т(54) МЕХА Н ИЗ% НАП РАВЛ ЕН кронштейн 3 остова машины, валочного рычага 4 коробчатого сечения; рычага 5 шарнирно закрепленного на раме и предназначенного для передачи усилия от гидроцилиндра 6 5 через штангу 7 на валочный рычаг 4; амортизатора 8, служащего для ограничения поворота рычага 5, амортизатора 9, служащего для ограничения поворотной рамы 1 в транспортном положении, тормозного барабана 10, 10 жестко связанного с осью 2, тормозного элемента 11, одним концом шарнирно связанного с кронштейном 12, остова машины, а вторым через посредство нажимной пружины 13, винта 14 и регулировочной гайки 15 с кропштей ном остова машины 16. Гидроцилиндр связан с остовом машины посредством оси 17, позволяющей ему поворачиваться в плоскости перемещения поворотной рамы.Работает механизм направленного повала 20 следующим образом.При подаче рабочей жидкости в поршневуюполость гидроцилиндра, рычага 5 и штанги 7 выдвигается из поворотной рамы 1 шток до упора рычага 5 в закрепленный на поворот ной раме амортизатор 8. При дальнейшемвыдвижении штока гидроцилиндра 8 поворотная рама 1 совместно с выдвинутым валочным рычагом 4 повернется вместе с вертикальной осью 2 и тормозным барабаном 1 О, 30 преодолевая сопротивление сил трения между гулировани ента к по тормозног остовом м рабочегоя усили ерхност элемен ашины положе описываемыи меха - разрез по А - А тановки тормозного го повала деревьев мы 1 коробчатого сеи концом на оси 2 и скостью на опорный(23) ПриоритетОпубликовано 15.09.75. Б Изобретение представляет собои механизм направленного повала деревьев и предназначено для использования в технике лесозаготовительных работ.Известен механизм направленного повала деревьев, включающий поворотную раму с выдвижным от силового цилиндра валочным рычагом, Но известный механизм направленного повала деревьев недостаточно надежен в работе.С целью повышения надежности работы поворотную раму предлагают снабжать тормозным устройством, выполненным в виде установ. ленного на оси ее поворота барабана с укрепленным на остове машины тормозным элементом.С целью обеспечения р прижатия тормозного эле барабана один из концов та подвижно соединен с снабжен регулятором ег ния. На фиг. 1 изображен низм, общий вид; на фиг, на фиг. 1 (по месту ус устройства).Механизм направленно состоит из поворотной ра чения, закрепленной одни опирающейся нижней пло в, А. А. Незин и Ю. В. Гилев торный завод им. М. И, Калин ОГО ПОВАЛА ДЕРЕВЬЕ483964 Составитель Т, Ивкина едактор Л. Новожило едева оррект ехред Л. Казачко Тираж 619митета Совета Министртений и открытийшская наб., д. 4/5 Изд К 1789 осударственного к по делам изобр Москва, Ж-З 5, Раказ 3169/1 ПодписноеСР И ипография, пр. Сапунов тормозным барабаном и тормозным элементом 11, а также между поворотной рамой 1 и опорным кронштейном 3, осуществляя направленный повал дерева.При окончании повала дерева и включении обратного хода гидроцилиндра в любой точке рабочей зоны механизма повала валочный рычаг 4 быстро вдвигается в раму 1 и затем отводит ее вместе с выдвинутым валочным рычагом в исходное (транспортное) положение. Предмет изобретения 1. Механизм направленного повала деревьев, монтируемый на лесозаготовительной машине и содержащий поворотную раму с выдвижным от силового цилиндра валочным рычагом, о т л и ч а ю щи й с я тем, что, с целью повышения надежности его в работе, по воротная рама снабжена тормозным устройством, выполненным в виде установленного на оси ее поворота барабана с укрепленным на остове машины тормозным элементом.2, Механизм по п. 1, отличающийся 1 О тем, что, с целью обеспечения регулированияусилия прижатия тормозного элемента к поверхности барабана, один из концов тормозного элемента подвижно соединен с остовом машины и снабжен регулятором его рабочего 15 положения.
СмотретьЗаявка
2014986, 16.04.1974
АЛТАЙСКИЙ ОРДЕНА ЛЕНИНА ТРАКТОРНЫЙ ЗАВОД ИМ. М. И. КАЛИНИНА
КРЫСИН АЛЕКСЕЙ ЗАХАРОВИЧ, ЧЕРЕПАНОВ ЛОРИСС АЛЕКСАНДРОВИЧ, НЕЗИН АРТУР АДОЛЬФОВИЧ, ГИЛЕВ ЮРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: деревьев, механизм, направленного, повала
Опубликовано: 15.09.1975
Код ссылки
